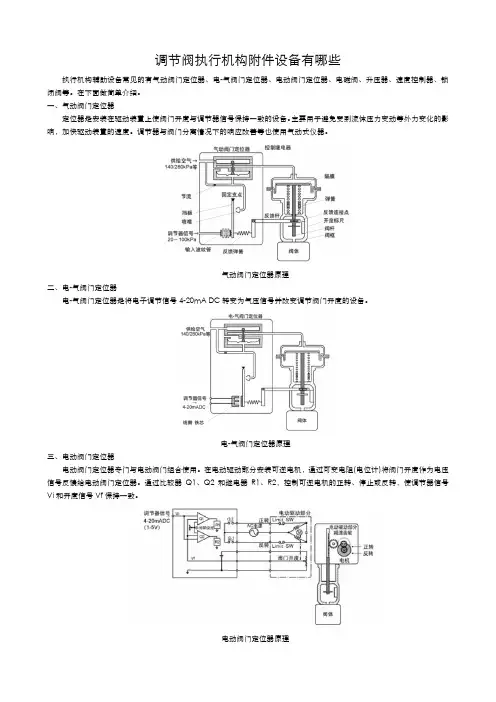

调节阀执行机构附件设备有哪些执行机构辅助设备常见的有气动阀门定位器、电-气阀门定位器、电动阀门定位器、电磁阀、升压器、速度控制器、锁闭阀等。
在下面做简单介绍。
一、气动阀门定位器定位器是安装在驱动装置上使阀门开度与调节器信号保持一致的设备。
主要用于避免受到流体压力变动等外力变化的影响，加快驱动装置的速度。
调节器与阀门分离情况下的响应改善等也使用气动式仪器。
气动阀门定位器原理二、电-气阀门定位器电-气阀门定位器是将电子调节信号4-20mA DC转变为气压信号并改变调节阀门开度的设备。
电-气阀门定位器原理三、电动阀门定位器电动阀门定位器专门与电动阀门组合使用。
在电动驱动部分安装可逆电机，通过可变电阻(电位计)将阀门开度作为电压信号反馈给电动阀门定位器。
通过比较器Q1、Q2和继电器R1、R2，控制可逆电机的正转、停止或反转，使调节器信号Vi和开度信号Vf保持一致。
电动阀门定位器原理四、电磁阀电磁阀能起到空气回路的开关作用。
电磁阀分为2向电磁阀、3向电磁阀、4向电磁阀等，与直接控制流体相比，更常用于开关阀的驱动回路或气动信号的切换等。
电磁阀的原理电磁阀应用示例五、升压器调节阀的空气容量较大或气动信号传输距离较长时，使用升压器提高响应速度。
升压器的原理结构六、速度控制器速度控制器是安装在调节器信号和驱动部分之间，使调节器信号延迟的设备。
也可用于防止水锤现象。
可变孔板/调节由针阀构成，延迟时间设定为期望值。
速度控制器的原理结构七、锁闭阀锁闭阀是当停电或供给气压中断时，可以保持调节阀开度的小型阀门。
在设计时考虑断电恢复或供给气压恢复正常时，锁闭阀是否恢复至原状态，并选择序列或锁闭阀的类型。
锁闭阀和应用示例。
气动阀门定位器工作原理
气动阀门定位器工作原理
首先，当输入气动信号进入定位装置时，它会经过一个阀门控制单元
进行处理。
这个单元可以根据输入的信号来控制气体流量和压力，从而控
制最终的阀门位置。
然后，处理好的气动信号进入气动执行器，这是一个装有活塞和弹簧
的设备。
当气动信号进入气动执行器时，气体通过进气口进入活塞腔体。
如果气动信号是一个正常工作信号，那么活塞会根据进入的气体压力产生
相应的推力来改变阀门的位置。
当气动信号增大时，活塞腔体内的气压也会随之增加，并且活塞会受
到这些增加的压力的作用而向下移动，推动阀门开启。
相反，当气动信号
减小时，气腔中的气压也会减小，活塞会受到减小的压力的作用而向上移动，使阀门关闭。
同时，为了确保阀门的稳定性和精确度，气动执行器还配备了一个弹簧。
这个弹簧的作用是在气动信号不存在或异常时，提供一个恢复力来保
持阀门的关闭或开启状态。
最后，在气动执行器的底部还配备了一个阻尼装置，可以提供额外的
稳定性和减少震动。
这个阻尼装置是通过控制气腔中的气体流动来实现的，它可以使气动执行器的运动更加平滑和稳定。
综上所述，气动阀门定位器的工作原理是通过将输入的气动信号转化
为机械力来控制阀门的开闭程度。
它通过气动执行器和定位调节装置的配合，可以精确控制阀门的位置，从而实现对流体的准确控制。
气动阀门定位器的工作结构原理说明 定位器工作原理
气动阀门定位器的工作结构原理说明定位器工作原理（一）工作原理气动阀门定位器是气动调整阀的紧要附件和配件之一，起阀门定位作用。
气动阀门定位器是按力矩平衡原理工作的，当通入波纹管的信号压力加添时，使主杠杆绕支点转动，使喷嘴挡板靠近喷嘴，喷嘴背压经单向放大器放大后，通入到执行机构薄膜室的压力加添，使阀杆向下移动。
并带动反馈杆绕支点转动，反馈凸轮也随之作逆时针方向转动，通过滚轮使副杠杆绕支点转动，并将反馈弹簧拉伸，弹簧对主杠杆的拉力与信号压力用在波纹管上的力达到力矩平衡时，仪表达到平衡状态。
执行机构的阀位维持在确定的开度上，确定的信号压力就对应于确定的阀位开度。
以上作用方式为正作用，若要更改作用方式，只要将凸轮翻转，A向变成B 向等，即可。
所谓正作用定位器，就是信号压力加添，输出压力亦加添；所谓反作用定位器，就是信号压力加添，输出压力则削减。
一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作；相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。
（二）结构原理气动阀门定位器接收来自掌控器或掌控系统中4～20mA等弱电信号，并向气动执行机构输送空气信号来掌控阀门位置的装置。
其与气动调整阀配套使用，构成闭环掌控回路。
把掌控系统给出的直流电流信号转换成驱动调整阀的气信号，掌控调整阀的动作。
同时依据调整阀的开度进行反馈，使阀门位置能够按系统输出的掌控信号进行正确定位。
（三）紧要功能气动阀门定位器与气动执行机构共同构成自控单元和各种调整阀连接经过调试安装后，组合成气动调整阀。
用于各种工业自动化过程掌控领域当中。
定位器的安装怎样？智能阀门定位器为环路供电设备，能够驱动线性和90、旋转气动阀门。
4—20mA输入信号确定阀门的设定点。
精准明确的掌控通过阀位反馈实现—自动更改空气输出压力以克服阀杆摩擦力和流体的力的作用，维持所需要的阀位。
阀位通过连续的行程%数字显示。
阀位反馈通过基于霍尔效应的非接触技术获得。
气动阀定位器工作原理
气动阀定位器工作原理
气动阀定位器是一种用于控制气动阀门开度的设备，它通过感知气动阀门的位置并发送相应的控制信号，从而实现对阀门的精确控制。
气动阀定位器的工作原理如下：
1. 传感器检测：气动阀定位器通常搭载了一个位置传感器，用于检测阀门的实际位置。
传感器可以是接近开关、线性位移传感器或编码器等。
当阀门开度发生变化时，传感器会相应地感知到位置变化。
2. 反馈信号：传感器检测到的位置信息会被转化为电信号，并传送到控制系统中。
这个反馈信号告诉控制系统当前阀门的开度情况，方便后续控制操作。
3. 控制信号：控制系统根据所设定的阀门开度目标值，与传感器反馈的实际开度进行比较。
如果实际开度与目标值不一致，控制系统会生成相应的控制信号。
4. 气动执行器：控制信号将被传送到气动执行器中，从而驱动阀门的位置调整。
气动执行器通常是一个气动活塞，根据控制信号的不同，活塞会向前或向后运动，以改变阀门的开度。
5. 定位调节：通过不断生成控制信号，控制系统将持续地调整气动执行器的动作，直至阀门的实际开度与目标值一致。
这样就实现了精确的阀门定位控制。
综上所述，气动阀定位器通过传感器感知阀门位置，控制系统生成相应的控制信号，驱动气动执行器调整阀门位置，实现对阀门开度的精确控制。
这种工作原理可以广泛应用于工业自动化系统中的流体控制过程。
阀门定位器工作原理及作用 定位器技术指标
阀门定位器工作原理及作用定位器技术指标电气阀门定位器是气动调整阀紧要附件之一，通常与气动调整阀配套使用，它接受调整器的输出信号，然后以它的输出信号去掌控气动调整阀，当调整阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位情形通过电信号传给上位系统。
电气阀门定位器工作原理电气阀门定位器是掌控阀的紧要附件。
它将阀杆位移信号作为输入的反馈测量信号，以掌控器输出信号作为设定信号，进行比较，当两者有偏差时，更改其到执行机构的输出信号，使执行机构动作，从而建立阀杆位移与掌控器输出信号之间的对应关系。
因此，阀门定位器构成以阀杆位移为测量信号，以掌控器输出为设定信号的反馈掌控系统。
该掌控系统的操纵变量是阀门定位器去执行机构的输出信号。
电气阀门定位器作用1、用于对调整质量要求高的紧要调整系统，以提高调整阀的定位精准明确及牢靠性。
2、用于阀门两端压差大（△p》1MPa）的场合。
通过提高气源压力增大执行机构的输出力，以克服液体对阀芯产生的不平衡力，减小行程误差。
3、当被调介质为高温、高压、低温、有毒、易燃、易爆时，为了防止对外泄漏，往往将填料压得很紧，因此阀杆与填料间的摩擦力较大，此时用定位器可克服时滞。
4、被调介质为粘性流体或含有固体悬浮物时，用定位器可以克服介质对阀杆移动的阻力。
5、用于大口径（Dg》100mm）的调整阀，以增大执行机构的输出推力。
6、当调整器与执行器距离在60m以上时，用定位器可克服掌控信号的传递滞后，改善阀门的动作反应速度。
7、用来改善调整阀的流量特性。
8、一个调整器掌控两个执行器实行分程掌控时，可用两个定位器，分别接受低输入信号和高输入信号，则一个执行器低程动作，另一个高程动作，即构成了分程调整。
阀门定位器的详情介绍阀门定位器按结构分：气动阀门定位器、电气阀门定位器及智能阀门定位器，是调整阀的紧要附件，通常与气动调整阀配套使用，它接受调整器的输出信号，然后以它的输出信号去掌控气动调整阀，当调整阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位情形通过电信号传给上位系统。
常见阀门定位器你必须掌握的工作原理!
常见阀门定位器你必须掌握的工作原理!阀门定位器是一种用于控制阀门的自动调节装置。
它能够通过与阀门连动，实现对阀门位置的自动调节，保证阀门处于设定的位置。
一、工作原理阀门定位器的工作原理主要包括以下几个方面：1.位置传感器：阀门定位器通过安装在阀门上的位置传感器来感知阀门的位置。
常见的位置传感器有行程开关、霍尔传感器等。
位置传感器可以感知阀门的位置，并将信号传输给控制系统。
2.控制系统：阀门定位器通过控制系统对阀门位置进行控制。
控制系统可以通过接收来自位置传感器的信号来判断阀门的位置，并通过比较设定的位置与实际位置的差异来控制阀门的运动。
3.驱动装置：阀门定位器通过驱动装置来实现对阀门的控制。
常见的驱动装置有电动装置、气动装置等。
驱动装置可以根据控制系统的指令，将电力或气力转化为机械运动，从而使阀门调节到指定的位置。
4.力矩装置：阀门定位器通过力矩装置来提供足够的力矩以克服阀门的摩擦力和液体流体的压力差等因素。
力矩装置可以根据控制系统的指令调整输出的力矩，以确保阀门的调节精度和稳定性。
5.控制算法：阀门定位器通过控制算法来实现对阀门位置的精确控制。
常见的控制算法有PID控制算法、模糊控制算法等。
控制算法可以根据阀门的实际位置和设定位置之间的差异来计算出控制信号，并将信号传输给驱动装置，以实现对阀门位置的调节。
二、常见阀门定位器的工作原理1.电动定位器：电动定位器是使用电动装置作为驱动装置的阀门定位器。
当控制系统接收到位置传感器的信号后，会将信号转化为电信号，并通过控制算法计算出控制信号。
然后，控制信号会传输给驱动装置，驱动装置会将电能转化为机械运动，从而实现对阀门位置的调节。
2.气动定位器：气动定位器是使用气压作为驱动装置的阀门定位器。
当控制系统接收到位置传感器的信号后，会将信号转化为气压信号，并通过控制算法计算出控制信号。
然后，控制信号会传输给驱动装置，驱动装置会根据控制信号控制气压的大小和流向，从而实现对阀门位置的调节。
几种阀门定位器与电气转换器工作原理的介绍(附带结构图)
几种阀门定位器工作原理介绍：气动阀门定位器（一）气动阀门定位器是按力平衡原理设计工作的，其工作原理方框见上图所示，它是按力平衡原理设计和工作的。
如图所示当通入波纹管的信号压力增加时，使杠杆2绕支点转动，档板靠近喷嘴，喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆(摆杆)绕支点转动，连接在同一轴上的反馈凸轮(偏心凸轮)也跟着作逆时针方向转动，通过滚轮使杠杆1绕支点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。
此时，一定的信号压力就与一定的阀门位置相对应。
以上作用方式为正作用，若要改变作用方式，只要将凸轮翻转，A向变成B向等，即可。
所谓正作用定位器，就是信号压力增加，输出压力亦增加;所谓反作用定位器，就是信号压力增加，输出压力则减少。
一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作;相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。
气动阀门定位器（二）气动阀门定位器是一种将电气信号转换成压力信号的转换装置，以压缩空气或氮气为工作气源来控制工业炉调节阀的开度大小。
普遍用于工业炉温度自动控制系统中对气动阀门执行机构的连续控制。
气动阀门定位器是按力平衡原理工作的，实现由输入的4～20mA电流信号控制气动阀门由0～100％的开启度。
其工作原理如下图。
当需要增加阀门开启度，计算机控制系统的输出电流信号就会上升，力矩马达①产生电磁场，挡板②受电磁场力远离喷嘴③。
喷嘴③和挡板②间距变大，排出放大器④内部的线轴⑤上方气压。
受其影响线轴⑤向右边移动，推动挡住底座⑦的阀芯⑨，气压通过底座⑦输入到执行机构⑩。
随着执行机构气室⑩内部压力增加，执行机构推杆⑥下降，通过反馈杆⑩把执行机构推杆@的位移变化传达到滑板⑩。
这个位移变化又传达到量程④反馈杆，拉动量程弹簧16。
当量程弹簧16和力矩马达①的力保持平衡时，挡板②回到原位，减小与喷嘴③间距。
1 阀门定位器的工作原理和系统结构
阀门定位器的工作原理和系统结构1.1 工作原理阀门定位器是按力矩平衡原理工作的。
如正作用的气动薄膜阀，来自调节器或输出式安全栅的4～20mA直流信号输入到转换组件中的线圈时，由于线圈两侧各有一块极性方向相同的永久磁铁，所以线圈产生的磁场与永久磁铁的恒定磁场，共同作用在线圈中间的可动铁芯即阀杆上，使杠杆产生位移。
当输入信号增加时，杠杆向下运动（作逆时针偏转），固定在杠杆上的挡板便靠近喷嘴，使放大器背压增高，经放大后输出气压也随之增高。
此输出气压作用在调节阀的膜头上，使调节阀的阀杆向下运动。
阀杆的位移通过拉杆转换为反馈轴和反馈压板的角位移，并通过调量程支点作用于反馈弹簧上，该弹簧被拉伸，产生一个反馈力矩，使杠杆作顺时针偏转，当反馈力矩和电磁力矩相平衡时，阀杆就稳定于某一位置，从而实现了阀杆位移与输入信号电流成正比例的关系。
调整调量程支点于适当位置，可以满足调节阀不同杆行程的要求。
1.2 系统结构阀门定位器与阀门配套使用，组成一个闭合控制回路的系统。
该系统主要由磁电组件、零位弹簧、挡板、气动功率放大器、调节阀、反馈杠杆、量程调节机构、反馈弹簧组成。
其系统方框图如图1所示。
I - 输入电流；H - 调零弹簧长度；M1- 输入电流所产生的电磁力矩；M o- 零位弹簧所产生的调零点力矩；M f - 反馈弹簧所产生的反馈力矩；h - 挡板微小位移；P - 气动功率放大器的输出压力；L - 调节阀的行程为了分析的方便，我们假设阀门定位器为线性的，则在一般情况下，各环节均可近似为线性环节，那么系统的方框图如图2所示。
图2 线性化的系统方框图K o - 零位弹簧的弹性系数；K4 - 反馈弹簧的弹性系数；K1，K2，K3，K5，K6，K v - 磁电组件、挡板、放大器、量程调整机构、反馈杠杆和调节阀的放大系数由图2可知，令：K c= K2K3K v（1）K F=K4K5K6（2）则L=K c（K o H+K1I）/（1+ K c K f）= [K G K1/（1+K G K f）]*I+K c K o H/（1+K c K f）（3）由（3）式可知：K c K o H/（1+K G K f）为阀门定位器的零点。
气动阀门定位器
气动阀门定位器1. 简介气动阀门是工业自动控制系统中广泛使用的一种阀门。
为了实现对气动阀门的精确控制和定位，气动阀门定位器被广泛应用。
本文档旨在介绍气动阀门定位器的工作原理、特点及应用场景。
2. 工作原理气动阀门定位器通过调节气源压力来驱动活塞，间接推动阀门执行器，实现对阀门的定位控制。
其工作原理如下：1.控制信号输入：用户通过控制系统向气动阀门定位器发送控制信号。
2.气源供应：气动阀门定位器通过连接气源管道获取气源供应。
3.气源调节：气动阀门定位器通过内部的气源调节装置，对气源进行调整，以控制气源的压力。
4.活塞运动：当最终调节压力与设定压力达到平衡时，活塞即可开始运动。
5.驱动阀门执行器：活塞的运动通过连接杆将力传递给阀门执行器，驱动阀门开关。
6.阀门定位：根据控制信号的变化，活塞可以在不同位置停留，从而实现对阀门的准确定位。
3. 特点气动阀门定位器具有以下几个显著特点：•精确定位：气动阀门定位器具有较高的定位精度，能够实现对阀门的准确控制。
•快速响应：气动阀门定位器的响应速度非常快，可以迅速完成对阀门的定位。
•高可靠性：气动阀门定位器采用了先进的气动控制技术，具有较高的可靠性和稳定性。
•耐高压：气动阀门定位器能够承受较高的压力，适用于工业环境中的高压操作。
•适应性强：气动阀门定位器可以适应不同类型和规格的阀门，具有很好的通用性。
4. 应用场景气动阀门定位器广泛应用于各个领域的自动控制系统中，其主要应用场景包括但不限于：1.石油化工：石油化工行业中，气动阀门定位器可用于精细控制管道阀门，确保系统的正常运行。
2.电力工业：电力工业中的大型阀门定位系统，如汽轮机控制阀位、蒸汽机组调节阀位等，都需要气动阀门定位器来实现。
3.钢铁冶金：在钢铁冶金生产过程中，气动阀门定位器用于控制熔炉、加热炉等设备的燃气供应。
4.污水处理：污水处理厂中的阀门控制系统使用气动阀门定位器，可准确控制和调节污水处理过程中的液位、流量等参数。
阀门定位器的工作原理和使用
阀门定位器的工作原理和使用在化工厂车间溜达一圈定会看到有些管道上装有圆圆脑袋的阀门，这就是调节阀。
气动薄膜调节阀调节阀从它的名称则可知晓一些信息，关键词调节二字它的调节范围0～100%之间任意调节。
细心的朋友应该发现，每台调节阀的脑袋下面都挂着一个装置，熟悉的肯定知道，这就是调节阀的心脏，阀门定位器，通过这个装置可调节进入脑袋（气动薄膜）内气量，可以精准的控制阀门的位置。
阀门定位器有智能式定位器和机械式定位器，今天讨论的是后者机械式定位器，与图片所示的定位器一样的。
机械式气动阀门定位器的工作原理阀门定位器结构示意图图中基本将机械式气动阀门定位器的部件一一说清楚，接下来就是看它如何工作的？气源来自于空压站的压缩空气，在阀门定位器气源进口前段还有一个空气过滤减压阀，用于压缩空气的净化。
从减压阀出口的气源从阀门定位器进入，至于多少气量进入阀门的膜头，根据控制器的输出信号决定。
控制器输出的电信号是4～20mA，气动信号是20Kpa~100Kpa，从电信号到气信号是通过电气转换器进行的。
当控制器输出的电信号转变为与之相对应的气信号时，然后将转换后的气信号作用在波纹管上。
杠杆2则绕着支点运动，杠杆2下段向右运动靠近喷嘴。
喷嘴的背压增加，经过气动放大器放大后（图中那个带小于符号的部件），将气源的一部分送入到气动薄膜的气室，阀杆带着阀芯向下自动逐渐将阀门开度变小。
此时，与阀杆相连的反馈杆（图中摆杆）绕着支点向下移动，使轴的前端向下移动，与其连接的偏心凸轮做逆时针旋转，滚轮顺时针旋转向左移动，从而拉伸反馈弹簧。
由于反馈弹簧拉伸杠杆2下段向左移动，此时就会与作用在波纹管上的信号压力达到力平衡，于是阀门就固定在某个位置不动作了。
通过上面的介绍，应该对机械式阀门定位器有一定的了解，有机会的时候再操作一边最好是能够动手拆卸一次，加深定位器每个零件的位置及每个零件的名。
因此，机械式阀门的浅谈告一段落，接下来进行知识的扩展，让对调节阀有个更深层次的认知。
试说明气动阀门定位器的工作原理及其适用场合
试说明气动阀门定位器的工作原理及其适用场合
气动阀门定位器是一种用于控制阀门开关位置的装置，通过气源信号控制阀门的打开和关闭。
其工作原理如下：
1. 气源信号通过控制器或控制阀将压缩空气传递到气动阀门定位器内部。
2. 气动阀门定位器内部装有一个活塞或者马达，气源信号通过传递给活塞，从而实现阀门的开启和关闭。
3. 当气源信号到达定位器时，活塞受到压力的推动，从而将阀门定位器内部的阀门推动到相应的位置。
气动阀门定位器适用于以下场合：
1. 工业阀门控制系统：气动阀门定位器可以与控制器、执行机构等设备配合使用，实现对阀门的精确控制。
2. 化工和石油行业：在一些化学反应、流程控制等工序中，需要对阀门进行精确的控制，气动阀门定位器能够满足这些需求。
3. 电力行业：在一些电力系统设备中，如发电机控制系统、锅炉控制系统等，也需要使用气动阀门定位器进行阀门的控制。
总而言之，气动阀门定位器适用于需要实现对阀门开关位置进行精确控制的场合，具有结构简单、安装方便、操作可靠等优点。
几种阀门定位器工作原理的介绍
几种阀门定位器工作原理的介绍阀门定位器是一种用于控制阀门开度的设备，可以将阀门位置准确控制在目标位置上。
常见的阀门定位器主要包括气动式、电动式和液压式，以下将分别介绍它们的工作原理。
1.气动式阀门定位器：气动式阀门定位器采用气源作为动力源来控制阀门的开闭。
其工作原理如下：-当操作员设定阀门的目标开度时，定位器内部的气动执行器会受到控制信号，使得气动执行器的活塞产生运动。
-活塞的运动将通过连杆转换成阀门的旋转或推移运动，以使阀门达到预设的开度。
-当阀门的开度达到指定值时，定位器会发送反馈信号给控制系统，以便进行进一步的控制或监测。
2.电动式阀门定位器：电动式阀门定位器通过电源供电来控制阀门的开闭。
其工作原理如下：-当操作员设定阀门的目标开度时，定位器内部的电动执行器会接收到控制信号，并将电能转换为机械运动。
-电动执行器的运动将通过传动装置传递给阀门，从而使阀门达到预设的开度。
-当阀门的开度达到指定值时，定位器会发送反馈信号给控制系统，并停止电动执行器的运动。
3.液压式阀门定位器：液压式阀门定位器将液体作为动力源，以实现对阀门开度的控制。
其工作原理如下：-当操作员设定阀门的目标开度时，定位器中的液动执行器会受到控制信号，使得液动执行器的活塞产生运动。
-活塞的运动将通过液压传动装置传递给阀门，从而使阀门达到预设的开度。
-当阀门的开度达到指定值时，定位器会发送反馈信号给控制系统，并停止液动执行器的运动。
总结：阀门定位器的工作原理主要包括气动式、电动式和液压式三种。
气动式阀门定位器通过气源控制阀门的开合；电动式阀门定位器则通过电能驱动阀门运动；液压式阀门定位器则通过液压系统来实现阀门的控制。
不同类型的阀门定位器适用于不同的工况和应用场景，选择适合的阀门定位器对于阀门的安全操作和控制效果至关重要。
阀门定位器
定位器（valve positioner）阀门定位器按结构分：气动阀门定位器、电气阀门定位器及智能阀门定位器，是调节阀的主要附件，通常与气动调节阀配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。
（一）结构阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电－气阀门定位器和智能式阀门定位器。
阀门定位器能够增大调节阀的输出功率，减少调节信号的传递滞后的情况发生，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的摩擦力并消除不平衡力的影响，从而保证调节阀的正确定位。
（二）定位器分类1、阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。
（1）气动阀门定位器的输入信号是标准气信号，例如，20~100kPa 气信号，其输出信号也是标准的气信号。
（2）电气阀门定位器的输入信号是标准电流或电压信号，例如，4~20mA电流信号或1~5V电压信号等，在电气阀门定位器内部将电信号转换为电磁力，然后输出气信号到拨动控制阀。
（3）智能电气阀门定位器它将控制室输出的电流信号转换成驱动调节阀的气信号，根据调节阀工作时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使阀门开度对应于控制室输出的电流信号。
并且可以进行智能组态设置相应的参数，达到改善控制阀性能的目的。
2、按动作的方向可分为单向阀门定位器和双向阀门定位器。
单向阀门定位器用于活塞式执行机构时，阀门定位器只有一个方向起作用，双向阀门定位器作用在活塞式执行机构气缸的两侧，在两个方向起作用。
3、按阀门定位器输出和输入信号的增益符号分为正作用阀门定位器和反作用阀门定位器。
正作用阀门定位器的输入信号增加时，输出信号也增加，因此，增益为正。
反作用阀门定位器的输入信号增加时，输出信号减小，因此，增益为负。
4、按阀门定位器输入信号是模拟信号或数字信号，可分为普通阀门定位器和现场总线电气阀门定位器。
气动阀门定位器工作原理
气动阀门定位器工作原理
嘿，你问气动阀门定位器工作原理啊？这玩意儿其实挺神奇的。
简单来说呢，气动阀门定位器就是用来控制阀门开度的一个小装置。
它主要是靠气压来工作的。
就好像一个小大力士，用气压的力量来推动阀门。
当有一个控制信号过来的时候，定位器就会根据这个信号来调整阀门的开度。
比如说，控制信号说要把阀门打开一半，定位器就会想办法让阀门开到那个程度。
定位器里面有个传感器，这个传感器就像是个小眼睛，能感觉到阀门的位置。
如果阀门的实际位置和控制信号要求的位置不一样，定位器就会通过调整气压来让阀门移动到正确的位置。
它的工作过程有点像你开车的时候调整方向盘。
你想让车往左边走一点，你就转方向盘，车就会朝着你想要的方向走。
定位器也是这样，根据控制信号来调整阀门，让流体的流量达到要求。
比如说在一个工厂里吧，有很多管道和阀门。
如果要控
制流体的流量，就需要用到气动阀门定位器。
有一次我去一个化工厂参观，看到那些巨大的管道和阀门，旁边就有气动阀门定位器在工作。
工作人员通过电脑发送控制信号，定位器就会准确地控制阀门的开度，让化工原料按照需要的流量流动。
这样就能保证生产过程的安全和稳定。
还有啊，气动阀门定位器还可以和其他设备配合使用，比如调节器、变送器啥的。
它们一起组成一个控制系统，就像一个小团队，共同完成任务。
总之呢，气动阀门定位器就是靠气压和传感器来工作的，根据控制信号调整阀门开度，让流体的流量达到要求。
气动阀门定位器工作原理
气动阀门定位器工作原理
气动阀门定位器是一种用于控制气动执行器的设备，它通常与气动执行器和阀门组合使用，用于精确控制阀门的开启和关闭。
气动阀门定位器的工作原理如下：
1. 气动源供气：气动阀门定位器通常通过气源供气，将气源接入定位器中。
气源的压力会影响定位器的工作调整范围和灵敏度。
2. 压力传感器检测：定位器内部装有压力传感器，用于检测气源的压力情况。
根据不同的压力信号，定位器可以判断阀门的当前位置以及需要调整的位置。
3. 控制气路调节：定位器通过气流调节控制阀门的位置。
当阀门偏离目标位置时，定位器会根据压力信号判断调整方向，并通过控制气路调节气流的大小，以推动气动执行器将阀门推向目标位置。
4. 反馈信号传递：定位器会根据阀门当前位置和调整情况，发送反馈信号给控制系统。
这些反馈信号可以用来监测阀门的状态，并进行相应的控制和调整。
通过不断调整气流的大小和方向，气动阀门定位器能够实现精确的阀门控制。
它在工业生产和流程控制中广泛应用，帮助实现自动化和精确控制系统。
气动阀门定位器的工作原理
气动阀门定位器的工作原理
气动阀门定位器是一种常用的机电设备。
它能够使气动阀门在各
种情况下保持稳定的位置，同时也能够将信号传递给控制系统。
那么，气动阀门定位器究竟是如何工作的呢？
气动阀门定位器的工作原理如下：
1、气控传感器装置：气动阀门定位器内部的气控传感器装置是
定位器的核心部分。
其作用是可以测量大气压力、输出信号传递阀门
的位置，以及控制定位器输出的信号。
2、气控放大器：气动阀门定位器中的气控放大器可以扩大气控
传感器装置发出的信号。
放大器能够将微小的信号扩大成大的信号，
这样便可以更好地传递位置信号给控制系统。
3、位置反馈回路：这个回路是十分关键的，因为它能够将输出
信号反馈到气动阀门上，从而使阀门自动调节到预期位置。
当定位器
检测到位置偏差时，它会发出信号，并告知气动阀门移动到正确的位置。
4、气控阀门控制装置：最后一个关键元素是气控阀门控制装置。
它可以根据气动阀门定位器的工作原理自动调节气动阀门。
当定位器
检测到偏差时，控制装置会向控制系统发送信号，让其激活正确的阀
门动作。
综上所述，气动阀门定位器工作原理简单，但十分关键。
通过依
次实现四个步骤，定位器可以在各种情况下保持阀门的稳定位置，并
将需要的信号传递给控制系统。
这样，定位器不仅可以控制气动阀门，还可以为任何需要控制位置的机械或设备提供支持。
阀门定位器工作原理
阀门定位器工作原理
阀门定位器是一种用于定位阀门的装置，它能够准确地找到和确定阀门的位置。
它的工作原理主要通过以下步骤：
1. 传感器检测：阀门定位器内置了传感器，可以检测阀门的位置信息。
传感器通常是通过测量阀门杆的移动来确定位置的，可以是基于机械原理或者电子原理。
2. 数据采集：传感器将检测到的位置信息转化为电信号，并通过内部的数据采集装置进行采集和处理。
数据采集装置负责将传感器采集到的位置数据进行转换和处理，使其适合后续的处理和控制。
3. 信号处理：采集到的位置数据通过信号处理器进行处理和分析。
信号处理器会对采集到的数据进行滤波、放大、校准等处理，以保证位置数据的精确性和可靠性。
4. 状态显示：经过信号处理后，阀门定位器会将阀门的位置信息以数字或者模拟的方式显示出来。
这样操作人员就可以直观地看到阀门的位置状态，便于操作和维护。
5. 控制指令：根据阀门的位置信息，阀门定位器可以产生控制信号，用于控制阀门的开闭。
这个控制信号一般会发送给阀门控制系统，由其来控制阀门的动作。
综上所述，阀门定位器通过传感器检测阀门的位置，采集、处理和显示位置信息，并生成相应的控制信号，实现对阀门位置
的准确定位和控制。
这使得操作人员可以方便地监测和控制阀门的状态，提高了阀门的运行效率和安全性。
定位器原理及故障处理-PPT
在生产过程中,控制系统对阀门提出各种各样得特殊 要求,因此,调节阀必须配用各种附属装置(简称附件)来 满足生产过程得需要。例如: 为了改善调节阀得静态特性(线性度)与动态特性(响 应) ,要配用阀门定位器。 为了转换电、气信号,要配用电/气转换器。 为了使工作动力气源保持干净与保持一定得压力,要配 用空气过滤减压器。 当气源中断时,为了使调节阀仍能保持一定压力信号, 需要使用气动保位阀实现对调节阀行程得自锁。
片、恒节流孔、阀杆、钢球、簧片、喷嘴挡板。密封橡
皮垫片、盖板等组成得
1
2
56
B
1一膜片 2一阀杆 3一恒节流孔 4一钢球 5一簧片 6一上盘 7一壳体
D
A
通大气 输出
气源
至喷咀挡板
3 7 4
气动阀门定位器
迁移弹簧
P信号压力
反馈弹簧 调零弹簧
气源 输出
气路切换开关
►切换气路组件用于定位器发生故障时,将输入 信号直接切换到气动薄膜执行机构得膜头气 室,使控制阀仍可运行。切换气路组件由切换 开关与外部气路板组成,切换开关分平板式、 锥体式两种,外部气路板用于气路连接,并提供 三个压力表,分别显示定位器得输人信号、输 出信号与气源压力。
PB
PB`
a
Pa
b
Pb
0
δa
δb
δ
从特性曲线可以瞧出,曲线不够陡;也不直,即喷嘴挡板机构得灵
敏度与线性均不好。在喷嘴挡板得加工精度不高,挡板与喷嘴得
轴线不垂直时,特性曲线a以上这段性能不好,常常只用中间a～b
段。在此段,挡板位移与PB得变化比较符合线性规律,并且斜率也
较陡。在此段内各点均有较大及较稳定得放大倍数,机构工作既
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动阀门定位器工作原理
气动阀门阀门定位器是从控制系统接收4~20mA直流电流信号来精密调节阀门开度的装置。
是气动调节阀重要部件之一。
分为机械式和智能调节式，可选择防爆型。
本节主要讲解机械式阀门定位器工作原理。
当输入信号增大时，即4-20MA信号增加时，力矩马达(①)产生电磁场，挡板(②)受电磁场力远离喷嘴(③)。
喷嘴(③)和挡板(②)间距变大，排出先导阀(④)内部的线轴(⑤)上方气压。
受其影响线轴(⑤)向右边移动，推动挡住底座(⑦)的阀芯(⑧)，气压通过底座(⑦)输入到执行机构(⑩)。
随着执行机构气室(⑪)内部压力增加，执行机构推杆(⑫)下降，通过反馈杆(⑬)把执行机构推杆(⑫)的位移变化传达到滑板(⑭)。
这个位移变化又传达到量程(⑮)反馈杆，拉动量程弹簧( )。
当量程弹簧( )和力矩马达(①)的力保持平衡时，挡板(②)回到原位，减小与喷嘴(③)间距。
随着通过喷嘴(③)排出空气量的减小，线轴(⑤)上方气压增加。
线轴(⑤)回到原位，阀芯(⑧)重新堵住底座(⑦)，停止气压输入到执行机构(⑩)。
当执行机构(⑩)的运动停止时，定位器保持稳定状态。
