井下作业现场配置规范一、作业井场布置（一）油气水井井场管理标准1、井场规格：以井口为中心，1990年以前的井场为60m×60m；1991年～1999年的井场为52m×50m；1999年以后的井场为46m ×45m；同台井井场为第一口井占地2.4亩，每增加一口井增加占地1亩地（每口井具体四址以征地为准）。
2、井场界线：以井场边界为基准挖出界沟（上宽1m、下宽0.5m、深0.8m）或每边埋设四根20×20㎝“井场边界”字样水泥桩标示。
3、井台规格：自喷井、电泵井、螺杆泵井、水力泵井、注水井井台规格是以井口为中心，均为3m×3m，高出井场地面0.3m；游梁式抽油机井台标准为12m×4.5m×0.4m，皮带机井台标准为9.5m×4.8m×0.4m。
4、井场设备：采油树所有阀门齐全、完好，手轮朝向一致，卡箍水平放置，并与井口装置整体平面平行。
采油树所有螺栓齐全并对称均匀上紧，上平面螺栓露出螺母长度全部一致；套四通上法兰4个顶丝对角对称顶紧，保证油管悬挂器固定密封，能够承受采油树最大工作压力。
5、抽油机井口无偏磨、渗漏现象；采油树附件（压力表、取样考克、测温孔等）齐全、清洁、无油污。
6、抽油机前后轴线方向与采油树两套管阀门垂直，电控箱安装在抽油机后侧。
7、单井井口加热炉保温、燃烧良好，安全附件（压力表、安全阀、水位计等）齐全或加热炉常压运行并喷写注明。
8、井场达到“三清、四无、五不漏”。
（三清即井场、设备、设施清洁卫生；四无即无油污、明火、易燃物、散失器材；五不漏即不漏油、气、水、火、电）。
9、油水井冬季生产有防冻保温措施，管线覆土、包扎等达到冬季安全生产标准要求。
10、采油树所有闸门、螺栓等部位每月保养涂油润滑一次。
11、井口着色：油井采油树为灰色、水井为绿色、手轮均为红色，卡箍为黑色。
（二）作业井场布置1、作业井场1）作业井场达到“一平，三无”要求，即：井场平整坚实；井场内无杂草、无油污、积水；无障碍物。
(完整版)井队现场布局-井场布置
血的教训之吊车倾覆
2008年7月26日，某钻井队搬家作业。在吊 装爬犁的过程中，当爬犁被吊起，拖车倒车 至爬犁下方，吊车司机裴某开始向下放绳时， 吊车的右前千斤腿突然下沉，致使吊车向右 侧翻倒，驾驶室正好倒在拖车拖板的左侧边 框上，将吊车司机裴某挤在驾驶室里,经抢救 无效死亡。
井队现场布局
井场布置 钻井一公司 房旭
井场布置
一、井场布置基本概况 二、井场布置标准
一、井场布置基本概况
队 部
值班房 泥浆房 地质 气测 定向井
井场布置图
二、井场布置标准
1.井场入口处标识牌应依次摆放“钻井队号牌”、“入场须知和 紧急逃生路线牌”、“硫化氢警示牌”、“民警提示牌”
二、井场布置标准
二、井场布置标准
教训直接原因
新垫的井场，受力不均匀，地面承载能力 不均匀，受水浸泡后，地基不稳，过载造成 井架底座倾斜、井架倒塌。
二、井场布置标准
3.井场、钻台下、机房下、泵房根据需要设有通向 污水池的排水沟
4.在河床、海滩、湖泊、盐田、水库、湿地、水产 养殖场钻井时，应设置防洪、防腐蚀、防污染的围 埝或毛石墙，在环境敏感地区，再增加一个专用体 积不小于200m3的放喷池，池体中心距井口应在75m 以上
2001年7月的一个夜晚，某钻井队井场建在山坡上， 井深钻至2000米左右，在接单根过程中，发生缩径粘 卡。队长反复提拉、旋转活动钻具解卡无效。提升拉 力逐渐增大，最后队长想做一次架基础偏移，“咔吧”一 声巨响，井架向机房方向倒去。造成井架倒塌、砸坏 柴油机等机房设备、2人轻伤的事故。
二、井场布置标准
事故现场图片
二、井场布置标准
井场布置技术要求
井场布置技术要求一、引言1.1 概述井场布置是石油和天然气开采过程中的重要环节，其合理性和科学性直接影响到生产效率、安全以及环境保护。
随着技术的不断进步和开采规模的不断扩大，对井场布置的要求也越来越高。
本文旨在探讨井场布置的技术要求，以期为相关领域提供参考和指导。
1.2 文章结构本文将分为五个部分进行阐述：引言、井场布置的基本原则、井场布置的具体要求、井场布置的拓展内容以及总结。
通过这五个部分的论述，力求全面、深入地探讨井场布置的技术要求。
1.3 目的本文的目的是为石油和天然气开采企业提供井场布置方面的技术指导，帮助企业合理规划井场布局，提高生产效率，保障生产安全，同时降低对环境的影响。
二、井场布置的基本原则2.1 功能性原则井场布置应充分考虑其功能性，以满足生产过程中的各种需求。
例如，应合理安排采油、采气、注水等设施的位置，确保各设施之间的协作顺畅，以提高生产效率。
2.2 安全性原则井场布置必须以保证生产安全为首要考虑。
应采取合理的安全防护措施，防止各种可能的危险源，如高压、易燃易爆等。
同时，应确保紧急救援通道的畅通无阻。
2.3 环保性原则井场布置应遵循环境保护的原则，尽量减少对周边环境的破坏和污染。
应合理安排污水处理、固体废物处理等设施的位置，确保污染物得到妥善处理。
三、井场布置的具体要求3.1 平面布置要求平面布置应根据生产工艺流程进行合理规划，确保各设施之间的距离最短、运输最方便。
同时，应充分考虑风向、日照等因素，以利于自然通风和采光。
此外，平面布置还应考虑未来扩建的可能性。
3.2 高程布置要求高程布置应根据场地地形、地貌以及生产工艺要求进行设计。
应充分利用地形高差，合理安排泵站、储罐等设施的位置，以减少能源消耗和投资成本。
同时，应确保排水系统的顺畅，防止洪涝灾害的发生。
3.3 管线布置要求管线布置应遵循“安全、经济、合理”的原则。
应合理规划管线走向，尽量减少交叉和转弯，以降低管网阻力损失。
井场布局及设备

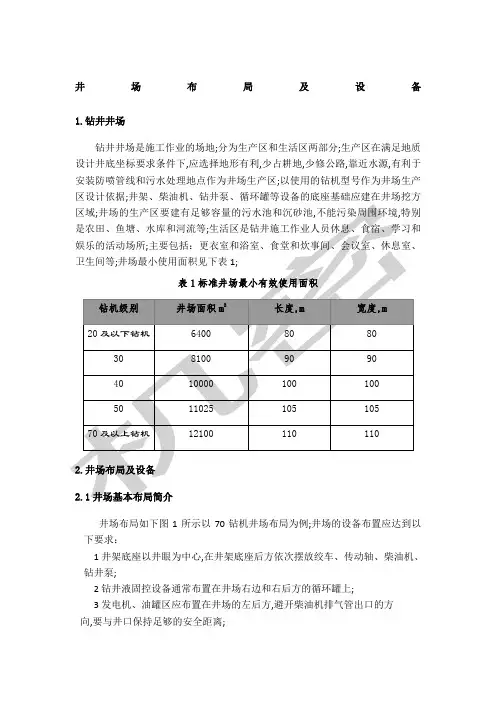

井场布局及设备1.钻井井场钻井井场是施工作业的场地;分为生产区和生活区两部分;生产区在满足地质设计井底坐标要求条件下,应选择地形有利,少占耕地,少修公路,靠近水源,有利于安装防喷管线和污水处理地点作为井场生产区;以使用的钻机型号作为井场生产区设计依据;井架、柴油机、钻井泵、循环罐等设备的底座基础应建在井场挖方井场布局如下图1所示以70钻机井场布局为例;井场的设备布置应达到以下要求：1井架底座以井眼为中心,在井架底座后方依次摆放绞车、传动轴、柴油机、钻井泵;2钻井液固控设备通常布置在井场右边和右后方的循环罐上;3发电机、油罐区应布置在井场的左后方,避开柴油机排气管出口的方向,要与井口保持足够的安全距离;4防喷器远程控制台,设置在井场左前方;压井管汇设置在井架底座的左侧,节流管汇设置在井架的右侧;放喷管线接出井场,放喷口与井口保持安全距离;5井场生产区设置明显的各种安全标志;图1 70钻机井场布局简图红色区域为司机属地2.2井场基本设备简介2.2.1井架的类型及基本参数井架是钻机起升系统的组成部分;它的主要作用是安装天车、悬挂游车、大钩、水龙头、方钻杆、钻杆及钻链等设备, 相当于起重设备的支架,并可存放钻柱;因此,钻井对井架的基本要求是：必须有一定的高度和空间;便于安装、存放钻柱等设备和有利于安全快速地进行起下钻作业;应具有足够的承载能力,以适应井下情况的需要：结构要简单、轻便、便于搬迁、拆装和维修;目前国内常用的石油钻井井架有塔型和A型两种;图2 大修车载井架以及A型井架示意图2.2.2钻机的基本组成钻机是钻井地面设备的总称;根据钻井深度分为浅井钻机、中深井钻机、深井钻机,根据驱动方式分为机械驱动钻机、电驱动钻机,根据搬迁方式分为撬装钻机和车装钻机;钻机的综合功能：完成钻进、接单根、起下钻、循环洗井、下套管、固井、完井和处理井下事故等作业;概括地说钻机是由动力机组、传动机组、工作机组、辅助机组及控制机组等组成;其主要设备有：井架,它的主要作用是安装天车、悬挂游车、大钩、水龙头、,;;图3 钻井现场基本设备及钻机组成示意图1.天车；2. 猫头绳架和起重绳；3. 钻井钢丝绳；4. 二层台；5. 游车；6. 顶驱；7. 井架；8. 钻杆；9. 钻工房；10. 防喷器；11. 水罐；12. 电缆槽；13. 发电机房；14. 燃油罐；15. 电控房；16. 泥浆泵；17. 泥浆合成罐；18. 泥浆罐；19. 贮存池；20. 除气器；21. 振动筛；22. 节流管汇；23. 钻杆滑道；24. 钻杆架；25. 蓄能器图4 钻机底座及其俯视平面图图5 钻井泵及附件活塞、缸套图6 普通猫头和液压猫头32和50钻机配带图7 气动绞车和液压大图8 水龙头结构示意图及大钩图9 除砂器及振动筛2.2.3钻机的八大系统井场钻机一般有八大系统起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统,具备起下钻能力、旋转钻进能力、循环洗井能力;1.提升系统设备它是一套大功率的起重设备;主要由钻井绞车、游动系钢丝绳、天车、游动滑车及大钩、悬挂游动系统的井架及起升操作用的工具如：吊钳、吊环、吊卡、卡瓦及上扣器等组成图3;它的主要作用是起下钻、换钻头、均匀送钻、下套管及进行井下特殊作业等;图3 起升系统示意图2.泥浆循环系统设备主要由泥浆泵、地面高压循环管汇、水龙带、水龙头、钻柱、泥浆净化及调配设备等组成图4;它的主要作用是清洗井底、携带岩屑、在喷射钻井及井下动力钻具钻井顶部驱动钻井中,还起到传递动力的作用;泥浆的循环流程：泥浆泵－地面高压管汇－立管－水龙带－水龙头－钻柱方钻杆、钻杆、钻铤－钻头－环形空间－地面排出管线－固控设备－泥浆池－泥浆泵;图4 泥浆循环系统示意图3. 地面旋转钻进设备主要由转盘、水龙头、方钻杆、钻杆、钻铤及钻头等组成;它的主要作用是不断地破碎岩石, 加深井眼及处理井下的复杂情况等;图5 地面钻进旋转系统示意图4. 动力驱动设备它属于钻机的动力机组, 是驱动起升、旋转和循环等三大工作机组的动力设备;钻机用的动力设备主要是柴油机, 其次是交流或直流电动机;5. 传动系统设备它属示钻机的传动机组;其主要作用是联结动力机与工作机组,并将动力传递到各工作机组图2;传动系统设备主要由减速箱、离合器、传动皮带轮、传动链轮及并车、倒车机构等组成;根据能量传递的方式不同,可分为机械、液压及液力传动;6. 控制系统设备它属于钻机的控制机组;控制的内容包括发动机的启动、停车、变速和并车等, 绞车、转盘、泥浆泵等工作机组的启动、停车、调速和换向等;控制的方式有机械、气动、液压和电力控制等, 随钻机的类型不同而异;控制系统的主要作用是远距离操作指挥和协调各机组正常工作;6．井控系统及设备井控系统由防喷器组、节流管汇、压井管线以及液、气压控制机构组成;它的功能包括控制井内的压力,防止地层流体无控制地流入井中;防喷器可实现的功能：密封钻具；强行起下钻；悬挂钻具；手动、液动锁紧闸板用作分流系统可以剪断钻具;节流管汇：由一系列特殊的、可远程控制的管线组成,用井口防喷器组关井后,司钻可以通过它释放井底压力,不至于造成井下失控;图6 井控系统示意图7. 钻机底座它属于钻机的辅助机组,包括井架、钻台动力机、传动系统和泥浆泵等的底座;它主要用于安装钻机的各机组,是钻机不可缺少的组成部分;8. 辅助设备它属于钻机的辅助机组,包括供气设备、供水设备、供电设备、钻鼠洞设备、防喷设备、防火设备、辅助起重设备及保温设备等;它是为整套钻机服务的,是钻机不可分割的部分;2.2.4钻机设备参数石油钻机是石油钻井设备中十分复杂的大型成套设备,1956年我国开始研制第一台1200m轻型石油钻机;1959年我国自行研究、设计、制造了“大庆型”3200m 钻机,近几十年我国消化吸收了国外的先进技术,2005年研制了9000m钻机,2007年12000m超深井钻机顺利通过鉴定,标志我国石油钻机以达到一个新的水平,年生产大小钻机能力200台;表1我国石油钻机基本参数表钻机级别10/600 15/600 20/1350 30/1700 40/22550/31570/450名义钻深范围H/m 127mm500-80700-14001100-18001500-25002000-32002800-45004000-6000 114mm500-1000800-15001200-20001600-30002500-40003500-50005000-8000最大钩载W/KN 600 900 1350 1700 2250 3150 4500。
