单工无线呼叫系统
单工无线呼叫系统摘要本设计主要实现建立一个主站进行单工语音信号的发射和从站对主站语音信号的接收。
主站部分主要通过PT2262编码由发射芯片MC2833将语音信号传送到从站。
从站部分通过芯片由MC3362进行语音接收并通过PT2272解码。
通过该设计同时能实现主站对8个从站进行单呼和群呼功能，并通过LED进行显示。
ABSTRACTThe system that designs the main realization to build up a lord station to carry on the single work speech signal and stand to the lord from the station the speech signal receive. Shoot the part to mainly pass to shoot the chip MC2833 to deliver the speech signal through a coding of PT2262 from the station. Receive the part pass the chip to be carry on speech's receive by the MC3362 and pass the decoding of PT2272.Pass should design to can carry out the lord at the same time the station to 8 receive the single work call sign to deliver the signal from the station of function ，and display by LED.一、方案设计与比较：1、 调频和调幅的选择：方案一：采用调幅的发射接收机。
调幅发射接收机具有结构简单、外接芯片 少等优点。
无线呼叫系统设计方案
无线呼叫系统设计方案一、需求分析随着现代化的发展，人们对生活质量的要求越来越高，无线呼叫系统应运而生。
无线呼叫系统可应用于各种场所，如医院、酒店、餐厅、办公室等。
本设计方案主要对一个适用于医院的无线呼叫系统进行设计。
1.1系统功能需求无线呼叫系统的主要功能为医院患者呼叫与医护人员停止服务的互动。
患者可以通过操作手持终端向医护人员发起呼叫请求，医护人员则可以接收并处理这些请求。
同时，医护人员也可以向患者发送停止服务请求，告知患者当前服务已完成或需要暂停。
1.2系统性能需求（1）可靠性：系统需要保证患者的呼叫请求能够可靠地发送给医护人员，并且医护人员能够及时地接收到这些请求。
同时，医护人员发出的停止服务请求也需要被患者可靠地接收到。
（2）实时性：系统需要保证患者的呼叫请求和医护人员的停止服务请求能够实时地传输和处理，以保证患者得到及时的医疗服务。
（3）扩展性：系统需要支持多个患者同时发起呼叫请求和医护人员同时接收和处理这些请求，以适应不同规模的医院使用。
（4）安全性：系统需要保证患者和医护人员的信息能够安全地传输和存储，防止信息泄露和篡改。
二、系统设计2.1硬件设计（1）患者手持终端：每个患者可以携带一个手持终端，通过该终端发起呼叫请求。
终端应具备呼叫按钮和显示屏，用于患者发起呼叫和接收医护人员的服务状态。
（2）医护人员终端：每个医护人员可以携带一个手持终端，通过该终端接收和处理患者的呼叫请求。
终端应具备接收呼叫请求的功能，并且能够显示患者信息和服务状态。
（3）服务器：用于接收和分发患者的呼叫请求以及接收和分发医护人员的停止服务请求。
服务器应具备高性能的处理能力和安全的存储能力，以保证系统的可靠性和安全性。
（4）无线网络设备：用于连接患者手持终端、医护人员终端和服务器之间的无线通信，应具备较大的网络带宽和稳定的信号传输能力。
2.2软件设计（1）患者端应用程序：患者手持终端上运行的应用程序，用于发起呼叫请求并接收医护人员的服务状态反馈。

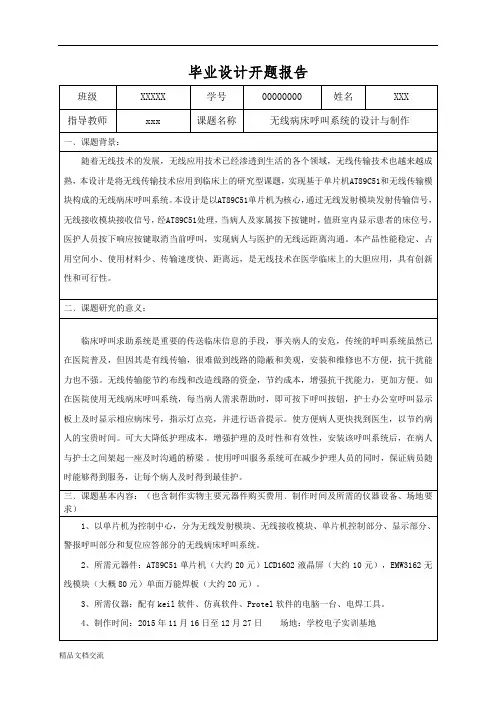

毕业设计开题报告《无线病床呼叫系统》
班级XXXXX 学号00000000 姓名XXX指导教师xxx课题名称无线病床呼叫系统的设计与制作一﹑课题背景：随着无线技术的发展，无线应用技术已经渗透到生活的各个领域，无线传输技术也越来越成熟，本设计是将无线传输技术应用到临床上的研究型课题，实现基于单片机AT89C51和无线传输模块构成的无线病床呼叫系统。
本设计是以AT89C51单片机为核心，通过无线发射模块发射传输信号，无线接收模块接收信号，经AT89C51处理，当病人及家属按下按键时，值班室内显示患者的床位号，医护人员按下响应按键取消当前呼叫，实现病人与医护的无线远距离沟通。
本产品性能稳定、占用空间小、使用材料少、传输速度快、距离远，是无线技术在医学临床上的大胆应用，具有创新性和可行性。
二﹑课题研究的意义：临床呼叫求助系统是重要的传送临床信息的手段，事关病人的安危，传统的呼叫系统虽然已在医院普及，但因其是有线传输，很难做到线路的隐蔽和美观，安装和维修也不方便，抗干扰能力也不强。
无线传输能节约布线和改造线路的资金，节约成本，增强抗干扰能力，更加方便。
如在医院使用无线病床呼叫系统，每当病人需求帮助时，即可按下呼叫按钮，护士办公室呼叫显示板上及时显示相应病床号，指示灯点亮，并进行语音提示。
使方便病人更快找到医生，以节约病人的宝贵时间。
可大大降低护理成本，增强护理的及时性和有效性，安装该呼叫系统后，在病人与护士之间架起一座及时沟通的桥梁。
使用呼叫服务系统可在减少护理人员的同时，保证病员随时能够得到服务，让每个病人及时得到最佳护。
三﹑课题基本内容：（也含制作实物主要元器件购买费用﹑制作时间及所需的仪器设备、场地要求）1、以单片机为控制中心，分为无线发射模块、无线接收模块、单片机控制部分、显示部分、警报呼叫部分和复位应答部分的无线病床呼叫系统。
2、所需元器件：AT89C51单片机（大约20元）LCD1602液晶屏（大约10元），EMW3162无线模块（大概80元）单面万能焊板（大约20元）。
单工无线呼叫系统(经典)

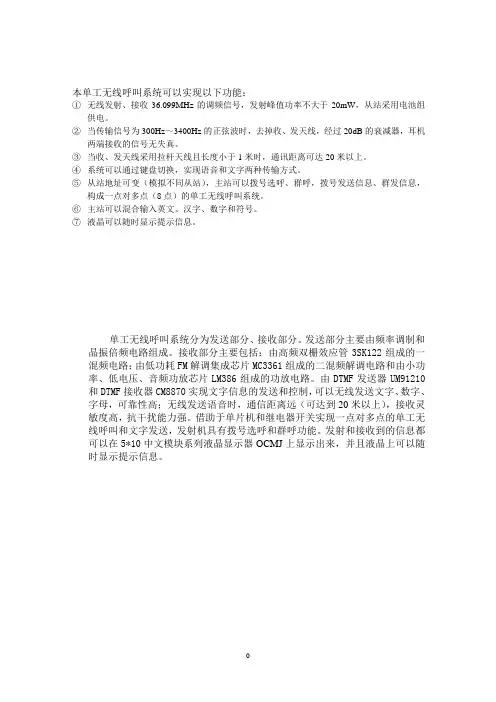

本单工无线呼叫系统可以实现以下功能：①无线发射、接收36.099MHz的调频信号，发射峰值功率不大于20mW，从站采用电池组供电。
②当传输信号为300Hz～3400Hz的正弦波时，去掉收、发天线，经过20dB的衰减器，耳机两端接收的信号无失真。
③当收、发天线采用拉杆天线且长度小于1米时，通讯距离可达20米以上。
④系统可以通过键盘切换，实现语音和文字两种传输方式。
⑤从站地址可变（模拟不同从站），主站可以拨号选呼、群呼，拨号发送信息、群发信息，构成一点对多点（8点）的单工无线呼叫系统。
⑥主站可以混合输入英文、汉字、数字和符号。
⑦液晶可以随时显示提示信息。
单工无线呼叫系统分为发送部分、接收部分。
发送部分主要由频率调制和晶振倍频电路组成。
接收部分主要包括：由高频双栅效应管3SK122组成的一混频电路；由低功耗FM解调集成芯片MC3361组成的二混频解调电路和由小功率、低电压、音频功放芯片LM386组成的功放电路。
由DTMF发送器UM91210和DTMF接收器CM8870实现文字信息的发送和控制，可以无线发送文字、数字、字母，可靠性高；无线发送语音时，通信距离远（可达到20米以上），接收灵敏度高，抗干扰能力强。
借助于单片机和继电器开关实现一点对多点的单工无线呼叫和文字发送，发射机具有拨号选呼和群呼功能。
发射和接收到的信息都可以在5*10中文模块系列液晶显示器OCMJ上显示出来，并且液晶上可以随时显示提示信息。
1 方案比较、设计与论证1.1 无线发送部分的设计方案一：使用单片调频发射集成芯片MC2833。
它由话筒放大器、可变电抗器、射频振荡器、输出缓冲器以及两个辅助晶体管构成。
能够实现放大、晶振倍频、频率调制。
这种电路比较简单，但由于时间上的限制无法及时拿到芯片。
方案二：使用分立的放大、晶振倍频、频率调制电路。
这种电路技术比较成熟，各电感、电容外接可以随时改变其值的大小，性能可控，容易达到大赛的要求。
综合考虑各种因素，我们选择了方案二。
zlg单工无线呼叫系统设计
单工无线呼叫系统设计106_17 刘凯张璐高攀摘要：本系统以MSP430单片机为控制核心，实现语音和英文短信的单工无线通信功能。
系统主站主要由单片机与双音多频（DTMF）信号编码器HT9200及锁相环频率合成器组成，从站由单片机与AM/FM立体声收音机芯片CXA1238及双音多频信号解码器CM8870组成。
系统实现语音和英文短信的远距离传输功能，传输距离大于25米，其发射功率为18mW。
衰减器连接主从站，从站接收波形清晰稳定。
从站采用电池供电。
主站对从站具有拨号选呼和群呼功能，从站地址可自由设定，人机交互界面友好。
关键字：MSP430单片机FM调制方式PLL频率合成双音多频编解码低功耗一、方案设计与论证总体思路：本系统主站由锁相环合成器生成40M的载波信号，采用FM调制方式将语音及双音多频信号调制载波，经过功率放大器，用天线发射出去；从站使用调频接收机CXA1238解调天线接收到的信号，其左右声道分别通过双音多频解码器与音频放大器，恢复语音信号与英文短信，实现单工无线通信功能。
1. 数字编码方式的选择方案一：直接采用单片机对数字编码。
编码后，采用ASK调制方式，实现数字信号的传输。
采用该方案，数字与语音采用不同的调制方式进行传输，需用两路电路实现。
数据与语音信号的相互干扰达到最小，但是电路复杂度明显增加。
方案二：采用微控制器与PT2262/2272组成的编解码电路。
在发射端，单片机对PT2262的地址位进行预置（即设制台号），同时输入短信内容，通过单片机进行短信编码后产生相应的数据去预置PT2262的数据位后，再调制发射出去；接收端，把接收到的信号进行解调放大后，送至PT2272，解码后在数据位产生对应的数据，通过单片机进行短信解码后在液晶上显示所发送的短信内容。
方案三：采用HT9200/CM8870双音多频发生器/解码器。
HT9200将需传输的数字信号转换成双音多频信号，调制载波再发送；从站解调后获得的双音多频信号经CM8870解码恢复数字信号，单片机控制LCD显示数据。
一种单工无线呼叫系统的设计
[1]黄智伟.无线数字收发电路设计[M].北京： 电子工 业出版社， 2003. [2]李朝青.单片机原理及接口技术[M].北京： 航空航 天大学出版社， 1996. · 试验 · 测试[M].武汉:华中 [3]谢自美.电子线路设计 理工大学出版社， 2003． [4]马忠梅.单片机的 C 语言应用程序设计[M].北京： 北京航空航天大学出版社， 2003．
责任编辑：王清波
