冲压与塑料成型设备复习题(2)
冲压与塑料成型设备参考答案
三、简答1．冲压成形技术有哪些优点？1）生成效率高，质量稳定，精度高；2）可实现少无切削加工；3）材料利用率高；4）可生成其他加工方法难以实现的复杂零件。
2．塑料有哪些优点？1）塑料质轻，比强度和比刚度高。
2）化学稳定性好。
3）绝缘，绝热，隔声性能好。
4）耐磨性和自润滑性好，摩擦因数小。
5）成型性、粘结性、着色性能好。
3．料筒的作用是什么？结构形式有哪几类？各自的特点是什么？作用是和螺杆共同组成挤压系统，完成塑料的塑化和输送；结构形式有：整体式，分段式和双金属料筒；整体式的特点：长度大，装配精度上容易得到保证。
但加工要求比较高，内表面磨损后不易修复。
分段式的特点：用于改变螺杆长径比。
但难保证各段队中，加热冷却系统的设置和维修不方便。
4.装模高度调节方式装模高度：位于下止点的滑块，下表面至工作台垫板上表面的距离；调节装模高度的方式：调节连杆长度，调节滑块高度，调节工作台高度。
5.过载现象及产生的原因曲柄压力机工作机构为刚性连接方式，滑块在工作时的上下死点是固定的，若工作中由于操作不当使滑块下行受阻，会使连杆的受力超过标称压力。
过载的原因：工艺设计时设备的选用不当；模具调试时设备装模高度小于模具高度；冲压时毛坯位置放置不当；异物放置在模具内；6，常用过载保护装置及其工作原理常用的有1）压塌块式过载保护装置工作原理：在连杆球头座下设置一压塌块，工作时连杆将力传递给压塌块，再由压塌块传递给滑块本体。
过载时，压塌块破坏，使连杆相对滑块移动一个距离。
相当于使设备装模高度值增加，起到保护模具和设备的作用。
2）液压式过载保护装置工作原理：在连杆球头座下设置一压塌块，当出现过载时，液压垫内油压急剧升高而引起卸荷阀卸荷，液压垫内的油液经卸荷阀流回油箱，相对使滑块下平面抬高，装模高度增大，起到保护模具和设备的作用。
7，冷挤压机的工艺特点有着较高的尺寸精度和较低的表面粗糙度（热锻），有着较高的材料利用率和产品生产效率）机械加工）。
《冲压与塑料成型设备》试卷1
2009~2010学年度第一学期期末考试卷《冲压与塑料成型设备》试卷1考试班级：一、填空题(20×2分=40分)1．曲柄滑块机构的驱动形式主要有 曲轴式 、 曲拐式 和 偏心齿轮式 。
2．常用的带式制动器有 偏心带式制动器 、 凸轮带式制动器 和 气动带式制动器 三种。
3．曲柄压力机常用的过载保护装置有两种，分别是 压塌块式保护装置 和 液压式保护装置。
4．螺旋压力机按传动机构的类型不同可以分为 摩擦式 、 电动式 、 液压式 和 离合器式。
5．挤出成型辅机的工艺流程一般由五个基本环节组成 定型 、 冷却 、 牵引 、 切割 、 卷曲 。
6．常规的全螺纹三段式螺杆包括 加料段 、 压缩段 和 均化段 。
二、判断题（5×2=10分）1．单级传动压力机的离合器和制动器即可安装在曲轴上，也可以安装在飞轮轴上。
（×） 2．高速压力机的传动系统一般为直传式。
（√）3．吹塑薄膜辅机的下吹法由于采用了直角机头，增加了料流阻力，容易引起物料流速不均，使部分料流停滞而分解。
（×）4．提高螺杆转速，将减少塑料在料筒中的停留，缩短塑化时间，因此应尽可能提高注射机螺杆转速。
（×）5．注射机合模装置应运行平稳，并要求模板移动速度按快——慢——快的规律变化。
（×）三、简答题（7分+4分+10分+14分=35分）1．简述精冲工艺对精冲压力机的要求。
（7分）（来源于第二章 曲柄压力机） 答案：（1）能实现精冲的三动要求，提供五方面的作用力。
（1分） （2）冲裁速度低且可调。
（1分） （3）滑块有很高的的导向精度。
（1分）（4）滑块的终点位置准确。
其精确度应在±0.01mm 。
（1分）（5）因最大冲裁力在整个负载中所占的行程长度普通冲裁大，且冲裁力约为普通冲裁的两倍，故要求电动机功率比通用压力机大。
（1分）系部： 班级： 学号： 姓名：（6）床身刚性好。
冲压与塑料成型设备复习资料
一.填空：冲压基本工序；分离工序，成型工序曲柄压力机：按工艺用途分类：通用压力机，专用压力机机身结构形式分类：开式压力机，闭式压力机滑块数量分类：单动，双动，三动连杆数量分类：单点，双点，四点曲柄滑块机构驱动形式：曲柄式，曲拐式，偏心齿轮式曲柄压力机离合器组成：主动部分，从动部分，主动部分和从动部分连接零件，操纵机构衡量压力机精度：①工作台(或垫板)上平面及滑块下平面的平面度;②滑块的上下运动轨迹线与工作台(或垫板)上平面的垂直度;③模柄安装孔与滑块下平面的垂直度;④各连接点的综合间隙。
螺旋压力机分类：按传动机构；摩擦式，电动式，液压式，离合式按工作方式：螺杆直线运动式，螺杆旋转运动式，螺杆螺旋运动式折弯机分为：自由折弯，三点式折弯液压机按用途分类：①手动②锻造③冲压④校正压装⑤层压⑥挤压⑦压制⑧打包压块液压机按动作方式分类：①上压式②下压式③双动④特种液压机液压机结构：①本体部分②操纵部分③动力部分挤出设备组成：主机，辅机挤出机分类：按螺杆数目多少分为：单螺杆挤出机、双螺杆挤出机、多螺杆挤出机。
按螺杆在挤出机中的空间位置分为：卧式挤出机和立式挤出机按排气方式：排气式挤出机，非排气式挤出机螺杆分段：L1加料段（送料，压实）L2压缩段（压实，加热，熔融）L3均化段（均化）描述挤出成型过程参数：温度，压力，挤出速率，能量分流板与过滤网的作用：使料流由螺旋运动变为直线运动，阻止未熔融的粒子进入口模，滤去金属等杂质。
人字板作用：①使吹胀的膜管稳定地导入牵引锟②逐渐将膜管折叠成平面状，并缓慢改变膜管的折叠位置③进一步冷却薄膜注射机组成：注射装置，合模装置，液压传动系统，电器控制系统注射机类型：卧式，立式，角式二.名词解释比流量：每小时挤出的最大塑料量。
名义比功率：每小时加工1KG塑料所需的电动机功率。
吹胀比：指吹胀后的膜管直径与机头口模直径比。
牵伸比：牵引锟的牵引速度和机头口模出无聊的挤出速度之比。
注射量：指注射机的螺杆或柱塞作用一次最大行程对空注射室所能达到的柱塞量。

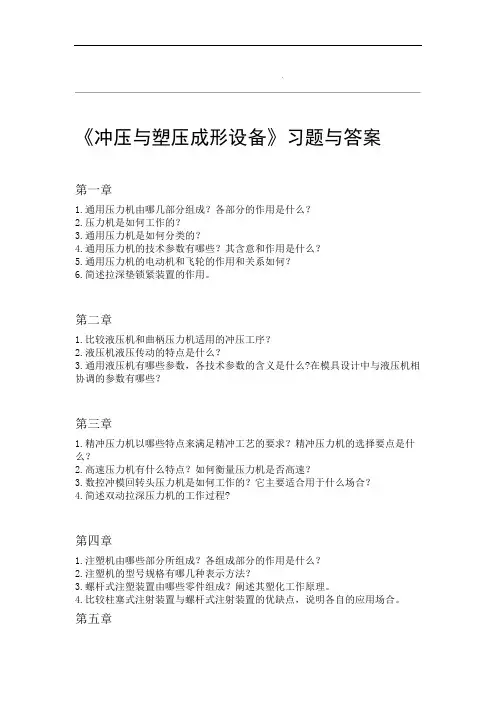

冲压塑压设备习题与答案
`《冲压与塑压成形设备》习题与答案第一章1.通用压力机由哪几部分组成？各部分的作用是什么？2.压力机是如何工作的？3.通用压力机是如何分类的？4.通用压力机的技术参数有哪些？其含意和作用是什么？5.通用压力机的电动机和飞轮的作用和关系如何？6.简述拉深垫锁紧装置的作用。
第二章1.比较液压机和曲柄压力机适用的冲压工序？2.液压机液压传动的特点是什么？3.通用液压机有哪些参数，各技术参数的含义是什么?在模具设计中与液压机相协调的参数有哪些？第三章1.精冲压力机以哪些特点来满足精冲工艺的要求？精冲压力机的选择要点是什么？2.高速压力机有什么特点？如何衡量压力机是否高速？3.数控冲模回转头压力机是如何工作的？它主要适合用于什么场合？4.简述双动拉深压力机的工作过程?第四章1.注塑机由哪些部分所组成？各组成部分的作用是什么？2.注塑机的型号规格有哪几种表示方法？3.螺杆式注塑装置由哪些零件组成？阐述其塑化工作原理。
4.比较柱塞式注射装置与螺杆式注射装置的优缺点，说明各自的应用场合。
第五章1.挤出机由哪几大部分组成？他们的作用是什么？2.如何控制和调节挤出机的挤出压力？第六章1.快速成形制造技术采用哪种成形原理？2.快速成形制造技术主要应用于哪些方面？文档Word`习题答案第一章1. 通用压力机由哪几部分组成？各部分的作用是什么？答：1）动力传动系统作用：能力传递和速度转换，包括能量机构，如电动机和飞轮;传动机构，如齿轮传动、带传动。
2）工作机构作用：将曲柄的旋转运动变为滑块的直线往复运动，由滑块带动模具工作。
3）操纵系统包括离合器、制动器和操纵机构等部件。
作用是控制工作机构工作和停止。
4）机身作用是压力机的支持部分，把压力机所有零部件连接成一个整体。
5）辅助系统和装置如润滑系统，过载保护装置以及气垫。
作用是维护压力机系统的安全和稳定。
2. 压力机是如何工作的？答:如图所示，以JB23—63型通用压力机为来例说明通用压力机的工作原理，电动机1通过小带轮2和传动带把能量和速度传给大带轮3，再经过传动轴和小齿轮4、大齿轮5传给曲轴7。
冲压与塑料成型设备试卷A知识讲解
石家庄职业技术学院[年] -[年] 学年第[？] 学期[课程代号] 冲压与塑料成型设备试卷（A）一、填空题（1×30＝30分）1．冲压是利用压力机和冲模对材料施加压力，使其分离或产生塑性变形，以获得一定形状和尺寸的制品的一种少无切削加工工艺。
2．曲柄压力机按工艺用途可分为通用压力机和专用压力机。
3．曲柄压力机一般主要由工作机构、传动系统、操纵系统、能源系统、支承部件等部分组成。
4．注射机成型的一个工作循环包含如下主要工序：塑料预塑、合模注射、保压冷却、开模顶出制品。
5．注射机合模装置的形式按其实现锁模力的方式可分为液压式和液压-机械（组合）式两大类。
6．双动拉深压力机按传动方式可分为机械双动拉深压力机和液压双动拉深压力机，而机械双动拉深压力机按传动系统布置又可分为上传动和下传动两种。
7．液压机按传动形式可分为泵直接传动液压机和泵蓄能器传动液压机。
8．在塑料挤出成型设备中，通常将挤出主机、辅机和控制系统三部分统称为挤出机组。
9．挤出机的主机主要由挤出系统、传动系统、加热冷却系统、机身等组成。
10．塑料注射机的顶出装置可分为机械顶出和液压顶出两种形式。
二、名词解释（3×5＝15分）1．压力机：是用来为模具中的材料实现压力加工提供动力和运动的设备。
2．J11-50：机械压力机，开式单柱固定台压力机，公称力为500KN 3．挤出机最高产量：指加工某种塑料时每小时挤出的最大塑料量，是一个表征机器生产能力的参数，单位为Kg/h4．注射速率：是指单位时间内注射出熔料的容积。
5．分离工序：是指被加工材料在外力作用下，沿一定的轮廓形状剪切破裂而分离的冲压工序，简称冲裁。
三、简答题（5×3＝15分）1．压力机的封闭高度、装模高度及调节量的含义是什么？答：装模高度：指滑块在下止点时，滑块下表面到工作台垫板上表面的距离。
最大装模高度：指装模高度调节装置将滑块调整到最高位置时，对应的装模高度。
冲压与塑料成型设考试复习资料
《冲压与塑料成型设备》复习资料名词解释： 1冲压：冲压是利用压力机和冲模对材料施加压力，使其分离或产生塑性变形，以获得一定形状和尺寸的制品的一种少无切削加工工艺。
2分离工序：分离工序是指被加工材料在外力作用下，使材料沿一定的轮廓形状剪切破坏而分离的冲压工序。
3曲柄压力机的标称压力：就是滑块所允许承受的最大作用力。
4标称压力行程：滑块必须在到达下止点前某一特定距离之内允许承受标称压力，这一特定距离称为标称压力行程。
所经过的距离，等于曲柄偏心量的2倍。
动的次数。
形成次数越多，生产率越高。
，滑块下表面到工作台垫板上表面的距离。
，滑块下表面到工作台上表面的距离。
它和装模高度之间的距离。
向的距离。
克服各种阻力和运动部件的重力。
力能迅速上升到所需要的值，以保证熔料充满模腔。
直径Db之比值。
模直径之间的比。
填空：1曲柄压力机工作时，为了使滑块立即停止在所需位置上，故需设置制动器。
2液压机由本体部分，操纵部分，动力部分基本结构组成？3塑料挤出机挤出的生产过程是连续的，可生产任意长度的塑料制品。
4塑料制品生产中应用最广的设备室挤出机和注射机，其次是液压机和压延机。
5双色注射机有混色注射和清色注射两种。
6曲拐轴式驱动的压力机行程可调节，曲轴式驱动的压力机行程一般不可调节。
7压铸机的压射机构主要是使液态金属高速充型，并使金属液在高压下结晶凝固。
8曲柄压力机一般由工作机构，传动系统，操纵系统，能源系统，支承部件。
，压边刚性好且可调。
内滑块的速度有利于拉深成型动部分结合起来的；而摩擦制动器是靠摩擦传递扭工作情况分）：干式和湿式；分类二（按结构分）：离式和组合式；分类三（摩擦面形状分）：圆盘式、浮动镶块式、圆锥式和鼓动式等。
12曲柄压力机分类：（按工艺用途）：分通用压力机和专用压力机；（按机身结构）：分开式压力机和闭式压力机。
开式分类一：单柱和双柱压力机。
开式分类二：可倾台式、固定台式、升降台式压力机。
闭式分类一：单动、双动、三动压力机。
冲压设备试卷A.doc
学年度第1学期期末考试试卷（A 卷）一、选择题（每题2分，共20分） 1. 下图属于双点压力机的是（）。
A.工件清理 B.工件涂色 C.工件孔中装中心塞块 D.工具准备 2. 曲柄压力机的表示JC23-63A 中63表示（）。
A.类代号 B.组型代号 C.主参数 D.变形顺序号 3. 下列不属于摩擦离合器屮滑块下滑是制动失灵的原因的是（） A.气阀失灵 B.弹簧断裂 C.摩擦面间隙大 D.摩擦盘偏斜 4. 不属于液压式精冲压力机特点的是（ ）。
A.结构简单 B.行程次数高 C.传动平稳 D.造价低 5. 不属于数控冲模回转头压力机的特点的是（ ）。
A.实现冲模通用化B.板料送进是双轴C.板料送进是双向D.以上都不是 6. 属于挤出成型主机组成的有（ ）。
A.机头 B.定型装置 C.冷却装置 D.传动系统 7. 在设计螺杆时，几何压缩比与物理压缩比的关系是（ ）。
A.小于B.大于C.等于D.没有关系8. 以剪切作用为主的螺杆是（ ）。
A.分离型螺杆 B 屏障型螺杆 C 分流型螺杆D 组合型螺杆9. 注射速率高会发生哪些现象（ ）。
A.熔接痕B.密度不均C.内应力大D.获得精密制品 10. 能实现无极调速的驱动形式有（ ）。
A.液压马达直接驱动B.电动机直接驱动C.电动机和齿轮变速箱组合驱动D.以上都不是二、填空题（每题2分共15分）1. 冲压基本工序分为两大类，即 ________ 、 ______ 。
2. 按机身机构分，曲柄压力机可分为 __________ 和闭式压力机。
3. 曲柄滑块机构的驱动形式有曲轴式、曲拐式和 ___________ 。
4. 常用的带式制动器有 ________ 、凸轮带式和气动带式三种。
5. 双动拉深压力机中，内滑块用來 __________ ,外滑块用來 ___________ 。
6. 挤出成型过程是：将塑料加入挤出机料筒内加热熔融，使之成为粘流状态，在 挤出机挤压系统作用下通过与制品截面形状相仿的 __________ ,然后经 ________ , 使其具有一定几何形状和尺寸的塑料制品。
工学院冲压与塑料成型设备计算题
例1某一冷挤压工序，其工艺力和工艺行程分别为F=160kN和s=5mm，试选择设备（由于条件所限，只能在通用曲柄压力机J23-16、J23-40、J23-63中选择）。
解：1）根据工艺计算力图，可初选J23-16设备，因为此时工艺计算力图完全落在压力机许用负荷图安全区内。
2）做功校核。
对J23-16压力机s g=5mm，F g=160kN可冲裁板厚h0=0.4g F=5.1mm根据P50，压力机做功能力有A p=0.315F g h0=0.315⨯160kN⨯5.1mm=255J此时工件变形功A=Fs=160kN⨯5mm=800J故J23-16压力机做功不够，设备过载。
解二：（依据……）：1）查表2-1（P11）得，压力机J23-16、J23-40、J23-633行程分别为：70、80、120，压力机对坯料施加压力的行程5mm大于5%的压力机行程，因此F g≥2∑F=2⨯160=320kN初选J23-40压力机2）做功校核对J23-40压力机S g=7mm，F g=400kN可冲裁板厚h0=0.4g F=8mm根据式P50，压力机做功能力有A p=0.315F g h0=0.315⨯400kN⨯8mm=1008J>800J故J23-40压力机为所选压力机。
解二的依据①当压力机对坯料施加压力的行程小于5%的压力机行程时，压力机压力选择的计算式为F g≥1.3∑F式中：F g——压力机的公称压力∑F——冲压变形力、推件力、卸料力等里的总和②当压力机对坯料施加压力的行程大于5%的压力机行程时，如拉深成型，在浅拉深时，最大变形力应限制在公称压力的70%~80%；在深拉深时，最大变形力应限制在公称压力的50%~60%。
F g≥2∑F例2生产一冲裁件，工艺总力为4500kN，模具外形尺寸为350⨯350⨯200（长⨯宽⨯厚），选择符合表2-2技术参数的哪种型号通用压力机为佳？解：1）压力机压力选择：由公式 F g ∑≥F 3.1有F g =1.3⨯4500=5850kN初步选择标称压力为6300kN 的压力机。
《冲压与塑料成型设备》作业汇总
《冲压与塑料成型设备》作业汇总1—2章作业（一）填空题2. 拉深垫在拉深加工时压住坯料边缘防止起皱。
拉深垫还可用于_顶料(或顶件)_或用来对工件的底部进行局部成形.。
3.JA31—160B型闭式单点压力机型号中的数字160是表示压力机的公称压力为1600KN。
4.曲柄压力机的装模高度是指滑块在下止点时，滑块下表面到_工作台垫板上表面_ 之间的距离。
5.双转键刚性离合器副键的作用是在飞轮反转_时起传力作用;此外，副键还可防止曲柄滑块的“_超前_”运动。
7、普通冲裁是以剪切撕裂形式实现材料分离的，精密冲裁是以挤压变形实现材料分离的。
8、按工艺用途，曲柄压力机可分为通用压力机和专用压力机两大类。
9、在曲柄压力机的传动轴端装有飞轮，起到能量储存作用。
10、压力机常用的离合器可分为刚性离合器和摩檫离合器两大类。
11．JB23-63表示压力机的标称压力为630KN。
其工作机构为曲柄滑块机构13．在冲压工作中，为顶出卡在上模中的制件或废料，压力机一般在滑快部件上设置顶料装置。
14．离合器,制动器是用来控制曲柄滑块机构的运动或停止的两个部件。
曲柄压力机的公称力是指滑块上所允许承受的最大作用力。
15. 冲压生产中，需要将板料剪切成条料,这是由剪切机剪切机来完成的。
这一工序在冲压工艺中称下料工序。
.16、拉深垫是在大中型压力机上采用的一种压料装置，它在拉深加工时压住坯料的边缘防止起皱..（二.）选择题1.双柱开式压力机可实现_A_或__C_方向的送料。
A. 前后B.上下C.左右2.曲柄压力机的摩擦离合器—制动器的联锁装置应保证压力机开动时__A；压力机停止时_C_。
A．制动器先松开，离合器后接合；B.离合器先接合，制动器后松开；C．离合器先分离，制动器后制动；D.制动器先制动，离合器后分离3.曲柄压力机的飞轮在空行程运转时能将电动机输出的能量-_A_在冲压时再_BA .吸收积蓄 B.释放出来 C. 减速 D. 增速到额定转速4.在单动压力机上进行拉深时采用气垫压料和顶件，其压料力B_顶件力。
塑料成型磨具与设备 、 冲压模具及设备试题
塑料成型工艺与模具设计试题一、填空题1.JB23-63表示压力机的标称压力为___________，其工作机构为___________。
2.管材挤出机头的结构形式有三种：即____________机头、____________机头、____________机头。
3.塑料一般由___________和___________组成。
4.注射模塑的工艺过程包括____________、____________、____________。
5.压缩模塑的工艺条件主要是____________、____________和____________。
6.按塑料中合成树脂的分子结构及热性能不同，塑料可分为___________塑料和___________塑料。
7.压缩模塑前的准备工作是___________和___________。
8.吹胀比是吹塑薄膜时，____________与____________的比值。
9.挤出机的基本结构主要包括___________、___________、___________、___________、___________五大部分。
10. Y32-300是一种___________类型的压力机11． ___________是用来控制曲柄滑块机构的运动和停止的两个部件。
曲柄压力机的标称压力是指___________滑块上所容许承受的最大作用力。
12.冲压生产中，需要将板料剪切成条料,这是由____________来完成的。
这一工序在冲压工艺中称____________13.精密注射成型对注射机的要求是____________、____________、____________。
14.按压塑模具在压机上的固定方式分类，压塑模具可分为____________模具、____________模具、____________模具。
15.排气是塑件___________的需要，引气是塑件___________的需要。
《冲压及注塑设备》期末考试试卷附答案
《冲压及注塑设备》期末考试试卷附答案一、判断题（每小题3分，共30分）1、物体的塑性仅仅决定于物体的种类，与变形方式和变形种类无关。
2、材料的塑性是物质一种不变的性质。
3、物体受三向等拉应力时，坯料不会产生任何塑性变形。
4、在级进模中，落料或切断工步一般安排在最后工位上。
5、从应力状态来看，窄板弯曲时的应力状态是平面的，而宽板弯曲时的应力状态则是立体的。
6、弯曲件的回弹主要是因为冲件弯曲变形程度很大所致。
7、一般而言，弯曲件愈复杂，一次弯曲成形角的数量愈多，则弯曲时各部分互相牵制作用愈大，所以回弹就大。
8、拉深变形属于伸长类变形。
9、在压力机的一次行程中，能完成两道或两道以上的冲压工序的模具称为级进模。
10、对配做的凸、凹模，其零件图上无需标注尺寸和公差，只需说明配做间隙值。
二、填空（每小题4分，共20分）1.JB23-63表示压力机的标称压力为。
其工作机构为。
2.Y32-300是一种类型的压力机。
3.在冲压工作中，为顶出卡在上模中的制件或废料，压力机上装有装置。
4. 是用来控制曲柄滑块机构的运动和停止的两个部件。
曲柄压力机的标称压力是指滑块在离下死点前某一特定距离时，滑块上所容许承受的最大作用力。
5. 冲压生产中，需要将板料剪切成条料,这是由来完成的。
这一工序在冲压工艺中称。
三、简答题（每小题10分，共50分）1.什么是冲裁间隙？冲裁间隙与冲裁件的断面质量有什么关系？2.弯曲回弹的表现形式是什么？产生回弹的主要原因是什么？3.拉深变形区的应力应变的特点是什么？4.拉深时容易出现什么样的质量问题？为什么？5.什么是压力机的装模高度，与压力机的封闭高度有何区别？冲压及注塑设备参考答案：一、判断错错对对对错错错错错二、填空1.630KN 曲柄连杆滑块机构2.液压机3.可调刚性顶件（或称打件）4.离合器与制动器5.剪切机下料工序三、简答1.答：冲裁凸模与凹模横向尺寸的差值称为冲裁间隙。
间隙小冲裁件的断面质量较好2.答：弯曲回弹的表现形式为：弯曲半径的变化和弯曲角的变化。
冲压与塑料成型设备试卷A
[课程代号] 冲压与塑料成型设备试卷（A）一、填空题（1×30＝30分）1．冲压是利用压力机和冲模对材料施加压力，使其分离或产生塑性变形，以获得一定形状和尺寸的制品的一种少无切削加工工艺。
2．曲柄压力机按工艺用途可分为通用压力机和专用压力机。
3．曲柄压力机一般主要由工作机构、传动系统、操纵系统、能源系统、支承部件等部分组成。
4．注射机成型的一个工作循环包含如下主要工序：塑料预塑、合模注射、保压冷却、开模顶出制品。
5．注射机合模装置的形式按其实现锁模力的方式可分为液压式和液压-机械（组合）式两大类。
6．双动拉深压力机按传动方式可分为机械双动拉深压力机和液压双动拉深压力机，而机械双动拉深压力机按传动系统布置又可分为上传动和下传动两种。
7．液压机按传动形式可分为泵直接传动液压机和泵蓄能器传动液压机。
8．在塑料挤出成型设备中，通常将挤出主机、辅机和控制系统三部分统称为挤出机组。
9．挤出机的主机主要由挤出系统、传动系统、加热冷却系统、机身等组成。
10．塑料注射机的顶出装置可分为机械顶出和液压顶出两种形式。
二、名词解释（3×5＝15分）1．压力机：是用来为模具中的材料实现压力加工提供动力和运动的设备。
2．J11-50：机械压力机，开式单柱固定台压力机，公称力为500KN 3．挤出机最高产量：指加工某种塑料时每小时挤出的最大塑料量，是一个表征机器生产能力的参数，单位为Kg/h4．注射速率：是指单位时间内注射出熔料的容积。
5．分离工序：是指被加工材料在外力作用下，沿一定的轮廓形状剪切破裂而分离的冲压工序，简称冲裁。
三、简答题（5×3＝15分）1．压力机的封闭高度、装模高度及调节量的含义是什么？答：装模高度：指滑块在下止点时，滑块下表面到工作台垫板上表面的距离。
最大装模高度：指装模高度调节装置将滑块调整到最高位置时，对应的装模高度。
最小装模高度：滑块调整到最低位置时的装模高度。
封闭高度：指滑块在下止点时，滑块下表面到工作台上表面的距离，它和装模高度之差等于工作台垫板的厚度。
冲压成型试题及答案
冲压成型试题及答案一、选择题（每题2分，共20分）1. 冲压成型中，下列哪项不是冲压加工的特点？A. 高生产率B. 材料利用率高C. 劳动强度大D. 产品质量稳定答案：C2. 在冲压成型中，冲压材料的塑性变形主要发生在：A. 弹性变形阶段B. 塑性变形阶段C. 断裂阶段D. 恢复阶段答案：B3. 冲压成型中，材料的塑性变形程度通常用以下哪个参数来衡量？A. 硬度B. 屈服强度C. 延伸率D. 弹性模量答案：C4. 下列哪项是冲压成型中常用的润滑剂？A. 机油B. 黄油C. 润滑油D. 凡士林答案：C5. 在冲压成型过程中，为了减少材料的弹性回弹，通常采取的措施是：A. 提高模具硬度B. 增加冲压力C. 降低模具温度D. 增加材料厚度答案：B6. 冲压成型中，材料的厚度对成型质量的影响是：A. 厚度越大，成型质量越好B. 厚度越大，成型质量越差C. 厚度与成型质量无关D. 厚度适中，成型质量最好答案：D7. 冲压成型中，影响材料塑性变形的因素包括：A. 材料的化学成分B. 材料的热处理状态C. 材料的表面粗糙度D. 所有以上选项答案：D8. 在冲压成型中，下列哪项不是影响材料塑性变形的因素？A. 材料的硬度B. 材料的厚度C. 冲压速度D. 冲压温度答案：B9. 冲压成型中，为了提高材料的塑性变形能力，通常采取的措施是：A. 降低材料硬度B. 提高材料硬度C. 增加材料厚度D. 减少材料厚度答案：A10. 冲压成型中，模具的磨损会导致：A. 成型质量提高B. 成型质量下降C. 成型速度加快D. 成型速度减慢答案：B二、填空题（每空1分，共10分）1. 冲压成型中，材料的塑性变形主要发生在____阶段。
答案：塑性变形2. 冲压成型中，为了减少材料的弹性回弹，通常采取的措施是____。
答案：增加冲压力3. 冲压成型中，材料的厚度对成型质量的影响是____。
答案：厚度适中，成型质量最好4. 冲压成型中，影响材料塑性变形的因素包括材料的化学成分、材料的热处理状态和____。
冲压与塑料成型设备复习题.docx
材料成型设备复习题第一部分机械压力机部分1、闭式压力机机身左右两侧封闭，只能从__________ 两个方向送料。
2、模具的闭合高度应小于压力机的(最大______ 高度或最大_____ 高度)。
3、按机身机构形式的不同，曲柄压力机可分为______ 压力机和______ 压力机。
4、曲柄压力机的标称压力是指曲柄旋转至________ 前，某一特定距离或曲柄转角时，滑块允许的最大作用力。
5、双动拉深压力机是具有______ 的压力机6、曲柄压力机滑块行程是指滑块从______ 到________ 经过的距离。
7、 _______ 驱动的曲柄滑块机构常用于大,屮型压力机。
8、 _________ 压力机是具有双滑块的压力机。
特点: ____________ 滑块用来落料或压紧坯料的边缘，防止起皱；_______ 滑块用于拉深成形。
9、冲压成形设备应用最广泛的是：___________ ,摩擦压力机和__________ 。
10、拉深垫是在大，屮型压力机上采用的一种压料装置。
1)它在拉深加工时压住坯料的边缘防止起皱。
2)拉深垫还可用于顶料或用来对工件的底部进行局部成形。
这种装置有_________ 和______ 式两种，均安装在压力机的_____ 里。
11、按工艺用途，曲柄压力机可分为______ 压力机和______ 压力机两大类。
12、压力机常用的离合器可分为______ 离合器和______ 离合器两大类。
13、JB23-63表示压力机的标称压力为______ KN14、 ____ 与制动器是用来控制曲柄滑块机构的运动和停止的两个部件。
15、冲压牛.产屮，需要将板料剪切成条料,这是由_________ 来完成的。
这-•工序在冲压工艺屮称 ________ 「二、判断(正确的在括号内打错误的打X)1.()离合器的作用是实现工作机构与传动系统的接合与分离；制动器的作用是在离合器断开时使滑块迅速停止在所需要的位置上。
冲压注塑模具复习有答案
51. 将侧型芯从成型位置抽至不妨碍塑件脱模的位置，侧型芯在抽拔方向所移动的距离称为抽芯距。 52. 注射模侧向分型与抽芯时，抽芯距一般应大于侧孔的深度或凸台高度的 2～3mm。 53. 塑件在冷凝收缩时对型芯产生包紧力，抽芯机构所需的抽拔力，必须克服因包紧力所产生的抽 芯阻力及机械传动的摩擦力，才能把活动型芯抽拔出来。计算抽芯力应以初始脱模力为准。 54. 在实际生产中斜导柱斜角 a 一般取 15°～20°，最大不超过 25°。 55. 在斜导柱分型及抽芯机构中，可能会产生干涉现象，为了避免这一现象发生，应尽量避免推杆 位置与侧型芯在闭模状态下在水平方向上的投影重合或推杆或推管推出距离大于侧型芯底面。 56. 对于局部是圆筒形或中心带孔的圆筒形的塑件，可用推管推出机构进行脱模。 57. 对薄壁容器、壳体零件、罩子以及不允许有推杆痕迹的塑件，可采用 推板 构不另设复位机构。 58. 对于某些塑件在一次脱模动作完成后，塑件仍然难以从型腔中取出或不能自动脱落，必须采用 二次推出 机构。 59. 模具型腔的数量是根据注射机的最大注射量、合模力 、 塑化能力 来确定的。 推出机构，这种机
14. 塑料模的合模导向装置主要有导柱导向和锥面定位。 15. 注射机通常注射装置、液压传动装置、锁模装置、电器控制系统等组成。 16. 注射模塑成型完整的注射过程包括加料、塑化、注射、保压、冷却和脱模。 17. 在注射成型中应控制合理的温度，即控制 料筒 、喷嘴和 模具 温度。 18. 塑料注射模主要用来成型热塑性塑料件，压缩成型主要用来成型 热固性 塑料件。 19. 注射模按注射机的类型可分为 卧式 立式 和 角式 三种
20. 制备合成树脂的方法有 加聚反应 和 缩聚反应 两种。 21. 推杆、 推管推出机构有时和侧型芯发生干涉， 当加大斜导柱斜角还不能避免干涉时， 就要采用 先 行复位 机构。 22. 塑件的形状应利于其脱出模具，塑件测向应尽量避免设置凹凸结构或侧孔。 23. 为了便于塑件的脱模，在一般情况下，使塑件在开模时留在动模上。 24. 分型面的形状有平面、斜面、阶梯面、曲面。 25. 分型面选择时为便于侧分型和抽芯，若塑件有侧孔或侧凹时，宜将侧型芯设置在垂直开模方向 上，除液压抽芯机构外，一般应将抽芯或分型距较大的放在开模方向上。 26. 为了保证塑件质量，分型面选择时，对有同轴度要求的塑件，将有同轴度要求的部分设在同一 模板内。
冲压与塑料成型设备问答题
冲压与塑料成型设备第二章1 、冲压用的压力机有哪几种类型？各有何特点？答：按工艺用途可分为通用压力机和专用压力机。
通用压力机适用于多种工艺用途；专用压力机用途较为单一。
按机身结构可分为开式压力机和闭式压力机。
开式压力机的机身形状类似于英文字母C;闭式压力机机身左右两侧是封闭的，只能从前后两个方向接近模具操作空间较小，操作不太方便。
2、曲柄压力机由哪几部分组成？答：曲柄压力机由以下几个部分组成：1）工作机构：其作用是将传动系统的旋转运动变换为滑块的往复直线运动。
2）传动系统3）操作系统4）能源系统5）支承部件3、压力机的封闭高度、装模高度及调节量各表示什么？答：封闭高度是指滑块在下止点时，滑块下表面到工作台上表面的距离，它和装模高度之差等于工作台垫板的厚度T; 装模高度是指滑块在下止点时，滑块下表面到工作台垫板上表面的距离；调节量是装模高度调节装置所能调节的距离。
4、曲柄压力机的滑块速度在整个行程中怎么变化？答：滑块在上止点和下止点时，其运动速度为零，而滑块在行程中点时，其运动速度最大。
5、曲柄压力机滑块的许用负荷图说明什么问题？答：其是综合考虑曲柄支承颈扭曲强度限制、曲柄颈弯曲强度限制及齿轮弯曲强度和齿面接触强度限制等而制定出来的。
6 、曲轴式、曲轴拐式和偏心齿轮式曲柄压力机有何区别？各有何特点？答：曲轴式压力机的工作条件比较复杂，行程不可调。
加工技术要求较高。
曲拐轴式曲柄滑块机构便于调节行程且结构较简单，但由于曲柄悬伸，受力情况较差。
偏心齿轮工作时只传递扭矩，弯矩由芯轴承受，因此偏心齿轮的受力比曲轴简单，芯轴只承受弯矩，受力情况也比曲轴好，且刚度较大。
7、如何调节滑块与导轨之间的间隙？间隙不合理会出现什么问题？答：导轨和滑块的导向面应保持一定的间隙，间隙过大无法保持滑块的运动精度，影响上下模具对中，承受偏心载荷时滑块会产生较大的偏斜。
间隙过小润滑条件差，摩擦阻力大，会加剧磨损，降低传动效率，增加能量损失。
《冲压与塑压设备》试卷(A)
五部分构成。
二、选择题（单项选择）（每空2分，共22分）1、通用压力机的主要技术参数有（）A、公称压力B、变形系数C、温度D、以上都是2、（）压力机最大的工艺特点是获得较大压边力A、双动拉深压力机B、冷挤压力机C、高速自动压机D、压铸机3、摩擦压力机的特点是（）A、传动系统为直传式B、工艺万能性强C、压边大D、润滑系统好4、通用压力机按滑块的个数分为（）。
A、单动B、双动C、三动D、以上都是5、在摩擦压力机安装锻模前必须检查模具高度是否在设备闭合高度允许范围内，模具高度（）或（）设备闭合高度方能装模。
A、大于B、小于C、等于D、随意高度6、注射机主要由：注射装置、（）、液压传动系统和电气控制系统等组成。
A、加热冷却装置B、挤出系统C、合模装置D、定型装置7、与曲柄压力机相比摩擦压力机行程可变，没有固定的下死点，是（）设备。
A. 定能定程B.定程C、首选D、定能8、摩擦螺旋压力机按摩擦传动机构分为双盘摩擦压力机和（）摩擦压力机。
A、三盘B、单盘C、四盘D、万能9、评价挤出机螺杆的标准有：（）、产量、名义比功率单耗、适应性、制造的难易等。
A、塑化质量B、中间阀关闭C、上下旋阀与阀套间过大D、锤杆超重所属系︱︱︱︱︱︱密︱︱︱︱︱︱封︱︱︱︱︱︱线︱︱︱︱︱︱考生答题不得越过此线班级姓名学号教研室主任命题人取卷时间送卷时间交印份数10、挤出机的辅机种类虽多，但辅机一般均由五个环节组成：（）、冷却、牵引、切割、卷取。
A、定型B、拉伸C、加热D、挤出三、判断题（每题2分，共20分；正确的打∨，错误的画×）1、通用压力机的类型较多，但工作原理和结构组成是相同的（）2、在压力机的技术参数中，封闭高度比冲模高度多一块垫板厚度。
（）3、750kg空气锤的打击能量就是750kg。
（）4、液压机中，如果立柱与横梁采用双螺母连接形式，应采用预紧方式防止螺母松动。
（）5、Y63—400液压式型材挤压机，公称压力为400KN （）6、注射机按传动方式分为液压式、机械式和液压机械式注射机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
材料成型设备复习题
第一部分
机械压力机部分
1、闭式压力机机身左右两侧封闭，只能从两个方向送料。
2、模具的闭合高度应小于压力机的（最大高度或最大高度）。
3、按机身机构形式的不同，曲柄压力机可分为压力机和压力机。
4、曲柄压力机的标称压力是指曲柄旋转至前，某一特定距离或曲柄转角时，滑块允许的最大作用
力。
5、双动拉深压力机是具有的压力机
6、曲柄压力机滑块行程是指滑块从到经过的距离。
7、驱动的曲柄滑块机构常用于大,中型压力机。
8、压力机是具有双滑块的压力机。
特点：滑块用来落料或压紧坯料的边缘，防止起
皱；滑块用于拉深成形。
9、冲压成形设备应用最广泛的是：，摩擦压力机和。
10、拉深垫是在大，中型压力机上采用的一种压料装置。
1）它在拉深加工时压住坯料的边缘防止起皱。
2）
拉深垫还可用于顶料或用来对工件的底部进行局部成形。
这种装置有和式两种，均安装在压力机的里。
11、按工艺用途，曲柄压力机可分为压力机和压力机两大类。
12、压力机常用的离合器可分为离合器和离合器两大类。
13、JB23-63表示压力机的标称压力为 KN
14、与制动器是用来控制曲柄滑块机构的运动和停止的两个部件。
15、冲压生产中，需要将板料剪切成条料,这是由来完成的。
这一工序在冲压工艺中称。
二、判断（正确的在括号内打√，错误的打×）
1. （）离合器的作用是实现工作机构与传动系统的接合与分离；制动器的作用是在离合器断开时使滑块
迅速停止在所需要的位置上。
2. （）连杆调至最短时的装模高度称为最小装模高度。
3. （）滑块每分钟行程次数反映了生产率的高低。
4.（）离合器的作用是实现工作机构与传动系统的接合与分离；制动器的作用是在离合器断开时使滑块
迅速停止在所需要的位置上。
5.（）滑块每分钟行程次数反映了生产率的高低。
6.（）在曲柄压力机中，飞轮起着储存和释放能量的作用。
7.（）在压力机的技术参数中，封闭高度比冲模高度多一块垫板厚度。
8.（）J36—630—闭式双点曲柄压力机，公称压力为6300KN。
9.（）离合器的作用是实现工作机构与传动系统的接合与分离；制动器的作用是在离合器断开时使滑块
迅速停止在所需要的位置上。
10.（）连杆调至最短时的装模高度称为最小装模高度。
11.（）滑块每分钟行程次数反映了生产率的高低。
12.（）在曲柄压力机中，飞轮起着储存和释放能量的作用。
三、选择
1对于冲压行程较大的工序，当选择压力机标称压力时，并不仅仅是只要满足工艺力的大小就可以了，必须同时考虑满足其才行。
A.压力行程曲线
B. 生产率的要求
2曲柄压力机分为曲轴压力机和偏心压力机，其中偏心压力机具有特点。
A.压力在全行程均衡
B.闭合高度可调，行程可调
C．闭合高度可调，行程不可调 D.有过载保护
3. 液压机与机械压力机相比有和特点。
A．压力与速度可以无级调节 B. 能在行程的任意位置发挥全压
C．运动速度快，生产率高 D. 比曲柄压力机简
4. 模具的闭合高度应小于压力机的（最大装模高度或最大封闭高度）
A．最大装模高度 B.最小装模高度
C．封闭高度 D.最大行程
论述题
1、离合器和制动器的作用是什么？
2. 机械板料折弯机有哪些特点？
液压机部分
1.液压机传统的结构形式是梁柱组合式，框架式液压机最显著的优点是。
2.液压机本体结构形式从机架形式看有、。
3.液压机液压缸通常可以分为、和三种结构。
4.Y32-300是一种类型的压力机。
5.液压机的和可以在大范围内进行无级调节。
6.Y32A-315表示：表示最大总压力
7.液压机的类型虽多，但基本结构组成一般由、、。
16、液压机的标称压力是指设备名义上能产生的最大压力（）
17、液压机的标称压力在数值上等于液压机液压系统的额定压力与工作柱塞（或活塞）总面积的成积（）
18、在液压机中，如果立柱与横梁采用双螺母连接形式，应采用预紧方式防止螺母松动。
（）
19、液压机中立柱的超压预紧主要用于立柱与横梁采用锥台式连接的形式中。
（）
20、水压机中，液压系统的工作介质为乳化液，故可以用于热成形工艺中。
（）
21、Y63—400—液压式型材挤压机，公称压力为4000KN。
（）
22、在液压机中，如果立柱与横梁采用双螺母连接形式，应采用预紧方式防止螺母松动。
（）
液压机与机械压力机相比有和特点。
A．压力与速度可以无级调节 B. 能在行程的任意位置发挥全压
C．运动速度快，生产率高 D. 比曲柄压力机简单灵活
三、简答题
1．液压机的特点有哪些？
2. 液压机的本体机构一般由哪几部分组成？
3. 液压机的标称压力是指设备名义上能产生的最大压力
4、框架式结构是液压机本体结构中常用的一种结构形式，该结构有特点？
二、名词解释题
曲柄压力机标称压力——
曲柄压力机标称压力角——、
曲柄压力机滑块行程——
曲柄压力机最大装模高度——
曲柄压力机封闭高度——
注射机注射量——
注射机注射压力——、
注射机注射速率——
注射机塑化能力——
塑压机部分
一填空
1.挤出机的主机主要由、、、机身等组成。
2.注射装置的主要形式有、、和。
3.注射机加工能力可用机器的和两个参数表示。
4.注射机主要由、、（液压传动系统）和系统等组成。
5.注射机：角式注射机其注射装置轴线和运动轴线相互垂直（成L形）。
6.模板间距：模板间距是指合膜状态下模板与前固定模板工作表面间的距离。
7.根据是否存在螺杆，挤出机分为挤出机和挤出机。
8.为保证塑料始终能在其加工工艺所要求的温度范围内熔融，挤出机上必须设置系统。
9.9.挤出机一般在，，这三个部位进行冷却。
10.一台完好的塑料挤出机由，，组成。
11.挤出机的分流板和过滤网应当设置在和之间。
12.挤出机的辅机种类虽多，但名辅机一般均由五个环节组成、、、、。
13.挤出机的螺杆分段，对常规螺杆而言，一般分为三段即：、和。
14.塑料注射成型的每一个工作循环包括：塑料的塑化、注射保压、冷却成型、顶出制品等基本过程。
15.辅机一般均由以下五个基本环节组成： -- ———。
16.SJ—2—90/30—造粒用塑料挤出机，螺杆直径为 mm，螺杆长径比为 mm。
17.挤出成型设备最关键的部分是。
18.挤出机应用最广泛的加热方法是。
19.挤出成型设备挤压系统主要由和组成。
20.螺杆式注射装置部件，主要由、和喷嘴组成。
21.注射机的动作过程可按预塑加料的先后顺序分为、和三种
选择题
1.公称注射量是指在对空注射的条件下，在最大注射行程时，注射装置所能射出熔体的最大质量。
（）
2.尖锥形螺杆头主要用于流动性较差和热敏性塑料的挤出加工。
（）
3.挤压机中，渐变型螺杆对物料的剪切作用大，适合于加工低粘度结晶型塑料。
（）
4.在挤出机的选择中，螺杆直径一定要大于挤出制品的直径。
（）
5.SJ—2—90/30—造粒用塑料挤出机，螺杆直径为90mm，螺杆长径比为30。
（）
6.公称注射量是指在对空注射的条件下，在最大注射行程时，注射装置所能射出熔体的最大质量。
（）
7.塑料挤出机的冷却系统通过对料筒和螺杆进行冷却和加热，保证塑料在挤压过程中的制要求（）
8.螺杆预塑式注射装置塑化质量好，塑化率高，结构简单，应用于广泛。
（）
9.在常规归螺杆的输送段，物料与料筒内表面的摩擦因数越小，固体输送效率就越高。
（）
10.所有热塑性塑料都可以用挤出成型的加工方法。
（）
11.塑料挤出机的冷却系统通过对料筒和螺杆进行冷却和加热，保证塑料在挤压过程中的制要求（）
12.注射压力小于70MPa的注射机用于加工中，高粘度的塑料且制件的形状，精度要求一般（）
1. 挤出吹塑成型中吹塑的模具通常由-----------组成
A动模部分、定模部分、导向部分
B动模部分、定模部分、冷却装置、切口部分和导向部分154
C动模部分、定模部分、冷却装置、切口部分
D动模部分、定模部分、冷却装置、导向部分
2.、塑料在挤出过程中的热量来源有—————。
A料筒外部加热系统供给的电能转化的热量
B传动系统的机械能通过塑料剪切和摩擦转化的热量
C料筒外部加热系统供给的电能转化的热量和传动系统的机械能通过塑料剪切和摩擦而转化的热量
D、以上都不是
简答题
1. 注射成型机合模机构的作用是？
2. 注射成型机合模机构的作用是什么？
3.塑料挤出机中整体式料筒有什么特点？
4.为什么要对挤出机的料筒和螺杆进行冷却？
5.．喷嘴的主要功能有哪些？
6. 塑料挤出机的辅机一般由那些部分组成？：
7、注射成型机通常由那些部分组成？
8. 塑料在挤出过程中得到的热量有那两个来源？
9. 注射剂工作过程的基本程序是？
10. 注射机的工作原理是？
11. 简述塑料注射成型的工作循环
13.注射机的工作原理是？。
