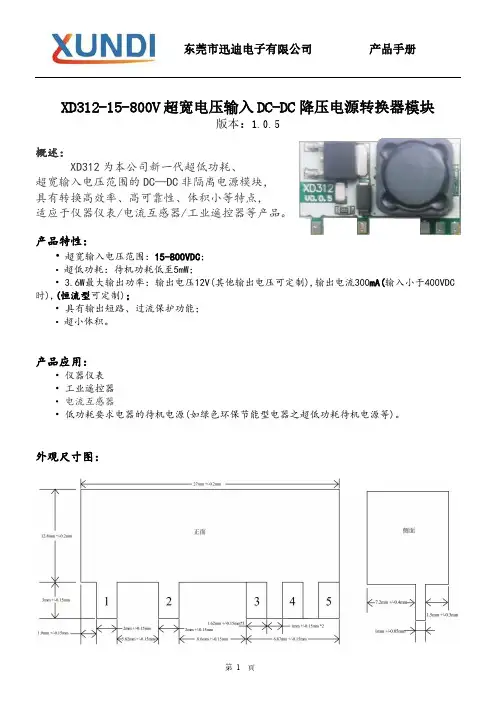

XD312-15-800V超宽电压输入DC-DC降压电源转换器模块手册
XD312-15-800V超宽电压输入DC-DC降压电源转换器模块版本：1.0.5概述：XD312为本公司新一代超低功耗、超宽输入电压范围的DC—DC非隔离电源模块，具有转换高效率、高可靠性、体积小等特点，适应于仪器仪表/电流互感器/工业遥控器等产品。
产品特性：•超宽输入电压范围：15-800VDC；•超低功耗：待机功耗低至5mW；• 3.6W最大输出功率：输出电压12V(其他输出电压可定制),输出电流300mA(输入小于400VDC 时),(恒流型可定制)；•具有输出短路、过流保护功能；•超小体积。
产品应用：•仪器仪表•工业遥控器•电流互感器•低功耗要求电器的待机电源(如绿色环保节能型电器之超低功耗待机电源等)。
外观尺寸图：引脚编号名称功能描述1VIN-负电源输入脚2VIN+正电源输入脚3VOUT+正电源输出脚4CIN外接电容到3脚(VOUT+) 5VOUT-负电源输出脚说明：实际应用中超过上述极限值可能会导致电源模块的永久性损坏。
电气参数：注：1.在输入电压小于模块设定输出电压时，那么模块会以直通模式输出，输出100mA 时，压差0.8V左右；输出250mA时，压差2V左右。
2.上述参数值为常温环境测试下的典型值，实际应用中因工作环境不同可能有所差异。
3.如使用环境温度过高，输出电流需降额使用，具体以实际测试为准。
注：1.C1,C2容量串联后最少需大于2uF,耐压值串联后也应大于输入电压。
当输入处于交流宽范围供电(如AC18~AC400)时，C1，C2建议取10uF及以上。
2.C3取值：输入处于交流宽范围供电(如AC18~AC400)时,C3使用470uF；纯直流供电（如电瓶等）取100uF至220uF即可。
3.D1耐压需大于输入电压。
警告：因该模块为高压供电电源模块，其中将涉及到高电压，为了你的人身与设备安全，在上电调试过程中建议使用交流隔离电源来供电!。

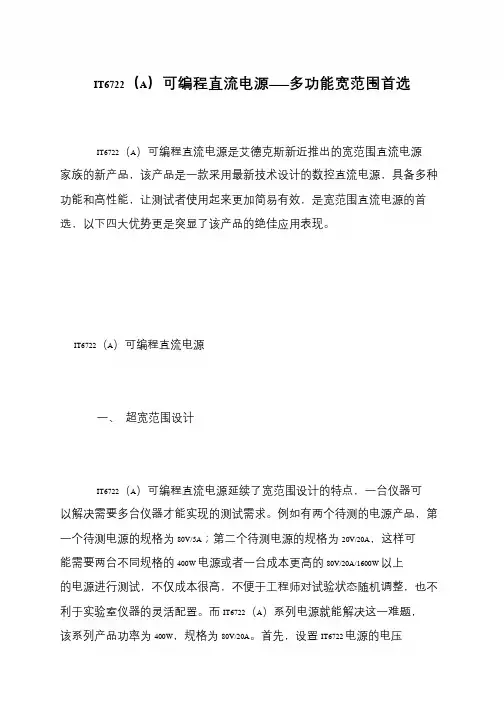

IT6722(A)可编程直流电源——多功能宽范围首选
IT6722（A）可编程直流电源——多功能宽范围首选
IT6722（A）可编程直流电源是艾德克斯新近推出的宽范围直流电源
家族的新产品，该产品是一款采用最新技术设计的数控直流电源，具备多种功能和高性能，让测试者使用起来更加简易有效，是宽范围直流电源的首选，以下四大优势更是突显了该产品的绝佳应用表现。
IT6722（A）可编程直流电源
一、超宽范围设计
IT6722（A）可编程直流电源延续了宽范围设计的特点，一台仪器可
以解决需要多台仪器才能实现的测试需求。
例如有两个待测的电源产品，第一个待测电源的规格为80V/5A；第二个待测电源的规格为20V/20A，这样可
能需要两台不同规格的400W 电源或者一台成本更高的80V/20A/1600W 以上
的电源进行测试，不仅成本很高，不便于工程师对试验状态随机调整，也不利于实验室仪器的灵活配置。
而IT6722（A）系列电源就能解决这一难题，
该系列产品功率为400W，规格为80V/20A。
首先，设置IT6722 电源的电压。
超宽电压输入方案
超宽电压输入方案引言在现代电子设备中，稳定可靠的电源供应是至关重要的。
然而，不同地区的电力标准和供电条件可能存在差异，给电子设备的电源系统设计带来了挑战。
超宽电压输入方案是一种能够适应不同电源条件的设计方案，本文将详细介绍超宽电压输入方案的原理、实现方法和应用场景。
原理超宽电压输入方案的核心原理是利用电源电压变化范围较大的特性，通过合理设计电子设备的电路和元件，使其能够在较宽的电源电压范围内正常工作。
一般来说，超宽电压输入方案的设计考虑以下几个因素：1.电源电压范围：超宽电压输入方案通常设计用于适应不同电源的输入电压范围。
例如，一些设计针对市电供电的设备，能够适应电压波动范围在100V至240V之间；而另一些设计则适用于电池供电的设备，需要适应电池电压范围，如3V至5.5V之间。
2.电源电压稳定性：为了保障设备的正常工作，超宽电压输入方案需要采取措施来消除电源电压的波动对设备造成的影响。
例如，可以使用电源稳压器或开关电源技术来提供稳定的电源电压输出。
3.过压和欠压保护：为了确保设备的安全性和稳定性，超宽电压输入方案通常还需要具备过压和欠压保护机制。
例如，过压保护功能可以通过过压保护电路来实现，当输入电压超过设定阈值时，自动切断电源供应，以防止设备损坏。
实现方法超宽电压输入方案的实现方法可以根据不同的应用场景和设备需求而异。
以下是几种常见的实现方法：1.电源稳压器：通过使用电源稳压器，可以在较宽的电压范围内提供稳定的电源输出。
电源稳压器可以通过反馈控制电路来调节输出电压，使其稳定在设定的数值范围内。
这种方法适用于对电源稳定性要求较高的设备，但成本较高。
2.开关电源：开关电源是一种能够根据输入电压波动自动调整输出电压的电源设计。
通过开关电源的高效能转换，可以实现在较宽的电压范围内提供稳定的电源输出。
这种方法适用于对电源效率要求较高的设备。
3.电源选择器：电源选择器是一种能够根据输入电压的波动切换不同电源输出的设备。
一种高压宽范围输入辅助电源的设计
、 ｛ ）
ｌ胁 － Ｄ ） ２
；
直 接采 样 初 级 开 关 管 的 电流 作 为 电流 内环 反 馈 的 控 制 方法 。 图 ２示 出初 级 电流 反馈 控 制 的 多路 输 出 反激
ｌ 扣 户 盎２而 ｎｄｓ 一 ； ２（Ｌ Ｄｓ２ ｕ １ ． ）
图 ４ 两 个 模 块 组 成 的 Ｉ ＯＰ 系 统 的 小 信 号 模 型 Ｓ
机验证该方案的有效性。
进 行 一 系列 变 换 ， 电路变 得 复杂 ； 使 电压 型 然 存 】 虽 在 系统 高压 下 的绝 缘 及 可 靠 隔 离 的 问题 ．但 无 论
是 交流 电压 母 线还 是 直 流 电压 母 线 ．仅 需 直 接 从
２ 初 级 电 流 反 馈 控 制 方 法
Ｉ
模 块 输 出 电流 的三 环 控 制 ．采 样 各 模 块 输 入 电压
或输 出 电流 的双 环 或 主 从 控 制 ． 以采 样 一 个 模 块
输 出 电压 和 输 出 电流 的控 制 方 法 。 这 里 采 用 适 合 于 串联 模 块 大 功 率 系 统 的 电压
定 稿 日 期 ：２ １ ０１ Ｏ ０１ — —１
输 入 电容 均 压 。但 其 采 样 输 出 电感 电流 作 为 电流
内环 的 反馈 ， 限于 只 有 １路 的输 出情 况 ， 仅 当输 出 为 多路 时 ． 仅 采 样 其 中 １路输 出 的 电感 电流 ， 若 由
于 漏 感 的影 响 。开 关 管 初 级 电流 大 多 数 会 传 递 到 漏 感 最 小那 １ ， 致采 样 不准 确 ， 路 导 因此 提 出一 种
模 块构 成 的 ＩＯ Ｓ Ｐ系 统 。
： 变换器１
一种超宽输入范围的开关电源的设计
一种超宽输入范围的开关电源的设计陈丹江;张伟;肖质红;叶银忠【摘要】A new switching power supply with super wide voltage input range based on boost and flyback circuit was presented in this paper. The boost circuit was controlled by L6561 and flyback circuit was controlled by TOPSwitch. When input voltage was low, this voltage was stepped up by boost circuit and then converted by flyback circuit. ff input voltage was high, this voltage was connected to flyback circuit directly. These two modes were controlled by a hysteresis comparator. The experimental results show that when input AC voltage changes from 25 to 265 V, the output voltage is very stable.%介绍了一种基于升压电路和反激电路的超宽输入范围的开关电源电路.其中升压电路采用PFC控制芯片实现,反激电路采用TOPSwitch控制.在输入电压较低的情况下,采用先升压再DC/DC变换的工作模式;在输入电压较高的情况下,直接采用DC/DC变换的模式.两种模式的切换采用迟滞比较器进行控制.实验结果表明,当输入范围达到交流约25 V~265 V的超宽范围时,该电路仍然能够保持良好的性能.【期刊名称】《电气自动化》【年(卷),期】2011(033)003【总页数】3页(P65-67)【关键词】超宽输入范围;开关电源;升压电路;反激电路;迟滞比较【作者】陈丹江;张伟;肖质红;叶银忠【作者单位】上海海事大学,上海200135;浙江万里学院,浙江宁波315100;浙江万里学院,浙江宁波315100;浙江万里学院,浙江宁波315100;上海应用技术学院,上海200235【正文语种】中文【中图分类】TM460 引言随着开关电源的大量应用，对其要求也在不断的提高，要求其效率高、功率因数高、功率密度高、可靠性高等。
宽输入电压 DC_DC 电源解决方案
宽输入电压 DC/DC 电源解决方案面向工业、汽车和通信应用Applications Requiring Wide V INDC/DC Conversion Delivering High Performance Power Solutions for the Most Demanding SystemsRugged Industrial Equipment• 40V+ Wide V IN operation for 24V backplanes • Isolated bias power for PLCs and motor drives• Integrated FET buck converters for reducingPCB power footprint• Power modules with integrated inductor toincrease power density and reduce EMI • Low noise LDOs for powering precision circuits Advanced Automotive Electronics • 42V/60V Wide V IN rating to survive load dump •>2MHz operation to reduce radio interference • Low standby / shutdown Iq to reduce battery drain • Buckcontrollers for infotainment and USB power •Boost solutions with 3V min V INfor continuous operation during start-stop events • Ultra-small IC packaging to reduce PCB footprint需要进行宽输入电压 DC/DC 转换的应用提供适用于最严苛系统的高性能电源解决方案坚固型工业设备• 超过 40V 的宽输入电压 (V IN ) 操作（适合于 24 V 背板）• 用于 PLC 和电机驱动器的隔离式偏置电源• 用于缩减 PCB 电源占板面积的集成型 FET 降压转换器• 具有集成型电感器（以提高功率密度和降低 EMI ）的电源模块• 用于给高精度电路供电的低噪声 LDO 高级汽车电子部件• 42 V / 60 V宽输入电压 (V IN ) 额定值以安全承受负载突降• 高于 2 MHz 的工作频率以降低射频干扰• 低的待机 / 关断静态电流 (Iq) 以减少电池电量消耗• 用于信息娱乐和 USB 电源的降压型控制器• 具有 3 V 最小输入电压（以在汽车启-停过程中实现连续运作）的升压解决方案• 超小型 IC 封装以缩减 PCB 占板面积灵敏的通信系统• 75 V / 100 V 宽输入电压 (V IN) 操作（适合于 48 V 背板）• 用于给高电流系统供电的高性能降压型控制器和 MOSFET • 用于抑制噪声和缩减 PCB 占板面积的低 EMI 集成型电源模块• 用于控制电源噪声的恒定频率运作• 用于给射频 (RF) 电路供电的高电源抑制比 (PSRR) 和低噪声稳压器Wide V IN ConvertersIntegrated and Easy-to-Use for Space-Constrained ApplicationsON BSTIN OUT FB UV VCC 宽输入电压转换器适合于空间受限型应用的高集成度与易用性Wide V INControllersHigh-Performance for High-Current Power Conversion Needs V V LM5121: Pins for Disconnect Switch Control 宽输入电压控制器面向高电流电源转换需求的高性能LM5121：用于断接开关控制的引脚* (2) ，。
超宽输入电压电源解决方案(含电路原理图)
关键词摘要:非隔离 宽电压输入范围 高耐压降压 蓄电池降压 超宽电压输入 DC-
DC转换器 AC-DC变换器 仪器仪表电源 工业控制辅助电源 宽电压电源模块
设计特色：
• 超宽输入电压范围(10-265 VAC 或13-400VDC）) • 极高能效
• 效率高达65% • 极低的功耗:典型待机功耗小于6mW(@带载100uA时)
元件选择：
R1限流电阻,具体需根据输入电压范围与输出电流而定. C1滤波电容,建议使用0.47uF~100uF电解电容,具体需根据输入电压范围与输出电流而定. C2选用47uF/25V电解电容。 C3输出滤波电容，建议使用47uF~220uF.
Z1 对于12V以下输出模块最大不超过12V；对于12V输出模块最大不超过15V. 注：如果对静态电流要求相对比较严的情况下，建议C1~C3尽量选用漏电流比较小的电容.
特性曲线：
下面仅以PE-12V-B4组成的宽电压电源做说明。
1. 输入电压VS输入电流
)(uA
320
280
240
20
160 0.50
0 10 30 50 70 90 10 130 150 170 190 210 230 250 270 290 310 30 350 370 390
本文所设计的超宽范围输入电压的转换器电源可在输入10～265VAC(或13400VDC)的范围内正常工作(有较宽的输入电压，对外部电压有较大的容限，以保证外部供电电源出现较大波动时 不会损坏系统，同时要有稳定的输出电压以及一定带负载能力，以保证整个系统能够稳定的工作)，适用于全球电 压范围的交流市电又可使用蓄电池（24V，36V，48V，96V，240V,360V....等等）供电。同时也为产品任意采用11 0V电压或220电压，还是使用蓄电池电压均可直接使用提供了方便，能够适用于世界各国的供电电压，包括日本的 100VAC、欧洲的230VAC甚至美国的120/208VAC, 以及蓄电池供电电压（24V，36V，48V，96V，240V,360V....等等）。
PMD15-0512宽电压开关电源
PMD15-0512---电力仪表专用超宽输入电压范围开关电源产品特点：z100~500 Vac/100~700Vdc超宽输入电压范围；z输入输出隔离电压达4kVac；z两路输出隔离电压达4kVac；z高效率,低纹波噪声；z固定开关频率；z可接受单相交流电压或直流电压输入；z输入过电压停机功能，提高高压工作可靠性；z打嗝式过电流保护，输出可持续短路；z采用长寿命低阻抗电解电容；z直焊式镀金引脚。
PMD15-0512是专为电力仪表设计的开关电源，可在65~500Vac或80~700Vdc超宽输入电压下工作，具有5 V和12V两路电压输出，输入与输出和两路输出之间隔离电压均可达4kVac，适用于要求高隔离电压应用场合。
PMD15-0512内设输入侧过电压停机保护功能，当输入电压超过设定值时，电源自动停止工作，从而减小开关MOSFET所受应力，降低在高电压输入下电源损坏的几率，提高系统的可靠性。
由于采用微电流启动低功耗PWM IC，PMD15-0512具有高效率和低待机功耗特点，在700Vdc高电压输入下仍可维持超过70%以上的效率。
规格指标：如无特别说明，表中指标参数测试条件均为Vin=300Vdc，Io=100%，Ta=25℃。
输入工作电压（V） 100~500Vac或 100~700Vdc电压频率（Hz） DC或 47~440输入电流（A） 0.10Typ@Vin=300Vdc，Io=100%泄漏电流（mA）0.25 Max @Vin=220Vac效率（%） 79Typ@Vin=300Vdc，Io=100%待机功耗（W） 0.78Typ@Vin=300Vdc，Io=0输出标称输出电压（V） OUT1：5.15 OUT2：12输出电流（A）*3 1.2A（Peak 1.8A） 0.4（Peak 0.6）电源调整率（mV）20 Max 150 Max负载调整率（mV） 40Max650Typ 纹波电压（mVp-p）*10 ~ +60℃60 Max 120 Max-10 ~ 0℃120 Max 180 Max纹波噪声电压（mVp-p）*10 ~ +60℃100 Max 150 Max-10 ~ 0℃150 Max 240 Max温度系数（%/℃）±0.02 Max ±0.06 Max输出电压漂移（mV）*2 20 Max 180 Max最大容性负载(uF) 40002000 输出电压设定范围（V）*5 5..05 - 5.25 10.8– 13.8输出电压可调范围（V）固定输出启动时间（ ms） 800Typ 维持时间（ms） 30Min保 护输入过压停机电压（V ） 750±50Vdc输出过流保护*4 110~250%Peak@Io2=100%, 自恢复110~250%Peak@Io1=100%, 自恢复输出过压保护齐纳二极管钳位-隔 离输入 - 输出1或输出2 4000VAC 1分钟 Ico=10mA 绝缘电阻>50M Ω@500VDC 输出1 - 输出24000VAC 1分钟 Ico=10mA 绝缘电阻>50M Ω@500VDC环 境工作温度、湿度和海拔高度 -10~+70℃ (请参考图4)，20-90%RH (无结露)，3000m (10000英尺) Max贮藏温度、湿度和海拔高度 -25~+85℃，20-90%RH (无结露)，9000m (30000英尺) Max 振动 10~55Hz ，19.6m/s 2（2G ），3分钟周期，沿X 、Y 、Z 轴各60分钟 冲击 196.1m/s 2（20G ），11ms ，沿X 、Y 、Z 轴各1次 其 他工作频率 82kHz Typ 电路方式反激 冷却方式自然对流重量 95g 外形尺寸 100mm （长） x 50mm （宽） x 30mm （高）1. 示波器测试带宽0~20MHz ，OUT2输出外接一个100uF/25V 电容，ESR<0.1Ω@100kHz ；2. 测试结果是在环境温度为25℃下开机暖机半小时后开始计时，以8小时为一测试周期测得；3. 峰值电流维持时间应小于10秒，无占空比限制，但以分钟为时间单位的平均功率不能超过额定（连续）输出功率率；4. 任何一组输出过电流保护后都会使两组电压同时下降，进入打嗝式保护状态，故障排除后可自动恢复到正常工作状态；5. OUT2输出电压设定值的测试条件为Io1=10~100%，Io2=10~100%，已包含OUT1的交叉调制效应和自身负载调整率带来的外形尺寸及引脚定义：。
超宽电压输入方案
超宽电压输入方案介绍本文档旨在提供一种超宽电压输入方案，该方案可以适用于各种电子设备，满足电网波动较大的情况下设备的稳定工作需求。
超宽电压输入方案的设计考虑了电压范围扩展、稳定性和安全性等因素。
需求分析在许多应用场景中，电力供应的稳定性可能无法保证，电网电压经常发生波动，可能会低于或高于标准电压范围。
为了满足这种情况下设备的稳定工作需求，需要一种超宽电压输入方案。
方案设计超宽电压输入方案主要包括以下几个关键部分：1.输入电压范围扩展：为了适应各种情况下的电压波动，需要扩展输入电压范围。
可以采用适当的电压转换器或稳压变压器，将输入电压变换为设备所需的标准电压范围。
2.稳定性控制：为了保证设备的稳定工作，需要对输入电压进行稳定性控制。
可以采用稳压芯片或电源管理芯片，监测和调节输入电压的波动，确保设备供电的稳定性。
3.安全保护：超宽电压输入方案需要考虑设备的安全性。
可以在输入电压的波动过大时，通过过压保护和欠压保护电路来保护设备。
此外，还可以考虑使用过流保护、过载保护等电路来提高设备的安全性。
4.效率优化：在设计超宽电压输入方案时，还需要考虑电能的有效利用和功率损耗的降低。
可以采用高效的电源转换器、低功耗芯片等电路设计，提高系统的能效。
实施步骤根据上述设计方案，可以按照以下步骤来实施超宽电压输入方案：1.确定设备所需的电压范围：根据设备的工作电压需求，确定合适的输入电压范围。
2.选择适当的电压转换器或稳压变压器：根据设备的功率需求和外部电压范围，选择适合的电压转换器或稳压变压器，进行输入电压的转换与稳定。
3.设计稳压芯片或电源管理芯片电路：根据设备的输入电压稳定性要求，选择合适的稳压芯片或电源管理芯片，并设计相应的电路来监测和控制输入电压的稳定性。
4.添加安全保护电路：根据设备的安全性要求，设计合适的过压保护和欠压保护电路，并将其与输入电压稳定性控制电路相连接。
5.优化电能利用和功率损耗：通过选择高效的电源转换器、低功耗芯片等措施，优化系统的能效和降低功率损耗。
AC_DC非隔离电源方案
超宽电压非隔离AC/DC电源方案【关键词摘要】非隔离电源方案AC/DC电源芯片XD308H BUCK无变压器220V转5V220V转12V220V转24V380V转5V380V转12V380V转24V【概述】非隔离AC-DC电源芯片降压电路，一般采用BUCK电路拓扑结构，常见于小家电控制板电源以及工业控制电源供电。
其典型电路规格包含5V/500mA、12V/500mA和24V/500mA等，满足六级能效要求。
可通过EFT、雷击、浪涌等可靠性测试，可通过3C、UL、CE等认证。
其特点是：电路简单、BOM成本低（外围元件数目极少：无需变压器、光耦）,电源体积小、无音频噪音、损耗小发热低。
1）220V转5V降压电路：输入12~380Vac，输出5V/500mA如图1所示的电路为一个典型的输出为5V/500mA的非隔离电源。
它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。
此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。
电源系统带有各种保护，包括过热保护（OTP）、VCC欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。
电路特点：无噪音,发热低。
220V转5V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。
保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。
压敏电阻RV1用于防雷保护，提高系统可靠性。
功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。
2）220V转12V降压电路：输入32~380Vac，输出12V/500mA如图2所示的电路为一个典型的输出为12V/500mA的非隔离电源。
非隔离电源方案(含电路原理图)
超宽电压输入非隔离电源方案(含电路原理图）【关键词摘要】非隔离电源方案AC/DC电源芯片XD308H BUCK无变压器220V转5V220V转12V220V转24V380V转5V380V转12V380V转24V【概述】非隔离电源方案（AC-DC电源芯片降压电路），一般采用BUCK 电路拓扑结构，常见于小家电控制板电源以及工业控制电源供电。
其典型电路规格包含5V/500mA、12V/500mA和24V/500mA等，满足六级能效要求。
可通过EFT、雷击、浪涌等可靠性测试，可通过3C、UL、CE等认证。
其特点是：电路简单、BOM成本低（外围元件数目极少：无需变压器、光耦）,电源体积小、无音频噪音、损耗小发热低。
1）220V转5V降压电路：输入12~380Vac，输出5V/500mA非隔离电源如图1所示的电路为一个典型的输出为5V/500mA的非隔离电源，输入电源范围:12-380Vac。
它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。
此电路还适合于其它非隔离供电的应用，比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。
电源系统带有各种保护，包括过热保护（OTP）、VCC欠压闭锁（UVLO）、过载保护（OLP）、短路保护（SCP）等。
电路特点：无噪音,发热低。
220V转5V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。
保险电阻RF1为阻燃可熔的绕线电阻，它同时具备多个功能：a)将桥堆D1的浪涌电流限制在安全的范围；b)差模噪声的衰减；c)在其它任何元件出现短路故障时，充当输入保险丝的功能(元件故障时必须安全开路，不应产生任何冒烟、冒火及过热发光现象)。
压敏电阻RV1用于防雷保护，提高系统可靠性。
功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。
2）220V转12V降压电路：输入32~380Vac，输出12V/500mA非隔离电源如图2所示的电路为一个典型的输出为12V/500mA的非隔离电源，输入电源范围:32-380Vac。
XD308H 18~600V超宽电压输入DC_DC降压电源芯片手册
XD308H 18-600V 超宽电压输入DC_DC 降压电源芯片手册1.1产品概述：1.2产品特性：•18-600VDC 超宽输入电压,可适应12-380VAC超宽电压输入；•典型待机功耗小于40mW；•输出电压最大24V，可设定3.3V，5V，12V，24V等单一电压；•输出最大持续电流500mA （峰值800mA),无音频噪音、发热低；•全面的保护功能：✓过流保护（OCP）✓过流保护（OCP）✓过温保护（OTP）✓过压保护（OVP）•SOP8贴片封装；1.3典型应用（非隔离）：•替代低效率的阻容降压供电电路(如低压电器，智能电表，自动化仪表电源等)；•小家电电源•工业控制电源•无刷直流电机电源•LED驱动电源•其他非隔离辅助电源1.4输入电压/输出电流表（典型值）：序号输入电压范围（DC 单位：V）输出电压（DC 单位：V）持续工作输出电流（Max 单位：mA)短时间可承受峰值电流（单位：mA)118-600 3.3500800218-600 5.0500800345-60012500800445-60024500800XD308H 是一款18-600V 超宽范围输入的高压降压型DC-DC 转换器电源芯片，可适应12-380VAC 超宽电压输入(外部加整流滤波)，输出持续电流高达500mA（最大800mA)，无音频噪音、发热低，内部集成全面完善的保护功能（短路保护，过载保护，输出过压保护、输出欠压保护，过热保护等）。
该电源芯片以较低的BOM 成本（外围元件数目极少）方便的实现宽电压高压降压小功率电源解决方案,广泛应用于非隔离型家电产品和工业产品等领域。
1.5封装参考：1.6引脚功能：编号名称描述备注1VCC/BP所有控制电路的电源。
外部旁路电容连接点2GND/S芯片参考地。
内部功率MOSFET的源极。
3FB反馈输入4CS电流检测5,6,7,8DRAIN内部功率MOSFET的漏极1.7功能框图：1.8典型应用电路1)典型应用电路之一（输出电压<12Vdc）：2)典型应用电路之二（输出电压>=12Vdc）：1.9绝对最大额定值(备注1)：1.10推荐的工作条件(备注2)：参数数值单位工作环境温度-40to85°C1.11电气特性：除非特别注明，环境温度T=+25℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超宽输入电压范围电源设计方案
关键词摘要:非隔离 宽电压输入范围 高耐压降压 蓄电池降压 超宽电压输入 DC-DC 转换器 AC-DC变换器 仪器仪表电源 工业控制辅助电源 宽电压电源模块
设计特色：
• 超宽输入电压范围(10-265 VAC 或13-400VDC）)
• 极高能效
• 效率高达65%
• 极低的功耗:典型待机功耗小于6mW(@带载100uA时)
应用领域：
• 输入电压范围变化极宽的蓄电池供电场合（动力车系统、光伏系统、UPS不间断电源、EPS应急电源、光伏逆变器、风光互补控制器、动力电池保护板、BMS电池管理系统等的DC-DC转换供电模块）；
• 工业电器的供电控制(特别是宽电压输入范围的工业控制所用的辅助电源,比如仪器仪表，智能电表，自动化仪表，定时器，工控设备等);
• 家用电器的供电控制(比如WIFI插座、电饭煲、洗碗机及其它白色家电)。
• 其它非隔离供电的应用，比如夜间照明灯、LED驱动、电表及住宅加热控制器等。
设计概述：
在某些特殊的应用场合里，需要电源系统在很宽的电压范围内都能正常工作，如光伏系统、UPS等，尤其在工业现场，电网的电压往往受用电负载的变化而变动，特别是负载较大时情况尤其严重，另外现场环境的干扰尖峰也会叠加在输入电压上一起进入电源电路，致使在恶劣环境下正常供电的电源芯片或其它的元件极其容易损坏。
本文所设计的超宽范围输入电压的转换器电源可在输入10～265VAC(或13-400VDC)的范围内正常工作(有较宽
的输入电压，对外部电压有较大的容限，以保证外部供电电源出现较大波动时不会损坏系统，同时要有稳定的输出电压以及一定带负载能力，以保证整个系统能够稳定的工作)，适用于全球电压范围的交流市电又可使用蓄电池（24V，36V，48V，96V，240V,360V....等等）供电。
同时也为产品任意采用110V电压或220电压，还是使用蓄电池电压均可直接使用提供了方便，能够适用于世界各国的供电电压，包括日本的100VAC、欧洲的230VAC甚至美国的120/208VAC, 以及蓄电池供电电压（24V，36V，48V，96V，240V,360V....等等）。
工作原理：
本设计使用微功耗宽电压DC-DC电源模块和4-5个外围零件来实现一个5V、200mA(或者12V、120mA)
超宽输入电压范围（10-265VAC,或13-400VDC）电源。
此类电源的应用包括工业控制所用的辅助电源。
1.超宽电压输入的 DC/DC 降压型转换器
一些动力车系统及某些工业场合，常需要宽输入电压的直流辅助电源,图1所示的电路为一个典型的输出为5V、200mA的非隔离降压电源。
它通常应用于输入电压变化很大的蓄电池(组)供电场合，比如动力车系统、光伏系统、UPS不间断电源、EPS应急电源、光伏逆变器、风光互补控制器、动力电池保护板、BMS电池管理系统等的DC-DC转换供电模块。
2. 超宽电压输入的 AC/DC 降压型转换器
图2所示的电路为一个典型的输出为12 V、120 mA的非隔离电源。
它通常应用于工业电器的控制(比如仪器仪表，定时器，工控设备等)和家用电器的控制(比如WIFI插座、电饭煲、洗碗机及其它白色家电)。
此电路还适合于其它非隔离供电的应用，比如夜间照明灯、LED驱动、电表及住宅加热控制器等。
元件选择：
R1限流电阻,具体需根据输入电压范围与输出电流而定.
C1滤波电容,建议使用0.47uF~100uF电解电容,具体需根据输入电压范围与输出电流而定.
C2选用47uF/25V电解电容。
C3输出滤波电容，建议使用47uF~220uF.
Z1 对于12V以下输出模块最大不超过12V；对于12V输出模块最大不超过15V.
注：如果对静态电流要求相对比较严的情况下，建议C1~C3尽量选用漏电流比较小的电容.
电路图中直流转换模块(DC-DC Converter)为超低功耗、超宽电压范围输入的DC-DC电源模块，具有宽输入电压、转换效率高、体积小、高低温度特性好、带负载能力强等特点,参考型号:PI-3V3-B4,PI-05V-B4,PE-12V-B4(详见表1)。
表1：DC/DC Converter 型号选择与参数对照表
特性曲线：
下面仅以PE-12V-B4组成的宽电压电源做说明。
1. 输入电压VS 输入电流
序号 型号 输入(AC) 输入(DC) 输出电压输出电流主要特点 典型应用
1
PI-3V3-B4
9V-265V
13V-380V
3.3V
200mA
非隔离,宽电压输入,低功耗,小体积,内置LDO 1)超宽电压输入AC/DC、DC/DC 电源变换器
2)单火线智能开关 2 PI-05V-B4 9V-265V 13V-380V 5.0V 200mA
非隔离,宽电压输入,低功耗,小体积,内置LDO 1)超宽电压输入AC/DC、DC/DC 电源变换器 2)单火线智能开关 3 PE-12V-B4 10V-265V 15V-380V 12V 120mA
非隔离,宽电压输入,低功耗,小体积,内部无LDO
超宽电压输入AC/DC、DC/DC 电源变换器
备注: 以上数据仅供参考，详情请阅读厂家规格书，其他型号及参数请找厂家定制。
2.输入电压VS输出电流(输入电压在低电压段时的输出曲线)
实际运用表明，以上宽电压电源设计方案在宽范围输入及输入电压变化时能够有效保证输出电压稳定,该电源电路具有输入电压宽、效率高、输出稳定等优点，可应用在具有超宽输入电压范围的电源供电系统中。
