CJD50自动定量包装机说明书

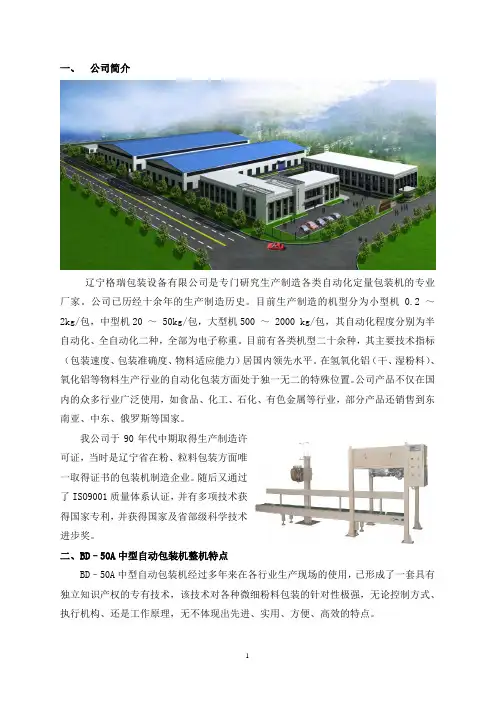

BD-50A___中型包装机技术说明
一、公司简介辽宁格瑞包装设备有限公司是专门研究生产制造各类自动化定量包装机的专业厂家。
公司已历经十余年的生产制造历史。
目前生产制造的机型分为小型机0.2 ～2kg/包，中型机20 ～ 50kg/包，大型机500 ～ 2000 kg/包，其自动化程度分别为半自动化、全自动化二种，全部为电子称重。
目前有各类机型二十余种，其主要技术指标（包装速度、包装准确度、物料适应能力）居国内领先水平。
在氢氧化铝（干、湿粉料）、氧化铝等物料生产行业的自动化包装方面处于独一无二的特殊位置。
公司产品不仅在国内的众多行业广泛使用，如食品、化工、石化、有色金属等行业，部分产品还销售到东南亚、中东、俄罗斯等国家。
我公司于90年代中期取得生产制造许可证，当时是辽宁省在粉、粒料包装方面唯一取得证书的包装机制造企业。
随后又通过了ISO9001质量体系认证，并有多项技术获得国家专利，并获得国家及省部级科学技术进步奖。
二、BD–50A中型自动包装机整机特点BD–50A中型自动包装机经过多年来在各行业生产现场的使用，已形成了一套具有独立知识产权的专有技术，该技术对各种微细粉料包装的针对性极强，无论控制方式、执行机构、还是工作原理，无不体现出先进、实用、方便、高效的特点。
1.包装机速度快、效率高。
在外部系统正常情况下，它的包装速度为500 - 750袋/小时（此数值由物料性质决定）。
2.称重准确度高。
BD-50A中型自动包装机可稳定保证±0.1～0.2%的准确度。
3.粉尘控制效果好。
在包装机工作期间，肉眼看不到有粉尘外泄。
工作现场环境指标达到国内劳动卫生标准要求。
4.处理物料能力强不论物料的流动性如何，包装机都能稳定可靠的加料和称重计量。
5.多种包装封口形式我公司可根据不同物料提供多种封口形式：a 热合封口形式；b 缝纫封口形式；c 先热合封口后缝纫封口（针对包装袋内衬塑料膜）。
用户可综合自动化程度、生产效率、工程投资的各方面因素来选择使用。
CJD50自动定量包装机说明书讲解
CJD50型自动定量包装机使用说明书无锡力马化工机械有限公司1.概述2.技术特性和使用条件3.本机组成及功能流程4.安装指南5.操作使用6.安全通则7.维护保养8.故障排除1概述CJD型包装机是在消化吸收外国先进自动定量包装机的技术基础上，进行国产化设计制造的产品，是包装计量颗粒状的物料（如聚丙烯、DAP）的新一代设备，本机通过智能电控系统的控制，由人工套袋、自动完成夹紧、给料、称重、放袋等工序，配以输送、缝纫等辅机，形成一条包装计量、封口输送生产线。
2技术特性和使用条件2.1物料及称重能力2. 1.1物料名称：尿素2. 1.2单包重量：50公斤2. 1. 3包装能力：1000包/小时2.2.4称重精度：±0.2%2.2电源电压：380V 允许误差：+10%-15%频率：50HZ允许误差：±5%2・5压缩空气a> 压力：0. 5~0. 6MPab、用量：0.3m3/min2・6基本参数基木参数见下表：电子秤数目每袋质量生产能力2 50Kg 1000 包/小时2・7全机重量：〜900Kg2.8木机组成及功能流程2.9木机由下列部件组成：a＞分料斗b、给料装置c、电子秤d、落料斗e＞气动控制系统f、电控系统3.0功能流程包装物料由用户料仓流入呈八字型分料斗后，分别进入给料装置，当电控系统接到称量开始的指令，给料装置的两个执行元件一一粗进料气缸和细进料气缸同时动作，即进料弧门打开，物料流入料桶（这时料桶底门应处于关闭状态）计量开始，当料桶内的重量达到预定设定的粗加值时，粗进料气缸复位，进料弧门关闭一部分，这时，物料仍能从该弧门的小孔中继续流入料桶，当流入量达到预先设定的细加值时，细进料气缸复位，进料弧门完全关闭，电控系统显示实际称重量，一次称量周期结束。
包装袋被夹住后，料桶底门打开，计量后的物料经落料斗进入包装袋内，按预先设定的时间，料桶底门关闭, 若关闭位置正确，下一次称量过程随即自动进行，若关闭位置不到位, 则称量过程停止。
包装机使用说明书-第五章 操作方法及步骤
BT系列自动包装机械使用说明书欢迎购买本公司生产的自动包装机。
请您在使用本机器之前，详细阅读使用说明书，以保证机器的正常安装使用。
本公司还有许多其它规格类型的产品，如用户有需要，可与本公司联系，本公司将竭诚为您服务，满足您的要求。
由于本公司的产品在不断的改进和提高，由此而未预告性能修改的情况发生时，敬请您原谅，您可向本公司的销售部门及维修服务人员咨询。
目录第五章操作方法及步骤5-1开机前的准备5-1-1颗粒机型的开机前准备1、检查机器上安装的容杯与制袋用的成形器是否与您所需求的相符，包装材料是否符合使用要求。
2、用手将离合器手柄逆（顺）时针转动，使上离合器与下离合器脱离。
3、用手逆时针方向转动上转盘一周，在旋转过程中，下转盘下方的下料门应能够顺利地打开或关闭。
（注意：通过旋转调节螺环来调节容量的机型，在调节容杯容量时，要适当调节拨门杆的高度，使拨门杆不顶住下料门，且能够顺利打开或关闭下料门。
（见图3-11）4、将包装材料在架纸轴上，并装上挡纸轮及挡套，把装好包装材料的架纸轴放在架纸板上（见图3-6，图5-1），注意包装材料的印刷面方向与对应机型的图示相符，将包装材料与成形器对正，使挡纸轮及档套夹紧包装材料并拧紧手旋钮。
5、向下拉动包装材料，按图3-6所示，并将包装材料插入成型器中向下拉动放入图3-6两滚轮之间，按下输纸键，使两滚轮压住成形后的包装材料。
图5-15-1-2粉类机型的开机前准备1、检查机器上安装的容杯与制袋用的成形器是否与您所需求的相符，包装材料是否符合使用要求。
2、将包装材料在架纸轴上，并装上挡纸轮及挡套，把装好包装材料的架纸轴放在架纸板上（见图3-6，图5-1），注意包装材料的印刷面方向与对应机型的图示相符，将包装材料与成形器对正，使挡纸轮及档套夹紧包装材料并拧紧手旋钮。
3、向下拉动包装材料，按图3-6所示，并将包装材料插入成型器中向下拉动放入图3-6两滚轮之间，按下输纸键，使两滚轮压住成形后的包装材料。
定量包装机说明书.pdf
YTD60K-M-1自动定量包装机说明书安徽友特设备工程有限公司电话（TEL）：0551—5116216 5651827 传真（FAX）：0551—5650727 网址（http）：电子邮箱（E-mail）：hfyt＠目 录1．包装机的概述、命名方式。
2．包装机的主要技术参数。
3．包装机的安装。
4．计量斗位置恢复及各执行机构的原位置检查。
5．定值控制器说明。
6．标定。
7．工作参数设置。
8．配方的查询与修改。
9．操作。
10. 错误及报警信息。
11．相关术语说明与举例。
12．维护与要求。
1、包装机的概述、命名方式YTD自动定量包装机是机电一体化高新技术产品，由喂料器、计量斗、气动袋夹、传感器、称重定值控制器及电子控制系统组成。
可实现除人工上袋外全部自动控制过程。
包装机的命名方式YTD □□□ --- □友特 称量范围 喂料方式YTD60K-M-1 表示最大称量为60Kg，门式喂料器2、包装机的主要技术参数3、包装机的安装本包装机重量轻、结构简单、安装方便。
选择好安装地址，将包装机吊装到位，校平，用M12膨胀固定包装机基脚即可。
电源提供： AC220V±10% 50Hz 2KW 接地电阻小于4Ω。
按要求接入各端子即可。
如供电电压波动范围在±10%以内，超过此范围必须使用稳压器，设备安装位置应远离电磁干扰源。
气源提供：0.4--0.6Mpa 2m3/h 用 M8气管接入包装机二联件气源输入端即可。
4、计量斗位置恢复及各执行机构的原位置检查安装完成后，将包装机箱门打开，取下计量斗的固定件，将传感器与计量斗安装到位（出厂时为保护传感器卸下计量斗），注意传感器安装对称。
检查喂料门、计量斗、卸料门、夹袋等机构位置是否正常以及气动部分的阀、管、螺丝有无松动、脱落、是否出厂时的原位置。
将气源打开，给包装机通气，气压调节在0.4--0.6Mpa（注：二联件上有调节器将调节圈往上提，然后向“+”旋转，增大压力，反之则减小压力）。
全自动打包机说明书
全自动焊管打包机说明书一．全自动焊管打包机用于完成焊管生产线末端焊管的收集及堆积成型（六边形或矩形）工作，有效提高生产效率，自动运行平稳，无需操作工人值守，减轻人工劳动强度，提高生产线自动化程度。
同时消除焊管冲撞敲击噪声，去除磕碰伤，提高产品质量，并消除安全隐患。
二．全自动焊管打包机技术参数：外形尺寸：6000×6000×1700mm总重量：15.5T总功率：18Kw钢管长度6米到12米范围内均可使用。
型号管径范围机组出管速度DB50 Ф≤50mm≤120m/min□≤40mm≤100m/minDB114Ф50～114mm□40～□90mmDB273Ф114～273m≤50m/min□90～214mm三．各种钢管打包的规格如下表所示：规格包装数量件重kg 规格包装数量件重kgDN15 217 ≤1406 Ф133 19 ≤1461DN20 169 ≤1463 DN80 37 ≤1755DN25127 ≤1794 DN10019 ≤1248DN32 91 ≤1645 DN12519 ≤1535DN40 61 ≤1415 DN15019 ≤2057DN50 61 ≤1800 Ф219 7 ≤1324DN65 37 ≤1478 Ф159 19 ≤1973Ф108 19 ≤1180四．打包机由以下几大部分组成，分别为：控制系统，液压系统，输送总成，驱动总成，升降总成及小车总成。
五．打包动作过程由驱动总成拖动输送总成将钢管输送到升降总成上，并将钢管自动的排成所要求的层数及每层所需的数量，每堆到升降总成上一层钢管都由顶齐装置将钢管一端顶齐，确保每捆钢管的端面是平齐的。
由驱动总成拖动升降总成升降。
当一捆钢管堆砌完成后，升降总成下降将堆砌成型的整捆的钢管放到小车总成上，由小车总成将整捆的钢管拉出至打捆的工作位，人工打捆完成后将打好捆的钢管移走，小车总成回到升降总成下面等待下一捆钢管的到来。
自动定量包装机设备管理制度
自动定量包装机设备管理制度设备基本信息一、设备信息设备名称：自动定量包装机启用时间：年4月型号/规格：CJD50 设备类别：A所在生产线：包装制造厂家：辅助设施：两个料仓、缝包输送机、倒包输送机、转向输送机、并线输送机、棘辊输送机、DS-9C缝包机、折边机、喷码机、控制箱及控制仪表电气元件等管理责任人：操作责任人：维修保养责任人：、二、设定运行参数：1、整套系统各设备运行良好，满足生产要求；2、称量精度：0.02级，最大包装能力：≥18包/分钟（50公斤/袋）；3、进料形式：为重力进料，进料、称重、卸料松袋全过程自动控制，相互联锁三、备品备件名称：1、输送机备品备件：PVC输送带P25-15A绿色厚4㎜×宽350㎜×长8700㎜缝包输送机用PVC输送带P25-15A绿色厚4㎜×宽600㎜×长5100㎜倒包输送机用PVC输送带P25-15A绿色厚4㎜×宽600㎜×长6700㎜转向输送机用PVC输送带P25-15A绿色厚3㎜×宽600㎜×长4100㎜并线输送机用折边机三角皮带Z480 LP1200缝包机三角皮带A800 带座轴承SF2072、DS-9C型缝包机（日本纽朗）备品备件：①针棒、曲轴有关的零部件：062151缝线夹紧螺母缝针（DR-H30#26）B20001 032171针棒抱合11/64S40002螺钉302021针棒曲轴032141针棒曲轴销1S5×6螺钉 302101缝针线平衡 4B5×10螺钉②压脚关联的零部件：压脚（右边）102162 压脚组（右边）半自动给袋102161 压脚组（左边）纸带使用102136A 压脚组（左边）半自动给袋102134A 压脚组（左边）062251A 102321A压脚组（螺钉）袋口折叠使用③送袋机构和针板关联的零部件：送料齿（前）304131 送料齿（后）104072 螺钉11/64S40505 螺母11/64N40204 针板104123 螺钉11/64S40074 钩针03321 针轴承3A03013 针轴承3A03014 针轴承3A03016 针轴承3A03019 针轴承3A03020 送料齿根基304071 气缸J01002 油封D04011 油封D04012 油封D04015 球连杆组（右）063072A 球连杆组（左）063092A 摇动片总成106032C 三角皮带A8003、电、气元件备品备件：消声器PSL-01 PSL-02 PSL-03 空气过滤组合AC20A-20G电磁阀SYJ7120-5D-01 DC24V不锈钢调速接头JBLA-8×6 ZG1/4 JBLA-10×8 ZG3/8不锈钢快拧直通接头JBZ-6×4 ZG1/8 JBZ-8×6 ZG1/8 JBZ-8×6 ZG1/4气缸MDBC63-35J（拉杆和活塞杆为304） CDQ2A63-60DCM（拉杆和活塞杆为304）MDBL63-130J（拉杆和活塞杆为304） CDA1BNQ50-64+26-XC10（拉杆和活塞杆为304）4、驱动装置：折边机电机YB2-63M2-4 B14 0.18KW 缝包机电机YB2-80M1-4 B3 0.55KW缝包输送机电机YB2-90L-4/1.5KW 减速器RWP47-34.73-YB2-90L-M1-0倒包输送机电机YB2-90L-4/1.5KW 减速器RWP47-19.27-YB2-90L-4P-0-M转向输送机电机YB2-90L-4/1.5KW 减速器RWP47-19.27-YB2-90L-4P-0-M并线输送机电机YB2-90L-4/1.1KW 减速器RWP47-19.27-YB2-90S-4P-0-M1棘辊输送机电机YB2-90L-4/1.1KW 减速器RWP37-10.11-YB2-90S-M1-0四、润滑及密封：输送机的电机减速器在使用前应加入N150超负荷工业齿轮油至油标或油器的居中位置，减速器初次运转半个月后应更换润滑油，以后每隔3个月必须更换一次润滑油。
CJD25说明书(电气)
拨开关
袋夹住
有称完 信号吗
延时 Y
放料
N
4
按袋夹放松钮
放料完毕
松袋夹
图（2）
3、按照电控系统图敷设好各部电缆，并按端子接线图将各线端连接好。
4、对照电气图纸仔细查对各部分接线状况，特别要注意传感器接线一定要
正确，否则将有可能损坏传感器和称重控制器。
传感器接线完毕，须在称重控制器七芯插头处用万用表检查接线状态。
按 FUNC
CHG/ENT
9
CHG/ENT
8 位显示设置方式将显示“[”。
5
（7）零位校正 校正前请检查称量体上没有不必要的负载。并检查显示窗中状态显示 STAB（稳
按 ZERO
CHG/ENT
定）发亮。秤量体发生晃动，稳定灯熄灭。
校正结束。正常结束重量显示为 □ . □□ 。出现异常请查故障表。
累积显示中将出现零位校正显示符（CAL—ZERO），当显示符消失，零位 （8）将砝码放置在秤量体上，并使各传感器受力基本一样。并确认没有其他 附加力作用在秤量体上。 （9）量程校正
再次检查稳定灯有没有亮。
按1
CHG/ENT
CHG/ENT
砝码重量 累积显示中将出现量程校正显示符（CAL—SPAn），当显示符消失，量程校 正结束。正常结果，重量显示器显示砝码重量。出现异常请查故障表。 （10）校正结束后，将砝码去掉。如果重量显示不为零，可再次进行零位校 正，并用砝码检查重量显示的正确性。
9 额定重量 预置皮重
设置值锁定
其中：方式 0 中，1、2、3、4、5、6、7、8、9 栏，方式 1 中 1、7 栏的参 数须通过实物试车后才能确定。其它方式条目中的各项参数出厂时已经确定。拥 护一般不必作调整。
包装机CJD50L说明书(103104BC)祥解
CJD50L型包装机中华人民共和国无锡力马化工机械有限公司目录1、概况2、技术特性和环境条件3、组成和功能流程4、安装说明5、使用调试说明6、安全操作规程7、维修保养、故障排除8、易损备件明细表9、附图1概况：CJD50L型包装机是以螺旋送料,气缸带动弧门给料方式，对称重进行实时控制的净重式电子秤包装机。
适用于流动性一般的粉状物料的计量包装。
本机电控系统具有称重显示、自动去皮、自动调零、自动误差修正、超差报警和自诊断功能。
2 技术特性和环境条件2.1 技术特性：称重范围：50Kg/bag称重精度：≤±0.2%包装能力： 700～800bags/h包装袋材料：内涂膜聚丙烯编织袋包装袋尺寸： 970×550mm2.2 环境条件2.2.1 气象条件海拔高度：工作温度：0～40℃相对湿度：≤80%2.2.2 公用条件电源电压：380V±10% 50HZ±5%功率：～9Kw(包装机部分)空气介质：无爆炸危险，无腐蚀接地电阻：＜10欧姆（单线接地）气源：无水、无油、干燥仪表气气源压力：0.5～0.6Mpa耗气量：0.3Nm3/ min(包装机部分)3组成和功能流程3.1组成本机由以下部件组成：（1）插板阀；（2）双螺旋送料器；（3）给料装置;（4）电子秤；（5）中间卸料仓；（6）包装口；（7）电控系统3.2主要结构简述3.2.1插板阀：本部件由框架、插板、丝杆、链条、链轮等组成3.2.2双螺旋送料器：由箱体、大小螺旋、等组成，用于向电子秤输送物料。
3.2.3给料装置:由箱体、给料气缸、弧门等组成，用于截断物流。
3.2.4电子秤：由箱体、秤桶、传感器等组成，是整机的心脏部分。
3.2.5中间卸料仓：本部件上接电子秤，下接包装口,由上部卸料斗、中间仓外壳、卸料斗等组成，是二台电子秤与包装口之间的过渡装置。
3.2.6包装口：由袋夹体、气缸组成，物料通过它进入包装袋。
3.3电控系统组成（1）电气控制柜（2）气控系统3.3.1电气控制柜：由称重控制器、可编程控制器、操作按钮、指示灯等组成。
DCS系列电子定量包装秤使用说明书
DCS系列电子定量包装秤使用说明书尊敬的用户，您好！感谢您对我公司的支持与信任，欢迎使用我公司的产品。
在使用本产品前请您详细阅读本手册。
※我公司对此《使用说明书》持有最终解释权。
※本产品有任何技术改进或变动，恕不另行通知。
不便之处，敬请原谅！※本手册已通过仔细核对，但不排除有少量文字错误的可能性。
如有发现，敬请联系本公司客户服务中心。
※使用前敬请仔细阅读本《使用说明书》的操作说明与提示，并只使用本公司提供的配件，以免造成无法预期的损坏。
如果您擅自使用不正规的配件，此行为将违反本产品的保修条款，将导致保修自动失效，甚至可能危害您及他人的安全。
对此造成的一切损失，本公司不承担任何责任。
第一章产品概述DCS系列电子定量包装秤是我公司自行生产和设计的新一代高新科技产品。
本系列产品集定量计量、生产数据统计功能于一体。
与本公司的辅助产品结合使用时，可实现定量灌装、生产日期打码、自动封口、折边封口、数据通讯等功能。
DCS系列电子定量包装秤是目前定量包装生产线上最广泛使用的电子定量包装秤产品。
其主要特点是：使用范围广、操作简便、性能稳定、维护简单、拓展能力强等。
是粮食、饲料、化工、制糖、种子、杂粮等行业的定量灌装生产线上必选设备。
为广大用户提高计量精度、提升生产效率、节约能耗、减少劳力成本做出重大贡献。
得到用户的一至好评。
第二章操作说明1.控制箱正面面板说明面板指示灯定义：快加：该指示灯亮时，表示快加输出有效；中加：该指示灯亮时，表示中加输出有效；慢加：该指示灯亮时，表示慢加输出有效；到量：该指示灯亮时，表示计量已经结束，计量已经达到目标值；报警：该指示灯亮时，表示控制仪表出现故障或操作错误发生警报提示；手/自动：该指示灯亮时，表示设备处于自动运行状态；加料：该指示灯亮时，表示设备处于手动或自动计量加料，仪表输出加料信号有效；放料：该指示灯亮时，表示输出计量机构放料信号有效；夹袋：该指示灯亮时，表示输出夹袋信号有效；暂停：该指示灯亮时，表示设备处于手动暂停状态。
CJD1000说明书(103127)
CJD1000型包装机中华人民共和国无锡力马化工机械有限公司目录1、概况2、技术特性和环境条件3、组成和功能流程4、操作指南5、注意事项6、维修7、安装说明8、常见故障处理9、附图1概况：CJD1000型包装机是以螺旋送料，气缸带动弧门给料方式，对称重进行实时控制的毛重式电子秤包装机。
适用于流动性较差的粉状物料的计量包装。
本机电控系统具有称重显示、自动去皮、自动调零、自动误差修正、超差报警和自诊断功能。
2 技术特性和公用条件2.1 技术特性：称重范围：500~1000Kg/bag称重误差：±0.1%包装能力：20bags/h包装袋尺寸：用户提供2.2. 公用条件电源电压：AC380V±10% 50HZ±2%功率：~11Kw (单套)气源：无水、无油、干燥仪表气气源压力：0.5～0.6Mpa耗气量：0.3Nm3/ min3组成和功能流程3.1组成本机由以下部件组成：（1）插板阀；（2）破拱机；（3）双螺旋送料器；（4）给料装置；（5）称重器(地中衡)，含过渡接管、夹袋、挂袋、吊钩、称重机架及电子平台秤等；（6）电控系统；（7）气控系统；（8）吹气鼓袋系统；（9）钢平台；（10）输送机I、II主要结构简述：3.1.1插板阀：本部件由框架、插板、丝杆、链条、链轮等组成。
3.1.2破拱机：由破拱电机、破拱料仓、破拱轴等组成，用于将结块的物料打碎。
3.1.3双螺旋送料器：由箱体、大小螺旋等组成，用于向电子秤输送物料。
3.1.4给料装置:由箱体、给料气缸、弧门等组成，用于截断物流。
3.1.5称重器(地中衡)：本部件集过渡接管、袋夹、吊钩、称重机架及电子平台秤于一体，其功能是在称重时夹紧固定好包装袋，由电子平台秤称量包装袋内物料的重量，是整机的心脏部分。
3.2.3 气控系统：由空气过滤组合、电磁阀、配流块、消声器等组成。
3.2.4 吹气鼓袋系统由风机、气动蝶阀组成。
4. 操作指南4.1 开机准备a.检查物料是否进入包装机。
全自动打包机操作、保养作业指导书(已解)
SG/GD222.01（B）全自动打包机操作、保养作业指导书2008.06.06 A/01 共3页1.目的：本作业指导书用于指导操作者安全操作、保养全自动打包机。
2.适用范围：适用于广州永兴全自动打包机。
3.开机前准备：（1）操作者需了解该设备的基本结构和工作原理，掌握本机的正常使用方法，经过设备培训及考核，合格后持上岗证才可操作此设备；（2）对照《设备交接班记录》，检查设备是否存在故障问题；（3）检查设备电源线插头与插座对接是否安全可靠；（4）操作者开机前先检查打包机上卷料,不足应取下带盘将带卷装入带盘架；（5）根据现场《点检表》检查烫头、链条、导轨等部件是否正常。
并如实做好记录，如有问题应立刻通知设备保全人员；4.操作须知：（1）打开电源开关：把操作面板上第一个旋钮开关打到POWER上；（2）电源接通后操作者应检查打包机排烟风扇运转是否正常，如无异常方可让机器继续运行，否则需及时报修。
（3）按下起动按钮READY，打包机正式起动；打包带自动送到位；（4）设备开机前操作者需提前10分钟接通打包机电源,进行烫头预热。
预热完成后,确认选择开关打到MANV手动状态，再按一下手动打带按钮START，先试捆三件,检查粘合、拉紧和粘合处打包带对正状态,如试捆三件都合乎要求时方可打到自动状态进行正式工作；（5）使用过程中，如发现异常，操作者应立即停机报修；（6）设备使用过程中禁止随意晃动检测工件的光电开关；（7）收带拉紧力在调节好后应固定挡位，禁止随意调节；（8）操作工要每隔两小时对烫头检查一次并对烫头表面的氧化皮、带屑、胶等杂物进行清理，同时要用压缩空气清理内部的带屑，对于检查时间、内容、结果要在交接班记录里做好相应记录。
检查清理后要连续打几条空带并用手撕开检查粘接口的粘接效果，如没有明显的粘连或撕裂现象，在顶刀正常的情况下应该调节温度以保持良好的加热状态。
5.停机须知：（1）停机前必须保证设备滚筒工作台面上产品已全部导出,严禁停机后设备滚筒工作台面上仍有产品；（2）先把选择开关打到MANV手动状态,再把电源开关打到OFF关闭状态,最后拔下设备电源插头；（3）按照TPM要求进行必要的清洁、清扫、润滑；及时清除粉尘、带屑及地面杂物，确保电、气处于关闭状态。
自动定量包装秤说明书
自动定量包装秤即将散状的物料，按照规定之重量分装的设备，因具有称量速度快，称量精度高，省力，省人，操作简单以及维护方便等特点，所以，现被广泛应用于工农业自动化生产自动定量包装。
一、原理
利用称重传感器、称重仪表、称重变送器将称重信号转换成PLC能够识别的信号，再利用PLC可编程的进行编程得到我们需要各种动作。
合理的利用机械设计、机械加工、钣金技术、表面处理等技术制作执行机构在配合控制系统形成完美组合。
二、分类
1、无斗自动定量包装秤
无斗自动定量包装秤又名毛重秤、绞龙秤、其称重定量控制过程较为简单，将被包装物品直接装进容器或包装袋内称重，通过控制放料口门开的大小，来达到定量控制过程。
液体的定值灌装较多地采用这种形式。
特点：结构简单、精度高
2、有斗自动定量包装秤
有斗自动定量包装秤又名净重秤，其控制控制过程是通过一个中间计量斗来完成定量放料过程，开始时，计量斗的放料门关闭，打开上部的加料口进行定值加料，达到目标值时关闭加料口，并打开放料口将物料入容器或包装物，再进入下一个控制循环。
为了提高工作效率，可使取多种加料速度，一般为双速，即快加与慢加。
也可采用双秤轮作的高速定值控制。
特点：一体化结构、精度高、速度快，该种结构多为专用称重控制设备所采用。
以上就是有关自动定量包装秤的一些简单介绍，希望对大家进一步的了解有所帮助。
自动定量包装秤安装作业指导书
自动定量包装秤安装作业指导书
1、危害辨识
1.1 安装过程中注意与设备专业安装的交叉作业伤人；
1.2 包装秤控制柜的就位过程中，要安排足够的人力，统一指挥，小心伤人；
1.3 焊接时应采用等电位焊接，防止损坏传感器。
2、物资验收
2.1 根据技术协议，核对到场的设备是否满足协议上所规定的各技术标准；
2.2 核对到场设备是否完好，型号及数量是否与要求一致（传感器型号及量程、二次表等）；
2.3 核对各产品合格证及技术资料是否齐全，特别是关键设备的安装及使用说明书；
2.4 核对备品备件型号及数量是否与技术协议上一致。
3、安装位置选择
3.1 机械部分由设备专业负责安装，电控部分由我方负责；
3.2 控制柜应选择干燥、粉尘少的场所安装；
3.3 若所包装物料可产生空间易爆粉尘时，要考虑适当的防爆等级。
4、安装准备
4.1 设备安置到安装现场；
4.2 选择适当的供电回路，确保供电安全稳定。
5、安装注意事项
5.1 如有厂家技术人员到场，应在厂家技术人员的指导下完成安装；
5.2 电气和仪表信号电缆必须完全分开，接线规范，标识清晰；
5.3 安装时传感器应拆卸下来，待秤体完全安装、调整到位后再将传感器装上；
5.4 传感器安装应保证调整水平，然后用至少25Kg标准砝码挂在料桶上将秤校准；
5.5 仪表设备保证有效接地，尽量不与电力地线混用。
定量包装机自动包装生产线安全操作及保养规程
定量包装机自动包装生产线安全操作及保养规程前言定量包装机是现代化包装生产线中重要的组成部分之一，广泛应用于食品、医药、化工等行业，具有效率高、精度高、自动化程度高等优点。
然而，这些高精度、高速度的生产设备也存在一些安全隐患，如果操作不当，易导致设备故障、人员受伤等问题。
因此，为了保障生产线的正常运行以及员工的安全，制定此文档，规范定量包装机的安全操作及保养规程。
安全操作规程1. 人员管理定量包装机生产线需要配备专职操作人员，应从具备相关专业技能、有执业资格证书的人员中招聘。
严禁任何未经培训和考核的人员操作设备。
2. 设备室内安全操作人员进入设备操作室前，需要确认室内的设备已停止运转并通过观察设备清洁度及操作平台上的任何异常情况，确认设备与设备周边安全。
在操作过程中，为保障人员安全，应随时保持身体稳定姿势，严禁站立在运转设备层面，以防止因身体不稳造成意外伤害。
3. 安全使用设备操作人员在启动排列机器运行时，应严格按照电气及机械操作程序进行操作。
当操作人员需要清理或维护定量包装机时，应先关闭机器并确保它已完全停止运转。
如需要检修设备，应事先切断电源。
在操作过程中，应避免手部接触机器的旋转零部件，如飞轮、链条等。
4. 安全装载物料在装载物料前，应确认物料的重量符合定量包装机所能承受的范围，并确保物料容器的尺寸与设备的托盘相适应，以达到最佳的运行效果。
在装载前，应检查气动系统有无漏气现象，确保设备工作顺畅。
在运行过程中，应定期检查物料的装载是否充足，并保持物料的自由流动状态。
5. 设备清洁与保养定量包装机在使用过程中，需要保持设备清洁及定期对机器进行保养。
具体措施包括：•清理包装机，清除包装机表面及机器内部积累的包装纸、绒屑等杂物。
•协调清理定量包装机的气动系统和电控系统。
•定期检查机器各部件、传动装置、闭合装置、安全开关是否灵敏可靠，及时处理异常现象。
线下操作培训新操作员在操作前，必须经过专业培训，同时受训人员需达到一定水平后，才允许操纵设备，并由技术人员进行悉心指导，了解操作要点、常见警示和机器参数、维修。
定量包装机操作手册
定量包装机操作手册
1.通电源、气源（检查电压、气压是否在正常范围）；
2.定量包装机操作步骤：
○1打开电源旋钮开关，等待仪表完成开机自检后进行下一步操作；○2选择正确配方后，按“启动”按钮；
○3将包装袋套在落料斗（理料斗）上，脚踩夹带开关，将会夹带并自动称重、自动松袋。
注意：○1当设备需要检修时或需要紧急停机时按下“急停”开关；○2按“停止”按钮，仪表将进入停止状态（在停止状态下：螺旋电机将会停止；可以修改仪表
内部相关参数；可以踩脚踏开关，开或关夹带门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CJD50型自动定量包装机
使
用
说
明
书
无锡力马化工机械有限公司
目录1．概述
2．技术特性和使用条件3．本机组成及功能流程4．安装指南
5．操作使用
6. 安全通则
7．维护保养
8．故障排除
1概述
CJD型包装机是在消化吸收外国先进自动定量包装机的技术基础上，进行国产化设计制造的产品，是包装计量颗粒状的物料（如聚丙烯、DAP）的新一代设备，本机通过智能电控系统的控制，由人工套袋、自动完成夹紧、给料、称重、放袋等工序，配以输送、缝纫等辅机，形成一条包装计量、封口输送生产线。
2技术特性和使用条件
2.1 物料及称重能力
2.1.1物料名称：尿素
2.1.2 单包重量：50公斤
2.1.3 包装能力：1000包/小时
2.2.4 称重精度：±0.2％
2.2 电源
电压：380Ｖ允许误差：＋１０％
－１５％
频率：50HZ 允许误差：±5％
2·5 压缩空气
a、压力：0.5～0.6MPa
b、用量：0.3m3/min
2·6 基本参数
基本参数见下表：
电子秤数目每袋质量生产能力
2 50Kg 1000包/小时
2·7 全机重量：～900Kg
2.8 本机组成及功能流程
2.9 本机由下列部件组成：
a、分料斗
b、给料装置
c、电子秤
d、落料斗
e、气动控制系统
f、电控系统
3.0 功能流程
包装物料由用户料仓流入呈八字型分料斗后，分别进入给料装置，当电控系统接到称量开始的指令，给料装置的两个执行元件——粗进料气缸和细进料气缸同时动作，即进料弧门打开，物料流入料桶（这时料桶底门应处于关闭状态）计量开始，当料桶内的重量达到预定设定的粗加值时，粗进料气缸复位，进料弧门关闭一部分，这时，物料仍能从该弧门的小孔中继续流入料桶，当流入量达到预先设定的细加值时，细进料气缸复位，进料弧门完全关闭，电控系统显示实际称重量，一次称量周期结束。
包装袋被夹住后，料桶底门打开，计量后的物料经落料斗进入包装袋内，按预先设定的时间，料桶底门关闭，若关闭位置正确，下一次称量过程随即自动进行，若关闭位置不到位，则称量过程停止。
经另一预先设定的时间后，夹袋气缸复位，包装袋落到输送带上，一次包装计量过程完成。
4 安装指南
4·1 本机安装基础图见附件一。
4·2 基础面应水平，其平面度不大于2毫米。
4·3 基础尽可能远离振动源，或有相应防振措施确保称量精度的稳定。
4·4 给料箱体紧固在分料斗上，用海绵制成的柔软密封充填在给料箱体和电子秤支座架（I）之间，以保证密封要求。
4·5 待安装结束后，应使安全支架上的螺栓与料桶支架间留有适当间隙，以便不影响称重，又起保护作用。
4·6 传感器决不能受任何额外电流的作用，亦不能发生机械性过载。
4·7 电控系统必须按电气接线图正确接线，详见电控系统使用说明书。
4·8 电控系统必须接地
a、保护接地小于4欧姆。
b、信号接地小于1欧姆。
4·9 本机气路管的联接按气动控制原理图（附件二）
5 操作使用
5·1 根据物料的流动性、堆积密度以及所需称重，调整打开分料斗调节板的开启度的大小。
以免粗进料时物料流量太大，影响称重。
5·2 设定的粗加值的大小，直接影响到称重速度和称量精度，粗加量增大，可缩短给料时间，但过度后会影响细给料稳定，从而影响整机的称重精度。
两者必须兼顾。
粗加值一般为所需称重的90％左右。
5·3 细加值的设定为：所需称重 - 粗加值 - 空中量值。
5·4 空中量值一般初定为0.5Kg，该值电控系统在实际称量过程中，每次自动修正，以保证称量精度。
5·5 正确调节给料装置气缸的针阀和单向节流阀，尽量减少气缸往返终端时产生的振动和保证气缸动作迅速、可靠。
5·6 正确调节控制电子秤底部阀门处气缸的针阀和单向节流阀，尽量减少气缸动作时产生的振动，以免影响称重精度，同时，要保证料桶底门关闭迅速，防止冲料。
5·7 气动控制减压阀调到～0.55Mpa，保证执行元件的工作压力。
5·8 正确调节夹袋装置的夹袋气缸的针阀和单向节流阀，尽量减少气缸动作时产生的振动，同时确保动作正确顺利的进行。
5·9 根据包装袋口的尺寸，调整夹袋装置活动舌板的开启度，否则袋口易撑破裂。
5·10 电控系统（详见电控说明书）。
6 安全通则
6·1 所有作业任务只能由训练有素的人员承担，有必要在使用本机前熟悉本机的有关性能。
6·2 供电接线须由持作业证的电工来完成，电气接线应按电路图进行。
6·3 开机前的准备工作：
6·3·1 检查周围由无影响本机工作的因素存在，有必要将其排除。
6·3·2 接通电源开关，检查是否符合额定数值。
6·3·3 检查压缩空气压力是否在～0.55Mpa。
6·3·4 上、下道工序准备工作是否就绪。
6·3·5 电控系统接通电源后，须预热30分钟，方能进入运行。
6·3·6 检查电控系统保护接地和信号接地是否妥善接到相应的接线柱上，否则会引起称量误差，以至损坏电控系统。
6·4 操作：
6·4·1 本机在执行运行过程中，不允许对电控系统进行参数设定，
否则整个工作流程被打乱。
6·4·2 若须更换气管接点，应关闭气源后进行。
6·5 关机
6·5·1 每班结束或因其它原因不再继续工作，必须进行关机处理。
a、本机内所有余料须放空。
b、关闭电源。
c、关闭气源。
d、通知上、下道工序结束工作。
7 维修保养：
7·1 保养规定
7·1·1 每次班前按规定向油雾器内加润滑油——ISOVG32透平油（品牌SMC，PMC气动元件允许不加油，但一旦加油就得一直加油，不再能无油润滑。
），并排尽分水滤气器中的污水。
7·1·2 每班后均应清洁本机各部件，特别是清扫电子秤，传感器等部件上的积料。
要求用刷子或压缩空气清扫。
7·1·3 长期搁置，应：
a、彻底清扫本机各部件积料。
b、对碳钢的裸露部分涂防锈油。
c、对活动部位加注润滑脂。
d、锁住活动部件。
e、适当部位配挂干燥剂。
f、加盖塑料薄膜。
7·1·4 与分料斗联接的料仓必须每周进行一次彻底清扫，对粘性物料应增加清扫次数，避免进入计量物料呈块状。
7·2 检查要求：
7·2·1 本机运行时，有无异常声音，若有，须关机检查，进行排除。
7·2·2 对本机的执行元件——气缸，检查时应予以特别注意。
7·2·3 检查电磁阀执行情况，应手动操作电磁阀。
7·2·4 调整减压阀工作压力，使其为～0.55PMa。
7·2·5 调整油雾器调节螺丝，使其达到每分钟1滴。
检查时，可用洁白的纸放在消声器前，大约30分钟后，应看到油迹。
7·3 维修
7·3·1 进行任何维修工作前，首先必须切断电源，关闭气源。
7·3·2 电器运行500小时检修一次。
7·3·3 机械运行2000小时检修一次。
7·3·4 根据各部件的磨损情况，但最多在107次卸料后，下列部件应更换：
a、所有电磁阀。
b、所有轴承和轴承轴。
c、输出继电器。
7·3·5 根据各部件运行情况，及时更换已磨损零、部件（特别应注意更换气缸活塞）。
8 故障排除
8·1 一旦出现故障，必须由熟悉本机性能，掌握调试规律的技术工人检查，以便正确判断出现故障的原因。
8·2 常见故障以及排除方法见下表。
