高考物理多用表读数练习专题多用电表【例】（2008年宁夏理综）图1为一正在测量中的多用电表表盘.（1）如果是用×10Ω档测量电阻，则读数为Ω。
（2）如果是用直流10 mA档测量电流，则读数为 mA。
（3）如果是用直流5 V档测量电压，则读数为 V。
答案： (1)60 (2)7.18 (3)3.59练习1、某人用多用电表按准确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图2所示，则其电阻值是__________。
如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。
改变挡位调整倍率后，要特别注意重新____________________。
练习2、用多用表测量电流、电压或电阻时，表盘指针的位置如图21＇-3所示。
如果选择开关指在“ｖ—2.5”位置时，测量结果为；如果选择开关指在“ｍＡ—10”位置时，测量结果为；如果选择开关指在“Ω×100”位置时，测量结果为。
练习3、（08上海长宁区一模）如图所示是学生实验用的多用表刻度盘，当选用量程为25V的电压档测量电压时，表针指于图示位置，则所测电压为_____V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为_______Ω；用多用表测电阻所使用的原理是___________________________________．练习4、（（08上海浦东新区一模）如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mＡ；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。
如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K”）。
2025届高考物理复习：经典好题专项(实验：用多用电表测量电学中的物理量)练习(附答案)

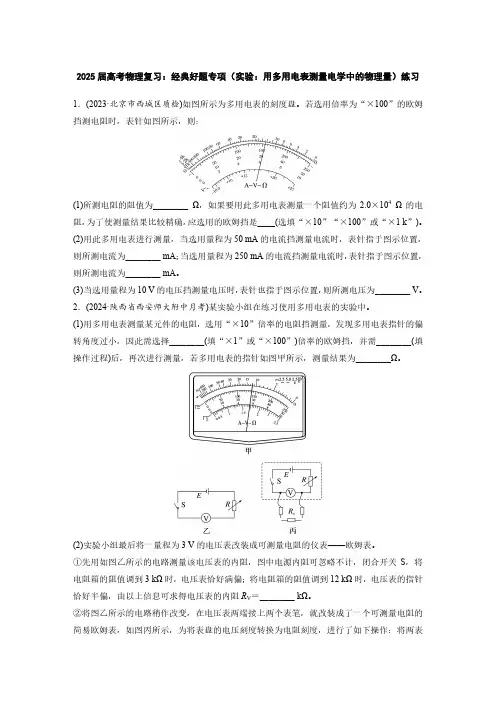

2025届高考物理复习：经典好题专项（实验：用多用电表测量电学中的物理量）练习1．(2023ꞏ北京市西城区质检)如图所示为多用电表的刻度盘。
若选用倍率为“×100”的欧姆挡测电阻时，表针如图所示，则：(1)所测电阻的阻值为________ Ω，如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是____(选填“×10”“×100”或“×1 k”)。
(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA。
(3)当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________ V。
2．(2024ꞏ陕西省西安师大附中月考)某实验小组在练习使用多用电表的实验中。
(1)用多用电表测量某元件的电阻，选用“×10”倍率的电阻挡测量，发现多用电表指针的偏转角度过小，因此需选择________(填“×1”或“×100”)倍率的欧姆挡，并需________(填操作过程)后，再次进行测量，若多用电表的指针如图甲所示，测量结果为________Ω。
(2)实验小组最后将一量程为3 V的电压表改装成可测量电阻的仪表——欧姆表。
①先用如图乙所示的电路测量该电压表的内阻，图中电源内阻可忽略不计，闭合开关S，将电阻箱的阻值调到3 kΩ时，电压表恰好满偏；将电阻箱的阻值调到12 kΩ时，电压表的指针恰好半偏，由以上信息可求得电压表的内阻R V＝________ kΩ。
②将图乙所示的电路稍作改变，在电压表两端接上两个表笔，就改装成了一个可测量电阻的简易欧姆表，如图丙所示，为将表盘的电压刻度转换为电阻刻度，进行了如下操作：将两表笔断开，闭合开关S，调节电阻箱，使指针指在“3 V”处，此处刻度应标阻值为∞；再保持电阻箱阻值不变，在两表笔间接不同阻值的已知电阻，找出对应的电压刻度，则“1 V”处对应的电阻刻度为________ Ω。
(完整版)多用电表的读数习题及详解
多用电表的读数1 •下图为一正在测量中的多用电表表盘.⑴如果是用x 10 Q挡测量电阻，则读数为____________ Q.⑵如果是用直流10 mA挡测量电流，则读数为__________________ mA.⑶如果是用直流5 V挡测量电压，则读数为_____________ V.解析：欧姆挡在最上面的一排数据读取,读数为6X 10 60 Q;电流挡测量读取中间的三排数据的最底下一排数据,读数为7.18 mA;同样直流电压挡测量读取中间的三排数据的中间一排数据较好，读数为35.9 X 0.1 V = 3.59 V.答案：(1)60 (2)7.18 (3)3.592•某同学利用多用电表测量二极管的反向电阻•完成下列测量步骤：(1) 检查多用电表的机械零点.(2) 将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处.(3) 将红、黑表笔 __________ 进行欧姆调零.⑷测反向电阻时，将____________ 笔接二极管正极，将_______________ 笔接二极管负极，读出电表示数.(5)为了得到准确的测量结果，应让电表指针尽量指向表盘 _______________ (填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤⑶、(4).(6)测量完成后，将选择开关拨向___________ 置.解析：本题考查多用电表的使用.首先要机械调零.在选择量程后还要进行欧姆调零，而且每一次换量程都要重复这样的过程.(3)将红黑表笔短接，即为欧姆调零.测量二极管的反向电阻时应将红笔接二极管的正极，黑笔接负极.欧姆表盘的刻度线分布不均匀，在中央的刻度线比较均匀，所以尽量让指针指向表盘的中央.测量完成后应将开关打到OFF挡.答案：(3)短接⑷红黑(5)中央(6)OFF3 •某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆挡不够合适，又改换另一欧姆挡测量，两次测量时电表指针所指的位置如图中的虚线所示，下面列出这两次测量中的有关操作：A. 将两根表笔短接，并调零B. 将两根表笔分别跟被测电阻的两端接触，观察指针的位置C•记下电阻值D. 将多用电表面板上旋钮旋到R X100挡E. 将多用电表面板上旋钮旋到R X 10挡F. 将多用电表面板上旋钮旋到OFF挡(1)根据上述有关操作将两次的合理实验步骤按顺序写出(利用上述操作项目前面的字母表示，且可以重复使用 ) _____________________________ .⑵该电阻的阻值是____________ Q.解析：用多用电表测未知电阻的阻值，要先估测，估测时，可任选一挡，然后调零，调零后测其电阻•因指针指在中央时，测量结果较精确，故若发现电表指针不是指在刻度盘中央，而出现偏大或偏小时，要换挡使其指针能指到中央附近，但换挡后必须重新调零，再进行测量•使用完毕，将旋转开关旋至OFF挡•所以实验步骤为EABDABCF且该电阻的阻值为1.8 X 103.答案：(I)EABDABCF (2)1.8 X 1034. (1)用多用电表测直流电流时，应把选择开关旋至标有_______________ ，并把多用电表 ________ 连接到被测电路中.若测电压时，应把选择开关旋至标有，并把多用电压与被测电路■联.测直流电压和电流时，都必须把红表笔接在，即电流从笔流进.(2)如图所示的I、U、川三条线分别表示多用电表指针的指示位置.①将多用电表选择开关置于“X 1”挡，I的示数为___________ Q，n的示数为___ Q.②将选择开关置于直流50 V”挡，1的示数为_____ V,^的示数为__________ V，川的示数为 _______ V.③选择开关置于直流250 V'挡时，I的示数为_________________ V, n的示数为_______ V.解析：(1)多用电表测直流电流时，选择开关应置于mA挡，且把电表串联接入被测电路中.测电压时，把选择开关置于标有V’处，且并联于被测电路两端.因红表笔与表头正接线柱相连，黑表笔与表头负接线柱相连，因此测直流电压和直流电流时，都必须把红表笔接在电势高处，即电流从红表笔进入.(2)多用表测电流或电压时，只要根据旋钮所指示的量程看表盘相对应的刻度弧线，根据读数规则(一般估读到百分位)，直接读出指针指示的读数即可，而欧姆表的刻度指示数乘以旋钮指示的挡次倍率，才是电阻的测量值．答案：(1)mA 串V 并电势高红⑵①24 36 ②25.0 20.0 10.0 ③ 125 1005．(2011 年泉州模拟)一位同学使用多用电表测电阻，它在实验中的主要步骤如下：①把选择开关拨到“X 10”的欧姆挡上；②把表笔插入测试笔插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在零处；③把两表笔分别与待测电阻的两端相接，发现这时指针偏转角度较小；④换用“X 100”欧姆挡测量，发现这时指针偏转适中，随即记下电阻数值；⑤把表笔从测试笔插孔拔出后，把多用电表放回桌上原处，实验完毕.这个学生在测量时已注意到：待测电阻与其他元件的电源断开，不用手碰表笔的金属杆．这个学生在实验中还有哪些违反使用规则的地方？a．__________________ ；b．__________________ .解析：a.选择开关从“X 10”挡拔到“X 100”挡时，必须重新调零；b •多用电表使用后不能把选择开关置于欧姆挡•应置于交流电压最高挡或OFF 挡.答案：见解析。
高考物理实验专题：练习使用多用电表(含答案)
2020高考物理实验专题：练习使用多用电表（含答案）1.如图为简单欧姆表原理示意图，其中电流表的满偏电流I g＝，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，300 μＡ电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x为________kΩ。
若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”“变小”或“不变”)。
答案红5变大2.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
请根据下列步骤完成电阻测量：(1)旋动部件__________，使指针对准电流的“0”刻线。
(2)将K旋转到电阻挡“×100”的位置。
(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的__________(填“0刻线”或“∞刻线”)。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成读数测量。
(填选项字母) A．将K旋转到电阻挡“× 1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC3.图甲为某同学组装完成的简易多用电表的电路图。
图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μＡ，内阻为480 Ω。
虚线方框内为换挡开关，A端和B端分别与两表笔相连。
该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流 1mA挡和2.5 mA挡，欧姆×100 Ω挡。
高考物理一轮复习专项训练—实验12：用多用电表测量电学中的物理量(含解析)
高考物理一轮复习专项训练—实验12：用多用电表测量电学中的物理量（含解析）1．某实验小组在练习使用多用电表时，他们正确连接好电路如图甲所示．闭合开关S后，发现无论如何调节电阻箱R0，灯泡都不亮，电流表无示数，他们判断电路可能出现故障．经小组讨论后，他们尝试用多用电表的欧姆挡来检测电路．已知保护电阻R＝15Ω，电流表量程为0～50mA.操作步骤如下：①将多用电表挡位调到欧姆×1挡，再将红、黑表笔短接，进行欧姆调零；②断开图甲电路开关S，将多用电表两表笔分别接在a、c上，多用电表的指针不偏转；③将多用电表两表笔分别接在b、c上，多用电表的示数如图乙所示；④将多用电表两表笔分别接在c、e上，调节R0＝20Ω时，多用电表示数如图丙所示，电流表的示数如图丁所示．回答下列问题：(1)图丙中的多用电表示数为________Ω；图丁中的电流表示数为________mA.(2)操作步骤④中，多用电表红表笔应接______(选填“c”或“e”)点．(3)电路的故障可能是________．A．灯泡短路B．灯泡断路C．保护电阻R短路D．保护电阻R断路(4)根据以上实验得出的数据，还可以计算出多用电表内部电源的电动势E′＝________V(结果保留三位有效数字)．2．(2023·福建泉州市质检)某同学利用多用电表的欧姆挡进行实验研究．欧姆挡所用电池的电动势为9V，刻度盘中央刻度值为“15”，选择旋钮打在“×1k”挡．(1)该同学用欧姆挡测量某一量程为15V的电压表内阻．①指针指在图甲所示位置，此测量值为________kΩ；查阅资料发现该电压表内阻真实值为15kΩ，测量值与真实值偏差较大，可能原因是该同学未进行欧姆调零就直接测量，若此时把两表笔短接，则指针应指在欧姆挡零刻度线的______侧(选填“左”或“右”)．②进行欧姆调零后再测量，多用电表指针恰好指在“15”刻度线，此时电压表示数为________ V(结果保留2位有效数字)．(2)该同学接着用欧姆挡探测只有一个元件的黑箱，如图乙所示，当两表笔接触黑箱接线柱a、b时，发现电表指针快速摆向右边后再摆回最左边刻度线，则该元件可能是________．A．电阻B．电感线圈C．电容器D．二极管3．某实验小组设计了如图(a)所示的欧姆表电路，仅用一节干电池通过控制开关S，就可使“欧姆表”具有“×10”和“×100”两种倍率．电路中使用的实验器材如下：干电池：电动势E＝1.5V，内阻r＝1Ω；毫安表：满偏电流I g＝1mA，内阻R g＝125Ω；滑动变阻器R0，阻值调节范围足够大；定值电阻R1、R2和R3，其中R1＝1000Ω；开关S，红、黑表笔各一支，导线若干．(1)按照图(a)连接好电路，表笔1为________(选填“红”或“黑”)表笔．(2)当开关S断开时，将两表笔短接，调节滑动变阻器R0,使电流表达到满偏，此时R0＝________Ω，“欧姆表”的倍率是______________(选填“×10”或“×100”)．(3)闭合开关S使“欧姆表”倍率改变，电阻R2＝__________Ω.将两表笔短接，调节滑动变阻器R0，使电流表达到满偏．(4)保持开关闭合，在表笔间接入电阻R3(图中未画出)，电流表指针指向图(b)所示的位置时，电阻R3＝________Ω.4．(2023·福建省模拟)图甲为一个多用电表欧姆挡内部电路示意图．电流表满偏电流1mA、内阻10Ω；电池电动势1.5V、内阻1Ω；(1)图甲中表笔a为________色(选填“红”或“黑”)．调零电阻R0可能是下面两个滑动变阻器中的________(填选项序号)．A．电阻范围0～200ΩB．电阻范围0～2000Ω(2)在进行欧姆调零后，正确使用该多用电表测量某电阻的阻值，电表读数如图乙所示，被测电阻的阻值为________Ω.(3)如图丙所示，某同学利用定值电阻R1给欧姆表增加一挡位“×10”，则定值电阻R1＝______Ω.(结果保留1位小数)(4)若该欧姆表换了一个电动势为1.5V、内阻为10Ω的电池，调零后测量某电阻的阻值，其测量结果________．(选填“偏大”“偏小”或“准确”)5．(2023·浙江省模拟)多用电表是实验室中常用的测量仪器，如图甲所示为多量程多用电表示意图．通过一个单刀多掷开关S，接线柱B可以分别与触点1、2、3、4、5接通，从而实现使用多用电表测量不同物理量的功能．图中的E是电池的电动势，R3是电池内阻，R6是欧姆调零电阻，A、B分别与黑、红表笔相接．R1、R2、R4、R5都是定值电阻，表头G的满偏电流为20mA，内阻为R g.已知R1＋R2＝4R g，R4＝360Ω，R5＝1600Ω.(1)关于此多用电表，下列说法正确的是______；A．图中B是红表笔B．当S接触点1或2时，多用电表处于测量电流的挡位，且接1时的量程比接2时大C．当S接触点3时，多用电表处于测量电阻的挡位，倍率越大，滑动变阻器接入电路的阻值越大D．当S接触点4、5时，多用电表处于测量电压的挡位，且接4比接5时量程大(2)该学习小组将“B”端与“3”相接，将A、B表笔短接，调节R6.进行欧姆调零后测量未知电阻．得到通过表头G的电流与被测未知电阻的关系如图乙所示，由此可知多用电表中电池的电动势E＝________V(计算结果保留三位有效数字)．通过分析可知该小组使用多用电表的________(填“×1”“×10”或“×1k”)倍率的欧姆挡进行测量未知电阻．(3)实验小组用多用电表测量电源的电动势和内阻．器材有：待测电源(电动势约为8V),定值电阻R0＝8.0Ω，多用电表一只，电阻箱一只，连接实物如图丙所示，测得并记录多组数据后，得到对应的1U－1R图，如图丁所示，则内阻r＝________Ω(结果保留三位有效数字)．1．(1)2438.0(2)e (3)B (4)1.48解析(1)欧姆表的示数为24×1Ω＝24Ω，电流表的最小分度是1mA ，需估读到0.1mA ，所以题图丁中的电流表示数为38.0mA.(2)根据电流必须从电流表的正接线柱流入，电流从欧姆表的红表笔流入，黑表笔流出，电路中电流经过电流表的方向为d →e ，则操作步骤④中，多用电表黑表笔应接c 点，红表笔应接e 点．(3)将多用电表两表笔分别接在a 、c 上，多用电表的指针不偏转，说明a 、c 间有断路．将多用电表两表笔分别接在b 、c 上，多用电表的示数不为零，所以电路的故障是灯泡断路．(4)操作步骤③中多用电表指针正好指在中间刻度，根据欧姆表的中值电阻等于其内阻，知欧姆表的内阻为R 欧＝15Ω.根据闭合电路欧姆定律得I ＝E ′R 0＋R mA ＋R 欧，又R 0＋R mA ＝24Ω，故E ′＝I (R 0＋R mA ＋R 欧)＝38.0×10－3×(24＋15)V ≈1.48V.2．(1)①25左②4.5(2)C 解析(1)①指针指在题图甲所示位置，此测量值为25kΩ；查阅资料发现该电压表内阻真实值为15kΩ，测量值与真实值偏差较大，可能原因是该同学未进行欧姆调零就直接测量，若此时把两表笔短接，则指针应指在欧姆挡零刻度线的左侧．②进行欧姆调零后再测量，多用电表指针恰好指在“15”刻度线，即电压表的内阻等于欧姆表的中值电阻，即电压表的内阻等于欧姆表的内阻，则此时电压表示数为欧姆表内电源电动势的一半，即4.5V.(2)当两表笔接触黑箱接线柱a 、b 时，发现电表指针快速摆向右边后再摆回最左边刻度线，即电路接通后电流又逐渐变为零，则该元件可能是电容器，电路接通后先充电，充电结束后电路中电流为零，故C 正确．3．(1)红(2)374×100(3)125(4)225解析(1)按照多用电表使用规则，欧姆表内电路的电源负极应与红表笔相接，即表笔1为红表笔．(2)当开关S 断开时，由闭合电路欧姆定律得E I g ＝r ＋R g ＋R 1＋R 0，解得R 0＝374Ω.开关S 闭合后，电流表满偏时干路电流变大，欧姆表内阻变小，中值电阻变小，欧姆表的倍率变小，故开关S 闭合时，欧姆表的倍率是小倍率，开关S 断开时的倍率是大倍率，故填“×100”．(3)闭合开关S ，倍率为原来的110，干路电流最大值应为原来的10倍，则I 2＝9mA ，故有I g I 2＝R 2R g ＋R 1，解得R 2＝125Ω.(4)由题图(b)可知此时毫安表读数为0.40mA ，则干路电流为4.0mA ，电路总电阻为375Ω，而欧姆表此倍率的内阻为E 10I g ＝150Ω，则可知R 3＝225Ω.4．(1)红B (2)1600(3)1.1(4)准确解析(1)根据黑表笔接内部电源的正极，可以判断a 为红表笔；当电表满偏时，电表总内阻为R 内＝E I g＝1500Ω，所以滑动变阻器应选择B ；(2)可以先求欧姆表的中值电阻，当表针指在表盘的正中央时对应的电流为满偏电流的一半，对应的电阻为中值电阻，E ＝12I g (R 中＋R 内)，R 中＝R 内＝1500Ω，即表盘刻度为15时代表1500Ω，倍率为×100，所以被测电阻的阻值为1600Ω.(3)倍率为×10时，中值电阻为150Ω，即内阻为150Ω，由此可知，满偏电流变为原来的10倍，即0.01A ，1×10－3×10V ＝(0.01－1×10－3)R 1，R 1＝1.1Ω.(4)设电源电动势为E ，干路电流为I g ，调零后电表内阻为R 内，电表指针指到表盘某处时，电表的电流为I ，对应的待测电阻为R x ，根据闭合电路欧姆定律E ＝I g R 内，E ＝I (R x ＋R 内)，整理得R x ＝E (1I －1I g)，由于满偏电流相同，电动势相同，指针指相同的位置时电流相同，所以R x 相同，即读数准确．5．(1)ABC(2)3.75×10(3)1.00解析(2)“B ”端与“3”相接时，由I g R g＝(I－I g)(R1＋R2)，R1＋R2＝4R g，可得I＝54I g，根据闭合电路欧姆定律有I＝ER内＋R x，可得I g＝4E5(R内＋R x)，结合题图乙解得R内＝150Ω，E＝3.75V通过分析可知欧姆表中值电阻为150Ω，则该小组使用多用电表的“×10”倍率的欧姆挡进行测量未知电阻．(3)根据题图丁和闭合电路欧姆定律可知E＝U＋UR(R0＋r)整理可得，1U＝1E＋R0＋rE·1R结合图像的截距和斜率可知b＝1E＝0.12V－1，k＝R0＋rE＝1.08Ω·V－1解得r＝1.00Ω.。
2020届二轮高考物理实验：读数练习专题(有答案)

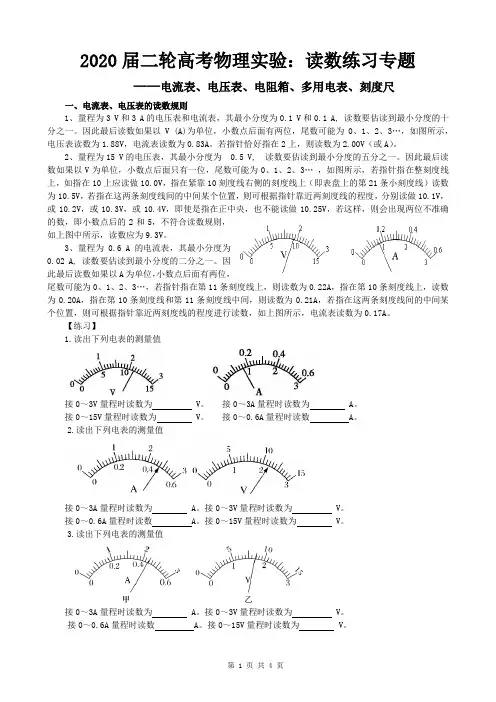

2020届二轮高考物理实验：读数练习专题——电流表、电压表、电阻箱、多用电表、刻度尺一、电流表、电压表的读数规则1、量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一。
