磁粉探伤检测培训PPT课件

Ee＝dΦe/dA 式中：Ee──辐照度(W/m2)
5. (光)亮度
[光]亮度亦称亮度，是指在给定方向单位立体角的垂直光照度，用符号L表 示，单位是坎德拉每平方米（cd/m2） 式中：L──亮度(cd/m2)
.
9
2.2发光
发光的物体称为光源，也称可见光下观察磁痕。可见光是目视可见的光，即包括 红、橙、黄、绿、青、蓝、紫七种颜色的光。荧光磁粉 检测时，采用波长范围为320nm-400nm的紫外光(被称 为黑光)激发荧光磁粉的磁痕，产生波长范围为510nm～ 550nm 的黄绿色荧光。
许多原来在可见白光下不发光的物质，在紫外线 的照射下能够发光，这种现象称为光致发光。光致发光 的物质，在外界光源移去后，经过很长时间才停止发光， 这种光称为磷光，这种物质称为磷光物质；在外界光源 移去后立即停止发光，这种光称为荧光，这种物质称为
荧光物质。……波长在510nm～550nm范围内，发黄绿 色的荧光。
1. 发光强度
发光强度是指光源在给定方向上单位立体角内传输的光通量，用符号I表示， 单位是坎[德拉](cd)。
I＝dΦ/dΩ 式中：I──发光强度(cd) 国际计量大会对发光强度单位坎德拉定义为：“坎德拉是发出频率为 540×1012Hz的单色辐射的光源在给定方向的发光强度，该方向的辐射强度为 1/683瓦特每球面度”。(球面度是一个立体角，其顶点位于球心，而它在球面 上所截取的面积等于以球半径为边长的正方形面积)。
磁粉检测
二○一六年九月
.
1
Part1 磁粉检测基本概念 Part2 磁粉检测光学基础 Part3 磁化电流、磁化方法、磁化规范
Part4 磁粉检测器材
Part5 磁粉检测设备
Part6 磁粉检测质量控制与安全防护
.
2
Part1 磁粉检测基本概念
1.1 漏磁场检测与磁粉检测
基本概念：
磁性——一种物体对其它物体的吸引现象。
过 去 照 度 单 位 曾 经 使 用 过 英 尺 ·坎 德 拉 (f·cd) 和 英 尺 ·烛 光 (f·c),1f·cd=1f·c=10.761x。
.
8
4. 辐[射]照度
辐[射]照度亦称辐照度。 表面上一点的辐照度是入射在包含该点的面 元上的辐射通量dΦe除以该面元面积dA之商，用符号Ee（或E）表示， 单位是：瓦[特]/米2，（1W/m2＝100μW/cm2）。
由于工件不连续性处的磁导率发生变化，磁 感应线逸出工件表面形成磁极，并形成可检测的 漏磁场。检测漏磁场的方法称为漏磁场检测，包 括磁粉检测与检测元件检测。其区别是：
磁粉检测是利用铁磁性粉末——磁粉，作为 磁场的传感器，即利用漏磁场吸附磁粉聚集形成 的磁痕（磁粉聚集形成的图像） 来显示出不连 续性的位置、大小、形状和严重程度。
漏磁场——铁磁性材料工件被磁化后，在不连续性 处或磁路截面变化处，磁感应线离开和进入工件 表面形成的磁场称为漏磁场。
不连续性——所谓不连续性，就是工件正常组织结 构或外形的任何间断，这种间断可能会影响工件 的使用性能，也可能不会。
缺陷——通常把影响工件使用性能的不连续性称
为缺陷。
.
3
1.1.1漏磁场检测

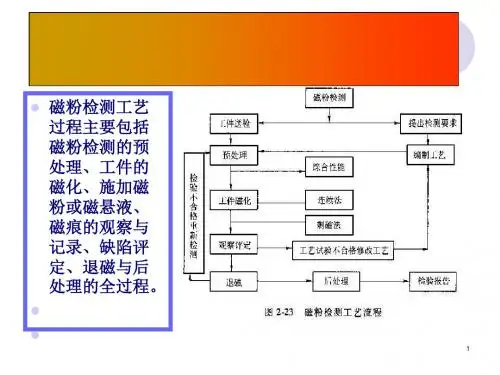

特种设备磁粉检测有七个程序： (1)预处理； (2)磁化； (3)施加磁粉或磁悬液； (4)磁痕的观察与记录； (5)缺陷评级； (6)退磁； (7)后处理
.
6
Part2 磁粉检测的光学基础
2.1 光度量术语及单位
光是任何能够直接引起视觉的电磁辐射，光度学是有关视觉效应评价辐 射量的学科。磁粉检测观察和评定磁痕显示，必须在可见光或黑光下进行， 其光源的发光强度、光通量、[光]照度、辐[射]照度和[光]亮度都与检测结果 直接有关。
.
10
2.3紫外线
紫外线是指波长为100nm～400nm的不可见光，其波谱图位于可见光 和X射线之间，如图2-44所示。不是所有的紫外线都可以用于荧光磁粉检测， 只有波长为320nm～400nm的黑光才能用于荧光磁粉检测。
.
11
UV-A：
国际照明委员会把紫外线分成如下三种范围：
波长320nm～400nm的紫外线称为UV-A、黑光或长 波紫外线，UV-A波长的紫外线，适用于荧光磁粉检
.
7
2. 光通量
光通量是指能引起眼睛视觉强度的辐射通量。用符号Φ表示，单位是 流明(1m)。流明（lm）是发光强度为1坎德拉的均匀点光源在1球面度立体 角内发射的光通量。
3. [光]照度
[光]照度亦称照度，是单位面积上接收的光通量。用符号E表示，单位 是：
勒[克斯](lx)。1lx=11m/m2，勒[克斯]是1流明的光通量均匀分布在1平 方米表面上产生的光照度。
测，它的峰值波长约为365nm。
波长280nm～320nm的紫外线称为UV-B或中波紫外 线，又叫红斑紫外线。UV-B具有使皮肤变红的作用，
还可引起晒斑和雪盲，不能用于磁粉检测。
波长100nm～280nm的紫外线称为UV-C或短波紫外 线，UV-C具有光化和杀菌作用，能引起猛烈的燃烧， 还伤害眼睛，也不能用于磁粉检测，医院使用UV-C
铁磁性材料工件被磁化后，由于不连续性的存在， 使工件表面和近表面的磁感应线发生局部畸变而产生 漏磁场，吸附施加在工件表面的磁粉，在合适光照下 形成目视可见的磁痕，从而显示出不连续性的位置、 大小、形状和严重程度。
由此可见，磁粉检测的基础是不连续性处漏磁场 与磁粉的相互作用。
.
5
（2）磁粉检测的程序
检测元件检测是利用磁带、霍尔元件、磁敏 二极管或感应线圈作为磁场的传感器，检测不连 续性处漏磁场的位置、大小和方向。
.
4
1.1.2 磁粉检测 磁粉检测（Magnetic Particle Testing，缩写符号为 MT） ，又称磁粉检验或磁粉探伤，是无损检测五大 常规方法之一。
■（1）磁粉检测原理
紫外线来杀菌。
.
12
2.4 人眼对光的响应
当人从明亮处进入暗区时，……，必须过一段时间 后才能看见，这种现象称为黑暗适应，进行荧光磁粉 探伤，黑暗适应时间需要3min～5min。
波长为555nm的黄绿色光，它的明视觉光谱光视 效率是1，对人眼最敏感。荧光磁粉的磁痕，在黑光的 照射下，能发出色泽鲜明的黄绿色荧光，容易观察， 与工件表面形成的紫色本底有很高的对比度，因而缺 陷磁痕在暗区具有最好的可见度。检测缺陷灵敏度高。
