5G通信原理是指第五代移动通信技术的传输原理。
其主要基
于以下几个关键技术:
1. 大规模多输入多输出 (Massive MIMO):5G网络采用大规模
天线阵列,在相同频段上同时传输和接收多个数据流。
这种技术可以提高信号的容量和覆盖范围。
2. 毫米波(Millimeter Wave):5G通信系统在毫米波频段工作,占据了高频段的资源。
毫米波可以提供更大的带宽,但在传输中存在强烈的传播路径损耗和信号衰减。
3. 网络切片 (Network Slicing):5G网络支持网络切片,即将网络资源分割成多个独立的虚拟网络,以满足不同应用场景的需求。
例如,可以为智能交通、工业物联网和虚拟现实等提供专门的网络切片。
4. 载波聚合 (Carrier Aggregation):通过将多个频段绑定在一起,5G网络可以同时利用多个载波进行数据传输,从而提高数据
传输速度和系统容量。
5. 零时延(Ultra-Low Latency):5G通信系统具备极低的时延,可以实现实时的互动和响应。
这对于应用领域如自动驾驶、远程医疗和智能工厂等至关重要。
6. 蜂窝小区密集部署 (Dense Cellular Networks):5G网络采用
更高密度的蜂窝小区布局,通过减小基站之间的距离,提高网
络容量和用户体验。
总之,5G通信原理基于大规模MIMO、毫米波、网络切片、载波聚合、低时延和蜂窝小区密集部署等关键技术,旨在提供更高速率、更稳定可靠、更低时延的移动通信服务。
传送网SPN技术及组网方案

传送网SPN技术及组网方案作者:王大鹏姜艳来源:《中国新通信》2020年第02期摘要:在当前社会,信息数据被广泛的利用,移动终端也被普遍的应用于生活,并对人们的生活、工作产生了极大的影响。
在这样的环境下,积极的分析研究移动终端以及信息数据稳定、有效利用的策略和方法便有了突出的现实意义。
从现阶段的研究来看,传送网在信息技术的应用和移动节点、终端的连接方面发挥着重要的作用,如果缺少传送网的作用发挥,数据信息网络利用会明显受阻,所以研究传送网的有效建设现实价值巨大。
SPN技术是5G发展实践中的关键技术,明确该技术,并基于该技术做传送网的组网方案讨论,这于实践工作开展有显著的指导作用。
关键词:传送网;SPN技术;组网方案传送网作为信息业务传送的基础设施,在现阶段的信息网络实践中发挥着重要的作用,所以强调传送网的具体建设有突出的现实意义。
就目前的分析来看,信息技术在不断的发展,所以技术应用的深化程度有了显著提升,5G技术开始在社会实践中得以利用。
就5G技术的具体利用来看,其中一项关键技术是SPN技术,在该技术使用的过程中需要强调组网的科学性和合理性,所以基于传送网的应用,在SPN技术基础上重视组网方案建设现实价值巨大。
一、概念分析要明确传送网SPN技术及组网方案,需要对其中涉及的基本概念进行分析和了解,这样,相关技术利用实践中,对相应内容的认知会更加深刻。
以下是对概念的具体分析。
所谓的传送网,其是为各类业务网提供业务信息传送手段的基础设施[1]。
就目前的实践来看,如果将我们所使用的电话交换机、数据交换机、各类网络终端称为业务节点,那么传送网便负责将这些节点连接起来,并提供任意两点之间信息的透明传输,同时也完成带宽的调度管理、故障的自动切换保护等管理维护功能。
通常传送网技术包含传输介质、复用体制、管理维护机制和网元设备等方面的内容。
总之,传送网是信息网络稳定、有效、可靠运行的基础保障,所以强调其建设,重视其运维有突出的现实价值。
5g技术的基本原理和主要应用领域

5g技术的基本原理和主要应用领域5G其实是第五代移动通讯技术的简称,是一种类基础设施的通讯标准和底层技术。
它极大的提升了数据的传输速度,为未来万物互联的应用场景打开了想象空间,未来基于大数据传输量的应用场景将在5G技术的支持下大量涌现,VR虚拟现实、无人驾驶、工业4.0、物联网、人工智能、云计算、远程医疗等等场景以及众多交叉性应用都将得到广泛的应用及提升。
一、5G技术原理:虽然5G通讯在技术实现上非常复杂,但在通讯基础原理上却非常简单,也不是什么秘密。
我们都知道最初的通讯都是靠电磁波传输的,电磁波都是以光速进行传播,其传播速度不能改变,改变的只能是频率。
因此提升数据传输速率只能够通过改变载波频率得以实现。
5G技术选用的电磁波信号波长是比4G技术更短的波长,形象来说这就好比在同样长度的列车上多加了车厢,这就是5G技术数据传输速度得以提升理论基础。
但是长波与短波相比它的优势是传输距离远,抗干扰能力强以及能耗低。
所以5G技术相对于4G技术,其除了数据传输速度快外,其问题就是信号覆盖距离短,抗干扰能力低以及能耗高的问题。
所以覆盖同一个区域,需要的基站数量将大大超过4G:二、5G相关产业链及主要应用领域5G建设周期可以按先后顺序分为规划期、建设期和应用期。
除运营商外,大部分细分行业只归属于其中一个阶段。
规划期主要是5G网络的规划和设计,而建设期涉及较多细分行业。
我们以无线设备、传输设备和终端设备的逻辑将这些细分行业再分割为三个类别:1)无线设备以基站为主,包括基站天线、基站射频、基站光模块和小微基站等,其中基站射频器件包含滤波器、功放、PCB、集成功率放大器(PA)和天线振子等;2)传输设备涵盖传输主设备、光纤光缆、光模块以及SDN/NFV解决方案;3)终端主要有基带芯片、终端射频器件、LCD模组、通讯模块等,终端设备是建设期第一阶段的投资对象,先于基站系统以及网络架构。
最终的应用期,5G凭借超高可靠性和超低时延的卓越性能推动超高清视频、自动驾驶、智慧城市等产业的发展。
中国移动网上大学《5G技术发展与未来应用》题库整理

中国移动网上大学《5G技术发展与未来应用》题库全息技术属于对5G三大类应用场景网络需求中的哪一种?(A)A. 增强移动宽带B. 海量大连接C. 低时延高可靠D. 低时延大带宽假定4G上行峰值速率10Mbps,5G单用户典型上行峰值速率是4G的约(B)倍?A. 2B.10C.100D.2005G新业务的要求,端到端时间同步精度可能提升到什么程度?(C)A几十纳秒B百毫秒C百纳秒D几十毫秒高低频协作可以服务不同场景,一般使用低频做(C)?A.容量层B.热点覆盖C.基础覆盖D.高空覆盖CU和DU之间的传输属于5G传送网的哪个组成部分?(D)A.以下都不是B.回传C.前传中传D.中传SPN在切片分组层(SPL)采用了什么创新技术,来满足5G及未来传输网络需要的?(A)A.SR-TPB.50GE+PAM4C.Slicing Ethernet;..D.DWDM5G传送网新体制SPN的中英文全称是什么?(AB)A.切片分组网B.Slicing Packet NetworkC.智能传送网D.Smart Packet Network6GHz以下,5G NR的典型的大的载波带宽是(D)MHz?A.10B.20C.400D.1005G传输网的管控层包括哪些部分?(ABC)A.域控制器B.超级控制器C.协同器D.调度器5G传送网在转发连接方面的需求是哪些?(BC)A.东西向流量为主B.流向灵活C.南北向流量为主D.流向确定5G网络引入哪项技术来应对新场景对网络差异化业务的挑战,以及满足不同业务场景的网络需求。
(A)A.网络切片技术B.边缘计算技术C.SB技术D.NFVSDN虚拟化技术海量传感器的特点是(A)A.低吞吐量,终端寿命长B.高数据容量,高移动性C.超低时延D.高可靠性与4G相比,5G新空口新增了(B)状态;..A.通话态B.非激活态C.空闲态D.关机态5G时期灵活连接需求决定了传送网三层功要求下沉到哪一层?(B)A.不下沉B.下沉到接入层C.下沉到汇聚层D.下沉到核心层SPN传输接入层设备支持哪些网络侧接口?(AB)A.10GEB.25GEC.50GED.100GE在5G时代,不同领域的不同设备大量接入网络,其实引用传统的组网方式和服务提供形式也是可以满足用户多样化的场景需求的。

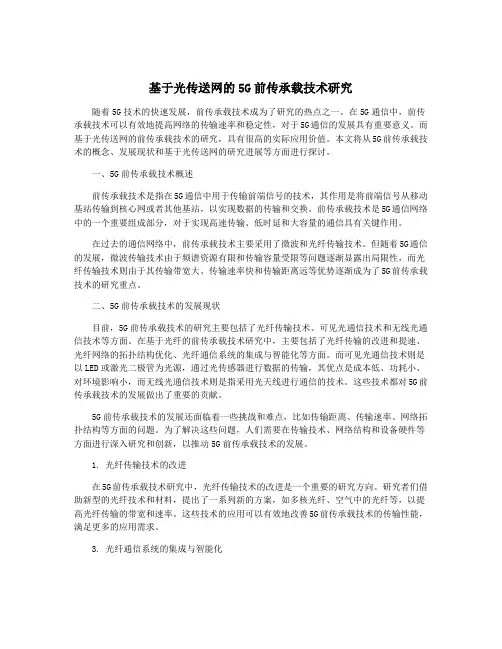

基于光传送网的5G前传承载技术研究

基于光传送网的5G前传承载技术研究随着5G技术的快速发展,前传承载技术成为了研究的热点之一。
在5G通信中,前传承载技术可以有效地提高网络的传输速率和稳定性,对于5G通信的发展具有重要意义。
而基于光传送网的前传承载技术的研究,具有很高的实际应用价值。
本文将从5G前传承载技术的概念、发展现状和基于光传送网的研究进展等方面进行探讨。
一、5G前传承载技术概述前传承载技术是指在5G通信中用于传输前端信号的技术,其作用是将前端信号从移动基站传输到核心网或者其他基站,以实现数据的传输和交换。
前传承载技术是5G通信网络中的一个重要组成部分,对于实现高速传输、低时延和大容量的通信具有关键作用。
在过去的通信网络中,前传承载技术主要采用了微波和光纤传输技术。
但随着5G通信的发展,微波传输技术由于频谱资源有限和传输容量受限等问题逐渐显露出局限性,而光纤传输技术则由于其传输带宽大、传输速率快和传输距离远等优势逐渐成为了5G前传承载技术的研究重点。
二、5G前传承载技术的发展现状目前,5G前传承载技术的研究主要包括了光纤传输技术、可见光通信技术和无线光通信技术等方面。
在基于光纤的前传承载技术研究中,主要包括了光纤传输的改进和提速、光纤网络的拓扑结构优化、光纤通信系统的集成与智能化等方面。
而可见光通信技术则是以LED或激光二极管为光源,通过光传感器进行数据的传输,其优点是成本低、功耗小、对环境影响小,而无线光通信技术则是指采用光天线进行通信的技术。
这些技术都对5G前传承载技术的发展做出了重要的贡献。
5G前传承载技术的发展还面临着一些挑战和难点,比如传输距离、传输速率、网络拓扑结构等方面的问题。
为了解决这些问题,人们需要在传输技术、网络结构和设备硬件等方面进行深入研究和创新,以推动5G前传承载技术的发展。
1. 光纤传输技术的改进在5G前传承载技术研究中,光纤传输技术的改进是一个重要的研究方向。
研究者们借助新型的光纤技术和材料,提出了一系列新的方案,如多核光纤、空气中的光纤等,以提高光纤传输的带宽和速率。

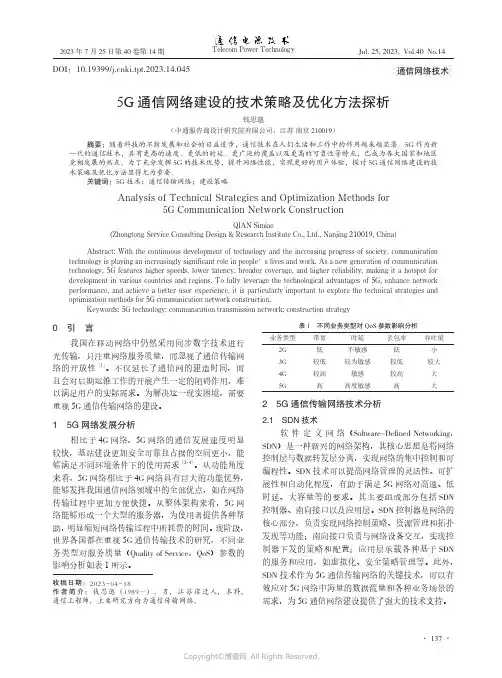

5G通信网络建设的技术策略及优化方法探析

通信网络技术 2023年7月25日第40卷第14期· 139 ·此外,WDM 网络连接较为集中,有利于后续网络运维工作的开展。
3.2 建设中传及回传网络相比于4G 通信网络,5G 通信传输网络建设期间对宽带以及组网的要求较高,必须要确保组网及宽带具有较强的灵活性,因此二者需要采用同样的承载方式。
网络架构中包含骨干层、汇聚层以及接入网等多个层次,要想确保整个网络的质量,就要对网络结构进行优化。
在光传送网网络中,通过多个协议与以太网实现流量监控交换,满足5G 通信网络的承载需求。
3.3 网络结构优化相比于4G ,5G 技术带来的是更高的数据传输速度以及更高的网络带宽。
同时,用户可以更快地浏览网站上的信息,并且可以更好地增强网络的稳定性。
此外,在5G 通信网络技术的支持下,能够实现大规模机器之间的信息交换。
科学技术发展的早期阶段,为了迎合IP 化趋势,在移动通信网络结构上选择了层次化的技术方案[5-8]。
随着当前科学技术的发展,结构逐渐由层次化朝着扁平化方向转变。
现阶段,5G 通信传输网络的主流发展方向为PTN 技术,这项技术本质上是朝着扁平化方向发展,优势如下。
首先,运营商可以通过统一的方式对5G 网络进行更好的控制。
其次,它能够进一步提高光纤的利用率,减少光纤部署,降低后期运维所需要的成本。
再次,扁平化的发展可以使网络节点得到优化和调整,大大减少了计算机机房的数目,从而降低了网络建设的费用。
最后,能够对当地网络系统进行优化,显著提高网络带宽,并缩简网格之间的层次化结构。
3.4 以MPLS 为核心5G 传输网络建设期间需要对原有的网络层次进行重新优化并改造PTN 设备。
为了保证骨干网IP 的传输质量,必须将MPLS 当作核心,并加以保留,而其他的则要视具体情况而定。
为使主干网更加稳定可靠,必须对标签交换路径(Label Switched Path ,LSP )带宽进行科学、合理的配置,并加强网络技术的研究与开发。
G时代光传送网技术白皮书

5G 时代光传送网技术白皮书目录1 引言 (3)2 5G 技术发展及承载需求 (4)2.1 5G 新业务的关键性能需求 (4)2.2 5G RAN 架构的演进趋势 (5)2.3 5G 核心网架构的演进趋势 (6)2.3.1 核心网架构的云化和下移 (6)2.3.2 核心网云化数据中心的互联 (8)2.4 5G 承载网需求分析 (9)2.4.1 大带宽需求 (9)2.4.2 低时延需求 (10)2.4.3 高精度时间同步需求 (11)2.4.4 灵活组网的需求 (11)2.4.5 网络切片需求 (12)3 面向5G 的光传送网承载方案 (14)3.1 5G 前传承载方案 (14)3.1.1 5G 前传典型组网场景 (14)3.1.2 光纤直连方案 (15)3.1.3 无源WDM 方案 (16)3.1.4 有源WDM/OTN 方案 (18)3.1.5 5G 前传承载方案小结 (19)3.2 5G 中传/回传承载方案 (19)3.2.1 中传/回传承载网络架构 (19)淘宝店铺“Vivian研报”收集整理获取最新报告及后续更新服务请淘宝搜索“Vivian研报”3.2.2 网络切片承载方案 (21)3.3 5G 云化数据中心互联方案 (23)3.3.1 大型数据中心互联方案 (23)3.3.2 中小型数据中心互联方案 (23)3.4 5G 光传送网承载方案小结 (24)4 5G 时代的光传送网关键技术演进 (27)4.1 低成本大带宽传输技术 (27)4.1.1 短距非相干技术 (27)4.1.2 中长距低成本相干技术 (27)4.2 低时延传输与交换技术 (28)4.2.1 ROADM 全光组网调度技术 (29)4.2.2 超低时延OTN 传送技术 (30)4.3 高智能的端到端灵活调度技术 (31)4.3.1 ODUflex 灵活带宽调整技术 (31)4.3.2 FlexO 灵活互联接口技术 (32)4.3.3 传送SDN 快速业务随选发放技术 (34)5 总结与展望 (35)6 缩略语 (36)1 引言第五代通信技术(5G)致力于构建信息与通信技术的生态系统,是目前业界最热的课题之一。
5G网络中传输接入光缆的建设及组网研究

5G网络中传输接入光缆的建设及组网研究摘要:4G网络技术出现以来,极大地改变了人们的生活与工作方式,为社会发展提供了新的方向,而随着科学技术的进一步发展,5G技术的正式出现并面向社会,也势必会赋予未来更多的可能性。
相较4G技术来说,5G技术更具有效率性、时效性与连接性,能够为互联网用户提供更多的功能,更好地服务于互联网用户,丰富其网络应用体验。
我国对于5G技术的研究处于世界前沿,而若想真正实现5G技术的普及,还需要做好光缆网的建设以及组网的研究。
关键词:5G网络;光缆网;建设;组网5G技术,又被叫做第五代移动通信技术,是通信工程领域目前的研究重点,也是未来发展的重点方向,通过对5G技术的研究与应用,将进一步提升全人类社会的自动化与智能化建设水平,从而为人类社会的发展奠定一定的技术基础。
4G网络发展并应用至今,存在一个较为明显的缺陷,主要表现在传输网络的数据信息拥堵问题,一旦在同一区域内的同一时间点存在多个信号传输工作同时进行,就会在一定程度上造成拥堵现象,从而导致传输速度变慢,在一定程度上会为人们的生活与工作带来不便,而5G技术的应用,则能够很好地解决此类问题。
然而,5G技术的面世与应用,对于通信建设行业来说,无疑是一项全新的挑战,需要其能够进一步提升光缆网与组网的建设水平,从而为5G技术的应用奠定良好的基础。
一、5G技术应用优势随着科技的发展,人类终将迎来5G时代,届时,信息的传输速度将会得到飞跃性的提升,相较4G时代来说,一些依托于网络的功能效率也将同样会得到明显的提升。
例如,在进行数据分析时,5G技术的运行效率是4G技术的百倍以上,因而相对应的,现阶段需要耗费一定量时间才能够得到的分析结果,届时将极大地缩短分析时间。
除此之外,5G技术还赋予了人类发展更多的可能性,例如,在4G时代,物联网、自动驾驶等技术由于受到传输速率的限制而无法具备更多的功能,而通过应用具有更高速率的5G技术,智慧城市与智能驾驶将会迎来更加良好的发展;再比如,依靠人工智能机器人所进行的远程医疗工作,在4G网络下,机器人可能会由于数据传输的不及时而出现错误操作或操作不及时的问题,从而对患者造成不利的影响,而应用5G技术,提升了传输速率,便能够大大提升智能机器人的工作效率,得以为远程医疗技术的发展奠定技术支持。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5G商用,承载先行。
日前,中国电信正式对外发布了《5G时代光传送网技术白皮书》。
该白皮书针对未来5G业务和网络架构的变化,清晰的描述了未来5G承载技术,非常值得一读,小编一边在学习的时候,顺便就把它编辑了出来,供大家一起学习。
15G网络构架对承载网构架的影响1.15G分离的RAN构架相对于4G LTE接入网的BBU和RRU两级构架,5G RAN将演进为CU、DU和AAU三级结构。
CU:原BBU的非实时部分将分割出来,重新定义为CU(Centralized Unit,集中单元),负责处理非实时协议和服务。
AAU:BBU的部分物理层处理功能与原RRU合并为AAU(Active Antenna Unit,有源天线处理单元)。
DU:BBU的剩余功能重新定义为DU(Distribute Unit,分布单元),负责处理物理层协议和实时服务。
这样,RAN分离后,承载网也就分成了三个部分:前传、中传和回传。
前传(Fronthaul):AAU和DU之间。
中传(Middlehaul):DU和CU之间。
回传(Backhaul):CU以上。
其中,有一种5G部署与4G类似,采用CU和DU合设的方式,只有前传和回传,主要为了降低时延,如上图(b)。
1.2核心网云化和下沉为了满足5G网络的灵活性和低时延、降低回传负担,核心网下沉和云化成为必然趋势,并引入MEC(移动边缘计算),组成更加分布式的构架。
原先的EPC拆分成New Core和MEC两部分:New Core将云化部署在城域核心的大型数据中心,MEC部署在城域汇聚或更低的位置中小型数据中心,两者间的云化互联需要承载网提供灵活的Mesh化DCI(Data Center Interconnect,数据中心互联)网络进行适配。
MEC将分担更多的核心网流量和运算能力,其数量会增加;而不同业务可能回传归属到不同的云,因此需要承载网提供不同业务通过CU归属到不同MEC的路由转发能力。
而原来基站与每个EPC建立的连接也演进为CU到云(MEC)以及云到云(MEC到New Core)的连接关系。
如上图所示,5G核心网云互联的三种类别包括:(1)MEC间互联:包括终端移动性所引起的MEC交互流量、UE所属MEC发生变化、V2X等应用保持不切换而产生的与原MEC交互的流量、用户到用户的MEC直通流量等。
(2)MEC与New Core的互联:包括MEC未匹配业务与New Core的交互流量、New Core和MEC控制面交互的流量、MEC的边缘CDN回源流量等。
(3)New Core间的互联:体现为核心云DC之间的互联流量的一部分。
基于上述MEC、NewCore间的网络互联需求,核心网下移将形成两层云互联网络,包括:New Core间及New Core与MEC间形成的核心云互联网,以及MEC间形成的边缘云互联网。
其中,边缘的中小型数据中心将承担边缘云计算、CDN等功能,如下图所示。
25G承载网需求分析2.1大带宽需求由于采用高频段、更宽频谱和新空口技术,5G基站带宽需求大幅提升,预计将达到LTE的10倍以上。
下表为典型的5G单个S111基站的带宽需求估算:以一个大型城域网为例,5G基站数量12000个,带宽收敛比取6:1。
核心层的带宽需求在初期就将超6T,成熟期将超过17T。
因此,在5G传送承载网的接入、汇聚层需要引入25G /50G速率接口,而核心层则需要引入100G及以上速率的接口。
2.2低时延需求3GPP等相关标准组织关于5G时延的相关技术指标如下表所示。
为了满足5G低时延的需求,光传送网需要对设备时延和组网架构进行进一步的优化:1)在设备时延方面:可以考虑采用更大的时隙(如从5Gbps增加到25Gbps)、减少复用层级、减小或取消缓存等措施来降低设备时延,达到1us量级甚至更低。
2)在组网架构方面:可以考虑树形组网取代环形组网,降低时延。
下图所示为一个典型的8点环。
显然,环形组网由于输出节点逐一累积传输时延,因而要求设备单节点处理时延必须大幅降低,且要保证不出现拥塞。
而树形组网只要考虑源宿节点间的时延累积,可大力提升网络对苛刻时延的耐受性。
2.3高精度时间同步需求5G承载的第三关键需求是高精度时钟,根据不同业务类别,提供不同的时钟精度。
5G同步需求包括5G TDD(Time Division Duplex,时分双工)基本业务同步需求和协同业务同步需求两部分。
1)从当前3GPP讨论来看,5G TDD基本业务同步需求估计会维持和4G TDD 基本业务相同的同步精度+/-1.5us。
2)高精度的时钟同步有利于协同业务的增益,但是同步精度受限于无线空口帧长度,5G的空口帧长度1ms比4G空口帧10ms小10倍,从而给同步精度预留的指标也会缩小,具体指标尚待确定。
因此,5G承载需要更高精度的同步:5G承载网架构须支持时钟随业务一跳直达,减少中间节点时钟处理;单节点时钟精度也要满足ns精度要求;单纤双向传输技术有利于简化时钟部署,减少接收和发送方向不对称时钟补偿,是一种值得推广的时钟传输技术。
2.4灵活组网的需求目前4G网络的三层设备一般设置在城域回传网络的核心层,以成对的方式进行二层或三层桥接设置。
对站间X2流量,其路径为接入-汇聚-核心桥接-汇聚-接入,X2业务所经过的跳数多、距离远,时延往往较大。
在对时延不敏感且流量占比不到5%的4G时代这种方式较为合理,对维护的要求也相对简单。
但5G时代的一些应用对时延较为敏感,站间流量所占比例越来越高。
同时由于5G阶段将采用超密集组网,站间协同比4G更为密切,站间流量比重也将超过4G时代的X2流量。
下面对回传和中传网络的灵活组网需求分别进行分析。
(一)回传网络5G网络的CU与核心网之间(S1接口)以及相邻CU之间(eX2接口)都有连接需求,其中CU之间的eX2接口流量主要包括站间CA(Carrier Aggregation,载波聚合)和CoMP(Coordinated Multipoint Transmission/Reception,协作多点发送/接收)流量,一般认为是S1流量的10~20%。
如果采用人工配置静态连接的方式,配置工作量会非常繁重,且灵活性差,因此回传网络需要支持IP寻址和转发功能。
另外,为了满足uRLLC应用场景对超低时延的需求,需要采用CU/DU合设的方式,这样承载网就只有前传和回传两部分了。
此时DU/CU合设位置的承载网同样需要支持IP寻址和转发能力。
(二)中传网络在5G网络部署初期,DU与CU归属关系相对固定,一般是一个DU固定归属到一个CU,因此中传网络可以不需要IP寻址和转发功能。
但是未来考虑CU 云化部署后,需要提供冗余保护、动态扩容和负载分担的能力,从而使得DU与CU之间的归属关系发生变化,DU需要灵活连接到两个或多个CU池。
这样DU与CU之间的中传网络就需要支持IP寻址和转发功能。
如前所述,在5G中传和回传承载网络中,网络流量仍然以南北向流量为主,东西向流量为辅。
并且不存在一个DU/CU会与其它所有DU/CU有东西向流量的应用场景,一个DU/CU只会与周边相邻小区的DU/CU有东西向流量,因此业务流向相对简单和稳定,承载网只需要提供简化的IP寻址和转发功能即可。
2.5网络切片需求5G网络有3大类业务:eMBB、uRLLC和mMTC。
不同应用场景对网络要求差异明显,如时延、峰值速率、QoS(Quality of Service,服务质量)等要求都不一样。
为了更好地支持不同的应用,5G将支持网络切片能力,每个网络切片将拥有自己独立的网络资源和管控能力,如下图所示。
另一方面,可以将物理网络按不同租户(如虚拟运营商)需求进行切片,形成多个并行的虚拟网络。
5G无线网络需要核心网到UE的端到端网络切片,减少业务(切片)间相互影响。
因此5G承载网络也需要有相应的技术方案,满足不同5G网络切片的差异化承载需求。
前传网络对于5G采用的eCPRI信号一般采用透明传送的处理方式,不需感知传送的具体内容,因此对不同的5G网络切片不需要进行特殊处理。
中传/回传承载网则需要考虑如何满足不同5G网络切片在带宽、时延和组网灵活性方面的不同需求,提供面向5G网络切片的承载方案。
3面向5G的光传送网承载方案5G承载网络由前传、中传、回传三部分组成。
在综合业务接入点CO(Central Office,中心局)可以部署无线集中式设备(DU 或CU+DU)。
CO节点承载设备可以将前传流量汇聚到此节点无线设备,也可以将中传/回传业务上传到上层承载设备。
CO节点作为综合接入节点,要求支持丰富的接入业务类型,同时对带宽和时延有很高要求。
分组增强型OTN设备可以很好的兼顾上述需求。
3.15G前传承载方案5G前传分为3种不同场景:(a)小集中、(b)P2P大集中、(c)环网大集中。
小集中:DU部署位置较低,与4G宏站BBU部署位置基本一致,此时与DU相连的5G AAU 数量一般小于30个(<10个宏站)。
大集中:DU部署位置较高,位于综合接入点机房,此场景与DU相连的5G AAU数量一般大于30个(>10个宏站)。
进一步依据光纤的资源及拓扑分布以及网络需求(保护、管理)等,又可以将大集中的场景再细分为P2P大集中和环网大集中。
针对5G前传的3个组网场景,可选择的承载技术方案建议下表所示:3.1.1无源WDM方案无源波分方案采用波分复用(WDM)技术,将彩光模块安装在无线设备(AAU和DU)上,通过无源的合、分波板卡或设备完成WDM功能,利用一对甚至一根光纤可以提供多个AAU到DU之间的连接,如下图所示。
根据采用的波长属性,无源波分方案可以进一步区分为无源粗波分(CWDM,Coarse Wavelength Division Multiplexing)方案和无源密集波分(DWDM,Dense Wavelength Division Multiplexing)方案。
相比光纤直驱方案,无源波分方案显而易见的好处是节省了光纤,但是也存在一定的局限性,包括:波长通道数受限、波长规划复杂、运维困难、故障定位困难。
无源WDM方案出了故障后,难以具体定界出问题的责任方。
下图所示为无源波分方案的故障定位示意图,可见其故障定位的复杂度。
相比无源CWDM方案,无源DWDM方案显然可以提供更多的波长。
但是更多的波长也意味着更高的波长规划和管控复杂度,通常需要可调激光器,带来更高的成本。
目前支持25Gb/s速率的无源DWDM光模块还有待成熟。
为了适应5G承载的需求,基于可调谐波长的无源DWDM方案是一种可行方案,另外基于远端集中光源的新型无源DWDM方案也成为业界研究的一个热点,其原理如下图所示。
该方案在降低成本、特别是接入侧成本和提高性能和维护便利性方面具有一定的优势。
