盐城体育场初步设计结构说明
体育馆建筑设计说明
一．项目概述：xx市一中拟建的综合体育馆坐落于xx市第一中学校区内，总建筑面积7750平方米，占地面积3870平方米。
规划用地总面积与学校用地面积平衡，本项目工程总投资3000万元。
1．功能定位：首先满足学校正常教学要求，兼顾校际市域范围内专项比赛的要求。
2．功能要求：教学要求：满足学校正常的教学要求：应设贵宾接待室、休息室等用房，满足教学要求。
无比赛时可提供更多的教学训练场地。
比赛要求：能举办地方性、校际的手球、篮球、排球、羽毛球、武术、体操等项目的比赛，同时满足平时训练、演出、集会等功能。
一馆多用：满足集会、训练、比赛、演出等综合性使用要求。
提高场馆的经济性。
二．建筑设计1．功能设计：为满足日常教学及比赛、演出要求，故把整个体育馆分为二个部分，一楼为多功能体育馆及配套服务用房，二楼三楼为乒乓球室,三楼为羽毛球室。
2．形体设计：在充分研究学校的建筑风格和校园肌理后，我们将校区内现有建筑的红砖白墙进行了新的演绎。
在拟建综合体育馆外墙采用新型保温节能环保材料，不变的红与白，变化的新的肌理，营造契合体育馆建筑内涵的空间。
经济性的反映，此造型结构简单，构造明确，避免了复杂结构带来的造价上升。
3．流线设计：体育馆主入口设于西面，并设小型入口广场，正对校园北门的主干道；主要为观众及学生入口，次入口设于东面，主要为贵宾入口，结合地形在此设有入口广场，停车场，与校区对外出口相接。
兼顾了体育馆对外的功能。
至其余疏散口设于北面和南面，利用环形道路解决疏散及消防要求。
4．结构与材质设计：1结构采用钢筋混凝框架，屋面为管桁架钢结构屋面体系。
三．技术设计1．剖面设计：观众视线设计：观众视线设计合理，取篮球场边缘升高800作为视点，看台每排升起6厘米，排距0.8，座宽0.5，短排座，采用折线法计算升起高度。
满足观众视线要求。
设备用房：位置合理，消控室、通风机房设置在首层。
建筑物理要求：采用消声处理，满足声学要求，比赛场地采用木地板。
体育馆规划设计说明完整版
编号：TQC/K796体育馆规划设计说明完整版In management, in order to make all the staff know what to do and what not to do, their responsibilities are of great significance to the work of the whole enterprise, so as to mobilize the enthusiasm of the staff and become the driving force of enterprise production.【适用指导方向/规范行为/增强沟通/促进发展等场景】编写：________________________审核：________________________时间：________________________部门：________________________体育馆规划设计说明完整版下载说明：本管理规范资料适合用于管理中，为使全体人员都知道应该做什么，不应该做什么，以及明确自己的主要职责，所担负的职责对整个企业工作具有的意义和作用，从而把全体人员的工作积极性充分地调动起来，成为推动企业生产经营工作的动力。
可直接应用日常文档制作，也可以根据实际需要对其进行修改。
体育馆规划设计说明一.项目概况本体育馆总用地约为5502.60m2，建筑面积约为5150.80m2，体育馆可容纳624名观众。
建设内容包括：篮球馆、一个招待所和食堂。
二.设计依据1、《体育建筑设计规范》JGJ31-20xx2、《建筑设计防火规范》(GB50016-20xx)3、《民用建筑设计通则》GB50352-20xx4、《公共建筑节能设计标准》GB50189-20xx5、平顶山市气象、地理条件和工程地质资料三.设计指导思想1.本体育馆定位为多功能型综合体育馆，既能满足不同比赛要求，平时作为体育比赛场地，也可作为会议、演出等活动的场所。
分析体育馆建筑设计

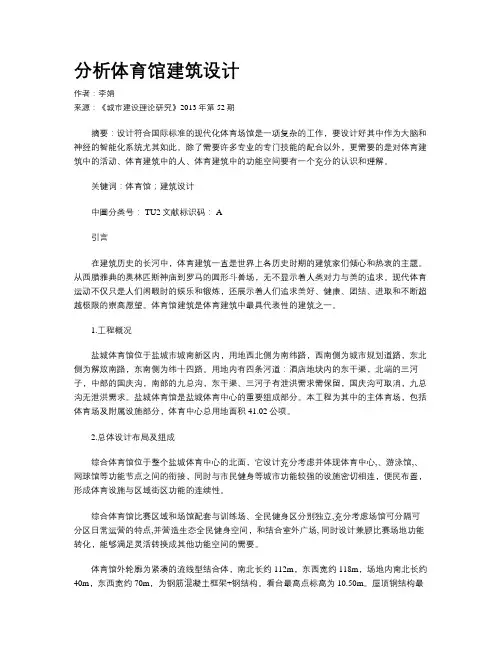

分析体育馆建筑设计作者：李娟来源：《城市建设理论研究》2013年第52期摘要：设计符合国际标准的现代化体育场馆是一项复杂的工作，要设计好其中作为大脑和神经的智能化系统尤其如此。
除了需要许多专业的专门技能的配合以外，更需要的是对体育建筑中的活动、体育建筑中的人、体育建筑中的功能空间要有一个充分的认识和理解。
关键词：体育馆；建筑设计中圖分类号： TU2文献标识码： A引言在建筑历史的长河中，体育建筑一直是世界上各历史时期的建筑家们倾心和热衷的主题。
从西腊雅典的奥林匹斯神庙到罗马的圆形斗兽场，无不显示着人类对力与美的追求。
现代体育运动不仅只是人们闲暇时的娱乐和锻炼，还展示着人们追求美好、健康、团结、进取和不断超越极限的崇高愿望。
体育馆建筑是体育建筑中最具代表性的建筑之一。
1.工程概况盐城体育馆位于盐城市城南新区内，用地西北侧为南纬路，西南侧为城市规划道路，东北侧为解放南路，东南侧为纬十四路。
用地内有四条河道：酒店地块内的东干渠，北端的三河子，中部的国庆沟，南部的九总沟，东干渠、三河子有泄洪需求需保留，国庆沟可取消，九总沟无泄洪需求。
盐城体育馆是盐城体育中心的重要组成部分。
本工程为其中的主体育场，包括体育场及附属设施部分，体育中心总用地面积41.02公顷。
2.总体设计布局及组成综合体育馆位于整个盐城体育中心的北面，它设计充分考虑并体现体育中心,、游泳馆,、网球馆等功能节点之间的衔接，同时与市民健身等城市功能较强的设施密切相连，便民布置，形成体育设施与区域街区功能的连续性。
综合体育馆比赛区域和场馆配套与训练场、全民健身区分别独立,充分考虑场馆可分隔可分区日常运营的特点,并营造生态全民健身空间，和结合室外广场, 同时设计兼顾比赛场地功能转化，能够满足灵活转换成其他功能空间的需要。
体育馆外轮廓为紧凑的流线型结合体，南北长约112m，东西宽约118m，场地内南北长约40m，东西宽约70m，为钢筋混凝土框架+钢结构。
运动理念下的“绿阴”——以盐城城南新区体育公园为例
公园始终凸晁 “体育”主题，同时兼顾休 闲、娱乐 上 。园内栽种香樟 、朴树、金桂 、丹桂、海棠 、刚竹等６０
功能 。利 ．｝』ｊ场地 的 现状 条 件 ，适 当 改 造，将 大 型 运动 场 地 规 划于 公 园主 轴上 ，合理 有序 地排 列 ，而 小型 活动 场
多种绿色植物，使运动场地处于绿阴环抱之中，以达 到 “两季 有 香 、三 季 有 花 、四季 有彩 ”的 景 观 效 果 。公 园
与科 学规划 城南体育公园以公园绿地为载体，着力 体育运动为主的功能。
打造一个集运动休 闲、康 体健 身、体育竞技为一体 的 有氧 运 动场 所。
以人 为本 ，服 务大众 公园与周边城 市用地 、城 市道路 有机结合 两个
入 口小广场与海阔路 和海潮路连 接，同时配 黄了多个
设 计 理 念
仁＝＝３ 图片说明
７太极活动区 ８ 各 类 体 育 活 动 场 地 ９ 休息亭 １０ 三人一组．通过体育工具和体态姿势来展现一项动态的
运 动 竞 技 雕 塑 小 品 １１户外标识导视 系统
１８
、２ｏ１８ ８
内的体育设施 与周围环境 相融合，且与紧邻的盐渎学校 里的运动场 发展。公园东侧 紧靠着学校，形成面向西方 的 个 开放性公共场所， 分布在园区西南、西北角，绿阴生态停车位 为市民提供了便利。“海绵 理念在公园中也有速蠢 身路 径多为林 阴式跑道，以期打造生态休闲绿道。
项 目概 况 盐城市城南新区体育公园位于盐城市区南部，盐渎实验学校西侧，用地面积为４０ ０００ ｍ ， 总投资约６。Ｏ０万元，于２０１７年７月１日动 工，２０１８年１月向市民免费开放，是盐城 市内首个以体 育、休闲为特色的公园。该 区域地势平坦，视野开阔，适宜建设体育场地 。公园周围分布 了很 多小区，有运 动健 身需求的人群数量庞大，因此建造一个以全民健 身活动为目的的公园，其 作用在此得到了很好 的发挥。 城南体育公园是 一座开放式公 园，在海潮 路、海 阔路 与胜利路交汇 处各设有一个入 口 广场。公园内建有儿童游乐区、乐活休 闲区和体育竞技区，此外还设有３４个机 动车划线停车
体育场初部设计说明
设计说明一、设计依据、设计要求及主要技术经济指标1、设计依据（1）项目选址意见书，任选字第130982201600003610号（2）现状地形图和用地红线图（3）任丘市发展改革局关于任丘市体育场项目可行性研究报告的批复，任发改审字【2016】80号（4）任丘市国土资源局关于任丘市体育场项目用地预审意见，任国土资预【2016】41号（5）任丘市发展改革局关于任丘市体育场项目节能审查意见，任发改【2016】74号（6）设计任务书2、主要设计法规和主要设计标准《民用建筑设计通则》GB50352-2005《体育建筑设计规范》JGJ 31-2003《汽车库建筑设计规范》JGJ100-2015《汽车库,修车库,停车场设计防火规范》GB50067-2014《商店建筑设计规范》JGJ48-2014《饮食建筑设计规范》JGJ64-89《办公建筑设计规范》JGJ67-2006《建筑设计防火规范》GB 50016-2014《建筑内部装修设计防火规范》GB 50222-2015《公共建筑节能设计标准》GB50189-2015国家及地方现行规范、规定3、设计基础资料任丘市为河北省沧州市下辖县级市，位于河北省中部，西临白洋淀，是神医扁鹊故里，华北油田总部所在地。
市域面积1012平方公里，下辖7个街道、9个镇、6个乡、2个开发区（工业园区），413个行政村。
总人口867148人（2013年）。
任丘市地处东经115°56′—116°26′，北纬38°33′—38°57′，位于河北省中部，白洋淀东岸。
东与文安县、大城县相连，南与河间市毗邻，西与安新县、高阳县交界，北与雄县接壤。
北距北京市156公里，距天津市140公里，距石家庄市159公里，距沧州市114公里。
市境东西最大距离42.5公里，南北最大距离41公里。
总面积1012平方公里，其中白洋淀水域面积64.8平方公里。
任丘市属暖温带亚湿润大陆性季风型气候，大陆性气候显著，大陆度65.2，干燥度1.33，四季分明。
盐城体育场混凝土结构设计
４ ． ０ ５ ７ Ｅ ＋ ０ ５ ４ ． ０ ５ ７ Ｅ ＋ ０ ５
８ ． Ｉ １ ８ Ｅ ＋ Ｏ ５
１ ． ２１ ８ Ｅ＋０ ６
该建 筑场地 类别 为Ⅳ类 ；场地设 计特 征周期 为 ０ ． ６ ５ ｓ： 建 筑结 构安全 等级 ： 二级 ； 建筑 重要 性系数 ：１ ． ０； 结 构设计 使 用年限 ： ５ ０ 年； 结构设计基准期 ： ５ ０ 年： 建筑抗震设防分类 ： 丙类 ； 地基基础设计等级 ：乙级 ； 建筑桩基安全等 级 ： 二级。
・
４ ８・ ２ ０ １ ５ 年６ 月
建筑设计
中文科技期刊数据库 （ 文摘版 ） 工程技术

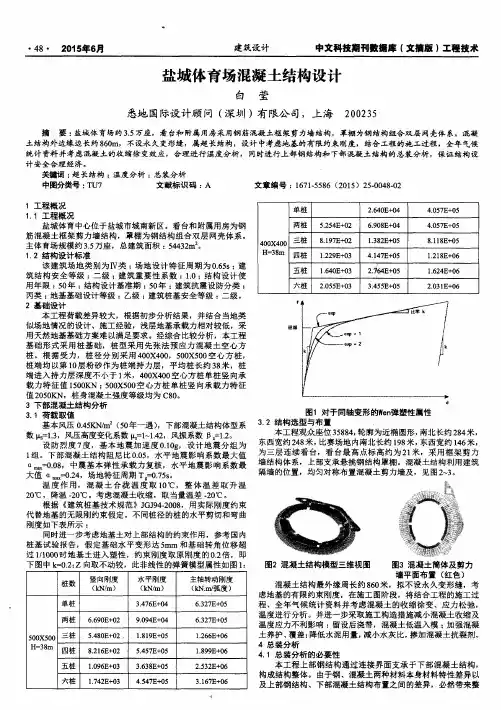

盐城体育场混凝土结构设 计
白 莹
悉地 国际设 计顾 问 （ 深圳 ） 有 限公 司 ，上海
２ ０ ０ ２ ３ ５
摘 要 ： 盐城体育场约 ３ ． ５ 万座，看 台和 附属用房采 用钢 筋混凝 土框 架剪力墙结构 ，罩棚 为钢 结构组合 双层 网壳体 系。混凝 土结构 外边缘 边长约 ８ ６ ０ ｍ，不设 永久变形缝，属超长结构 ，设计 中考 虑地基 的有限约束刚度 ，结合 工程 的施 工过程 ，全年 气候 统计 资料并考虑混凝 土的收缩徐 变效应 ，合 理进 行温度分析 ， 同时进行上部钢 结构和下部混凝 土结构的总装分析 ，保证结构设
２ 基 础 设 计
五桩
１ ． ６ ４ ０ Ｅ ＋ ０ ３
２ ． ７ ６ ４ Ｅ ＋ ０ ５
３ ． ４ ５ ５ Ｅ ＋ ０ ５
１ ． ６ ２ ４ Ｅ ＋ Ｏ ６
２ ． Ｅ ＋ ０ ３
ｆ
本工程荷载差异较大 ，根据初步分析 结果 ，并结合当地类 似场地情况 的设计 、施工经验 ，浅层地基 承载力相对较低 ，采 用天然地基基础方案难 以满足要求 。经综 合比较分析 ，．－ ｒ 程 基础 形式采 用桩 基础 ，桩 型采 用先 张法预 应力 混凝 土空 心方 桩。根 据受 力 ，桩径 分别 采 用４ ０ ０ Ｘ４ ０ ０ ，５ ０ ０ Ｘ５ ０ ０ 空心 方桩 ， 桩端均 以第 ｌ Ｏ 层粉 砂作为桩 端持力层 ，平均桩 长约 ３ ８ 米 ，桩 端进入持 力层深度不 小于 １ 米 ，４ ０ ０ Ｘ４ ０ ０ 空心方桩 单桩 竖向承 载力 特征值 １ ５ ０ ０ ＫＮ ； ５ ０ ０ Ｘ５ ０ ０ 空心方 桩单桩 竖 向承 载力特 征 值２ ０ ５ ０ Ｋ Ｎ，桩身混凝土 强度等级均为 Ｃ８ ０ 。 ３下部混凝土结构分析 ３ ． １荷载取值 基本风压 ０ ． ４ ５ Ｋ Ｎ ／ ｍ２（ ５ ０ 年一遇 ） ，下部混凝土结构体型系 数Ｉ ． ｔ ｓ ＝ １ ． ３ ，风压高度变化系数 １ ～ １ ． ４ ２ ，风振系数 １ ３ １ ． ２ 。 设 防烈度 ７ 度 ，基 本地震 加速 度 ０ ． １ ０ ｇ ，设计 地 震分 组为 １ 组。下部 混凝土结构 阻尼 比０ ． ０ ５ ，水平地震 影响系数 最大值 ａ ＝ ０ ． ０ ８ ，中震基本 弹性承 载力 复核，水平 地震 影响 系数最 大值 Ｑ 。 ＿ ０ ． ２ ４ ，场地特 征周 期 Ｔ ０ ． ７ ５ ｓ 。 温 度 作 用， 混凝 土 合 拢 温 度 取 １ Ｏ ℃，整 体 温 差 取 升 温 ２ ０ ℃ ，降温 ． ２ ０ ℃。考虑混凝 土收缩，取当量温差 ． ２ ０ ℃。 根据 《 建 筑 桩 基 技 术 规 范 》Ｊ Ｇ Ｊ ９ ４ ． ２ ０ ０ ８ ，用 实 际 刚 度 约 束 代替地基 的无 限刚约束假 定。不同桩径的桩的水平剪切和弯 曲 刚度如下表所示 ： 同时进一步考虑地基土对 上部结构的约束作用 ，参考 国内 桩基 试验报 告，假定基础 水平变 形达 ５ ｍｍ 和基 础转角 位移超 过１ ／ １ ０ ０ ０ 时地基 土进 入塑 性，约束 刚度取 原刚度 的０ ． ２ 倍 ，即 下图中 ｋ ＝ ０ ． ２ ； Ｚ向取不动铰 ，此非线性的弹簧模型属性如 图 １ ：
盐城市体育馆结构设计及若干问题的研究的开题报告
盐城市体育馆结构设计及若干问题的研究的开题报告一、研究背景随着城市化进程的加速和人们生活水平的提高，体育文化逐渐成为城市建设不可或缺的一部分。
盐城市作为江苏省的一个中心城市，急需建设一座现代化的综合性体育馆，以承办各种体育比赛、演出和大型活动等。
建设一座性能稳定、结构安全、造型美观的体育馆，对于弘扬体育文化，提高城市形象，促进城市经济发展具有重要意义。
因此，本研究旨在对盐城市体育馆的结构设计进行研究，探索其实现良好空间效果、满足功能需求的优化方案，并对可能出现的若干问题进行分析和解决。
二、研究目的与意义本研究的目的在于：1. 对盐城市体育馆的结构特点及设计需求进行深入探讨，建立符合实际的综合性设计方案；2. 利用有限元分析等方法对盐城市体育馆的结构进行力学计算，验证设计的可行性和安全性，并进行优化；3. 分析设计中可能出现的若干问题，提出解决方案，进一步完善盐城市体育馆的设计。
本研究的意义在于：1. 为盐城市建设现代化的体育文化设施提供理论和实践指导；2. 提高我国体育馆结构设计的水平和质量，为其他城市的体育馆建设提供借鉴和参考；3. 结合本地实际情况，探索出一种适合于我国经济条件和繁忙城市节奏的现代化综合性体育馆的建设模式。
三、研究内容与方法本研究的研究内容包括以下几个方面：1. 盐城市体育馆的结构特点和建设需求的研究；2. 盐城市体育馆的整体布局和建筑风格设计的研究；3. 盐城市体育馆的主体结构设计和计算的研究；4. 盐城市体育馆在使用中可能出现的若干问题及其解决方案的研究。
本研究将采用的方法包括：1. 实地调研：通过访谈、观察等方式，了解盐城市体育馆建设需求和当地实际情况；2. 文献资料法：通过查阅相关资料文献，了解体育馆的建设、设计、施工等相关知识和经验；3. 绘图分析法：采用CAD等软件进行体育馆的整体布局和建筑风格设计，绘制主体结构设计图和施工图纸；4. 有限元分析法：采用ANSYS等有限元分析软件，对盐城市体育馆的结构进行静力和动力分析，验证设计的可行性和安全性；5. 专家咨询法：邀请多位从事体育馆结构设计的专家进行评审，对本研究的设计方案进行论证和指导。
盐城体育中心体育场项目机电设备排水工程施工方案
盐城体育中心体育场项目室内排水工程施工方案南通建筑工程总承包有限公司编制日期：2011 年 6月8日一、工程概况：盐城体育中心位于盐城市城南新区,北邻南纬路；西邻环道；南临纬十四路；东临解放南路。
主体育场及附属设施(含体育场、训练场、第一检录处及能源中心）位于基地北部。
主体育场按照乙级场馆设计.体育中心兼做避难疏散基地。
主体育场总建筑面积：54432㎡，地上54332㎡,其中罩棚部分的建筑面积（一半投影面积）:15241㎡，罩棚最高点结构标高:45。
6m(结构中心线）,坐席数：34314席。
按标准400米综合田径场设计，设置有全部田径比赛项目和一个国际标准尺寸，105米X68米的天然草坪足球场。
第一检录处及训练场地总建筑面积：2166.75㎡，其中地上部分的建筑面积:1953。
12㎡，地下部分建筑面积：213。
63㎡。
训练场设计基本与主体育场场地相同，设置有全部田径比赛项目和一个国际标准尺寸草坪足球场。
临近主体育场设有能源中心，总建筑面积：799。
8㎡.包括体育中心的用户20kV电源开关站、能源中心变电所、通讯机房、冷冻机房、值班室等。
在体育场东侧设有柴油发电机房，为重要比赛及避难疏散基地提供后备电源.赛后运营主要结合比赛场地和训练用房,可以成为民众健身、举办文艺演出等活动。
体育场一层部分房间可用于出租办公，同时体育场东侧，南北侧外环区域作为商业用房.二.施工准备1、材料要求:（1）本工程室内管材为硬聚氯乙烯，管材、管件等材料应具有质量检验部门的产品合格证，并应有明显标志标明生产厂名称和规格。
包装上有批号、数量、生产日期和检验代号.胶粘剂必须标有生产厂名称、出厂日期和使用年限,必须有出厂合格证和说明书。
(2）本工程室外（看台和体场外一圈天沟管材为抗紫外线硬聚氯乙烯,管材、管件等材料应具有质量检验部门的产品合格证，并应有明显标志标明生产厂名称和规格.包装上有批号、数量、生产日期和检验代号.胶粘剂必须标有生产厂名称、出厂日期和使用年限，必须有出厂合格证和说明书。
盐城市体育中心体育场工程主体质量评估报告
盐城市体育中心体育场工程主体工程质量评估报告（第Ⅰ标段）单位技术负责人：总监理工程师：上海建通工程建设有限公司2011年9月25日一、工程概况盐城市体育中心体育场工程，位于盐城市城南新区内，北邻南纬路，西南邻环道，东邻解放南路，南邻纬十四路；项目名称：盐城市体育中心体育场；建设单位：盐城市城南新区开发建设指挥部；设计单位：中建国际（深圳）设计顾问有限公司；监理单位：上海建通工程建设有限公司；勘探单位：盐城市建筑设计院有限公司；施工单位：南通建筑工程总承包有限公司；主体育场总建筑面积54872㎡，主体育场可容纳观众35884人，建筑高度45.6m,体育建筑等级为甲级，主体育场为二层钢筋砼看台（局部三层），本工程抗震设防类别为重点设防类，第一检录处部分抗震设防类别为标准设防类，抗震设防烈度为七度。
本工程为框架剪力墙结构体系，抗震等级为一级，第一检录处框架抗震等级为三级。
结构安全等级为二级。
本工程主体砼标号为框架梁、柱、板、混凝土强度为C30，后浇带混凝土强度为C35，局部剪力墙为C50。
填充墙砌体：±0.00m以上外墙采用≥MU5.0蒸压砂加气砼砌块，内墙采用≥MU5.0粉煤灰加气砼砌块。
均采用M5.0混合砂浆砌筑。
一、工程施工情况Ⅰ标段主体工程于2011年3 月6 日开始，2011年7月11日Ⅰ标段结构工程顺利封顶。
下面就主体分部各阶段施工情况进行汇报：（一）各楼层剪力墙柱及楼面梁、板钢筋砼施工：主体结构工程开始前，施工单位申报了各项施工方案，并对各种规格钢筋进行了拉伸、弯曲、焊接性能检验,试验结果全部合格。
施工过程中，施工单位进场原材料手续较为完备，申报也比较及时。
在各层剪力墙柱、梁、板钢筋制作和绑扎施工过程中，施工单位能够根据设计、规范要求，认真绑扎、焊接各类型钢筋，在每层钢筋绑扎好后及时上报监理部进行隐蔽工程验收，在监理部验收合格后再报请质量主管部门验收。
在模板工程施工中，由于施工单位采用大块防水模板，整个大面比较光洁。
现代综合体育馆的建筑创作实践--盐城市体育馆建筑设计
１００
现代综合体育馆的建筑创作实践--盐城市体育馆建筑设计
作者： 作者单位：
姚亚雄， 魏敦山 上海现代建筑设计(集团)有限公司
本文链接：/Conference_6129166.aspx
现代综合体育馆的建筑创作实践
——盐城市体育馆建筑设计
姚亚雄魏敦山
上海现代建筑设计（集团）有限公司
摘要现代化的综合性体育馆要满足专业性强、布局紧凑、功能多样、节能高效、以馆养馆 等多项要求。江苏省盐城市体育馆是第十届全运会的比赛馆之一，赛时使用和赛后利用的兼 顾、追求专业性与综合性的统一，是该馆建筑设计的重要内容。本文结合现代综合体育馆的 设计实践，对现代综合体育馆的建筑设计特点进行了分析总结。
外观照片之一
外观照片之二
总平面图
平面图
二、设计特点
功能综合 体育馆的核心功能是满足体育比赛要求。但考虑到目前体育馆承担了相当多的演出任 务，实现体艺结合的设计显得尤为重要。我们采用了比赛馆与训练馆的一体化设计，二者之 间通过设置台口和活动移门，做到可分可合。在比赛期间，二者相互独立，互不干扰。在举 办大型文艺演出时，训练馆可作为演出的舞台和后台，比普通体育馆更符合演艺功能需要。 体育与商业经营场所的结合，实现以馆养馆，是本工程设计的又一特点。由于体育馆 位于寸土寸金的城市中心地带，应充分发挥体育建筑聚集人气的良好条件，我们将１．８万平 方米的大型超市布置在首层，而将体育馆场地层架高。比例、尺度适宜的大底盘与体量庞大 的体育馆相结合，营造了逐级收分的立面效果，避免了大体块直接接地所造成的突兀感。 座席布置 座席平面采用不对称的四边布置形式。在长边视线良好的一侧设计为二层座席，并严格 控制视距、视角和排升，为绝大多数观众争取良好的视线。其中一边全部是活动座席（见平 面图）。举行篮球比赛时，座席数量为５５００席，其中，活动座席为２５００席，约占座席总数 的４５％，接近一半。大量的活动座席为调节场地大小，以适应不同比赛项目对场地的要求、 提高场地利用率，起到了关键作用。近年来，国产活动座椅质优价廉，为降低造价、扩大活 动座椅的比例提供了便利条件。鉴于目前观众对座席的舒适性提出了更高要求，布置日渐宽 松，本工程设计排距８５０毫米、座宽５００毫米，并按短排方式布置，每排座席数量控制在 ２５座之内，既减少了比赛期间人员流动对观众的干扰，又有效地缩短了场内疏散路径。 疏散方式 简洁、便利的疏散方式，在体育馆的设计中尤为重要。楼座的垂直疏散方式采用场内 多设置横向小楼梯的方式（见比赛大厅内景），这种疏散方式用于中、小型比赛馆，在节约 建筑面积、增加休息厅的有效空间等方面优势显著，在１９９０年北京亚运会的石景山馆和朝 阳馆都曾有过很好地应用【１］１。南京奥林匹克体育中心体育馆（澳大利亚ＨＯＫ设计），部分 座席也采用了该形式的疏散楼梯，效果很好，成为在大型比赛馆中应用的实例。 场地布局 比赛馆场地最大尺寸为６０米×４０米，能满足篮球、排球、手球以及体操比赛要求。在 活动座席全部收起时，可布置三片篮球训练场地。训练馆场地除布置一片篮球场训练地外，
体育场设计说明【模板范本】
设计总说明一、工程概况1、工程名称：延安职业技术学院体育馆外幕墙装饰工程；2、工程地理位置：延安市枣园3、结构类型:现浇钢筋混凝土框架—剪力墙结构；4、结构设计使用年限：50年；结构安全等级为二级;5、建筑物标高为： m6、地面粗糙度类型:C类7、建筑物耐火等级:一级8、抗震设防烈度:6度9、工程概述:本工程为新建项目，外立面主要为干挂石材幕墙、玻璃幕墙组成。
石材为25mm的花岗岩石材（以选样为准），厚度正负差值为3mm；玻璃幕墙采用6+12A+6钢化中空玻璃。
二、设计依据1、业主提供的建筑施工图纸，效果图及相关答疑文件等资料。
2、国家现行建筑及结构设计有关规范3、中华人民共和国行业标准(1)、建筑结构《建筑结构荷载规范》（GB50009-2006）《混凝土结构工程施工质量验收规范》（GB50204—2002) （2）、钢结构《钢结构工程施工质量验收规范》（GB50205—2001）《高层民用建筑钢结构技术规程》（JGJ99—98)《建筑钢结构焊接技术规程》 (JGJ81—2002）《钢结构防火涂料》（GB14907-2002）(3）、抗震《地震震级的规定》（GB17740—1999）《中国地震烈度表》（GB/T17742—1999）《建筑抗震设计规范》（GB50011-2001）《工程抗震术语标准》（JGJ/T97-95）《建筑幕墙抗震性能振动台试验方法》 (GB/T18575-2001）（4）、幕墙《建筑幕墙》（GB21086—2007) 《玻璃幕墙工程质量检验标准》 (JGJ/139—2001) 《玻璃幕墙工程技术规范》（JGJ102-2003）《点支式玻璃幕墙工程技术规程》（CECS127：2001) 《金属与石材幕墙工程技术规范》 (JGJ133—2001）（5）、防火《建筑设计防火规范》（GBJ16-87)《高层民用建筑设计防火规范》（GB50045-95）《建筑内部装修设计防火规范》 (GB50222—95）(6）、防雷和采光《建筑物防雷设计规范》（GB50057—94）《玻璃幕墙光学性能》（GB/T18091—2000）《建筑采光设计标准》（GB/T50033-2001)(7）、相关工程《建筑装饰装修工程质量验收规范》 (GB50210—2001）《建设工程监理规范》（GB50319—2000)《建筑玻璃应用技术规程》（JGJ113-97）（8)、物理检测《建筑幕墙物理性能分级》（GB/T15225—94）《建筑幕墙平面内变形性能检测方法》（GB/T18250—2000）《建筑幕墙风压变形性能检测方法》（GB/T15227-94）《建筑幕墙空气渗透性能检测方法》（GB/T15226—94)《建筑幕墙雨水渗漏性能检测方法》（GB/T15228—94）《硫化橡胶或热塑料性橡胶撕裂强度的测试（裤形、直角形和新月形试样）》（GB/T529—1999）（9)、型材《铝及铝合金轧制板材》（GB/T3880-1997）《铝幕墙板氟碳喷漆铝单板》（GB/T429.2—2000）《铝塑复合板》（GB/T17748—1999）《铝合金建筑型材第1部分基材》（GB/T5237.1-2000）《铝合金建筑型材第2部分阳级氧化、着色型材》 (GB/T5237。
盐城体育运动学校新校区初步设计评审专家组意见和建议
函上海现代华盖建筑设计研究院有限公司：根据盐发改[2011]206号文件精神，现将盐城体育运动学校新校区初步设计评审专家组意见和建议函告，请贵单位按评审会议的要求，结合盐城当地的实际情况迅速组织人员进行修改完善。
1、建设规模经济指标需与规划审批协调。
存在不足方面：①建筑单体规模比原审定方案指标有所调整；②酒店扩初设计未提供需尽快完善；③扩初总评对绿色建筑规划未作交待，核发规划条件有明确生态规划要求，需完善；④非机动停车指标进一步细化，未见明确。
供电等市政配套提前与相关部门做好对接，提前预留。
2、防火设备需与消防主管部门充分沟通，严格执行规范，保证防火安全。
存在不足方面：①消防水池容量400T不能满足室内外消防用水及自动喷水系统用水，应增加；②浴室、食堂的地下室锅炉房设备和食堂的操作间不符合《规范》应调整；③综合办公楼的排气道未设置机械排烟系统不符合《规范》应补充；④地下车库与地上部分通过内庭院相连通，防火分隔不到位，应在内庭院与地上房间相连处设置防火墙；⑤应计算综合办公楼防烟楼楼间距室外出口距离是否大于15米，若大于应控制在15米以内。
3、结构超长，需采取可靠措施防止变形裂缝。
建议：教学楼、学生公寓很长，应采取可靠措施解决温度应力引起的变形裂缝问题。
4、建筑节能设计方案需在施工图设计之前，报建设主管部门审批。
5、设备专业设计需强化，应补充太阳能热水系统设计，并对辅助加热系统方案进行比较选优。
存在不足方面：①扩初文件设备部分图纸深度尚有欠缺；②生活用热水系统应补充太阳能热水系统；③食堂、办公楼所选空调机组冷量与需求负荷不匹配，需复核；④弱化部分的内容设计不完整需进一步的完善；⑤缺自动喷洒设计及生活给排水设计方面不住图；⑥缺电气设备平面布置图；⑦建议对热水系统的辅助加热措施作进一步的技术经济比较。
6、概算在编制形式上要按照GB50500-2008清单计价规定来进行编制，概算取费标准应执行江苏省建设工程费用定额（2009）的规定与要求调整到位，要在规范的基础上对概算进行深化和完善。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盐城市体育中心——体育场初步设计说明/2010年2月结构专业1．工程概况及设计依据⏹工程概况盐城体育中心位于盐城市城南新区，北邻南纬路；西邻环道；南临纬十四路；东临解放南路。
主体育场及附属设施位于基地北部。
看台和附属用房为钢筋混凝土框架剪力墙结构，罩棚为钢结构组合双层网壳体系。
⏹盐城体育中心体育场建筑方案平面布置图、剖面图⏹《盐城市体育中心－体育场工程岩土工程勘察报告》（初步勘察），盐城市建筑设计研究院有限公司，2009年12月⏹主要采用的国家规范、规程和标准：《建筑结构设计术语和符号标准》（GB/T50083-97）《建筑结构可靠度设计统一标准》（GB50068-2001）《建筑工程抗震设防分类标准》（GB500223-2008）《建筑结构荷载规范》（GB50009-2001）（2006年版）《混凝土结构设计规范》（GB50010-2002）《型钢混凝土组合结构技术规程》（JGJ138-2001）《建筑抗震设计规范》（GB50011-2001）2008年修订《高层建筑混凝土结构技术规程》（JGJ3-2002）《建筑地基基础设计规范》（GB50007-2002）《建筑桩基技术规范》（JGJ94-2008）《建筑基桩检测技术规范》（JGJ106-2003）《建筑地基处理技术规范》（JGJ79-2002）《钢结构设计规范》（GB50017-2003）《冷弯薄壁型钢结构技术规范》（GB50018-2002）《网壳结构技术规程》(JGJ61-2003/J258-2003）《钢筋混凝土用钢筋焊接网》（GB/T1499.3—2002）《钢筋焊接网混凝土结构技术规程》（JGJ114—2003）《工业建筑防腐蚀设计规范》(GB50046-2008)《建筑工程设计文件编制深度的规定》（2006年版）2．工程场地地质概况2.1拟建场地工程地质条件盐城市城南新区开发建设指挥部拟在城南新区解放南路与南纬路交汇处西南角新建盐城体育中心体育场。
拟建体育场占地面积约为61946㎡。
⏹地形、地貌拟建场地地势平坦，交通便利，现为空地。
该场地地面标高在0.93～3.34m左右（1985国家高程基准），拟建场地地处苏北里下河平原，第四纪以来地壳运动以沉降为主，第四纪地层分布范围广、厚度大、形成广阔的平原地貌，本区地貌类型为海相沉积平原区，钻探深度范围内表层素填土下为海相沉积物。
⏹场地土层分布根据钻探所揭示，地基土层自上而下分述如下：1，素填土：灰色～黄灰色，稍湿，层厚：0.4～1.7m。
2，粉质粘土：黄褐色，湿～饱和，可塑，层厚：0.0～1.2m。
3A，淤泥质粉质粘土：黄灰色～灰色，饱和，流塑，层厚：0.0～1.6m。
3B，砂质粉土：灰色，湿，稍密～中密，土质不均匀。
层厚：0.9～1.5m。
3C，淤泥质粉质粘土：灰色，饱和，流塑，土质较均匀。
层厚：6.6～7.9m。
4，粘质粉土：灰色～黄灰色，湿，稍密，土质不均匀，该层土下层面埋深有起伏。
层厚：0.9～4.5m。
5，砂质粉土：黄灰色，湿，中密，局部密实，土质不均匀，该层土上下层面埋深均有起伏，且该层土强度在水平及垂直方向上变化均较大。
层厚：3.3～7.4m。
6，粘质粉土：黄灰色～灰色，湿，稍密，土质不均匀。
层厚：1.8～4.2m。
6A，砂质粉土：黄灰色，湿，中密，土质不均匀。
层厚：0.0～1.9m。
7，砂质粉土：灰色，湿，中密，土质不均匀。
层厚： 0.8～1.9m。
8，粘土：灰色～灰黄色～灰绿色，饱和，可塑，土质欠均匀。
层厚：6.9～7.9m。
9，粘质粉土：灰绿色～灰黄色，湿，稍密～中密，该层土下层面埋深起伏较大，土质不均匀，层厚：0.0～7.2m。
10，粉砂：灰黄色，饱和，密实，该层土上层面埋深起伏较大，土质不均匀。
层厚：2.5～7.7m。
盐城市体育中心——体育场初步设计说明/2010年2月10A，粘质粉土夹粉砂：灰黄色，湿，中密，土质不均匀，该层土上下层面起伏均较大。
11，粘土：灰黄色，饱和，可塑，层厚：0.0～1.8m。
12，粘质粉土：灰黄色～灰色，湿，稍密～中密，下层面埋深起伏较大。
层厚：0.0～6.3m。
13，粉砂：灰黄色～灰色，饱和，密实，下层面埋深起伏较大。
层厚：0.0～8.3m。
14，粘质粉土夹粉砂：灰色，湿，稍密～中密，土质不均匀，该层土上层面埋深稍有起伏。
层厚：3.0～6.2m。
15，粉砂：灰色，饱和，密实，土质不均匀。
层厚：1.6～2.9m。
16，粘土：灰色～灰黄色，饱和，可塑，土质欠均匀。
层厚：11.5～12.0m。
17，粘质粉土：灰黄色，湿，中密，土质不均匀。
层厚：8.3～ 8.7m。
18，粉质粘土：灰黄色，饱和，可塑，土质较均匀。
钻至自然地面下80.4m未钻穿。
⏹岩土参数的分析与评价除第3A、3C层为高压缩性土层外，其它土层均判定为中等～低压缩性土层。
⏹场地稳定性属地质构造稳定区，对地基稳定性无不良影响，适宜建筑。
⏹地基土承载力特征值各层土桩的极限侧阻力标准值qsik及极限端阻力标准值qpk见下表：⏹拟建场地地下水对本工程有影响的地下水类型主要为孔隙潜水勘察期间测得钻孔内初见水位标高在0.92～1.38m之间，稳定水位标高在1.06～1.56m之间，地下水位年变化幅度在1.5m左右，桩基承载力采用底水位设计。
拟建场地地下水对混凝土结构具微腐蚀性，对钢筋混凝土结构中钢筋在干湿交替时具弱腐蚀性，在长期浸水时具微腐蚀性，故本场地地下水位以上地基土对建筑材料的腐蚀性可参照地下水的腐蚀性评价。
2.2拟建场地场地土⏹场地土类别该建筑场地类别为Ⅳ类，场地设计特征周期为0.65s。
⏹场地土液化判别该场地为不液化场地。
⏹建筑抗震地段划分拟建场地为对建筑抗震不利地段。
2.3 结构设计标准建筑结构安全等级：一级建筑重要性系数：1.1结构设计使用年限：50年结构设计基准期：50年建筑抗震设防分类：乙类地基基础设计等级：甲级建筑桩基安全等级：一级2.4 基础设计0.00相当于1985国家高程系统绝对标高3.200m。
根据盐城市建筑设计研究院有限公司《盐城市体育中心－体育场工程岩土工程勘察报告》（初勘，2009年12月），拟建场地以第四纪以来地壳运动以沉降为主, 第四纪地层分布范围广、厚度大、形成广阔的平原地貌，本区地貌类型为海相沉积平原区，钻探深度范围内表层素填土下为海相沉积物。
本工程荷载差异较大，根据初步分析结果，并结合当地类似场地情况的设计、施工经验，浅层地基承载力相对较低，采用天然地基基础方案难以满足要求。
经综合比较分析，本工程基础形式采用桩基础，桩型拟采用先张法预应力混凝土空心方桩。
根据受力，桩径分别采用400X400，500X500空心方桩，桩端均以第10层粉砂作为桩端持力层，平均桩长约38米，桩端进入持力层深度不小于1米，400X400空心方桩单桩竖向承载力特征值1500KN；500X500空心方桩单桩竖向承载力特征值2050KN，桩身混凝土强度等级均为C80，此阶段基础设计参照初步勘查报告进行，待详细勘查报告提出及试桩结束后进行相应调整。
2.5 下部混凝土结构设计2.5.1荷载取值⏹静荷载标准值注：静载中包含吊顶荷载,卫生间含隔墙折算荷载，未包括结构自重。
⏹活荷载标准值⏹风荷载基本风压 0.45KN/m2(50年一遇)下部混凝土结构体型系数µS=1.3，风压高度变化系数µz =1~1.42，风振系数βz=1.2⏹地震作用设防烈度7度;基本地震加速度0.10g;设计地震分组为1组。
下部混凝土结构阻尼比0.05，水平地震影响系数最大值αmax=0.08，场地特征周期T g=0.65s；中震基本弹性承载力复核，水平地震影响系数最大值αmax=0.23，场地特征周期T g=0.75s。
⏹温度作用混凝土合拢温度取10℃，整体温差取升温20℃，降温-20℃。
根据《建筑桩基技术规范》JGJ94-2008，计算桩基对结构基础的约束刚度，用实际刚度约束代替地基的无限刚约束假定。
不同桩径的桩的水平剪切和弯曲刚度如下表所示：注：桩心间距3d，桩心距承台边缘d同时进一步考虑地基土对上部结构的约束作用，参考国内桩基试验报告，假定基础水平变形达5mm和基础转角位移超过1/1000时地基土进入塑性，约束刚度取原刚度的0.2倍，即下图中k=0.2；Z向取不动铰，此非线性的弹簧模型属性如图1：图1 对于同轴变形的Wen弹塑性属性2.5.2 材料⏹结构材料混凝土桩 C80承台、基础梁 C40框架柱 C30 (局部C50)墙 C50框架梁 C30次梁、板 C30看台梁板抗渗等级S8钢筋主筋采用HRB400级，箍筋采用HRB400级。
⏹混凝土结构保护层厚度地上部分混凝土结构环境类别为I类，看台部分为Ⅱb类。
2.5.3结构选型与布置本工程下部钢筋混凝土主体结构高度约20米，观众座位34678座。
看台外轮廓为近椭圆形，南北长约284米，东西宽约248米，比赛场地内南北长约198米，东西宽约146米，为三层连续看台，看台最高点标高约为21米，采用框架剪力墙结构体系，上部支承悬挑钢结构罩棚。
混凝土结构利用建筑隔墙的位置，均匀对称布置混凝土剪力墙及，见图2~4。
图2 混凝土结构模型三维视图图3 混凝土结构模型平面视图图4 混凝土筒体及剪力墙平面布置（红色）混凝土结构最外缘周长约412米，拟不设永久变形缝，初步设计中考虑地基的有限约束刚度，对混凝土结构进行整体温差分析。
在施工图阶段，将结合工程的施工过程、全年气候统计资料并考虑混凝土的收缩徐变效应，合理准确的对温度进行分析。
并进一步采取施工构造措施减小混凝土收缩及温度应力不利影响：✓留设后浇带，混凝土低温入模✓加强混凝土养护、覆盖✓降低水泥用量，减小水灰比,掺加混凝土抗裂剂2.5.4 混凝土结构主要力学经济指标下部单独混凝土结构计算分析采用SAP2000V12.0.1和ETABSV9.2.0，两者计算结果比较接近，以下仅给出ETABS的计算结果。
2.5.4.1 模态分析考虑上部钢结构的质量，不考虑其刚度，混凝土结构模态分析振型质量参与系数如下表：图5 第一阶振型看台的45度向水平相对振型图6 第二阶振型东西侧看台x向水平相对振型图7第三阶振型 X向水平振型图8第四阶振型Y向水平振型图9第七阶振型扭转振型由以上图表可见，结构第一阶及第二阶振型均为看台的水平相对振型，第三阶及第四阶振型均为看台的水平振型,第七阶对质心形成扭转分量，T T =0.421s，T T/T1=0.421/0.545=0.772.5.4.2 地震作用工况说明： EXIAOX——x向小震 EXIAOY——y向小震EXIAO45——x偏45度向小震 EXIAO135——x偏135度向小震EXIAOYX——xy双向小震，以y向为主 EXIAOXY——xy双向小震，以x向为主（1）层间质心位移及楼层层间位移角下图表给出混凝土结构各楼层在小震作用下最大层间位移角，其中蓝色表示水平x方向，红色表示水平y 方向。
