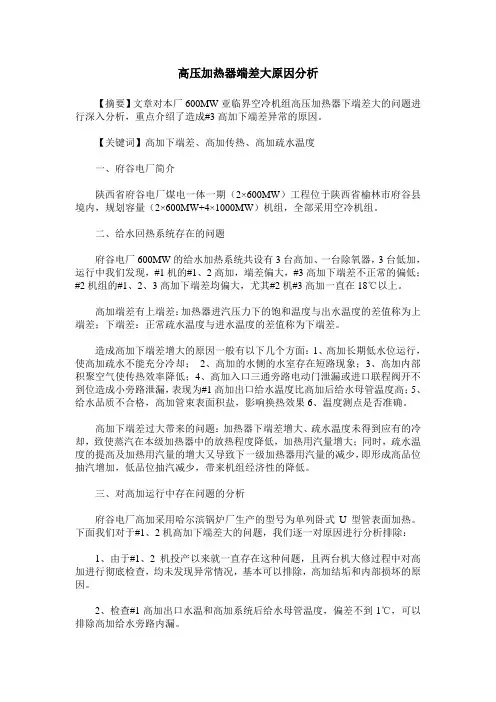

高压加热器端差大原因分析【摘要】文章对本厂600MW亚临界空冷机组高压加热器下端差大的问题进行深入分析，重点介绍了造成#3高加下端差异常的原因。
【关键词】高加下端差、高加传热、高加疏水温度一、府谷电厂简介陕西省府谷电厂煤电一体一期（2×600MW）工程位于陕西省榆林市府谷县境内，规划容量（2×600MW+4×1000MW）机组，全部采用空冷机组。
二、给水回热系统存在的问题府谷电厂600MW的给水加热系统共设有3台高加、一台除氧器，3台低加，运行中我们发现，#1机的#1、2高加，端差偏大，#3高加下端差不正常的偏低；#2机组的#1、2、3高加下端差均偏大，尤其#2机#3高加一直在18℃以上。
高加端差有上端差：加热器进汽压力下的饱和温度与出水温度的差值称为上端差；下端差：正常疏水温度与进水温度的差值称为下端差。
造成高加下端差增大的原因一般有以下几个方面：1、高加长期低水位运行，使高加疏水不能充分冷却；2、高加的水侧的水室存在短路现象；3、高加内部积聚空气使传热效率降低；4、高加入口三通旁路电动门泄漏或进口联程阀开不到位造成小旁路泄漏，表现为#1高加出口给水温度比高加后给水母管温度高；5、给水品质不合格，高加管束表面积盐，影响换热效果6、温度测点是否准确。
高加下端差过大带来的问题：加热器下端差增大、疏水温度未得到应有的冷却，致使蒸汽在本级加热器中的放热程度降低，加热用汽量增大；同时，疏水温度的提高及加热用汽量的增大又导致下一级加热器用汽量的减少，即形成高品位抽汽增加，低品位抽汽减少，带来机组经济性的降低。
三、对高加运行中存在问题的分析府谷电厂高加采用哈尔滨锅炉厂生产的型号为单列卧式U型管表面加热。
下面我们对于#1、2机高加下端差大的问题，我们逐一对原因进行分析排除：1、由于#1、2机投产以来就一直存在这种问题，且两台机大修过程中对高加进行彻底检查，均未发现异常情况，基本可以排除，高加结垢和内部损坏的原因。
