仿真实验线性系统稳定性分析报告
现代控制理论实验matlab 报告
实验一系统的传递函数阵和状态空间表达式的转换实验目的：1、学习多变量系统状态空间表达式的建立方法、了解系统状态空间表达式与传递函数相互转换的方法；2、通过编程、上机调试，掌握多变量系统状态空间表达式与传递函数相互转换的方法。
实验内容及结果：>>num=[0 0 1 2;0 1 5 3];den=[1 2 3 4];[A,B,C,D]=tf2ss(num,den)实验二状态空间控制模型系统仿真及状态方程求解实验目的：1、熟悉线性连续系统的状态空间控制模型的各种表示方法；2、熟悉系统模型之间的转换功能；3、利用MATLAB对线性定常系统进行动态分析。
实验内容及结果（1）>>num=[1 2 1 3]; den=[1 0.5 2 1];sys=tf(num,den);sys1=tf2zp(num,den); sys2=tf2ss(num,den); impulse(sys);step(num,den,t);>>A=[0 1;-10 -5];B=[0;0];D=B;C=[1 0;0 1];x0=[2;1];[y,x,t]=initial(A,B,C,D,x0);plot(t,x(:,1),t,x(:,2))gridtitle('Response to initial condition') xlabel('Time(sec)')ylabel('x1,x2')text(0.55,1.15,'x1')text(0.4,-2.9,'x2')>>A=[-1 -1;6.5 0]; B=[1 1;1 0];C=[1 0;0 1];D=[0 0;0 0];step(A,B,C,D)(4)思考>>A=[0 -2;1 -3];B=[2;0];C=[1 0];x0=[1;1];U=1;[t,x]=ode45(@solve_state_fun,[0 10],x0,[],A,B,U); plot(t,x(:,1),t,x(:,2));gridtitle('Response to initial condition')xlabel('Time(sec)')ylabel('x1,x2')text(0.55,1.15,'x1')text(0.4,-2.9,'x2')实验三系统能控性、能观性的判别实验目的:1、系统的能控性和能观测性的判别方法、系统的能控性和能观测性的分解；2、了解MATLAB中的相应的函数。
奈奎斯特准则的仿真实验

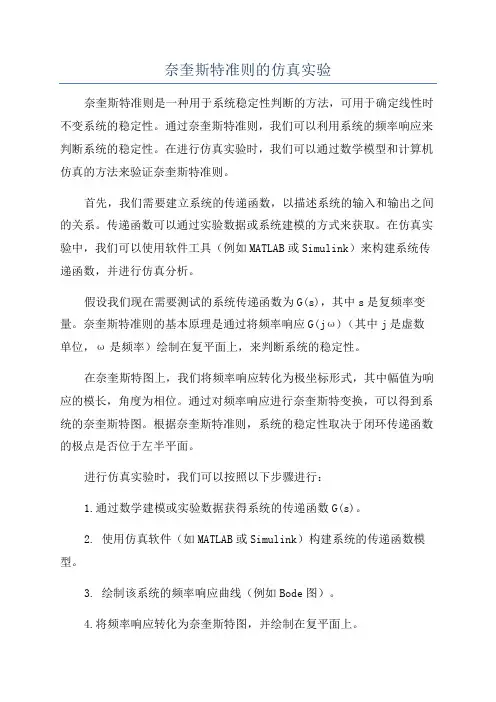

奈奎斯特准则的仿真实验奈奎斯特准则是一种用于系统稳定性判断的方法，可用于确定线性时不变系统的稳定性。
通过奈奎斯特准则，我们可以利用系统的频率响应来判断系统的稳定性。
在进行仿真实验时，我们可以通过数学模型和计算机仿真的方法来验证奈奎斯特准则。
首先，我们需要建立系统的传递函数，以描述系统的输入和输出之间的关系。
传递函数可以通过实验数据或系统建模的方式来获取。
在仿真实验中，我们可以使用软件工具（例如MATLAB或Simulink）来构建系统传递函数，并进行仿真分析。
假设我们现在需要测试的系统传递函数为G(s)，其中s是复频率变量。
奈奎斯特准则的基本原理是通过将频率响应G(jω)（其中j是虚数单位，ω是频率）绘制在复平面上，来判断系统的稳定性。
在奈奎斯特图上，我们将频率响应转化为极坐标形式，其中幅值为响应的模长，角度为相位。
通过对频率响应进行奈奎斯特变换，可以得到系统的奈奎斯特图。
根据奈奎斯特准则，系统的稳定性取决于闭环传递函数的极点是否位于左半平面。
进行仿真实验时，我们可以按照以下步骤进行：1.通过数学建模或实验数据获得系统的传递函数G(s)。
2. 使用仿真软件（如MATLAB或Simulink）构建系统的传递函数模型。
3. 绘制该系统的频率响应曲线（例如Bode图）。
4.将频率响应转化为奈奎斯特图，并绘制在复平面上。
5.根据奈奎斯特图判断系统的稳定性，找到系统的极点。
6.若系统的极点位于左半平面，则系统稳定；若有极点位于右半平面，则系统不稳定。
在进行实验时，我们可以先利用奈奎斯特准则对一些已知稳定性的系统进行验证。
例如，对于二阶系统，我们可以验证当系统的两个极点都位于左半平面时，系统稳定；若有一个极点位于右半平面，则系统不稳定。
此外，我们还可以通过添加控制器来调节系统的稳定性。
例如，可以添加比例、积分或者微分控制器，并观察系统的频率响应和奈奎斯特图的变化。
根据奈奎斯特准则，我们可以判断控制器的设计是否能够使得系统更加稳定。
线性系统理论Matlab实践仿真报告
线性系统理论Matlab实验报告1、本题目是在已知状态空间描述的情况下要求设计一个状态反馈控制器，从而使得系统具有实数特征根，并要求要有一个根的模值要大于5，而特征根是正数是系统不稳定，这样的设计是无意义的，故而不妨设采用状态反馈后的两个期望特征根为-7，-9，这样满足题目中所需的要求。
（1）要对系统进行状态反馈的设计首先要判断其是否能控，即求出该系统的能控性判别矩阵，然后判断其秩，从而得出其是否可控；判断能控程序设计如下：>> A=[-0.8 0.02;-0.02 0];B=[0.05 1;0.001 0];Qc=ctrb(A,B)Qc =0.0500 1.0000 -0.0400 -0.80000.0010 0 -0.0010 -0.0200Rc=rank(Qc)Rc =2Qc =0.0500 1.0000 -0.0400 -0.80000.0010 0 -0.0010 -0.0200得出结果能控型判别矩阵的秩为2，故而该系统是完全可控的，故可以对其进行状态反馈设计。
（2）求取状态反馈器中的K，设的期望特征根为-7，-9；其设计程序如下：>> A=[-0.8 0.02;-0.02 0];B=[0.05 1;0.001 0];P=[-7 -9];k=place(A,B,P)k =1.0e+003 *-0.0200 9.00000.0072 -0.4500程序中所求出的k即为所求状态反馈控制器的状态反馈矩阵，即由该状态反馈矩阵所构成的状态反馈控制器能够满足题目要求。
2、（a）要求求该系统的能控型矩阵，并验证该系统是不能控的。
设计程序：>> A=[0 1 0 0 0;-0.1 -0.5 0 0 0;0.5 0 0 0 0;0 0 10 0 0;0.5 1 0 0 0];>> B=[0;1;0;0;0];>> C=[0 0 0 1 0];>> Qc=ctrb(A,B)Qc =0 1.0000 -0.5000 0.1500 -0.02501.0000 -0.5000 0.1500 -0.0250 -0.00250 0 0.5000 -0.2500 0.07500 0 0 5.0000 -2.50000 1.0000 0 -0.1000 0.0500>> Rc=rank(Qc)Rc =4从程序运行的结果可得，系统能控型判别矩阵的秩为4，而系统为5阶系统，故而就验证了该系统为不可控的。
华南农业大学自动控制实验三典型三阶系统动态性能和稳定性分析

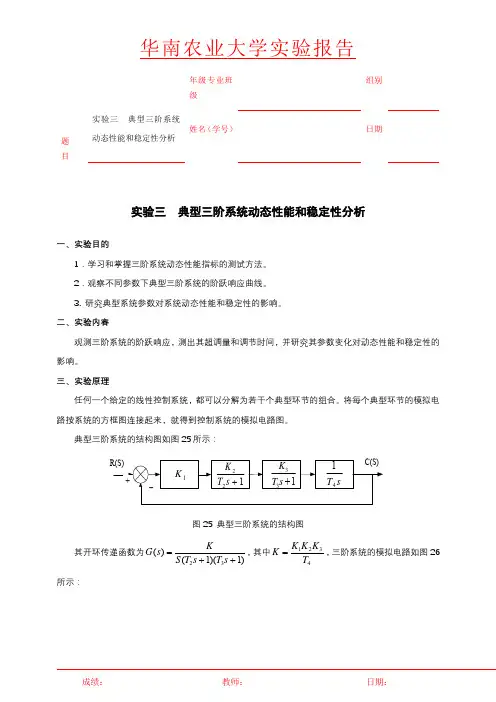

题 目实验三 典型三阶系统动态性能和稳定性分析年级专业班级组别姓名（学号）日期实验三 典型三阶系统动态性能和稳定性分析一、实验目的1．学习和掌握三阶系统动态性能指标的测试方法。
2．观察不同参数下典型三阶系统的阶跃响应曲线。
3. 研究典型系统参数对系统动态性能和稳定性的影响。
二、实验内容观测三阶系统的阶跃响应，测出其超调量和调节时间，并研究其参数变化对动态性能和稳定性的影响。
三、实验原理任何一个给定的线性控制系统，都可以分解为若干个典型环节的组合。
将每个典型环节的模拟电路按系统的方框图连接起来，就得到控制系统的模拟电路图。
典型三阶系统的结构图如图25所示：图25 典型三阶系统的结构图其开环传递函数为23()(1)(1)K G s S T s T s =++，其中1234K K KK T =，三阶系统的模拟电路如图26所示：题目实验三典型三阶系统动态性能和稳定性分析年级专业班级组别姓名（学号）日期图26三阶闭环系统模拟电路图模拟电路的各环节参数代入G(s)中，该电路的开环传递函数为：SSSKSSSKSG++=++=236.005.0)15.0)(11.0()(该电路的闭环传递函数为：KSSSKKSSSKS+++=+++=236.005.0)15.0)(11.0()(φ闭环系统的特征方程为：06.005.0,0)(123=+++⇒=+KSSSSG特征方程标准式：032213=+++aSaSaSa根据特征方程的系数，建立得Routh行列表为：6.005.06.06.0105.012331321131223KSKSKSSaSaaaaaSaaSaaS-⇒-为了保证系统稳定，劳斯表中的第一列的系数的符号都应相同，所以由ROUTH 稳定判据判断，得系统的临界稳定增益K=12。
⎪⎩⎪⎨⎧>>-6.005.06.0KK题目实验三典型三阶系统动态性能和稳定性分析年级专业班级组别姓名（学号）日期即：⎪⎩⎪⎨⎧<⇒>=⇒=Ω>⇒<<系统不稳定系统临界稳定系统稳定41.7KΩR12K41.7KΩR12K7.4112KKR三、实验步骤1、按照实验原理图接线，设计三阶系统的模拟电路2、改变RX的取值，利用上位机软件仿真功能，获取三阶系统各种工况阶跃响应曲线。
自控仿真实验报告
一、实验目的1. 熟悉MATLAB/Simulink仿真软件的基本操作。
2. 学习控制系统模型的建立与仿真方法。
3. 通过仿真分析，验证理论知识，加深对自动控制原理的理解。
4. 掌握控制系统性能指标的计算方法。
二、实验内容本次实验主要分为两个部分：线性连续控制系统仿真和非线性环节控制系统仿真。
1. 线性连续控制系统仿真（1）系统模型建立根据题目要求，我们建立了两个线性连续控制系统的模型。
第一个系统为典型的二阶系统，其开环传递函数为：\[ G(s) = \frac{1}{(s+1)(s+2)} \]第二个系统为具有迟滞环节的系统，其开环传递函数为：\[ G(s) = \frac{1}{(s+1)(s+2)(s+3)} \]（2）仿真与分析（a）阶跃响应仿真我们对两个系统分别进行了阶跃响应仿真，并记录了仿真结果。
（b）频率响应仿真我们对两个系统分别进行了频率响应仿真，并记录了仿真结果。
（3）性能指标计算根据仿真结果，我们计算了两个系统的性能指标，包括上升时间、超调量、调节时间等。
2. 非线性环节控制系统仿真（1）系统模型建立根据题目要求，我们建立了一个具有饱和死区特性的非线性环节控制系统模型。
其传递函数为：\[ W_k(s) = \begin{cases}1 & |s| < 1 \\0 & |s| \geq 1\end{cases} \]（2）仿真与分析（a）阶跃响应仿真我们对非线性环节控制系统进行了阶跃响应仿真，并记录了仿真结果。
（b）相轨迹曲线绘制根据仿真结果，我们绘制了四条相轨迹曲线，以分析非线性环节对系统性能的影响。
三、实验结果与分析1. 线性连续控制系统仿真（a）阶跃响应仿真结果表明，两个系统的性能指标均满足设计要求。
（b）频率响应仿真结果表明，两个系统的幅频特性和相频特性均符合预期。
2. 非线性环节控制系统仿真（a）阶跃响应仿真结果表明，非线性环节对系统的性能产生了一定的影响，导致系统响应时间延长。
系解实验报告结论
系解实验报告结论引言在本次实验中，我们通过对不同类型的线性系统进行系统解析的实验研究，旨在进一步加深对线性系统系统解析的理解和掌握。
实验设计了三个不同类型的线性系统，并使用Matlab软件进行仿真和模拟实验。
本报告将对实验结果进行详细的分析和总结，得到实验的结论。
结论经过实验的研究和分析，我们得出了以下结论：1. 线性系统的稳定性对系统的工作性能有重要影响。
在本次实验中，我们研究了连续线性系统和离散线性系统的稳定性。
通过分析系统的特征方程和极点位置，我们可以判断系统的稳定性。
在系统的稳定性分析过程中，我们发现，连续系统的稳定性与极点的实部有关，而离散系统的稳定性与极点的模长有关。
稳定的系统能够保持稳定的输出，从而保证系统的正常工作。
2. 滤波器在信号处理中起着关键作用。
我们在实验中设计了一个模拟滤波器，并对不同类型的信号进行了滤波处理。
通过滤波器的设计和仿真实验，我们发现滤波器能够滤除不需要的频率分量和噪声，并突出需要的信号。
这使得我们能够更好地进行信号处理和分析，提高了系统的工作性能。
3. 频率响应是分析和设计系统的重要方法之一。
在实验中，我们通过绘制系统的频率响应曲线，观察系统在不同频率下的特性。
我们发现，频率响应曲线能够直观地反映系统的增益特性和相位特性。
通过对频率响应曲线的分析，我们可以了解系统的频率选择性、频率放大性和相位延迟等特性。
这对系统的设计和优化具有重要意义。
4. 噪声对系统的性能影响较大。
在实验中，我们引入了不同强度的噪声信号，观察系统的输出变化。
我们发现，噪声信号会造成系统的输出波形扭曲和信噪比下降。
这使得系统的工作性能受到了一定的影响。
为了提高系统的抗噪能力，我们需要采取相应的滤波和抗干扰措施，从而降低噪声对系统的影响。
5. 实验中使用的Matlab软件是进行系统解析和仿真的重要工具。
通过Matlab 软件，我们可以方便地进行系统参数的设置和修改，进行系统的频域分析和时域仿真。
实验二线性系统分析
实验二线性系统分析一、实验目的通过实验，掌握线性系统的特性和分析方法，了解系统的幅频特性和相频特性。
二、实验原理1.线性系统线性系统是指遵循叠加原理和比例原理的系统，可以表示为y(t)=h(t)⊗x(t)，其中h(t)为系统的冲激响应，x(t)为输入信号，y(t)为输出信号，⊗为线性卷积操作。
2.系统的频域特性系统的频域特性可以通过离散傅里叶变换（Discrete Fourier Transform，简称DFT）来进行分析，DFT是将离散时间域信号变换到离散频域的方法。
3.系统的幅频特性系统的幅频特性描述了输出信号的幅度随频率变化的规律，可以通过对系统的单位冲激响应进行DFT来得到。
4.系统的相频特性系统的相频特性描述了输出信号的相位随频率变化的规律，可以通过对系统的单位冲激响应进行DFT来得到。
三、实验步骤1.准备工作：a.将信号发生器的频率设置为100Hz，幅度设置为5V。
b.将示波器的触发模式设置为自动，并调节水平位置使信号波形居中显示。
2.测量系统的幅频特性：a.将信号发生器的输出信号连接到线性系统的输入端口，将示波器的通道1连接到线性系统的输入端口，将示波器的通道2连接到线性系统的输出端口。
b.调节示波器的时间基准使波形显示在适当的范围内。
c.调节信号发生器的频率和示波器的触发模式，观察输入信号和输出信号的波形。
d.在示波器中进行幅度测量，并记录下输入信号和输出信号的幅值。
e.使用DFT算法对输入信号和输出信号进行频谱分析，得到幅频特性曲线。
f.绘制输入信号和输出信号的幅频特性曲线，并进行比较和分析。
3.测量系统的相频特性：a.调节信号发生器的频率和示波器的触发模式，观察输入信号和输出信号的相位差。
b.在示波器中进行相位测量，并记录下输入信号和输出信号的相位。
c.使用DFT算法对输入信号和输出信号进行频谱分析，得到相频特性曲线。
d.绘制输入信号和输出信号的相频特性曲线，并进行比较和分析。
仿真软件操作实验报告(3篇)
第1篇实验名称：仿真软件操作实验实验目的：1. 熟悉仿真软件的基本操作和界面布局。
2. 掌握仿真软件的基本功能，如建模、仿真、分析等。
3. 学会使用仿真软件解决实际问题。
实验时间：2023年X月X日实验地点：计算机实验室实验器材：1. 仿真软件：XXX2. 计算机一台3. 实验指导书实验内容：一、仿真软件基本操作1. 打开软件，熟悉界面布局。
2. 学习软件菜单栏、工具栏、状态栏等各个部分的功能。
3. 掌握文件操作，如新建、打开、保存、关闭等。
4. 熟悉软件的基本参数设置。
二、建模操作1. 学习如何创建仿真模型，包括实体、连接器、传感器等。
2. 掌握模型的修改、删除、复制等操作。
3. 学会使用软件提供的建模工具，如拉伸、旋转、镜像等。
三、仿真操作1. 设置仿真参数，如时间、步长、迭代次数等。
2. 学习如何进行仿真，包括启动、暂停、继续、终止等操作。
3. 观察仿真结果，包括数据、曲线、图表等。
四、分析操作1. 学习如何对仿真结果进行分析，包括数据统计、曲线拟合、图表绘制等。
2. 掌握仿真软件提供的分析工具，如方差分析、回归分析等。
3. 将仿真结果与实际数据或理论进行对比，验证仿真模型的准确性。
实验步骤：1. 打开仿真软件，创建一个新项目。
2. 在建模界面，根据实验需求创建仿真模型。
3. 设置仿真参数，启动仿真。
4. 观察仿真结果，进行数据分析。
5. 将仿真结果与实际数据或理论进行对比，验证仿真模型的准确性。
6. 完成实验报告。
实验结果与分析：1. 通过本次实验，掌握了仿真软件的基本操作，包括建模、仿真、分析等。
2. 在建模过程中，学会了创建实体、连接器、传感器等，并能够进行模型的修改、删除、复制等操作。
3. 在仿真过程中，成功设置了仿真参数，启动了仿真，并观察到了仿真结果。
4. 在分析过程中，运用了仿真软件提供的分析工具，对仿真结果进行了数据分析，并与实际数据或理论进行了对比，验证了仿真模型的准确性。
控制系统仿真实验报告书
一、实验目的1. 掌握控制系统仿真的基本原理和方法；2. 熟练运用MATLAB/Simulink软件进行控制系统建模与仿真；3. 分析控制系统性能，优化控制策略。
二、实验内容1. 建立控制系统模型2. 进行仿真实验3. 分析仿真结果4. 优化控制策略三、实验环境1. 操作系统：Windows 102. 软件环境：MATLAB R2020a、Simulink3. 硬件环境：个人电脑一台四、实验过程1. 建立控制系统模型以一个典型的PID控制系统为例，建立其Simulink模型。
首先，创建一个新的Simulink模型，然后添加以下模块：（1）输入模块：添加一个阶跃信号源，表示系统的输入信号；（2）被控对象：添加一个传递函数模块，表示系统的被控对象；（3）控制器：添加一个PID控制器模块，表示系统的控制器；（4）输出模块：添加一个示波器模块，用于观察系统的输出信号。
2. 进行仿真实验（1）设置仿真参数：在仿真参数设置对话框中，设置仿真时间、步长等参数；（2）运行仿真：点击“开始仿真”按钮，运行仿真实验；（3）观察仿真结果：在示波器模块中，观察系统的输出信号，分析系统性能。
3. 分析仿真结果根据仿真结果，分析以下内容：（1）系统稳定性：通过观察系统的输出信号，判断系统是否稳定；（2）响应速度：分析系统对输入信号的响应速度，评估系统的快速性；（3）超调量：分析系统超调量，评估系统的平稳性；（4）调节时间：分析系统调节时间，评估系统的动态性能。
4. 优化控制策略根据仿真结果，对PID控制器的参数进行调整，以优化系统性能。
调整方法如下：（1）调整比例系数Kp：增大Kp，提高系统的快速性，但可能导致超调量增大；（2）调整积分系数Ki：增大Ki，提高系统的平稳性，但可能导致调节时间延长；（3）调整微分系数Kd：增大Kd，提高系统的快速性，但可能导致系统稳定性下降。
五、实验结果与分析1. 系统稳定性：经过仿真实验，发现该PID控制系统在调整参数后，具有良好的稳定性。
实验实训报告电力
一、实验目的1. 了解电力系统稳定性的基本概念和重要性。
2. 掌握电力系统稳定性的分析方法。
3. 通过实验实训，提高对电力系统稳定性的分析和处理能力。
二、实验背景电力系统稳定性是指电力系统在受到扰动后，能够保持正常运行状态的能力。
稳定性是电力系统安全、可靠运行的重要保证。
随着电力系统规模的不断扩大，稳定性问题日益突出。
因此，对电力系统稳定性进行分析和研究具有重要意义。
三、实验内容1. 电力系统稳定性基本概念2. 电力系统稳定性分析方法3. 电力系统稳定性仿真实验四、实验步骤1. 电力系统稳定性基本概念（1）定义：电力系统稳定性是指电力系统在受到扰动后，能够保持正常运行状态的能力。
（2）分类：电力系统稳定性可分为静态稳定性和动态稳定性。
（3）影响因素：电力系统稳定性受多种因素影响，如系统结构、负荷特性、控制策略等。
2. 电力系统稳定性分析方法（1）线性化方法：通过将非线性系统线性化，研究电力系统稳定性。
（2）数值方法：利用计算机仿真技术，对电力系统稳定性进行分析。
（3）频率响应法：通过分析电力系统频率响应特性，研究系统稳定性。
3. 电力系统稳定性仿真实验（1）实验平台：采用MATLAB/Simulink进行仿真实验。
（2）实验步骤：①搭建电力系统模型：根据实验要求，搭建相应的电力系统模型。
②设置扰动：对电力系统进行扰动，模拟实际运行中的故障情况。
③分析稳定性：通过观察系统响应，分析电力系统稳定性。
④优化控制策略：针对稳定性问题，优化控制策略，提高系统稳定性。
五、实验结果与分析1. 实验结果通过仿真实验，得到以下结果：（1）电力系统在受到扰动后，能够保持正常运行状态，说明系统具有一定的静态稳定性。
（2）在扰动后，系统响应时间较短，动态稳定性较好。
2. 分析（1）电力系统稳定性受多种因素影响，如系统结构、负荷特性、控制策略等。
（2）优化控制策略可以显著提高电力系统稳定性。
六、实验结论1. 通过本次实验，掌握了电力系统稳定性的基本概念和重要性。
控制理论实验报告
一、实验目的1. 理解控制理论的基本概念，掌握控制系统的基本组成和分类。
2. 掌握控制系统稳定性分析的方法，如奈奎斯特稳定判据、劳斯稳定判据等。
3. 学会应用MATLAB软件进行控制系统仿真，分析系统的性能指标。
4. 培养动手能力和实际操作技能，提高对控制理论的理解和应用能力。
二、实验原理控制理论是研究系统在输入信号作用下，输出信号与期望信号之间关系的一门学科。
控制系统一般由控制器、被控对象和反馈环节组成。
本实验主要研究线性定常系统的稳定性分析和性能指标分析。
三、实验器材1. MATLAB软件2. 控制系统仿真模块3. 控制系统仿真数据四、实验步骤1. 稳定性分析（1）根据实验要求，设计一个控制系统，并绘制系统的开环传递函数。
（2）利用奈奎斯特稳定判据，判断系统的稳定性。
具体步骤如下：①绘制系统的开环传递函数的幅相特性曲线。
②计算系统的开环增益K和相位裕度。
③在复平面上绘制K的轨迹，判断系统是否稳定。
（3）利用劳斯稳定判据，判断系统的稳定性。
具体步骤如下：①将系统的开环传递函数写成标准形式。
②根据劳斯稳定判据，计算系统的特征根。
③判断系统的稳定性。
2. 性能指标分析（1）根据实验要求，设计一个控制系统，并绘制系统的闭环传递函数。
（2）利用MATLAB软件进行控制系统仿真，获取系统的性能指标。
（3）分析系统的性能指标，如上升时间、超调量、稳态误差等。
3. 结果分析（1）根据奈奎斯特稳定判据和劳斯稳定判据，判断系统的稳定性。
（2）分析系统的性能指标，如上升时间、超调量、稳态误差等。
五、实验结果与分析1. 稳定性分析根据奈奎斯特稳定判据和劳斯稳定判据，本实验所设计的控制系统均为稳定系统。
2. 性能指标分析（1）上升时间：系统从初始状态到达期望状态所需的时间。
（2）超调量：系统输出信号超过期望信号的最大幅度。
（3）稳态误差：系统输出信号在稳态时与期望信号之间的差值。
根据实验结果，本实验所设计的控制系统具有较快的上升时间、较小的超调量和较小的稳态误差，满足实验要求。
实验二 二阶系统的动态特性与稳定性分析.
自动控制原理实验报告实验名称：二阶系统的动态特性与稳定性分析班级：姓名：学号：实验二 二阶系统的动态特性与稳定性分析一、实验目的1、 掌握二阶系统的电路模拟方法及其动态性能指标的测试技术过阻尼、临界阻尼、欠阻尼状态2、 分析二阶系统特征参量（ξω，n ）对系统动态性能的影响；3、 分析系统参数变化对系统稳定性的影响，加深理解“线性系统稳定性至于其结构和参数有关，与外作用无关”的性质；4、 了解掌握典型三阶系统的稳定状态、临界稳定、不稳定状态；5、 学习二阶控制系统及其阶跃响应的Matlab 仿真和simulink 实现方法。
二、实验内容1、 构成各二阶控制系统模拟电路，计算传递函数，明确各参数物理意义。
2、 用Matlab 和simulink 仿真，分析其阶跃响应动态性能，得出性能指标。
3、 搭建典型二阶系统，观测各个参数下的阶跃响应曲线，并记录阶跃响应曲线的超调量%σ、峰值时间tp 以及调节时间ts ，研究其参数变化对典型二阶系统动态性能和稳定性的影响；4、 搭建典型三阶系统，观测各个参数下的阶跃响应曲线，并记录阶跃响应曲线的超调量%σ、峰值时间tp 以及调节时间ts ，研究其参数变化对典型三阶系统动态性能和稳定性的影响；5、 将软件仿真结果与模拟电路观测的结果做比较。
三、实验步骤1、 二阶系统的模拟电路实现原理 将二阶系统：ωωξω22)(22nn s G s s n++=可分解为一个比例环节，一个惯性环节和一个积分环节ωωξω)()()()(2C C C C s C C 22262154232154232154215426316320nn s s s s s G s s s C R R R R R R R R R R R R C R R R R R R R R R U U n i ++=++=++== 2、 研究特征参量ξ对二阶系统性能的影响将二阶系统固有频率5.12n =ω保持不变，测试阻尼系数ξ不同时系统的特性，搭建模拟电路，改变电阻R6可改变ξ的值当R6=50K 时，二阶系统阻尼系数ξ=0.8 当R6=100K 时，二阶系统阻尼系数ξ=0.4 当R6=200K 时，二阶系统阻尼系数ξ=0.2（1）用Matlab 软件仿真实现二阶系统的阶跃响应，计算超调量%σ、峰值时间tp 以及调节时间ts 。
实验一、线性系统的时域响应动态仿真及其实验报告
实验一、线性系统的时域响应动态仿真及其实验报告班级：姓名：学号：一、实验目的1、通过对机床车削过程的建模、系统动态性能分析、不同输入信号的响应分析，掌握控制技术在机械专业中的应用。
2、通过Matlab/Simulink 仿真实验，熟悉Matlab 软件，并学会使用Matlab 编程对控制系统进行仿真，同时加深对时域分析方法及理论知识的理解。
二、实验内容 1、实验对象在机械加工领域，机床车削是很常见的一种加工方式。
机床切削过程如图1所示。
图1 机床的车削过程由图可知，实际切削深度u 引起的切削力()t f 作用于刀具、机床，引起刀具、机床和工件的变形。
这些变形都折算到刀架上后，可看成是刀架产生位移()t x o 。
刀架变形()t x o 又反馈过来引起切削深度u 的变化，从而使工件—刀具—机床构成一闭环系统。
机床刀架抽象为一外力作用在质量上的质量—弹簧—阻尼系统，传递函数为()()KBs ms s F s X G o m ++==212、实验内容1）忽略切削过程中工件上前次切纹对切削深度的影响，当以名义切削深度i u 作为输入量，以刀架变形()t x o 作为输出量，建立车削过程的系统框图，并建立传递函数。
2）用Matlab 软件编写M 文件，做出 ()t u i 1= 和t u i =时，系统的响应曲线，并分析有何特点。
3）用Simulink 软件，设计输入分别为()t u i 1= 和t u i =时，系统的响应曲线。
4）系统的结构参数自定，并通过调整系统的结构参数，观察()t u i 1=的响应曲线，分析结构参数对系统系能的影响。
三、编程提示1、编写M 文件的步骤 1）设定系统的结构和参数； 2）设定系统的输入；3）设定传递函数的分子和分母；4）单位阶跃输入的响应用step 函数，速度输入信号用lsim 函数计算。
5）用plot 函数做出输入信号和响应信号曲线。
2、Simulink 仿真步骤 1）打开Matlab 软件，点击图标，进入Simulink 仿真平台。
控制系统仿真实验报告(20200717013819)
控制系统仿真实验报告班级：测控 1402 班姓名：王玮学号： 14050402072018 年 01 月实验一经典的连续系统仿真建模方法一实验目的 :1了解和掌握利用仿真技术对控制系统进行分析的原理和步骤。
2掌握机理分析建模方法。
3深入理解阶常微分方程组数值积分解法的原理和程序结构，学习用Matlab 编写数值积分法仿真程序。
4掌握和理解四阶 Runge-Kutta法，加深理解仿真步长与算法稳定性的关系。
二实验内容 :1.编写四阶 Runge_Kutta 公式的计算程序，对非线性模型（3）式进行仿真。
（1）将阀位u增大 10％和减小 10％，观察响应曲线的形状;（2）研究仿真步长对稳定性的影响，仿真步长取多大时RK4 算法变得不稳定？（3）利用 MATLAB 中的 ode45() 函数进行求解，比较与（1）中的仿真结果有何区别。
2.编写四阶 Runge_Kutta 公式的计算程序，对线性状态方程（18）式进行仿真（1）将阀位增大 10％和减小 10％，观察响应曲线的形状;（2）研究仿真步长对稳定性的影响，仿真步长取多大时RK4 算法变得不稳定？（4）阀位增大 10％和减小 10％，利用 MATLAB中的 ode45() 函数进行求解阶跃响应，比较与（ 1）中的仿真结果有何区别。
三程序代码 :龙格库塔 :%RK4文件clccloseH=[1.2,1.4]';u=0.55; h=1;TT=[];XX=[];for i=1:h:200k1=f(H,u);k2=f(H+h*k1/2,u);k3=f(H+h*k2/2,u);k4=f(H+h*k3,u);H=H+h*(k1+2*k2+2*k3+k4)/6;TT=[TT i];XX=[XX H];end;hold onplot(TT,XX(1,:),'--',TT,XX(2,:));xlabel('time')ylabel('H')gtext('H1')gtext('H2')hold on水箱模型 :function dH=f(H,u)k=0.2;u=0.5;Qd=0.15;A=2;a1=0.20412;a2=0.21129;dH=zeros(2,1);dH(1)=1/A*(k*u+Qd-a1*sqrt(H(1)));dH(2)=1/A*(a1*sqrt(H(1))-a2*sqrt(H(2)));2 编写四阶Runge_Kutta公式的计算程序，对线性状态方程（18）式进行仿真：1阀值 u 对仿真结果的影响U=0.45;h=1;U=0.5;h=1;U=0.55;h=1;2 步长 h 对仿真结果的影响:U=0.5;h=5;U=0.5;h=20;U=0.5;h=39U=0.5;h=50由以上结果知 , 仿真步长越大 , 仿真结果越不稳定。
线性系统大作业范文
线性系统大作业范文线性系统是控制理论中的重要概念，它涉及到系统的线性性质以及如何对系统进行控制和优化。
在本次大作业中，我研究了一个线性系统的特性，并尝试设计一个控制策略，以优化系统的性能。
以下是我对此的详细分析和实施方案。
我选择研究一个被广泛应用于调节系统中的经典线性系统，即比例-积分-微分控制器（PID控制器）。
这种控制器通过测量误差信号，并根据比例、积分和微分增益来计算控制信号，使系统的输出尽量接近期望值。
PID控制器的优点是简单、稳定且易于调节。
我首先建立了一个模型以更深入地了解系统的特性。
我选择了一个简单的一阶系统作为示例。
该系统由一个控制信号u和输出信号y之间的线性关系组成，可以使用方程y=ku来表示，其中k是系统的增益。
然后，我对这个系统进行了频率响应分析。
通过使用傅里叶变换和频谱分析，我确定了系统的幅度和相位响应。
通过分析振荡频率、幅度衰减和相位延迟等指标，我能够了解系统的稳定性和动态响应。
接下来，我设计了一个PID控制器来优化系统的性能。
PID控制器的核心是比例、积分和微分增益。
比例增益用于调整控制信号与误差信号的比例关系，积分增益用于处理系统的静差，而微分增益用于校正系统的动态响应。
通过适当调节这些参数，可以优化系统的响应速度、稳定性和误差补偿能力。
为了确定PID控制器的最佳增益，我使用了试探法。
我从一个合理的起始点开始，逐渐调整增益，观察系统的响应，并根据响应结果进行微调。
通过不断迭代，最终我找到了一组使系统达到最佳性能的增益。
为了验证PID控制器的效果，我进行了仿真实验。
我利用MATLAB软件搭建了一个模拟环境，输入初始参数和控制信号，然后模拟系统的输出。
通过比较使用PID控制器前后的系统性能指标，如误差补偿能力、响应速度和稳定性，我确认了PID控制器的优越性。
最后，我对PID控制器的适用性进行了讨论。
尽管PID控制器广泛应用于各种应用领域，但它并不适用于所有系统。
对于具有高度非线性特性、时变性或多变量耦合的系统，PID控制器的效果可能不理想。
模拟线性调制系统的仿真【实验报告】和【实验指导】
实验一：模拟线性调制系统仿真一、实验目的：1、掌握模拟调制系统的调制和解调原理；2、理解相干解调。
二、实验内容：1、编写AM 、DSB 、SSB 调制，并画出时域波形和频谱图。
2、完成DSB 调制和相干解调。
三、实验步骤1、线性调制1) 假定调制信号为m t ，载波c ()cos 2πm f t =()cos 2πc t f t =，f m =1kHz ，f c =10kHz ； 绘制调制信号和载波的时域波形(保存为图1-1)。
2) 进行DSB 调制，；进行AM 调制，DSB ()()()s t m t c t =⋅[]AM ()1()()s t m t c t =+⋅；绘制DSB 已调信号和AM 已调信号的波形，并与调制信号波形进行对照(保存为图1-2)。
3) 用相移法进行SSB 调制，分别得到上边带和下边带信号，SSB 11ˆ()()()()()22Q s t m t c t m t c t =⋅⋅ ，ˆ()sin 2πm m t f t =，()sin 2πQ c c t f t =。
4) 对载波、调制信号、DSB 已调信号、AM 已调信号和SSB 已调信号进行FFT 变换，得到其频谱，并绘制出幅度谱(保存为图1-3)。
2、DSB 信号的解调1) 用相干解调法对DSB 信号进行解调，解调所需相干载波可直接采用调制载波。
2) 将DSB 已调信号与相干载波相乘。
3) 设计低通滤波器，将乘法器输出中的高频成分滤除，得到解调信号。
4) 绘制低通滤波器的频率响应(保存为图1-4)。
5) 对乘法器输出和滤波器输出进行FFT 变换，得到频谱。
6) 绘制解调输出信号波形；绘制乘法器输出和解调器输出信号幅度谱(保存为图1-5)。
7) 绘制解调载波与发送载波同频但不同相时的解调信号的波形，假定相位偏移分别为ππππ,,,8432(保存为图1-6)。
四、实验思考题1、与调制信号比较，AM 、DSB 和SSB 的时域波形和频谱有何不同？2、低通滤波器设计时应考虑哪些因素？3、采用相干解调时，接收端的本地载波与发送载波同频不同相时，对解调性能有何影响？五、提示：1、Matlab只能处理离散值，所以调制信号、载波、已调信号和解调信号都是用离散序列表示的。
仿真实验报告范文
仿真实验报告范文《仿真实验报告》摘要：本次实验主要通过使用仿真软件（如MATLAB、PSpice等），对特定的系统进行建模与仿真，以验证其是否符合我们的设计要求。
本文将从实验的背景、实验目的、实验原理与方法、仿真结果与分析以及结论等方面，对本次实验进行详细的说明和总结。
一、实验背景随着科学技术的飞速发展，虚拟现实（VR）技术已经成为当前热门话题。
虚拟现实技术可以通过模拟环境创造出与现实世界相似的感觉和体验，广泛应用于游戏、教育、医疗等领域。
为了实现更好的虚拟现实的效果，我们需要对特定系统进行建模与仿真，以验证是否符合设计要求。
二、实验目的本次实验的主要目的是通过仿真软件对特定系统进行建模与仿真，验证其在虚拟现实场景下的表现。
通过对仿真结果的分析，我们可以了解系统工作的稳定性、性能指标等，并做出有针对性的优化措施。
三、实验原理与方法1.建立系统模型根据实验设定的需求，我们需要建立特定系统的数学模型。
根据系统的输入输出关系，可以选择合适的数学模型，如线性模型、非线性模型等。
同时，我们需要合理地选择系统的参数，以保证仿真过程的准确性。
2.仿真软件选取根据实验要求，选择合适的仿真软件进行仿真。
常见的仿真软件有MATLAB、PSpice等，根据实际需要选择最适合的仿真软件。
3.参数设置在仿真软件中，我们需要设置系统的输入信号、初始条件等参数。
通过合理的参数设置，可以得到更准确的仿真结果。
4.运行仿真在仿真软件中运行仿真模型，得到仿真结果。
同时，仿真软件还可以提供一些分析工具，如频谱分析、时域分析等，对仿真结果进行进一步分析。
四、仿真结果与分析根据实验设定，我们得到了系统的仿真结果。
通过对仿真结果进行分析，我们可以得到系统的稳态响应、动态响应以及稳定性等性能指标。
同时，我们还可以通过对仿真结果进行优化，得到更好的系统性能。
五、结论通过本次实验，我们成功地建立了特定系统的仿真模型，并通过仿真软件进行了仿真分析。
实验二-二阶系统的动态特性与稳定性分析
实验⼆-⼆阶系统的动态特性与稳定性分析实验⼆-⼆阶系统的动态特性与稳定性分析⾃动控制原理实验报告实验名称：⼆阶系统的动态特性与稳定性分析班级：姓名：学号：实验⼆⼆阶系统的动态特性与稳定性分析⼀、实验⽬的1、掌握⼆阶系统的电路模拟⽅法及其动态性能指标的测试技术过阻尼、临界阻尼、⽋阻尼状态）对系统动态2、分析⼆阶系统特征参量（ξω，n性能的影响；3、分析系统参数变化对系统稳定性的影响，加深理解“线性系统稳定性⾄于其结构和参数有关，与外作⽤⽆关”的性质；4、了解掌握典型三阶系统的稳定状态、临界稳定、不稳定状态；5、学习⼆阶控制系统及其阶跃响应的Matlab 仿真和simulink实现⽅法。
⼆、实验内容1、构成各⼆阶控制系统模拟电路，计算传递函数，明确各参数物理意义。
2、⽤Matlab和simulink仿真，分析其阶跃响应动态性能，得出性能指标。
3、搭建典型⼆阶系统，观测各个参数下的阶跃响应曲线，并记录阶跃响应曲线的超调量%σ、峰值时间tp 以及调节时间ts ，研究其参数变化对典型⼆阶系统动态性能和稳定性的影响； 4、搭建典型三阶系统，观测各个参数下的阶跃响应曲线，并记录阶跃响应曲线的超调量%σ、峰值时间tp 以及调节时间ts ，研究其参数变化对典型三阶系统动态性能和稳定性的影响； 5、将软件仿真结果与模拟电路观测的结果做⽐较。
三、实验步骤1、⼆阶系统的模拟电路实现原理将⼆阶系统：ωωξω22)(22nn s G s s n++=可分解为⼀个⽐例环节，⼀个惯性环节和⼀个积分环节ωωξω221)()()()(2C C C C s C C 22221542322154215426316320nn s s s s s G s s s C R R R R R R R R R R R R C R R R R R R R R R U U n i ++=++=++== 2、研究特征参量ξ对⼆阶系统性能的影响将⼆阶系统固有频率5.12n=ω保持不变，测试阻尼系数ξ不同时系统的特性，搭建模拟电路，改变电阻R6可改变ξ的值当R6=50K 时，⼆阶系统阻尼系数ξ=0.8 当R6=100K 时，⼆阶系统阻尼系数ξ=0.4 当R6=200K 时，⼆阶系统阻尼系数ξ=0.2（1）⽤Matlab 软件仿真实现⼆阶系统的阶跃响应，计算超调量%σ、峰值时间tp 以及调节时间ts 。
控制仿真实验报告
实验名称：基于MATLAB/Simulink的PID控制器参数优化仿真实验日期：2023年11月10日实验人员：[姓名]实验指导教师：[指导教师姓名]一、实验目的1. 理解PID控制器的原理及其在控制系统中的应用。
2. 学习如何使用MATLAB/Simulink进行控制系统仿真。
3. 掌握PID控制器参数优化方法，提高控制系统的性能。
4. 分析不同参数设置对系统性能的影响。
二、实验原理PID控制器是一种广泛应用于控制领域的线性控制器，它通过将比例（P）、积分（I）和微分（D）三种控制作用相结合，实现对系统输出的调节。
PID控制器参数优化是提高控制系统性能的关键。
三、实验内容1. 建立控制系统模型。
2. 设置PID控制器参数。
3. 进行仿真实验，分析系统性能。
4. 优化PID控制器参数，提高系统性能。
四、实验步骤1. 建立控制系统模型使用MATLAB/Simulink建立被控对象的传递函数模型，例如：```G(s) = 1 / (s^2 + 2s + 5)```2. 设置PID控制器参数在Simulink中添加PID控制器模块，并设置初始参数，例如：```Kp = 1Ki = 0Kd = 0```3. 进行仿真实验设置仿真时间、初始条件等参数，运行仿真实验，观察系统输出曲线。
4. 分析系统性能分析系统在给定参数下的响应性能，包括超调量、调节时间、稳态误差等指标。
5. 优化PID控制器参数根据分析结果，调整PID控制器参数，优化系统性能。
可以使用以下方法：- 试凑法：根据经验调整参数，观察系统性能变化。
- Ziegler-Nichols方法：根据系统阶跃响应，确定参数初始值。
- 遗传算法：使用遗传算法优化PID控制器参数。
6. 重复步骤3-5，直至系统性能满足要求五、实验结果与分析1. 初始参数设置初始参数设置如下：```Kp = 1Ki = 0Kd = 0```仿真结果如图1所示：从图1可以看出，系统存在较大的超调量和较长的调节时间，稳态误差较大。
