无砟轨道技术交底---隧道段(对工班)
ZT20CX11-01 2015年月日工程名称无砟轨道技术交底（隧道段）交底地点工程科交底组织单位第十三工程队工程科交底负责人施工单位无砟轨道二工班接收负责人无砟轨技术交底---隧道段一、隧道内直线段CRTSⅠ型双块式无砟轨道结构1、结构形式隧道CRTSⅠ型双块式无砟轨道由钢轨、扣件、轨枕、道床板组成。
轨道结构高度515mm。
钢轨使用60Kg/m、100m定尺长Mu71Mn无螺栓孔新钢轨，扣件采用WJ-8B型扣件，轨枕为SK-2型双块式轨枕。
轨枕间距一般取650mm，不宜小于600mm。
图1 隧道内直线段双块式无砟轨道横断面图2、道床板道床板平均厚度为260mm，宽度2800mm，道床板连续浇筑，设置0.7%向中心水沟的排水坡。
道床板采用C40钢筋混凝土现浇而成。
道床板内每个接地单元仅选择一根横向接地钢筋与三根纵向接地钢筋焊接，除接地钢筋按上述要求焊接外，其余纵向钢筋搭接、纵横向钢筋交叉点处均以绝缘塑料卡绝缘连接。
隧道内曲线段CRTSⅠ型双块式无砟轨道曲线超高在道床板上设置。
曲线超高地段另见相关设计文件。
ZT20CX11-01 2015年月日工程名称无砟轨道技术交底（隧道段）交底地点工程科交底组织单位第十三工程队工程科交底负责人施工单位无砟轨道二工班接收负责人图2 隧道内曲线段无砟轨道断面图二、道床板配筋1、隧道洞口200m范围内道床板配筋道床板上层设置9根Φ20纵向钢筋，每两根轨枕间设置两根Φ16横向钢筋，侧面混凝土保护层厚度按照50mm设计。
图3 道床板上层钢筋布置图ZT20CX11-01 2015年月日工程名称无砟轨道技术交底（隧道段）交底地点工程科交底组织单位第十三工程队工程科交底负责人施工单位无砟轨道二工班接收负责人道床板下层设置11根Φ20纵向钢筋，按照间距325mm设置与轨枕正下方一根Φ16横向钢筋。
底部保护层厚度35mm。
图4 道床板下层钢筋布置图图5 直线段道床板配筋横断面ZT20CX11-01 2015年月日工程名称无砟轨道技术交底（隧道段）交底地点工程科交底组织单位第十三工程队工程科交底负责人施工单位无砟轨道二工班接收负责人图6 曲线段道床板配筋横断面2、隧道洞口大于200m范围道床板配筋道床板上层设置7根Φ20纵向钢筋，每两根轨枕间设置一根Φ16横向钢筋，侧面混凝土保护层厚度按照50mm设计。
重载铁路隧道内无砟轨道施工技术交底
技术交底年月日工程名称无砟轨道交底地点交底组织单位交底负责人施工单位接收负责人本交底适用于DK379+591.7～DK379+621.70段长枕埋入式及DK379+621.7～DK391+230段弹性支撑块式无砟轨道施工。
一、道床板曲线段落划分DK379+591.7～DK380+328.17段为右偏曲线，最大超高值45mm；DK389+171.86～DK389+752.14段为左偏曲线，最大超高值55mm，缓和曲线段按线型内插计算超高值。
二、板型布置1.隧道进口至沉降缝DK379+591.7～DK379+615段为3块7.75m板；2.沉降缝至长枕终点DK379+615～DK379+621.7段为1块6.68m板；3.隧道出口DK391+217.91～DK391+230段为2块6.03m板；4.其余地段均为6.58m单元板。
三、道床板施工无砟轨道轨排框架法施工质量控制要点：钢筋绝缘及综合接地满足设计要求；道床板混凝土灌注密实，支撑块、长枕无“空吊”现象；加强混凝土配合比、灌注、振捣、养护及应力放散等环节控制，防止出现“八”字型、横向贯通裂纹；伸缩缝完全断开，混凝土无粘连现象；道床板表面排水坡满足图纸要求，不得出现倒坡或坑洼积水现象；曲线段超高设置准确，防止曲线外侧混凝土施工时出现涨模、跑模现象；加强过程精度控制，实现铺轨后轨道精调工作量最小；道床板线型平顺美观，不得出现缺棱掉角现象。
道床板施工工艺流程见下图：图1隧道内无砟轨道施工流程图3.1施工前准备3.1.1施工前检查过轨管线畅通情况，找平层高程复测，不合格的按要求处理；找平层开裂渗水情况，按二衬裂纹处理方式提前处理。
3.1.2逐个检查弹性支撑块状态，应保证外观良好，表面无破损，无裂纹。
绑扎带绑扎牢固，无断裂，确保支撑块、块下橡胶垫板、橡胶套靴三者之间无缝隙。
逐个检查橡胶套靴顶部与支撑块间密封状态，确保密封良好。
3.1.3检查长枕螺栓孔的封堵情况，禁止杂物入内。
无砟轨道安全技术交底（三篇）

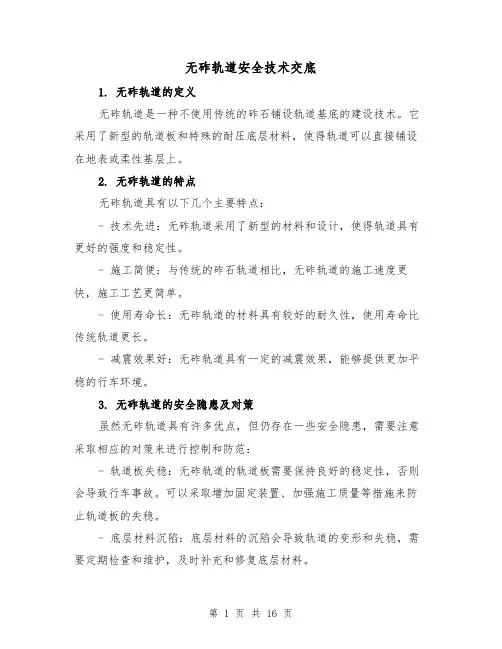

无砟轨道安全技术交底1. 无砟轨道的定义无砟轨道是一种不使用传统的砟石铺设轨道基底的建设技术。

它采用了新型的轨道板和特殊的耐压底层材料，使得轨道可以直接铺设在地表或柔性基层上。
2. 无砟轨道的特点无砟轨道具有以下几个主要特点：- 技术先进：无砟轨道采用了新型的材料和设计，使得轨道具有更好的强度和稳定性。
- 施工简便：与传统的砟石轨道相比，无砟轨道的施工速度更快，施工工艺更简单。
- 使用寿命长：无砟轨道的材料具有较好的耐久性，使用寿命比传统轨道更长。
- 减震效果好：无砟轨道具有一定的减震效果，能够提供更加平稳的行车环境。
3. 无砟轨道的安全隐患及对策虽然无砟轨道具有许多优点，但仍存在一些安全隐患，需要注意采取相应的对策来进行控制和防范：- 轨道板失稳：无砟轨道的轨道板需要保持良好的稳定性，否则会导致行车事故。
可以采取增加固定装置、加强施工质量等措施来防止轨道板的失稳。
- 底层材料沉陷：底层材料的沉陷会导致轨道的变形和失稳，需要定期检查和维护，及时补充和修复底层材料。
- 沿线障碍物：无砟轨道在铺设过程中需要注意周围的障碍物，如建筑物、道路等。
需要及时清理和移动周围的障碍物，确保轨道的通畅和安全。
4. 无砟轨道的应急预案为了应对突发事件和安全事故，无砟轨道需要制定相应的应急预案。
应急预案应包括以下内容：- 应急组织机构：明确应急情况下的组织机构和责任分工。
- 应急处置措施：制定应急处置措施，包括事故报警、人员疏散、事故处理等。
- 应急设备和物资：准备必要的应急设备和物资，如灭火器、急救箱等。
- 人员培训和演练：定期进行应急演练，提高人员的应急处置能力和反应速度。
5. 无砟轨道的巡查和维护为了保证无砟轨道的运行安全，需要定期进行巡查和维护。
巡查和维护的内容包括：- 轨道板的检查：检查轨道板的稳定性和连接情况，及时发现和处理问题。
- 轨道底层材料的维护：定期检查底层材料的情况，发现沉陷和损坏及时补充和修复。
