风机性能试验台

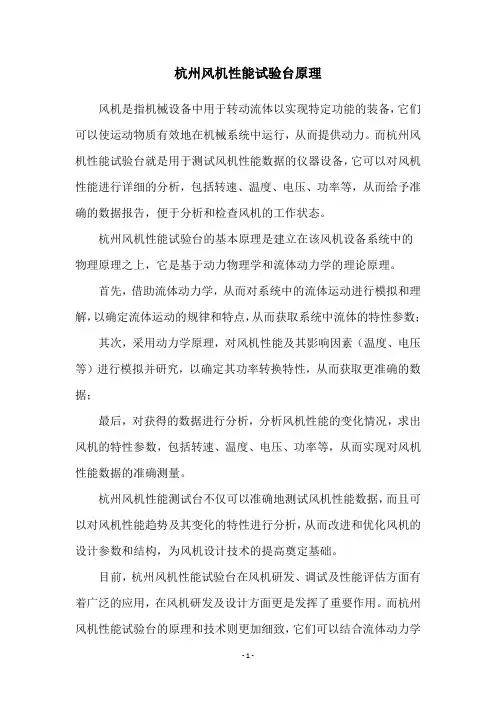

一、产品说明

本试验台能对各种不同类型的风机性能进行测定，能进行定风量和定风压试验，并

能对试验参数进行曲线拟合，得出风机的性能曲线。试验台符合标准 ASHRAE 51-75 的要求。

二、测试项目

1.定风量定电压试验

2.定风压定电压试验

3.定风量定转速试验

4.定风压定转速试验

三、技术指标

1. 风量范围：110～7000m3/h

2.重复性精度：±1%

3.试验台规格：吸风式风机性能台，吹风式风机性能台（可按用户需要进行特殊设计）。

根据 GB1236-2000 的要求

－技术指标

1.被测风机风量范围：

· 吹风式：1000-20.000m3/h，转速 0-6000RPM;

2.测定精度：重复性精度：±2％

3. 环境：温度：20±15℃；湿度：65±20%（用户保证）

4. 风机尺寸：1000mm 以内,宽 350 mm(根据客户要求)

一．控制方案

本试验台采用吹风式风洞测试风机性能，具体方案如下：

图1 风室出气试验示意图(用多喷嘴流量计测流量)

图2 风室进气试验示意图(用多喷嘴流量计测流量)

三、风机性能测试台,风机风量台，性能测试台控制参数（在全自动控制方案中为控制参数，在其他方案中为测量参数）

1.风管静压（定静压）

u 差压变送器：微压变送器，-500Pa～500Pa/1～5V （精度0.075%）

u 控制：PID

u 数据记录：通过数据采集器采集到计算机

2.两内空板的压差（定风量）

u 差压变送器：微压变送器，，量程0～1000Pa /1～5V（精度0.075%）u 控制：PID:输出控制电动风阀的开启度！

u 数据记录：通过数据采集器采集到计算机(国产)

3.被测风机电压

u 电压范围：0～380V DC

二．测量参数

1.被测风机电流

u 测量范围：0 ～ 50A（测量精度0.01V）

u 电流变换器：带分流器, 0～50A / 1～5V DC 。精度0.1%

u 数据记录：通过数据采集器采集到计算机

2.风洞温度

u 测量范围：相对温度 0～100℃

u 测量精度：±0.2℃

u 信号变换器： 0～100℃ / 1～5V DC

u 数据记录：通过数据采集器采集到计算机

3.风洞湿度

u 测量范围：相对湿度 0～100％RH

u 测量精度：相对湿度±3％RH

u 信号变换器： 0～100％ / 1～5V DC

u 数据记录：通过数据采集器采集到计算机。

4.大气压力

u 测量范围：800～1100mb

u 压力变送器： 0.2％，Setra,0.1～5.1V DC 输出

u 数据记录：通过数据采集器采集到计算机

三．设备

1.吹风式风洞(1) 风机出口风室(有机玻璃/不锈钢)

u 外部尺寸：直径约 2180 mm 长度约 2200L mm

u 整流网

u 安装试件开孔尺寸：650×200 mm(由用户确认)(2) 风量测定室(有机玻璃/ 不锈钢)

u 内部尺寸：直径约 650 mm 长度约 2200L mm

u 整流网(3) 电动风阀

u 4-20mA 控制风阀的开启度0℅-100℅

u 用 PLD 输出控制（静压 PLD 控制电动风阀的开启度）

2.控制柜

u 开关、指示灯、数显表

u 急停开关、变频器故障报警

3.数据处理系统

1.数据采集器：10 通道数据采集系统

2.计算机系统：计算机: P4，512M 内存，80G 硬盘，

RS232

15”液晶彩显

打印机：A4 彩色喷墨

3.控制软件：窗口形式，中文显示,提供性能曲线拟合功能。

4.所以测量数据可以储存在数据库中，方便按照产品，时间等进行查询。

5.软件功能：

·测量项目：静压、两个内空板间压差、功率、电压、电流、效率、温度、湿度、大气压等；

·特性曲线图：

纵坐标、横坐标为分别可选静压、电压、电流、功率、效率，得出风机不同性能参数之间的关系曲线图。每张特性曲线图最多可选 4 条曲线；
