地下车库门技术标准

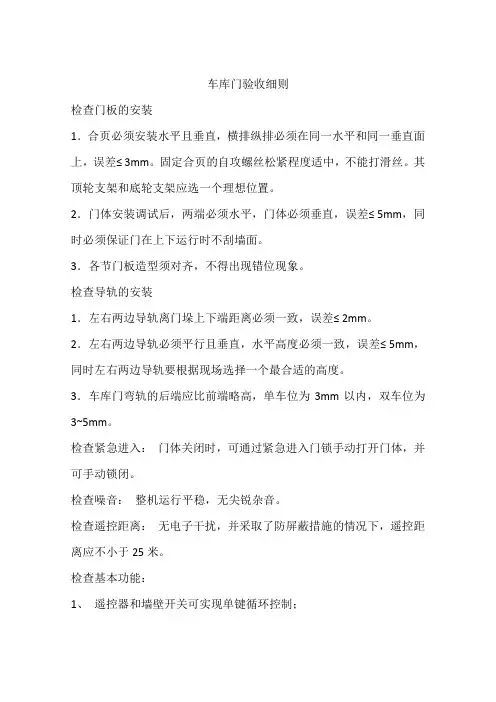

地下遥控车库门技术标准

遥控车库门整体构造由门板、封闭系统、行走机构、轨道、传动机构、开门机、等系统组成。

1、门板

门板：

条型工业板，内外表面压花彩钢板：

成形厚度为0.326mm，单块门板尺寸：380mm-550mm可调节,正面有方格压花美观大方，表面颜色可根据要求制作，常用色为白色。

聚氨酯发泡保温层：

具有保温和粘接内外层彩板的作用，具有阻燃功能，添充聚氨脂发泡：

容重40kg/m3

，发泡厚度约为40mm，门板整体厚度≥40mm。

预埋件：

在门板发泡成型前放置预埋件，用于固定折页吊点等埋件厚度应≥2.5㎜

封头槽：

镀锌板冷弯加工件，镀锌板厚度≥0.8㎜，采用1.8mm冷扎钢板折边。

xx：

在底门板顶门板和亮子固定开门机的门板内部放置方管加强，方管应为20×40壁厚≥2㎜

角码：

采用3.5mm工业门件。

轴杠：

采用￠25mm圆钢，轴承支架采用3.5mm大支架。

平衡系统：

根据门体尺寸及质量配置。

2、封闭系统

侧封闭、下封闭及上封闭。侧封闭胶条PVC型材，下封闭为胶囊均为PVC 材料，耐低温、抗老化，不易破损，为防止使用过程中对侧封闭的刮碰损坏，应用厚度不小于0.8㎜镀锌板加以保护。

3、行走机构

折页：

具有连接门板和转向固定行走机构的功能。折页均为冲压件，成形好，强度高，表面经过镀锌处理，耐腐蚀能力强，折页厚度应≥2㎜。

行走轮：

滑轮采用长柄大铁滑轮。具有导向和承载风压的功能。导杆经过镀锌处理，耐腐蚀能力强。

4、轨道

滑道：

采用2.0mm冷扎板扎制50*80*2.0mm工业门专用滑道。具有导向和承载风压的功能。其采用厚度为≥1.8㎜的镀锌钢带滚压成形，侧面冲有长孔，用来连接调整连片。

调整连片：

轨道与墙体连接的主要部件。其采用厚度为2mm的镀锌钢带冲压成型，其一边冲有螺栓孔，用于与墙面的安装。滑道用调整连片锁紧螺母连接，可有效地防止各零部件在门运行过程中产生的松动。

5、传动机构

传动轴：

连接传动部件。采用六分镀锌钢管，能传递较大的力矩。

平衡弹簧：

平衡门板的重量。弹簧选用65Mn弹簧钢丝，缠绕后经高温回火处理。采用弹簧法兰及支架组成一体，固定到轨道与墙面之间，将传动与轨道连接为一个整体。

传动系统与门板之间用3㎜钢丝绳连接，一端经绳轮连接平衡系统，另一端经吊点连接在门板上。

6、开门机

电机参照兵工先锋机械厂生产的KG50S型工业门机或同等同档次标准。动力经过电机减速输出给链轮带动链条盒内的链条纵向移动，在链条端部连接有滑块与门板用连接件连接，滑块上有手动转换开关。限位采用非接触记忆限位，具有手动与电动转换功能，便于停电时开启，主要功能有：

手电动转换功能、限位功能、过载保护功能。

利用开门机支架固定到适当位置。

7、运行升降速度0.35m/s

设计工程部2011年7月6日
