悬挑脚手架专项施工方案

悬挑脚手架专项施工方案

悬挑脚手架专项施工方案一、概述悬挑脚手架是一种常用的施工工具,用于在建筑施工过程中悬挑操作及高处作业。

本文将介绍悬挑脚手架的专项施工方案,包括施工前的准备工作、施工过程中的注意事项以及施工后的安全管理措施。

二、施工前的准备工作1. 需要对悬挑脚手架进行检验,并确保其结构牢固、无裂缝和变形等缺陷。

如有问题应及时修理或更换。

2. 在选择施工地点时,要考虑地面的稳定性和承重能力。

避免选择有沟壑或不平整的地方。

3. 在悬挑脚手架使用前,需对施工人员进行相关安全培训,确保其具备使用脚手架的知识和技能,并持有相关的操作证书。

4. 在施工现场设置明显的标识,警示其他工作人员不要接近。

三、施工过程中的注意事项1. 悬挑脚手架的搭设需要严格按照搭设方案进行,禁止随意改动。

2. 在搭设过程中,要确保脚手架的稳定性。

悬挑部分应设置足够数量的支撑杆,以增强其承重能力和稳定性。

3. 施工过程中,严禁在悬挑脚手架上进行超负荷作业,以免导致脚手架失稳或发生意外。

4. 悬挑脚手架上的工具、材料等应放置整齐,避免将其堆积在一起造成不稳定。

5. 施工人员在悬挑脚手架上作业时,应系好安全带,并固定在可靠的锚定点上,以防止意外事故发生。

6. 施工现场应保持整洁,避免碎石、砂土等杂物掉落造成伤害。

四、施工后的安全管理措施1. 施工结束后,要对悬挑脚手架进行清理和检查,确保脚手架的材料和工具被妥善存放。

2. 对于破损或失效的脚手架部件,应及时进行更换或修理,以确保下次使用时的安全性。

3. 进行悬挑脚手架施工的工地,应设置专人负责脚手架的管理,并定期进行巡查和检查,确保其正常运行。

4. 在施工现场,应设置安全警示牌,提醒人员注意悬挑脚手架的安全使用。

5. 施工人员要经常进行体检,特别是对视力和平衡能力进行检查,以确保其能够适应悬挑脚手架操作的要求。

五、总结悬挑脚手架是一种常见的施工工具,其使用需要严格按照施工方案进行,并加强安全管理措施。

本文介绍的悬挑脚手架专项施工方案,从施工前的准备到施工过程中的注意事项再到施工后的安全管理措施,提供了一套完整的操作指南。

悬挑脚手架专项施工方案最新完整版

悬挑脚手架专项施工方案最新完整版

悬挑脚手架专项施工方案最新完整版一、工程概况本项目为悬挑脚手架专项施工工程,工程地点位于XXX市区,主要包括一栋高层建筑的外墙装修及维护。

建筑高度为98米,共30层,建筑结构为钢筋混凝土框架结构。

根据工程特点,决定采用悬挑脚手架施工工艺。

本工程悬挑脚手架搭设范围包括建筑物的四周,脚手架搭设高度为90米。

二、施工准备工作及主要材料需用量计划(一)、技术准备工作1. 组织技术骨干学习悬挑脚手架施工技术规范,掌握悬挑脚手架施工要领。

2. 根据工程特点,编制详细的悬挑脚手架施工方案,明确施工工艺、技术要求及质量标准。

3. 组织专家对施工方案进行评审,确保方案的合理性和可行性。

4. 对施工人员进行技术培训,使其熟悉悬挑脚手架的搭设、使用和拆除方法。

(二)、物资准备工作1. 根据施工方案,计算主要材料需用量,包括:- 钢管:约120吨- 扣件:约5万个- 脚手板:约2000平方米- 安全防护网:约1500平方米- 悬挑梁:约60吨2. 选择合格的供应商,确保材料的质量和供应及时。

3. 对进场的材料进行验收,检查合格证、质保书等相关资料,确保材料质量。

4. 对钢管、扣件等主要材料进行外观检查,要求表面无裂纹、变形、磨损等缺陷。

5. 对悬挑梁进行预加工,确保尺寸、焊接质量符合设计要求。

6. 储备足够的施工工具、设备,包括电焊机、气割设备、手动葫芦等。

三、一般规定1. 本工程悬挑脚手架施工应严格遵守国家和地方的相关法律法规,以及《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》等标准规范。

2. 脚手架施工前,必须对现场施工人员进行安全技术交底,确保施工人员了解施工过程中的安全注意事项和应急处理措施。

3. 悬挑脚手架施工前,应编制详细的施工方案,并经专家评审通过后报监理单位批准,施工过程中应严格按照施工方案执行。

4. 脚手架搭设前,应对施工现场进行清理,确保搭设场地平整、坚实,无杂物。

5. 悬挑脚手架的搭设、使用和拆除作业,应在白天进行,如需夜间作业,应确保有足够的照明。

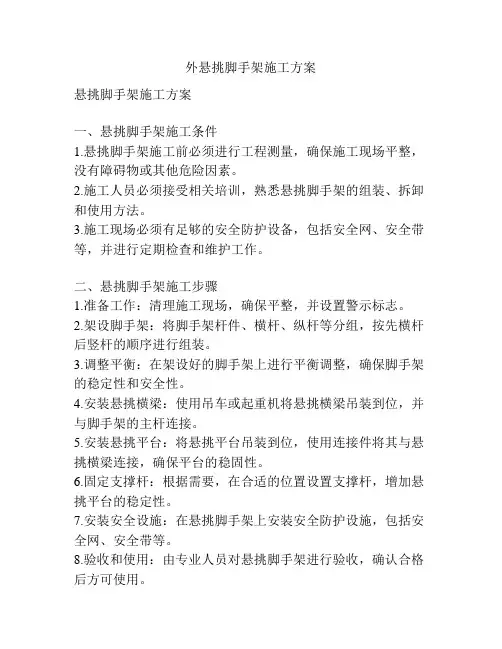

外悬挑脚手架施工方案

外悬挑脚手架施工方案

外悬挑脚手架施工方案悬挑脚手架施工方案一、悬挑脚手架施工条件1.悬挑脚手架施工前必须进行工程测量,确保施工现场平整,没有障碍物或其他危险因素。

2.施工人员必须接受相关培训,熟悉悬挑脚手架的组装、拆卸和使用方法。

3.施工现场必须有足够的安全防护设备,包括安全网、安全带等,并进行定期检查和维护工作。

二、悬挑脚手架施工步骤1.准备工作:清理施工现场,确保平整,并设置警示标志。

2.架设脚手架:将脚手架杆件、横杆、纵杆等分组,按先横杆后竖杆的顺序进行组装。

3.调整平衡:在架设好的脚手架上进行平衡调整,确保脚手架的稳定性和安全性。

4.安装悬挑横梁:使用吊车或起重机将悬挑横梁吊装到位,并与脚手架的主杆连接。

5.安装悬挑平台:将悬挑平台吊装到位,使用连接件将其与悬挑横梁连接,确保平台的稳固性。

6.固定支撑杆:根据需要,在合适的位置设置支撑杆,增加悬挑平台的稳定性。

7.安装安全设施:在悬挑脚手架上安装安全防护设施,包括安全网、安全带等。

8.验收和使用:由专业人员对悬挑脚手架进行验收,确认合格后方可使用。

三、悬挑脚手架施工注意事项1.施工过程中,悬挑脚手架必须按照标准规范进行组装和拆卸,并由专业人员操作。

2.严禁在悬挑脚手架上进行违规操作,如攀爬、跳跃等。

3.施工现场必须设立相关警示标志,确保行人和周围人员的安全。

4.使用悬挑脚手架时,施工人员必须配戴安全帽,并进行安全培训。

5.悬挑脚手架的使用高度不得超过规定的限制,超过时必须进行加固支撑措施。

6.悬挑平台上不得聚集人员或超过规定的荷载,确保平台的承重安全。

四、悬挑脚手架施工风险控制措施1.设置警示标志,提示施工人员和周围人员注意安全。

2.进行现场勘测和测量,确保施工平整,并清理障碍物。

3.增加或设置适当的支撑杆,提高悬挑平台的稳定性。

4.定期检查和维护悬挑脚手架,确保其稳定性和安全性。

5.施工人员接受安全培训,掌握悬挑脚手架的正确使用方法。

6.使用安全设备,如安全网、安全带等,提高施工人员的安全保护能力。

外墙悬挑脚手架施工方案(18号工字钢、悬挑高度20m)

外墙悬挑脚手架施工方案(18号工字钢、悬挑高度20m)

外墙悬挑脚手架施工方案
在外墙施工中,悬挑脚手架是一种非常常见且有效的施工工具,尤其适用于高层建筑外墙的施工。

本文将以使用18号工字钢和悬挑高度20米的情况为例,介绍外墙悬挑脚手架的施工方案。

一、材料准备
在设计外墙悬挑脚手架前,首先需要准备好18号工字钢材料,这种钢材质地坚固,能够支撑较大的荷载,适合用于悬挑脚手架的搭建。

此外,还需要准备好连接件、固定件、支撑件等辅助材料。

二、施工方案
悬挑脚手架的施工方案主要包括以下几个步骤:
1. 确定设计方案
首先,根据外墙的高度和结构特点,设计出合适的悬挑脚手架方案。

在悬挑高度为20米的情况下,需要确保脚手架的稳固性和安全性。

2. 搭建主体结构
根据设计方案,利用18号工字钢和连接件搭建起主体结构,确保脚手架能够稳固地悬挂在外墙上方。

3. 安装支撑件
在主体结构完成后,需要在下部安装支撑件,以确保整个脚手架的稳定性和承重能力。

4. 安全检查
在搭建完成后,需进行全面的安全检查,确保脚手架的每个连接点和结构部件均稳固可靠,不会存在安全隐患。

5. 使用和拆除
在脚手架搭建完成后,可以开始外墙的施工工作。

在使用过程中,需根据需要进行定期检查和维护,确保安全使用。

施工完成后,需按照规范程序拆除悬挑脚手架。

三、总结
外墙悬挑脚手架施工方案中,使用18号工字钢和悬挑高度20米的方案,需要充分考虑结构稳定性和安全性,确保施工效率和施工质量。

在实际施工过程中,应严格执行施工方案,确保人员安全和施工顺利进行。

悬挑式脚手架专项施工方案

悬挑式脚手架专项施工方案

悬挑式脚手架专项施工方案悬挑式脚手架因其独特的悬挑结构,在高层建筑的外墙施工中得到了广泛应用。

以下是一份详细的悬挑式脚手架专项施工方案,涵盖施工准备、材料选择与检验、悬挑梁或桁架的安装、脚手架搭设、安全防护措施、施工流程、注意事项等各个环节。

一、施工准备1.技术准备o熟悉施工图纸,编制详细的施工方案,并进行技术交底。

o确定悬挑式脚手架的位置、尺寸和荷载要求。

o进行现场勘察,了解地质情况、周边环境、施工场地限制等。

2.材料准备o选购符合标准的钢管、扣件、脚手板、安全网等材料。

o确保钢管材质符合GB700—89的相应规定,壁厚和长度符合设计要求。

o扣件应选用铸铁扣件,材质符合KJ33—8的技术条件,且与钢管管径规格相统一。

o脚手板采用符合安全要求的材料,如毛竹竹笆脚手板。

3.设备准备o准备好吊车、脚手架搭设工具等设备。

4.现场准备o清理施工场地,确保作业面平整。

二、材料选择与检验对所有进场材料进行检验,包括钢管、扣件、脚手板等,确保其符合相关标准和规范。

●钢管应进行表面处理,去除锈迹和油污,并涂刷防锈漆。

●扣件应检查其规格、型号和质量,确保其能可靠地连接钢管。

●脚手板应选用符合安全要求的材料,并铺设平整,不留空隙。

三、悬挑梁或桁架的安装●悬挑梁或桁架是悬挑式脚手架的关键组成部分,其安装质量直接影响到脚手架的安全性和稳定性。

●悬挑梁或桁架应通过预埋件或后锚固方式与建筑结构可靠连接。

●连接件应具有足够的承载能力,确保安装位置和标高符合设计要求。

四、脚手架搭设1.基础处理o在建筑物上预埋悬挑脚手架的固定件。

2.立杆搭设o按照设计要求搭设立杆,立杆顶端高出结构楼层上皮一定距离,接头采用对接扣件连接。

3.横向水平杆和纵向水平杆o在立杆上设置横向水平杆和纵向水平杆,形成脚手架的基本框架。

o必须设置扫地杆,并控制大横杆和纵向水平杆的布置和长度。

4.剪刀撑和连墙件o每四列设一剪刀撑,剪刀撑接头处对接钢管长度不小于1.0m,并用两只扣件紧固。

悬挑式脚手架施工方案(完整版)

悬挑式脚手架施工方案(完整版)

悬挑式脚手架施工方案(完整版)模板一:正式风格【项目名称】悬挑式脚手架施工方案1. 项目概述悬挑式脚手架施工方案旨在提供具体的施工方案,确保施工过程安全、高效进行。

本方案涉及脚手架的搭建、拆除、材料选用、施工流程等内容。

2. 脚手架搭建2.1 搭建前准备2.1.1 确定悬挑式脚手架所需规格和尺寸2.1.2 准备悬挑式脚手架所需材料2.1.3 组织施工人员进行安全培训和指导2.2 悬挑式脚手架搭建流程2.2.1 按照设计要求划定脚手架搭建位置2.2.2 将脚手架零部件按照规格和尺寸进行组装2.2.3 定期检查脚手架的稳定性和安全性3. 脚手架拆除3.1 准备工作3.1.1 确认拆除时间和范围3.1.2 组织专业人员指导拆除工作3.2 悬挑式脚手架拆除流程3.2.1 按照规定顺序进行拆卸工作3.2.2 对拆卸下来的脚手架进行归档和清点3.2.3 整理工作现场,确保安全和整洁4. 材料选用4.1 脚手架材料选择原则4.1.1 材料强度和稳定性4.1.2 耐候性和耐腐蚀性4.1.3 施工成本和可维护性4.2 脚手架材料选用建议4.2.1 梁和扣件采用高强度钢材4.2.2 地基支撑材料选用混凝土或钢材4.2.3 工作平台采用防滑材料5. 施工流程5.1 施工前准备工作5.2 悬挑式脚手架的搭建过程5.3 施工过程中的安全措施5.4 施工后的检查和整理工作【附件】1. 设计图纸2. 安全培训记录3. 材料选用表格【法律名词及注释】1. 脚手架:用于工程施工过程中提供工作平台和支撑物的临时结构。

2. 施工流程:指施工工序的顺序和步骤。

3. 悬挑式:指脚手架在地面较低处悬挑或跨越其他结构物。

--------------------------------------------------------------模板二:轻松风格【项目名称】悬挑式脚手架施工方案1. 项目概述这个悬挑式脚手架施工方案就是为了让大家快乐、安全地完成施工而准备的。

悬挑脚手架的施工方案

悬挑脚手架的施工方案

悬挑脚手架的施工方案《悬挑脚手架施工方案》悬挑脚手架是一种用于高空工程施工的临时性支撑结构,主要用于楼体外墙的高层施工,其施工方案需要科学合理,确保施工安全和质量。

一、前期准备1. 踏勘:在施工前,应对施工场地进行踏勘,了解地形地貌、环境因素和周边建筑物等情况,为脚手架的搭设提供基础资料。

2. 综合设计:根据踏勘结果和项目具体情况,进行脚手架的综合设计,包括悬挑脚手架的布置、搭设方式、材料选用等。

3. 材料准备:根据设计要求,提前准备好悬挑脚手架所需要的各种材料,确保施工过程中的顺利进行。

二、搭设过程1. 基础处理:对悬挑脚手架的支撑点进行基础处理,确保支撑点的稳固和安全。

2. 支架搭设:在基础处理完成后,按照设计要求搭设支撑框架,确保支撑结构的稳固和牢固。

3. 脚手架布置:根据设计要求,将悬挑脚手架的主体结构、支撑结构、悬挑部分等按照设计要求进行布置和搭设。

4. 钢丝绳固定:在悬挑脚手架搭设完成后,对整个脚手架进行钢丝绳固定,确保脚手架的稳固和安全。

三、施工安全1. 安全培训:对施工人员进行悬挑脚手架的安全操作和使用培训,提高施工人员对悬挑脚手架操作的认识和技能。

2. 安全检查:在施工过程中,定期对悬挑脚手架进行安全检查,确保脚手架的稳固和安全。

3. 安全防护:施工过程中,全面落实安全防护措施,包括施工人员的安全带使用、安全网的设置等,确保施工的安全进行。

四、施工验收在悬挑脚手架搭设完成后,进行相应的施工验收工作,包括结构稳定性、安全性能、支撑点稳固性等方面的验收,确保脚手架的质量和安全。

通过科学严谨的施工方案和严格的施工管理,悬挑脚手架的搭设和施工可以得到有效的控制,确保了施工的安全和质量。

最新悬挑脚手架专项施工方案(新)

最新悬挑脚手架专项施工方案(新)

最新悬挑脚手架专项施工方案(新)最新悬挑脚手架专项施工方案1.引言本文档旨在提供最新的悬挑脚手架专项施工方案。

此方案的目的是确保悬挑脚手架的安全施工,保护工人的生命财产安全。

本文将详细介绍悬挑脚手架施工的步骤、安全要求以及所需材料等。

2.施工准备2.1 施工前的检查2.2 所需材料清单3.悬挑脚手架组装3.1 地基处理3.2 主体架设3.3 悬挑脚手架中部支撑3.4 上层架设4.悬挑脚手架安全措施4.1 安全标识4.2 承重计算与监测4.3 防护措施5.施工期间的管理要求5.1 工人的安全培训和管理5.2 施工现场的清理与维护5.3 施工计划的调整与变更管理6.施工结束6.1 施工完成验收6.2 悬挑脚手架拆除7.附件本文档涉及的附件包括施工图纸、安全标识图示、脚手架组装说明等。

8.法律名词及注释8.1 施工标准:指国家、行业或地方规定的悬挑脚手架施工过程中要遵守的标准。

8.2 安全标识:为保护工人安全,提供必要的警示与提示的标识。

最新悬挑脚手架专项施工方案1.引言为了确保悬挑脚手架施工的安全可靠,保护工人的生命财产安全,制定本最新悬挑脚手架专项施工方案。

本文档详细阐述了悬挑脚手架施工流程、施工安全要求、所需材料等内容,旨在提供指导和参考。

2.施工准备2.1 施工前的检查在施工前,需仔细检查工地环境、地基条件等,确保施工的顺利进行。

2.2 所需材料清单列出所需的脚手架材料清单,包括钢管、连接件、扣件等。

3.悬挑脚手架组装3.1 地基处理根据地基条件,进行适当的处理和加固,确保地基坚实稳定。

3.2 主体架设按照施工图纸和规范要求,进行悬挑脚手架的主体架设。

确保每个部位的连接牢固可靠。

3.3 悬挑脚手架中部支撑对悬挑脚手架中部进行支撑和加固,以增加整体的稳定性和承重能力。

3.4 上层架设根据需求,进行上层脚手架的架设,确保整体结构的稳固性和安全性。

4.悬挑脚手架安全措施4.1 安全标识在悬挑脚手架的关键部位,标明必要的安全标识,以提醒工人注意安全。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

福鑫公租房悬挑脚手架施工方案1编制依据《建筑施工扣件式钢管脚手架》(JGJ130-2001,2002年版);《建筑施工安全检查标准》(JGJ59-99);《建筑施工高处作业安全技术规范》(JGJ80-91);本工程施工图纸和投标文件;本工程施工组织设计。

2工程概况本工程位于西峡海城冶金材料有限公司院内,临古城路南段东侧。

本工程地下一层,地上十六层,总建筑面积为17491 m2,其中地下一层建筑面积12014m2,建筑高度54.400m。

框架剪力结构,建筑结构安全等级为二级,耐火等级为一级,非抗震,建筑耐久年限为50年。

3施工部署3.1组织机构外架搭设拆除由外架工长负责组织实施,其他人员配合。

外架所需材料、劳动力计划均由外架工长负责编制、计划,材料员负责组织材料进场。

技术交底安全交底工作由外架工长负责,主管工程师审核技术交底,安全员审核安全交底。

3.2设计总体思路本工程二层以下采用落地扣件式双排钢管外架,外架立杆直接支撑在经过回填夯实的地面上。

二层以上部分采用悬挑脚手架,共设三个悬挑单元,分别是3-8层/外挑高度18米、9-14层/外挑高度18米、15层至屋面/外挑高度13.3米,悬挑钢架分别设置在2、8、14层楼面。

悬挑钢架采用16a型工字钢,钢挑架的间距为1.5m。

悬挑6层架体时,架子总高(最高)为48.4m+1.3m(防护高度)=49.7m。

3.3劳动力准备搭设阶段需架子工20名,维护阶段需架子工2名,拆除阶段需外架工20名。

所有架子工均需持证上岗。

架子施工队由专业劳务公司提供。

组织技术交底和安全技术交底。

施工人员已熟悉图纸。

搭设阶段安排1名测量放线工弹线配合预埋工字钢梁的钢筋套箍。

4、脚手架的搭设4.1施工准备1.搭设前各级工程负责人必须逐级向架设人员与施工人员进行安全技术交底。

2.材料准备本工程外架、卸料平台所用的钢管、扣件由租赁公司提供。

脚手板、密目式安全网由工地自行采购。

名称及规格用途总需用量备注6m长管纵向水平杆1300根租赁6m长管立杆700根租赁6m长管剪刀撑120根租赁3m长管调整节头位置500根租赁1.2m短管横向水平杆300根租赁2.5m短管连墙杆50根租赁1.5m短管连墙件柱箍200根租赁直角扣件10000个租赁对接扣件1500个租赁旋转扣件800个租赁2.5m工字钢支撑外架10根自有3.0m工字钢支撑外架110根自有4.om工字钢支撑外架48根自有2500㎜×200㎜竹脚手板1800块自购6m×1.8m安全网700张自购尼龙绳绕绑安全网2000条自购所有钢管质量应符合《碳素结构钢》(GB/T700)中Q235-A级钢的规定,并有产品出厂合格证。

扣件采用可锻铸铁制作的扣件,其质量应符合国家标准《钢管脚手架扣件》(GB15831)的规定,并有出厂合格证。

扣件在螺栓拧紧扭矩达65N·m时,不得发生破坏。

工字钢梁:采用20a工字钢,其质量应符合《碳素结构钢》(GB/T700)中Q235-A级钢的规定,并有产品出厂合格证。

脚手板:采用竹架板。

安全网:采用每10cm×10cm =100cm2不少于2300目的密目安全网。

钢管和扣件共取样2次。

每次取样的数量如下:扣件取样时直角扣件16件,旋转扣件8件,对接扣件8件,检验抗滑性能、抗破坏性能、扭转钢度,抗拉性能;钢管每次取样4根500mm的钢管,检验抗拉强度。

20a型工字钢应有出厂合格证并经试验合格。

4.2机具准备搭、拆架子所需机具主要有钢管切割机、架子扳手、吊线、安全带等。

(二)基本构造和施工要求1. 悬挑脚手架基础根据本工程的实际需要,分别在建筑物第2层、第8层、第14层设置钢梁,作为脚手架起步的基础。

(1)型钢悬挑梁的预埋在建筑物楼层正对脚手架立杆处设置两道预埋,一道设置在离外墙面0.1m处,另一道设置在离外墙面1.9m处。

预埋材料采用直径为20mm的圆钢环。

悬挑梁因其需承受脚手架荷载,在脚手架施工过程中是不得拆除的,如遇剪力墙与砖墙时,为留置悬挑梁,需在剪力墙或砖墙处预留出悬挑梁的位置,可采用预留木盒或包裹杂物的方法,如采用包裹杂物宜采用袋状物,包裹强度以悬挑梁能取出为标准。

(2)立杆与型钢的连接立杆与型钢的连接采用如下做法:在型钢上立杆固定的相应位置预先焊接短水平钢管或短Ф25钢筋(宜到现场拉通线焊接)。

2.脚手架的卸荷(1)悬挑脚手架的卸荷悬挑脚手架第一次搭设6层高度,加上防护栏杆高1.3米,即19.3米;其上的脚手架必须重新设置悬挑梁,并重新进行搭设。

第二层搭设高度为18+1.3=19.3米,搭设高度均低于20米,施工荷载不变,可不再进行验算。

(2)建筑物转角的悬挑转角预留需预留悬挑梁,但由于转角的特殊性(有结构柱),无法预留悬挑型钢梁,故需在转角处采用钢管支撑代替悬挑型钢梁。

做法是先在适当的位置预埋一根短钢管,钢管必须插入梁底,埋深不小于25cm,露头15~20cm(连墙件设置预埋方法可按此法),以预埋钢管为基础,挑出一道钢管作为挑架作业的起步平台与桁架的横向水平管,在横向水平管上的立杆两端,设置两道钢管斜撑,钢管斜撑一端与水平管扣接,另一端作用在下一层的楼板上,所有的钢管支撑的根部必须用钢管将其连接起来并至少连接两道,以保证刚度、强度不低于悬挑型钢梁的强度。

3.脚手架杆件搭设构造要求(1)脚手架技术参数脚手架宽900mm,内立柱离建筑物距离300mm,步距1800mm(首步1500mm)。

(2)搭设顺序搭设支撑梁、搭设纵向水平管、搭设横向水平管、搭设抛撑、搭设立柱搭设第二步纵向水平杆、搭设第二步横向水平管……脚手架排底的时候,首先必须在转角、门窗和开口处设置立杆并依次向其它位置展开。

(3)立杆的对接扣件应交错布置,两个相邻立柱节点不应设置在同步同跨内,两相邻立柱接头在高度方向错开的距离不应小于500mm,各接头中心距主节点的距离不应大于步距的1/3。

(4)脚手架支撑的设置A 脚手架应设置剪刀撑与横向支撑。

B 脚手架应按规范规定设置连续剪刀撑,每道剪刀撑跨越立柱的根数为4~6根之间。

每道剪刀撑宽度不应小于4跨,且不小于6m,其斜杆与大横杆水平面的倾角宜在450~600之间。

由于建筑平面形状不同,脚手架一个立面总距大于3000mm小于6000mm的单独设置交叉剪刀撑,立面距离小于3000mm的设置之字型斜撑。

C 架中每隔6跨设置一道横向支撑,支撑斜杆在1~2步内由底至上成之字型连续布置。

D 剪刀撑钢管的搭接长度不得小于80cm,且每一个搭接处使用的旋转扣件不得小于两个。

(5)铺设脚手板A 脚手架外侧设置挡脚笆,挡脚笆设置在脚手架钢管内侧,安全网外侧,竹榀与钢管必须用16#铁丝捆扎。

B 脚手板采用钢笆铺设,钢笆与钢管必须用16#铁丝捆扎,不得有探头板出现。

(6)连墙件的设置A 连墙件设置全部采用钢管拉结。

B 连墙件均匀布置,每个拉结间距不得超过两步两跨且每个拉结屏蔽的脚手架投影面积不得大于27m2;在规定距离如不存在预埋钢管,则采用钢管夹持墙体作为拉结固定点的办法,使钢管拉结的控制范围在规范规定的范围内。

C 连墙件中的连墙杆宜水平布置且与墙体垂直,连墙杆与架体连接可稍下斜,绝对不允许上翘。

(7)脚手架安全防护A 栏杆脚手架外侧设置双栏杆,两道栏杆的高度分别为1.2m和0.6m。

B 安全网脚手架外围必须用密目安全网全屏蔽,安全网之间的接缝必须用尼龙绳捆扎牢固,不得有间隙。

安全网采用合格密目安全网,设置在脚手架外立杆的内侧,且须与脚手架纵向水平管扎牢。

C 脚手架离墙间距为200~300 mm,由于建筑物结构与脚手架本身结构的特殊需要,局部不能满足该要求。

故脚手架局部立杆离墙距离会超过300mm,必须采用其它措施使脚手架的离墙间距控制在300mm以内。

如悬挑距离不超过500mm,则直接采用钢管从脚手架内伸出并铺设搁栅的方法。

如悬挑距离超过500mm,除采用伸出钢管加设搁栅的方法,还要对悬挑部分进行补强,补强方法有两种,一种是采用增加斜拉杆,用于悬挑位置超过10m以上的部分。

一种是增加立杆,用于悬挑位置在10m以下的部分。

搁栅管上如有铺设脚手板,间距为300mm一道,如未铺设脚手板而采取捆扎木方,间距为250mm一道,如未铺设脚手板则间距为200mm一道。

4.脚手架验收(1)脚手架每搭设至10m高度进行过程验收。

(2)过程验收包含钢管、扣件的检查,脚手架搭设是否符合规范,安全设施承挂情况。

(3)脚手架经过阶段验收后,已验收部分可以投入使用。

5.脚手架的荷载控制(1)结构施工用时脚手架的荷载控制结构施工用时脚手架施工荷载必须严格控制,同时作业的施工步数不得超过二层,每层作业荷载不得大于3KN/m2。

(2)卸料平台的荷载控制卸料平台的施工荷载必须严格控制,每个卸料平台的施工荷载不得超过8KN/m2,堆放高度不得超过1.2m。

5、设计计算5.1设计参数型钢梁选用a工字钢,其上搭设扣件式钢管双排外脚手架,首步架步距h=1.5m,其余h=1.8m,立杆纵距la=1.8m,排距lb=0.9m,小横杆伸向建筑物侧的外伸长度a =0.2m,距建筑物外边不大于0.1m;连墙件为在建筑物边梁对齐立杆位置埋置Φ48×3.5mm 短管,短管露出混凝土面不少于0.20m,埋入混凝土中不少于0.30m,用扣件与脚手架小横杆连接,连接点二步二跨,上、下错位布置。

工字钢梁间距为1.8m,外挑长度L1=1.2m,内伸长度L2=1.8m,则L2/L1=1.5(满足《建筑施工悬挑式脚手架安全技术若干规定(试行)》第八条的相关规定)。

在钢梁支点和内端混凝土中(即边梁和框架梁中)预埋Φ20的圆钢锚环。

共设三个悬挑单元,分别是2~8层/外挑高度18米、9~14层/外挑高度18米、15~屋面层/外挑高度13.3米。

满铺竹笆脚手板,底层用密目安全网兜底,并设一道平网;脚手架外排立杆内侧满挂2000目密目安全网,外侧在转角及中间每隔6个立杆纵距搭设剪刀撑,连续设置。

5.2 .钢梁上脚手架荷载计算(1)构架自重:钢梁间距为1.5m,以一个钢梁间距为计算单位,其上的脚手架荷载:A 每根立杆荷载由步距h=1.8m,纵距la=1.8m,排距lb=0.90m,分段搭设高度19.9m,则步数n=19.9/1.8=11.1,取12 步,每根立杆荷载a 立杆、大小横杆自重:(19.9 + 1.8×2×12+0.55×12)×0.0384=1.32KNb 密目网自重:2000目密目网沿外架内侧全封闭lanh×0.005=1.8×12×1.8×0.005=0.19KNc 剪刀撑自重:每6个立杆设一道,连续设置0.0384×(1.82+1.82)1/2×12×2/6=0.39KNd 冲压钢脚手板:考虑工程实际,按实际情况满铺计算0.5lb×la×0.3×n=2.88KNe 栏杆、挡脚笆自重(高度≥0.5m):0.14×1.8×12=2.98KNf 施工荷载:按2层同时结构施工考虑,标准值3.00KN/m20.5×0.90×1.80×3.00×2 =4.86KNB 风荷载:按市区50m高处风力计算:μz=3.12 μs=0.37南阳地区ω=0.45KN/m2ωK =0.7μzμsω=0.364KN/m2(阵风系数取0.7)(2) 脚手架立杆轴向力设计值N=1.2(1.32+0.19+0.39+2.88+2.98 )+1.4×4.86=16.116KN3. 钢梁内力计算及截面强度、刚度验算:(1) 钢梁内力计算(见下图示)计算简图(单位:m)2 N将其简化后计算简图(单位:m)Ra= 15.28 KNRb= 50.84 KNMmax=23.11 KN·mVmax=35.55 KN(2) 钢梁截面强度验算:选用16a工字钢,其截面特性An=28.83cm2;Ix=1780cm4;Wnx=178.0cm3;Sx=103.6cm3;tw=7.00mm; rx=1.05在钢梁的X轴平面内:σ=Mx/rxWnx=123.6N/mm2<205N/mm2,为保留一定的安全储备,另在钢梁端部加设一道斜拉钢丝绳(采用Ф12.5,6×19钢丝绳,公称抗拉强度为1400KN),与上一层梁连接,作法为在上一层梁施工时预埋钢筋套环。
