真空带式过滤机技术规格书
带式压滤机说明书7015G
2)主传动系统………………………………………………………………3
3)重力脱水系统…………………………………………………………5
4)挤压脱水区………………………………………………………………5
5)滤带纠偏和张紧…………………………………………………………5
4、挤压脱水区:
该区设有多根挤压辊,第一根为多孔在辊径预压过滤辊,第二辊轴径小些,也
为多孔辊轴,为滤饼由低压区顺利进入辊径W布局的高压区提供了可靠的过渡。上下两条滤带在经过各辊时,由于两条滤带的上下位置顺序交替,对夹持的泥饼产生
剪切力,将残存于污泥中的绝大部分水分挤榨滤除。该区挤压辊布置十分紧凑,尽量减少辊距,以保证两条滤带不会因受力不均而产生打褶现象且减少了网带长度降低整机成本。
主机装有一套独立的报警系统,以监督设备的工作状态,当滤带偏斜至极限位置时,可自动报警停车。
上下两条滤带各有一套独立的张紧系统,张紧辊采用摇杆式结构,能使张紧力均匀,张紧运行同步性好,辊简不易偏离轴心线,其中上、下滤带中的转向辊设计成防偏装置,这样能够将滤带自动地张紧到恰当的程度,并且克服滤带在运行中的跑偏现象,滤带进行稳定可靠,滤带寿命大大提高。
5、滤带的纠偏和张紧
滤带的运行必须尽可能保持在各辊的中间对称位置上,这由一传感器来监督和完成,当滤带横向偏斜时,纠偏气缸驱使纠偏辊的一端前进或后退。从而确保上、上两条滤带的最大偏移最不超过35mm。
共12页
第 6 页
该带滤机的纠偏系统进行了突破性的改进,配备了国内最先进的气动阀及大滚柱尼龙转动机构,回转角度大,接触状态好,使两滤带的运行过程始终处于被监控状态,纠偏时滤带过渡平稳,不受强烈冲击扭动,彻底克服了常规纠偏开关在与滤带突然接触时或压力过大时偶然滑脱行程开关滑臂或滑槽,造成滤带失控偏移而引起频繁紧急停车的事故,使主机运行的可靠性和稳定性进一步得到保证。
真空皮带机过滤机使用说明书
固定室带式真空过滤机使用说明书1.概述 (1)2.型号技术参数 (2)3.原理及特点 (3)4.主要部件 (4)5.安装 (5)6.调试 (5)7.维护 (6)8.故障处理 (8)9.随机图纸9橡胶带式真空过滤机使用说明书1•概述固定室带式真空过滤机也称橡胶带式真空过滤机,公司在引进、吸收、消化国内外同类产品技术的基础上,进行改进而研发出来的一种新型、先进、高效、节能、安全、稳定、可靠、可以连续运行的固液分离设备,它是以循环移动的环形滤带作为过滤介质,利用真空设备提供的负压和重力作用,使固液快速分离的一种连续式过滤机;与移动室带式真空过滤机相比,固定室型采用真空盒与滤带运动密封,滤带在真空盒上移动这一结构,克服了移动室型每动作一次,都要卸掉真空,消耗能源的不足,实现了真正意义上的连续运行、连续过滤。
我公司制造的胶带式真空过滤机,胶带和真空盒之间采用水密封和水膜支承并配以摩擦带有效地保证了真空度,减小了胶带运行时的摩擦阻力。
整体结构采用可拆卸式,方便了环形胶带的安装和设备的保养和维护。
至今我公司生产的胶带真空过滤机以其过滤效率高、生产能力大、洗涤效果好、操作简单、运行稳定、易维护等特点已被广泛的应用于冶金、矿山、化工、造纸、食品、制药、电厂及环保等部门。
2.型号技术参数2.1型号说明D U 匚/ 匚胶带有效宽度过滤面积真空箱固定式带式过滤机目前有效的过滤宽度有630mm、1000mm、1300mm、1500mm、1800mm、2500mm、3150mm等多个系列。
其中每个系列有不同面积。
同一系列的机身宽度保持不变,长度不同,长度越大过滤面积越大,过滤能力也就越强。
同一系列不同面积的过滤机主要是为了满足以下几方面要求:(1)处理量要求,增大面积(即增大有效过滤长度)可以通过提高速度(可保持一定过滤时间)增加处理量。
(2)适应不同分离工艺的要求,由于各物料的过滤性能差距很大,对分离要求也不相同,在工艺上表现为对抽滤洗涤,吸干等过程的时间分配都有不同要求;所以将集液系统根据要求进行分段隔离。
真空带式过滤机工艺技术参数
真空带式过滤机工艺技术参数
一、技术参数
1、设备数量(台):1台
2、用途:水合井盐母液过滤
3、给料名称:盐母液
4、介质:盐(NaCL)、烧碱(NaOH)、肼( NH2、H2O、
NH2)、纯碱(Na2CO3)。
5、进液含固量:25%
6、处理量:9吨盐/小时
7、正常使用温度:80℃
8、最高使用温度:100℃
8、粒径:60-100um9、、物料特性:脱水后的盐渣会板结。
10、母液粘度:55mpa、s
二、要求1、有效过滤面积由供货厂家设计。
2、物料不要洗涤,只需停机后清洗滤布。
3、配套真空泵及附属设备(博山精工真空泵),密封形式采用机械密封,冷却方式采用外冷或自循环式冷却。
4、胶带材质:耐酸、碱、肼,耐高温三元乙丙胶。
5、滤布材质:瑞士进口聚丙烯。
6、配备滤布胶带清洗装置。
7、配备空压机。
8、配备自控系统。
9、刮刀材质:316L不锈钢。
10、机架需做耐盐防腐。
11、自控系统开关阀采用管道阀。
12、布料装置采用316L不锈钢。
真空带式压滤机技术描述讲解
TDU型橡胶真空带式脱水机技术描述TDU型橡胶真空带式脱水机技术描述一、概述型真空带式脱水机是我厂在引进国外同类产品技术基础上,自主开 TDU 发的一种高效过滤固液分离设备。
该设备采用了固定真空盒,胶带在真空盒上滑动,真空盒与胶带间构成运动密封的结构型式。
它能连续自动完成过滤、滤饼洗涤、卸渣、滤布再生等工艺操作,并且母液有与滤饼洗涤液可以分段收集。
具有过滤效率高、生产能力大、洗涤效率好,滤饼水分低、操作灵活、维护简单等优点。
胶带机经我厂多年改进和完善,产品的技术性能和质量已达到了国际先进水平,已广泛应用于冶金、矿山、化工、电厂湿法烟气脱硫、煤化工、造纸、食品、制药及环保等行业。
型真空带式脱水机是以真空负压为推动力实现固液分离的设备,在 TDU结构上,过滤区段沿水平长度方向布置,可以连续完成过滤、洗涤、吸干、滤布再生等作业。
设备具有过滤效率高、生产能力大、洗涤效果好、滤饼水分低、操作灵活,维修费用低等优点。
可广泛应用于冶金、矿山、化工、造纸、食品、制药、环保等领域中的固液分离,尤其在烟气脱硫中 (FGD) 有良好的应用。
的石膏脱水方面二、技术参数过滤宽 4.53.24.01.82.02.51.3/M度重过滤重过滤面过滤面重量重量过滤面(整过滤面重量过滤面重量过滤面过滤长N/T量量面重量222222积/m积积积度/M数)积/m/m/m /m 积 /m/T /T /T /T2积/m/T/T26.3 8 20 8.3 10.4 3 12.7 14.4 20.0 25.6 16 14.222.0 9.0 4 25 18.0 13.7 32.0 10 15.4 20 28.5 13.055.0 10.5 40 32.9 21.6 30 12 15.3 54 25.3 17.2 48.0 5 15.6 24 38.457.9 56 25.2 27.4 14 45.0 18.7 16.6 35 35.3 6 18.2 28 11.5 63 51.060.828.837.76420.2717.94020.829.5 12.553.61651.2 3272- 1 - TDU型橡胶真空带式脱水机技术描述63.7 56.2 40.1 72 81 31.6 21.7 19.2 13.5 23.4 32.4 8 18 36 45 58.072.0 38.6 64.0 42.5 80 14.5 26.0 36.0 20.5 20 9 40 28.0 50 58.8 9075.2 66.6 40.9 44 30.0 70.4 22 55 10 51.0 88 99 21.8 39.678.4 69.4 48 24 32.0 108 11 43.2 60 77.0 53.5 9681.6 72.2 104 65 117 83.2 45.5 26 56.0 1284.8 112 58.5 75.0 126 28 89.6 1388.096.0 30 61.0 77.8141201355 N<0.20 0.40 0.250.25 0.20A(m)5≥N0.40 0.40 0.40 0.40 0.25 0.25 0.255N<0.45 0.45 0.52 0.45 0.45 B(m)5≥N0.645 0.45 0.45 0.645 0.645 0.45 0.525N< 1.30 1.30 1.30 1.30 1.60≤5N≤1.675 1.30 C(m)1.675 1.30 1.60 1.675 1.30 99 N>1.975 1.975 1.60 1.675 1.30 1.305N< 2.00 2.00 2.00 2.00 2.20≤≤5N2.20 2.00 2.20 2.00 D(m)2.00 2.20 2.00 99 N>2.25 2.00 2.00 2.20 2.25 2.205N< 2.00 1.85 2.11 1.85 2.00≤≤5N2.21 2.21 2.00 E(m)2.21 2.00 2.00 2.11 99 >N2.41 2.41 2.00 2.11 2.00 2.215N< 0.86 0.86 0.86 0.86 1.105F(m)5 ≥N1.205 0.91 0.91 1.105 1.205 0.91 1.2055N< 2.00 2.60 2.00 2.00 2.18≤5N≤3.10 2.18 3.10 H(m)2.383.10 2.18 2.18 99>N3.60 3.60 2.60 2.18 2.18 2.18 3.105.304.151.952.454.80W(m)3.252.65型真空带式脱水机技术特点:三、TDU、可以连续完成喂料过滤、滤饼洗涤、吸干、卸料、滤布再生等工艺操 A 作。

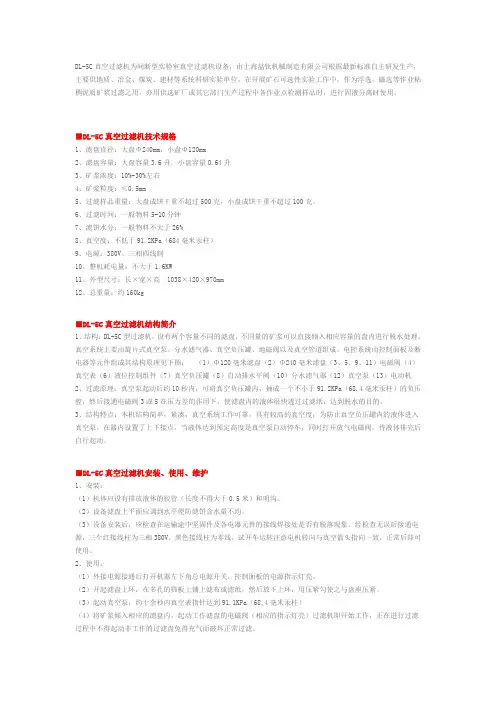

DL-5C真空过滤机
DL-5C真空过滤机为间断型实验室真空过滤机设备,由上海喆钛机械制造有限公司根据最新标准自主研发生产,主要供地质、冶金、煤炭、建材等系统科研实验单位,在开展矿石可选性实验工作中,作为浮选,磁选等作业粘稠泥质矿浆过滤之用,亦用供选矿厂或其它部门生产过程中各作业点检测样品时,进行固液分离时使用。
■DL-5C真空过滤机技术规格1、滤盘直径:大盘Φ240mm,小盘Φ120mm2、滤盘容量:大盘容量3.6升,小盘容量0.64升3、矿浆浓度:10%-30%左右4、矿浆粒度:≤0.5mm5、过滤样品重量:大盘成饼干重不超过500克,小盘成饼干重不超过100克。
6、过滤时间:一般物料5-10分钟7、滤饼水分:一般物料不大于26%8、真空度:不低于91.2KPa(684毫米汞柱)9、电源:380V、三相四线制10、整机耗电量:不大于1.6KW11、外型尺寸:长×宽×高 1038×420×970mm12、总重量:约160kg■DL-5C真空过滤机结构简介1、结构:DL-5C型过滤机,设有两个容量不同的滤盘,不同量的矿浆可以直接倾入相应容量的盘内进行脱水处理。
真空系统主要由旋片式真空泵、分水滤气器、真空负压罐、地磁阀以及真空管道组成。
电控系统由控制面板及断电器等元件组成其结构原理见下图:(1)Φ120毫米滤盘(2)Φ240毫米滤盘(3、5、9、11)电磁阀(4)真空表(6)液位控制组件(7)真空负压罐(8)自动排水平阀(10)分水滤气器(12)真空泵(13)电动机2、过滤原理:真空泵起动后约10秒内,可将真空负压罐内,抽成一个不小于91.2KPa(68.4毫米汞柱)的负压腔,然后接通电磁阀3或5在压力差的作用下,使滤盘内的液体很快透过过滤纸,达到脱水的目的。
3、结构特点:本机结构简单,紧凑,真空系统工作可靠,具有较高的真空度,为防止真空负压罐内的液体进入真空泵,在器内设置了上下接点,当液体达到预定高度是真空泵自动停车,同时打开放气电磁阀,待液体排完后自行起动。
真空皮带过滤机技术协议
XXX电厂2×600MW超临界机组石灰石—石膏湿法烟气脱硫项目(BOOM)皮带脱水机技术协议买方:XXX卖方:XXX年月目录1 总则 (1)2 设计条件 (1)3设计和运行条件 (2)4 技术要求 (3)5 工作和供货范围 (7)6 性能保证 (12)7 交货进度 (13)8 检测 (13)9 清洁,防腐与储存 (14)10 供方人员现场技术服务 (14)11 图纸与文件 (14)12 数据列表 (16)1 总则1.1本规范书适用于XXX电厂2×600MW超临界机组石灰石—石膏湿法烟气脱硫项目(BOOM)真空皮带脱水机, 包括真空皮带脱水机的本体及其辅助设备系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书所提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。
供方保证提供符合本规范书要求和现行中国或国际通用标准的高质量产品及其相应服务。
1.3供方提出的产品应完全符合本规范书的要求。
如未对本规范书提出偏差,将认为供方提供的设备符合规范书和标准的要求。
偏差(无论多少)都必须清楚地书面表示。
1.4供方提供的设备应是全新的和先进的,并经过运行实践已证明是完全成熟可靠的产品。
1.5凡在供方设计范围之内的外购件或外购设备,供方至少要推荐2至3家产品供需方确认,而且需方有权单独采购,但技术上均由供方负责归口协调。
1.6在签订合同之后,到供方开始制造之日的这段时间内,需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求,供方遵守这个要求,具体款项内容由供需双方共同商定。
1.7本规范书所使用的标准,如遇到与供方所执行的标准不一致时,按较高的标准执行,但不应低于最新中国国家标准。
如果本规范书与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文,供方及时书面通知需方进行解决。
1.8本规范书为订货合同的附件,与合同正文具有同等效力。
橡胶带式真空过滤机使用说明书(1)
DU型橡胶带式真空过滤机使用说明书诸城市清泉环保工程有限公司目录1、橡胶带式真空过滤机工作原理2、橡胶带式真空过滤机型号说明及操作参数3、橡胶带式真空过滤机工艺流程图4、橡胶带式真空过滤机结构特点5、橡胶带式真空过滤机操作规程及维护保养6、橡胶带式真空过滤机常见故障及排除方法1. 橡胶带式真空过滤机工作原理橡胶带式真空过滤机又称固定室带式真空过滤机,是一种自动化程度较高的新型固液分离设备。
该类设备一般由橡胶滤带、真空箱、驱动辊、胶带支承台、进料斗、滤布调偏装置、滤布洗涤装置和机架等部件组成,是充分利用物料重力和真空吸力实现固液分离的高效分离设备。
橡胶带式真空过滤机以滤布为过滤介质,采用整体的环形橡胶带作为真空室。
环形胶带由传动装置传动连续运行,滤布铺敷在胶带上与之同步运行,胶带与真空滑台接触(真空室与胶带间有环形摩擦带并通入水形成水密圭寸),料浆由布料器均匀地布在滤布上。
当真空室接通真空系统时,在胶带上形成真空抽滤区,滤液穿过滤布经胶带上的横沟槽汇总并由中心小孔进入真空室,固体颗料被截留在滤布上形成滤饼。
进入真空室的液体经气水分离器(排液罐底部封门处)排出,随着橡胶带的移动,已形成的滤饼依次进入滤饼洗涤区和吸干区,最后滤布与胶带分开,在卸料辊处由刮刀将滤饼卸出。
卸除滤饼的滤布经清洗后获得再生,再经过一组支承辊和纠偏装置后重新进入过滤区,开始进入新一过滤周期。
橡胶带式真空过滤机与移动室式真空过滤机相比,它克服了移动式带滤机每工作一个行程都要卸掉真空及能耗较高的缺点,实现了真正意义上的连续运行、连续过滤,物料从下料、真空脱水、滤饼洗涤、脱渣到滤布清洗,可以不间断的同步进行。
2. 橡胶带式真空过滤机型号说明及操作参数2.1型号说明≡ o√o----- 滤带有效宽度------------------- 过滤面积/2.2操作参数电源电压:380V水压:>0.3MPa真空度:0.03~0.06MPa滤带速度:1~12m∕mi n压缩空气压力:>0.6MPa4. 橡胶带式真空过滤机结构特点•采用了固定真空盒,胶带在真空盒上移动,真空盒和胶带间设计一环形摩擦带并以水密圭寸,真空盒与胶带间构成运动密圭寸的结构形式,密封水既可作为密封装置的润滑剂又可作为冷却剂,从而形成一个非常有效的真空密封结构。
橡胶带式真空过滤机使用说明书 (1)
DU型橡胶带式真空过滤机使用说明书诸城市清泉环保工程有限公司目录1、橡胶带式真空过滤机工作原理2、橡胶带式真空过滤机型号说明及操作参数3、橡胶带式真空过滤机工艺流程图4、橡胶带式真空过滤机结构特点5、橡胶带式真空过滤机操作规程及维护保养6、橡胶带式真空过滤机常见故障及排除方法1. 橡胶带式真空过滤机工作原理橡胶带式真空过滤机又称固定室带式真空过滤机,是一种自动化程度较高的新型固液分离设备。
该类设备一般由橡胶滤带、真空箱、驱动辊、胶带支承台、进料斗、滤布调偏装置、滤布洗涤装置和机架等部件组成,是充分利用物料重力和真空吸力实现固液分离的高效分离设备。
橡胶带式真空过滤机以滤布为过滤介质,采用整体的环形橡胶带作为真空室。
环形胶带由传动装置传动连续运行,滤布铺敷在胶带上与之同步运行,胶带与真空滑台接触(真空室与胶带间有环形摩擦带并通入水形成水密封),料浆由布料器均匀地布在滤布上。
当真空室接通真空系统时,在胶带上形成真空抽滤区,滤液穿过滤布经胶带上的横沟槽汇总并由中心小孔进入真空室,固体颗料被截留在滤布上形成滤饼。
进入真空室的液体经气水分离器(排液罐底部封门处)排出,随着橡胶带的移动,已形成的滤饼依次进入滤饼洗涤区和吸干区,最后滤布与胶带分开,在卸料辊处由刮刀将滤饼卸出。
卸除滤饼的滤布经清洗后获得再生,再经过一组支承辊和纠偏装置后重新进入过滤区,开始进入新一过滤周期。
橡胶带式真空过滤机与移动室式真空过滤机相比,它克服了移动式带滤机每工作一个行程都要卸掉真空及能耗较高的缺点,实现了真正意义上的连续运行、连续过滤,物料从下料、真空脱水、滤饼洗涤、脱渣到滤布清洗,可以不间断的同步进行。
2. 橡胶带式真空过滤机型号说明及操作参数2.1 型号说明滤带有效宽度过 滤 面 积 22.2 操作参数电源电压:380V水压:>0.3MPa真空度:0.03~0.06MPa滤带速度:1~12m/min压缩空气压力:>0.6MPa4. 橡胶带式真空过滤机结构特点●采用了固定真空盒,胶带在真空盒上移动,真空盒和胶带间设计一环形摩擦带并以水密封,真空盒与胶带间构成运动密封的结构形式,密封水既可作为密封装置的润滑剂又可作为冷却剂,从而形成一个非常有效的真空密封结构。
带式真空过滤机技术说明
带式真空过滤机技术说明带式真空过滤机是以循环移动的环形滤带作为过滤介质,利用真空设备提供的负压和重力作用,使液固快速分离的一种连续式过滤机。
这种机型最先出现于瑞典。
由于当时多孔橡胶带制造困难,缺少高强度的滤布及真空密封技术不过关,因此在相当长的一段时间内该机型发展缓慢。
直到20世纪60年代以后,由于新材料的出现和真空技术水平的不断完善,这种机型才得到迅速发展。
各种带式过滤机适用于过滤含粗颗粒的高浓度滤浆,以及滤饼需要多次洗涤的物料,因而已经广泛应用于冶金、矿山、石油、化工、煤炭、造纸、食品、制药以及环保等工业部门。
例如,分离铁精矿、铀浸出液,生产树脂、精煤粉、纸浆、植物油、青霉素和污水处理等过程中都在大量使用带式真空过滤机。
带式真空过滤机的主要优点如下∶(1)过滤效率高。
采用水平过滤面和上部加料,由于重力的作用,大颗粒固相会先沉在底部,形成一层助滤层,这样滤饼结构合理,减少了滤布的阻塞,过滤阻力小,过滤效率高。
(2)洗涤效果好。
采用多级逆流洗涤方式能获得最佳洗涤效果,可以用最少的洗涤液获得高质量的滤饼。
一般洗涤回收率可达到99.8%。
(3)滤饼厚度可调节,含湿量小,卸除方便。
滤饼厚度可根据物料需要随意调节,小至3mm,大到120mm。
由于颗粒在滤饼中排列合理,加上滤饼厚度均匀,因此与转鼓真空过滤机相比,滤饼含湿量大幅度降低,且滤饼卸除方便,设备生产能力得到提高。
(4)滤布可正反两面同时清洗。
在滤布(又称滤带)的两个面都设有喷水清洗装置,这样滤布再生时正反两面都能得到有效清洗,从而消除了滤布堵塞,延长了滤布使用寿命。
(5)操作灵活,维修费用低。
在生产操作过程中,滤饼厚度、洗水量、真空度和循环时间等都可随意调整,以取得最佳过滤效果。
由于滤布能在苛刻条件下工作,且使用寿命长,因而维修费用、生产成本大大降低。
带式真空过滤机是近几年发展最快的一种过滤设备,目前已形成四种形式∶移动室型、固定室型、滤带间歇运动型和连续移动盘型带式真空过滤机。
带式压滤机说明书
带式压滤机使用说明书随着工业和城市建设事业的迅速发展,工业废水和生活污水日益增多。
为了防止污染、保护环境,必须对污水进行处理。
在污水处理中产生了含液量很高的污泥,而污泥处理首必须进行脱水,否则无法运输与综合利用。
目前用于污泥脱水机械较多,而带式压榨过滤机与其它污泥脱水机械相比具有高效、节能及连续操作等优点,因此其应用日趋广泛。
ZBDY型带式压滤机是一种新型高效的固液分离机械,它最大的特点是自动化程度高,能实现在一定时间内的连续工作。
脱水辊筒经过优化设计,将相对封闭在滤布带内的泥浆实呈梯度变化的施压,脱水后的泥饼含水率比其它相同类型设备低1—2%,采用气动滤网带校正装置,该机能自动运行,无级调正滤网带运行速度,因此本机体积小、重量轻、操作简单、电耗省、处理能力大、脱水效率高,并方便与其它污水处理设备实行全过程自动或半自动网络控制。
工作原理带式压榨机脱水过程可分为预处理、重力脱水、楔形区脱水及压榨脱水四个重要阶段。
污泥通过污泥泵送至泥药混合器,经加药絮凝反应充分混合后送至带压机,经重力楔形脱水、预压、压榨脱水成为泥饼,由卸泥装置将泥饼卸除。
1.预处理阶段:就是将原始泥浆与絮凝剂混合的过程。
2.重力脱水阶段:被絮凝的物料通过泵加到滤带上,使絮团之间的自由水在重力作用下与絮团分离,逐渐使污泥絮团的水份降低,流动性变差。
重力脱水段去除了污泥中绝大部分水份。
3.楔形预压脱水阶段:污泥经重力脱水之后,流动性明显变差,但仍难满足压榨脱水段对污泥流动性的要求,因此,在污泥的压榨脱水段和重力脱水段之间,加了一个楔形预压脱水段,污泥经该段的轻微挤压脱水之后,流动性几乎完全丧失,这样就保证了污泥在正常情况下不会在压榨脱水段被挤出,为顺利地进行压榨脱水创造条件。
4.压榨脱水阶段:指污泥进入第一压榨脱水辊之后,在滤带张力的作用下,使上、下滤带夹着滤饼绕着压榨辊进行反复地挤压与剪切作用,脱除了大量的毛细作用水,使滤饼水份逐渐减少。
橡胶带式真空过滤机说明书.
DU20/2000型固定室橡胶带式真空过滤机二级石膏脱水系统使用说明书湖州核华机械有限公司2007年5月目录第一章真空皮带脱水机系统总述------------------2 第二章橡胶带式真空过滤机使用说明-------------3第一章真空皮带脱水机系统总述1. 总则说明在此要求的真空皮带过虑机系统,用于浙江镇海发电有限责任公司2套430MW烟气脱硫系统。
装置包括:主体设备、真空泵系统、滤布冲洗系统、滤饼冲洗系统、电、气路系统等。
含固量约50wt%的石膏,由布置在高位的石膏水力旋流站(一级脱水)自流下来,送至真空皮带过滤机,进一步脱水至含固量不小于90wt%的石膏(含湿率不大于10wt%)。
2. 设备名称:真空皮带过滤系统。
3. 设备总量:2套4. 安装位置:室内5. 真空皮带脱水机系统总述吸收塔的石膏浆液通过石膏排出泵送入石膏水力旋流站浓缩,浓缩后的石膏浆液进入真空皮带脱水机,进入真空皮带脱水机的石膏浆液经脱水处理后表面含水率小于10%,由皮带输送机送入石膏储存间存放待运,可供综合利用。
石膏旋流站出来的溢流浆液一部分返回吸收塔循环使用,一部分进入废水旋流器,底流返回吸收塔,上部溢流由泵送至废水处理区域。
石膏旋流站浓缩后的石膏浆液全部送到真空皮带机进行脱水运行。
为控制脱硫石膏中Cl-等成份的含量,确保石膏品质,在石膏脱水过程中用水对石膏及滤布进行冲洗,石膏过滤水收集在滤液箱中,然后用泵送到石灰石制浆系统或返回吸收塔。
管道流程:由厂区来的工艺水源作为水环式真空泵的工作水,经真空泵上置式气水分离器进入滤布冲洗水箱,再经过滤布冲洗水泵对皮带脱水机的滤布及橡胶带进行冲洗,并作为皮带脱水机的真空箱密封润滑水,其中小部分水收集到滤液箱,大部分水进入到滤饼冲洗水箱中,经滤饼冲洗水泵对石膏滤饼进行冲洗。
石膏过滤液经真空箱、吸液管、母液总管、气水分离器收集到滤液箱中。
6. 设计原则所指定的石膏脱水系统满足最大工况运行时的出力。
真空带式过滤机使用说明书
浙江德创环保科技真空带式过滤机使用维护说明书浙江德创环保科技Tuna Environmental Science & Technology目录二、原理及掌握方案 (3)五、真空带式过滤机故障缘由和排解方法 (11)附件:测试记录表 (14)留意事项为了确保操作人员的人身安全和相关设备的正常使用,必需遵守相关的安全准则。
遵守安全准则不仅有助于预防安全事故,而且还有助于提高生产效率。
尽管相关的警告标志已经粘贴在设备上来提示操作人员,但是操作人员仍需对潜在的危急保持警觉。
严禁未经培训的人员操作本系统。
在操作系统之前,操作人员应认真、认真地阅读说明书,并将说明书或其副本保存在便利阅读之处。
在操作系统之前,操作人员应格外生疏系统操作流程并确认全部设备处于安全的状态。
操作人员必需严格依据设备使用说明书进展正确操作。
确保真空带式过滤机得到适当保护,操作人员对操作方式完全精通。
测试全部的紧急停顿系统是否有效,这些工作必需在让机组无人照看运行之前。
在对真空带式过滤机执行任何检修前,必需关停真空带式过滤机。
并在操作按钮前挂好检修牌标志。
特别安全留意事项1〕用电当操作掌握柜、泵、仪表等电器设备时,应留意用电安全。
2〕旋转部件当检查泵、电机及其耦合零件时,应留意旋转部件的安全。
3〕重物当搬运和吊装重物时,必需留意人身安全和设备安全。
一、概述真空带式过滤机是一种型的、快速脱水、洗涤高效、低耗节能的过滤设备。
它构造设计合理,设备全自动连续操作,高强度的橡胶带在驱动辊的作用下转动,掩盖在橡胶带上的滤布由于受到真空的作用,与橡胶带同速向前运动。
由加料装置参加料浆,在真空作用下,固相颗粒被滤布截留在滤布上形成滤饼,并随滤布橡胶带一起向前移动,依次完成过滤、滤饼洗涤、吸干、卸渣、滤布再生等连续作业;滤液经过滤布、橡胶带沟槽、真空室排出,实现固液分别的连续过滤机。
它被广泛用于冶金、矿山、化工、食品、煤炭、造纸和制药等行业需分别固液两相组成的各种悬浮物。
真空皮带过滤机技术协议
XXX 电厂2X 600MW 超临界机组石灰石石膏湿法烟气脱硫项目(BOOM )皮带脱水机买方:XXX卖方:XXX年月皮带脱水机技术协议1 1总则2设计条件3设计和运行条件技术要求工作和供货范围性能保证交货进度检测清洁,防腐与储存10供方人员现场技术服务11图纸与文件12数据列表12131314 1414151总则1.1本规范书适用于XXX电厂2X 600MW超临界机组石灰石一石膏湿法烟气脱硫项目(BOOM )真空皮带脱水机,包括真空皮带脱水机的本体及其辅助设备系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本规范书所提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。
供方保证提供符合本规范书要求和现行中国或国际通用标准的高质量产品及其相应服务。
1.3供方提出的产品应完全符合本规范书的要求。
如未对本规范书提出偏差,将认为供方提供的设备符合规范书和标准的要求。
偏差(无论多少)都必须清楚地书面表7示01.4供方提供的设备应是全新的和先进的,并经过运行实践已证明是完全成熟可靠的产品。
1.5凡在供方设计范围之内的外购件或外购设备,供方至少要推荐2至3家产品供需方确认,而且需方有权单独采购,但技术上均由供方负责归口协调。
1.6在签订合同之后,至U供方开始制造之日的这段时间内,需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求,供方遵守这个要求,具体款项内容由供需双方共同商定。
1.7本规范书所使用的标准,如遇到与供方所执行的标准不一致时,按较高的标准执行,但不应低于最新中国国家标准。
如果本规范书与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文,供方及时书面通知需方进行解决。
1.8本规范书为订货合同的附件,与合同正文具有同等效力。
1.9在今后合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等必须使用中文,如果供方提供的文件中使用另一种文字,则需有中文译本,在这种情况下,解释以中文为准。
真空带式过滤机使用说明书
真空带式过滤机使用维护说明书浙江德创环保科技有限公司Tuna Environmental Science & Technology目录注意事项 (2)一、概述 (3)二、原理及控制方案 (3)三、真空带式过滤机主要部件的结构和功能 (5)四、真空带式过滤机的操作和维护 (8)五、真空带式过滤机故障原因和排除方法 (14)附件:测试记录表 (17)注意事项为了确保操作人员的人身安全和相关设备的正常使用,必须遵守相关的安全准则。
遵守安全准则不仅有助于预防安全事故,而且还有助于提高生产效率。
尽管相关的警告标志已经粘贴在设备上来提醒操作人员,但是操作人员仍需对潜在的危险保持警惕。
严禁未经培训的人员操作本系统。
在操作系统之前,操作人员应认真、仔细地阅读说明书,并将说明书或其副本保存在方便阅读之处。
在操作系统之前,操作人员应十分熟悉系统操作流程并确认所有设备处于安全的状态。
操作人员必须严格按照设备使用说明书进行正确操作。
确保真空带式过滤机得到适当保护,操作人员对操作方式完全精通。
测试所有的紧急停止系统是否有效,这些工作必须在让机组无人照看运行之前。
在对真空带式过滤机执行任何检修前,必须关停真空带式过滤机。
并在操作按钮前挂好检修牌标志。
特别安全注意事项1)用电当操作控制柜、泵、仪表等电器设备时,应注意用电安全。
2)旋转部件当检查泵、电机及其耦合零件时,应注意旋转部件的安全。
3)重物精品文档当搬运和吊装重物时,必须注意人身安全和设备安全。
一、概述真空带式过滤机是一种新型的、迅速脱水、洗涤高效、低耗节能的过滤设备。
它结构设计合理,设备全自动连续操作,高强度的橡胶带在驱动辊的作用下转动,覆盖在橡胶带上的滤布由于受到真空的作用,与橡胶带同速向前运动。
由加料装置加入料浆,在真空作用下,固相颗粒被滤布截留在滤布上形成滤饼,并随滤布橡胶带一起向前移动,依次完成过滤、滤饼洗涤、吸干、卸渣、滤布再生等连续作业;滤液经过滤布、橡胶带沟槽、真空室排出,实现固液分离的连续过滤机。
真空带式过滤机技术协议
真空带式过滤机技术协议真空带式过滤机技术协议本设备按技术询价书注明的文件以及下列的标准与规范进行创造、检验和试验。
GB/T7780-2005 《过滤机型号编制方法》GB/T987-1991 《带式输送机基本参数与尺寸》GB/T990-1991 《带式输送机托辊基本参数与尺寸》GB/T10595-2022 《带式输送机》GB/T14784-2022 《带式输送机安全规范》JB/T8653-2022 《水平带式真空过滤机》JB/T8947-2022 《带式真空过滤机用橡胶滤带》GB/T13218-91 《带式真空过滤机形式与基本参数》GB/T985.1-2022 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB1184-1996 《形状和位置公差、未注公差的规定》GB/T1804-2000 《普通公差未注公差的线性和角度尺寸的公差》GB/T10894-2004 《分离机械噪音测试方法》GB50017-2003 《钢结构设计规范》GB50205-2001 《钢结构工程施工质量验收规范》GB/T4323-2022 《弹性套柱销联轴器》GB5014-2022 《弹性柱销联轴器》GB5015 -2022 《弹性柱销齿式联轴器》GB5272-2022 《梅花形弹性联轴器》GB/T7984-2022 《普通用途织物芯输送带》GB/T10822-2022 《普通用途织物芯阻燃输送带》ZBJ19009-1988 《圆柱齿轮减速器通用技术条件》JB/T2647-1995 《带式输送机包装技术条件》GB/T13384-2022 《机电产品包装通用技术条件》GB/T15703-1995 《隔爆型机电基本技术要求》GB4208-2022 《外壳防护等级分类》GB12348-2022 《工业企业厂界环境噪音排放标准》TSG 21-2022 《固定式压力容器安全技术监察规程》GB/T 150.1~4 -2022 《压力容器》HG/T 20584-2022 《钢制化工容器创造技术要求》NB/T 47014-2022 《承压设备焊接工艺评定》NB/T 47015-2022 《压力容器焊接规程》NB/T 47013-2022 《承压设备无损检测》NB/T 47008-2022 《承压设备用碳素钢和合金钢锻件》JB/T 4711-2003 《压力容器涂敷与运输包装》NB/T 47016-2022 《承压设备产品焊接试件的力学性能检验》JBT 53044-1999 《带式真空过滤机产品质量分等》相关材料、创造、检验和试验标准其它行业规范创造厂标准包装运输标准详细设计图纸中要求的标准、规范当上述标准、规范与规定发生矛盾时,按要求严格执行,供应方在正式创造之前,如有标准更新或者最新标准,供应方应按最新标准执行。
