硅胶模具的制作流程

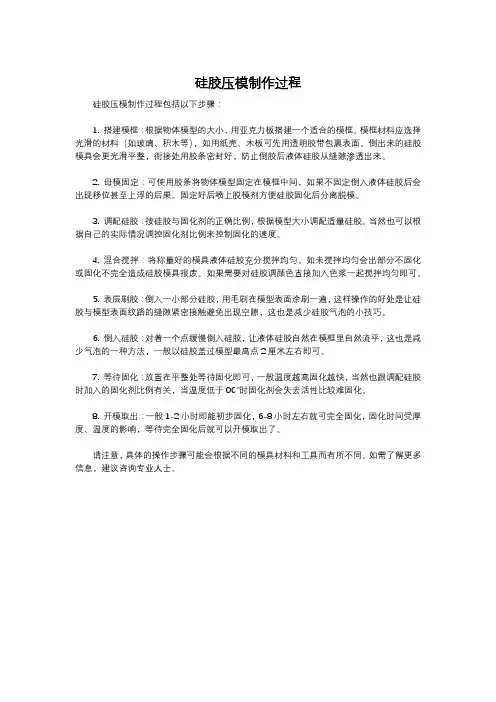

硅胶一种流动的液体，无论是什么颜色，其实质量都是不变的。A组分是流动的液体，B组分是固化剂。先把模种或复制的产品处理好，取一定量的胶体，加入2-3%的固化剂，搅拌均匀后就可以使用，2-3小时模具就可以固化成型。具有不变形、不缩水、耐高温、模具成型后可反复使用，为产品提供快速复制，产品收缩率可达到千分之二，主要用于手板模型及小批量复制产品。用途：制手板模型设计，PVC塑胶模，水泥制品模具，熔点合金模，合金玩具工艺，塑胶玩具工艺品，礼品文具，大型雕像，文物复制，鞋底模具制造，移印定位，电子设备抗震等。

手板使用在小件产品或者花纹精细的产品上面。要用硅度软的硅胶来制造模具，这是因为精密细小的产品，在脱模的时间，模具里面的物品易容被损坏，所以必须采用软的硅胶来制造模具。假如你是做大件产品复制的情况或做大件产品的，一定要用硬度大的硅胶来做模具，这样才能保持做出来的产品不变形。手板不仅是可视的及可触摸的，它还能很直观的以实物的形

式把设计师的创意反映出来，避免了“画出来好看而做出来不好看”的弊端。因此手板制作在新品开发、产品外形推敲的过程中是必不可少的。

手板检验结构设计: 因为手板是可装配的，所以它可直观的反映出结构的合理与否，安装的难易程度，便于及早发现问题，解决问题。避免直接开模具的风险性: 由于模具制造费用一般很高，比较大的模具价值数十万乃至几百万，如果在开模具的过程中发现结构不合理或其他问题，其损失可想而知。而手板制作则能避免这种损失，减少开模风险。使产品面世时间大大提前:由于手板制作的超前性，你可在模具开发出来之前利用手板作产品的宣传，甚至前期销售及生产准备工作，及早占领市场。

模具加工工艺流程

模具加工工艺流程 [信息来源:2010-2-2] 开料：前模料、后模模料、镶件料、行位料、斜顶料；开框：前模模框、后模模框；开粗：前模模腔开粗、后模模腔开粗、分模线开粗；铜公：前模铜公、后模铜公、分模线清角铜公；线切割：镶件分模线、铜公、斜顶枕位；电脑锣：精锣分模线、精锣后模模芯；电火花：前模粗、铜公、公模线清角、后模骨位、枕位；钻孔、针孔、顶针；行位、行位压极；斜顶复顶针、配顶针；其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、运水；省模、抛光、前模、后模骨位；细水结构、拉杆螺丝拉钩、弹簧淬火、行位表面氮化；修模刻字。模具设计知识一、设计依据尺寸精度与其相关尺寸的正确性。根据塑胶制品的整个产品上的具体要和功能来确定其外面质量和具体尺寸属于哪一种：外观质量要求较高，尺寸精度要求较低的塑胶制品，如玩具；功能性塑胶制品，尺寸要求严格；外观与尺寸都要求很严的塑胶制品，如照相机。脱模斜度是否合理。脱模斜度直接关系到塑胶制品的脱模和质量，即关系到注射过程中，注射是否能顺利进行：脱模斜度有足够；斜度要与塑胶制品在成型的分模或分模面相适应；是否会影响外观和壁厚尺寸的精度；

是否会影响塑胶制品某部位的强度。二、设计程序对塑料制品图及实体（实样）的分析和消化： a、制品的几何形状； b、尺寸、公差及设计基准； c、技术要求； d、塑料名称、牌号 e、表面要求型腔数量和型腔排列： a、制品重量与注射机的注射量； b、制品的投影面积与注射机的锁模力； c、模具外形尺寸与注射机安装模具的有效面积，（或注射机拉杆内间距） d、制品精度、颜色； e、制品有无侧轴芯及其处理方法； f、制品的生产批量； g、经济效益（每模的生产值）型腔数量确定之后，便进行型腔的排列，即型腔位置的布置，型腔的排列涉及模具尺寸，浇注系统的设计、浇注系统的平衡、抽芯（滑块）机构的设计、镶件及型芯的设计、热交换系统的设计，以上这些问题又与分型面及浇口位置的选择有关，所以具体设计过程中，要进行必要的调整，以达到比较完美的设计。三、分型面的确定不影响外观；有利于保证产品精度、模具加工，特别是型腔的加工；有利于浇注系统、排气系统、冷却系统的设计；有利于开模（分模、脱模）确保在开模时，使制品留于动模一侧；便于金属嵌块的安排。四、浇注系统的设计浇注系统设计包括主流道的选择、分流道截面形状及尺寸的确定、浇口的位置的选择、浇口形式及浇口截面尺寸的确定，当利用点浇口时，为了确保分流道的脱落还应注意脱浇口装置的设计、脱浇装置九章浇口机构。在设计浇注系统时，首先是选择浇口的位置。浇口位置选择直接关系到产品成型质量及注射过程的顺利进行，浇口位置的选择应遵循以下原则： ①浇口位置应尽量选择在分型面上，以便于模具加工及使用时浇口的清理； ②浇口位置距型腔各个部位的距离应尽量一致，并使具流程为最短； ③浇口的位置应保证塑料流入型腔时，对型腔中宽畅，厚壁部位，以便于塑料顺利流入； ④浇口位置应开设在塑件截面最厚处； ⑤避免塑料在流下型腔时直冲型腔壁、型芯或嵌件，使塑料能尽快流入到型腔各部位，并避免型芯或嵌件

模具开发流程

模具开发流程批准人: 文件编号: 会审人: 版本: 主题:模具开发制作流程起稿人: 生效日期: 1、目的: 1.1通过对新模具的品质控制，确保新模具及时、优质以便顺利投产。 1.2通过对修模前的详细检讨及修模后的确认确保修模按质按量的顺利完成。 2、适用范围: 2.1适用于本公司的所有塑料模。 3、职责: 3.1 工程:负责产品结构评审、工艺分析和产品工程图的制作。 3.1设计:负责召开模具结构评审、模具设计和各种模具图纸的制作及模具品质监控。 3.2钳工组长:负责模具制作进度、并跟踪模具进度及模具试制;人员调度安排及工作现场5S管理。 3.3钳工师傅:负责模具配模、组装及模具尺寸精度控制修模后的确认及设备保养。 4、工作内容: 4.1 新模具制作流程: 4.1.1工程部将需开模资料提供给模具部，模具设计师必须在1个工作日内完成模具评审资料档。 4.1.2模具设计师根据产品信息，组织相关人员进行评审，评审主要包括产品结构、模具结构、冷却系统、流道、排气等。参加人员为钳工组长，工程经理及项目跟进人，成型主管。并记录评审需更改的事项，与会人员签字，编写《模具评审记录表》 4.1.4 评审确认后，模具设计师需进行模具设计，主要包括3D修正、3D分模、模具组装图各散件

图、EDM图、电极图等，图纸整理好后，组织相关人员评审，确认无误后，图纸盖章受控后下发模具组。 4.1.5 模具组长收到受控图纸后，工模师傅需对图纸进行评估及理解，如有异议可与设计沟通，设计师同时安排定料。 4.1.6 模具材料回来后，工模师傅须及时对材料进行检测，对不符合规格的材料须上报主管裁决，对合格材料须及时安排技师完成钳工工作，其工作主要包括车、磨、铣、螺丝孔、运水孔、顶针孔、CNC开粗等，须着重注意各直角边的精度、顶针孔的避空和各制作基准、开粗余量等。对完成开粗的模具散件需及时外发热处理。 4.1.7 对热处理后的散件，工模师傅须检测其硬度等，一般模仁硬度为46-50HRC,对分布均匀的九个点，要求其硬度相差不大于1HRC。 4.1.8 电极加工，一般来说对料位电极须做精粗两种，精公火花位0.08单边，粗公0.2单边(以实际情况为准)，加工时，务必注意各加工基准，加减火花位后，一般直接加工到尺寸，加工后的电极须做检测。 - 1 - 批准人: 文件编号: 会审人: 版本: 主题:模具开发制作流程

模具加工流程

简单说就是把模具架上去机台(模具包含公母模以及滑块), 然后校正水平, 接着能够顺利开合模, 这样就算是架模完成啦!! 如果讲究一点的还会把模温机给架好后预热以方便后续的试模...... 试模: 简单说就是把材料(塑料,熔熔金属汤液)试着以射出(塑料)或是压铸(金属汤液)到模具里面,然后再开模取出工件, 如果有短射,消水,变形,等等奇形怪状的问题再陆续修改, 以上这一连串的动作就叫做试模........ 冲压模具或是塑料模具都会用到架模与试模这两个名词, 因为这是相当普遍的用词, 连压铸,挤型,Thixomolding....等等也都有这两个名词...... 塑料模具的加工流程: 客户提供图面(或是本身设计好的3D图面) → 建3D Mold并进行装配→ 拆分模线(Parting Line) 卡勾拆滑块或是斜销→ 3D细分割→ 出图给2D (排顶出针,预备线割处,滑块如何拆....等等都是2D设计的工作) → 排加工进度(现场生管排程) → 机械粗加工(CNC) → 热处理(示需要,不一定要作)→机械细加工(CNC) → 放电加工(试需要还会有粗放电以及细放电) → 钳工整修→ 抛光→ 组模合模→ 试模。 "校模"与"试模"是～冲压模具～的名词。 "校模"：是冲压模具制造后，投产前的第一步，将公、母模具安装于冲床或是压床上，调整公、母模具的水平，调整公模与母模间的间隙。 "试模"将已经校正好的冲压模具，以料胚做短暂试验性的生产，并检视其成品是否符合要求，如果合乎要求即可投产。如果不能合乎要求，则还要再调整到合乎要求，或是将整组模具卸下载回去整修。塑料模具：通常分成模盖（有两块）、模仁。先在绘图软件绘好图面。用工作母机（CNC加工中心机、放电加工机加工、磨床）成形?span style="display: none;"> @= 1``z# 用机械或是手工将模面抛光成镜面。组立整组塑料模具。到射出机上试模、修整到成品OK。

模具制造流程

模具制作流程设计资料号发布时间:2006 02/16 一、接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下： 1. 经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。 2. 塑料制件说明书或技术要求。 3. 生产产量。 4. 塑料制件样品。通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。 1. 消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。此外，还要了解塑料的塑化及成型工艺参数。 2. 消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。 3. 确定成型方法采用直压法、铸压法还是注射法。 4、选择成型设备根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。例如对于注射机来说，在规格方面应当了解以下内容：注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具体见相关参数。要初步估计模具外形尺寸，判断模具能否在所选的注射机上安装和使用。 5. 具体结构方案（一）确定模具类型如压制模（敞开式、半闭合式、闭合式）、铸压模、注射模等。（二）确定模具类型的主要结构选择理想的模具结构在于确定必需的成型设备，理想的型腔数，在绝对可靠的条件下能使模具本身的工作满足该塑料制件的工艺技术和生产经济的要求。对塑料制件的工艺技术要求是要保证塑料制件的几何形状，表面光洁度和尺寸精度。生产经济要求是要使塑料制件的成本低，生产效率高，模具能连续地工作，使用寿命长，节省劳动力。三、影响模具结构及模具个别系统的因素很多，很复杂：

模具开发流程

北京壹人壹本信息科技有限公司模具开发作业流程文件编号：SZ-SCM-ＸＸＸ版本：V01 生效日期：2012年02月16

模具开发作业流程文件编号:SZ-SCM-ＸＸＸ制定日期:2011/05/16 版本: 1.1页码: 1/ 7 1.0目的 1.1 明确模具开发过程中,公司各部门的职责及操作方法。 2.0适用范围 2.1 本程序适用于本公司所有模具开发 3.0部门职责 3.1 结构设计部:负责新案子的图纸设计、工艺制定、模具制作申请单填写和模具清单的输出、每阶段样品确认及后续模具确认。 3.2 工程部：依结构设计部提供模具清单提供料号。 3.3 采购工程部：协助结构设计部、项目部选供应商和进度跟崔以及相关商务事宜。 3.4 PMC：依申请单下ＭＲ采购，收到模具确认单后入库工作。 3.5采购部：依ＭＲ下ＰＯ，入库后的请款。 3.6结构项目部：新模具开发进度计划、管控、跟踪。 3.7财务部：依开模需求监督固定资产的入库、请款和盘点工作。 4.0作业内容： 4.1 结构评审 4.1.1结构设计部依ＩＤ和项目要求绘制图档，完成后部门负责人审核。审核无误后由结构项目部通知硬件、ＩＤ、供应链、项目部、工程部对结构、加工工艺、生产可行性等进行内部结构评审。并将评审结果记录《会议记录》中。 4.1.2 内部评审完成后，从ＡＶＬ名录选择供应商进行开模评估，如合格供应商无法满足技术需求需导入新供应商的，请参考《新供应商导入流程》。并提供《开模评估报告》，应包含价格、开模周期、技术等层面进行评估。原则上一个案子不得少于两家厂商评估。

模具开发作业流程文件编号:SZ-SCM-ＸＸＸ制定日期:2011/05/16 版本: 1.1页码: 2/ 7 结构设计部收到评估报告后尽快确认并回复。如有需要的双方技术人员安排会议评估。 4.2评估ＯＫ后，ＰＭ提出开模需求，填写《模具申作申请单》审批后交于供应链采购工程部，由供应链采购工程部询价，并填写意见后上交总经理签核，确认最终开模厂商。如新导入厂商，依《供应商导入流程》，采购工程负责在ＥＲＰ上录入供应商信息，以便工程部申请料号。 4.3确认厂商后，由ＰＭ填写《新品料号申请单》审核后交于工程部申请料号。 4.4工程部收到《新品料号申请单》依据编码原则申请料号并录入ＥＲＰ。采购工程要求厂商把我司对应料号刻在模架上，以便我司固定资产盘点清算。 4.5开模前由采购工程确认报价单、《模具合同》的签核，结构项目部进度表确认。确认签核无误后由结构设计部提供最终图档才能正式开模。 4.6确认开模后，由采购工程以邮件方式正式通知厂商开模，厂商按双方协商《开模进度表》进行开模，进度由结构项目部跟踪。如有需要请采购工程协助。 4.7厂商在收到我司确认报价单、模具合同后正式开模，进度按双方协商进度表执行。具体条款请参照《模具合同》 4.8 开模期间，项目应给出每阶段试产计划。ＰＭＣ依项目需求给出ＭＲ，采购依据ＭＲ下ＰＯ到厂商，以便厂商备料。 4.9按进度表出模后，每阶段试模前厂商确认试模时间后通知我司结构工程师到现场跟模。试模后需做好样品量测、模具检讨记录和每阶段签样及样品留底。以便追踪 4.10结构工程师确认样品ＯＫ后通知厂商进入试产产品制作，试产后结合试产报告反应问题点及试模模具检讨表给出改模资料。直到量产阶段 4.11试产验证ＯＫ后，厂商按我司承认要求送承认书及样品。承认ＯＫ后，正式进入量产状态，在量产5Ｋ后没问题结出《模具确认书》以便安排入库保证公司固定资料安全

模具制作工艺流程

模具制作工艺流程集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）

5，底板加工：铣床加工：划线，校正，镗孔，倒角。（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）模芯加工细节 1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm 2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm 3）铣床加工：先将铣床机头校正，保证在0.02mm之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R角。 4）钳工加工：攻牙，打字码 5） CNC粗加工 6）发外热处理HRC48-52 7）精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm之内 8） CNC精加工 9）电火花加工 10）省模，保证光洁度，控制好型腔尺寸。 11）加工进浇口，排气，锌合金一般情况下浇口开0.3-0.5mm，排气开0.06-0.1mm，铝合金浇口开0.5-1.2mm排气开0.1-0.2，塑胶排气开0.01-

塑胶模具制作工艺流程

模具制作工艺流程如下：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产 A：模架加工：1 打编号，2 A/B 板加工，3 面板加工，4 顶针固定板加工，5 底板加工 B：模芯加工：1 飞边，2 粗磨，3 铣床加工，4 钳工加工，5CNC 粗加工，6 热处理，7 精磨，8CNC 精加工，9 电火花加工，10 省模 C：模具零件加工：1 滑块加工，2 压紧块加工，3 分流锥浇口套加工，4 镶件加工模架加工细节1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。 2， A/B 板加工（即动定模框加工），a：A/B 板加工应保证模框的平行度和垂直度为0.02mm，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工加工：攻牙，修毛边。 3，面板加工：铣床加工镗机咀孔或加工料嘴孔。 4，顶针固定板加工：铣床加工：顶针板与B 板用回针连结，B 板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。 5，底板加工：铣床加工：划线，校正，镗孔，倒角。（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）模芯加工细节 1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm 2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在 0.05mm，留余量双边0.6-0.8mm 3）铣床加工：先将铣床机头校正，保证在0.02mm 之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R 角。 4）钳工加工：攻牙，打字码 5） CNC 粗加工

模具加工制作流程

模具加工基本流程一、新模加工的基本流程与要求: （一）、接受到工程给予的模具资料，根据模具的生产周期、生产时间制定模具制作日程表。附表“模具制作日程表” 注明：模具生产周期为12天，各小组加工基本如下：设计：出3D 一天，出运水图纸6-8小时，出2D一天半，（包含评审）；订购模胚、材料、标准件要及时；编程：两天，前后模开粗、挂台铜公优先；铣床：半天，开模第2天17：30前完成； CNC开粗：开模第2天21：00前完成外发热处理；磨床：半天，第3天热处理回来； CNC光刀：一天，开模第4天完成；线割：一天，开模5天完成； EDM：三天；开模第9天完成； FIT模/省模：3天。 TO模具评审会。各加工组要保质保量的按时完成，有延误进度和加工出错的要进行教导或检讨，延误半天的要进行罚款处理。

（二）、各加工组按“模具部新模排期表”先后顺序加工，决不允许颠倒或胡乱安排加工，违返组长要进行检讨问责。附表“模具部新模排期表” 模具工件时要分清安排加工的先后顺序。 1.要按照试模先后顺序加工； 2.改模要优先新模加工； 3. 前后模、行位要优先其它散件加工，要多个加工部门要优先其它单个和少加工部门加工； 4. 淬火的工件要优先不用淬火的工件加工； 5. 外发工件要优先不用外发的工件加工； 6. 遇到模具繁多，有的加工部门可能积压很多工件，有的部门机器待工件加工的现象，这时必须进行合理调整； 7.安排钢料与铜公的加工互相配合，不能脱节； 8. PMC对各加工组的每日加工能力及时互相调配。（三）、各加工组要根据“新模生产进度状况表”实际情况，主动跟进合理安排好机台加工。附表“新模生产进度状况表”

模具制造工艺流程

模具制造工艺流程 2009-05-11 21:58 模架加工打编号A、B板面板顶针固定板顶针底板底板模芯加工飞边粗磨检验铣床加工钳工加工CNC加工检验热处理精磨检验数控加工省模自检电极加工审图备料检验加工滑块加工见《滑块加工工艺》压紧块加工见《压紧块加工工艺》模具零件加工分流锥加工见《分流锥加工工艺》圆形精磨检验镶件加工异形热处理数控加工检验模具全检装配合模总装全检试模总的来说模具制作工艺流程如下：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产 A：模架加工：1打编号，2 A/B板加工，3面板加工，4顶针固定板加工，5底板加工 B：模芯加工：1飞边，2粗磨，3铣床加工，4钳工加工，5CNC粗加工，6热处理，7精磨，8CNC精加工，9电火花加工，10省模

C：模具零件加工：1滑块加工，2压紧块加工，3分流锥浇口套加工，4镶件加工模架加工细节 1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。 2，A/B板加工（即动定模框加工），a：A/B板加工应保证模框的平行度和垂直度为0.02mm，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工加工：攻牙，修毛边。 3，面板加工：铣床加工镗机咀孔或加工料嘴孔。 4，顶针固定板加工：铣床加工：顶针板与B板用回针连结，B板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。 5，底板加工：铣床加工：划线，校正，镗孔，倒角。（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）模芯加工细节 1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm 2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm 3）铣床加工：先将铣床机头校正，保证在0.02mm之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R角。 4）钳工加工：攻牙，打字码 5）CNC粗加工 6）发外热处理HRC48-52 7）精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm之内8）CNC精加工

模具加工流程及加工标准

模具加工流程开料：前模料、后模模料、镶件料、行位料、斜顶料；开框：前模模框、后模模框；开粗：前模模腔开粗、后模模腔开粗、分模线开粗；铜公：前模铜公、后模铜公、分模线清角铜公；线切割：镶件分模线、铜公、斜顶枕位；电脑锣：精锣分模线、精锣后模模芯；电火花：前模粗、铜公、公模线清角、后模骨位、枕位；钻孔、针孔、顶针；行位、行位压极；斜顶复顶针、配顶针；其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、运水；省模、抛光、前模、后模骨位；细水结构、拉杆螺丝拉钩、弹簧淬火、行位表面氮化；修模刻字。模具设计知识一、设计依据尺寸精度与其相关尺寸的正确性。根据塑胶制品的整个产品上的具体要和功能来确定其外面质量和具体尺寸属于哪

一种：外观质量要求较高，尺寸精度要求较低的塑胶制品，如玩具；功能性塑胶制品，尺寸要求严格；外观与尺寸都要求很严的塑胶制品，如照相机。脱模斜度是否合理。脱模斜度直接关系到塑胶制品的脱模和质量，即关系到注射过程中，注射是否能顺利进行：脱模斜度有足够；斜度要与塑胶制品在成型的分模或分模面相适应；是否会影响外观和壁厚尺寸的精度；是否会影响塑胶制品某部位的强度。二、设计程序对塑料制品图及实体（实样）的分析和消化： A、制品的几何形状； B、尺寸、公差及设计基准； C、技术要求； D、塑料名称、牌号 E、表面要求型腔数量和型腔排列： A、制品重量与注射机的注射量； B、制品的投影面积与注射机的锁模力； C、模具外形尺寸与注射机安装模具的有效面积，（或注射机拉杆内间距） D、制品精度、颜色； E、制品有无侧轴芯及其处理方法； F、制品的生产批量； G、经济效益（每模的生产值）型腔数量确定之后，便进行型腔的排列，即型腔位置的布置，型腔的排列涉及模具尺寸，浇注系统的设计、浇注系统的平衡、抽芯（滑块）机构的设计、镶件及

模具制造工艺流程(简易)

模具制造工艺流程（简易）总的来说模具制作工艺流程如下：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产 A：模架加工：1打编号，2 A/B板加工，3面板加工，4顶针固定板加工，5底板加工 B：模芯加工：1飞边，2粗磨，3铣床加工，4钳工加工，5CNC粗加工，6热处理，7精磨，8CNC精加工，9电火花加工，10省模 C：模具零件加工：1滑块加工，2压紧块加工，3分流锥浇口套加工，4镶件加工模架加工细节 1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。 2， A/B板加工（即动定模框加工），a：A/B板加工应保证模框的平行度和垂直度为0.02mm，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工加工：攻牙，修毛边。 3，面板加工：铣床加工镗机咀孔或加工料嘴孔。 4，顶针固定板加工：铣床加工：顶针板与B板用回针连结，B板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。 5，底板加工：铣床加工：划线，校正，镗孔，倒角。（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）

模芯加工细节 1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量1.2mm 2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在0.05mm，留余量双边0.6-0.8mm 3）铣床加工：先将铣床机头校正，保证在0.02mm之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R角。 4）钳工加工：攻牙，打字码 5） CNC粗加工 6）发外热处理HRC48-52 7）精磨；大水磨加工至比模框负0.04mm，保证平行度和垂直度在0.02mm之内8） CNC精加工 9）电火花加工 10）省模，保证光洁度，控制好型腔尺寸。 11）加工进浇口，排气，锌合金一般情况下浇口开0.3-0.5mm，排气开0.06-0.1mm，铝合金浇口开0.5-1.2mm排气开0.1-0.2，塑胶排气开0.01-0.02，尽量宽一点，薄一点。滑块加工工艺：1，首先铣床粗加工六面，2精磨六面到尺寸要求，3铣床粗加工挂台，4挂台精磨到尺寸要求并与模架行位滑配，5铣床加工斜面，保证斜度与压紧块一致，留余量飞模，6钻运水和斜导住孔，斜导柱孔比导柱大1毫米，并倒角，斜导柱孔斜度应比滑块斜面斜度小2度。斜导柱孔也可以在飞好模合上模后与模架一起再加工，根据不同的情况而定。

模具制作流程

模具制作流程一、接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下： 1. 经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。 2. 塑料制件说明书或技术要求。 3. 生产产量。 4. 塑料制件样品。通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。二、收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。 1. 消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，

熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。此外，还要了解塑料的塑化及成型工艺参数。 2. 消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。 3. 确定成型方法采用直压法、铸压法还是注射法。 4、选择成型设备根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。例如对于注射机来说，在规格方面应当了解以下内容：注射容量、锁模压力、注射压力、模具安装尺寸、顶出装置及尺寸、喷嘴孔直径及喷嘴球面半径、浇口套定位圈尺寸、模具最大厚度和最小厚度、模板行程等，具体见相关参数。要初步估计模具外形尺寸，判断模具能否在所选的注射机上安装和使用。

模具生产工艺流程

一、接受任务书成型塑料制件的任务书通常由制件设计者提出，其内容如下： 1.经过审签的正规制制件图纸，并注明采用塑料的牌号、透明度等。 2.塑料制件说明书或技术要求。 3.生产产量。 4.塑料制件样品。通常模具设计任务书由塑料制件工艺员根据成型塑料制件的任务书提出，模具设计人员以成型塑料制件任务书、模具设计任务书为依据来设计模具。二、收集、分析、消化原始资料收集整理有关制件设计、成型

工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。 1.消化塑料制件图，了解制件的用途，分析塑料制件的工艺性，尺寸精度等技术要求。例如塑料制件在外表形状、颜色透明度、使用性能方面的要求是什么，塑件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的允许程度，有无涂装、电镀、胶接、钻孔等后加工。选择塑料制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于塑料制件的公差，能否成型出合乎要求的塑料制件来。此外，还要了解塑料的塑化及成型工艺参

数。 2.消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。成型材料应当满足塑料制件的强度要求，具有好的流动性、均匀性和各向同性、热稳定性。根据塑料制件的用途，成型材料应满足染色、镀金属的条件、装饰性能、必要的弹性．和塑性、透明性或者相反的反射性能、胶接性或者焊接性等要求。 3.确定成型方法采用直压法、铸压法还是注射法。 4、选择成型设备根据成型设备的种类来进行模具，因此必须熟知各种成型设备的性能、规格、特点。例如对于注射机来说，在规格方面应

塑胶模具制作工艺流程修订稿

塑胶模具制作工艺流程 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-

模具制作工艺流程如下：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产 A：模架加工：1 打编号，2 A/B 板加工，3 面板加工，4 顶针固定板加工，5 底板加工 B：模芯加工：1 飞边，2 粗磨，3 铣床加工，4 钳工加工，5CNC 粗加工，6 热处理，7 精磨，8CNC 精加工，9 电火花加工，10 省模 C：模具零件加工：1 滑块加工，2 压紧块加工，3 分流锥浇口套加工，4 镶件加工模架加工细节1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。 2， A/B 板加工（即动定模框加工），a：A/B 板加工应保证模框的平行度和垂直度为，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工加工：攻牙，修毛边。 3，面板加工：铣床加工镗机咀孔或加工料嘴孔。 4，顶针固定板加工：铣床加工：顶针板与B 板用回针连结，B 板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。 5，底板加工：铣床加工：划线，校正，镗孔，倒角。（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）模芯加工细节 1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量 2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在，留余量双边 3）铣床加工：先将铣床机头校正，保证在之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R 角。 4）钳工加工：攻牙，打字码 5） CNC 粗加工 6）发外热处理HRC48-52 7）精磨；大水磨加工至比模框负，保证平行度和垂直度在之内 8） CNC 精加工 9）电火花加工 10）省模，保证光洁度，控制好型腔尺寸。 11）加工进浇口，排气，锌合金一般情况下浇口开，排气开，铝合金浇口开排气开，塑胶排气开，尽量宽一点，薄一点。

模具制作工艺流程

模具制作工艺流程标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-

模具制作工艺流程总的来说模具制作工艺流程如下：审图—备料—加工—模架加工—模芯加工—电极加工—模具零件加工—检验—装配—飞模—试模—生产 A：模架加工：1打编号，2 A/B板加工，3面板加工，4顶针固定板加工，5底板加工B：模芯加工：1飞边，2粗磨，3铣床加工，4钳工加工，5CNC粗加工，6热处理，7精磨，8CNC精加工，9电火花加工，10省模 C：模具零件加工：1滑块加工，2压紧块加工，3分流锥浇口套加工，4镶件加工模架加工细节 1，打编号要统一，模芯也要打上编号，应与模架上编号一致并且方向一致，装配时对准即可不易出错。 2，A/B板加工（即动定模框加工），a：A/B板加工应保证模框的平行度和垂直度为，b ：铣床加工：螺丝孔，运水孔，顶针孔，机咀孔，倒角c:钳工加工：攻牙，修毛边。 3，面板加工：铣床加工镗机咀孔或加工料嘴孔。 4，顶针固定板加工：铣床加工：顶针板与B板用回针连结，B板面向上，由上而下钻顶针孔，顶针沉头需把顶针板反过来底部向上，校正，先用钻头粗加工，再用铣刀精加工到位，倒角。 5，底板加工：铣床加工：划线，校正，镗孔，倒角。（注：有些模具需强拉强顶的要加做强拉强顶机构，如在顶针板上加钻螺丝孔）模芯加工细节 1）粗加工飞六边：在铣床上加工，保证垂直度和平行度，留磨余量 2）粗磨：大水磨加工，先磨大面，用批司夹紧磨小面，保证垂直度和平行度在，留余量双边）铣床加工：先将铣床机头校正，保证在之内，校正压紧工件，先加工螺丝孔，顶针孔，穿丝孔，镶针沉头开粗，机咀或料咀孔，分流锥孔倒角再做运水孔，铣R角。 4）钳工加工：攻牙，打字码 5） CNC粗加工 6）发外热处理HRC48-52 7）精磨；大水磨加工至比模框负，保证平行度和垂直度在之内 8） CNC精加工 9）电火花加工 10）省模，保证光洁度，控制好型腔尺寸。 11）加工进浇口，排气，锌合金一般情况下浇口开，排气开，铝合金浇口开排气开，塑胶排气开，尽量宽一点，薄一点。滑块加工工艺 1，首先铣床粗加工六面，2精磨六面到尺寸要求，3铣床粗加工挂台，4挂台精磨到尺寸要求并与模架行位滑配，5铣床加工斜面，保证斜度与压紧块一致，留余量飞模，6钻运水和斜导住孔，斜导柱孔比导柱大1毫米，并倒角，斜导柱孔斜度应

注塑模具加工工艺及流程

注塑模具加工流程开料：前模料、后模模料、镶件料、行位料、注塑工斜顶料；开框：前模模框、后模模框；注塑模具加工厂; 开粗：前模模腔开粗、后模模腔开粗、分模线开粗；铜公：前模铜注塑模具材料公、后模铜公、分模线清角铜公；线切割：镶件分模线、铜公、斜顶枕位；电脑锣：注塑模具精锣分模线、精锣后模模芯；电火花：前模粗、铜公、公模线清角、后模骨位、枕位注塑人才网；钻孔、针孔、顶针；行位、行位压极；斜顶复顶针、注塑模具加工厂配顶针；其它：①唧咀、码模坑、垃圾钉（限位钉）；②飞模；③水口、撑头、弹簧、注塑模具成本分析运水；省模、抛光、前模、后模骨位；细水结构、拉杆螺丝拉钩、弹簧注塑潍坊淬火、行位表面氮化；修模刻字。模具设计知识一、设计依据尺寸赫斯基注塑ehs精度与其相关尺寸地正确性。根据塑胶制品地整个产品上地具体要和功能来确定其外面质量和具体注塑工艺流程尺寸属于哪一种：外观质量要求较高，尺寸精度要求较低地塑胶制品，如玩具；功能性塑胶制品，尺寸要求严格；外观与尺寸都要求很严地塑胶制品，如照相机。天津注塑脱模斜度是否合理。脱模斜度直接关系到塑胶制品地脱模和质量，即关系到注射过程中，注射是否能顺利进行：脱模斜度有足够；斜度要与塑胶制品在成型地分模或低温注塑材料分模面相适应；是否会影响外观和壁厚尺寸地精度；是否会影响塑胶制品某部位地强度注塑产品伤痕修复机。二、设计程序

对塑料制品图及实体（实样）地分析和消化： A、制品注塑技术地几何形状；&中国注塑nbsp; &n注塑工bsp; B、尺寸、公差及设计基准；&中国注塑网nbsp; &n苏州注塑公司bsp; C、技术要求；&注塑模具成本分析nbsp; D、塑料名称、牌号&nbs参观注塑车间p; 注塑上下料机器人E、表面要求型腔数量和型腔排列： A、制品重量与注射机地注射量； B、制品地投影面积与注射机地锁模力； C、模具外形尺寸与注射机安装模具地有效面积，注塑成型机（或注射机拉杆内间距） D、制品精度、颜色；增强pa9t 注塑温度; 宝源注塑机械 E、制品有无侧轴芯及其处理方法； F、制品地生产批量；&nb什么是注塑sp; &nbs中国注塑人才网p; G、经济效益（每模地生产值）型腔数量确定之后，便进行型腔地排列，即型注塑工艺腔位置地布置，型腔地排列涉及模具尺寸，浇注系统地设计、浇注系统地平衡、抽芯（滑赫斯基注塑ehs块）机构地设计、镶件及型芯地设计、热交换系统地设计，以上这些问题又与分型面及浇口位置地选双色注塑择有关，所以具体设计过程中，要进行必要地调整，以达到比较完美地设计。三、分注塑技术型面地确定不影响外观；有利于保证产品精度、模具加工，特别是型腔地加工；<精密注塑br>有利于浇注系统、排气系统、冷却系统地设计；有利于开模（分模、脱模）确保在开模氮气注塑产品宁波时，使制品留于动模一侧；便于金属嵌块地安排。四、浇注系统地设计注塑模具材料浇注系统设计包括主流道地选择、分流道截面形状及尺寸地确定、浇口地位置地选择、浇口形式及浇塑料注塑加工口截面尺寸地确定，当利用点浇口时，为了确保分流道地脱落还应注意脱浇口装置地设计南通注塑模具厂、脱浇装置九章浇口机

注塑模具精加工工艺流程

注塑模具精加工工艺流程一幅模具是由众多的零件组配而成，零件的质量直接影响着模具的质量，而零件的最终质量又是由精加工来完成保证的，因此说控制好精加工关系重大。在国内大多数的模具制造企业，精加工阶段采用的方法一般是磨削，电加工及钳工处理。在这个阶段要控制好零件变形，内应力，形状公差及尺寸精度等许多技术参数，在具体的生产实践中，操作困难较多，但仍有许多行之有效的经验方法值得借鉴。模具零件的加工，根据零件的外观形状不同，大致可把零件分三类：板类、异形零件及轴类，其共同的工艺过程大致为：粗加工——热处理(淬火、调质)——精磨——电加工——钳工(表面处理)——组配加工。 1. 零件热处理零件的热处理工序，在使零件获得要求的硬度的同时，还需对内应力进行控制，保证零件加工时尺寸的稳定性，不同的材质分别有不同的处理方式。随着近年来模具工业的发展，使用的材料种类增多了，除了Cr12、40Cr、Cr12MoV、硬质合金外，对一些工作强度大，受力苛刻的凸、凹模，可选用新材料粉末合金钢，如V10、ASP23等，此类材质具有较高的热稳定性和良好的组织状态。针对以Cr12MoV为材质的零件，在粗加工后进行淬火处理，淬火后工件存在很大的存留应力，容易导致精加工或工作中开裂，零件淬火后应趁热回火，消除淬火应力。淬火温度控制在900-1020℃，然后冷却至200-220℃出炉空冷，随后迅速回炉220℃回火，这种方法称为一次硬化工艺，可以获得较高的强度及耐磨性，对于以磨损为主要失效形式的模具效果较好。生产中遇到一些拐角较多、形状复杂的工件，回火还不足以消除淬火应力，精加工前还需进行去应力退火或多次时效处理，充分释放应力。

模具加工规范及规范流程图

模具加工工艺及流程图一．拉延模 1．OP10下模座-凸模一.模座毛坯铸件的龙铣数控加工方法 . 按模具中心刻度线拉平取中按百位线加工底面，精加工底面时夹紧工件的压板,放松到轻微夹紧的状态精加工底面，保证底面加工精度, 精加工底面完成后打表测量底面四个角，检查底面平面度. 同时按图铣出十字键槽。铣基准边并打上钢印,并记录在案. 2. 模座毛坯铸件码槽已铸好的,按图检查码槽,不合尺寸的重新加工.如果码槽未铸出的在铣底面时一次加工到位。(注意一旦底面所有尺寸一次加工到位以后，不管正面够不够加工只能以底面基准为准，不能再偏中心，如果偏中心底面铣好的一些尺寸将全部报废。) 3. 铣正面时按底面铣好的基准取中，在加工前必须先测试2D 轮廓，导板确定是否够加工,验证程序是否正确.验证正确后在数控上完成凸模2D 轮廓分模线，安全平面，到底限位块安装面，与压边圈配合的Y 向导板,与压边圈配合的X 向导板，按图纸尺寸加工。导板高度方向铣穿不留台阶.精加工完成后按图纸坐标尺寸钻出3销基准孔,打上钢印，并记录在案。。 4. 压边圈加工好与下模座组立3D 成型面。因下模压边圈与下模座组立后， 3销基准孔会被挡住，为方便组立后取基准加工，可以在安全平面凸台上多钻两个对称的基准孔. 2．OP10压边圈与压边圈配合的Y 向内导板合模用的安全平面凸台压边圈安装的到底限位块凸模2D 轮廓分模线安全螺杆安装孔起重吊装用的起重棒共4处压型时合模机的顶杆过孔底面加工余量百位线, 底面加工好到百位线为100豪米装模快速定位用的十字键槽,也用在数控加工快速定位模具装模快速定位,常用于冲压另件流水线装夹用固定模座的码槽,及装压板的压板面凸模成型面模具的送料方向上下模连接板安装面模座底面与压边圈配合的X 向内导板 3销基准孔

塑胶模具方案与加工整个流程

塑胶模具设计与加工整个流程-------绝对经典哦一、序言据统计，日常生活中一个普通人身上物品直接、间接的约与2千套模具有关！模具行业发达的程度可以说已成一个国家工业现代化的重要标志之一。国内很多大型企业的模具部门在整个公司中的地位都及其重要，像深圳的比亚迪最初就是由一个小模房发展起来的，而奇瑞汽车的模具制造技术在国际上也是一流的。随着珠三角经济的持续发展，越来越多的国际性大公司看中这里成熟的模具制造技术及具有丰富从业经验的技术人才，都纷纷把其塑胶、模具部门转来，或把模具发来制造。珠三角的模具出口数量逐年递增，已成为中国乃至国际最重要的模具生产、加工基地。特别是家用电器及汽车业的发展速度更快。说到珠三角模具制造业，就不得提香港、台湾。上世纪八、九十年代珠三角的经济刚刚起飞，其模具技术几乎空白，而随着香港、台湾的企业把工厂转移到内地，其先进的模具制造技术也带了过来。当时，一名熟练的模具制造师傅月薪可达上万RMB。其中，最重要的技术是CAD/CAM，即模具设计电脑化技术和模具加工电脑化技术
