四线制改变运行方向电路故障分析及处理方法
技术应用ＴＥＣＨＮＯＬＯＧＹＡＮＤＭＡＲＫＥＴＶｏｌ．２７，Ｎｏ．９，２０２０四线制改变运行方向电路故障分析及处理方法钟世军（国家能源集团包神铁路集团神朔铁路分公司，陕西神木７１９３００）摘 要：神朔铁路分公司现在全线上道使用的是ＺＰＷ－２０００Ａ移频自动闭塞四线制改变运行方向电路，投入运行使用已有１６年，是现阶段信号设备的重要组成部分，其运行质量以及状态对铁路安全和运输效率起到重要的作用。
目前，对四线制改方电路的原理和改方办理方式方法等理论方面介绍较多，但对故障处理方法介绍很少。
主要介绍电路原理，日常运用中的故障判断分析、处理方法和应急方法。
关键词：四线制；改变运行方向电路；故障处理方法；应急方法ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６－８５５４．２０２０．０９．０３４ 电路构成、改方意义及方式方法１．１ 电路构成四线制改方电路由安全型继电器、控制盘面按钮、电阻、电容构成。
电路由按钮继电器电路，方向继电器电路，监督区间继电器电路，区间正、反向继电器电路，改方、改方辅助继电器电路，接、发车方向继电器电路，监督区间复示继电器电路，短路继电器电路，控制继电器电路，控制信号继电器电路组成。
１．２ 改方的意义当运输计划编制不合理或线路施工封锁，就会造成阶段性、方向性车流拥堵，为了能够缓解车流拥堵，特别是某些重要列车需要放行时，可以使用空闲的另一条线路进行该线路的反向运行。
在这种情况下，ＺＰＷ－２０００Ａ移频自动闭塞系统设计了改变运行方向电路，简称改方电路。
通过改方可以将电路变换为反向运行模式，在某种程度上可以缓解阶段性、方向性车流拥堵，提高运输效率。
１．３ 改方的方式及方法改方的方式有正常改方和辅助改方２种。
其中把监督区间继电器ＪＱＪ吸起状态的改方叫正常改方，把ＪＱＪ落下状态的改方叫辅助改方，在办理过程中只能从接车站开始。
正常办理，设甲站为发车站，乙站为接车站，区间空闲，双方均未办理发车或排列发车进路，乙站人员按下允许改方按钮，然后向甲站排列一条发车进路即可自动完成改变方向，当甲站再往回改时，只需要向乙站排列一条发车进路就可以改回去。
关于四线制道岔电路常见故障的检测及处理方法
关于四线制道岔电路常见故障的检测及处理方法关于四线制道岔电路常见故障的检测及处理方法随着铁路跨越式发展，铁道信号设备也在不断的更新换代，以确保地对空安全和提升行车效率，以适应环境发展的更大建议。
从手动掌控的臂板信号、手扳道岔，发展至车站集中控制的色灯信号机及电动转辙机，再至目前最为一流的dmis系统及微机联锁设备，这些都证明铁路在发展过程中的明显改良，为社会各个行业的交通运输提供更多了更方便快捷、更安全的服务。
目前，国内绝大部分地区采用的6502电气集中联锁方式进行控制。
而在6502电气集中控制用于控制道岔的电路有三线制道岔控制电路和四线制道岔控制电路之分。
其中，在现场使用较多的是四线制道岔控制电路。
所以，我在本论文中以四线制道岔为例，进行分析和讨论。
同时，介绍一些四线制道岔控制电器的常见故障及处理方法。
一、道岔控制电路的共同组成及继电器促进作用道岔控制电路分启动电路和表示电路。
启动电路指动用电动转辙机的电路，表示电路指把各部分位置反映到信号楼里来的电路。
其中，道岔启动电路由1dqj、2dqj、熔断器、电动转辙机的自动开闭器及电机电路组成。
1dqj为jwxc－h125/0.44型继电器，作用是检查道岔区段是否空闲，进路是否在解锁状态，监督电动机能否正常动作。
1dqj3－4线圈起检查作用，1－2线圈起监督作用。
2dqj为加强接点的有极继电器jxjxc－220／220型，作用：1、2dqj转极、改变绕阻的电流方向，实现正转、反转或中途转回；2、利用2dqj极性保持特性，在车驶入道岔区段时，保证道岔转换到底。
道岔启动电路的电源为kz、kf 直流24v电源，用于控制1dqj、2dqj动作，dz、df直流220v电源，用于控制转辙机动作。
道岔表示电路由室内表示变压器、定位表示继电器dbj、反位表示继电器fbj、室外电动转辙机自动开闭器接点、整流匣、有关接点及电缆组成。
电气集中表示继电器采用偏极继电器jpxc－1000型，与室外整流匣配合给出相应的道岔位置表示，表示电源为交流220v，用于动作表示继电器。

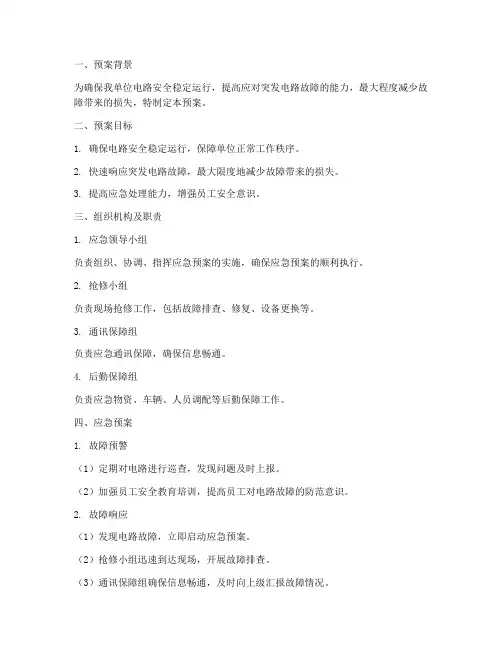

电路故障紧急处置预案范文
一、预案编制目的为提高本单位的电力安全保障能力，确保在发生电路故障时能够迅速、有效地进行处置，最大限度地减少故障造成的损失，特制定本预案。
二、预案适用范围本预案适用于本单位所有电力设备、线路及用电设施的电路故障紧急处置工作。
三、组织机构及职责1. 成立电路故障紧急处置领导小组，负责全面协调、指挥和监督电路故障的紧急处置工作。
2. 小组成员及职责如下：（1）组长：负责全面领导电路故障紧急处置工作，协调各部门之间的工作。
（2）副组长：协助组长开展工作，负责现场指挥和协调。
（3）成员：负责现场处置、设备维护、物资保障、信息报送等工作。
四、预警机制1. 建立电路故障预警系统，对电力设备、线路及用电设施进行实时监测，发现异常情况及时预警。
2. 预警信号分为四级，分别为：Ⅰ级（特别严重）、Ⅱ级（严重）、Ⅲ级（较重）、Ⅳ级（一般）。
3. 根据预警级别，采取相应的应急响应措施。
五、应急响应程序1. 发生电路故障时，现场值班人员应立即上报领导小组。
2. 领导小组接到报告后，立即启动应急预案，组织开展紧急处置工作。
3. 现场处置小组按照预案要求，迅速采取以下措施：（1）隔离故障点，防止故障扩大。
（2）组织抢修人员，尽快修复故障。
（3）确保现场安全，防止发生次生灾害。
（4）对受影响的用户进行安抚，做好解释工作。
4. 领导小组根据现场情况，适时调整处置措施。
六、处置措施1. 现场处置：（1）断电：在确保安全的前提下，对故障点进行断电处理。
（2）隔离：将故障点与正常运行的设备隔离，防止故障扩大。
（3）抢修：组织抢修人员，迅速修复故障。
2. 信息发布：（1）及时向相关部门和受影响的用户发布故障信息。
（2）通过多种渠道，发布故障原因、抢修进展和恢复供电时间等信息。
3. 受影响用户安抚：（1）了解受影响用户的实际情况，做好解释工作。
（2）提供必要的帮助，确保用户生活、生产不受严重影响。
4. 恢复供电：（1）故障修复后，尽快恢复供电。

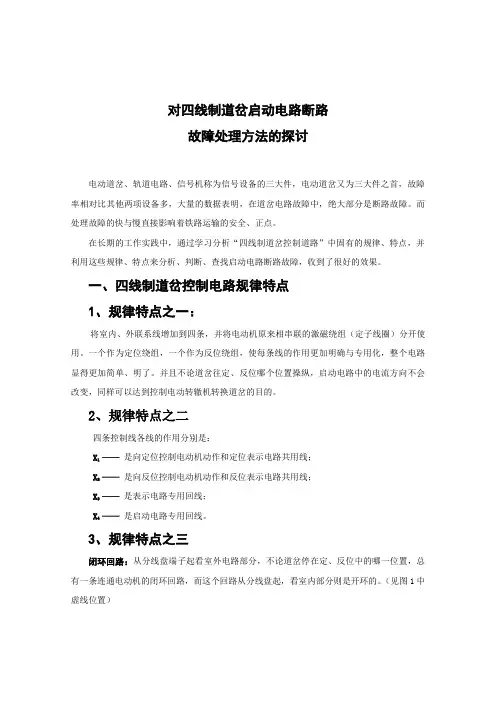

四线制道岔启动电路断路故障处理
对四线制道岔启动电路断路故障处理方法的探讨电动道岔、轨道电路、信号机称为信号设备的三大件，电动道岔又为三大件之首，故障率相对比其他两项设备多，大量的数据表明，在道岔电路故障中，绝大部分是断路故障。
而处理故障的快与慢直接影响着铁路运输的安全、正点。
在长期的工作实践中，通过学习分析“四线制道岔控制道路”中固有的规律、特点，并利用这些规律、特点来分析、判断、查找启动电路断路故障，收到了很好的效果。
一、四线制道岔控制电路规律特点1、规律特点之一：将室内、外联系线增加到四条，并将电动机原来相串联的激磁绕组（定子线圈）分开使用。
一个作为定位绕组，一个作为反位绕组，使每条线的作用更加明确与专用化，整个电路显得更加简单、明了。
并且不论道岔往定、反位哪个位置操纵，启动电路中的电流方向不会改变，同样可以达到控制电动转辙机转换道岔的目的。
2、规律特点之二四条控制线各线的作用分别是：X1 ——是向定位控制电动机动作和定位表示电路共用线；X2 ——是向反位控制电动机动作和反位表示电路共用线；X3 ——是表示电路专用回线；X4 ——是启动电路专用回线。
3、规律特点之三闭环回路：从分线盘端子起看室外电路部分，不论道岔停在定、反位中的哪一位置，总有一条连通电动机的闭环回路，而这个回路从分线盘起，看室内部分则是开环的。
（见图1中虚线位置）（图1）分线盘X 2→电缆盒D 2分线盘X 1→电缆盒D 1→转辙机线盘X 4←电缆盒D 5←05～二、故障处理方法1.电阻法电阻法是用万用表电阻档逐点测试电路的电阻，通过电阻值的变化来判断故障点。
这种方法在瞬间通电的电路中使用起来较为方便，简单易学，但不安全。
以室外道岔启动电路开路（断路）故障为例： ① 故障现象：由定位向反位单独操纵道岔，道岔定位表示灯熄灭，道岔反位表示灯不点亮，挤岔电铃鸣响。
②.查找步骤：a.观察控制台上电流指针动否？电流表不动，说明是：道岔启动电路故障。
b.用万用表直流250V电压档，测量分线盘上该道岔X2、X4端子的直流电压值。
