超高层施工测量方案
高层建筑施工测量方案流程
高层建筑施工测量方案流程高层建筑施工测量方案流程对于高层及超高层建筑的划分，建筑设计规范、建筑抗震设计规范、建筑防火设计规范没有一个统一规定，一般认为建筑总高度超过24m为高层建筑，建筑总高度超过60m为超高层建筑。
那么，下面是由店铺为大家提供高层建筑施工测量方案流程，欢迎大家参考学习。
编制依据(一) 《工程测量规范》(GB 50026—93);(二) 《建筑工程施工测量规程》(DBJ 01-21-95);(三) 《建筑安装工程资料管理规程》(DBJ 01-51-2003);(四) 《建设工程监理规程》(DBJ 01-41-2002);(五) 《国家一、二等水准测量规范》 GB 12897—91;(六) 设计图纸。
根据以上规范、规程关于混凝土结构的工程设计施工验收对施工精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。
测量准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等;1.检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，发现问题及时向有关人员反映，以便及时纠正。
2.对所有进场的仪器设备及人员进行初步调配;3.复印预定人员的上岗证书，由总工程师组织进行技术交底。
4.根据图纸条件及工程内部结构特征确定轴线控制网形式。
场区平面控制网的测设(一)场区平面控制网布设原则及要求1. 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则。
2. 轴线控制网的布设根据总平面图、基础结构平面图等进行布设。
3. 控制点应选在通视条件良好、安全、易保护的地点。
4. 控制桩位必须用混凝土保护，需要时用钢管进行围护，涂上红油漆作好警示标识;(二)平面控制网的布设测量人员接到业主提供的北京市测绘设计研究院的场区控制点测量成果后，使用2″级拓普康电子全站仪对控制点进行校测，复测结果证明基准控制点符合相关规范要求后方可使用。
超高层建筑测量方案

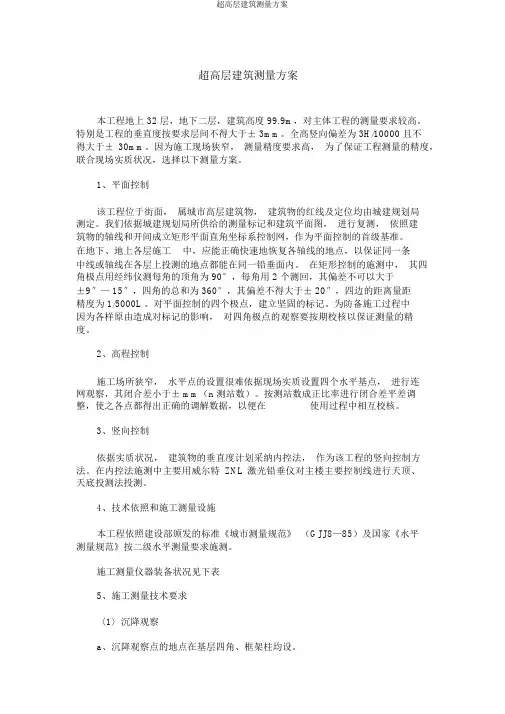

超高层建筑测量方案本工程地上 32 层，地下二层，建筑高度 99.9m，对主体工程的测量要求较高。
特别是工程的垂直度按要求层间不得大于± 3mm。
全高竖向偏差为 3H/10000 且不得大于±30mm。
因为施工现场狭窄，测量精度要求高，为了保证工程测量的精度，联合现场实质状况，选择以下测量方案。
1、平面控制该工程位于街面，属城市高层建筑物，建筑物的红线及定位均由城建规划局测定。
我们依据城建规划局所供给的测量标记和建筑平面图，进行复测，依照建筑物的轴线和开间成立矩形平面直角坐标系控制网，作为平面控制的首级基准。
在地下、地上各层施工中，应能正确快速地恢复各轴线的地点，以保证同一条中线或轴线在各层上投测的地点都能在同一铅垂面内。
在矩形控制的施测中，其四角极点用经纬仪测每角的顶角为 90°，每角用 2 个测回，其偏差不可以大于±9″— 15″，四角的总和为 360°，其偏差不得大于± 20″，四边的距离量距精度为 1/5000L 。
对平面控制的四个极点，建立坚固的标记。
为防备施工过程中因为各样原由造成对标记的影响，对四角极点的观察要按期校核以保证测量的精度。
2、高程控制施工场所狭窄，水平点的设置很难依据现场实质设置四个水平基点，进行连网观察，其闭合差小于± mm（n 测站数）。
按测站数成正比率进行闭合差平差调整，使之各点都得出正确的调解数据，以便在使用过程中相互校核。
3、竖向控制依据实质状况，建筑物的垂直度计划采纳内控法，作为该工程的竖向控制方法。
在内控法施测中主要用威尔特ZNL激光铅垂仪对主楼主要控制线进行天顶、天底投测法投测。
4、技术依照和施工测量设施本工程依照建设部颁发的标准《城市测量规范》（GJJ8—85）及国家《水平测量规范》按二级水平测量要求施测。
施工测量仪器装备状况见下表5、施工测量技术要求〈1〉沉降观察a、沉降观察点的地点在基层四角、框架柱均设。
谈超高层建筑结构施工监测实施方法
谈超高层建筑结构施工监测实施方法摘要：结构健康监测作为保障重大工程结构安全的重要技术，近些年来在世界范围内得到了快速的发展和应用。
国内外许多超高层结构在施工期间和使用期间引入了结构健康监测技术，以便实时掌握结构状态信息。
新加坡在一栋66层办公楼中安装了加速度计、应变计和GPS（Global Positioning System）用以监测结构的静力和动力特性；世界最高建筑“迪拜塔”中设置了加速度计、位移计、环境监测系统，用以观测结构在风或地震作用下的动力响应；经贸大厦通过安装倾斜传感器、加速度传感器、GPS获取结构信息，确保结构在施工期间的安全；上海中心大厦通过安装一套完整的健康监测系统，实时掌握了结构状态信息，为施工安全和运营维护提供了保障。
关键词：超高层建筑；结构施工；监测实施方法引言超高层建筑从开始施工到结构主体完工通常需要几年的时间。
在结构施工过程中，由于荷载的持续增加以及混凝土的收缩徐变，结构构件的应力和变形将不断累积和发展。
为了评估结构的实时受力状态，通常需要对多高层建筑展开施工监测和分析。
1现阶段超高层建筑施工监测存在的问题相比于普通建筑物而言，超高层建筑施工更为复杂，综合且系统。
因此，超高层建筑施工监测是十分必要且重要的。
然而，现阶段超高层建筑施工监测却存在一定的问题，进而导致其无法对施工质量和施工安全进行保障，具体来说，目前超高层建筑施工监测主要存在以下几方面的问题：（1）超高层建筑施工监测内容以及技术体系缺乏统一的标准和规范；（2）超高层建筑工程缺乏大规模的应用检验；（3）在激光投点过程中，缺乏对塔体摆动、施工震动以及风力等诸多因素的关注。
2超高层建筑结构施工监测实施方法2.1建立以及维护基准平面控制网基准平面控制网是指一个超高层建筑施工监测工作的基准，一般有恢复迅速和基准统一等方面特点。
所以超高层建筑如果想要保证质量就必须建设好平面控制网。
选址工作应该放在平面基准控制网的第一位，放置在楼顶是第一选择，那么在选址之前就应该勘探考察选址周边环境，考察内容主要包括通讯条件，图形及GDP观测，同时还要将地面城市等级控制和附近地区的基准网点联系起来，建立一个完整的GPS一级网，实现观测的最佳水平。
环球金融中心项目施工总承包工程超高层测量放线施工方案
环球金融中心项目施工总承包工程超高层测量放线施工方案为了确保环球金融中心项目的施工能够顺利进行，施工方案是至关重要的。
在超高层建筑的施工中，测量放线是其中的重要环节之一、本文将详细介绍环球金融中心项目施工总承包工程超高层测量放线施工方案。
一、施工总体概述1.1项目概况：环球金融中心项目位于城市中心，总建筑高度超过200米。
1.2施工目标：按照设计方案进行测量放线，保证质量和精度，确保施工按照计划进行。
1.3施工要求：确保安全、高效、精确。
二、测量放线工作准备2.1资料收集：收集环球金融中心项目的相关设计文件、测量基准图纸、相关技术要求等。
2.2仪器设备准备：准备好精密定位仪、经纬仪、测距仪、放线器等测量仪器设备，并进行校准和检查。
2.3人员培训：对测量放线人员进行培训，确保其掌握测量仪器设备的使用方法和操作流程，以及测量放线的相关知识和技能。
三、测量放线方案3.1基准确定：按照设计方案确定测量放线的基准点和控制点，并进行现场标注和保护。
3.2主要参数测量：根据设计要求，对超高层建筑的主要参数进行测量，包括建筑高度、楼板标高、柱、梁等构件的位置和尺寸等。
3.3放线控制：根据设计图纸，利用放线仪器设备将主要控制点的坐标放线到实际施工现场，包括地下结构、地上建筑立面、内外墙等。
3.4检查验收：对每次放线进行检查和验收，并与设计图纸进行核对，确保测量放线的准确性和精度。
四、测量放线质量控制4.1现场巡视：每天对测量放线现场进行巡视，确保放线的准确性和连续性。
4.2验证测量精度：利用精密仪器对放线结果进行二次测量和验证，确保测量精度符合要求。
4.3定期检查：定期检查测量仪器设备的使用情况，确保其正常工作和准确度。
4.4数据保存：对每次放线的数据进行保存和备份，确保数据的完整性和可追溯性。
五、施工方案风险控制5.1现场安全控制：在测量放线施工中，注意现场的安全控制，采取必要的防护措施，确保施工人员的生命安全。
超高层建筑的施工测量技术和注意要点
口 浙江中富建筑集团股份有限公司 沈国达
■臣疆
■目圃
本文主要对超高层建筑施工测量的工作控制要点进行 了 详细介绍，分别阐述 了测量的技术要点、施工特
超高层建筑 施工测量技术 注意要点
的 埋 置深 度 ．一般 高层 建筑 采 用桩 基 础 或 箱 型基 础 ，由 于房 屋 质 量 大 ，基 础 底 板或 承 台 的几 何 尺 寸都 很 大 ，因此 要 做 好 大体 积 混 凝 土 的施 工 ，应 严 格 按 照 《 层 混凝 土 结 构 技术 规 程 》 中 的要 求 高
清理 不 充分 ，将影 响基 桩承载 力。这 其 中既有施 工操 作人 员 对桩孔 中沉 渣厚 度对 成桩 承载 力 影响缺 乏认 识 ．导致相 关人 员对 沉 渣厚 度 的控制 不够 重视 外 ，也与 设备操 作人 员 的熟练 程度 有关 系 。而人 工 开 挖成 孔桩 由于采 用 干作业 ．桩 底沉 渣的清 理将 远远 优于 旋 挖钻机 成 孔工 艺 ，因此理 论 上说 ． 挖 钻机 成孔 灌注桩 的单 桩承 载 力肯定 旋 会 比人工 开挖成 孔灌注 桩的 单桩承载 力有所 降低 。
； 参考
簦｜ § 弦
ｉ ｉ ｜ ｊ ≯
．
≯
ｆ Ｊ 肖ｌ 兵 － 淡 人 工 挖 桩 的遥 用 菹 鳝ｆ 曩 科 教 风 Ｊ 庆 浅 ７ ≯ 刀
２ 谚¨ 誊 ｆ 碧誊 誊 ≯一 曩量 譬 囊 曩｜ ≯ｌ ｜ ≯ ｌ 一｜
２ 相 关 技 术标 准 体 系 不够 完 善 但 是 由于 旋 挖 钻机 的推 广应 用 时 间较 短 ，还 缺 乏相 应 的工 艺
孔 和机 械 成 孑技 术 应 用情 况 及 存 在 问题 ，应 深入 调 研 论 证 并开 展 Ｌ
施工测量方案2
施工测量方案一.测量依据与准备1.工程测量总体安排以设计图及建设单位规划的用地地界, 结合测绘成果和总平面定位, 现场建立相对的一级三角控制主网, 并在此基础上, 指导现场定位及轴线、标高的控制施工。
本工程定位, 将利用一级三角控制主网, 采用坐标距离定位”的方法来进行建筑物定位及各条轴线的控制, 并采取闭合检查。
工程定位全站仪、经纬仪配合定位。
水准标高采用水准仪测量。
2.测量仪器的选用注: 以上仪器均应鉴定合格, 并在计量鉴定使用有效期内。
在使用过程中, 应经常检查仪器的常用指标, 一旦偏差超过允许范围, 应及时校正来保证测量精度。
二.场区平面控制网的测设1.平面轴线控制测量1）基准一级三角控制主网的设置基准三角控制主网的设置以建设单位提供的规划基准点及设计总平面图为依据, 其三角控制主网基准点精度应控制在5mm以内。
基准平面控制主网是建立在基准点的基础上的, 设置时要求同时满足稳定、可靠和通视三个要素, 其中任何一点遭到不可预见事件的破坏或移动时, 应及时复测补网。
标高以建设单位提供的规划永久水准点为基准, 其数值以规划最新数值为准。
施工高程应根据最新数据及时调整, 可利用平面控制主网基准点位作为水准点控制基准点。
轴线坐标控制点投测完毕之后, 互相之间应进行校核, 同时检验偏差情况, 闭合检查如果超出精度允许范围应及时纠正。
2）测量施工方法:根据建设单位提供的规划测量成果对设计总平面图所反映的建筑物场地进行复测, 确保建筑总平面图所反映的尺寸与场地实际情况相吻合。
在项目测量人员初步测量定位后, 由公司工程部技术科进行复核, 在复核正确的情况下, 报请设计和监理来现场对建筑物的定位进行复核, 在复核正确后, 由项目部填写好测量定位单报请设计和监理签字认可, 然后将签字后的资料交项目部资料员保存。
测量定位的精度为万分之一, 定位外包轴线尺寸允许误差为5mm.3）轴线控制测量精度及要求:长轴线上的定位点, 不得少于3个；轴线点误差, 不应大于5mm ；放样后的主轴线点位, 应进行角度观测, 检查直线度；测定交角的测角中误差, 不应超过25〃；直线度的限差, 应在180°±5以内。
施工测量方案
施工测量方案1.测量总则对本工程而言，测量工作具有以下几个特点：（1）、项目对全局的轴线统一要求比较高；（2）、工程分区先后施工，使各分区之间的测量街接要求较高；（3）、项目涉及的分包作业面较多，如何使各分包的测量系统达到一致。
由于上述的特点，产生了如何保证各级轴线系统的系统性；如何保证垂直测量的系统性和可控性；如何保证结构整体的统一；项目施工涉及的作业面大，各种分包单位、协作单位众多，如何保证互相之间轴线系统的统一等等一系列难点。
针对上述工程特点，按照我们在高程建筑施工测量中形成的经验，设置多组平面控制网。
各组控制网都服务于同一工程的建设，因而各组控制网之间按照级别高低，高级控制低级网，平级之间互相贯通，形成系统。
结合工程特点，按测网级别的高低及具体在工程不同部位应用，本工程测量平面控制网共设置三级控制网。
采用业主提供的控制点作为本工程施工的首级控制网。
2.测量重难点分析及解决措施本工程施工测量的重难点在于：平面控制、高程控制、竖向控制及塔楼在一定高度摆幅较大对测量精度得影响。
3.主要测量工作4.测量人员及仪器配备4.1.人员配备4.2.仪器配置本项目测量工作内容主要包括主轴线的测放，高程的引测，分部工程的放样，沉降观测等内容；所有的仪器送专门机构进行鉴定，确保仪器精度要求。
拟选用的仪器及设备如下：5.控制网的建立5.1.测量思路本工程将采用科学的测控技术，先进的测量仪器，严格的复核校正手段来保证施工测量精度。
由业主委托或测绘院测设在施工地块附近的城市平面控制点和高程控制点，建立首级场区控制网；利用首级控制网在基坑周边墙测设轴线延长线上的点作为二级控制网，对基坑内各结构部位实行“外控法”进行施工测量，并定期进行复核，在建筑物内部建立施工使用的三级控制网，采用三级控制网“内控法”来控制建筑物的平面定位和高程测量，三级控制网5.2.基准控制点（网）的复测测量工作实施前与业主进行基准控制点(网)书面和现场交接，对业主提供的平面和高程控制点的测量成果资料和现场控制点(网)进行复测，并将复测成果报业主和监理审核。
高程测量实施方案模板
高程测量实施方案模板一、前言。
高程测量是地理信息系统中非常重要的一部分，它可以用来确定地表上点的高度，对于工程建设、地质勘探、城市规划等领域具有重要意义。
本文档旨在提供一份高程测量实施方案模板，帮助相关人员在进行高程测量工作时有条不紊地进行操作。
二、实施方案。
1. 目标确定。
在进行高程测量之前，首先需要明确测量的目标和范围。
确定测量的具体区域和要测量的点位，明确测量的精度要求和测量数据的使用范围。
2. 测量方法选择。
根据测量的具体要求，选择合适的高程测量方法。
常见的高程测量方法包括水准测量、GPS测量、激光测距等，根据不同的场景和精度要求进行选择。
3. 测量设备准备。
根据选择的测量方法，准备好相应的测量设备。
例如，进行水准测量时需要准备水准仪、水准杆等设备；进行GPS测量时需要准备GPS接收机、天线等设备。
4. 测量方案制定。
制定详细的测量方案，包括测量的具体步骤、测量设备的设置和校准、测量数据的记录方式等。
确保测量过程中的每一个环节都有详细的操作指南。
5. 测量实施。
按照制定的测量方案进行实施，确保测量过程中的每一个步骤都按照规定进行。
在测量过程中要注意安全，确保设备和人员的安全。
6. 数据处理与分析。
完成测量后，对测量数据进行处理和分析。
根据测量数据，计算出相应的高程数据，并进行误差分析和精度评定。
7. 结果报告。
编制高程测量结果报告，将测量过程和结果进行详细的记录和总结。
报告中应包括测量的具体情况、数据处理方法和结果、存在的问题和改进措施等内容。
三、总结。
高程测量是一项复杂的工作，需要严谨的态度和精密的操作。
通过制定详细的实施方案，可以有效地指导测量工作的进行，确保测量结果的准确性和可靠性。
希望本文档能够对相关人员在进行高程测量工作时提供一定的帮助。
四、附录。
1. 高程测量实施方案模板示例。
2. 高程测量常用设备清单。
3. 高程测量数据处理软件推荐。
以上即为高程测量实施方案模板的内容，希望能够对您在进行高程测量工作时提供一定的参考和帮助。
超高层建筑结构施工测量控制方法
超高层建筑结构施工测量控制方法摘要：众所周知，超高层建筑的施工难度和技术要求相比一般建筑工程要高些，故对超高层施工技术的研究不仅对整个社会还是对建筑行业都具有重要的意义。
其中，测量工作是超高层建筑工程施工的先导性工作，它贯穿于整个超高层建筑施工的全过程，是衔接各分部、分项工程之间空间位置关系的重要手段。
然而，由于测量精度要求高、高空架设仪器设备困难、通视条件受限、气象因素对超高层建筑摆动影响等诸多因素均会对施工测量工作造成影响，故研究应用特殊的、恰当的测量方法对其施工过程进行控制是超高层测量工作的重难点。
关键词：超高层建筑结构；施工测量；控制方法1、工程概况本文主要是龙岗天安数码创业园项目的结构测量控制问题。
该项目施工测量控制特点和难点是在温度、风荷载等影响下高层的测量精确定位问题。
核心筒与外框结构施工不同步及凹凸型平面布置，导致测量控制的要求很高，超高层测量累积误差的控制难度较大。
由于每根钢构件下锚栓数量多致使外框钢柱、核心筒剪力墙内钢骨柱精度控制很难达到要求。
保证预埋锚栓的精确测量及定位是保证本工程首节构件顺利实施的关键。
为了满足上述测量要求，本文综合利用改进支架的全站仪和激光垂准仪组合测量，从而保证了该项目的顺利进行。
2、超高层结构施工控制测量实现方法2.1平面控制网建立结合本工程的特点，为方便施工测量，提高测量效率，施工测量采用内控制的方法。
内控网建立：从首层（±0.000以上）开始向上的每一层，需要在首层主轴线向内平移1m处做测量控制轴线。
根据主轴线的交点组建本工程的内控网，核心筒内每层楼板上预留6个15cm×15cm的激光垂准仪使用的放线孔，作为激光垂准仪向上传递各层轴线的光线通道。
2.2高程控制网建立2.2.1高程控制网的布设原则1）为保证超高层施工测量的精度要求，在施工场地周围稳固的位置建立高程控制网，以此作为保证超高层施工测量精度的首要条件，并定期复测。
2）根据给定的高程点，在施工场地周围稳固的位置建立高程控制点。
高层建筑施工测量
(3) 线下端(或线坠尖)的投测人，视线要垂直结构 面，取线左、线右平均位置，作为投测结果。
(4) 投测中要防风吹和振动，尤其是侧向风吹。
(5) 在逐层引测中，要用更大的线坠(如5 kg)每隔 3～5层，由下面直接向上放一次通线，以作校测。 (6) 若用铅直塑料管套住吊线，下端用专门的观测 仪器，其精度还可提高。
2. 外控法 当施工场地比较宽阔时，多使用此法。施测时 主要是将经纬仪安置在高层建筑附近进行竖向投测， 故此法也叫经纬仪竖向投测法。由于场地情况的不 同，安置经纬仪的位置不同，又分为三种投测方法： (1) 延长轴线法 (2) 侧向借线法 (3) 正倒镜挑直法 我们这里主要讲述第一种延长轴线法。
1) 延长轴线法 此法适用于场地四周宽阔，能将高层建筑轮廓轴 线延长到建筑物的总高度以外，或附近的多层或高层 建筑物顶面上，并可在轴线的延长线上安置经纬仪， 以首层轴线为准，向上逐层投测。如图所示的甲仪器 安置在轴线的控制桩上，后视首层轴线后，抬起望远 镜将轴线投测到施工层上 .
3. ±0.000以上标高测法 引测步骤: (1)先用水准仪根据二个栋号水准点或±0.000水平 线，在各向上引测处准确地测出相同的起始标高 线(一般多测+1.000 m标高线) . (2) 用钢尺沿铅直方向，向上量至施工层，并画出 正米数的水平线，各层的标高线均应由各处的起 始标高线向上直接量取。
（四）隧道模施工 隧道模是可同时浇筑墙体与楼板的大型工具式模 板，能沿楼面在房屋开间方向水平移动，逐间浇筑钢 筋砼。 隧道模由三面模板组成一节，形如隧道。隧道模 板可分为整体式和双拼式两种。 双拼式隧道模由竖向楼板模板和水平向楼板模板 与骨架连接而成，有行走装置和承重装置。 有钢量大，笨重，一次投资大，较少采用。
超高层建筑测量实例：上海金茂大厦施工测量
上海金茂大厦施工测量实例1概述金茂大厦主体建筑地下3层，地上88层，总建筑面积289500m2，总高度420.50m。
主楼1~52层为办公室，总面积115438m2，53~87层为五星级宾馆，88层为观光层，距地面340.10m，如图4-165所示。
裙房长150.40m，宽45.70m，六层。
地下三层，面积57151m2。
主楼有电梯55台，外墙以不锈钢管为装饰线条的玻璃幕墙，在主楼24层，51层和85层高度范围内有三道外伸桁架将核心筒与外部钢结构相连接。
图4-165在塔楼顶部中央有一座高约51m的塔尖，其底部标高为369.50m，顶部标高为420.50m。
塔尖于1997年8月8日开始安装第一段，次日进行后三段的组装，到14日上午正式提升，仅用了35min，塔尖就稳稳地坐到了383.50m高的位置上，同时宣告了中华第一高楼金茂大厦塔楼结构工程的基本完成。
2 建筑施工对测量精度要求在大厦建筑施工和安装过程中，测量工作极为重要，它是保证施工质量和建筑物安全的重要手段。
由于结构的特殊性，塔楼核心筒内的控制点与筒外控制点不能直接通视，又因筒内楼板浇捣滞后，以及56层以上筒中心块圆弧内为空洞，给测量工作带来很大困难。
设计施工对测量精度要求：竣工后塔楼中心垂直方向偏差不大于30mm，塔筒五个垂准基点相对于塔筒中心点，点位误差小于2mm，楼层四边形控制点小于3mm，垂直投点误差小于3mm。
长度精度量距相对误差为1：20000，在玻璃幕墙安装中，要求轴线控制点误差在3mm以内，高程点误差在3mm以内。
3 施工特点和测量难度1．施工特点：塔楼分四踏步施工，分别是核心筒、巨型钢柱、复合巨型柱和筒内外楼板。
主楼核心筒为钢筋混凝土结构，采用分体组合式钢平台模板系统，复合巨型柱采用爬模施工工艺。
塔楼共有45节钢柱子连接而成，其中1~36节为主体楼层，每层有8根巨型钢柱和16根复合巨型钢柱，在其层间，每根巨型钢柱向核心筒方向共收缩12次，每根钢柱要转换12个坐标位置。
高层建筑测量工程施工方案
一、编制依据1. 《工程测量规范》（GB 50026—93）2. 《建筑工程施工测量规程》（DBJ 01-21-95）3. 《建筑安装工程资料管理规程》（DBJ 01-51-2003）4. 《建设工程监理规程》（DBJ 01-41-2002）5. 《国家一、二等水准测量规范》GB 12897—916. 设计图纸二、工程概况本工程为高层建筑，建筑总高度超过60m，属于超高层建筑。
建筑结构为钢筋混凝土剪力墙结构，基础为机械钻孔灌注桩。
为确保施工质量和安全，特制定本测量工程施工方案。
三、施工准备1. **图纸审核**：对设计图纸进行仔细审核，确保图纸的准确性，检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，发现问题及时向有关人员反映。
2. **人员配备**：根据工程规模和测量需求，配备专业的测量工程师、测量员及技术人员，确保施工过程中测量工作的顺利进行。
3. **仪器设备**：准备拓普康全站仪、徕卡精密水准仪、苏光JC100激光垂准仪、钢卷尺等测量仪器，并进行检定和校核。
4. **测量方案编制**：根据工程特点和设计要求，编制详细的测量方案，明确测量精度、测量方法、测量流程等。
四、施工步骤1. **平面控制网施测**：- 按照先整体后局部，高精度控制低精度，长边、长方向控制短方向、短边”的原则，分二级进行布设。
- 对业主提供的基坑周边控制点进行复核，作为建立地下室施工、塔楼施工二级控制网的依据。
2. **施工放线**：- 根据平面控制网，进行主轴线的测放、高程的引测、分部工程的放样等。
- 使用全站仪、激光垂准仪等仪器进行精确放样，确保施工放线的准确性。
3. **沉降观测**：- 在建筑物施工过程中，定期进行沉降观测，以掌握建筑物的沉降情况。
- 采用精密水准仪（DSZ2）、水准尺（铟合金尺）等仪器，确保沉降观测的精度。
4. **施工过程中测量控制**：- 定期进行施工过程中的测量控制，确保施工精度。
超高层办公楼施工测量与监测施工方案
超高层办公楼施工测量与监测施工方案一、背景介绍随着城市化进程不断加速，超高层建筑作为一种现代城市的标志性建筑，逐渐成为城市发展的重要组成部分。
超高层建筑的施工需要精密的测量与监测工作，以确保建筑的安全和质量。
本文将探讨超高层办公楼施工测量与监测的施工方案。
二、测量方案1. 前期准备在施工前，需要进行详细的现场勘测和测量。
首先要确定施工区域的地形及地貌情况，分析建筑周边环境。
然后根据设计图纸，确定建筑的整体结构和布置，并编制相关测量方案。
2. 测量方法对于超高层建筑的测量，可以采用全站仪、GPS定位仪、激光测距仪等高精度测量工具。
通过在建筑物周围设置控制点，进行水平、垂直方向的测量，以确定建筑结构的准确位置和高度。
3. 测量内容测量内容包括建筑物的平面布置、立面尺寸、结构高度、地基沉降等方面。
需要对建筑物的各个部位进行精确测量，确保建筑在施工过程中的准确性和稳定性。
三、监测方案1. 监测内容在建筑施工过程中，需要对建筑结构、地基沉降、风荷载等因素进行监测。
通过实时监测建筑结构的变化，可以及时发现问题并采取措施进行调整，确保建筑物的安全性。
2. 监测方法监测方法包括传感器监测法、振动监测法、可视化监测法等。
通过安装各种监测设备，监测建筑结构的变化和周围环境的影响，从而及时采取措施进行调整。
3. 监测周期监测周期一般为24小时，需要定期对建筑进行监测，并及时记录数据、分析结果。
在施工过程中，可以根据实际情况调整监测周期，保障建筑的安全性。
四、总结超高层办公楼的施工测量与监测是建筑施工过程中至关重要的一环。
通过科学的测量方案和监测方案，可以确保建筑施工的准确性和安全性，为城市的发展贡献力量。
以上是针对超高层办公楼施工测量与监测的施工方案介绍，希望对相关工程人员有所帮助。
超高层建筑施工测量质量控制
超高层建筑施工测量质量控制摘要：在对建筑工程进行施工建设的过程中，其中的测量工作要求施工单位对相关测量工具加以应用，并以建筑质量验收方面的相关规范为基础，对建筑实施测量，使建筑工程当中的质量误差问题得到有效的控制，可以说，测量工作是确保建筑施工质量的重要保障，特别是在超高层的建筑施工当中，实测实量工作的开展情况会直接影响到工程的施工质量，因此，必须要对相关措施加以应用，使实测实量工作能够在超高层建筑施工中得到有效的应用，从而达到控制施工质量的目的，基于此，文章针对超高层建筑施工当中测量的质量控制工作进行了具体的探讨和描述。
关键词：超高层建筑施工；测量；质量控制对超高层建筑进行施工的过程中，实测实量属于工程施工质量控制的重要手段之一，能够使工程的杌场得到有效的控制，而想要将实测实量工作的质量控制作用充分的发挥出来，就必须要将该相关工作落实到工程建设的各个环节当中，只有如此才能有效提升超高层建筑工程的施工质量，使工程建设的顺利完成得到保障，因此，有必要针对相关内容做好研究工作。
一、施工以前测量工作的质量控制在对超高层建筑进行施工以前，对测量工作加以落实，需要对以下几点工作内容加以考虑，使测量工作的质量得到有效的控制。
第一，需要工程的监理人员充分了解超高层建筑工程的施工特点，对施工图纸进行认真的研究，要将轴线与曲线图型之间的关系理清，并对圆弧的分界点、圆心以及半径之间的关系加以明确；第二，要根据实工程测实量的特点，对相关质量控制工作的具体细则和流程进行合理的编制，在对实测实量工作进行质量控制的过程中，质量控制细则具有非常重要的指导作用，工作人员应该根据超高层建筑的主要特点，对质量控制措施进行合理的编制，在超高层建筑工程施工当中对实测实量方面的质量控制工作加以落实，其质量控制工作需要观测周围建筑的变形情况、沉降情况、垂直情况以及建筑轴线定位情况等；第三，需要对施工单位设置的实测实量方案可行性加强审核，审核内容应该包括实测实量的技术水平、控制点保护、曲线定位方法以及沉降点设置等；第四，需要针对实测实量方面的测量仪器以及工作人员自身的专业水平进行检查，在业主对实测实量方面的原始依据进行提交以后，还要做好复核工作。
超高层建筑测量方案
超高层建筑测量方案超高层建筑的测量方案是指在建筑物高度超过150米时，对建筑物的测量方案进行设计和实施的过程。
这个过程需要依靠先进的技术工具和高精度测量仪器，为建筑物的施工、监理、验收等环节提供精确的测量数据和可靠的技术支持。
本篇文章将从建筑物结构、地形环境、测量技术和数据处理等四个方面阐述超高层建筑的测量方案。
一、建筑物结构超高层建筑在结构设计上与传统建筑有很大区别，需要加强对建筑物稳定性和结构安全的测量监测。
首先要确定建筑物的基点和高度基准面，以便进行精确的高度测量。
其次，要对整个建筑物的结构形式、主体结构的构件和节点等进行详细的测量，包括测量各层的高度、墙壁、柱子、楼板等构件的尺寸和位置，以及构件的强度、刚度和变形等参数。
此外，还要对纵向、横向和附加荷载等因素对建筑物的影响进行实时监测，及时发现和处理结构变形和破坏等问题，确保建筑物在使用过程中的安全可靠性。
二、地形环境超高层建筑往往处在地形高差较大的地段，同时建筑物周围也存在大量的道路、铁路、地铁和管线等地下设施，因此需要进行全面的地形环境的测量和分析。
具体来说，要测量其所处地区的相对高度差、绝对高程、地形特征图等，分析地质地形等对建筑物的影响。
同时，还要对地下管线、隧道、地铁等地下设施进行探测和定位，了解其精确位置和深度，以便合理布置建筑物的基础和施工道路，避免对地下设施造成影响。
三、测量技术超高层建筑的测量需要使用一系列的高科技仪器和技术手段，例如全站仪、高精度GPS、激光扫描仪、三维摄影仪等。
其中，全站仪是一种高精度测量设备，可实现建筑物高度、倾角和位置等参数的测量和记录。
高精度GPS则可用于测量建筑物的绝对空间位置，激光扫描仪和三维摄影仪则可用于对建筑物立面和内部进行三维测量和建模等。
此外，还需要采用高速数据传输和云计算等技术手段，对测量数据进行实时的处理和分析，提高测量效率和准确性。
四、数据处理测量得到的数据是进行建筑物设计、施工和验收等环节的重要依据，因此需要进行科学的数据处理和管理。
高层住宅楼工程施工测量方案范文
高层住宅楼工程施工测量方案范文由于本工程体量大、工期紧、施工场地狭小，测量工作必须与其它施工作业配合好。
为确保整个工程优质、高效地施工，精心制定以下施测、仪器设备等方面的方案。
一、施工测量的基本原则1)整体控制局部。
2)高精度控制低精度。
3)长方向、长边控制短方向、短边。
二、测量方法的选择根据本工程的建筑造型、地理环境等因素，在地下室施工阶段采用外控法。
工艺如下：施工准备→布设外控制点→建立轴线控制网→施测控制轴线→各层楼面细部放线→校核。
在±0。
000以上主体施工阶段采用内控法来控制整个建筑物的垂直度。
工艺流程如下：施工准备→布设控制点→建立轴线控制网→垂直控制轴线和标高的引测→各层楼面放线→分段投测→校核。
三、仪器及测量人员的配备1、测量仪器的选用根据对精度的要求并结合工程的特点，选择下列仪器：1、测量人员的配备组建以2名测量工程师和6名测量工组成的测量２个小组，对整个工程进行全过程的跟踪测量。
二、基坑外控点位的复核首先根据总平面图和甲方提供的施工现场的基准控制点，用全站仪进行两测回的测角、测距，联测的数据精度满足测量规范的要求后，即将其作为本工程布设平面控制网的基准点和起算数据。
进场后，将利用全站仪的测量模式对控制点位进行逐一复核。
其具体步骤如下：1)在施工测量坐标系中，计算出各桩位点的坐标。
2)选取两城市控制网点N1、N2，其坐标已知。
把N2点作为测站点，N1点作为后视点。
把全站仪架在N2点上，把两台棱镜分别架在后视点N1和位于场地中心的支点Z1上。
3)对全站仪进行对中和整平，设置好仪器参数。
4)进入坐标测量模式，输入测站点坐标、仪器高、目标高。
5)进入方位角设置状态，输入后视点坐标。
精确照准后视点棱镜中心，仪器根据测站点和后视点的坐标，将自动完成后视方向方位角的设置。
6)精确照准支点Z1处的棱镜。
测量完成后，可显示出支点Z1的坐标以及至支点Z1的距离、垂直角和水平角等。
7)以此类推检查各个红线控制点的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超高层施工测量方案 SANY GROUP system office room 【SANYUA16H-目录一、工程概况 (4)二、编制依据 (5)三、施工测量部署 (6)3.1机构设置 (6)3.2职责划分 (7)3.3工作流程 (7)3.4仪器配置见表 (8)3.5施测部署 (9)3.6控制网设定 (9)3.7控制桩的设置方式 (11)四、施工测量 (12)4.1基础施工测量方法： (12)4.2主体结构施工测量： (12)4.3控制点精度复核 (18)4.4施工放线 (18)4.5核心筒墙体的定位测量 (18)4.6测量定位与校正 (20)4.7细部测量： (20)4.8沉降观测： (23)4.9高程引测方式： (27)五、施工测量质量要求 (30)5.1施工测量记录： (30)5.2施工测量精度要求： (31)5.3施工测量质保措施： (31)中海大杨石L地块Ⅱ标段施工测量方案一、工程概况1、工程概述目，由重庆中海海盛房地产开发有限公司开发建设，包括1#、7#超高层住宅楼、2#、3#、4#洋房、S01商铺（前期为售房部）、车库等，建筑总面积约90000㎡，最高高度约180m。
位于重庆市九龙坡区火炬大道22号，结构体系1#、7#、S01商业、车库为框架结构、2#、3#、4#为剪力墙结构，安全等级为二级。
2、工程建筑单体明细表如下二、编制依据1.1《建筑施工测量手册》1.2《钢筋混凝土高层建筑结构设计与施工规范》（JG3——91）1.3《经纬仪检定规程》（JJG414——860）1.4《水准仪检定规程》（JJG4——89）1.5《钢尺检定规程》（JJG4——89）1.6重庆康盛监理咨询有限公司提供的坐标定位点（0CD1693、0CD1694、0CD1695），及中海大杨石项目L地块Ⅱ标段总平面布置图。
1.7已审批的施工组织设计。
三、施工测量部署3.1机构设置项目技术部下设专职测量小组，测量小组主要由一名测量工程师和技术员组成，场区导线控制网作业人手不够时由项目工程部其它人员配合。
3.2职责划分3.2.1测量小组负责从建设(监理)单位接收导线控制点、施工现场控制网的建立、楼层控制线投测、标高引测、沉降观测及其它重要部位的施工测量；测量工程师还负责对项目计量器具的管理、日常维护及检测。
3.2.2测量员根据测量小组给定的楼层控制轴线放出柱、墙体的控制线，梁的位置线和预留、预埋位置线。
3.2.3项目技术负责人负责对轴线控制网进行复核，项目质量员负责对测量员所施测的梁柱边线、控制线进行详细复核。
3.2.4每楼层施工测量放线完毕，项目内部复核完成后，由测量工程师完善相关测量记录后进行报验。
3.3工作流程针对本工程结构单元多、平面复杂、建筑高度大等特点，本工程测量总体采取整体控制，分单元校核的原则，测量工作流程图1-2：图1-2测量工作流程图3.4仪器配置见表工测量程序：接收建设（监理）单位三个坐标点位（0CD1693：X=62709.972，Y=54406.060，H=326.715；0CD1694：X=62824.966，Y=54388.164，H=326.497；0CD1695：X=62858.108，Y=54272.270，H=345.582）→内部复核→建筑物定位（复核平基场地）→控制网设定→总工复核→“工程定位测量记录”报验→轴线、标高引测→构件定位→内部复核→“轴线、标高检查记录”报验。
采用导线测量法对建设（监理）单位提供的三个桩位（0CD1693、0CD1694、0CD1695）进行复测，误差均符合规范要求。
本工程占地面积大、形状不规则、建筑高度大，根据平面控制先整体后局部、高精度控制低精度的原则，本工程轴网按分区、分阶段的原则进行设置。
基础施工轴网分区设置；各栋号上升到标准层时，根据基础阶段轴网设立独立的控制网；根据铅垂仪精度，各栋号标准层轴网每六层设一次。
按分区分阶段设置的原则，基础施工阶段在轴网控制桩上各区至少设一点；主体施工阶段，各栋号设两个高程控制点，高程控制点沿楼层上升，层层设置。
各栋号分别设沉降观测点，沉降点位设在一层约+500标高位置。
沉降观测点位布置将在主体施工时与甲方、监理确定。
3.6控制网设定3.6.1场区一级测量控制网的设置：根据建设方提供的三个控制桩（0CD1693、0CD1694、0CD1695），增设小区一级测量控制网点A、B、C、D四点，具体布置详下图：首先采用0CD1693作测站，0CD1694作后视，确定待测点A（1#楼旁）、B（3#楼旁）、C（6#楼旁）、7#楼旁）的坐标，然后采用0CD1694作测站，0CD1693作后视，复测A、B、C、D的坐标是否符合规范要求，若不符合要求，及时调整。
复测结果闭合差符合规范要求。
3.6.2地下车库、主体施工阶段的二级控制网布置本工程地下车库两层，基坑深度9.6米。
由于本工程场地受限，工期紧张，现场多家单位同时施工，土方单位未全部移交场地，属于边施工边移交的情况，无法在地下室外侧建立二级测量控制网，故采用场区首级测量控制网进行地下室各轴线的测设，即全站仪坐标放样来进行控制。
在1#、7#楼布置8个内控制点，以控制楼板及内墙施工时的轴线控制；外围延塔楼六角外墙上布置6个外控制点，层层递增，以控制塔楼及外围墙柱的轴线控制。
在2-4#楼布置八个内控制点，以控制楼板及内墙施工时的轴线控制；外围延主体结构四大角设置4个外控制点，层层递增，以控制塔楼及外围墙柱的轴线控制。
根据工程的的实际情况，本项目共有单体建筑6栋，因此采用在建筑物底层设立固定轴线控制点（如下面图1-3～1-5所示），基础施工每5天，主体结构每施工三层，测量组对控制线必须进行一次校核。
3.7控制桩的设置方式所有位于土层上的控制桩点（含轴网控制点及高程控制点）均为砼墩埋地设置，砼墩截面为300×300，深度不小于500，顶面埋设100*100*8预埋铁件，做法如图1-6；桩面上用红油漆对桩号、轴线及高程等进行标示。
若控制桩位于完整的基岩上，则可直接将控制点设在基岩面上。
控制桩点设置完成后必须在桩的周围设置可靠、醒目的围护设施，围护设施采用48*3.5钢管搭设，长宽各1.5米，高1米，（四道立杆，三道横杆，钢管刷红、黄油漆），对控制桩进行保护，不得碰撞和被重物或汽车等碾压。
图1-6控制桩埋设大样图四、施工测量4.1基础施工测量方法：基础施工时，由于首级网点均在原始地面上，所以可以用激光经纬仪结合50m钢卷尺根据施工图设计对主要控制网进行加密，投测出基础各轴线，然后根据设计截面对各构件进行放线；用S2水准仪结合五米塔尺直接进行高程引测。
由于部份楼栋基顶标高不一致，采用激光经纬仪加钢卷尺放线法操作不够方便，故针对不能采用经纬仪加钢卷尺放线法的楼栋，则采用坐标放线法施工，方法是，将电子版基础图倒入总平图内，将各桩位中心点的坐标提取出来，根据提取的座标采用全站仪投测。
车库结构施工时的轴线引测拟采用内外双控法，在地面设定内控点，然后用激光铅垂仪进行引测，并且采用控制网进行校核。
因基础施工阶段控制桩往往容易遭碰撞及受地面沉降影响移位，故在每次进行轴线投测前必须先对控制桩有无移位现象进行闭合校核后才能施测。
4.2主体结构施工测量：（1）随着结构不断增高，要逐层向上投测轴线，尤其是高层结构四角轴线和控制电梯井轴线的引测，直接影响结构和电梯的竖向偏差。
（2）根据工程的的实际情况，本项目共有单体6栋，因此采用在建筑物底层设立固定轴线控制点（如图1-3～1-5所示），并预埋铁板，铁板上做上标记，沿建筑物竖向相同部位的楼面留设200×200mm方形孔作为投测点用。
每次只利用这几点向上引沿各层轴线，直至到顶。
轴线投测时，将激光铅垂仪架设在内控点位上进行转点，然后用J2经纬仪、钢尺对所转点进行复核；经复核闭合后才能进行控制线及轴线的投测。
图1-32#、3#、4#楼轴线控制示意图图1-4售楼部轴线控制示意图图1-51#、7#楼轴线控制示意图（3）主体结构工程放线的精度要求轴线竖向投测允许偏差项目允许偏差(mm)每层 3总高H（m）H≤30 530＜H≤60 1060＜H≤90 1590＜H≤120 20120＜H≤150 25H＞15030项目允许偏差(mm) 每层±3总高H（m）H≤30 ±5 30＜H≤60 ±10 60＜H≤90 ±15（4）平面轴线控制点的引测方法1）地下室施工阶段的定位放线采用“外控法”，即使用场区的首级测量控制点上架设全站仪，用极坐标法或直角坐标法进行细部放样。
2）当楼板施工至±0.000m时，在场区首级测量控制点上架设全站仪，用极坐标法或直角坐标法放样测设激光控制点，点位布置详见：二级控制网布置示意图。
由于±0.000m层人员走动频繁，激光点测放到楼面后需进行特殊的保护，因此需在2F混凝土楼面预埋铁件，楼板混凝土浇筑完成且具有强度后，再次放样测设激光控制点并进行矩形闭合复测，调整点位误差，打上阳冲眼十字中心点标示，示意如下图：±0.000m楼面激光控制点点位做法激光点穿楼层预留洞口做法3）激光点穿过楼层时，需在组合楼板上预留200x200的孔洞，浇筑楼板砼后，将点位通过空洞引测到各楼层上。
预留洞的做法示意如上图：4）浇筑砼后木盒不拆除，以防楼面垃圾物堵塞孔洞。
麻线绷在铁钉上便于仪器找准中心点，用完后将麻线拆除，以免下次阻挡激光投点。
在2层混凝土楼面架设激光铅直仪，垂直向上投递平面轴线控制点至上部楼层。
为提高激光点位捕捉的精度，减少分段引测误差的积累，制作激光捕捉靶，示意见下示意图：5）激光控制点投测到上部楼层后，组成矩形图形。
在矩形的各个点上架设全站仪，复测多边形的角度、边长误差，进行点位误差调整并作好点位标记。
如点位误差较大，应重新投测激光控制点。
6）在本工程施工中，特别是在主塔楼施工中，垂直度控制是关键，因此，对内部控制点的竖直引测，采用激光垂准仪进行控制为主，10KG线堕作为校核手段为辅。
具体的方法如下：①首先，在底层内部控制点上安置激光垂准仪，在上层安置激光接收板。
②其次，打开激光器，将激光投影到激光接收板；③调整光斑，使光斑最小，在激光接收板上做出标志；④将激光垂准仪依次旋转90°、180°、270°，重复将激光投影到激⑤接收板上，在激光接收板上做出标志，取4个标志中心作为上层内部控制点；重复第1到第4步，直到满足要求为止。
4.3控制点精度复核轴线控制点投递到上部楼层后，组成平面矩形，对矩形角度和边长图形条件进行闭合检测，通过自检对闭合误差进行调整，然后才作为上部楼层控制网的基准，以提高平面控制网经传递后的测量精度。
