园林景观CAD制图规范细则
景观施工图CAD规范
景观施工图CAD规范.doc文档标题：景观施工图CAD规范一、前言目的：阐述制定景观施工图CAD规范的目的。
适用范围：明确本规范适用于哪些景观施工图的设计和制作。
二、CAD软件和版本要求推荐软件：列出推荐使用的CAD软件及其版本。
兼容性：说明不同版本间的兼容性问题及解决方案。
三、文件命名和组织命名规则：制定统一的文件命名规则，便于识别和检索。
文件夹结构：设计合理的文件夹结构，用于分类存储不同类型的图纸。
四、图纸比例和单位比例设置：规定图纸的比例标准。
单位使用：统一图纸中的度量单位。
五、图层管理图层命名：制定图层的命名规则。
颜色和线型：为不同图层指定颜色和线型。
图层状态：说明图层的开启和关闭规则。
六、文字和标注字体选择：规定图纸中使用的标准字体。
标注样式：统一标注的样式和格式。
尺寸标注：明确尺寸标注的要求和标准。
七、图块和参照图块制作：说明图块的制作和使用规范。
外部参照：介绍外部参照的使用和管理。
八、图纸内容和深度平面图：详细描述平面图应包含的内容和绘制深度。
立面图和剖面图：介绍立面图和剖面图的要求。
详图：阐述详图的绘制标准和细节要求。
九、图纸审核和批准审核流程：制定图纸的审核流程。
批准权限：明确谁有权利批准图纸。
十、图纸输出打印设置：规定打印图纸的设置，包括纸张大小、比例等。
PDF输出：说明PDF文件的输出要求和标准。
十一、图纸更新和版本控制更新流程：制定图纸更新的流程。
版本控制：介绍如何进行版本控制和管理。
十二、附录CAD快捷键：提供常用CAD命令的快捷键列表。
常见问题解答：列出常见问题及其解决方案。
资源链接：提供CAD软件和教程的链接。
十三、参考文献文献和资料：列出参考的文献和资料，以供进一步研究和学习。
CAD园林景观制图规范细则
CAD园林景观制图规范细则关键信息项1、制图软件及版本：＿___________________________2、图纸比例：＿___________________________3、图层设置规范：＿___________________________4、字体及字号要求：＿___________________________5、线条类型及线宽：＿___________________________6、标注样式及精度：＿___________________________7、图形单位及精度：＿___________________________8、图例及符号规范：＿___________________________9、图框格式及内容：＿___________________________10、打印输出要求：＿___________________________11 制图软件及版本111 统一使用具体 CAD 软件名称作为园林景观制图软件。
112 软件版本应不低于具体版本号，以确保功能的完整性和兼容性。
12 图纸比例121 常用图纸比例包括 1:50、1:100、1:200、1:500 等，根据实际绘图需求选择合适的比例。
122 同一套图纸中，比例应保持一致，除非有特殊说明。
13 图层设置规范131 建立明确的图层体系，包括但不限于以下图层：1311 地形图层：用于绘制地形等高线、坡地等。
1312 植物图层：区分不同种类的植物。
1313 建筑图层：包含各类建筑物、构筑物。
1314 道路图层：道路、小径等交通设施。
1315 水体图层：池塘、溪流、喷泉等水体。
1316 设施图层：座椅、垃圾桶、路灯等园林设施。
132 每个图层应具有清晰易识别的名称，并设置相应的颜色、线型和线宽。
14 字体及字号要求141 中文字体采用具体中文字体名称，英文字体采用具体英文字体名称。
142 标注文字的字号一般为具体字号，说明文字的字号根据内容重要性可适当调整。
园林制图规范
1、工作目标1.1规范化--有效提高设计的工作质量；1.2标准化--提高设计的工作效率；1.3网络化--便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。
C AD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
CAD园林制图规范园林制图规范总则01编制目的为保证园林
园林制图规范1．总则1．0．1编制目的为保证园林设计质量，提高图纸的规范性，特制定本标准。
1．0．2适用范围本标准适用于各类园林绿地的设计。
1．0．3编制依据园林设计文件内容除执行本标准外，还应符合国家和地方有关强制性标准与规范的规定。
1．0．4本标准以一般公园绿地的设计为标准，其他类型可参照执行。
1．0．5本标准的制图部分作为附录参照执行，制图部分适用于新建、改建、扩建工程的初步设计图、施工图、竣工图。
2．内容2．0．1园林设计一般分为方案设计、初步设计、施工图设计三个阶段。
每个阶段均包括设计说明、设计图纸、经济指标。
2．0．2设计文件包括：封面；扉页（施工图阶段可不要）；设计文件目录；设计说明书；设计图纸（包括效果图）；投资估算书（概算书）。
表2-1 各设计阶段的主要内容序阶段主要内容主要图纸1 方案设计对自然现状和社会条件进行分析，确定性质、功能、风格特色、内容、容量，明确交通组织流线，空间关系，植物布局，综合管网安排，综合效益分析。
位置图；用地范围图；现状分析图；总平面图；功能分区图；竖向图；建筑、园林小品布局图；道路交通图；植物配置图；综合设施管网图；重点景区平面，效果图等。
2 初步设计确定平面，道路广场铺装形状、材质，山形水系、竖向，明确植物分区、类型，确定建筑内部功能、位置、体量、形象、结构类型，园林小品的体型、体量、材料、色彩等，能进行工程概算。
总平面图；放线图；竖向图；植物种植图；道路铺装及部分详图索引平面；重点部位详图；建筑、构筑物及小品平、立、剖图；园林设备图；园林电气图。
3 施工图设计标明平面位置尺寸，竖向，放线依据，工程做法，植物种类、规格、数量、位置，综合管线的路由、管径及设备选型，能进行工程预算。
总平面图；放线图；竖向图；种植设计图；道路铺装及详图索引平面；子项详图；建筑、构筑物及小品施工详图；园林设备图；园林电气图。
3．深度要求3．1 方案设计3．1．1设计说明3．1．1．1设计依据3．1．1．1．1设计所采用的主要法规和标准。
园林景观设计制图规范(适用于规范制图)
景观设计制图规主编：校对：审定：编者单位：编制日期：制图规目录 (1)第一章：总则第二章：制图规一.一般规定1.图幅、比例 (2)2.图层 (3)3.图线、图例 (4)4.文字标注 (5)5.尺寸标注 (6)6.常用符号 (7)二.专项规定 (12)1.总图 (13)2.放线索引图 (13)3.竖向 (14)4.道路铺装 (14)5.绿化植栽 (15)6.小品 (15)7.水电 (16)三.材料名称标注 (16)四.图纸编排及装订 (18)第三章：作图软件规设置第四章：图纸容及要求一.方案设计图(一)方案设计展板(二)方案设计图册(三)方案设计幻灯演示文件二.扩大初步设计图第五章：附图第一章总则1.为了统一我公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规、美观，符合我公司设计、审算、施工、存档的要求，制定本标准。
2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。
3.本标准适用于春雨计算机制图。
4.图纸必须以mm为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清晰、美观。
第二章制图规第二章(一) 一般规定第一节图幅、比例一.图纸幅面：1.图框位置：春雨04/e春雨/文件/天下图框2.图纸加长规定：图纸的短边一般不应加长，长边可加长，但应符合表1的规定。
3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
一般A0~A3图纸宜横式使用；必要时，也可立式使用。
4.一个工程设计中，使用的图纸一般不宜多于两种幅面，不含目录及表格所使用的幅面。
5.为方便出图，每图纸图框下应标明图幅、比例；图纸文件名应按如下格式保存：“图号/图名/图幅-比例”，例如：“JS2廊架施工设计A2-30”。
二.比例：1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。
2.一图纸，应以一种比例为主，且单图纸所用比例不宜超过3种。
3.比例符号“：”应选用中文半角状态输入。
园林景观CAD制图规范
园林景观CAD制图规范在园林景观设计领域，CAD 制图是一项至关重要的工作。
准确、清晰、规范的 CAD 制图不仅能够有效地传达设计意图，还能为后续的施工和项目管理提供可靠的依据。
为了确保园林景观 CAD 制图的质量和效率，制定一套完善的制图规范是必不可少的。
一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面，如 A0、A1、A2 等。
一般来说，总平面图宜采用 A1 或 A0 幅面，分区平面图和详图可采用 A2 或 A3 幅面。
2、图框与标题栏采用标准的图框格式，包括公司名称、项目名称、图纸名称、比例、日期等信息。
标题栏的内容应清晰、准确，便于识别和管理图纸。
3、比例根据图纸所表达的内容和范围，选择合适的比例，如1:100、1:200、1:500 等。
同一套图纸中，尽量采用统一的比例，特殊情况可在图中单独标注。
4、单位统一采用毫米（mm）作为制图单位，确保尺寸的准确性和一致性。
二、图层管理1、图层设置合理设置图层，将不同类型的图形元素（如地形、植物、建筑、道路等）分别放置在不同的图层中。
为每个图层设置明确的名称、颜色和线型，以便于区分和管理。
2、图层顺序按照从上到下的顺序，依次排列地形、建筑、植物、道路等图层，保证图形的显示效果清晰合理。
3、图层锁定与隐藏在绘制过程中，对于已经完成或暂时不需要编辑的图层，可以进行锁定或隐藏，避免误操作。
三、图形绘制1、线条线条的类型（实线、虚线、点划线等）应根据图形的性质和用途进行选择。
线条的宽度应根据比例和表达的重点进行设置，一般粗线用于轮廓线，细线用于细节和标注。
2、字体选用标准的字体样式，如宋体、黑体等，确保字体清晰可读。
标注文字的高度应根据图纸比例和图面大小进行调整，一般为25mm 5mm。
3、尺寸标注尺寸标注应准确、清晰，包括线性尺寸、半径尺寸、角度尺寸等。
标注的位置应合理，不遮挡图形的重要部分，且便于阅读。
4、符号与图例制定统一的符号和图例，用于表示植物、铺装、灯具等元素。
景观CAD制图标准
三、 线型
• 常用的线型种类主要有： 实线、虚线、 点画线、双点画线、折断线、波浪线等。
线型种类和用途
名 称
粗 实
线
型
线宽
0.4
用 途
1.一般作主要可见轮廓线 2.平、剖面图中主要构配件断面的轮廓 线 3.建筑立面图中外轮廓线 4.详图中主要部分的断面轮廓线和 外轮廓线 5.总平面图中新建建筑物的可见轮廓线 6.水面界限 1.建筑平、立、剖视图中一般构配件的轮廓线 2.平、剖视图中次 要断面的轮廓线 3.总平面图中新建道路、桥涵、围墙及其他设施 的可见轮廓线和区域分界线 1.填充线、铺装分割线 2.水体填充线 3.建筑平面图（淡显80%） 1.其他颜色线
颜色 颜色
图线示例
图线的画法
四、字体
一.文字标注设置： 标注文字均使用hztxt， 二．一般规定： 设计内容标注文字高3.5mm，尽可能对齐标注。 尺寸标注数字高3.5mm。 等高线标注数字高3mm，坡度、坡长标注数字高3mm。 三.特殊规定： 楼号、户型、分区、市政路等环境标注文字使用方黑体字。 楼号标注文字字高6mm，户型标注文字高6mm。
八、打印出图
景观设计流程
1. 设 计 任 务 书
2.方 案 ——文本
3.初步设计——文本
4.施工图设计—— 蓝图
5.技 术 交 底、后期配合。
一、图纸幅面、比例
幅面代号 A0 A1 A2 A3 A4
841 ×1189
594 ×841
420 ×594
297 ×420
210 ×297
常用比例 总图 放大平面图
• 索引符号
• 详图符号
(编号)
(图号)
• 引出线
(文字说明)
景观制图标准
园林景观制图规范细则一、总则1、工作目标1.1规范化——有效提高设计的工作质量；1.2标准化——提高设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
园林景观设计施工图绘制标准
园林景观设计施工图绘制标准2014-06-29 最受欢迎设计微刊菲尔设计1、一般制图规范1。
1 图线1。
11线宽的定义1。
12线宽的分类可以通过颜色来分类，如5#蓝色为0.70；1＃红色为0。
55;4＃青色为0.35；3＃绿色（植物）和6＃品红(文字、指引线、标注、标高)为0。
15；8＃灰色为0.10；其余线宽根据各专业设计图纸的要求。
1。
13图线不得与文字、数字或符号重叠、混淆。
不可避免时，应首先保证文字等的清晰。
1.14 图例上所需书写的文字、数字或符号等均应笔画清晰，字体端正，排列整齐，语句完整（如道路名称），标点符号应清楚正确。
1。
2 比例1。
21 绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从下表中选用,并应优先选用表中的常用比例。
常用比例1:1、1:2、1:5、1:10、1：20、1：50、、1:150、1：100、1：200、1：500、1：1000、1：2000、1:5000可用比例1：3、1：4、1：6、1:15、1:25、1:30、1:40、1：60、1:80、1:250、1:300、1:400、1:600、1：1500、1:25001。
22 常用图纸如下，同一张图纸中,不宜出现三种以上的比例。
1。
23 比例宜写在图名的右侧，字的基准线应取平，字体均为华文细黑（宽高比为0.7）,图文名字字高5mm，比例字高为3mm.如下图(或详制图模板）：1. 1.3 图幅1.31 图纸图幅采用A0、A1、A2、A3四种标准，以A1、A2图纸为主；A4图框主要用于目录。
A4文件用于变更、修改、联系函等。
1。
32 图纸出图需要外挂“-————-—--—有限公司”出图章的，采用该公司的图框；图纸出图盖本公司出图章或不用出图章的,可用本公司图框。
1。
33 A4文件的文件号按顺序命名，如001。
1。
34 加长图框尺寸详见下表：幅面尺寸长边尺寸（mm) 长边加长后尺寸（mm）A0 1189 1486 1635 1783 1932 2080 2230 2378A1 841 1051 1261 1471 1682 1892 2102A2 594 743 891 1041 1189 1338 1486 1635 1783 1932 2080A3 420 630 841 1051 1261 1471 1682 1892注:有特殊要求的图纸，可采用841mm×891mm与1189mm×1261mm1.35 一个专业所用的图纸，不宜多于两种幅面（目录及表格所用A4幅面除外）。
园林景观CAD制图规范细则
园林景观CAD制图规范细则二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、 bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx （汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。
景观cad制图标准
景观cad制图标准景观CAD制图标准。
在景观设计领域，CAD制图是必不可少的工具，它可以帮助设计师们更加准确、快速地完成设计图纸的制作。
然而，要想制作出高质量的景观CAD制图，就需要遵循一定的标准和规范。
本文将介绍景观CAD制图的标准，希望能够对广大景观设计工作者有所帮助。
首先，景观CAD制图的标准包括图纸的布局和比例。
在进行CAD制图时，首先要确定好图纸的布局，包括图框、图幅、标注等内容的设置。
图纸的比例也是非常重要的，一般来说，1:200或1:500的比例是比较常用的，但具体的比例要根据实际情况来确定。
另外，图纸的布局和比例也需要符合相关的行业标准，比如国家标准GB/T 50346-2013《园林绿地工程图集标准》等。
其次，景观CAD制图的标准还包括图层的设置和命名。
在CAD软件中，图层的设置和命名直接影响到图纸的制作效率和质量。
因此，设计师们需要根据实际情况合理设置图层，并且要统一命名，比如“树木”、“草坪”、“水体”等，这样不仅有利于自己的制图工作，也方便他人对图纸的理解和使用。
另外，景观CAD制图的标准还包括图形和文字的规范。
在绘制景观CAD图时，图形的绘制要准确规范，比如树木、草坪、水体等各种元素的绘制要符合实际比例和形状。
文字的标注也是非常重要的，标注要清晰、准确，字体大小和样式要统一，以便于他人的阅读和理解。
最后，景观CAD制图的标准还包括图纸的打印和归档。
在完成CAD制图后，设计师们需要进行图纸的打印和归档工作。
在打印时，要选择合适的纸张和打印比例，保证图纸的清晰度和完整性。
在归档时，要按照一定的规范进行整理和存档，以便于日后的查阅和使用。
总之，景观CAD制图标准对于景观设计工作者来说是非常重要的，它不仅能够提高制图效率，还能够保证制图质量。
希望设计师们能够严格遵守相关标准和规范，不断提升自己的CAD制图水平，为景观设计事业做出更大的贡献。
景观CAD制图标准
景观CAD制图标准在景观设计领域，CAD 制图是表达设计理念、传递设计信息的重要工具。
为了确保图纸的准确性、规范性和可读性，制定一套统一的景观 CAD 制图标准至关重要。
一、图层设置合理的图层设置是景观 CAD 制图的基础。
首先，根据景观元素的类型划分图层，如地形、植物、建筑、道路、水体等。
每个图层应具有明确的名称和属性，以便于识别和管理。
例如，地形图层可以命名为“地形_等高线”“地形_坡向”等；植物图层可以分为“乔木”“灌木”“花卉”等。
其次，为每个图层设置合适的颜色、线型和线宽。
颜色的选择应遵循一定的规律，比如绿色表示植物，蓝色表示水体，灰色表示建筑等。
线型和线宽的设置要根据元素的重要性和表现效果来确定，例如，道路中心线可以使用粗实线，而景观边界线可以使用细实线。
二、图形绘制1、线条线条应清晰、连续、平滑，避免出现断裂、重叠或交叉的情况。
在绘制直线时，应尽量使用正交模式，以保证线条的垂直和平行关系。
对于曲线，应使用合适的曲线工具，如样条曲线，确保曲线的流畅性和准确性。
2、图形比例图形的比例应根据实际情况进行设置，通常采用 1:100、1:200 或1:500 等常用比例。
在绘制图形时，要注意尺寸的准确性，按照比例进行缩放和标注。
3、标注标注是图纸中不可或缺的部分，它能够清晰地表达图形的尺寸、距离、高度等信息。
标注的字体应统一、清晰，大小适中，一般采用宋体或黑体。
标注的位置应合理，不遮挡图形的主要内容，同时便于读取。
三、文字说明1、字体文字的字体应选择常见的字体，如宋体、黑体等，避免使用过于花哨或难以辨认的字体。
文字的大小应根据图纸的比例和内容的重要性进行调整，一般标题文字较大，说明文字较小。
2、内容文字说明应简洁明了、准确无误，避免使用模糊、含混的词汇。
对于景观元素的名称、规格、材质等信息应详细描述，以便施工人员能够准确理解和实施。
四、尺寸标注1、标注样式尺寸标注的样式应统一，包括箭头样式、尺寸线样式、文字位置等。
园林景观CAD制图规范
园林景观CAD制图规范关键信息项：1、绘图单位与精度单位：＿___________________________精度：＿___________________________2、图层设置图层名称：＿___________________________颜色：＿___________________________线型：＿___________________________线宽：＿___________________________3、字体与标注字体样式：＿___________________________字高：＿___________________________标注样式：＿___________________________标注比例：＿___________________________4、图形比例常用比例：＿___________________________5、图框与布局图框格式：＿___________________________布局设置：＿___________________________11 绘图单位与精度111 绘图单位应统一设置为具体单位，确保在整个绘图过程中保持一致。
112 精度设置应根据绘图的需求和项目的要求确定，一般情况下，长度精度应精确到具体精度值。
12 图层设置121 图层应根据不同的元素和用途进行清晰分类，如地形、植物、建筑、道路等。
122 每个图层应具有明确的名称，以便于识别和管理。
123 图层的颜色应符合行业惯例或项目的特定要求，以提高图形的可读性。
124 线型应根据元素的性质选择，如实线、虚线、点划线等。
125 线宽应根据图形的重要性和表达需要进行设置，如粗实线、细实线等。
13 字体与标注131 字体样式应选择简洁、清晰易读的字体，如宋体、黑体等。
132 字高应根据图纸的比例和文字的重要性进行合理设置，确保清晰可读。
133 标注样式应统一，包括尺寸标注、文字标注等。
天正CAD景观工程制图规范
景观工程图C A D 制图标准一、目的1.1、尽量让园建制图部分向建筑靠拢，以利于甲方施工要求。
1.2、统一本公司设计部工程图纸制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要制定本标准，从而满足客户的要求及提升企业形象。
二、适用范围2.1、本标准是CAD工程制图的基本规定，适用于公司内部总图、建筑、结构、给排水、电气等各专业制图。
三、文本控制3.1、本规范在应用过程中若有任何更改、删除、增添内容，需送公司设计总监批核后，方可以新版本号发行取代旧版本。
制图细则一、图纸幅面规格1.1、图纸幅面及尺寸（MM）1.2、图纸幅面可以将L边加长。
1.3、图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
一般A0～A3图纸宜横式使用；必要时，也可立式使用（在使用立式时，是将横式旋转负90度）。
二、比例2.1、图样的比例，应为图形与实物相对应的线性尺寸之比。
比例的大小，是指其比值的大小，如1:50大于1:100。
2.2、绘图时优先选用下表中的“常用比例”，在特殊情况下允许采用“可用比例”。
三、图线3.1、图线线宽分为粗、中粗、中细、细四种，在同一张图纸中，通常一个图样所用的线宽不得超过四种。
3.2、CAD制图中最终成果打印出图线宽请参考下表执行：四、字体4.1、可选用的字高为3.5mm和2.5mm两种，图幅为A2及其以上时用3.5mm字高，图幅为A3、A4时用2.5mm字高。
4.2、在CAD制图中所选用的字体为天正_TCH_DIM字体。
五、标高标注5.1、标高符号以天正命令（BGBZ）自动生成的绿色标注线，白色的字体为其线形颜色。
5.2、标高的形式硬地完成面标高水池水面及水底标高大样图标高（一般平面标高标注时，不需要标注构筑物的高度，构筑物的高度标高标注在大样图中作相应的标注；如遇特殊情况，需要在平面上标注构筑物的高度时，宜在硬地标高后加一个H;如1.5（H）；等高线的标高形式为硬地标高形式，线型为细线（8号线），等高线标高的出图比例为出图比例的2倍。
园林施工图绘制标准
园林施工图绘制标准2022-05-2709:251、一般制图规范1.1图线1.11线宽的定义1.12线宽的分类可以通过颜色来分类，如5＃蓝色为0.70；1#红色为0.55；4＃青色为0.35；3＃绿色（植物）和6＃品红（文字、指引线、标注、标高）为0.15；8＃灰色为0.10；其余线宽根据各专业设计图纸的要求。
1.13图线不得与文字、数字或符号重叠、混淆。
不可避免时，应首先保证文字等的清晰。
1.14图例上所需书写的文字、数字或符号等均应笔画清晰，字体端正，排列整齐，语句完整（如道路名称），标点符号应清楚正确。
1.2比例1.21绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从下表中选用，并应优先选用表中的常用比例。
常用比例1:1、1:2、1:5、1:10、1:20、1:50、、1:150、1:100、1:200、1:500、1:1000、1:2000、1:5000可用比例1:3、1:4、1:6、1:15、1:25、1:30、1:40、1:60、1:80、1:250、1:300、1:400、1:600、1:1500、1:25001.22常用图纸如下，同一张图纸中，不宜出现三种以上的比例。
1.23比例宜写在图名的右侧，字的基准线应取平，字体均为华文细黑（宽高比为0.7），图文名字字高5mm，比例字高为3mm。
如下图（或详制图模板）：1.3图幅1.32图纸出图需要外挂“----------有限公司”出图章的，采用该公司的图框；图纸出图盖本公司出图章或不用出图章的，可用本公司图框。
1.33A4文件的文件号按顺序命名，如001。
1.34加长图框尺寸详见下表：幅面尺寸长边尺寸(mm)长边加长后尺寸(mm)A011891486163517831932208022302378A1841105112611471168218922102A259474389110411189133814861635178319322080A342063084110511261147116821892注：有特殊要求的图纸，可采用841mm某891mm与1189mm某1261mm1.35一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。
CAD园林制图规范园林制图规范总则0．1编制目的为保证园林
园林制图规范1．总则1．0．1编制目的为保证园林设计质量，提高图纸的规范性，特制定本标准。
1．0．2适用范围本标准适用于各类园林绿地的设计。
1．0．3编制依据园林设计文件内容除执行本标准外，还应符合国家和地方有关强制性标准与规范的规定。
1．0．4本标准以一般公园绿地的设计为标准，其他类型可参照执行。
1．0．5本标准的制图部分作为附录参照执行，制图部分适用于新建、改建、扩建工程的初步设计图、施工图、竣工图。
2．内容2．0．1园林设计一般分为方案设计、初步设计、施工图设计三个阶段。
每个阶段均包括设计说明、设计图纸、经济指标。
2．0．2设计文件包括：封面；扉页（施工图阶段可不要）；设计文件目录；设计说明书；设计图纸（包括效果图）；投资估算书（概算书）。
表2-1 各设计阶段的主要内容序阶段主要内容主要图纸1 方案设计对自然现状和社会条件进行分析，确定性质、功能、风格特色、内容、容量，明确交通组织流线，空间关系，植物布局，综合管网安排，综合效益分析。
位置图；用地范围图；现状分析图；总平面图；功能分区图；竖向图；建筑、园林小品布局图；道路交通图；植物配置图；综合设施管网图；重点景区平面，效果图等。
2 初步设计确定平面，道路广场铺装形状、材质，山形水系、竖向，明确植物分区、类型，确定建筑内部功能、位置、体量、形象、结构类型，园林小品的体型、体量、材料、色彩等，能进行工程概算。
总平面图；放线图；竖向图；植物种植图；道路铺装及部分详图索引平面；重点部位详图；建筑、构筑物及小品平、立、剖图；园林设备图；园林电气图。
3 施工图设计标明平面位置尺寸，竖向，放线依据，工程做法，植物种类、规格、数量、位置，综合管线的路由、管径及设备选型，能进行工程预算。
总平面图；放线图；竖向图；种植设计图；道路铺装及详图索引平面；子项详图；建筑、构筑物及小品施工详图；园林设备图；园林电气图。
3．深度要求3．1 方案设计3．1．1设计说明3．1．1．1设计依据3．1．1．1．1设计所采用的主要法规和标准。

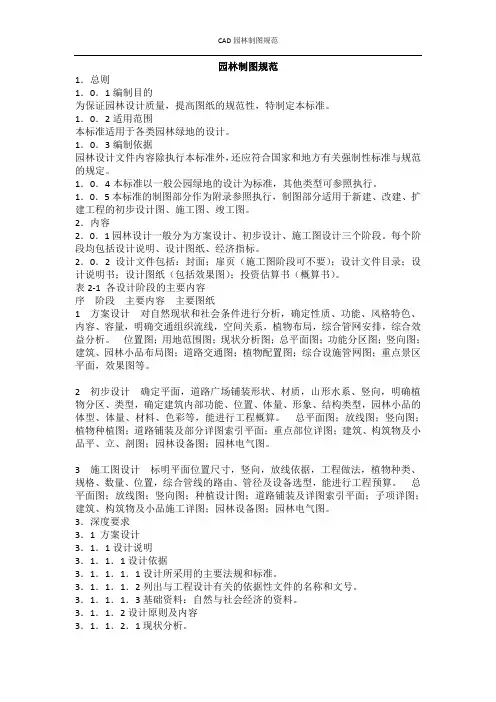

CAD园林景观制图规范细则
CAD园林景观制图规范细则一、引言在园林景观设计和规划过程中，CAD（计算机辅助设计）成为了一个重要的工具。
为了确保园林景观制图的准确性和一致性，制定一套CAD园林景观制图规范细则势在必行。
本文将详细介绍CAD园林景观制图规范细则的内容，以便设计师能够准确制作高质量的园林景观设计图。
二、绘图格式1. 软件选择设计师在制作CAD园林景观设计图时，应选择行业内广泛应用的CAD软件，如AutoCAD、SketchUp等。
确保所选软件与设计单位和相关参与方的软件兼容性。
2. 文件格式CAD园林景观设计图应保存为常见的文件格式，如.DWG或.DXF。
这些格式具有广泛的应用性和互操作性，方便各方协同工作及后续修改和打印。
3. 单位和比例在绘制CAD园林景观设计图时，应明确使用的单位系统（如米、英尺）和比例尺。
所有图纸应按照统一的比例进行绘制，保证图纸之间的比例关系和一致性。
三、图纸布局1. 图纸尺寸CAD园林景观设计图的尺寸应根据实际需要进行选择，通常为ISO 216标准中的A系列纸张。
常用的尺寸包括A1、A2和A3，具体选择应根据项目的规模和图纸的内容来确定。
2. 标题栏和边距图纸的顶部应设置标题栏，包括项目名称、绘图日期、图纸名称和版本等信息。
图纸的各边应设置适当的边距，以确保绘图的完整性和美观性。
四、线型与图例1. 线型选择根据图纸中不同元素的含义和重要性，选择适当的线型进行标注。
常见的线型有实线、虚线、点线等，设计师应准确运用这些线型，使图纸更加清晰易读。
2. 图例说明图例应包括与园林景观设计相关的各种符号、颜色和线型的说明。
图例应位于图纸的适当位置，并与图纸内容相互呼应，使读者能够准确理解图纸中的各个元素。
五、图纸内容1. 地形图地形图是CAD园林景观设计图中不可或缺的一部分。
地形图应准确地展示景观设计区域的地形和地貌特征，包括地势高低、河流湖泊、道路建筑物等。
2. 植物配置图根据园林景观设计方案，绘制植物配置图。

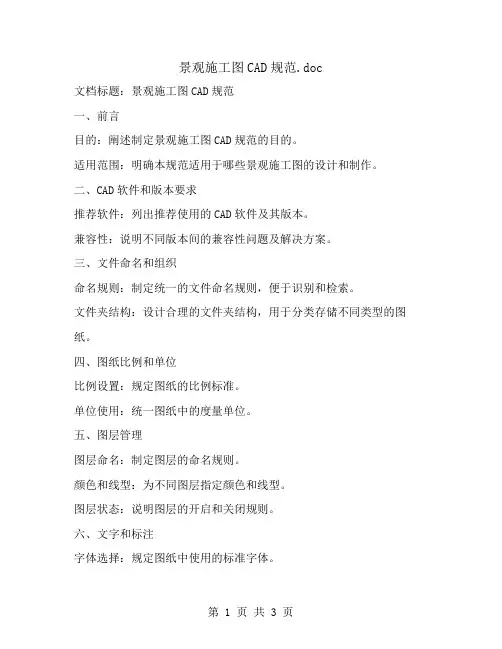

景观施工图CAD规范
景观施工图CAD规范在景观设计领域，景观施工图 CAD 是将设计理念转化为实际施工的重要环节。
一套规范、准确、清晰的景观施工图 CAD 文件，不仅能够提高施工效率，保证工程质量，还能减少施工过程中的误解和错误。
以下将详细介绍景观施工图 CAD 的规范要求。
一、图层设置合理的图层设置是景观施工图 CAD 的基础。
图层应根据景观元素的类别进行分类，如地形、植物、建筑、道路、水体等。
每个图层应具有明确的名称和属性，以便于管理和编辑。
同时，不同类型的线条、填充、标注等也应分别设置在不同的图层中，以保证图形的清晰和可读性。
例如，地形图层可以包括等高线、坡向线等；植物图层可以分为乔木、灌木、地被等；建筑图层可包含建筑物的轮廓、门窗等；道路图层涵盖车行道、人行道等；水体图层则有池塘、溪流等。
二、线型与线宽景观施工图中的线型和线宽应符合相关标准和设计要求。
通常，实线用于表示物体的轮廓和主要结构，虚线用于表示不可见部分或辅助线。
线宽的设置要体现出不同元素的主次关系和重要程度。
比如，道路的中心线可以使用较粗的实线，道路边缘线则使用较细的实线；建筑的外轮廓线线宽较大，内部的分隔线线宽较小。
对于植物，乔木的轮廓线可以比灌木的稍粗一些。
三、字体与标注1、字体在景观施工图中，应统一使用规范的字体，确保文字清晰可读。
字体的大小应根据图纸的比例和内容的重要性进行选择。
一般来说，标题文字较大，说明文字较小。
2、标注标注是施工图中传达尺寸和数据的重要方式。
标注应准确、清晰，包括尺寸标注、标高标注、坐标标注等。
尺寸标注应注明单位，标高标注要区分绝对标高和相对标高，并明确标注的基准点。
坐标标注应采用统一的坐标系，同时标注点的位置应准确无误。
标注的文字和箭头大小也要与图纸比例相适应，避免过大或过小影响美观和可读性。
四、图形比例景观施工图应根据实际情况选择合适的比例，常见的比例有1:100、1:200、1:500 等。
在同一套图纸中，应尽量保持比例的一致性，以便于施工人员理解和测量。
景观CAD图绘制基本规程
景观CAD图绘制基本规程1、图层、线型及打印样式:各图层所对应线型及颜色及打印样式见下图，打印图纸时应选择相应的打印样式。
2、布局与图框：所有文件布图均应在布局中进行，且一个布局仅布置一个图框，便于图纸集的管理。
图框采用公司统一标准图框，仅对布图空间大小调整。
标准图框详见下图。
在绘图时仅需对图号、图名、比例进行修改，其他全部在图纸集中修改。
3、字体及标注样式:a．图名字体、字高原则上以公司标准图框的字体和字高为准，特殊情况按布图比例采用天正默认模式标注。
所有标注应在确定布图比例后按布图比例进行标注，并且除特殊情况外，标注的内容以默认图层为准。
b. 做法标注的样式以天正默认设置为准，详见下图：c.引出标注的样式以天正默认设置为准，详见下图：d.尺寸标注样式一般采用_TCH-ARCH，弧长标注、角度标注及半径标注采用_TCH_ARROW，一般以天正默认设置为准，设置以下图为准，基本上是天正的默认模式：尺寸标注一般应分三阶，包括总尺寸、定位尺寸、细部尺寸三种；尺寸包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
尺寸线一端应离开图样轮廓线不小于2mm。
连续重复的构配件，当不易标明定位尺寸时，可在总尺寸控制下，定位尺寸不用数值而用“均分”或“EQ”字样表示。
e．索引标注分为立面索引、剖切索引及指向索引三种。
也可以将剖切索引与立面索引结合使用：立面索引详见下图：剖切索引详见下图：指向索引详见下图：f．标高标注分为平面标高标注及立面或剖面标高标注两种。
平面标高符号宜用涂黑的三角形，详见下图：立面标高符号宜用空心的三角形，详见下图：g．箭头引注详见下图：h．坐标标注的标注样式同引出标注，以天正默认为准，详见下图：4、符号:a．剖视的剖切符号由剖切位置线及投射方向组成，以粗实线绘制；绘制时，剖切符号不应与其他图线相接触；b.断面的剖切符号应只用剖切位置线表示，以粗实线绘制。
c.索引剖视详图应在被剖切部位绘制剖切位置线，并以引出线引出索引符号，引出线所在一侧为投射方向。
