空心无梁楼盖资料讲解
无梁楼盖
1
钻石广场空心 板结构 钻石广场普通 结构
14 60 14 60
51.4 38 46.4 11
35. 23 31. 79
(1. 11) (1. 00)
609. 38 525. 40
0.4 17 0.3 60
(1. 16) (1. 00)
1367.5 0
1613. 91 2137. 44 523.5 3 32.44 %
蜂巢芯暗梁结构 结构：框架-剪力墙 跨度：10.6×6.3m 高度：近100m
蜀都中心
新希望国际商务大厦 （成都巨星&成都三鼎）
GBF蜂巢芯：900×900×300mm 结构：框架-核心筒 跨度：8.0×8.7m 楼盖厚度：360mm
成都锦江国际 （成都巨星）
GBF蜂巢芯： 900×900×300mm
项目名称：钻石广场梁板方案 王宗新
面 钢筋 积 量 （ （吨） ㎡） 600x600 x350mm 规格GBF 规格GBF 薄璧方 箱 层高 （300m m）造 价（元 /㎡）
序 号
项 目
平米含量 （kg/m2）
混凝 土量 （m3）
平米含量 （m3/m2）
模板 量 （m2）
金额 （元）
平米含量 （元/m2）
综合造价降低数据表
普通混凝土主、次梁 （元 /平方米） 直接造价 降低造价 综合造价降低 171.29 GBF蜂巢芯空心楼盖 GBF空心管空心楼盖 （元 /平方米）
2
（元 /平方米） 187.68 46.20 29.81
155.67 20.74 36.36
钻石广场梁板方案比较表（国腾标准层计算） 钻石广场梁板方案比较表（国腾标准层计算）
• 主要优点 • • • • • 可降低结构构件高度，减小层高或增加室内净空高度 降低楼层间的噪音干扰，楼盖的保温隔热性能增强 顶部平整，有利于空间的灵活分隔和改善结构的视觉效果 减轻楼盖自重节省柱和基础造价 空心楼盖结构采用支平板模，施工简单，可提高楼盖的施工速度，节 约工期，从而可加快资金周转，降低贷款利息，同时可缩短施工中各 种周转材料的租期

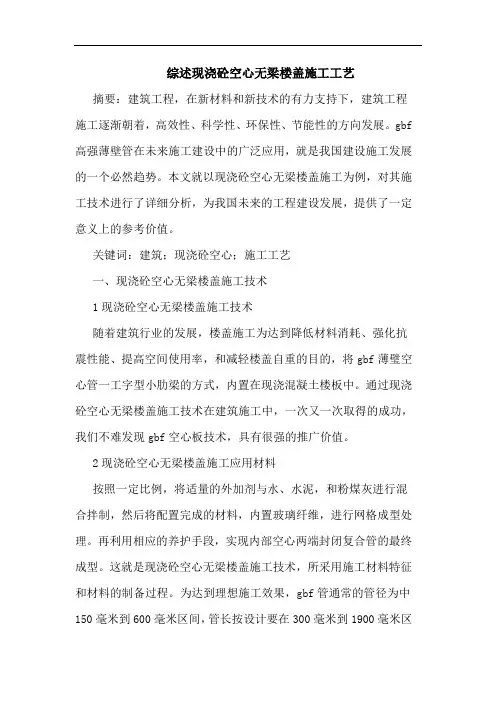

综述现浇砼空心无梁楼盖施工工艺
综述现浇砼空心无梁楼盖施工工艺摘要：建筑工程，在新材料和新技术的有力支持下，建筑工程施工逐渐朝着，高效性、科学性、环保性、节能性的方向发展。
gbf 高强薄壁管在未来施工建设中的广泛应用，就是我国建设施工发展的一个必然趋势。
本文就以现浇砼空心无梁楼盖施工为例，对其施工技术进行了详细分析，为我国未来的工程建设发展，提供了一定意义上的参考价值。
关键词：建筑；现浇砼空心；施工工艺一、现浇砼空心无梁楼盖施工技术1现浇砼空心无梁楼盖施工技术随着建筑行业的发展，楼盖施工为达到降低材料消耗、强化抗震性能、提高空间使用率，和减轻楼盖自重的目的，将gbf薄璧空心管一工字型小肋梁的方式，内置在现浇混凝土楼板中。
通过现浇砼空心无梁楼盖施工技术在建筑施工中，一次又一次取得的成功，我们不难发现gbf空心板技术，具有很强的推广价值。
2现浇砼空心无梁楼盖施工应用材料按照一定比例，将适量的外加剂与水、水泥，和粉煤灰进行混合拌制，然后将配置完成的材料，内置玻璃纤维，进行网格成型处理。
再利用相应的养护手段，实现内部空心两端封闭复合管的最终成型。
这就是现浇砼空心无梁楼盖施工技术，所采用施工材料特征和材料的制备过程。
为达到理想施工效果，gbf管通常的管径为中150毫米到600毫米区间，管长按设计要在300毫米到1900毫米区间，管壁厚度4毫米到5毫米区间。
3现浇砼空心无梁楼盖施工工艺○1现浇砼空心无梁楼盖施工工艺流程如下表编号：（1）（2）（3）（4）（5）（6）（7）（8）（9）流程名称：模版系统和支护。
防线定位。
绑扎下排钢筋，和绑扎底部直径不超过25毫米的水电管线。
管肋钢筋管线网片的绑扎。
gbf包庇空心管的安放。
直径大于25毫米的水电管线的安放。
上排钢筋的绑扎。
检测施工质量，验收施工成果。
混凝土的浇筑施工。
○2施工工艺要点（1）在进行结构楼板的支撑工作时，我们要严格执行jgjl30—2001《建筑施工扣件式钢管脚手架安全技术规程》有关要求，落实相关力学参数的计算工作。
无梁楼盖考察报告
无梁楼盖考察报告1.关于空心楼盖空心楼盖是一种现浇钢筋砼空心楼盖；也叫现浇无梁空心楼盖，安装芯模产品后现浇而成的空心无明梁楼盖。
空心楼盖，包括钢筋、砼、芯模，芯模埋置在钢筋砼中，其特征在于芯模内填充有轻质材料。
2.适用范围2.1空心楼盖适用于办公楼宇、仓库厂房、地下车库、立交桥、大型商场、学校教学楼以及图书馆等大跨度的建筑。
2.2需灵活间隔或经常改变使用用途的建筑，如：宾馆、娱乐场所、住宅、公寓等。
2.3采用集中式空调的建筑。
2.4有特殊隔音、保暖要求的建筑。
4.效果图4.1图4.25.施工工艺5.1施工顺序支模—绑扎柱网（梁）钢筋和小密肋钢筋及预埋管线—抗浮点设置——安放箱体—绑扎板面钢筋——搭设施工便道、架设传送管—隐蔽工程验收—浇筑砼——养护、拆模。
5.2施工工艺模板支撑设置完成后，划线定位，钢筋班将小密肋梁钢筋绑扎后，开始抗浮点设置。
为防止在浇筑时箱体受混凝土流动性造成箱体上浮，必须设置抗浮点。
具体做法是用手电钻（采用4钻头）钻透模板，用14#的铁丝绑扎在支撑钢管上。
间距一般为1.0m---1.5m为宜。
各种管线的预留及管线预埋，管线宜在密肋梁中通过。
箱体安装与固定：将箱体安放在模板上，在箱体四周与小密肋梁钢筋应保持钢筋保护层距离；箱体底部不需放垫块。
箱体安装完成后开始顶层钢筋绑扎时应尽量避免施工人员直接踩踏箱体或将施工机械、机具、材料码放在箱体上，以免箱体破损。
顶层罩筋绑扎必须与小密肋梁绑扎牢固，罩筋与箱体面应用10——15mm 垫块，防止箱体上浮时直接接触罩筋。
顶层钢筋绑扎完成后，砼浇筑前对箱体进行最后一次检查，对有松动或位置偏移的箱体进行调整处理，如有施工人员不慎损坏箱体应采取及时现场修复措施。
汇景城图5.1图5.26.优势3.1节约建筑材料3.2尤其适用于大跨度、大空间建筑3.3双向网格现浇肋传力体系3.4减轻楼盖自重3.5空间的灵活性及人性化3.6真正意义上的平板，无须吊顶3.7优良的隔音效果3.8建筑节能效果好3.9施工便捷3.10管线布设方便3.11缩短工期、降低成本7.经济性比较提高净高或降低层高，每层节约层高约300-400.一般情况跨度在9米左右时，主梁高可控制在400以内，板厚可控制在300以内。
无梁楼盖相关知识总结
无梁楼盖设计无梁楼盖设计在YJK现有的建模、上部计算、楼板施工图三个模块中就可完成，而且无梁楼盖的设计可以和其它结构整体建模和分析协同工作，是融入其它结构设计之中的。
大致流程是：在建模中布置无梁楼盖的虚梁（或暗梁）和柱帽；在上部结构计算中采用弹性板3或弹性板6模型，弹性板荷载计算方式应选择有限元方式；计算结果中补充了柱的冲切计算；在楼板设计中采用楼板有限元计算，并按照柱上板带、跨中板带给出计算结果和楼板施工图设计。
一、在建模中布置虚梁和柱帽无梁楼盖没有梁，柱之间需布置虚梁或者暗梁。
1、布置暗梁无梁楼盖的板设计时，需要按照柱上板带、跨中板带方式配筋，软件将按照虚梁或暗梁的位置确定柱上板带，因此用户需在建模中布置虚梁或暗梁，暗梁按照普通梁方式输入即可。
《高规》8.2.4：“板柱-剪力墙结构中，板的构造应符合下列规定：1 抗震设计时，应在柱上板带中设置构造暗梁，暗梁宽度取柱宽及两侧各1.5倍板厚之和，暗梁支座上部钢筋截面积不宜小于柱上板带钢筋面积的50%，并应全跨拉通，按梁下部钢筋应不小于上部钢筋的1/2。
”因此，暗梁的尺寸可按高规的要求输入。
在上部结构计算时，对无梁楼盖板应选择按照弹性板3或者弹性板6计算，这种计算模式将使楼板和梁变形协调，共同承担荷载，我们输入的暗梁尺寸适当，其暗梁的配筋结果就基本可用。
也有用户按照等代框架梁宽高尺寸的输入暗梁，等代框架的宽度取垂直于等代框架方向两侧柱距各1/4，梁高取板厚度。
这样的输入方式和如上按照《高规》的要求设置暗梁尺寸方式差不多，其暗梁配筋结果基本可用。
2、布置柱帽无梁楼盖中设置柱帽时，可在建模的楼板布置菜单下布置柱帽：软件可布置的柱帽形式有3种：柱帽、柱帽+托板、托板。
《高规》8.1.9条：“板柱-剪力墙结构的布置应符合下列规定：。
4 无梁板可根据承载力和变形要求采用无柱帽（柱托）板或有柱帽（柱托）板形式。
柱托板的长度和厚度应按计算确定，且每方向长度不宜小于板跨度的1/6，其厚度不宜小于板厚度的1/4。

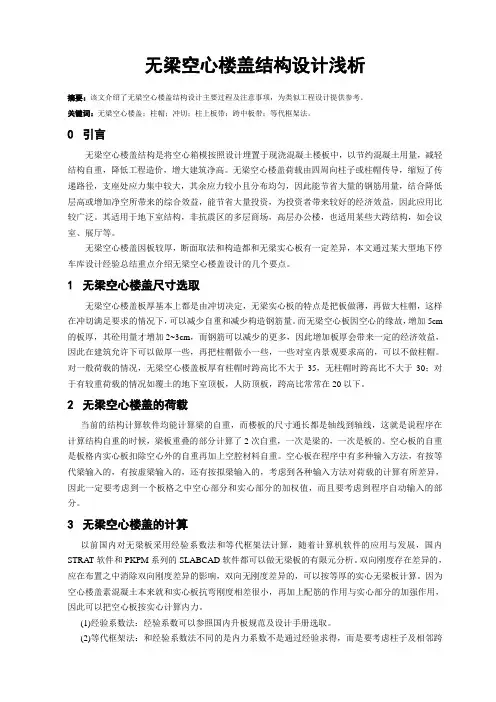

无梁空心楼盖结构设计浅析
无梁空心楼盖结构设计浅析摘要：该文介绍了无梁空心楼盖结构设计主要过程及注意事项，为类似工程设计提供参考。
关键词：无梁空心楼盖；柱帽；冲切；柱上板带；跨中板带；等代框架法。
0引言无梁空心楼盖结构是将空心箱模按照设计埋置于现浇混凝土楼板中，以节约混凝土用量，减轻结构自重，降低工程造价，增大建筑净高。
无梁空心楼盖荷载由四周向柱子或柱帽传导，缩短了传递路径，支座处应力集中较大，其余应力较小且分布均匀，因此能节省大量的钢筋用量，结合降低层高或增加净空所带来的综合效益，能节省大量投资，为投资者带来较好的经济效益，因此应用比较广泛。
其适用于地下室结构，非抗震区的多层商场，高层办公楼，也适用某些大跨结构，如会议室、展厅等。
无梁空心楼盖因板较厚，断面取法和构造都和无梁实心板有一定差异，本文通过某大型地下停车库设计经验总结重点介绍无梁空心楼盖设计的几个要点。
1无梁空心楼盖尺寸选取无梁空心楼盖板厚基本上都是由冲切决定，无梁实心板的特点是把板做薄，再做大柱帽，这样在冲切满足要求的情况下，可以减少自重和减少构造钢筋量。
而无梁空心板因空心的缘故，增加5cm 的板厚，其砼用量才增加2~3cm，而钢筋可以减少的更多，因此增加板厚会带来一定的经济效益，因此在建筑允许下可以做厚一些，再把柱帽做小一些，一些对室内景观要求高的，可以不做柱帽。
对一般荷载的情况，无梁空心楼盖板厚有柱帽时跨高比不大于35，无柱帽时跨高比不大于30；对于有较重荷载的情况如覆土的地下室顶板，人防顶板，跨高比常常在20以下。
2无梁空心楼盖的荷载当前的结构计算软件均能计算梁的自重，而楼板的尺寸通长都是轴线到轴线，这就是说程序在计算结构自重的时候，梁板重叠的部分计算了2次自重，一次是梁的，一次是板的。
空心板的自重是板格内实心板扣除空心外的自重再加上空腔材料自重。
空心板在程序中有多种输入方法，有按等代梁输入的，有按虚梁输入的，还有按拟梁输入的，考虑到各种输入方法对荷载的计算有所差异，因此一定要考虑到一个板格之中空心部分和实心部分的加权值，而且要考虑到程序自动输入的部分。
无梁楼盖简介及设计方法
二 运用PKPM软件进行无梁楼盖计算分析
• 一 SATWE结构整体的空间结构分析。 在PMCAD人机交互输入中，在柱网上布置截面尺寸100x100的虚 梁（或按柱上板带的宽度和偏心输入等代梁）； 再在特殊构件补充定义中定义弹性楼板6或3； 用SATWE进行三维整体分析计算，算法选择“总刚分析方法”。
5. 板带端支座纵向钢筋构造
无梁楼盖简介及设计方法
二.无梁楼盖平法施工图及构造详图
6. 板带悬挑端纵向钢筋构造
无梁楼盖简介及设计方法
二.无梁楼盖平法施工图及构造详图
7. 暗梁钢筋构造
无梁楼盖简介及设计方法
1.下列情况不用无梁楼盖，用肋梁楼盖： a.不规则柱网； b.楼梯间、设备用房、汽车坡道； c.长短跨比值大于1.5； d.板上开大洞；
无梁楼盖简介及设计方法
二.无梁楼盖平法施工图及构造详图
1.无梁楼盖平法施工图示例
无梁楼盖简介及设计方法
二.无梁楼盖平法施工图及构造详图
2.柱帽平法施工图示例
无梁楼盖简介及设计方法
二.无梁楼盖平法施工图及构造详图
4. 跨中板带KZB纵向钢筋构造
无梁楼盖简介及设计方法
二.无梁楼盖平法施工图及构造详图
一 无梁楼盖简介
无梁楼盖简介及设计方法
一 无梁楼盖简介
7.计算方法 经验系数法：只能计算竖向荷载作用情况，是等代框架法在较规则情 况下的特例，见《技术措施》9.2.3~9.2.6 等代框架法：可以计算水平、竖向荷载作用情况，各种教科书。 有限元分析法：软件有PKPM的SLABCAD,STRAT，Ansys，Sap等。
• 3.SLABCAD有限元计算
无梁楼盖简介及设计方法
二 SLABCAD有限元分析计算
建筑小知识-无梁楼盖
建筑小知识
无梁楼盖
1、何谓无梁楼盖
无梁楼盖把原来集中受力的梁变成无数分散空间受力的工字结构体系，使同高的楼层扩大净空，节省建材，提高施工进度，而且质地更密，抗压性更高，抗振动冲击更强，结构更合理。
2、无梁楼盖优缺点
无梁板结构因不设置梁，板面负载直接由板传至柱，具有结构简单、传力路径简捷，净空利用率高，造型美观，有利于通风、便于布置管线和施工。
但需要较厚的板，混凝土和钢筋。
另外，从结构性能方面看，无梁板的延性较差，板在柱帽或柱顶处的破坏属于脆性冲切破坏。
3、常见现浇空心无梁楼盖
A、现浇空心混凝土GBF薄壁管空心楼盖。
由暗
梁和非抽芯空心楼板组成的楼盖；暗梁与楼层等厚，
从而增大空间的使用高度，减少结构自重，在不采用
预应力的情况下，使结构满足大开间、大跨度的要求，
降低成本的目的。
B、蜂巢芯钢筋混凝土空心楼盖。
是一种适用于大跨度，大空间的新型楼盖体系，具有自重轻、搞震性能好、隔音保温隔热效果好的特点，并且能缩短工期，节约材料，具有较高的经济价值。
设计管理中心201
20133年1月16日。
现浇混凝土空心无梁楼盖施工技术
Байду номын сангаас３ ｍｍ ｏ ０
设计成 隔梁 ， 防止 （） ６ 框架梁一般为暗梁 ，暗梁高度与空 凿 。卫生 间与房 间接触处 ， 心板厚度相同 ， 暗梁按宽扁梁考虑 。 卫 生间可能渗 漏造成污水进 入房 间空心管 。 对于卫 生 间低于 楼面 标高 的处 理可 用拦 木 ４． 量 控 制 质 楞 等加 以解 决。由于绑扎抗浮钢筋用的铁丝 （ ） 亡 安装要按 图… ～ 、 １ 空 管 －－及弹线位 －： ＿ ￣ 底 部穿过楼板 底面 ， 故其顶部 必须低于 楼板 置『 直准确安放 ， Ｉ Ｉ 页 管底采用垫铁 保证 ， 管间的 顶面 ， 防止其形成渗水通道 。 肋宽采取在肋间钢筋 片 Ｅ Ｊ 焊Ｉ 形铁丝（ ） 图１。 （ ） 工中起拱方式 。双 向板应 双向起 ５施 拱 ， 向板应 单 向起拱 ， 单 模板 中心起 拱 高度 ｑ ３０ ￣＠ ０ １ 号铁 丝每管２ ２ 根 层在０３ ０５ ． ％～ ．％之 间 ，二层及二 层以上模 板 中心起拱 高度 在０２ ０３ ．％～ ． ％之间。 （） ６ 空心管 吊运 安装时必须使用专 用吊 篮吊运 ， 严禁用缆 绳直接捆绑 空心管进 行 吊 运 ，空心管被 吊到安装 楼层后要及 时排放 ， 不宜再叠 层堆放 （ １ 。 表 ） ‘
一
（） ７ 在浇筑混凝土之前可 以用６ ｎ ６ ０ｍｉ ０ ｘ ｍ ｍ的方木插在两个空心管之间 ， 等到混凝土 浇筑填 满初 凝 后 ， 即可 把方 木拔 出 ， 用混 再 凝土把由方木形成的孔洞填平 。 （ ） 筑混凝土应沿垂直于空 心管的方 ８浇 向进行 浇 筑 ， 从板 中 心开始 ， 随后 从 中心向 四周边扩散 的浇筑方法 ； 不宜 在空心管 上面 堆积较 多的混凝土 ， 浇筑完 的混凝土应 立即 摊开振 捣 、 须 坚持少 浇勤 振 ， 止楼 板下 必 防 面出现 露钢 筋现象。
空心无梁楼盖式地下车库性质透析
空心无梁楼盖式地下车库性质透析摘要:空心无梁楼盖是地下车库顶板结构形式之一。
它截面复杂,弄清其暗含力学性质不容易。
本文从几何和刚度两方面为出发点,对空心无梁楼盖性质进行了透析,希望能起到抛砖引玉的作用。
关键词:惯性矩刚度混凝土和钢筋用量空心无梁楼盖是近年来地下车库顶板应用较多的一种结构形式。
它的力学性质很复杂,本文以刚度这个全新的角度为主线,取空心无梁楼盖一个网格单元对其内在性质进行了透视。
内容主要包括两个重要推论,刚度计算公式等。
1 空心无梁楼盖单元截面性质的两个重要推论推论1:若无梁楼盖空心部分四周曲边部分为四分之一圆弧,则必有结论:楼盖标准单元截面形状(即空心外围截面)必为正方形。
反映在本文公式中有:a=b。
推论2:无梁楼盖空心部分四周曲边部分一般为非圆弧,通常为四分之一椭圆圆周。
应用说明:推论的结论可应用于对空心无梁楼盖顶板施工进场预制材料进行检查,以避免不合格废品板材用于楼盖顶板工程之中。
2 空心无梁楼盖单元截面惯性矩计算公式推导3 空心无梁楼盖单元刚度计算公式—空心无梁楼盖单元材料的模量。
4 空心无梁楼盖刚度计算的物理意义及应用4.1 空心无梁楼盖刚度计算物理意义及公式地下车库顶板的显著特点是竖向发生微小的附加变形(挠度)就会引起车库结构产生很大的内力,对其安全很不利;另外,车库顶板自重应尽量小,以减少车库柱及柱下独立基础的截面尺寸,以产生经济效益。
而刚度是反映这两方面的重要参量,在一个方向上车库楼盖整体刚度的计算(两个方向耦合可能需要矩阵形式),可看做该方向由刚度相同(也可不同)的截面单元并联连接而成,则总刚度。
4.2 应用(1)空心无梁楼盖刚度计算的用途：计算出无梁楼盖的挠度值后,结合有关计算公式就可进行挠度、裂缝等参数的计算。
(2)空心无梁楼盖优点:①可节约混凝土用量。
②虽然楼盖空心使得楼盖刚度比之实心形式有所减小,但这不会增加楼盖的钢筋用量。
(3)空心无梁楼盖缺点:空心无梁楼盖刚度变小,在相同上覆荷重作用下,与相同厚度的实心形式无梁楼盖相比竖向变形(挠度)较大。
无梁楼盖
无梁楼盖无梁楼盖是由瑞士设计师于1910年发明的，无梁楼盖不设梁，是一种双向受力的板柱结构。
由于没有梁，钢筋混凝土板直接支承在柱上，故与相同柱网尺寸的肋梁楼盖相比，其板厚要大些，但无梁楼盖的建筑构造高度比肋梁楼盖小，这使得建筑楼层的有效空间加大，同时，平滑的板底可以大大改善采光、通风和卫生条件，故无梁楼盖常用于多层的工业与民用建筑中，如商场、书库、冷藏库、仓库等，水池顶盖和某些整板式基础也采用这种结构形式。
无梁楼盖根据施工方法的不同可分为现浇式和装配整体式两种。
无梁楼盖也采用升板施工技术，在现场逐层将在地面预制的屋盖和楼盖分阶段提升至设计标高后，通过柱帽与柱整体连接在一起，由于它将大量的空中作业改在地面上完成，故可大大提高进度。
其设计原理，除需考虑施工阶段验算外，与一般无梁楼盖相同。
此外，为了减轻自重，也可用多次重复使用的塑料模壳，形成双向密肋的无梁楼盖。
目前，我国在公共建筑和住宅建筑中正在推广采用现浇混凝土空心无柱帽无梁楼盖，板中的空腔宜是双向的，可由预制的薄壁盒作为填充物构成。
无梁楼盖因没有梁，抗侧刚度比较差，所以当层数较多或有抗震要求时，宜设置剪力墙，构成板柱—抗震墙结构。
根据以往经验，当楼面活荷载标准值在5kN／m2以上，柱网为6m~6m时，无梁楼盖比肋梁楼盖经济。
无梁楼盖是在对于建筑物净空与层高限制较严格的建筑物经常使用的楼盖形式。
无梁楼盖的结构组成与传力无梁楼盖结构体系包括楼板、柱帽两大部分，其中多数无梁楼盖的楼板中还会有由钢筋加强板带形成的暗梁，保证受力的整体性。
无梁楼盖的传力路经比较简单，荷载一般按以下路径传递：楼板_ 柱帽_ 柱_ 基础_ 地基。
由于柱顶处平板直接将荷载传递给柱，因此会在柱顶形成集中受力区域，产生柱头对于楼板的冲切破坏。
为了防止这种破坏的发生，往往在柱顶设置柱帽，以增大柱头与楼板的接触面积，有利于荷载的合理分布。
当然，当荷载不太大时，也可不用柱帽。
常用的矩形柱帽有无帽顶板的、有折线顶板的和有矩形顶板的三种型式。
空心楼盖知识点总结
1.空心楼盖的概念空心楼盖：空心楼盖是一种现浇钢筋砼空心楼盖；也叫现浇空心大板（空腹楼板等），是由高强薄壁管芯模现浇而成的空心无梁楼盖。
2.空心楼盖的特点此种楼板由于较为平整，没有凸出的主梁和次梁，使分隔墙的任意布置成为可能，空间更加开阔美观，这对经常需要变动间隔的公共建筑尤为适合；减小了结构高度，大约每十层楼就可以增加一层楼而总高度不变；大大降低了噪音的传递，具有良好的隔音效果；减少了热量的传递，使楼盖的隔热、保温性能得到了显著的提高3.空心楼盖适用的建筑类型（1、）适用于办公楼宇、仓库厂房、地下车库、立交桥、大型商场、学校教学楼以及图书馆等大跨度的建筑。
（2、）需灵活间隔或经常改变使用用途的建筑，如：宾馆、娱乐场所、住宅、公寓等。
（3、）采用集中式空调的建筑。
（4、)有特殊隔音、保暖要求的建筑。
4.空心楼盖的分类5.空心楼盖的构件组成现浇砼空心楼盖现浇砼空心楼盖（蜂巢板），按一定规则放置埋入式内模后，经现场浇筑砼而在楼板中形成空腔的楼盖。
根据是否有底板，可以将蜂巢结构分为两种：有底板、无底板叠合箱网梁楼盖叠合箱网梁楼盖：箱形截面的密肋楼盖，由预制叠合构件“叠合箱”与后浇肋梁连接成梁、板合一的整体。
网梁楼盖的叠合箱不同于其他空心楼盖所采用的箱体，叠合箱是预制构件，参与结构整体受力, 而其他形式的空心楼盖的箱体只是模板。
叠合箱由顶板、底板、侧壁三节插接而成。
其顶板、底板是参与整体受力的预制叠合构件。
叠合箱顶板、底板中均有配筋。
叠合箱网梁楼盖：明箱---顶板外露（顶面无现浇层）暗箱---顶板不外露（顶面有现浇层）叠合箱的底板总是外露（底面无现浇层）。
密肋楼板模壳结构密肋梁楼板模壳结构：由预制构件“模壳”与后浇密肋梁连接成梁、板合一的整体；模壳是用于钢筋混凝土现浇密肋楼板的一种工具式模板。
模壳属于模板的一种，可重复利用。
《无梁楼盖》课件
BIG DATA EMPOWERS TO CREATE A NEW
ERA
• 无梁楼盖简介 • 无梁楼盖的结构设计 • 无梁楼盖的施工方法 • 无梁楼盖的工程实例 • 无梁楼盖的发展趋势与未来展望
目录
CONTENTS
01
无梁楼盖简介
BIG DATA EMPOWERS TO CREATE A NEW
根据不同的荷载组合和效应，对无梁 楼盖的结构设计进行优化和调整。
荷载分布
分析无梁楼盖的荷载分布情况，优化 结构布置，提高整体结构的承载能力 。
03
无梁楼盖的施工方法
BIG DATA EMPOWERS TO CREATE A NEW
ERA
施工流程
模板安装
按照设计要求安装模板，确保 模板的平整度和稳定性。
应用，满足大跨度、大空间的建筑需求。
工业与商业建筑
03
在工业和商业建筑中，无梁楼盖将发挥其优势，提高建筑的承
载力和空间利用率。
板带设计
板带划分
根据无梁楼盖的跨度和荷 载分布情况，合理划分板 带，以提高整体结构的承 载能力。
板带受力分析
对板带进行详细的受力分 析，确保板带能够有效地 传递和分布荷载。
板带构造
根据受力分析结果，设计 合理的板带构造，以满足 板带承载力和传力的要求 。
荷载传递与分布
荷载传递路径
荷载组合与效应
明确无梁楼盖的荷载传递路径，确保 荷载能够有效地从楼面传递到柱子和 基础。
无梁楼盖的应用场景
总结词
无梁楼盖主要应用于大跨度、大空间的建筑中，如体育场馆、会展中心、工业厂房等。
详细描述
由于无梁楼盖能够提高楼层净高，降低建筑物的整体造价，因此在一些大跨度、大空间 的建筑中得到了广泛应用。例如，在体育场馆、会展中心等大型公共建筑中，无梁楼盖 可以满足观众席、展位等大面积、高净空的要求。在工业厂房中，无梁楼盖可以适应各
现浇砼空心(GBF高强薄壁管)无梁楼盖技术简介
技术简介现浇砼空心(GBF高强薄壁管)无梁楼盖技术简介当前，在我国工业与民用建筑中，钢筋砼结构因原材料广泛．技术成熟、造价低廉、有很强的生命力，仍是应用最为广泛的建筑结构形式。
但由于现代建筑对层高、自重、大空间、灵活间隔以及抗震等提出了更高的要求，人们致力于研究新的、更舒适的．技术经济效果更好的钢筋砼结构体系。
在现浇砼结构中，GBF高强薄壁管空心砼技术是继普通梁板、密肋楼板，无粘结预应力平板后新开发的一种现浇新结构体系。
一、现浇砼空心无梁楼盖的设计要点与构造要求设计要点：1．结构布置原则为：柱与柱、柱与剪力墙间设置框架梁，框架梁围成的板釆用现浇砼空心板。
2．框架梁一般为暗梁，暗梁高度与空心板厚度相同。
3．主体结构一般可按现行规范设计，暗梁按宽扁梁考虑。
4．现浇砼空心板一般按单向或双向受力进行内力配筋计算。
一般构造要求：1．砼强度等级应≥C20，板厚一般可取为I／25—1／30Ld，Ld为板的短边长。
2．最小配筋率o．2%最大配筋率为1．2%。
3．空心率30％-55％。
4．卫生间楼面可以下降80一360mm不等。
二、现浇砼空心无梁楼盖技术的适用范围此种楼板体系适用于各种跨度和各种荷载的建筑，特别适用于：1．大跨度和大荷载、大空间的多层和高层建筑，如：商业楼、办公楼、图书馆、展览馆、教学楼、车站、多层停车场等大中型公共建筑和工业厂房、仓库。
2．需灵活间隔、或经常改变使用用途的建筑，如：宾馆、娱乐场所、住宅、公寓等。
3．采用集中式空调的建筑。
4．有特殊隔音、保暖要求的建筑。
三、现浇砼空心无梁楼盖技术的优点1．使用功能优良与普通框架结构比较，本技术使空间更开阔美观，使用更加方便：与无粘结预应力无梁楼盖、实心无梁楼板比较，无柱帽，无凸出部位：开孔洞方便，射钉、电锤打孔，吊挂不受影响；防火性能好，不会因火灾丧失应力而导致结构破坏。
2．抗震性能好采用本技术的楼板，自重轻、抗震性能好。
3．综合经济效益提高该项技术的土建工程费用与一般钢筋砼框架结构基本持平，与一般的平板、无梁板相比，工程费用大大降低。
无梁楼盖的组成和受力特点
二、无梁楼盖的一般规定
3)无梁楼盖的楼板通常采用等厚平板，板厚由受弯、受冲切计算确 定，并不宜小于区格长边的1/35~1/32，也不应小于150mm。
4)为改善无梁楼盖的受力性能，节约材料，方便施工，可将沿周边 的板伸出边柱外侧，伸出长度（从板边缘至外柱中心）不宜超过板缘伸 出方向跨度的0.4倍。
一、无梁楼盖的概述
无梁楼盖的缺点是 由于取消了肋梁，无 梁楼盖的抗弯刚度减 小、挠度增大；柱子 周边的剪应力高度集 中，可能会引起局部 板的冲切破坏。
冲切破坏受力情况
二、无梁楼盖的一般规定
1)无梁楼盖的柱网通常布置成正方形或矩形，以正方形更为经济。 2)无梁楼盖每个方向不宜少于三跨，以保证有足够的侧向刚度。当 楼面活荷载在5kN/m2以上时，跨度不宜大于6m。
无梁楼盖的组成 Βιβλιοθήκη 受力特点一、无梁楼盖的概述
无梁楼盖是一种板、柱 结构体系。钢筋混凝土楼板 直接支承在柱上，所以与肋 梁楼盖相比、其板厚要大。 为了改善板的受力条件，提 高柱顶处板的抗冲切能力以 及降低板中的弯矩，通常在 每层柱的上部设置柱帽、托 板。柱与柱帽的截面形状一 般为矩形，当柱网尺寸较小 以及荷载较小时，也可以不 用柱帽。
谢谢观看
二、无梁楼盖的一般规定
5)当无梁楼板不伸出外柱外侧时，在板的周边应设置圈梁，圈 梁截面高度不应小于板厚的2.5倍。圈梁与半个柱上板带共同承受 弯矩和剪力外，还承受扭矩，因此应配置附加抗扭纵向钢筋和箍筋 。
二、无梁楼盖的一般规定
6)无梁楼盖的柱帽形式和尺寸，一般由建筑美观要求和板的冲切承 载能力控制。柱帽扩大了板在柱上的支撑面积，减少了板的计算跨度， 也增加了房屋的刚度。柱帽的宽度、一般为(0.2~0.3)l,l为板的跨度。常 见的柱帽有三种形式，如图所示。
无梁楼盖介绍与优缺点
无梁楼盖的预制箱体
箱体一般上下板厚4cm或5cm，里面设置6mm或者4mm的钢丝网实际工程中，无梁楼盖底面可以封口（两个半箱，合盖）或者开口
（上层设置半箱）
此类预制箱箱体薄弱，容易损坏
只需要水平模板，不需要侧模
箱体一般1mX1m，矩阵式排布，中间12~15公分的密肋梁
适合于平面规整的建筑平面
不规整平面，还需要小箱，或者现浇
施工速度快
现场施工质量非常重要
施工后底面—--底面封口
施工后底面—--底面开口
优点
1、施工速度快
2、减少净高
3、可以实现大跨
4、土建综合成本低
缺点
1、耐久性未经过完全检验。
本类产品，在任何的开发商或者设计
中，都不是第一选择！！！在结构设计业内，除了厂家以及学术研究外，鲜有开发商主动去使用该产品。
2、一般均为厂家供货，然后按照指定产品设计。
建筑使用寿命50
年，在后期维护、修理，厂家是否能够提供持续的服务（该厂家是否能够存在？），存疑！！！
3、计算模型不清晰，这是结构设计人员最为担心的事情。
4、箱体厚度较小，在吊顶、使用或者施工不当造成损伤后，难以
修补。
5、空心腔体在卫生间或者厨房等位置，或者临近位置，渗水后难
以处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着国内经济水平和生活水平的提高，人们对现代建筑要求也趋于对 大开间，高净空，舒适度，隔音、节能环保，经济合理等方面的更高 要求。传统梁板结构具有层高高、外观效果差、建筑布置呆滞、隔音 差、自重大、空间利用率不高的的特点。
巨星建材以空心楼盖技术和无梁楼盖技术对建筑进行全方位的优化， 实现对建筑价值的提升和投资的节省。
能有特殊要求的建筑，对层高有较高要求的建筑
2010年获得住建部的评估
根据住建部科技发展促进中心的评估： 薄璧方箱及其在现浇混凝土空 心楼盖中的应用为国
际领先
2020/4/20
2020/4/20
1、地下车库
2020/4/20
节省一：地下室降低层高带来的效益：
• 降低层高所节省的费用： 省挖填方、基坑支护、施工降水、外墙、外墙防水、柱子、内墙 、各类竖向管(井)道的费用。根据造价专业提供的经验，降低 10cm可节省综合造价1.0～1.5%，地下室的综合造价约2000元 /m2，空心楼盖降低35cm即可节省综合造价约70元/m2，而且 是整个项目的层高都可以降低。
优化
2020/4/20
实现建筑价值优化
1 梁高由跨度的1/10～12降低至1/20，降低40～50%，能获
取更多的建筑使用空间
2 无梁效果，美观大方，随意布置隔墙，任意分割房间，实现
建
建筑灵活布置
筑
3 实现静音模式：空心楼盖隔声量dB 为25-40，撞
价
击隔声量dB 为10-20，隔音效果提升100%以上
2020/4/20
空心楼盖技术原理
空腔促使受力良好的“T”形截面与“工”字形截面的 形成: 楼板为受弯构件，由受压区的混凝土承受压力 ，受拉区的钢筋承受拉力；中性轴附近的应力非常小 。为节约混凝土用量，减轻楼盖自重，将中性轴附近 的混凝土抽去，留下连接上下两片使之共同受力及抗 剪所需的混凝土肋，形成空心楼盖。
• 而且无梁楼盖底部平整，便于各种管道的布置和安装，可减少烟 感喷淋的数量节省8～10元/m2。
• 基坑支护工程量较普通梁板结构明显减少。 • 空心无梁楼盖施工时只需支平模，无需侧模，施工方便快捷，可
节约施工周期约，相应人工费用和施工器械的租赁费用均可大幅 减少。
2020/4/20
空心技术已写入人防地下室规范：
2020/4/20
2、商场：
综合经济效益好：
• 1）、由于没有突出的次梁，空心板刚度大，隔 墙可随意砌筑于板上。因此空间灵活间隔，尤其 适用于经常装修变更的要求和商铺的自由分割。
• 2）、由于主梁截面高度降低20～30cm，建筑 净空可以增加；如果保持净空不变，则可以减少 层高。根据经验，建筑物层高每降低10cm综合 造价降低1.5%。
• 3）、隔热、保温节能性能好。非常适用于商场 这种采用集中空调的建筑。
• 4）、喷淋和烟感控制面积更大，可减少自动喷 淋和烟感的数量，从而节约其造价。
2020/4/20
保定市万博广场
在此项目其中的地下室3个楼层、裙房的5个楼层(柱网8.4x8.4m)、办公楼(130m 高，板格8.4x10m,层高3.2m,梁高450mm)、酒店写字楼(主体209m高,板格9x11m, 四角12x12m,层高3.7m ,梁高450mm)的各楼层中净使用面积达20多万平方米。 实现土建直接经济效益600万元以上。
70~80
由：0.04x420+19x5.5+0.7x（40+20）-80=83元/m2 可知：空心楼盖可节省楼盖土建造价约60～100元/m2。 荷载越大，节省更多，荷载越小，节省越小。
2020/4/20
节省三：施工费用的节省
• 降低层高可加快施工速度，无梁楼盖的模板施工非常快，蜂巢芯 的安装非常快速，内置芯模的虽然安装稍慢，可以穿插施工，因 此地下室可以加快施工速度15～25%。
第4.11.3条 表 结构构件最小厚度（mm）
构件类别
顶板、中间楼板 承重外墙 承重内墙 临空墙 防护密闭门门框墙 密闭门门框墙
钢筋混凝土 200 250 200 250 300 250
材料种类
砖砌体 料石砌体
—
—
490(370)
300
370(240)
300
—
—
—
—
—
—
混凝土砌块 — 250 250 — — —
空心
2020/4/20
2020/4/20Fra bibliotek 高注合金薄璧方箱
2020/4/20
PPE薄璧方箱
2020/4/20
空心楼盖适用范围
6、7度区：多层车库、商场、超市、教室、高层写字 楼、重荷仓库、高货架物流仓库、市民广场、车站 站前广场、人防地下室、高层住宅小区地下室。
8度区：多层及单层地下室楼板和顶板 其他应用范围：对灵活布置房间的建筑，对隔音、节
• 地下室竖向构件的高度由于层高的降低相应减小，其钢筋混凝 土用量也相应减少。
• 空心楼盖的底部平整，便于各种管道的布置和安装，且烟感和 喷淋数量均大幅减少。
• 减小地下室底板水压力3～5kN/m2，可减少地下室底板造价20 ～50元/m2 。
2020/4/20
节省二：节省建材的费用：
概况：地下室顶板跨度为5.6~8.4m，覆土1.0~2.0m，活载 5~20.0kN/m2，柱子500x500mm ~600x600mm
注：2 表中顶板、中间楼板最小厚度系指实心截面。如为密肋板， 其实心截面厚度不宜小于100mm；如为现浇空心板，其板顶厚度不宜 小于100mm；且其折合厚度不应小于200mm；
条文说明： 4.1.1 防空地下室钢筋混凝土结构体系常采用梁板结构、板柱结构以及箱 型结构等，当柱网尺寸较大时，也可采用双向密肋楼盖结构、现浇空 心楼盖结构。
砼含量 (m3/m2)
含钢量 (kg/m2)
模板+抹 灰
(m3/m2)
梁高 （m）
空心材料（摊至 建筑面积)
(元/m2)
普通楼盖 0.32~0.42 62~75 1.5~2.0 0.9~1.0
0
空心楼盖 普通-空心
0.30~0.39 约0.04
43~55 约19
1.0~1.2 约0.7
0.45~0.55 约0.4
值
目 标
4 实现更高的土地利用效率：层高降低30～40cm，10～
15层可加一层的空间，100m可加2层
5 节省投资：省层高、省墙柱基础、省钢筋、省模板、省混
凝土、省吊顶、省工期。
6 节能环保：省高能耗建材，更低碳。空心楼盖传热系数
W/(m2·K)为0.94-1.47远小于普通楼盖（一般3.5以上） ，隔热性能提高150%以上
