CAD布局(图纸空间)使用教程详细图解
简单讲解CAD布局用法和基本操作
无论就是AutoCAD还就是浩辰CAD，都提供了模型空间与布局空间，通常，我们会在模型空中进行大部分得画图与设计工作，可以绘制二维或三维图形。
而布局空间通常用来排图打印，布局空间提供了一张虚拟得纸张，可以通过视口将模型空间按一定比例大小摆放到纸张上，当然也可以在布局空中绘图，例如进行标注、插入图框。
一个布局空间通常只放置一个图框，就相当于一张图纸，但图框中可以放置多个视口，这些视口可以大小不同、形状不同、比例不同，这些都取决于出图得需要，视口内显示得就是模型空间绘制图形得全部或一部分。
布局处于图纸空间时，可以绘制三维模型，但无法调整视图方向，当进入视口，也就就是进入模型空间后，操作与模型空间完全相同，只就是图形被视口边界进行了裁剪。
用更容易理解得话来说，图纸空间可以理解为覆盖在模型空间上得一层不透明得纸，需要从图纸空间瞧模型空间得内容，必须进行开“视口”操作，也就就是“开窗”。
图纸空间就是一个二维空间，也就就是在图纸空间绘制得对象虽然也有Z坐标，但就是三维操作得一些相关命令在图纸空间不能使用，导致她所显示得特性跟二维空间相似。
CAD 还提供了三维转二维得命令：轮廓/视图/图形（Solprof/Soldview/Soldraw），可以在布局空间中利用视口及相关视图将三维模型转换为二维投影。
图纸空间主要得作用就是用来出图得，就就是把我们在模型空间绘制得图，在图纸空间进行调整、排版，这个过程称为“布局”就是非常恰当得。
“视口”则就是在图纸空间这张“纸”上开得一个口子，这个口子得大小、形状可以随意使用（详见视图菜单下得视口项）。
在视口里面对模型空间得图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等得操作，可以理解为拿着这张开有窗口得“纸”放在眼前，然后离模型空间得对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象得说，就就是这些操作就是针对图纸空间这张“纸”得，这就可以理解为什么在图纸空间进行若干操作，但就是对模型空间没有影响得原因。
AutoCAD中“布局”的使用
AutoCAD中“布局”的使用
1、设置视窗
进入图纸空间，输入命令，然后在图面上框选一个范围，框选范围尽量大一点，也可以设置不规则的视窗
2、设置出图比例因子;
如果要出图的图纸是1:1501：视口比例决定线型比例。
3、视口中图层的控制
如果仅需要在当前视口不打印某一图层，如在当前视口不打印标注尺寸层，具体设置方法，用鼠标双击当前视口进入图纸空间中的模型空间（一定要进入视口里，否则无法对当前视口图层控制），打开图层特性管理器，选中要在单前视口中冻结的图层，在“在当前视口中冻结”。
这样就可以实现只在当前视口冻结图层的目的，而不影响其他视口，也不影响模型空间的图层的冻结。
这一功能对于一个文件要打印出几种不同表现图来说非常有用，要比打印一次冻结某层，再冻结其他层再打印来说要方便多了。
请看下图就是在同一个布局中有两个视口，左边视口冻结了标注层，在右边的视口中冻结了楼梯层，视口之间互不影响，与模型空间也没有影响，实现多表现打印。
4、视口其他控制
输入“MV”，可以控制图纸空间显示。
Auto_CAD布局使用图文教程(很好的资料)
CAD布局使用图文教程图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。

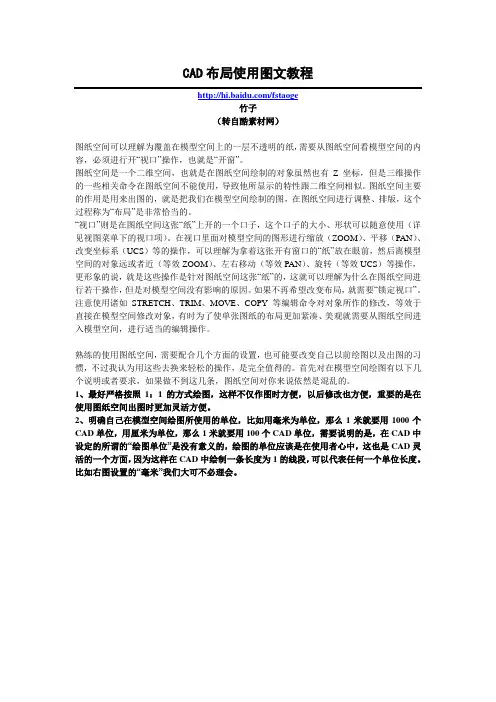

Auto_CAD布局使用图文教程(很好的资料).doc
CAD布局使用图文教程/fstaoge竹子（转自酷素材网）图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。

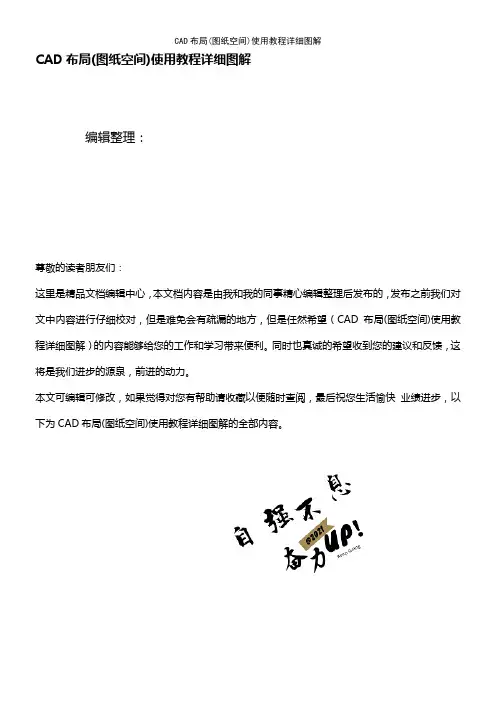

CAD布局(图纸空间)使用教程详细图解(2021年整理精品文档)
CAD布局(图纸空间)使用教程详细图解编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（CAD布局(图纸空间)使用教程详细图解）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为CAD布局(图纸空间)使用教程详细图解的全部内容。
CAD 布局（图纸空间）使用教程详细图解在AUTOCAD中，新建一张空图，我们都可以看到底部有一个标签栏，分别写着“模型(Model）”和“布局（Layout）”，不仅初学者不清楚模型和布局到底怎么用，就是一些使用CAD多年的设计师也不太了解布局的用途。
CAD之所以要增加布局，主要是考虑排图打印的需要。
通常我们在模型空间绘制图形，在布局空间设置好纸张幅面等页面设置，通过不同比例的的视口来排布模型空间绘制的图形，基本可以模拟最终的打印效果.在布局空间，如果不进入视口，就是图纸空间，图纸空间是二维的，可以绘制三维图形，但无法调整视图，无法着色、消隐，因此在图纸空间通常做的工作就是插入一个标准图框，也可以在图纸空间添加标注，利用标注关联甚至可以标注视口内的图形，当然,你要在图纸空间绘制其他图形也可以。
在布局空间，一旦双击进入视口，就是进入了模型空间，不仅可以进行跟切换到“模型"标签后相同的各类操作，而且可以针对当前视口设置某些图层的颜色、线宽、线型、打印样式，并可冻结某些图层，通过这些设置,模型空间中相同的图形在不同视口可以显示不同的效果。
CAD的模型空间和布局空间中都可以保存一个页面设置，当布局设置并保存了页面设置后，以后打印就无需重复设置了，直接点打印就可以输出了。
通常一个布局只插入一个图框，也就是只排布一张图纸，这样不仅方便以后的打印操作，而且CAD还针对布局开发了更多的管理和输出功能，例如发布（Publish)可选择多个布局进行批量打印或输出成电子文档,图纸集（Sheetset）可以将项目图纸的多个布局管理起来。
CAD中布局的用法
CAD中布局的用法图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD 中绘制一条长度为1的线段，可以代表任何一个单位长度。
(整理)89送：AutoCAD2002+布局图纸空间使用详解+.
我发现很多新老同志对CAD的布局应用不太了解，甚至根本不知道布局是干什么用的。
而我在论坛上也没有看到一篇能系统、详细、具体的介绍使用布局的文章，回答网友很多次了，终于决定自己写一篇发上来共享。
用CAD这么多年觉得CAD2002这个版本比较符合我的习惯，虽然电脑里面也装了一个CAD2006，但是由于个人习惯还是拿2002做范本，其他版本包括R14在理解了这篇文章之后也能够触类旁通。
中间有写得不好的地方希望高手指点并补充。
看过此篇觉得不错的，鼓励一下。
也希望高手批评一下，在此一并谢过。
此贴部分可在完成后面详细操作以后再回头认真读一遍，以便加深理解。
图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
CAD 布局(图纸空间)使用教程详细图解
CAD 布局（图纸空间）使用教程详细图解- 结构理论图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z 坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
CAD中布局的用法
此贴部分可在完成后面详细操作以后再回头认真读一遍,以便加深理解.图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”.图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用(详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的,这就可以理解为什么在图纸空间进行若干操作,但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象,有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯,不过我认为用这些去换来轻松的操作,是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1:1的方式绘图，这样不仅作图时方便,以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便.2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位,那么1米就要用100个CAD单位,需要说明的是,在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面,因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
送：AutoCAD2002+布局图纸空间使用详解
我发现很多新老同志对CAD的布局应用不太了解，甚至根本不知道布局是干什么用的。
而我在论坛上也没有看到一篇能系统、详细、具体的介绍使用布局的文章，回答网友很多次了，终于决定自己写一篇发上来共享。
用CAD这么多年觉得CAD2002这个版本比较符合我的习惯，虽然电脑里面也装了一个CAD2006，但是由于个人习惯还是拿2002做范本，其他版本包括R14在理解了这篇文章之后也能够触类旁通。
中间有写得不好的地方希望高手指点并补充。
看过此篇觉得不错的，鼓励一下。
也希望高手批评一下，在此一并谢过。
此贴部分可在完成后面详细操作以后再回头认真读一遍，以便加深理解。
图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
CAD布局操作图文教程
CAD布局操作图文教程一、开场白作图方法因人而异，这是由于大家对软件的掌握程度不同，认识的深度也不一样，同时习惯和爱好甚至性格、特点迥异，由此不同的人有不同的作图方法。
从最终结果来看，不能说哪种方法就一定高明，笨方法甚至是某些错误的绘图方法不一定画不出好图来，这全看个人的功力了，但从过程和认识上来看，我觉得还是有优劣之分的。
同时，一个人绘图习惯的形成，是在不断的实践中积累而成的，不可能一下子达到一个很高的水平，差别只在于快慢而已，这取决于个人的认知及用心程度，当然也包括个人自身的某种潜在素质（艺术的、欣赏的、美感的等），大概也包括聪明程度吧，嘿嘿。
不过请大家不要误解，以上只是随便说说而已，萝卜青菜各有所爱，就看大家的喜好和取舍了。
另外，不论采取怎样的作图方法，养成良好的作图习惯都是很重要的，这有助于提高效率。
下面的内容正像标题说的一样，仅是我的一点认识，一点方法，一点感想，并不局限于具体的应用过程或者使用方法，因为有些东西你完全可以买本书来看，从这个意义上说，书本上没有的才是难得的的，才更有助于提高。
当然，并没有强求的意思，众口难调，这里只是一点点建议。
以下以AutoCAD2006为准，且以布局出图为出发点。
二、二、模板文件1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格。
2、在模板文件中一般应做好以下设置：单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型。
3、命名：按图幅大小命名，例如A3.dwt，A2.dwt等。
4、位置：模板文件建议放在AutoCAD安装目录下，便于查找，可以在选项对话框里进行更改。
见下图。
三、注：有的人不使用模板文件，要作图就在原来的图上拷一个图框，也就是利用原来画过的老图，这种情况一般是使用模型空间出图，因为不需要精确对位，随便放就行了，而在布局（图纸空间）时则需考虑与图纸的匹配，当然，有的人在布局里也是放置很多张图纸，没什么好说的，看个人喜欢了。
89送：AutoCAD2019+布局图纸空间使用详解+共12页word资料
我发现很多新老同志对CAD的布局应用不太了解，甚至根本不知道布局是干什么用的。
而我在论坛上也没有看到一篇能系统、详细、具体的介绍使用布局的文章，回答网友很多次了，终于决定自己写一篇发上来共享。
用CAD这么多年觉得CAD2019这个版本比较符合我的习惯，虽然电脑里面也装了一个CAD2019，但是由于个人习惯还是拿2019做范本，其他版本包括R14在理解了这篇文章之后也能够触类旁通。
中间有写得不好的地方希望高手指点并补充。
看过此篇觉得不错的，鼓励一下。
也希望高手批评一下，在此一并谢过。
此贴部分可在完成后面详细操作以后再回头认真读一遍，以便加深理解。
图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
CAD布局用法和基本操作
讲解CAD布局怎么用？CAD布局用法和基本操作CAD布局怎么用?我们在使用CAD软件时候，布局空间出图比模型空间的好处在于，当需要调整不同比例时，只需通过调整视口比例，而不需要缩放图框，并且可以反复调用相同的模型空间内的图形。
下面以中望CAD为例，来简单看下在CAD中如何来通过布局空间出图。
CAD布局怎么用?首先为了绘图习惯我们可以对布局空间做一些基本设置，进入工具——选项——显示中。
将显示可打印区域、显示图纸背景去掉，在颜色中将图纸/布局换成黑色，当然可以根据个人喜好调整。
CAD布局怎么用?在模型空间将需要绘制的图形绘制完毕，如图二：CAD布局怎么用?然后再布局空间新建布局，或可以通过右键调用模板，模板的好处在于可以通过模板设置好字体、线形、标注样式等，在布局空间调用图框(1：1)的，如图三：CAD布局怎么用?通过MV命令建立视口，调整出图的布局，如图四：CAD布局怎么用?选择视口在属性中调整各图的出图比例(图五)，将立面图调整为1:5 0,3张详图分别为1:30,1:20最后效果如图六：然后通过MV—L命令分别将3个视口锁定。
CAD布局怎么用?最后就可以完成标注与文字的工作了，当然在标注时需要注意比例因子的调整，在标注——标注样式——主单位中，如1:50的图纸就需将比例因子调整到50(图七)。
CAD布局怎么用?出图时可以将视口放入同一图层下关闭，或者属性中着色打印选用消隐(图八)。
简单讲解CAD布局用法和基本操作CAD布局用法和基本操作是什么?无论是AutoCAD还是浩辰CAD，都提供了模型空间和布局空间，通常，我们会在模型空中进行大部分的画图和设计工作，可以绘制二维或三维图形。
而布局空间通常用来排图打印，布局空间提供了一张虚拟的纸张，可以通过视口将模型空间按一定比例大小拜访到纸张上，当然也可以在布局空中绘图，例如进行标注、插入图框。
一个布局空间通常只放置一个图框，就相当于一张图纸，但图框中可以放置多个视口，这些视口可以大小不同、形状不同、比例不同，这些都取决于出图的需要，视口内显示的是模型空间绘制图形的全部或一部分。
CAD布局——精选推荐
图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
AutoCAD布局图纸空间详解
-AutoCAD 布局(图纸空间)详解图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
CAD布局(图纸空间)使用教程详细图解
CAD 布局（图纸空间）使用教程详细图解在AUTOCAD中，新建一张空图，我们都可以看到底部有一个标签栏，分别写着“模型(Model)”和“布局（Layout）”，不仅初学者不清楚模型和布局到底怎么用，就是一些使用CAD多年的设计师也不太了解布局的用途。
CAD之所以要增加布局，主要是考虑排图打印的需要。
通常我们在模型空间绘制图形，在布局空间设置好纸张幅面等页面设置，通过不同比例的的视口来排布模型空间绘制的图形，基本可以模拟最终的打印效果。
在布局空间，如果不进入视口，就是图纸空间，图纸空间是二维的，可以绘制三维图形，但无法调整视图，无法着色、消隐，因此在图纸空间通常做的工作就是插入一个标准图框，也可以在图纸空间添加标注，利用标注关联甚至可以标注视口内的图形，当然，你要在图纸空间绘制其他图形也可以。
在布局空间，一旦双击进入视口，就是进入了模型空间，不仅可以进行跟切换到“模型”标签后相同的各类操作，而且可以针对当前视口设置某些图层的颜色、线宽、线型、打印样式，并可冻结某些图层，通过这些设置，模型空间中相同的图形在不同视口可以显示不同的效果。
CAD的模型空间和布局空间中都可以保存一个页面设置，当布局设置并保存了页面设置后，以后打印就无需重复设置了，直接点打印就可以输出了。
通常一个布局只插入一个图框，也就是只排布一张图纸，这样不仅方便以后的打印操作，而且CAD还针对布局开发了更多的管理和输出功能，例如发布（Publish）可选择多个布局进行批量打印或输出成电子文档，图纸集（Sheetset）可以将项目图纸的多个布局管理起来。
因此，强烈建议大家不要在一个布局中放多个图框，这样虽然看起来比较方便，但后续的打印和管理都不太方便，而且会影响CAD的操作性能。
