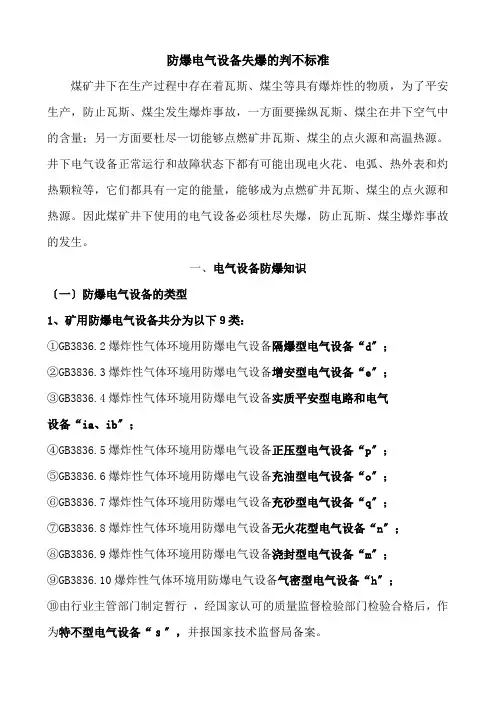

隔爆电气设备失爆检查标准

隔爆电气设备失爆检查标准（企业内部标准）

1.范围

本标准规定了煤矿中动态运行的隔爆电气设备的“失爆”的术语和定义。

本标准适用于煤矿井下和地面易发生瓦基斯、煤尘爆炸环境中动态运行的隔爆电气设备。

本标准只涉及隔爆型而不涉及采用其他防爆措施防止爆炸危险

的形式。

2.规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。

GB3836.1－2000 爆炸性气体环境用电气设备第1部分：通用要求（eqv IEC 60079－0：1998）

GB3836.2－2000 爆炸性气体环境用电气设备第2部分：隔爆型:“d”（eqv IEC 60079－1：1990）

GB3836.3－2000 爆炸性气体环境用电气设备第23部分：增安型:“e”（eqv IEC 60079－7：1990）

GB3836.13－1997 爆炸性气体环境用电气设备第13部分：爆炸性气体环境用电气设备的检修（enq IEC 79-19：1993）

3.术语和定义

下列术语和定义适用于本标准

失爆：动态运行中的隔爆电气设备（包括连接电缆及接线盒等关联设备）的某个部件（部位）有一处不符合GB3836.1－2000《爆炸

性气体环境用电气设备第1部分：通用要求》、GB3836.2－2000 《爆炸性气体环境用电气设备第2部分：隔爆型:“d”》、GB3836.13－1997 《爆炸性气体环境用电气设备第13部分：爆炸性气体环境用电气设备的检修》、《煤矿安全规程》（2012年版）及其它相关法规条款规定，并且是可能引发瓦斯、煤尘爆炸及人员伤亡事故的隐患。

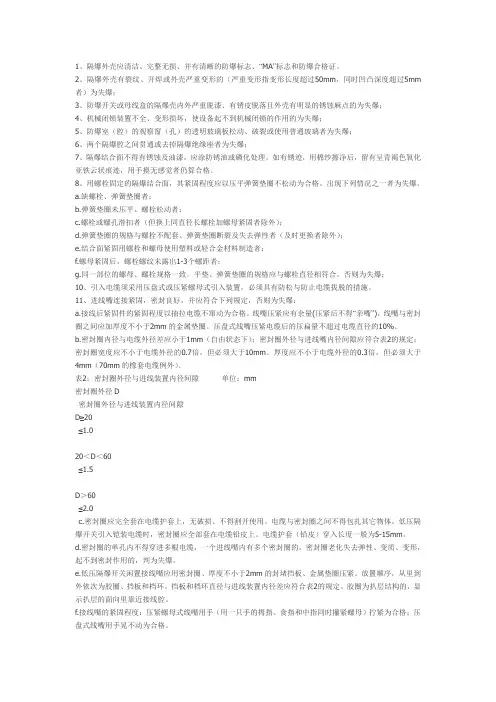

4.隔爆外壳

隔爆外壳有裂纹、开焊，或面积在50cm2范围内，变形长度超过50mm，且凹凸深度超过5mm为失爆。

隔爆金属外壳表面有大于实际壁厚15%或深度大于0.5mm，面积大于1cm2(不含漆皮)的氧化层脱落为失爆。

凡是安装有轴承转轴且穿过隔爆外壳壁的地方均应设置隔爆轴承

盖，否则为失爆。

隔爆设备的隔爆腔之间严禁直接管通，必须保持原设计的隔爆性

能，否则为失爆。

隔爆外壳上透明件（如观察窗或灯具的透明罩）破裂、松动，表

面伤痕或磨损深度大于1mm（含1mm）为失爆。

隔爆外壳上观察窗内密封衬垫应同时符合以下要求：衬垫必须具

有一定强度的金属或金属包覆的不燃材料制成；衬垫的厚度不能小于

2mm；衬垫接合面宽度：当外壳容积不大于100cm3时，不小于6mm；当外壳容积大于100cm3时，不小于9.5mm；衬垫牢固程度：安装后的衬垫，结构上应保证不会脱落，在外壳内产生爆炸压力时也不会被

挤出。其中有一项不符为失爆。（GB3836.2－2000 附录D）

禁止用溶剂擦洗塑料透明件，不允许对透明件重新胶粘或修理，

只允许用原制造厂规定的配件替换，否则为失爆。（GB3836.13－1997：5.2.7）

5.隔爆结合面

5.1非螺纹隔爆结合面的间隙和宽度应符合表1的规定，否则为失

爆。（GB3836.2－2000 表1）

表1 I类外壳隔爆接合面的最小宽度和最大间隙

接合面宽度L （mm）与外壳容积V(cm3)对应的最大间隙a V≤100V＞100

平面接合面和止口接合面

6≤L＜12.5 0.30 —

12.5≤L＜250.40 0.40

25≤L0.50 0.50 操纵杆和轴b

6≤L＜12.5 0.30 —

12.5≤L＜250.40 0.40

25≤L0.50 0.50 带滑动轴承的转轴c

6≤L＜12.5 0.30 —

12.5≤L＜250.40 0.40

25≤L＜400.50 0.50

40≤L0.60 0.60

带滚动轴承的转轴d

6≤L＜12.5 0.450 —

12.5≤L＜250.60 0.60

25≤L0.750 0.750

a 参见GB3836.2－2000 表1的注2

b 参见GB3836.2－2000 表1的注3

c 参见GB3836.2－2000 表1的注4

d 参见GB3836.2－2000 表1的注5

5.2 螺纹结合面的最小啮合扣数为5扣，当容积大于100cm3时，

最小轴向啮合长度为8mm；当容积不大于100cm3时，最小轴向啮合长度为5mm；螺纹精度不低于3级，螺距不小于0.7mm；对于圆柱形螺纹，螺纹部分至少有8mm长度，并且至少6扣螺纹；螺纹接合面须有防止自行松脱的措施。其中一项不符为失爆。

（结合GB3836.2－2000：5.3附录C4、附录D1.3《煤矿矿井机电设备完好标准》1.2.5的内容制定）

5.3 胶粘接合面的接合面宽度应符合表2规定，否则为失爆。

（GB3836.2－2000：5.5）

表2胶粘接合面的接合面宽度

外壳容积V(cm2) 接合面宽度L（mm）

V≤10L≥3

10＜V≤100L≥6

V＞100L≥10

5.4 快开式门或盖因变形打不开造成隔爆接合面间隙大于或隔爆

接合面有效宽度小于表1规定值为失爆。

5.5 防爆结合面的表面平均粗糙度Ra应不超过

6.3μm，否则为失爆。（GB3836.2－2000：5.2.2、《煤矿矿井机电设备完好标准》 1.2.4）5.6 偶然机械伤痕，其深度宽度均不超过0.5mm，其剩余无伤隔爆面有效长度L＇不小于规定宽度L的三分之一，伤痕两侧高于无

伤表面的凸起部分必须磨平。有一项不符为失爆。（GB3836.13－1997：5.3.1.2）

5.7 在L和L＇的范围内，具有一段连续无伤隔爆面的有效长度L＇小于表3的规定时，为失爆。无伤隔爆面的有效长度L＇计算见图1。（GB383

6.13－1997：5.3.1.2）

表3 允许修复连续无伤隔爆面有效长度单位：mm

L或L140.0 25.0 15.0 12.5 8.0 L＇20.0 13.0 8.0 5.0 5.0

L=A+B+C

L=A+B
