基础组合体的读图方法

合集下载

组合体的读图方法(精)

组合体读图练习例4：通过面形分析法分析，切割型组合体由三部分组成。
组合体读图练习
例5：通过面形分析法分析，切割型组合体是四棱柱切去三部分组成
Hale Waihona Puke 【例6】如图所示主、俯视图，补画其左视图
具体作图步骤
（a）补画半圆筒左视图
（b）补画竖板左视图
例7：读懂如图所示的鞍式支座主、俯视图，并补画出其左视图。
【资源库】“补画鞍式支座左视图”动画演示
画图步骤
（a）
（b）
（c）
（ d）
（a）
（b)
①分析视图，划分线框。从反映组合体形状特征的主视图入手，将主视图划分为图（b）所示的四个封闭线框。 ②对照投影，想出形体。线框Ⅰ为部分空心圆柱（鞍形板），线框 Ⅱ为矩形板，线框Ⅲ为连接Ⅰ、Ⅱ结构的支撑板，线框Ⅳ主视图中有两条短粗实线，所以为梯形板。
例8：读懂如图所示的鞍式支座主、俯视图，并补画出其左视图。 ③确定位置，想出整体。读懂各基本体的形状后，再分析它们的相对位置及其表面连接关系，综合想象出组合体的形状，如图（a）所示。 ④补画左视图。读懂了组合体视图并构想出其结构形状后，按照组合体视图的画图方法，一个基本体一个基本体地补画出左视图。
职业教育应用化工技术专业教学资源库《化工设备认知与制图》课程
组合体的读图方法
吉林工业职业技术学院
组合体的读图
（1）组合体的读图要领组合体读图时要将各个视图联系起来看，明确图中图线和线框的含义。 ①视图中的图线可表示：面与面交线的投影；平面或柱面的积聚投影；曲面轮廓素线的投影。 ②视图中封闭的的线框可表示：体的投影；孔洞的投影；面的投影。面可能是平面、曲面，也可能是平曲组合体。 ③两线框如有公共线，则两个面一定是相交或错开。线框中套线框，不是凸出就是凹入。

组合体视图的读图方法

03
形体分析法在读图中的应用
形体分析法原理及步骤
分离出基本形体
从组合体中分离出基本形体，并分析其形状特征。
分析组合方式
分析各基本形体之间的组合方式，如叠加、挖切等。
01
原理
形体分析法是将组合体分解为若干个基本形体，分析各基本形体的形状、相对位置及组合方式，从而读懂组合体视图的方法。
02
03
04
确定相对位置
确定各基本形体之间的相对位置关系。
典型形体结构特征识别
长方体
六个矩形面，三组平行且相等的棱。
圆柱体
一个圆形底面和一个侧面，侧面为矩形或平行
四边形。
圆锥体
一个圆形底面和一个侧面，侧面为三角形或扇
形。
球体
一个连续曲面的立体图形，任意截面均为圆。
复杂结构形体简化处理
忽略细节特征
关键线条
关键线条是指能够反映组合体形状和结构特征的主要线条，如轮廓线、轴线、对称线等。识别关键线条有助于快速准确地理解视图所表达的信息。
轮廓线识别
轮廓线是组合体在投影面上的外缘轮廓，它反映了组合体的整体形状和大小。在读图时，应注意识别轮廓线的形状、走向和转折点，以便正确想象出组合体的外形。
辅助线在解题过程中作用
虚实线是表达组合体各部分相互位置关系的重要手段，应注意区分。
注意视图中的对应关系
在分析视图时，应遵循投影规律，避免出现形状和结构上的误解。
注意视图中的投影规律
在分析视图时，应注意各部分之间的对应关系，避免出现错误判断。
避免忽略细节信息
在读图过程中，应注意观察和分析视图中的细节信息，避免忽略重要信息导致判断错误。
利用已知条件进行推理判断

读图的基本方法

读图的基本方法
2）对投影想形状、
定位置。
根据“长对正、宽相等、高平齐”的投影关系，用丁字尺、分规分别找出每一个线框的在其他投影面上的投影，再根据每一线框的多面投影，构想它所表示的基本体的形状和各基本体之间的相对位置。
例读组合体的三视图
读图的基本方法
2）对投影想形状、
定位置。
根据“长对正、宽相等、高平齐”的投影关系，用丁字尺、分规分别找出每一个线框的在其他投影面上的投影，再根据每一线框的多面投影，构想它所表示的基本体的形状和各基本体之间的相对位置。
a’ b’
正垂面与圆柱体A的交线
正垂面与圆柱体B的交线
A圆柱体的上端面为平面，下端有一正垂面P，正垂正垂面P
面与圆柱体A、B的交线
A
均为椭圆；
正垂面P
a
b
B
柱体。
R
Q AP
读图的基本方法
3）分析面与面的交线
当物体的局部结构复杂时，应分析面与面的交线。平面与平面相交，交线为直线；平面与曲面相交，交线为平面曲线；曲面与曲面相交，交线一般为空间曲面。交线的性质不同，其作图方法也不相同。
图示的组合体，主视图上有两个粗实线线框，对应俯视图为两个圆，所以该组合体的外形是：A为半个小圆柱体，B为大圆柱体。
读图的基本方法
读组合体视图的基本方法有形体分析法和线面分析法。
对于堆积式组合体，一般用形体分析法读图；对于切割式组合体，一般先用形体分析法判断其原形，再用线面分析法进一步确定每一个面的位置和形状。
1 形体分析法读图
形体分析法读图的步骤一般是先分析视图，明确投影关系。以主视图为中心，结合其它视图，用形体分析法把组合体分解成若干个组成部分；再根据投影联系，从主要部分入手，逐个分析各个基本体的形状及其相对位置；最后综合各组成部分的形状和位置想象组合体的整体结构。

读组合体视图形体分析法课件

3
练习3
给出一组合体三视图，求根据材料颜色标注绘制出其立体图。
THANKS.
正确
尺寸标注必须符合国家标准关规定，能误。
完整
尺寸标注必须齐全，能遗漏任何必尺寸。
清晰
尺寸标注必须清晰明易理解。
尺寸标注方法
线性标注
标注长度、宽度高度等线性尺寸。
角度标注
标注角度尺寸。
半径标注
标注圆弧半径尺寸。
直径标注
标注圆或圆弧直径尺寸。
尺寸标注注意事项
注意单位统一
01
标注尺寸时，必须使统一单位，如毫米、厘米、米等。
02
法Байду номын сангаас
主视图选择
选择正立位置
避免过多剖面线
将组合体放置正立位置，便更好展示其形状特征。
主视图中尽量减少剖面线使便更清晰表达组合体外部轮廓。
考虑形状特征
选择能够突出组合体形状特征方向作主视图。
其他视图配合
左视图俯视图
通过左视图俯视图补充主视图所能表达部。
剖面视图
需表达内部结构时，可使剖面视图补充表达。
局部视图
某些难表达部可使局部视图补充说明。
视图间应关系
方向应
各视图方向应一致，便理解比较。
投影关系
根据投影关系，判断各视图间应关系，得出正确形状判断。
交线应
各视图中交线应相互应，帮助判断组合体形状结构。
组合体形体析法
03
形体析法概念
形体析法
通过组合体各组成部进行识别、析，从而理解其整体结构形状方法。
步骤四
验证析结果，确保与实际组合体相符。
形体析法应实例
实例一

工程图学Ⅰ(11)组合体读图

先看整体形状，后看细节形状。
3、综合起来想整体
4、面形分析攻难点
一般可以用以下的投影规律来判断其空间形体：
1、如各个投影图上全是直线，它必是多面体；如有斜线，形体上有斜面；
2、如各个投影图上均无斜线，又无曲（弧）线，（全是分别平行于坐标轴的图线），其形体中的各个表面均是平行面；
3、如投影图上有曲（弧）线，形体上必有曲面；
4、当投影图上分别有曲（弧）线，又有斜线，这时的斜线，可能不表示空间形体上有斜面，而是表示两个曲面的交线。
一般情况下，视图中的一个封闭线框代表物体上一个面的投影，不同线框代表不同的面。
作业：
8-10（2、3、4、5、7、9、11~15）
4当投影图上分别有曲弧线又有斜线这时的斜线可能不表示空间形体上有斜面而是表示两个曲面的一般情况下视图中的一个封闭线框代表物体上一个面的投影不同线框代表不同的面

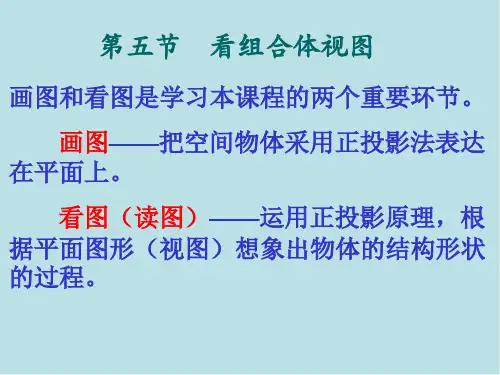

第五节看组合体视图
画图和看图是学习本课程的两个重要环节。
画图——把空间物体采用正投影法表达在平面上。
看图（读图）——运用正投影原理，根据平面图形（视图）想象出物体的结构形状的过程。
一、看图时要注意的几个问题
1、要把几个视图联系起来进行分析
2、要找出特征视图
物体的形状特征反映最充分的那个视图——特征视图
形状特征视图
位置特征视图
——最能反映物体位置特征的那个视图。
位置特征视图
3. 应明确视图中的图线和封闭线框的空间含义
Ⅳ Ⅱ
Ⅰ
Ⅲ
4. 要注意视图中反映形体之间连结关系的图：
以主视图为主，弄清楚图纸上各个视图的名称与投影方向。
抓特征：
找出反映物体特征较多的视图，以便了解大致形状。

组合体的画图与读图

下一页返回
5.1组合体的构成
5.1.2 组合体的表面关系
当基本体组合在一起时，各形体相邻表面之间按其表面形状和相对位置不同，连接关系可分为:共面、不共面、相交和相切四种情况。连接关系不同，连接处投影的画法也不相同。
(1)共面当相邻两个形体的表面平齐时，中间不应有线隔开，如图5-2所示。
上一页下一页返回
5.3 组合体三视图的读图
2.视图中的一个封闭线框表示 .平面的投影，如图5-12中所示的线框1' .曲面的投影，如图5-12中所示的线框2" .复合面的投影，如图5-12中所示的线框3' .通孔的投影，如图5-12中所示的线框4。
上一页下一页返回
5.3 组合体三视图的读图
项目十三剪力墙配筋操作(一)
（４）剪力墙开洞时，应在洞口两侧配置边缘构件，且洞口上、下边缘宜配置构造纵向钢筋。
（５）在剪力墙中的连梁、暗梁和边框梁侧面纵筋和拉筋构造见图１３-４剪力墙竖向钢筋穿越ＡＬ、ＬＬ、ＢＫＬ配筋构造：当设计未注写时，侧面构造纵筋同剪力墙水平分布筋；拉筋直径：当梁宽≤３５０ｍｍ时，为６ｍｍ；梁宽＞３５０ｍｍ时，为８ｍｍ，拉筋间距为两倍箍筋间距，竖向沿侧面水平筋隔一拉一上一。页应下注一页意返回
右侧面与空心圆柱的外圆柱面相交，两空心圆柱 V 的
内外圆柱面分别相贯。整个轴承架左、右呈对称状。
上一页下一页返回
5.2组合体三视图的画法
(2)选择主视图:如图5-8(a)所示的A向作主视图方向。 (3)比例和图幅:本例比例取1:1 (4)布图:画出各视图的基准线，如图5-9(a)所示。 (5)画底稿:如图5-9(b)-图5-9(f)所示。应注意相交表
上一页下一页返回

6-4 组合体的读图.

点击图片见动画过程
2.用线面分析法读图
运用点、线、面投影特征，分析线、线框含义：
线(视图中的线)—交线、外形素曲面）、复合面(两个或两个以上表面光滑连接）、空心结构
运用投影特征，分析线、线框空间位置。最后综合想象整个组合体形状。
线面分析法举例
想象出组合体的整个形状。
6.4.2 组合体的读图步骤 • 初步了解
• 投影分析
• 综合想象
4′
1′
例 1：：例 1：例 1
3′
1.初步了解
6′ 2′
2.投影分析 3.综合想象
5′
(a)三面视图
(b) 形体 Ⅰ、Ⅳ 的三面视图
Ⅳ
Ⅰ
Ⅲ
Ⅵ
(c) 形体 Ⅱ、Ⅴ、Ⅵ 的三面视图 (d) 形体 Ⅲ 的三面视图 Ⅴ Ⅱ
3″ (4″ ) 2″
Ⅰ
Ⅱ Ⅴ
Ⅰ 与Ⅱ 叠起来画 (b)
Ⅳ
Ⅲ
(c) 画切去的 Ⅲ 与Ⅳ
(d) 画切去的Ⅴ
例：读轴承盖主、左视图补画俯视图
点击图片见动画过程
分析各组成部分时应注意：看视图,抓特征

看视图
以主视图为主，配合其它视图,进行初步的投影分析和空间分析。

抓特征（形状特征和位置特征）
找出反映各组成部分特征较多的视图，在较短的时间里，对物体有个大概的了解。
形状特征视图 ——最能反映物体形状特征的那个视图。例：
形状特征视图
形体分析法举例 1
4′ 3′ 2′
1
1′
(a) 三面视图
2
4
(b) 形体Ⅰ的三面投影
(c) 形体Ⅲ的三面投影
3
(d) 形体Ⅱ、Ⅳ的三面投影

组合体的读图

正垂面的水平投影和侧面投影为类似形——六边形
铅垂面的正面投影和侧面投影为类似形— —“『 ”形的六边形
(2). 分析面的相对位置
视图中的每个封闭线框表示组合体上的一个表面或孔洞，那么相邻的封闭线框除孔洞外通常是物体的两个表面，因此，视图上任何相邻的封闭线框，除通孔外，一定是物体上的两个面的投影，弄清它们之间的相对位置（即前后、左右、高低位置）以及它们对投影面的相对位置，对读懂视图有很大帮助。下面举例说明：
形体3的空间形状
形体3是中间钻孔并有键槽的U形柱
步骤3 综合起来想整体：在分别想出各部分的形状后，即可根据它们之间的相对位置和连接关系想象出组合体的整体形状。
2 3
1
这是一个前后对称由一个长方形底板、一个长方块和一个U形柱组成的组合体，形体2和形体3的宽度相等，前后表面共面连接在一起，叠加到底板上。
梯形槽
长方形槽
补画长方形槽和梯形槽的左视图：它
们的左视图都为矩形。
切槽后的空间形状
步骤3 检查、修改后描深
注意：切槽后，此处应改画为虚线
最后完成的左视图
读形状比较复杂的组合体的视图时,在运用形体分析法的同时,对不易读懂的部分常用线面分析法。
2、线面分析法: 通过对投影、分析线和线框的含义，识别各表面的形状、相对位置，然后综合起来想出组合体的整体形状。
4´ 3´ 2´ 1´
把主视图分成四个线框：1´、2´、3´、 4´，它们各自代表四种形体。
2 1 4 3
根据主、俯视图“长对正”的投影关系，在俯视图上找出这四个线框所代表的形体的水平投影。
步骤1 形体分析：分线框、对投影，想象出各组成形体的形状（续1）
4´

7组合体的画图与读图分析

基本立体的尺寸注法
1)长方体——三个尺寸 3）正六棱柱——两个尺寸
2)四棱锥——三个尺寸
括号中的尺寸19.6为参考尺寸。注意: 正六边形，一般标注对边距离尺寸，而非对角线长度尺寸。
基本立体的尺寸注法
4)圆柱 ——二个尺寸
5)圆锥 ——二个尺寸
6)圆球 ——一个尺寸
7.4.2 、被截切基本几何体和相交体的尺寸标注
⑴.分解视图
从主视图着手，将图形分解成若干部分，如图中的1、2、3三个部分
⑵.投影关系
根据视图间投影规律，找出分解后各组成部分在各视图中的投影
⑶.单个想象
根据分解后各组成部分的视图想象出各自的空间形状，如图所示
⑷.综合想象
在明确各组成部分形状和位置的基础上，分析它们之间的构成形式，最后综合想象出该视图所表示的支座的完整形状
第7章组合体的画图与读图
• 7.1 概述 7.2 画组合体的投影图 7.3 组合体的读图 7.4 组合体的尺寸注法 7.5 组合体的构型设计
7.1 概述
一、组合体的组成方式（2类4种） 1 叠加
2 挖切
二、组合体相邻表面之间的结合关系
1).对齐
如图所示，形体上、下两部分的长度相等，两者左右端面是对齐的，位于同一平面上。因此，在此端面连接处就不应该再画线（见左视图）
❖当组合体出现交线时，不可直接标注交线的尺寸，而应该标注产生交线的形体或截面的定形、定位尺寸。
2.读图的方法
1).常用的读图方法
形体分析法、线面分析法
2).各种方法的应用场所
形体分析法一般用于叠加及综合类组合体；线框分析法一般用于切割类组合体
3).形体分析法
根据已知视图，将图形分解成若干组成部分，然后按照投影规律和各视图间的联系，分析出各组成部分所代表的空间形状及所在位置，最终想像出整体形状

第四章组合体(2)----组合体的识读共63页文档

组合体投影图的识读
组合体投影图的识读是指：给定V、 H、W，想象其空间真实形状。
02.06.2020
福州大学机械工程及自动化学院
1
02.06.2020
福州大学机械工程及自动化学院
2
一.组合体投影图识读要领
1．几个投影图联系起来看
一个投影图不能确定形状
02.06.2020
福州大学机械工程及自动化学院
3. 定位置，想整体
02.06.2020
福州大学机械工程及自动化学院
17
线面分ቤተ መጻሕፍቲ ባይዱ法读图总结
运用线、面的投影规律，分析视图中图线和线框所代表的意义和相互位置，从而看懂视图的方法，称为线面分析法。这种方法主要用来分析视图中的局部复杂投影。
看图时要注意：平行面的投影具有实形性和积聚性垂直线的投影具有实长性和积聚性垂直面的投影具有积聚性和类似性一般位置面的投影具有类似性
物体形状
修正
物体的投影图
物体形状
02.06.2020
福州大学机械工程及自动化学院
16
形体分析法读图总结
形体分析法是看组合体视图的基本方法。把比较复杂的视图，按线框分成几个部分，运用三视图的投影规律．分别想象各形体的形状及相互连接方式，最后综合起来想出整体。
看图的一般步骤：
1．分视图，划线框
2．对投影，想形体
水平投影为形状特征投影图
02.06.2020
福州大学机械工程及自动化学院
8
一.组合体投影图识读要领
1.几个投影图联系起来看 2.找出反映组合体形状特征和位置特征的投影图
位置特征投影图
02.06.2020
福州大学机械工程及自动化学院

组合体的读图及尺寸标注

形体分析法读图步骤
⑴ 假想将主视图划分为A、B、C、…若干个封闭图块；
⑵ 找出各图块在其它视图上对应的投影，逐个想象出各部
分的空间形象和相对位置；
⑶ 综合起来想象整体。精选可编辑ppt
13
返回
【例题1】
精选可编辑ppt
14
返回
精选可编辑ppt
15
精选可编辑ppt
16
【例题2】
C B
A
精选可编辑ppt
精选可编辑ppt
5
1. 要把几个视图联系起来进行分析
精选可编辑ppt
6
返回
精选可编辑ppt
7
返回
2.注意抓特征视图
形状特征视图 —最能反映物体形状特征的那个视图。
形状特征视图
精选可编辑ppt
8
返回
注意抓特征视图
位置特征视图 —最能反映物体位置特征的那个视图。
精选可编位辑p置pt 特征视图
54
精选可编辑ppt
55
例：补画三视图中所缺的线。
精选可编辑ppt
56
补全视图中遗漏的图线
精选可编辑ppt
57
返回
6三.3、组合组合体体的的尺尺寸寸标标注注
一、组合体尺寸标注的基本要求
(1)正确尺寸标注符合国家标准的规定，即严格遵守国
家标准《机械制图》(GB4458.4-84)的规定。 (2)完整
要能完全确定出物体的形状和大小，不遗漏，不重复，不多注。 (3)清晰
尺寸的布局要清晰,便于看图和查找尺寸。
精选可编辑ppt
58
二、常见基本形体的尺寸标注
1. 几何形体的尺寸标注
()

中职机械制图教案：读组合体视图的方法与步骤

中等专业学校203-2024-1教案
教
学内容但实际上是四种不同形状物体的俯视图。

所以，只有把俯视图与主视图联系起来识读，才能判断它的形状。

由此可见，读图时必须将给出的全部视图联系起来，才能想象出物体的形状。

2.明确视图中线框和图线的含义
（1）视图上的每个封闭线框通常表示物体上一个表面（平面或曲面）投影。

如图所示的主视图中有四个封闭线框，对照俯视图可知，线框a’、b’、c’分别是六棱柱前三个棱面的投影，线框d’则是前圆柱面的投影。

（2）相邻两线框中有小线框，则表示物体不同位置的两个平面。

（3）视图中的每条图线可能是立体表面具有积聚性的投影。

识读组合体投影图

工程形体的表达方法
第 13 页
【例5-3】试根据图5-20所示的投影图，想象出该形体的形状。
分析：（1）形体分析。该形体的大致形状是由梯形块组成的，其水平投影可看成是由3个封闭线框组成，但正面投影和侧面投影无法分成3个封闭线框。因此，可初步从线框较多的水平投影着手，逐个线框分析其形状。
图5-16 分析图线的含义
工程形体的表达方法
第8 页
二、识读组合体投影图的基本方法
识读组合体投影图的基本方法有形体分析法和线面分析法。
1．形体分析法
用形体分析法读组合体投影图的基本思路如下：（1）从能够反映物体主要形状特征的投影图入手，以轮廓线所构成的封闭线框为基本单元，将正面投影图分为几个相对独立的部分（线框），每个独立的部分（线框）基本上可对应某些简单形体的一个投影。（2）按“三等关系”在其他投影图上找出每个线框所对应的投影，然后想象出这些线框所代表的简单形体的形状。（3）分析各简单形体之间的相对位置关系，综合想象出整个物体的形状。
工程形体的表达方法
第5 页
3．注意利用虚线分析相关部分的形状和位置
利用好虚线这个“不可见”的特点对看图很有帮助，尤其对想象其形体、表面或交线的位置（该部分处于物体的“中部”或“后部”）非常有用。如图5-14所示正面投影图中的三角形，图（a）为实线，说明从前向后看时该直角三棱柱的轮廓线均可见，故该三棱柱是叠加在形体上的；图（b）为虚线，说明从前向后看时该三棱柱不可见，故该三棱柱是在基本形体上切割而成的。
形体分析法和线面分析法是相互关联的，不能截然分开。一般情况下，对于较复杂的图形，先从形体分析获得形体的大致整体形状后，不清楚的地方再针对每一条图线和每一个封闭线框加以分析，以弥补形体分析的不足。由此可见，识读组合体投影图是以形体分析法为主，结合线面分析法综合想象得出组合体的全貌。

工程制图课件 09读组合体的三视图

例1：
例:2：
读图要点——形状特征视图
❖ 读图时，应首先关注那些能识别出立体基本形状特征信息的特征视图。
❖ 反映立体形状特征的视图被称为形状特征视图。
形状特征视图
—
——
读图要点——位置特征视图 ❖ 反映组成部分位置特征的视图被称为位置特征视图。
位置特征视图
位置特征视图
读图要点——找到特征视图
读图要点——线框的含义
❖ 图线将视图划分为若干个封闭线框，每个线框可以表示：
➢ 一个平面的投影；
➢ 一个曲面的投影；
➢ 若干相切的表面的投影。
➢孔
通孔
圆柱面
平面
若干个光滑过渡的面
读图要点——显真性、积聚性和类似性
❖ 面在三视图中的投影，是显真性投影，或者积聚为线，或者为边数相同、形状相似的类似形。
第9讲
组合体—读组合体的三视图
LOGO
读三视图时应当注意的问题形体分析法读图线面分析法读图
组合体空间构型
目录
读图要点——掌握基本规律和基本形体
读图就是根据物体的已知视图想象出它的空间结构形状。读图时应当掌握：
正投影的基本特性：显真性、积聚性、类似性。基本视图的投影规律：长对正、高平齐、宽相等。
先看容易确定的部分，后看难以确定的部分；先看某一组成部分的整体形状，后看其细节部分的形状。
Hale Waihona Puke 组合体空间构型❖ 根据一个视图构思立体形状，并画出其它视图。 ❖ 两个相邻线框所代表的面一定不在同一个面上。它们在空
间一定或凸出，或凹入，或相交。
组合体空间构型
❖ 凹凸构思凹凸构思是根据相邻两表面的凹凸层次关系，构
❖ 两个正平面。 ❖ 两个水平面。 ❖ 一个台阶孔。

组合体视图读图的基本方法

似性)分析组合体各部分的形状和相对位置，从而想
象出组合体的整体形状。
xxx工业大学机械工程学院制图教研室
一般情况下，叠加型组合体，采用形体分析法读图。但对于一些较复杂的、特别是切割型组合体，需在形体分析法的基础上，采用线面分析法读图。
形体分析法读图的步骤：
1.看视图抓特征
以主视图为主，配合其它视图,进行初步的空间分析和投影分析,在较短的时间里，对物体有个大概的了解。
3.综合起来想整体
xxx工业大学机械工程学院制图教研室
小结
组合体视加型组合体，一般采用形体分析法读图。但对于较复
杂的切割型组合体，需在形体分析法的基础上，采用线面分
析法读图。
形体分析法读图步骤：
1.看视图抓特征； 2.分解形体，对投影，想象各部分的空间形状；
3.由xx组x合工方业式大和相学对机位械置，工综程合学起来院想制整图体。教研室
xxx工业大学机械工程学院制图教研室
2.分解形体,对投影
• 分解形体—参照特征视图，将视图划分为不同
的封闭线框，分解形体;
• 对投影—利用“三等”关系，找出每个线框对
应的三个投影，想象出它们的形状。
3.综合起来想整体
在看懂每个组成部分形状的基础上，进一步分析它们之间的组合方式和相对位置关系，从而想象出整体的形状。
xxx工业大学机械工程学院制图教研室
例题1：
1.看视图抓特征
2.分解形体 3.对投影，想象各
部分的空间形状
4.由组合方式和相对位置想整体
xxx工业大学机械工程学院制图教研室
例2：
1.看视图抓特征
xxx工业大学机械工程学院制图教研室
2.分解形体对投影，想象各部分的空间形状

组合体的读图方法—形体分析法

析法
❖ 组合体的读图：根据组合体的V、H、W投影图，想象出它的形状和结构。
❖ 组合体读图的基本要领
视图中每一条图线的含义
垂直面的投影积聚线
平面与平面的交线平面与曲面的交线
曲面的轮廓线
❖ 组合体读图的基本要领
❖ 组合体读图的基本要领视图中封闭线框的含义：1.代表一个平面，2.代表一个曲面。
❖ 在视图中找对应投影关系的方法 3、利用线框分析立体表面的相对位置关系;
❖ 在视图中找对应投影关系的方法 4、利用投影图中的图线识别形体和它们的相互位置;
❖ 在视图中找对应投影关系的方法 5、将空间想象和投影分析相结合构思空间物体。
投影分析和空间想象
已知投影图
物体形状
对照完全符合
修正物体的投影图
圆锥面圆柱面
平面
❖ 在视图中找对应投影关系的方法 1、几个视图联系起来看；
❖ 在视图中找对应投影关系的方法 2、从反映形状特征和位置特征的图来捕捉物体的主要特点;
❖ 在视图中找对应投影关系的方法 2、从反映形状特征和位置特征的图来捕捉物体的主要特点;
位置特征视图
❖ 在视图中找对应投影关系的方法 3、利用线框分析立体表面的相对位置关系;
想象
物体的形状
01 形体分析法在投影分析的基础上，将各线框和其他投影对应起来，
分析所处位置，想象局部形状，再将各部分综合起来想象出整个物体的形状和组合形式。
02 线面分析法
具体步骤： ❖ 分线框
把主视图分解为几个封闭的实线框、虚线框或实线与虚线框。
❖ 对投影根据投影规律在其他视图上找相应的线框，想象出形体。
❖ 识别形体根据各部分两视图的投影特点想象出形体，并确定它们之间的相对位置。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4.4 组合体的读图方法
一、基本规律
1.注意抓特征视图
形状特征视图 ——最能反映物体形状特征的那个视图。
俯视图为形状特征视图
位置特征视图
——最能反映ቤተ መጻሕፍቲ ባይዱ体位置特征的那个视图。
位置特征视图
⒉ 注意线、框的意义
⒊ 善于构思空间物体
始终把空间想象和投影分析相结合
投影分析、空间想象
已知视图
物体形状
修正
课题: 组合体的读图方法教学目的: 通过讲解读图的基本要领、基
本方法，使学生建立由平面到空间的想象力。
教学重点：形体分析法、线面分析法教学难点：线面分析法教学方法：讲、练结合；二、三维结合
复习回顾
• 形体分析法组合体----分解----分析----解题
• 画组合体视图 1.选比例、定图幅 2.布置视图，画出作图基准线 3.逐个形体三视图绘制 4.检查加深
4×
4×
R
不好！
好！
⒉ 同心圆柱的直径尺寸，最好注在非圆的视图上。
4×
4×

不好！
好！
⒊ 相互平行的尺寸，应按大小顺序排列，小尺寸在内，大尺寸在外。
不好！
好！
小结
一、形体分析法是组合体的画图、读图和尺寸标注的一种行之有效的基本方法，要很好掌握。组成形式及表面过渡关系
2.看图的步骤：
• 抓特征分解形体
以主视图为主，配合其它视图，找出反映物体特征较多的视图，从图上将物体分解成几部分。
• 对投影确定形体
利用“三等”关系，划分出每一部分的三个投影，想象出它们的形状。
• 线面分析攻难点
当形体由切割方式形成时，常采用线面分析法对形体主要表面的形状进行分析，进而准确地想象出形体的形状。
当组合体的某一方向具有回转结构时，由
于注出了定形、定位尺寸，该方向的总体尺寸
不再注出。
①
②
R
2×
×
2×
×
R
×
例：标注轴承座的尺寸

基准
2×
R
基准
基准
步骤：
① 形体分析
② 确定尺寸基准
③ 标注各形体的定形、定位尺寸
④ 标注总体尺寸
四、尺寸的清晰标注
⒈ 应尽量标注在视图外面，以免尺寸线、尺寸数字与视图的轮廓线相交。
二、画图时，一定要在形体分析的基础上“分块逐块画”，要注意分析形体之间的组合方式及表面过渡关系，避免发生多线和漏线。
三、对于用切割方法形成的组合体，有时需借助面形分析方法进一步分析表面的形状特征及投影特性，以便准确地想象出物体的形状和正确地画出图形。
四、标注尺寸时一定要在形体分析的基础上逐个标注每个形体的定形、定位尺寸，同时注意正确选择尺寸基准。最后标注总体尺寸时要注意调整，避免出现封闭的尺寸链。
×
⒉ 当体的表面具有相贯线时，应标注产生相贯线的两基本体的定形、定位尺寸。
×
×
×

⒊ 对称结构的尺寸不能只注一半。
错误！
正确！
三、组合体的总体尺寸
总体尺寸有时可能就是某形体的定形或定位尺寸，这时不再注出。当标注总体尺寸后出现多余尺寸时，需作调整，避免出现封闭尺寸链。
例：
调整
有多余尺寸
• 综合起来想整体
抓住位置特征视图，分析各部分间的相互位置关系，综合起来想象出物体的整体形状。
例：已知物体的三视图，想象出物体的形状
Ⅰ Ⅱ Ⅲ
练习：求作俯视图
小结：
1. 形体分析法和线面分析法两者的读图步骤虽然相似，但形体分析法是从体的角度出发，划分视图所得的三个投影是一个形体的投影；而线面分析法是从面的角度出发，“分线框对投影”所得的三个投影是一个面的投影。
14
30
30
（28.5）
20
20
10
10
14 S25
25
30
30
25
25
二、一些常见形体的定位尺寸
⑴
⑵
基准
基准 ⑶
基准
基准
基准基准
基准
基准 ⑴ 一组孔的定位尺寸
⑵ 圆柱体的定位尺寸
基准
⑶ 立方体的定位尺寸
☆ 标注定形、定位尺寸时应注意的问题
⒈ 基本体被平面截切时，要标注基本体的定形尺寸和截平面的定位尺寸。
2. 形体分析法较适合于以叠加方式形成的组合体，线面分析法较适合于以切割方式形成的组合体。
3. 组合体的组合方式往往既有叠加又有切割，所以看图时一般不是独立地采用某种方法，而是两者综合使用，互相配合，互相补充。
例2：求作左视图
例3：求作左视图
P
P
p
例3：求作左视图
p
例4：求作左视图
● ●
● ●
●●
●
●
●
例4：求作左视图
5.4 组合体的尺寸标注
★ 标注尺寸的基本要求
正确：要符合国家标准的有关规定。完全：将确定组合体各部分形状大小及相
对位置的尺寸标注完全，不遗漏，不重复。清晰：尺寸布置要整齐、清晰，便于阅读。
★ 组合体的尺寸标注方法
基本方法：形体分析法
将组合体分解为若干个基本体和简单体，在形体分析的基础上标注三类尺寸。
⑴ 定形尺寸：
确定各基本体形状和大小的尺寸。
⑵ 定位尺寸：
确定各基本体之间相对位置的尺寸。
要标注定位尺寸，必须先选定尺寸基准。物体有长、宽、高三个方向的尺寸，每个方向至少要有一个基准。通常以物体的底面、端面、对称面和轴线作为基准。
⑶ 总体尺寸：
物体长、宽、高三个方向的最大尺寸。
一、常见形体的定形尺寸
物体的视图
物体形状
二、看图的方法和步骤
1. 基本方法形体分析法线面分析法
☆ 形体分析法
用“分线框、对投影”的方法分析出组合体由几个“体”组成，想象出各“体”的形状及相对位置关系及组合方式，最后综合想象出整体形状。
☆ 线面分析法
用“分线框、对投影”的方法分析物体各“面” 的形状，从而想象出物体的整体形状。
