RS-232通信模块设计教程
TTL-RS232模块SP3232学习手册
深圳市技新电子科技有限公司www.jixin.pro TTL-RS232SP3232EEN-L/TR V1.0.0.0 TTL-RS232模块SP3232学习手册1、模块介绍TTL-RS232模块以SP3232EEN芯片为核心，用于实现TTL/COMS电平和RS232电平的相互转换。
工作电压宽，兼容3.3V和5V系统。
TTL/CMOS数据输入/输出端均有LED指示数据收发状态。
工作电压：3.0V~5.5V芯片功耗：0.3mA（无负载,AMB=+25°,VCC=3.3V）最高波特率：235Kbps（RL=3kΩ，CL=1000pF）接口：DB9_母头，使用方便模块接口引脚功能表：Symbol（符号）Type（类型）Description（描述）VCC电源电源电压GND电源地R1OUT信号输出（对模块而言）RS232电平转TTL/CMOS电平，输出TTL/CMOS电平T1IN信号输入（对模块而言）TTL/CMOS电平转RS232电平，输入TTL/CMOS电平注：⏹VCC、GND：本模块需外部电源供电：3.0V~5.5V⏹R1OUT：DB9的3脚（R1IN）输入的RS232电平，转换为对应的TTL/CMOS电平，从此管脚输出⏹T1IN：此管脚接收TTL/CMOS电平（输入），转换为RS232电平，从DB9的2脚（T1OUT）输出 LED指示灯说明：⏹LED1：电源指示灯。
灯亮表明模块供电正常。
⏹LED2：RS232电平转换为TTL/CMOS电平的状态指示灯。
（灯闪表示正在进行数据通信）⏹LED3：TTL/CMOS电平转换为RS232电平的状态指示灯。
（灯闪表示正在进行数据通信）丝印说明：⏹元器件附近的“字符+数字”表示元器件编号⏹焊盘位置附近的“字符串”表示接口的引脚功能⏹“箭头”表示数据流的传输方向⏹DB9母头的焊盘位置附近的“数字”表示DB9母头的接口引脚标号DB9母头接口：⏹2脚（T1OUT）：将转换后的RS232电平输出⏹3脚（R1IN）：输入将要转换的TTL/CMOS电平⏹5脚（GND）：电压参考平面（地）⏹注：DB9母头只有这3个管脚有用，其余都为悬空状态深圳市技新电子科技有限公司www.jixin.pro TTL-RS232SP3232EEN-L/TR V1.0.0.0 焊盘C6、C7的作用：⏹C6并联在T1OUT（DB9母头的2脚）和地之间、C7并联在R1IN（DB9母头的3脚）和地之间。
rs232电路设计
rs232电路设计如何设计一个RS232电路？RS232是一种用于串行通信的标准接口协议，常被用于计算机与外部设备之间的通信。
在设计RS232电路时，需要考虑信号传输的稳定性、可靠性和抗干扰能力。
本文将从电路设计和信号传输两个方面详细介绍如何设计一个RS232电路。
第一步：电平转换RS232标准中规定，逻辑1表示为负电平（-3V至-15V），而逻辑0表示为正电平（+3V至+15V）。
这与电脑内部的通常使用正负逻辑电平表示逻辑1和逻辑0的方式有所不同。
因此，需要进行电平转换。
一般情况下，可以使用MAX232芯片进行电平转换。
MAX232芯片包含了发送和接收两个方向的转换电路，其工作原理是通过利用电容的充放电过程将+12V/+5V逻辑电平转换为-12V/-5V逻辑电平。
同时，也可以使用其它相似的芯片，只要能满足RS232电平标准即可。
第二步：电缆选择RS232电缆一般采用DB9或DB25接头连接计算机和设备。
在选择电缆时，需要注意以下几点：1. 信号引脚的连接：根据设备和计算机之间的连接需求，选择合适的引脚连接方式。
2. 电缆长度和质量：RS232标准规定，最大支持的电缆长度为50英尺（约15米），但为了保证信号传输的质量和稳定性，最好选择质量好的电缆，并保持电缆长度在15米以内。
3. 屏蔽和绝缘：由于RS232信号传输时很容易受到干扰，因此选择带有屏蔽层和绝缘层的电缆可以提高抗干扰能力。
第三步：电流限制和保护电路设计在RS232电路中，为了保护芯片和设备免受电流冲击和静电的损坏，可以加入电流限制和保护电路。
电流限制电路可以起到限制电流大小的作用，防止电流过大导致设备或芯片损坏。
保护电路可以防止静电产生的高压对芯片、设备和电缆造成损害。
第四步：调试和测试完成RS232电路的设计后，需要进行调试和测试，以确保电路正常工作。
可以使用示波器测量信号的波形和频率，使用终端仿真软件测试数据的发送和接收，以及测试连接的稳定性和可靠性。
RS232教程
串口通讯--接口电路 串口通讯 接口电路
能够完成上述“ 能够完成上述“串<- ->并”转换功能的电路，通常称为“通用异步收 并 转换功能的电路，通常称为“ 发器” 发器” （UART：Universal Asynchronous Receiver and Transmitter）, ： ） 典型的芯片有：Intel 8250/8251,16550。 典型的芯片有： 。
单工、 单工、半双工和全双工的定义
• 如果在通信过程的任意时刻，信息只能由 一方A传到另一方B 一方A传到另一方B，则称为单工。 • 如果在任意时刻，信息既可由A传到B，又 如果在任意时刻，信息既可由A传到B 能由B 能由B传A，但只能由一个方向上的传输存 在，称为半双工传输。 • 如果在任意时刻，线路上存在A到B和B到A 如果在任意时刻，线路上存在A 的双向信号传输，则称为全双工。Fra bibliotek实际应用
A
B
NULL MORDEM 的标准接法
2 1
2
3
4
NULL MORDEM 的标准接法
5
计算机串口通信常用连接
最简连接
简单连接
完全连接
其它通信方式

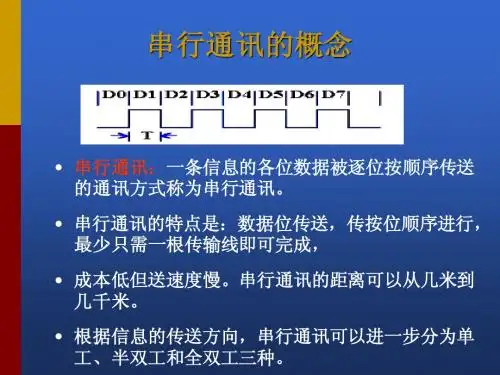

• 与外界的信息交换称为通讯。 与外界的信息交换称为通讯。 • 基本的通讯方式有并行通讯和串行通讯两种。 基本的通讯方式有并行通讯和串行通讯两种。 • 一条信息的各位数据被同时传送的通讯方式称为并 行通讯。 行通讯。 • 并行通讯的特点是：各数据位同时传送，传送速度 并行通讯的特点是 各数据位同时传送， 效率高， 快、效率高，但有多少数据位就 • 需多少根数据线，因此传送成本高，且只适用于近 需多少根数据线，因此传送成本高， 距离（相距数米）的通讯。 距离（相距数米）的通讯。
串口通信rs232课程设计
串口通信rs232 课程设计一、课程目标知识目标：1. 学生理解串口通信的基本概念，掌握RS232通信标准的基本原理和特点；2. 学生了解串口通信的硬件连接方式，掌握相关编程语言的串口通信库函数；3. 学生掌握数据帧的概念，能够解释串口通信中数据帧的结构和传输过程；4. 学生了解串口通信中的常见问题，如数据丢失、校验错误等，并掌握相应的解决方法。
技能目标：1. 学生能够运用所学知识，使用编程语言实现与外部设备的数据交换；2. 学生能够根据实际需求，配置串口参数，如波特率、数据位、停止位等；3. 学生能够利用串口调试工具进行数据收发测试，分析并解决通信过程中出现的问题；4. 学生具备实际操作能力，能够将理论知识应用到实际项目中。
情感态度价值观目标：1. 学生培养对计算机通信技术的兴趣，提高学习积极性；2. 学生在学习过程中，培养团队合作意识，学会与他人分享和交流；3. 学生通过实际操作，体验科技改变生活的魅力，增强创新意识；4. 学生认识到通信技术在国家发展和社会进步中的重要作用，树立正确的价值观。
课程性质：本课程为信息技术学科选修课程，以实践操作为主，理论联系实际。
学生特点：学生具备一定的编程基础，对通信技术有一定了解，但实际操作经验不足。
教学要求：注重理论与实践相结合，以学生为主体，充分调动学生的积极性和参与度，培养实际操作能力。
将课程目标分解为具体的学习成果，以便进行后续的教学设计和评估。
二、教学内容1. 串口通信基本概念：介绍串口通信的定义、作用及其在计算机通信中的应用；- 相关章节：教材第3章“串行通信基础”2. RS232通信标准：讲解RS232标准的基本原理、电气特性、信号线功能等；- 相关章节：教材第4章“RS232通信接口”3. 串口编程基础：介绍串口通信的编程方法，包括API函数、串口通信库的使用；- 相关章节：教材第5章“串口编程技术”4. 串口通信参数配置：讲解波特率、数据位、停止位、校验等参数的设置方法；- 相关章节：教材第6章“串口通信参数设置”5. 数据帧结构与传输过程：分析串口通信中数据帧的构成，讲解数据传输过程；- 相关章节：教材第7章“数据帧格式与传输”6. 常见问题及解决方法：列举串口通信中常见的问题，分析原因并给出解决方案；- 相关章节：教材第8章“串口通信故障分析与处理”7. 实践操作与案例分析：安排实际操作环节，结合教材案例，让学生动手实践；- 相关章节：教材第9章“串口通信应用实例”教学内容安排与进度：第1-2课时：串口通信基本概念、RS232通信标准；第3-4课时：串口编程基础、串口通信参数配置；第5-6课时：数据帧结构与传输过程、常见问题及解决方法；第7-8课时：实践操作与案例分析，总结与反馈。
课程设计 利用RS-232实现单片机与PC间的串行通信
内容提要单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。
单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。
相当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。
概括的讲：一块芯片就成了一台计算机。
它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。
同时，学习使用单片机是了解计算机原理与结构的最佳选择。
单片机内部也用和电脑功能类似的模块，比如CPU，内存，并行总线，还有和硬盘作用相同的存储器件，不同的是它的这些部件性能都相对我们的家用电脑弱很多，不过价钱也是低的，一般不超过10元即可......用它来做一些控制电器一类不是很复杂的工作足矣了。
我们现在用的全自动滚筒洗衣机、排烟罩、VCD 等等的家电里面都可以看到它的身影！......它主要是作为控制部分的核心部件。
它是一种在线式实时控制计算机，在线式就是现场控制，需要的是有较强的抗干扰能力，较低的成本，这也是和离线式计算机的（比如家用PC）的主要区别。
单片机是靠程序运行的，并且可以修改。
通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能，这是别的器件需要费很大力气才能做到的，有些则是花大力气也很难做到的。
一个不是很复杂的功能要是用美国50年代开发的74系列，或者60年代的CD4000系列这些纯硬件来搞定的话，电路一定是一块大PCB板！但是如果要是用美国70年代成功投放市场的系列单片机，结果就会有天壤之别！只因为单片机的通过你编写的程序可以实现高智能，高效率，以及高可靠性！由于单片机对成本是敏感的，所以目前占统治地位的软件还是最低级汇编语言，它是除了二进制机器码以上最低级的语言了，既然这么低级为什么还要用呢？很多高级的语言已经达到了可视化编程的水平为什么不用呢？原因很简单，就是单片机没有家用计算机那样的CPU，也没有像硬盘那样的海量存储设备。
RS232／RS485／RS422通信设计指南
第一篇RS232/RS485/RS422标准一、EIA RS ‐232C计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式。
由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。
在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。
RS ‐232‐C 接口（又称EIA RS ‐232‐C ）是目前最常用的一种串行通讯接口。
RS ‐232‐C 是美国电子工业协会EIA （Electronic Industry Association ）制定的一种串行物理接口标准。
RS 是英文“推荐标准”的缩写，232为标识号，C 表示修改次数，代表RS232的最新一次修改（1969），在这之前，有RS232B 、RS232A 。
它是在1970 年由美国电子工业协会（EIA ）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE ）和数据通讯设备（DCE ）之间串行二进制数据交换接口技术标准”。
RS ‐232C 接口定义(9芯)1、电气特性EIA ‐RS ‐232C 对电器特性、逻辑电平和各种信号线功能都作了规定。
在TxD 和RxD 上：逻辑1(MARK)=‐3V ～‐15V ，逻辑0(SPACE)=+3～＋15V在RTS 、CTS 、DSR 、DTR 和DCD 等控制线上：信号有效（接通，ON 状态，正电压）＝+3V ～+15V信号无效（断开，OFF 状态，负电压)=‐3V ～‐15V根据设备供电电源的不同，+‐5、+‐10、+‐12和+‐15这样的电平都是可能的。
2、连接器的机械特性由于RS ‐232C 并未定义连接器的物理特性，因此，出现了DB ‐25、DB ‐15和DB ‐9各种类型的连接器，其引脚的定义也各不相同。
最近，8管脚的RJ ‐45型连接器变得越来越普遍，尽管它的管脚分配相差很大。
RS232串口通信C++课程设计
m_ctrlComm.SetOutBufferSize(512); //设置输出缓冲区大小
//波特率9600，无校验，8个数据位，1个停止位
m_ctrlComm.SetSettings("9600,n,8,1");
{
// Construction
public:
CClass1Dlg(CWnd* pParent = NULL);// standard constructor
void OpenPort();
// Dialog Data
//{{AFX_DATA(CClass1Dlg)
enum { IDD = IDD_CLASS1_DIALOG };
DECLARE_MESSAGE_MAP()
};
//{{AFX_INSERT_LOCATION}}
// Microsoft Visual C++ will insert additional declarations immediately before the previous line.
#endif // !defined(AFX_CLASS1DLG_H__B8BA98C1_5D58_47BE_B664_E97E77EC5076__INCLUDED_)
CMSCommm_ctrlComm;
CStringm_strEditRXData;
CStringm_strEditTXData;
//}}AFX_DATA
// ClassWizard generated virtual function overrides
//{{AFX_VIRTUAL(CClass1Dlg)
RS-232串口通信程序设计
RS-232串口通信程序设计实验要求：用TC对计算机的串口进行编程，并作一个简单的串口查询通讯程序。
实验方案：用RS-232串口通讯线将两台计算机A、B的串口相连。
实验步骤：1、首先对计算机串口通讯控制芯片8250的控制寄存器进行初始化和设置；2、对计算机B的串口发送一个数据前，查询计算机A的串口的发送移位寄存器是否为空，如果是则发送数据，如果为否则继续查询，直到条件成立；执行完发送指令后，再次查询计算机A的口的发送移位寄存器是否为空，如果是则结束发送；如果为否，则继续查询，直到条件成立。
3、从计算机A的串口接受刚才从计算机B的串口发送的数据前，先查询计算机A的口的接收数据标志位是否为１，如果是则表示计算机A的口接收数据准备就绪，执行接收指令，即从计算机A的口读入数据，若否则表示没有准备好接收，继续查询计算机A的口的接收数据标志位，直到为１；接收完数据后，再次查询计算机A的串口的接受寄存器是否为空的标志位的状态，如果为１则程序转入计算机B的串口的数据发送程序；如果否，则继续查询等待，直到接收。
实验内容：1.在COMDEBUG中针对串口通信各寄存器进行设置，掌握各寄存器在串口通信中的作用及各参数的含义。
地址寄存器名称备注3F8H 发送保持寄存器（THR）DLAB=03F8H 接收缓冲寄存器（RBR）DLAB=03F8H 波特率因子寄存器[低]（DLL）DLAB=13F9H 波特率因子寄存器[高]（DLM）DLAB=13F9H 中断允许寄存器（IER）DLAB=03FAH 中断识别寄存器（IIR）3FBH 线路控制寄存器（LCR）3FCH Modem控制寄存器（MCR）3FDH 线路状态寄存器（LSR）3FEH Modem状态寄存器（MSR）注：com1口的基地址为:3F8; com2口的基地址为:2F8。
在上表中，10个可编程寄存器，使用了7个地址，其中部分寄存器共用一个地址，由DLAB=0/1来区分，在DLAB=1,用于设定通讯所需的波特率；8250的控制寄存器控制/状态字：1)接收缓冲寄存器（RBR）和发送保持寄存器（THR）RBR暂存从线路上接收到的有效字符，等待本地读取。
RS232 485 TO ETH软件设计手册说明书
RS232/485 TO ETH软件设计手册功能特点◼采用了M4系列32位ARM处理器，主频高达120MHz，运行速率快，稳定可靠◼支持10/100M以太网接口，支持Auto-MDI/MDIX(交叉直连网线任意连接，自动切换)◼支持RS232和RS485接口，两路接口可同时独立工作，互不影响◼支持设置通信波特率(600bps~230.4Kbps)，支持None、Odd、Even、Mark和Space五种校验◼板载多种功能指示灯，方便查看模块通信和运行状态◼工作模式可选TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client(支持GET和POST) ◼支持Modbus网关功能，工业使用更方便◼支持Websocket功能，可直接通过网页实现与RS232、RS485端口的双向透明传输◼支持网页、AT 指令、串口协议和网络协议设置参数，提供设置协议，客户可集成到自己的软件中◼支持自定义心跳包机制，确保连接真实可靠，也可用于主动抓取传感器数据◼支持自定义注册包机制，建立连接后自动发送预定注册包作为标识，方便区分不同设备◼支持自定义网页功能，方便用户自定义模块网页内容◼支持类RFC2217协议，可实现与变串口参数（波特率、数据位等）的设备通讯◼支持KeepAlive机制，可快速探查网络异常中断，并断开重连◼支持超时重启(无数据重启)功能，确保长期稳定通信，可自定义重启时间◼支持DNS域名解析功能，可自定义DNS服务器地址◼支持DHCP功能，能够自动获取IP，也可自定义静态IP◼支持通过网络升级固件功能，维护更方便◼支持通过软件和硬件方式恢复出厂设置◼出厂烧写特定的MAC，可自定义MAC地址◼提供软件：模块配置软件、TCP/UDP测试工具、虚拟串口软件等◼提供编程范例：上位机编程例子(socket)，VB、C++、Delphi、Android、iOS等目录RS232/485 TO ETH (1)软件设计手册 (1)1.产品概述 (6)1.1.产品简介 (6)1.2.规格参数 (6)2.产品功能 (7)2.1.默认参数 (7)2.2.基础功能 (8)2.2.1.IP地址/子网掩码/网关 (8)2.2.2.DNS (9)2.2.3.Web Server (10)2.2.4.恢复出厂设置 (10)2.2.5.固件升级 (10)2.3.Socket功能 (11)2.3.1.TCP Client模式特性 (12)2.3.2.TCP Server模式特性 (14)2.3.3.UDP Client模式特性 (16)2.3.4.UDP Server模式特性 (18)2.3.5.Httpd Client (20)2.3.6.WebSocket (22)2.3.7.配套软件VCOM(虚拟串口) (24)2.4.串口功能 (25)2.4.1.流控介绍 (25)2.4.2.串口成帧机制 (25)2.4.3.类RFC2217 (27)2.5.特色功能 (28)2.5.1.心跳包功能 (28)2.5.2.Modbus 网关功能 (29)2.5.3.注册包功能 (35)2.5.4.透传云功能 (36)2.5.5.网络打印 (37)2.5.6.自定义网页功能 (40)2.5.7.自定义MAC (41)2.5.8.超时重启 (41)2.5.9.清除缓存数据 (41)2.5.10.短连接 (42)3.设置协议 (43)3.1.网络设置协议 (43)3.1.1.设置参数的流程 (43)3.1.2.设置指令内容 (43)3.1.3.返回指令内容 (46)3.2.AT指令配置(3011及以上版本支持AT指令) (47)3.2.1.网络AT指令概述 (47)3.2.2.串口AT指令概述 (48)3.2.3.AT指令集 (49)3.2.4.AT指令详解： (51)1.AT+E (51)2.AT+Z (51)3.AT+VER (51)4.AT+ENTM (51)5.AT+MAC (52)6.AT+RELD (52)7.AT+W ANN (52)8.AT+DNS (52)9.AT+WEBU (53)10.AT+WEBPORT (53)11.AT+SEARCH (53)12.AT+PLANG (54)13.AT+UARTN (54)14.AT+UARTTLN (55)15.AT+SOCKMN (55)16.AT+SOCKLKMN (56)17.AT+WEBSOCKPORT1 (56)18.AT+REGENN (56)19.AT+REGTCPN (57)20.AT+REGUSRN (57)21.AT+REGCLOUDN (57)22.AT+HTPTPN (58)23.AT+HTPURLN (58)24.AT+HTPHEADN (58)25.AT+HTPCHDN (59)26.AT+HEARTENN (59)27.AT+HEARTTPN (59)28.AT+HEARTTMN (60)29.AT+HEARTDTN (60)30.AT+PDTIME (61)31.AT+MID (61)32.AT+USERMAC (61)33.AT+RFCENN (61)34.AT +SOCKSLN (62)35.AT+ SHORTON (62)36.AT+RSTIM (62)37.AT+UARTCLBUF (63)38.AT+SOCKTONN (63)39.AT+MODTCPN (63)40.AT+MODPOLLN (64)41.AT+MODTON (64)42.AT+NETPRN (65)43.AT+UDPONN (65)44.AT+CFGTF (65)45.AT+PINGN (66)46.AT+HEARTUSERN (66)47.AT+REGUSERN (66)1.1. 产品简介RS232/485 TO ETH是一款高端、经典的双串口服务器，是实现串口和以太网口之间数据双向透明转发的设备，采用Cortex-M4方案，主频高达120MHz，支持RS232和RS485同时工作。
RS232通信程序设计
RS232通信程序设计标签：it【实验目的】1、理解串口通信的原理。
2、设计在Windows环境下通过串口相互进行计算机会话的基本通信程序。
【实验性质】综合与设计性实验【实验条件】需要带有RS232接口的计算机，一条RS232连接线（双机互联或一台计算机的两个串口互联）。
【实验指导】在Windows环境下设计串口通信程序，一种途径是利用Microsoft公司提供的ActiveX控件MSComm.ocx。
它为开发RS232通信程序提供了简便方法。
1、MSComm控件的属性和事件一个MSComm控件仅对应一个串行端口。
如果应用程序需要访问多个串口，必须使用多个控件。
MSComm控件有很多重要的属性，下面是几个最常用的属性：1）CommPort：用于设置并返回连接的串口号，Windouws将使用该串口和外界通信。
2）Settings：用于设置并返回数据传输的通信参数。
例如设置值为：“4800，n,8,1”时，表示数据传输速率为4800bit/s，没有奇偶校验，数据位是8位，停止位是1位。
3）PortOpen：取值为true或flase，用于打开或者关闭端口。
4）InputMode：取值及其含义如表2-1所示，用于设置或返回Input属性取回的数据的类型。
5）Inputlen：设置或返回依次从接收缓冲区读取的字节数。
6）InPut：用于从接收缓冲区读取Inputlen长度的数据，并将接收数据赋予变量。
7）OutPut：用于向发送缓冲区写数据，OutPut属性可以发送文本或二进制数据。
8）Rthreshold：该属性为一阀值，当接收缓冲区中字符数达到该值时，MSComm 控件设置Commevent属性为ComEvReceive，并产OnComm事件，用户可在OnComm 事件处理程序中进行相应处理，若Rthreshold属性设置为0，则不产生OnComm 事件。
9）Sthreshold：该属性为一阀值，当发送缓冲区中字符数小于该值时，MSComm 控件设置Commevent属性为ComEvSend，并产OnComm事件，若Sthreshold属性设置为0，则不产生OnComm事件。
RS-232通信模块设计教程
RS-232通信模块4.15.1设计目的及任务设计目的：理解MCS-51串口的工作原理；理解RS－232总线的逻辑电平与TTL 电平相互转换的方式；理解PC机与单片机串行通信的方式；熟悉RS－232串口的特点和数据传输方式；熟悉KEIL uv2、uv3环境下的程序调试。
设计任务：设计一个单片机与PC机通过RS-232通信的接口电路。
功能指标：1.能完成单片机逻辑电平与RS-232逻辑电平的转换；2.通信速率：2400Bit/s，N.8.1 方式；3.具备双工通信功能。
设计要求：所设计的接口电路应满足EDP实验仪系统设计要求，并能与整个系统有效结合。
以下是一个设计范例及其相应电路的讲解，仅供参考。
4.15.2 RS-232串行总线通信的基本原理单片机和PC机的串行通信一般采用RS-232、RS-422或RS-485总线标准接口，也有采用非标准的20mA电流环的。
为保证通信的可靠，在选择接口时必须注意以下几点：● 通信的最高速率；● 下位机和上位机之间的通信距离；● 因线路干扰带来的影响，因此单片机系统的抗干扰能力也是一个重要的因素；● 组网方式，即可以保证正常通信下的最大通信端口数量；● 通信协议，包括数据格式（如常用的N 8 1）、校验格式（累加和校验、奇偶校验、CRC冗余码校验等）、通信方式的等等。
1 . RS-232串行总线接口RS-232是EIA（美国电子工业协会）四十年前为公用电话网络数据通信而制定的标准，由于RS232的发送和接收是“对地”而言的，采用非平衡模式传输，存在共地噪声，所以其最大传输距离和速率在标准中被限定为15米（50英尺）和19200bit/s。
在实际应用中有数据表明在300 bit/s的速率下，通信距离也可以达到150米以上，但从严格意义上来讲，这是不符合规范要求的。
从电气特性来看，RS232总线的逻辑电平与TTL电平完全不兼容，总线中的任何一条信号线的电压均为负逻辑关系，逻辑“0”规定为+5V—+15V之间，逻辑“1”规定为-5V—-15V之间，噪声容限为2V。
RS232教程精品PPT课件
• RS-422的最大传输距离为4000英尺（约
1219米），最大传输速率为10Mb/s。其平 衡双绞线的长度与传输速率成反比，在 100kb/s速率以下，才可能达到最大传输距 离。只有在很短的距离下才能获得最高速 率传输。一般100米长的双绞线上所能获得 的最大传输速率仅为1Mb/s。 RS-422需要 一终接电阻，要求其阻值约等于传输电缆
一．RS232的概念
• RS-232-C接口（又称 EIA RS-232-C）是目前最常
用的一种串行通讯接口。它是在1970年由美国电 子工业协会（EIA）联合贝尔系统、 调制解调器 厂家及计算机终端生产厂家共同制定的用于串行 通讯的标 准。它的全名是“数据终端设备（DTE） 和数据通讯设备（DCE）之间串行二进制数据交 换接口技术标准”，该标准规定采用一个25个脚 的 DB25连接器，对连接器的每个引脚的信号内 容加以规定，还对各种信号的电平加以规定。
9芯 信号方向来自
1
调制解调器
2
调制解调器
3
PC
4
PC
5
6
调制解调器
7
PC
8
调制ห้องสมุดไป่ตู้调器
9
调制解调器
缩写 CD RXD TXD DTR GND DSR RTS CTS RI
描述 载波检测 接收数据 发送数据 数据终端准备好 信号地 通讯设备准备好 请求发送 允许发送 响铃指示器
注：调制解调器 (在这里是一个例子，它可以是其它的RS232终端设备)
DB9和DB25的常用针脚定义
• 接口的电气特性
• 在RS-232-C中任何一条信号线的电压均为
负逻辑关系。即：逻 辑“1”，-5— -15V； 逻辑“0” +5— +15V 。噪声容限为2V。即 要求接收器能识别低至+3V的信号作为逻辑 “0”，高到-3V的信号 作为逻辑“1” 。
课设：基于单片机的RS-232C串行通讯接口设计
沈阳航空航天大学课程设计（论文）题目基于单片机的RS-232C串行通讯接口设计班级 9407102学号 2009040701067学生姓名徐茂哲指导教师张晓东沈阳航空航天大学课程设计任务书课程名称专业综合课程设计院（系）自动化学院专业测控技术与仪器班级9407102 学号2009040701067 姓名徐茂哲课程设计题目基于单片机的RS-232C串行通讯接口设计课程设计时间: 2012 年12月29 日至2013 年1月11 日课程设计的内容及要求：利用8051单片机开发RS-232C串行通信系统，利用Modbus通信协议，实现单片机与PC机的通信，要求实现数据收发功能。
具体要求如下：（1）按以上要求制定设计方案，并绘制出系统工作框图；（2）按要求设计单片机系统，给出电路原理图；（3）用单片机系统和PC机进行程序设计与调试；（4）接收PC机发送数据，并将其回发给单片机；指导教师年月日负责教师年月日学生签字年月日目录0. 前言 01. 总体方案设计 (1)2. 硬件电路的设计 (1)2.1 单片机系统 (1)2.2 MAX232芯片 (4)2.3 整体电路设计 (5)3 软件设计 (7)4.联合调试 (6)5. 课设小结及进一步设想 (8)参考文献 (9)附录I 元件清单 (10)附录II 整体电路图 (10)附录III 源程序清单 (12)基于单片机的RS-232C串行通讯接口设计徐茂哲沈阳航空航天大学自动化学院摘要：本文主要设计了一个基于RS-232C的单片机串行通讯接口系统，利用Modbus通信协议，实现单片机与PC机的通信，要求实现数据收发功能。
关键字：RS-232C；数据发送；数据接收；LED显示；单片机与PC机串行通信。
0.前言计算机的发展对通信起了巨大的推动作用，计算机和通信紧密结合构成了灵活多样的通信控制系统，也可以构成强有力的信息处理系统，这样对社会的发展产生了深远的影响。
随着电子技术和计算机技术的发展，特别是单片机的发展，使传统的测量仪器在原理、功能、精度及自动化水平等方面发生了巨大的变化，形成了一种完全突破传统概念的新一代测试仪器——智能仪器。
学习情境二课件21RS232接口的原理图设计
CHAPTER 02
21rs232接口工作原理
数据传输方式
异步传输
21rs232接口采用异步方式传输数据 ，即数据传输速率与时钟信号不同步 ，数据传输速率取决于波特率。
单向传输
21rs232接口采用单向数据传输方式 ，即数据只能从发送设备流向接收设 备，或者从接收设备流向发送设备， 不能同时进行双向数据传输。
感谢您的观看
数据发送程序设计
编写程序实现将需要发送的数据按照 通信协议打包，并通过串口发送出去 。
数据接收程序设计
编写程序实现从串口接收数据，并按 照通信协议解析数据，提取出有效信 息。
驱动程序开发与调试
驱动程序开发
编写驱动程序，实现对串口的初始化和 配置，包括波特率、数据位、停止位、 校验位等参数的设置。
VS
详细描述
控制电路用于实现RS-232接口的各种控制功能，如数据传输 速率控制、数据流控制等。通过控制电路，可以实现对数据 传输的全面控制，确保数据传输的稳定性和可靠性。
CHAPTER 04
21rs232接口硬件实现
硬件电路板设计
电路板尺寸与形状
根据实际需求选择合适的 电路板尺寸和形状，如单 面板、双面板或多层板。
接口布局
根据21rs232接口的规范 ，合理安排接口的引脚排 列和位置。
电源与接地
设计合理的电源和接地网 络，确保电路板的稳定性 择
根据电路功能和性能要求，选择 合适的元器件型号和规格。
元器件布局
遵循电路板布线规则，合理安排元 器件的位置，以提高电路板的可靠 性和稳定性。
数据编码方式
曼彻斯特编码
21rs232接口采用曼彻斯特编码 方式对数据进行编码，将数据信 号转换为适合传输的电平信号。
实验项目1 RS232串行通信接口模块设计与采样信号显示
实验项目1RS232串行通信接口模块设计与采样信号显示(1) 实验目的：学习利用状态机设计通用异步RS232硬件通信模块，并通过此通信模块设计信号信号采集、分析、显示与处理模块。
由于篇幅所限，不拟展开详细介绍，请首先查阅相关资料。
UART即Universal Asynchronous Receiver Transmitter通用异步收发器，是一种应用广泛的短距离串行传输接口。
往往用于短距离、低速、低成本的微机与下位机的通讯中。
8250、8251、NS16450等芯片都是常见的UART器件。
这类芯片有些已经做得相当复杂，含有许多辅助的模块，比如含FIFO等。
相关的通信口是TXD和RXD，它们是交错连接的。
TXD 是UART发送端，为输出；RXD是UART接收端，为输入。
在TXD、RXD信号线上的电平也不是普通的TTL 5V电平，而是RS232的接口电平。
基本UART只需要两条信号线(TXD、RXD)就可以完成数据的相互通信，接收与发送是互不干扰的，也就是全双工的。
但要求在TXD、RXD制定一定的规则，以使接收、发送之间能协调一致。
需要注意的是，在UART 上是不传送时钟信号的(这就是所谓的“异步”)，而两个设备的时钟不可能是同步的，这就要求UART必须通过检测进行数据同步。
图8-37 UART通信设计顶层电路(2) 实验内容1：验证检测示例设计（图8-37）。
完成已有设计的验证性实验：将RS232通信线的一头接5E+系统，另一头接PC机的串行1口（COM1口），接上USB电源。
下载/KX_7C5EE+/DEMOs/EXPL5_SPCTR_ANALZ_232/SPC，到FPGA中；按复位键K1，即与PC进行通信。
进入“FOR_PC_FILE”目录，运行（双击）并安装通信软件：FASetup.exe 。
图8-37是UART通信与数据采集电路设计。
其中KX232模块即本项基于状态机的UART 综合通信模块；LPMRAM是数据缓冲存储器，其控制状态机是KXRAM模块；ROMJ是正弦波示例数据ROM，如果改变其中数据，可以看到图8-38显示的波形随之而变。
RS-232通信编程实验指导书
目录0引言 (2)1理论背景 (3)1.1串口通讯的概念及接口电路 (3)1.2传输速率与传输距离 (5)1.2.1 波特率 (5)1.2.2 发送／接收时钟 (6)1.2.3 波特率因子 (7)1.2.4 传输距离 (7)1.3奇偶校验 (8)1.4网络通信的数据包（帧） (9)1.4.1 HDLC的帧结构 (10)1.4.2 点对点协议PPP的帧结构 (11)1.5调制解调器（MODEM）和流控制 (12)1.5.1 调制解调器（MODEM） (12)1.5.2 流控制 (14)2技术背景 (17)2.1RS-232 (17)2.1.1 电气特性 (18)2.1.2 连接器的机械特性 (20)2.1.3 RS-232的接口信号 (22)2.2远距离通信 (26)2.2.1 采用Modem(DCE)和电话网通信时的信号连接 (26)2.2.2 采用专用电话线通信 (28)2.3近距离通信 (28)2.3.1 零Modem 的最简单连线（3线制） (29)2.3.2 零Modem标准连接 (30)3设计过程 (32)3.1串行通信材料 (32)3.1.1 串行通信端口 (32)3.1.2 串口通信线 (32)3.2总体设计概念与功能描述 (34)3.2.1 总体设计概念 (34)3.2.2 字节传输 (35)3.2.3 文本文件传输 (36)4设计成果与运行过程 (38)4.1实时信息交互功能 (38)4.2文本和文件的传输 (47)5总结 (82)0 引言在各种单片机应用系统设计中，如智能仪器仪表、各类手持设备、GPS接收器等，都会遇到怎样与PC机进行通讯的问题。
在数据量不大、传输速率要求不高的情况下，一般都采用串行通讯方式，即通过与PC机配置的RS-232标准串行接口COM1、COM2等相连接来实现应用系统与PC机之间的数据交换。
例如南天加密键盘，它是南天自主开发的新产品，采用扫描式16键金属键盘，用单片机与DES芯片实现管理和控制，通过RS232通讯口与PC机相连。
8.1 RS-232 通信程序设计
OutBufferCounter属性
该属性用于返回发送缓冲区内等待发送的字节 数，可用来清空缓冲区。
⑵MSComm32控件的属性
OutPut属性
该属性用于通过发送缓冲区发送数据。
SThreshold属性
该属性为一阀值，当输出缓冲区字节数小于
该值后就产生OnComm事件，并且CommEvent
非常有效的方法，依据产生的事件和错误，
MSComm控件为CommEvent属性赋不同的代码，
同时产生OnComm事件。用户程序就可在
OnComm事件处理程序中针对不同的CommEvent
属性值执行不同的操作。
⑶ OnComm事件与CommEvent属性
CommEvent属性设计时无效，运行时只读。常见的 CommEvent属性值如下（详见教程）： ComEvReceive ：当Rthreshold属性值非零，则每当接收 到Rthreshold个字节数据。该事件将持续产生，直到用 Input属性从接收缓冲区中读取并删除数据。 ComEvCTS ：CTS信号线状态发生变化。
ComEvntFrame ：帧错误。
…………
ComEvntRxOver ：接收缓冲区溢出，缓冲区中已没有空间。
⑷利用MSComm控件的通信步骤
通常按照下面的步骤来使用MSComm控件进行 通信控制: 加入MSComm对象； 选定通信端口号，即设定Commport属性； 设定通信参数，即Settings属性； 确定采用中断或是轮询方式处理到达数据； 开启通信端口，即将portOpen属性设为true ； 使用Input或Output属性，送出字符串或读入字 符串； 结束通信活动后，将通信端口关闭。
⑴RS232C 接口9个引脚信号列表与时序
RS-232串口通信设计课程设计
《CPLD/FPGA 》课程设计报告题目： RS-232串口通信设计院（系）：信息科学与工程学院专业班级：通信工程11 学生姓名：学号：指导教师：2014年06 月 09 日至2014年 6 月 20 日RS-232串口通信设计课程设计任务书目录1. 课程设计的目的 (4)2. 课程设计题目描述和要求 (4)3. 课程设计报告内容 (4)3.1 课题设计方案及基本原理 (4)3.2 软件设计 (7)3.3 问题 (14)4.总结 (15)5.参考资料 (16)附录程序清单 (17)1.课程设计的目的：（1）学习RS-232串口通信数据结构，并编程完成串行数据的接收和显示。
（2）掌握RS-232的工作机制与原理。
（3）熟练掌握Quartus2软件的使用。
（4）了解CPLD/FPGA实验箱。
2.课程设计题目描述和要求：（1）课程设计题目：基于FPGA的串口通信程序设计。
（2）课程设计要求：下述设计内容需由学生个人独立完成：1．理解电路原理图与工作过程；2．掌握RS-232电气特性；3．掌握RS-232通信原理及串口通信数据格式，并编程完成串行数据的接收和显示；4．能正确处理编程与调试过程中所遇到的问题;5. 在FPGA中构造一个异步串行通信控制模块，完成PC机发送的接收，并设计显示模块，完成接收数据的显示（3）要求的设计成果：1．程序结构合理，语言简洁，格式规范，注释详细；2. 掌握RS-232的工作机制与原理；3. 格式为：1位起始位，8位数据位，1位停止位，无奇偶校验位，波特率设定为300Baud。
能与计算机正常通信；4. 按要求完成课程设计报告，格式符合学校规范标准，字数不少于2000字。
3.课程设计报告内容：3.1课程设计方案及基本原理：设计方案：利用实验箱上的MAX232芯片控制通过适当分频（分频的目的是为了达到要求的波特率，控制数据传输速率）的串行输入信号，并将其转换为并行信号并通过实验箱上的数码管的后两位显示从计算机中传输出来的16进制数。
RS-232简单串口主从系统设计及Proteus的仿真
毕业设计说明书(论文)RS-232简单串口主从系统设计及Proteus的仿真毕业设计说明书（论文）中文摘要毕业设计说明书（论文）外文摘要1 绪论 (3)1.1引言 (3)1.2研究背景及意义 (3)1.3论文主要工作 (5)2 计算机接口介绍 (6)2.1并行口与串行口的介绍 (6)2.2单片机串行接口 (8)2.2.1 单片机的串口结构 (8)2.2.2 串口的工作方式 (9)2.2.3 波特率的计算 (13)2.3RS-232C串行接口标准[7] (14)2.4小节 (15)3 单片机硬件电路设计 (16)3.1单片机最小系统 (16)3.2LED显示电路 (17)3.3串口输入电路 (18)3.4小节 (18)4 本文的软件设计与调试 (19)4.1设计要求 (19)4.2上位机程序设计 (19)4.2.1 Windows环境下的串口通信程序设计 (19)4.2.2 上位机软件的实现 (20)4.3下位机的程序设计 (20)4.4虚拟串口 (21)4.5系统调试 (22)4.6小结 (25)结束语 (26)致谢 (27)参考文献 (28)1 绪论1.1 引言计算机技术、自动化技术和通信技术是现代信息科学技术的重要组成部分，是现代学技术中的核心先导技术。
计算机控制是计算机技术与自动控制理论、自动化技术紧密合并应用于实际的结果，它的应用领域非常广泛。
随着高性能计算机、网络技术及单片机技术的不断发展，不仅使计算机应用向网络化、综合化、集成化、智能化发展，而且使单片机的应用也从独立的单机控制向多机联网的方向发展，这就需要将各单机进行组网并进行相互通信。
单一的PC机已经无法满足需要，PC机与各单片机构成的多机系统、计算机网络和利用计算机实时监控已经被越来越多的用于工业企业当中。
从简单的集中式控制逐渐向复杂分分布形式发展，出现了以通信网络技术为基础的新的控制形式。
从最早的25针D头的并口，到后来9针的RS-232C串口，再到现在随处可见的USB接口，计算机接口技术已经深入我们生活的每个角落。
学习情境二课件2-1RS232接口的原理图设计
引 导 文
a）选中
b）点中 c）Y镜像后 d）选取状态 图2-12 元件放置后的几种操作
2.1.7 放置电源和接地
• 1. 放置电源和接地的操作 • 方法一：单击Wiring Tools工具栏中的 和图标， 分别放置电源和接地。 • 方法二：单击“Place|Power Port”，以下操作同 上。 • 方法三：执行快捷键“P|O”，以下操作同上。 • 2．修改电源/接地符号 • 如果电源/接地符号不符合要求，可双击电源符号 或在浮动状态下按Tab键或放置后双击该元件， 弹出Power Port属性对话框，在属性对话框中进 行修改。注意接地的名称注意要写上GND。
操 操 作 作 步 步 骤 骤
7.RS232接口电路整机原理图
操 作 步 骤
谢 观
谢 看！
操 作 • 1）在“Libraries”面板的浏览器中点击所列元件库文件， 步 骤 如图2-16所示，选择要放置元件所在库，本任务中先放置 自己创建的RS232接口电路中的MAX3221元件，故选择 RS232接口电路.SchLib库文件。
• 4. 放置元件
• 2）选中后，自行设计的元件MAX3221会显在列表中，选 中该元件将以高亮显示。 • 3）选中元件后，在“Libraries”面板中将显示元件符号和 元件模型的预览。确定该元件是所要放置的元件后，单击 该面板上方的按钮，光标将变成十字形并附带着元件的符 号出现在工作窗口中，如图2-17所示。
1）启动Altium Designer Summer 09。 2）在Altium Designer主界面的菜单栏中，选择“file|New|project|PCB project”命令建立一个工程文件。 3）选择“file|save As”命令将新建的工程文件保存于任务3文件夹下的子任 务2.1中，并命名为“RS232接口电路．PrjPCB”。 4）选择“file|save As”命令，将新建的原理图文件保存于任务3文件夹下的 子任务2.1中，并命名为“RS232接口电路．SchDoc”。此时，在“Project” 面板中，项目文件名变为“RS232接口电路．SchDoc”。如图3-6所示。 2．设置图纸参数和环境参数 图纸参数和环境参数下个任务会详细介绍，本任务采用默认值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS-232通信模块4.15.1设计目的及任务设计目的：理解 MCS-51 串口的工作原理；理解 RS－232 总线的逻辑电平与 TTL 电平相互转换的方式；理解 PC 机与单片机串行通信的方式；熟悉RS－232 串口的特点和数据传输方式；熟悉 KEIL uv2、uv3 环境下的程序调试。
设计任务：设计一个单片机与PC 机通过RS-232 通信的接口电路。
功能指标：1. 能完成单片机逻辑电平与 RS-232 逻辑电平的转换；2. 通信速率：2400Bit/s，N.8.1 方式；3. 具备双工通信功能。
设计要求：所设计的接口电路应满足E DP 实验仪系统设计要求，并能与整个系统有效结合。
以下是一个设计范例及其相应电路的讲解，仅供参考。
4.15.2 RS-232串行总线通信的基本原理单片机和PC 机的串行通信一般采用RS-232、RS-422 或RS-485 总线标准接口，也有采用非标准的20mA 电流环的。
为保证通信的可靠，在选择接口时必须注意以下几点：●通信的最高速率；●下位机和上位机之间的通信距离；●因线路干扰带来的影响，因此单片机系统的抗干扰能力也是一个重要的因素；●组网方式，即可以保证正常通信下的最大通信端口数量；●通信协议，包括数据格式（如常用的 N 8 1）、校验格式（累加和校验、奇偶校验、CRC 冗余码校验等）、通信方式的等等。
1 . RS-232串行总线接口RS-232 是EIA（美国电子工业协会）四十年前为公用电话网络数据通信而制定的标准，由于 RS232 的发送和接收是“对地”而言的，采用非平衡模式传输，存在共地1噪声，所以其最大传输距离和速率在标准中被限定为 15 米（50 英尺）和19200bit/s。
在实际应用中有数据表明在300 bit/s 的速率下，通信距离也可以达到150 米以上，但从严格意义上来讲，这是不符合规范要求的。
从电气特性来看，RS232 总线的逻辑电平与TTL 电平完全不兼容，总线中的任何一条信号线的电压均为负逻辑关系，逻辑“0”规定为+5V—+15V 之间，逻辑“1”规定为-5V—-15V 之间，噪声容限为2V。
即要求接收器能识别低至+3V 的信号作为逻辑“0”，高到-3V 的信号作为逻辑“1”。
从机械特性而言，RS232 包括标准的 25 针及其简化的9 针引脚排列。
如图 4.15.1 所示，实际上，R S-232-C 的25 条引线中有许多是很少使用的，在计算机与终端通讯中一般只使用 3-9 条引线。
表 4.15.1 为常用的 9 针接口各引脚的信号功能。
图 4.15.1 RS232引脚排列表 4.15.1 RS-232引脚的信号功能引脚号名称功能信号方向1 DCD 载波信号监测DCE—DTE2 RXD 接收DCE—DTE3 TXD 发送DTE—DCE4 DTR DTE 准备就绪DTE—DCE5 GND 信号地6 DSR DCE 准备就绪DCE—DTE7 RTS DTE 请求发送数据DTE—DCE8 CTS DCE 清除发送DCE—DTE9 RI 振铃指示DCE—DTE22. TTL/RS232电平转换及其接口电路RS-232 规定的电平和一般微处理器的逻辑电平不一致，必须进行电平转换，实现逻辑电平转换可以采用以下几种方式。
1)、采用 MC1488 和 MC1489 转换芯片MC1488 和 MC1489芯片为早期的 R S232至 TTL逻辑电平的转换芯片。
图 4.15.2为实际电路，采用该芯片的主要缺点是电路需要±12V 电压，不适合用于低功耗的系统。
图中 TXD 、RXD 分别接单片机的发送和接收端。
+12MC148814359483PC 7261DB9 132 TXD1A-12VCCD11 RXDUA1489A图 4.15.2 MC1488和 MC1489电平转换电路2)、采用 MAX232、ICL232 或单 MAX3232 5V 或 3.3V 电压驱动的转换芯片MAX232 是MAXIM 公司生产的，包含两路驱动器和接收器的 RS232 转换芯片。
芯片内部有一个电压转换器，将输入的+5V 电压转换为RS232 接口所需的±10V 电压，尤其适用于没有±12V 的单电源系统。
与此原理相同的芯片还有 MAX202、AD 公司的AD M101 以及 INT ERSIL 公司的 ICL232芯片，ICL232 与MAX232 可直接替换。
图 4.15.3 为MAX232 的引脚排列及各引脚的功能图。
3图 4.15.3 M AX232的引脚排列及各引脚的功能图图 4.15.4 为 MAX232 的典型应用电路。
实际应用中，C1 为0.1μF 的去耦电容，可选用一般的瓷片电容；C2、C3、C4、C5 可选用耐压值至少大于 16V 容量为 1μF 的电解电容，注意电容的极性不能接反。
MAX3232 位低压差的TTL/RS232 转换芯片，可采用3V 电压供电，通常用在低功耗的场合。
4.15.4 MAX232的典型应用电路4(3)、采用分立元件实现的转换接口当通信距离在1~2 米时，可采用分立元件实现RS232/TTL 电平的转换，图 4.15.5 为接口电路。
594837261 VCCVCC4.7U1K2 41484K785501 RXDTXD4K7 90134K74K741484.15.5 分立元件实现 RS232/TTL电平的转换电路该电路的特点是利用 PC 机 RS232串口的 3 脚（也可用 4、7 脚）供给负电源（-10V 左右），驱动能力可到 20mA。
利用这个特性，用一个二级管和电解电容 E，即在 E 上获取了 RS232 通信所需的负电源。
该电路简单、功耗小，在没有专用芯片时不失为一种替代方法。
上述介绍的 RS232 至 TTL 电平转换的方法可以适用于大多数通信系统，在一些特殊应用场合需要诸如静电保护、多收发器（如和MODEM 连接）时可采用MAX238（4 驱动、4 接收）或 M AX3221（±15KV 静电保护）等芯片。
4.15.3 设计内容1、原理图及说明EDP 实验仪上是用MAX232 实现电平转换来完成单片机通过 RS-232 串口与 PC 机通信的，转换电路如图 4.15.6 所示。
（说明：在实验仪上将RS－232 和RS－485 通信模块做在了同一块电路板上，所以需要跳线，在作R S －232 实验时需要将 J7、J8 的 1、 2 引脚短接。
）5图 4.15.6 RS-232串口通信电路2、管脚定义试验仪 RS－232 通信模块接口定义如图 4.15.7 所示：＋5V ＋5V ＋5V ＋5VRS－232 通信模块RXD TXDGND GND GND GND图 4.15.7 RS－232通信模块接口定义3、软件设计6MCS-51 的串口可以工作于查询方式和中断方式，在此给出中断方式的流程和程序代码，查询方式的流程和程序代码读者可以自己考虑。
(1)串口初始化子程序单片机串口初所示，相应的 C51 程序代码如例 1.16.1率允许其接收数据结束图 4.15.8 串口初始化的软件流程如图例 4.15.1：串口初始化程序void InitUART(void){TMOD=0x20; //定时器工作方式 2TH1 =0xfd; //通信速率 9600bit/sTL1 =0xfd; PCON=0x00;SCON=0x50; //串口工作于方式 1TR1=1; //启动定时器 T1IE = 0x90; //允许串口中断}7(2) 串口中断服务程序串口中断服务程序的流程如图程序代码如例 1.16.2。
4.15.9 所示，相应的 C51例 4.15.2：串口中断服务程序#include <reg51.h>#include <INIF.h>void serial () interrupt 4 using 3{unsigned char temp；IE = 0x00;while(!RI);RI=0;temp=SBUF;SBUF=temp;while(TI==0);TI=0; IE = 0x90;}下载程序时的通信模块跳线的用法（RS232 模式，）：1、在通信模块上需要 J7、J8 1－2 短接。
8图 4.15.9 串口中断服务程序流程4、调试步骤1）、把电源模块、CPU 模块、通信模块焊接好并插在相应的底座上，并把跳帽进行正确短接；2）、建立 Keil 工程，编辑、编译源代码并生成可下载的 HE X 文件；93）、连接串口线，通过串口通信模块使用STC-ISP 软件下载程序； 4）、调试，直到单片机能将接受到的数据正确发送给 PC 机。
5、思考和发挥部分1）若单片机串口工作于查询方式，程序应如何编写？2）单片机与 PC 机通信时单片机的串口应工作于什么方式？其传输速率应如何设置？4.15.4 电子设计 DIY设计要求：参考上述 R S-232 通信模块的电路原理图，在 E D P 试验仪的面包板上自行完成一个单片机与 PC 机通过 RS-232 总线通信的接口电路，画出电原理图并完成相应的软硬件设计。
设计提示：1）可以采用MAX232、MC1488 和MC1489 或由分立元件实现接口转换； 2）试验仪面包板的引脚定义可参照图 4.15.7。
＋5V ＋5V ＋5V ＋5VRS－232 通信模块GND GND GND GND10。
