海信电视功能表

合集下载

海信电视无线传屏功能使用说明

无线传屏使用说明V1.0目录无线飞屏使用说明V1.0 (1)目录 (1)一功能综述 (2)二实现功能 (2)2.1 电脑端主要功能 (2)2.2电视端主要功能 (3)三软件安装及适用平台说明 (3)3.1 电脑端 (3)3.2 电视端 (5)四操作步骤说明 (5)4.1 启动并设置电脑端程序 (6)4.2 启动电视端程序 (8)4.3 开始投影 (10)4.4 结束投影 (12)五注意事项 (12)一功能综述无线传屏技术目前融合了电视和电脑两个屏幕。

将电脑屏幕在电视上进行展现，同时加入电脑音频的传输，充分利用电视作为显示中心的优势。

无线传屏解决方案的主要特点是：●将电脑的内容直接在电视等显示终端展示，充分利用不同设备的特性。

●减少电视等设备的功能性扩展，缩短开发时间，增强产品的竞争力。

●纯软件产品不增加生产成本，不用增加硬件成本。

●电视操作易用性增强。

●加入对电脑音频的采集和传输，电视不仅显示电脑的屏幕，还能播放对应的音频信息。

●支持无线连接。

二实现功能海信数字家庭系统的无线传屏分为两个部分：电脑和电视。

电脑通过家庭网络将电视做为第二显示器（声音），实现同屏显示，如图1所示。

无线传屏实现一对一的同屏显示，即一个电脑屏幕只能投影到一台电视屏幕。

图1 同屏共享示意图2.1 电脑端主要功能●电脑端自动搜索本地可用电视设备，用户启动同屏显示功能后，电脑端显示本地可用电视列表。

●用户可以在可用电视列表中选择电视。

●用户可以设置不同的分辨率（1280x768，1024x768，800x600）。

用户可以设置不同的画质（一般，较好，最好）●用户可以设置是否抓取声音来适应不同的场景需求。

●检测电脑硬件性能，性能不满足使用条件的时候给出提示。

2.2电视端主要功能●一键进入无线传屏。

●接收功能启动。

进入共享屏幕模式后等待电脑连接。

●可以共享用户的电脑的屏幕，包括视频和音频。

●用户可以通过遥控器主动退出屏幕共享。

三软件安装及适用平台说明3.1 电脑端(1) 目前电脑端软件仅支持Windows XP SP2操作系统的电脑。

84海信电视功能卖点汇总PPT课件

6
节能光感变频背光系统
海信特有的光感变频背光系统，是一项以双核数字引擎为基础的主动、被动、自动、智能调节液晶背光源的一项技术。他不仅可以自动感应外界光线，改变背光源工作频率，提高收看舒适度，还可自动检测信号强弱，根据画面场景亮暗变化进行数字分析，进行精确背光调节，采用立体变频模式，使背光调节更精确，收视更舒适，使用更节能。同时还具备多种使用模式，分别为：白天、夜晚、光感变频、立体变频。
全高清
海信体感游戏采用720P高清游戏内容画面细腻逼真，运动不伤眼，而市场上CW、KJ、 WP、CH等品牌的游戏是采用 480P-576P清晰度，运动起来对眼睛的伤害很大，运动了身体，伤害了眼睛
21
相关游戏的详细介绍（如下）
Ping pang
Bowling
Golf
Super Tennis2
TruBass：TruBass 使用一系列的专利心理声学技术来提升低音表现力。这些技术通过动态提升一些所用扬声器能回放谐波分量来产生出比实际频率更低的低音震撼力。
11
12
13
14
15
16
17
18
19
20
海信体感游戏两大特点
3D体感
K16X3D添加高清逼真的 “3D体感游戏””带给人的真实体验是2D体感游戏无法比拟的。360度全方位感应， RF精确定位，让您体验到的不仅仅是游戏，更多的是视觉上的享受。
LED55XT39G3D
4
一 ① 1080P全高清
• 海信在国内率先采用FULL-HD级高分辨率专业液晶屏，分辨率高达 1920*1080，同时运用1080P最顶级的高清信号显示技术，可以点对点表现1080P的高清画质，创造出犹如身临其境、触手可及的真实视界。

售价2700元海信LED32K11液晶电视评测

【IT168 评测】本文为海信LED32K11的详细评测，评测项目分为五大类24小项。

产品优点：外形时尚、色彩表现较好、USB播放支持格式丰富产品缺点：材质容易沾上指纹评测总结：海信LED32K11是一款32英寸LED液晶电视。

通过实测，它的色彩表现良好，亮点较高。

同时它支持USB播放，并支持RMVB、MKV、TS和AVI等常见格式的高清视频播放，这对于喜欢看电影的朋友是个不错的选择。

不足之处在于它的绿色画面色色表现稍有偏差，边框与底座如意沾上指纹灰尘。

目前这款电视售价2699元，综合来讲性价比不错，有打算购置32英寸电视的朋友不妨考虑。

▲海信LED32K11平板电视尺寸相关：海信LED32K11是一款32英寸LED液晶电视，电视整体的宽高为77.2cm*55.9cm，面板尺寸为70.8cm*39.8cm。

最佳观看距离为112-187cm，大家在观看的时候适当保持距离。

▲海信LED32K11相关尺寸图海信LED32K11平板电视尺寸相关参数名称参数规格电视宽、高77.2cm*55.9cm屏幕尺寸32英寸屏幕比例16:9屏幕宽、高70.8cm*39.8cm屏幕可视面积0.28㎡最佳观看距离112-187cm 如您需要更深入的了解海信LED32K11尺寸相关信息，请点击下述链接。

该页提供了海信LED32K11的实际大小图示，与其它尺寸电视大小对比等比图、屏幕尺寸大小标识及对比图等。

尺寸图片示意及深度解析：点击查看画质相关：通过实测，我们认为海信LED32K11的画质表现为良，它的实测最高亮度为399流明，与标称的400流明亮度很接近，此外它的色域值为76.39%，色彩覆盖较广，在同级别LED电视里算是中等水平。

▲海信LED32K11红、绿、蓝三原色色实拍图海信LED32K11平板电视画质相关画质总评价良(7分)动态清晰度中，550线漏光情况良，边角处有些许漏光色域良，76.39%对比度良，1777：1亮度优，338cd/㎡分辨率良，1366*768可视角度中，60°偏转对比度为112：1实际效果主观评价色彩还原真实，过渡自然，较高的对比度使这款电视可以把画面的细节清晰的表现出来。

海信电视多屏互动介绍

除了本地媒体推送使用DLNA协议外，其它功能都是用海信自己定义的发现机制，即软件遥控器和拓展应用的应用里都可能发现设备，但因为部分机型功能定义不同，所以会出现如在K681产品上，语音助手能发现K681电视，但点击时却提示启动失败，因为K681自身不支持语音功能，语音助手找不到语音功能可以启动。
2、手机里一些网络视频应用内容，如爱奇艺、腾讯视频、PPTV等手机推送到电视上时，是将要看的视频的播放地址给到电视，电视通过网络直接去奇艺、腾讯的服务器上去下载电影进行播放，播放的速度与家里的带宽速度有关系，若电视是无线连到路由器，也跟与路由器的距离有关系。
为了确认用户家庭里手机和电视间网络连接速度，可以在手机上下载一个测速软件如网络速度计，装在手机上，会实时显示连接过程中的速度，比较一下播放流畅和卡顿时的速度差异。
25
三、常见问题排查说明
二、海信分享内有些功能无法和电视连接
原因分析：海信分享应用本身具备软件遥控器、本地媒体（图片、音乐、视频）推送功能，在拓展应用中目前有：电视汇、语音助手、随心控、传音入密
软件遥控器和本地媒体推送基本所有支持多屏互动功能的电视都支持语音助手：电视本身支持语音功能的可以使用，如K660、XT780、75XT890、 XT810等机型随心控：K370、K280、XT810产品不支持传音入密：K380、K681产品支持，之前的所有产品都不支持。电视汇：XT880、K380、K681等Vision系列电视支持，VIDAA产品不支持
29
Байду номын сангаас
4、海信分享（IOS版）该软件用于苹果设备，可在苹果应用商店下载
注意：使用苹果手机时需要电视端多屏互动服务开关和乐享开关都处于开启状态。

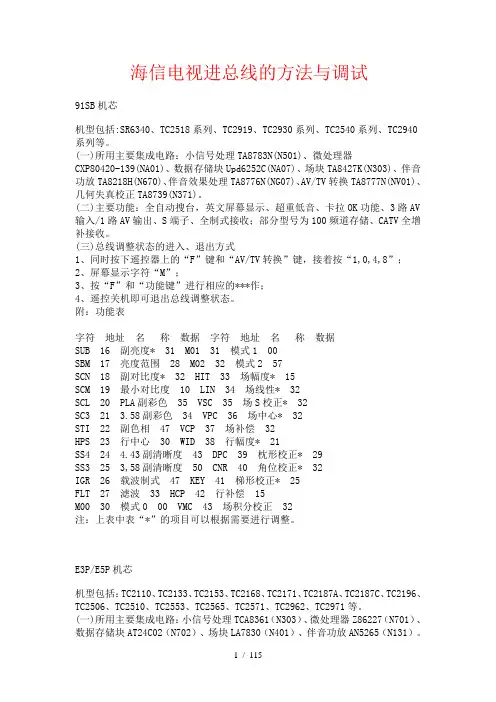

海信电视进总线方法与调试

海信电视进总线的方法与调试91SB机芯机型包括:SR6340、TC2518系列、TC2919、TC2930系列、TC2540系列、TC2940系列等。

(一)所用主要集成电路：小信号处理TA8783N(N501)、微处理器CXP80420-139(NA01)、数据存储块Upd6252C(NA07)、场块TA8427K(N303)、伴音功放TA8218H(N670)、伴音效果处理TA8776N(NG07)、AV/TV转换TA8777N(NV01)、几何失真校正TA8739(N371)。

(二)主要功能：全自动搜台，英文屏幕显示、超重低音、卡拉OK功能、3路AV 输入/1路AV输出、S端子、全制式接收；部分型号为100频道存储、CATV全增补接收。

(三)总线调整状态的进入、退出方式1、同时按下遥控器上的“F”键和“AV/TV转换”键，接着按“1,0,4,8”；2、屏幕显示字符“M”；3、按“F”和“功能键”进行相应的***作；4、遥控关机即可退出总线调整状态。

附：功能表字符地址名称数据字符地址名称数据SUB 16 副亮度* 31 M01 31 模式1 00SBM 17 亮度范围28 M02 32 模式2 57SCN 18 副对比度* 32 HIT 33 场幅度* 15SCM 19 最小对比度10 LIN 34 场线性* 32SCL 20 PLA副彩色35 VSC 35 场S校正* 32SC3 21 3.58副彩色34 VPC 36 场中心* 32STI 22 副色相47 VCP 37 场补偿32HPS 23 行中心30 WID 38 行幅度* 21SS4 24 4.43副清晰度43 DPC 39 枕形校正* 29SS3 25 3,58副清晰度50 CNR 40 角位校正* 32IGR 26 载波制式47 KEY 41 梯形校正* 25FLT 27 滤波33 HCP 42 行补偿15M00 30 模式0 00 VMC 43 场积分校正32注：上表中表“*”的项目可以根据需要进行调整。

海信 TLM42V68PM液晶电视说明书

（一）产品外观介绍： V88GP 系列外观：
- 第 12 页 -
※电路原理※
（二）产品功能规格、特点介绍：
技术规格
型号
TLM47V88GP
产品尺寸（mm）
不含底座
1135×713×109
（宽×高×厚）
含底座
1135×763×339
不含底座
22.2
产品质量（Kg）
含底座
27.6
显示屏可视图像对角线最小尺寸（cm）
目
录
新品介绍
1、TLM42V68PM………………………………………………………………（1）
1.1 产品概述、外观展示…………………………………………………………1 1.2 功能概览………………………………………………………………………1 1.3 绝对优势………………………………………………………………………2 1.4 其它卖点………………………………………………………………………6 1.5 基本参数………………………………………………………………………9
4.1 LG V6 等离子显示屏电路板识别图…………………………………………44 4.2 LG V6 等离子显示屏部件板接线图…………………………………………53 4.3 LG V6 等离子显示屏电源电路板原理图……………………………………55 4.4 LG V6 等离子显示屏的自检…………………………………………………57 4.5 LG V6 等离子显示屏常见故障分析检修……………………………………57 4.6 LG V6 等离子显示屏电源板实测维修参数…………………………………60
“机卡分离”模式数字电视一体机，是在电视机主板直接带有高清信号极速解码芯片，只需运营商提供节目包智能卡，便可收看数字电视，一步到位，输出数字信号不用转化，避免了中间的损耗，画面更清晰。

海信电视功能卖点汇总

计时回看
海信平板电视新增极具人性化功能——计时回看。此功能主要特点是：当用户在观看电视节目时，突然插播广告，即可以按下“计时回看”键，之后便可随意切换至其他频道节目或其他通道，预计广告时间即将结束，电视节目重新开始时，再次按下“计时回看”键，通过相应操作，便可回到自己之前观看的节目中。此功能操作方便，设计颇具人性化，让您的娱乐生活更加舒适便捷（画中画时此功能无效）。
真+240Hz
水平120Hz＋垂直120Hz =真+ 240Hz
真正解决不同角度看运动画面图像不清晰的现象，传统的120Hz平板电视，其CPU因内存、运算速度局限，只能实现水平方向的120Hz加帧处理，画面不能被完全地显示，部分数据丢失，垂直方面的画面依然不够流畅；而海信采用 CP交互式芯片，集成双核处理支持165MHz的带宽对数据进行读写，速度更快，处理能力更强，保证加帧图像不丢失，真正实现水平、垂直方向的加帧画面完整再现。
音画同步：
在您收看节目的时候，有没有因为声音和画面不同步而苦恼呢? 为了解决您的后顾之忧，海信平板电视增加了“音画同步”，可以根据您的需求，来调节语音和画面的节奏，将音画不一致的节目调整好，改善您的收视完美度，让您更舒适。
AVL调音师（自动音量）：
在您收看电视节目时，常常会因各频道忽大忽小的音量而烦恼，海信平板电视，增加了独特的音量自动控制电路，可以根据电视节目的不同自动调节音量，自动平抑各频道音量大小，让您轻轻松松享受电视节目带来的乐趣。
（操作说明：用户在收看某一节目时，按一下计时回看键，本机将启动计时回看功能，在屏幕右上角显示时间，此时用户可随意换台或切换信号源，当用户需要回到原来的节目时，只需要先按一下计时回看键，屏幕上的时间开始闪烁，在约10秒钟内若用户再按一次计时回看键，信号将自动切换到原来的节目，若无操作，本机将自动关闭计时回看功能。）

海信 DB-651HCR型有线高清晰度数字电视多功能接收机说明书

静止静音123456789V+V-P+P-指南交替确定菜单上翻页下翻页退出电视广播点播喜好画中画画面交换频道－频道+信息声道幅宽比删除播放/暂停硬盘节目快进停止录制/停止快退HYDFSR-10501退出静音声道广播电视菜单待机硬盘节目播放/暂停快进停止123456789信号弱无电视节目搜索进度设置指南广播电视高级设置手动搜索网络搜索自动搜索在线升级出厂设置请输入正确参数开始搜索，请按“确定”键返回上一级“菜单”键调制方式符号率646.875 MS/s主频点搜索否硬盘电视列表电视列表频道号频道名喜好列表添加到喜好001 CCTV-1002 CCTV-2003 CCTV-3004 CCTV-4005 CCTV-5006 CCTV-6007 CCTV-7008 CCTV-8009 CCTV-9010 CCTV-10信号频率信号强度482MHz78设置指南广播电视硬盘当前节目广告下个节目幸运52信号弱广播列表频道号频道名001 中央广播1套002 中央广播2套003 中央广播3套004 中央广播4套005 中央广播5套006 中央广播6套007 中央广播7套008 中央广播8套009 中央广播9套信号频率信号强度490MHz70动物世界已开始，现在收看?4个节目已开始现在收看?设置指南广播电视硬盘硬盘列表001 海豚爱上猫（2）002 节目15003 我爱世界杯004 海峡两岸005 曲苑杂坛006 高校录取进行时008 快乐驿站录制时间 2006/07/29 10:29:50节目时长 00：00：45文件大小 123M 剩余空间 20G 硬盘容量 80G频道号频道号设置指南广播电视硬盘播放状态：播放中单频道指南预约列表多频道指南预约/取消预约预约列表星期五 2006/07/21 (1/11) 剩余时间：70分钟今天15:20-17:30 CCTV-2 下午剧场今天18:30-18:50 QTV-1 青岛剧场今天19:00-19:30 CCTV-1 新闻联播设置指南广播电视硬盘11基本设置高级设置基本设置（1）输出模式按上/下键选择输出模式后，按左/右键在复合视频、HDMI 、高清电视三种视频输出模式间切换。

海信LED42K310×3D电视使用说明

32
播放TXT格式文本文件
33
网上邻居
34
注意事项
36
2
本机特点
高品质LED 背光3D液晶屏具有绚丽、节能、环保、纤薄四大尖端优势。全数字显示整个画面真实完美再现，无边缘模糊和非线性失真等现象；不受地磁的影响。数字多媒体播放功能可以读取USB1.1、USB2.0 标准设备，浏览图片、聆听音乐、欣赏视频。多种画质改善电路色彩优化功能；运动画面和静态画面的画质改善电路。多模式宽屏显示 16:9、4:3、缩放1、缩放2、智能全景等多种宽高比可供选择。高品质数字功放，在更高的动态范围内再现完美音质，高效节能。节电保护模式如没有输入信号时，15分钟后，本机会自动进入低功耗睡眠状态或待机状态，可有效延长本机使用寿命，并节约电能。多媒体端口本机具有天线、VGA、HDMI、视频、分量、USB、耳机、网口等多种端口。
摆放方法
√ 平坦、稳定的场所。
× 阳光直射或靠近取暖装置处。 × 通风不良处。 × 靠近炉子或水、油或烟容易进入机内之处。 × 通风口被封闭之处。
× 不平稳处。 × 易受震动处。 × 灰尘多或潮湿处。 × 高温处。
当电视柜表面喷涂油漆或带有机溶剂以及油脂等物质时，底座的橡胶垫可能会与其发生轻微的化学反应，造成电视柜表面的轻微腐蚀，所以建议用户先在电视柜上放一层保护材料（如纸板或玻璃板等），然后再放置电视机。观看节目
不含底座
7.7
10
15.5
16
21
产品质量(kg) 含底座
9
11.5
18
18.5
24
显示屏可视图像对角线最小尺寸(cm)
80
98
106
116
126

海信彩电进入总线方法大全

海信彩电进入总线方法大全海信TC2145 1、同时按住电视机小门里的'F'键和遥控器上的'S'键,屏幕上出现“项目-X设定-X”；2、按F键，可轮换出现“项目-1”，“项目-2”，“项目-3”。

3、按音量增大、减小键，可轮换出现“设定-0”，“设定-1”。

4、按遥控器上'S'键就能退出特殊功能状态。

附：功能表项目-1 设定-0 取消最大音量,允许自动搜台项目-1 设定-1 设定最大音量,禁止自动搜台项目-2 设定-0 开机时收看上次关机时的节目项目-2 设定-1 开机处于AV状态项目-3 设定-0 英文显示项目-3 设定-1 中文显示通过特殊功能设定可以实现下列功能：能够实现最大音量限制、禁止/允许自动搜索记忆、开机处于AV状态、中英文字符显示选择等功能。

海信H97B密码调整1、在TV状态，先按“图文”键，再按“TV/AV”键，最后按“8，8，8，0”；2、屏幕显示“M”；3、在“M”状态下，先按“中文”键，在5秒内分别按“声音控制”、“超重低音”、“环绕声选择”、“声音模式选择”及“定时关机”这5个键可分别进入5个调整菜单；4、遥控关机退出。

H97B密码调整2 进入水平亮线维修状态：在M维修状态，按中文键，再按工厂2（即重低音）键，进入工厂2菜单，然后按压频道增／减键选中RCO或BCO或GCO，此时按压卡拉OK键即进入一条亮线状态。

再次按压卡拉OK键、遥控关机退出亮线状态。

遥控关机同时退出M维修状态，恢复电视正常工作。

H97B 密码调整3 附：功能表1．FACTORY 1 MENU(工厂1) 略号受控IC 设定值项目OSD TA8880CN ＊字符位置SUB TA8880CN ＊副亮度SCT TA8880CN ＊副对比度SSH TA8880CN 0 副清晰度TCC TA8880CN ＊副色调PNH TA8880CN 0 P／N幅度调整SCS TA8880CN ＊SECAM调整BEL TA8880CN ＊钟形滤波器调整SRY TA8880CN ＊SECAM R－Y调整SBY TA8880CN ＊SECAM R－Y调整2．FACTORY 2 MENU(工厂2) 略号IC 设定值项目VPS TA8880CN ＊场中心HPS TA8880CN ＊行中心RDV TA8859P ＊无效BDV TA8859P ＊无效RCO TA8859P ＊无效BCO TA8859P ＊无效HIT TA8859P ＊场幅WID TA8859P ＊行幅DPC TA8859P ＊左右枕形校正KEY TA8859P ＊梯形失真校正GCO TA8859P ＊无效3．FACTORY 3 MENU(工厂3) H97B密码调整4 3．FACTORY 3 MENU(工厂3) 略号IC 设定值项目WPL TA8880CN 1 白峰限制PNG TA8880CN 0 P／N门脉冲位置调整BWM TA8880CN 0 彩色模式SID TA8880CN ＊SID ON／OFF APC TA8880CN 0 孔阑控制VMD TA8880CN ＊场频模式SGP TA8880CN ＊SECAM门脉冲位置调整SRC TA8880CN ＊搜索模式4．FACTORY 4 MENU(工厂4) 略号IC 设定值项目VDD EEPROM 2 AV设定BND EEPROM 2 波段设定ONT EEPROM 1 节目编程设定KOK EEPROM 0 卡拉OK设定PAL EEPROM 0 制式设定AI EEPROM 1 AI模块选择DSP EEPROM 1 商标显示选择CLK EEPROM 2 时钟设定STM EEPROM 3 搜台视频制式设定443 EEPROM 1 N3.58 N4.43显示设定UST EEPROM 0 使用时间设定SWF EEPROM 1 重低音设定SND EEPROM 2 搜台伴音制式设定TELEEPROM 0 图文选择H97B密码调整5 5．FACTORY 5 MENU(工厂5) 略号IC 设定值项目BBK TA8880CN 0 蓝背景设置LIN TA8859P ＊场线性VSC TA8859P ＊场S校正VCP TA8859P ＊场补偿调整AFC TA8880CN ＊设定AFC检测电流CNR TA8859P ＊角位失真校正HCP TA8859P ＊行补偿调整VIC TA8859P ＊场校正调节海信TC2532F系列海信TC2532F系列 1 TC2532F系列维修数据一、功能设定及密码调整功能设定和密码调整需要专用遥控器。

海信电视说明书HDP29R68

频道范围
广播电视频道 C1～C57 CATV 增补频道 Z1～Z38
-第7页-
※电路原理※
天线输入
75Ω外接端子
伴音功率
2W+2W
4W+4W
5W+5W
产品尺寸（宽×高×厚，
mm）
534×415×71 （不带底座） 534×454×172 （带底座）
670×516×208 （带底座）
670×461×106 （不带底座）
产品对比
HDP29R68
相同点
主要功能、芯片相同
主要不同点
R68 系列外观、非超薄增加自由听、计时回看
HDP2976
76 系列外观、超薄无自由听和计时回看
-第1页-
※新品介绍※
功能简介：
● 纯平面、多媒体显像管； ● 兼容分量信号输入格式：1080P/60、1080i/60、1080i/50，720P/60 格式； ● 60Hz 逐行/1250 线扫描模式：图像画面逼真、细腻； ● 100Hz 扫描模式：消除大面积闪烁，画面更稳定； ● 像素增强扫描模式：显示的像素数量增加，使画面更加细腻、不闪烁； ● 数字视频解码电路：完美再现逼真画面； ● 数字彩色解码电路：数字解码技术，完美再现真彩色； ● 图像数字降噪电路：先进的递归滤波器式数字图像降噪技术，大大减弱图像的背景噪波，提高图像细腻度、清晰度； ● 数码定景：轻松抓取图像精彩一刻； ● 三种声音效果选择； ● 四种图像、声音预选模式选择； ● VGA 伴音输入可选、分量信号伴音输入可选； ● 人性化静音功能 ● 地磁校正功能； ● 开机自动搜台功能； ● 定时开/关机； ● 节目交换功能和节目拷贝功能； ● 换台静止； ● 自由听； ● 计时回看。

海信 HDP25R69液晶电视说明书

This Manual: /fil
◆ 计时回看：海信高清 CRT 电视新增极具人性化功能——计时回看，此功能主要特点：当用户在观看电视节目时，突然插播广告，即可按下“计时回看”键，之后便可随意切换至其它频道节目或其它通道，预计广告时间即将结束，电视节目重新开始时，再次按下“计时回看”键，通过相应操作，便可回到自己之前观看的节目中。此功能操作方便，让您的娱乐生活更加舒适便捷。
◆ 演示功能：切换到该功能时，可以看到一边画质没有经过多种电路提升，一边画质经过了降噪等处理，演示效果明显。
◆ 地磁校正：因为地球磁场有方向性，所以电视机被移动位置和方向时，它的图像中心位置可能有倾斜现象，此时启用地磁校正功能，就可以有效地校正图像倾斜度，恢复正常。
◆ 数字降噪：海信特有的数字降噪功能，采用最先进的递归滤波器式数字图像降噪技术，能够大大减弱图像的背景噪波，提高图像细腻度、清晰度，可显著地去除图像噪波。当图像内容为相对静止画面时，可选择较强的降噪级别；若图像内容为剧烈运动画面时，请将降噪级别降低，提高图像细腻度、清晰度。
技改快递
5、海信 32 寸/26 寸自制电源替代达方电源更改方案…………………（49）
5.1 TLM3233D 更改电源方法……………………………………………………49 5.2 32 寸海信电源板/达方电源板照片………………………………………49 5.3 TLM2633D 更改电源方法……………………………………………………53 5.4 26 寸海信自制电源板/达方电源板照片…………………………………53
主要卖点：
◆ 可旋转底座：海信最新 25 寸超薄可旋转底座电视，在维持原有优良品质的基础上，将功能进一步
-第2页-
This Manual: /file/35358

海信电视说明书LED46XT710G3D-LED55XT710G3D说明书

海信电视说明书LED46XT710G3D-LED55XT710G3D说明书LED42XT710G3DLED46XT710G3DLED55XT710G3D产品使用指南请在使用本机之前仔细阅读并妥善保管I尊敬的用户朋友您好感谢您购买海信产品相信这一全新产品会给您带来无限欢乐。

在使用本产品前请您认真阅读产品使用指南并妥善保管。

因违反本手册中的安全注意事项及使用说明事项而导致的事故本公司不承担任何责任。

海信集团全国统一客服热线海信集团服务质量监督电话-83091111本产品内有高压用户不得擅自打开机壳。

非维修人员不得擅自修理和换件以免发生触电和火灾事故。

用干净、柔软的棉布对整机进行清洁维护禁止反复用力擦拭。

禁止用硬物划刻、敲打、撞击或用各种研磨类物品摩擦显示屏。

本产品在安放、使用时应避免受到水滴、水溅。

遇到雷雨等不良天气应迅速拔下电源插头及有线电视或室外天线插头以免发生雷击损坏事故。

本机为II类设备不需要接地使用。

注意事项静止图像可能会导致电视屏幕永久性损坏。

1.不要在液晶电视屏幕上显示静止图像超过2小时因为这样会导致出现屏幕图像残影为避免此问题请您在显示静止图像时降低屏幕的亮度和对比度。

2.长时间观看4:3格式的节目时在屏幕的左、右两侧和图像的边缘会留下不同的痕迹所以请您不要长时间使用此模式。

3.显示电子游戏和电脑静止图像的时间过长可能会导致局部余像出现因荧光屏灼伤而造成的屏幕图像残影所以请您在使用时适当降低亮度和对比度。

上述原因导致的电视机屏幕出现图像残影、局部余像、痕迹问题显示屏不在保修范围之内。

节能提示在不观看电视节目时请选择交流关机通过电源开关关机以减少能耗。

2.在不影响观看质量的前提下可降低显示屏的亮度以减少电视机在使用过程中的能耗。

符号说明带闪电箭头的三角形图案为警告符号提醒您注意产品内的电压有危险。

√表示正确的做法。

带惊叹号的三角形图案为警告符号提醒您注意与产品有关的重要说明。

×表示错误的做法。

海信 M280 M281 说明书

应用程序 | 14
遥控
通过遥控中的常用、电视、语音、学习功能模块可控制网络内的智能电视以及其它设备 ( 包括空调，DVD，功放），遥控中的常用、电视、语音功能模块目前仅适用于海信 710 系列智能电视。
1
2
3
4
5
6
7
8
9
-
3D 信号源
- 退出
电视
-
9 OK
常用、电视功能模块
屏显 0 交替 - 节能
将电视节目通过 Wi-Fi 信号传到个人智能电视上，可以实现电视节目的同步收看。（此功能目前适用于海信 710 系列电视）
音乐
播放设备中存储的音乐文件。
媒体播放器播放设备中存储的视频文件。
记事本
能够快速记录重要信息，以备日后查看。
11 | 应用程序
应用程序概览
图标名称
浏览器
功能
浏览网络上的网站，此设备能通过 Wi-Fi 连接互联网，随时随地满足娱乐以及办公需求。
连接到电脑 ............................................9 连接到电视的 HDMI 接口 .................................9
屏幕主界面介绍 ........................................10 应用程序概览 ..........................................11 网络设置 ..............................................14 遥控 ..................................................15 分享 ..................................................19 电视 ..................................................23

海信电视L32A71C L40A71C L42A71C L48A71C L55A71C用户手册说明书

L32A71C/L40A71C/L42A71C/L48A71C/L55A71C目录目录 (01)安全警告 (02)安全警告说明 (02)安全符号说明 (04)产品使用注意事项 (05)环保注意事项和说明 (07)环保使用期限和有害物质 (07)本机功能、特色及附件 (08)底座安装 (10)连接 (11)电视机按键 (11)电视机端子接口 (12)网络连接与设置 (14)遥控器按键及说明 (16)遥控器电池安装 (16)电视基本功能 (18)开机 (18)关机 (18)搜台 (18)调节频道/音量 (18)菜单使用 (18)用户中心 (18)其它信息 (19)多媒体、网络下载功能问题与解答 (19)故障分析及排除 (21)整机技术规格 (23)三包服务单 (24)免责声明 (25)安全警告说明安全警告在使用本产品前请详细阅读、了解下列注意事项，并请妥善保存以备日后查询。

设备应放置在不妨碍良好通风的环境中。

·通风孔不要覆盖诸如报纸、桌布和窗帘等物品而妨碍通风。

·设备上不要放置裸露的火焰源，如点燃的蜡烛。

设备不得遭受水滴或水溅，设备上不得放置诸如花瓶一类的装满液体的物品。

为预防设备倾倒带来的危险，请保证设备的任何边缘都在支撑物内，同时不要将设备放置在不稳定的、承重不足的推车、架子或桌子上。

设备壁挂安装时必须由专业人员牢固固定在墙壁上。

I 类结构的设备（一般配有三芯电源线，需要接地）应当连接到带保护接地连接的电网电源输出插座上。

对于包含 I 类（一般配有三芯电源线，需要接地）、 II 类（一般配二芯电源线，不需要特别接地）设备的多媒体系统，与电源的连接应确保 I 类设备的保护接地的可靠连接。

多媒体系统中需要与通信网络连接的设备、与有线网络连接的设备应分别满足与通信网络、有线网络的隔离要求。

电源插头是设备的断开装置，电源插头应当保持能方便地拔出。

标有符号的端子是危险带电的，与这些端子连接的外部导线需要由经过指导的人员来安装或使用现成的引线或软线。

LED50-55-65XT900X3DU产品使用指南(4735SS)

280W
10W+10W
15W+15W
15W×2+15W（重低音）
～ 50Hz 220V
Q/0202RSR 609-2011
PAL(D/K、I、B/G)、NTSC(M)、DVB-C、DTMB
PAL、NTSC
广播电视频道 C01 ～ C57 CATV 增补频道 Z01 ～ Z38
工作温度 5℃～ 35℃ 工作湿度 20% ～ 80%RH 大气压力 86kPa ～ 106kPa
请不要对液晶屏施加压力，液晶屏幕是精致且脆弱的。
因液晶屏表面易受划伤，请不要接触硬质物体。
产品
请不要尝试自行分解、拆卸本产品任何部分，这样可能会造成产品损坏及人体伤害，并使您所享有的产品保修失效。
请勿拆下后盖，电视机内部的调整和检查应由专业人员进行。请不要掩盖或阻塞机体背后散热孔，以免妨碍机体散热。请不要用锐利物、金属触碰信号接头或伸入散热孔内，以免电路短路造成产品损坏或发生触电危险。
如发现异常的声音或气味或有声音无图像，请立即关闭电源并从插座上拔出插头，并及时与海信服务联系。
请不要让任何物体压迫电源线及信号线。
请不要让电源插座超载，确保您使用的插座是经过国家安全认证的合格产品。
产品要远离高温发热物体。
室外天线暴露在外容易发生变化影响图像质量，应定期检查和更换。
不要在电视机上放置盛水的容器，比如化妆品或药液等。
摆放方法
√ 平坦、稳定的场所。 × 阳光直射或靠近取暖装置处。 × 通风不良处。 × 靠近炉子或水、油或烟容易进入机内之处。 × 通风口被封闭之处。 × 不平稳处。 × 易受震动处。 × 灰尘多或潮湿处。 × 高温处。
当电视柜表面喷涂油漆或带有机溶剂以及油脂等物质时，底座的橡胶垫可能会与其发生轻微的化学反应，造成电视柜表面的轻微腐蚀，所以建议用户先在电视柜上放一层保护材料（如纸板或玻璃板等），然后再放置电视机。

青岛海信电器 LED55T28GPN(1100) 液晶电视服务手册

R液晶电视服务手册 LED55T28GPN(1100)MST6i78机芯方案青岛海信电器股份有限公司开发中心开发一部2010.08LED55T28GPN(1100) (3)一、产品介绍 (3)（一）、产品外观介绍 (3)（二）、产品功能规格、特点介绍 (5)（三）、产品差异介绍： (6)二、方案概述： (6)三、原理说明 (6)电路框图构架： (6)电源分配 (7)四、产品爆炸图及明细 (26)五、主板及电源板图 (28)六、软件升级方法 (31)液晶电视服务手册LED55T28GPN(1100)一、产品介绍（一）、产品外观介绍LED55T28GPN(1100)外观：技术参数：各端子电平特性：（三）、产品差异介绍：本机型电路方面除采用模拟高频头外，其它与LED55T29GP相似。

结构方面采用全新结构。

二、方案概述：本机所采用MST6i78系列方案是我公司于2010年初开始主推的中高端多媒体+网络+数字电视单芯片机芯方案，其集成度非常高。

主要特点包括：1. 芯片内置了VIF及SIF解码，可以实现PAL、NTSC和SECAM 的接收；2. 同时芯片内置了4路HIMI输入（支持CEC功能，暂不开发）、3路YPbPr/RGB输入、5路AV输入、2路USB输入。

可以采用USB进行升级；3. 支持MPEG-2、H.264、AVS（up to 1920*1088@30fps）、VC1等多种解码；4.多媒体（USB2.0）功能，图片支持JPEG（8192x8192）、BMP（3000x3000）、PNG（3000x3000）；音乐支持MP3、WMA、WAV；电影支持AVI、MP4、MPG、MPEG、VOB、TS、MOV、MKV、RM、RMVB、ASF、WMV、FLV；5.强大的Widget网络功能；6.支持wifi（USB dangle形式）功能。

三、原理说明电路框图构架：6i78 采用了3核独立CPU架构、提升性能：1、MIPS cpu：用于网络部分处理；2、32Bit CPU：用于TV的软件3、DSP：多媒体解码电源分配1. 电源部分---系统3.3Vstb 3.3Vstb 为待机3.3V，通过待机5V 转换而来，待机不受控。

海信液晶彩电LED32-37-39-40K160JD服务手册

到液晶屏的 TCON 板，驱动液晶屏显示图像。
2.伴音处理部分
1）射频通道
射频电视信号经过高频头 U1 解调后输出中频信号经过声表后输入到主芯片 N1(MST6I982B)中进行解码，
输出音频信号；
2）其他通道伴音
其他通道输入的左右声道伴音直接进入主芯片 N1 进行音频处理；HDMI 通道的伴音是直接对 HDMI 信号进
图像处理；
内部技术资料,注意保密!
2）VIDEO、YPBPR、VGA 通道
YPbPr 与 VGA、 AV1、AV2 直接输入主芯片 N1 中进行处理;
3）HDMI 通道
2 路 HDMI 信号不经过开关直接进入主芯片 N1 进行处理，其 EDID 数据和 HDCP KEY 内置在程序中；
4）上述信号在输入主芯片 N1 后，经过隔行转逐行处理，缩放处理，画质增强处理后编码为 LVDS 信号输入
侧端子图：
内部技术资料,注意保密!
（二）、产品功能规格、特点介绍
技术参数：
-5–
内部技术资料,注意保密!
各端子电平特性：
（三）、产品差异介绍
LED32K160JD 采用模组 HE315GH-B11 液晶屏，电源板采用 RSAG2.908.5023，无同轴输出 LED37K160JD 采用模组 HE365GH-B71 液晶屏，电源板采用 RSAG2.908.4555-04 LED39K160JD 采用模组 HE390GF-E52 液晶屏，电源板采用 RSAG2.908.4737-01 LED40K160JD 采用模组 HE400GF-B31 液晶屏，电源板采用 RSAG2.908.4737-02
LED 驱动部分：采用 BCD 公司的 AP3843 芯片，拓扑结构是 BOOST 电路。将反激部分输出的 60V 电压通过升压变换，输出 LED 灯串需要的直流电压进行点屏。
