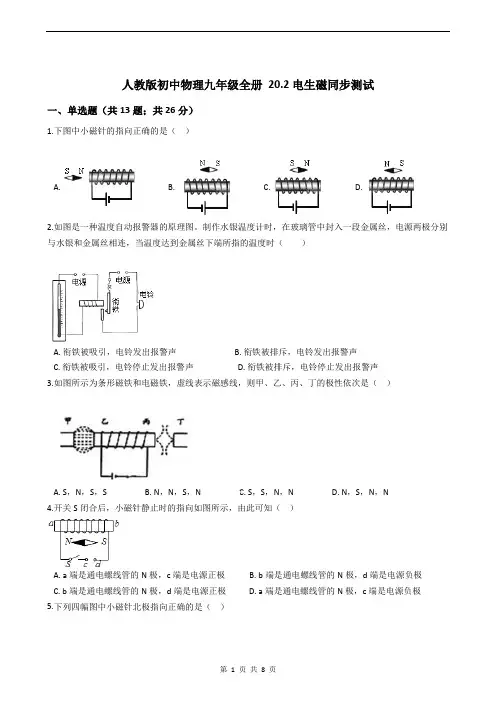

人教版初中物理九年级全册 20.2电生磁同步测试(含答案)
人教版初中物理九年级全册20.2电生磁同步测试一、单选题(共13题;共26分)1.下图中小磁针的指向正确的是()A. B. C. D.2.如图是一种温度自动报警器的原理图。
制作水银温度计时,在玻璃管中封入一段金属丝,电源两极分别与水银和金属丝相连,当温度达到金属丝下端所指的温度时()A. 衔铁被吸引,电铃发出报警声B. 衔铁被排斥,电铃发出报警声C. 衔铁被吸引,电铃停止发出报警声D. 衔铁被排斥,电铃停止发出报警声3.如图所示为条形磁铁和电磁铁,虚线表示磁感线,则甲、乙、丙、丁的极性依次是()A. S,N,S,SB. N,N,S,NC. S,S,N,ND. N,S,N,N4.开关S闭合后,小磁针静止时的指向如图所示,由此可知()A. a端是通电螺线管的N极,c端是电源正极B. b端是通电螺线管的N极,d端是电源负极C. b端是通电螺线管的N极,d端是电源正极D. a端是通电螺线管的N极,c端是电源负极5.下列四幅图中小磁针北极指向正确的是()A. B. C. D.6.把一根柔软的螺旋形弹簧竖直悬挂起来,使它的下端刚好跟杯里的水银面相接触,并使它组成如右图所示的电路图,当开关S接通后,将看到的现象是()A. 弹簧向上收缩B. 弹簧被拉长C. 弹簧上下跳动D. 弹簧仍静止不动7.图中的两个线圈,套在光滑的玻璃管上,导线柔软,可以自由滑动,开关S闭合后则()A. 两线圈左右分开B. 两线圈向中间靠拢C. 两线圈静止不动D. 两线圈先左右分开,然后向中间靠拢8.如图所示,把螺线管沿东西方向水平悬挂起来,然后给导线通上如图所示的电流,请你想一想会发生的现象是()A. 通电螺线管仍保持静止不动B. 通电螺线管能在任意位置静止C. 通电螺线管转动,直至A端指向南,B端指向北D. 通电螺线管转动,直至B端指向南,A端指向北9.世界上第一个发现电和磁之间联系的科学家是()A. 奥斯特B. 法拉第C. 焦耳D. 安培10.如图所示,电磁铁左侧的甲为条形磁铁,右侧的乙为软铁棒,A端是电源的正极.下列判断中正确的是()A. 甲、乙都被吸引B. 甲被吸引,乙被排斥C. 甲、乙都被排斥D. 甲被排斥,乙被吸引11.如图所示,闭合开关S,滑片P向左移动,则螺线管()A. 左端为S极,磁性增强B. 左端为S极,磁性减弱C. 左端为N极,磁性减弱D. 左端为N极,磁性增强12.如图所示,一个闭合的正方形线圈从一个蹄形磁铁的上方落下,其aa′边进入蹄形磁铁直至底部,线圈的边长比磁铁的高度长,是在此过程中()A. 线圈中无感应电流产生B. 线圈中有感应电流产生,线圈的机械能转化为电能C. 线圈中有感应电流产生,产生的电能转化为机械能D. 以上说法都不对13.如图所示,通电螺线管周围的小磁针静止时,小磁针N极指向正确的是()A. a、b、cB. a、b、dC. a、c、dD. b、c、d二、多选题(共1题;共3分)14.通电螺线管内部放一个小磁针,小磁针静止时的指向如下图所示,则正确的是A. a端为电源正极B. b端为电源正极C. c端为通电螺线管N极D. d端为通电螺线管N极三、作图题(共4题;共20分)15.画出图中电源的“+”极16.要求闭合开关后,如图中甲乙两个通电螺线管相互吸引,请画出乙螺线管线圈的绕法17.请在图中画出通电螺线管的绕法及磁感线的方向。

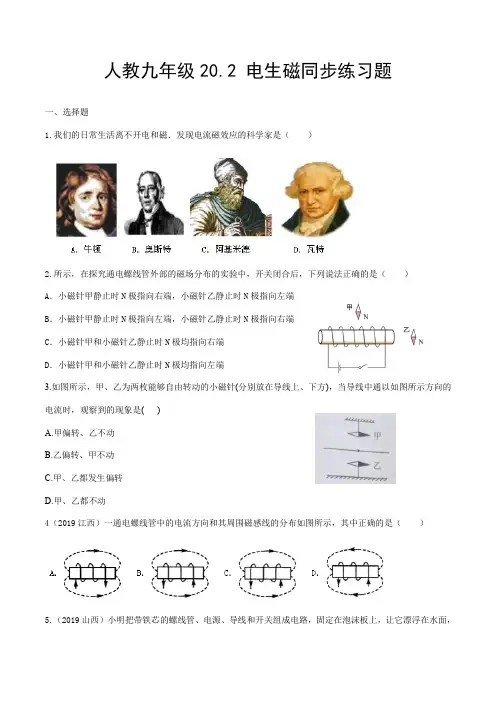

2020-2021学年人教版九年级物理20.2 电生磁同步练习题(含答案)
人教九年级20.2 电生磁同步练习题一、选择题1.我们的日常生活离不开电和磁.发现电流磁效应的科学家是()2.所示,在探究通电螺线管外部的磁场分布的实验中,开关闭合后,下列说法正确的是()A.小磁针甲静止时N极指向右端,小磁针乙静止时N极指向左端B.小磁针甲静止时N极指向左端,小磁针乙静止时N极指向右端C.小磁针甲和小磁针乙静止时N极均指向右端D.小磁针甲和小磁针乙静止时N极均指向左端3.如图所示,甲、乙为两枚能够自由转动的小磁针(分别放在导线上、下方),当导线中通以如图所示方向的电流时,观察到的现象是( )A.甲偏转、乙不动B.乙偏转、甲不动C.甲、乙都发生偏转D.甲、乙都不动4(2019江西)一通电螺线管中的电流方向和其周围磁感线的分布如图所示,其中正确的是()5.(2019山西)小明把带铁芯的螺线管、电源、导线和开关组成电路,固定在泡沫板上,让它漂浮在水面,制作指南针。
如图所示,该指南针的南极(S)应标在泡沫板的()A.a处B.b处C.c处D.d处6.(2019•烟台)在探究通电螺线管的实验中,小明连接了如图所示的电路,通电螺线管M端放有一小磁针,闭合开关,移动滑动变阻器的滑片,下面说法正确的是()A.通电螺线管M端为S极B.小磁针N极指向水平向右C.若滑动变阻器的滑片P向b端移动,通电螺线管的磁性增强D.若滑动变阻器的滑片P向b端移动,通电螺线管的磁性减弱二、填空题7.1820年,丹麦科学家奥斯特在课堂上做实验时偶然发现:当导线中通过电流时,它旁边的磁针发生了偏转,他进而继续研究,终于证实了电流周围存在_______,在世界上第一个发现了电和磁之间的联系。
如果把导线绕在圆筒上做成螺线管,通电时磁场就会变强,通电螺线管的极性与螺线管中的_______方向有关。
8.闭合开关S后,小磁针静止时北极的指向如图所示,则螺线管左端是______极(选填“N”或“S”),电源左端是_______极(选填“正”或“负”)。

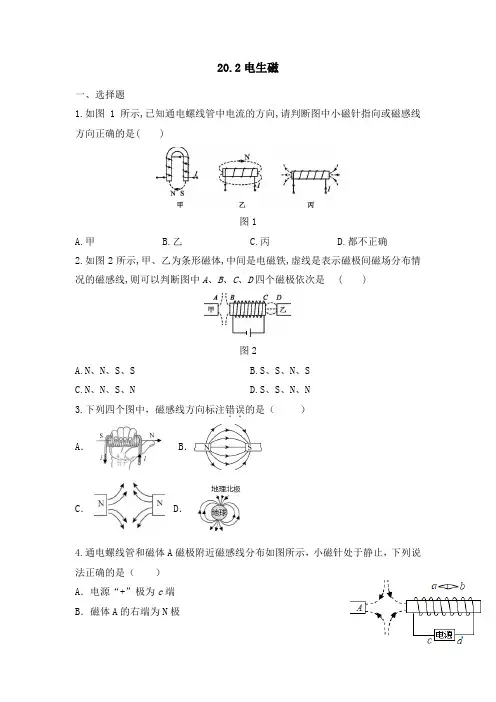

20.2电生磁同步练习2021—2022学年人教版九年级物理全一册
20.2电生磁一、选择题1.如图1所示,已知通电螺线管中电流的方向,请判断图中小磁针指向或磁感线方向正确的是()图1A.甲B.乙C.丙D.都不正确2.如图2所示,甲、乙为条形磁体,中间是电磁铁,虚线是表示磁极间磁场分布情况的磁感线,则可以判断图中A、B、C、D四个磁极依次是()图2A.N、N、S、SB.S、S、N、SC.N、N、S、ND.S、S、N、N3.下列四个图中,磁感线方向标注错误..的是()A. B.C. D.4.通电螺线管和磁体A磁极附近磁感线分布如图所示,小磁针处于静止,下列说法正确的是()A.电源“+”极为c端B.磁体A的右端为N极C.小磁针的a端为S极D.小磁针所在位置没有磁场,所以小磁针处于静止5.如图所示,在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是( )A.a、bB.b、cC.c、dD.a、d6.如图所示,小磁针静止在螺线管附近,闭合开关后,下列判断正确的是( ) A.通电螺线管的左端为N极B.通电螺线管外A点磁场的方向向右C.小磁针N极指向左D.小磁针S极指向左7.为了得出条形磁铁的磁性两端强、中间弱的特性,某同学设计了以下四个实验,其中不能达到目的是()A.将甲实验中的条形磁铁平移靠近三颗小铁球B.将乙实验中的两根条形磁铁相互平移靠近C.将丙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动D.将丁实验中放在一堆大头针上的条形磁铁提起8.我国北宋学者沈括在《梦溪笔谈》中,将指南针分为“水针”和“旱针”两类.在图所示装置中,条形磁铁左方的水盆中悬浮的“水针”和正上方悬挂的“旱针”在静止时其N极分别指向()A.左,右 B.右,左 C.左,左 D.右,右9.如图所示,闭合开关S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是()A.相斥,A端为N极,B端为N极B.相斥,A端为S极,B端为S极C.相吸,A端为S极,B端为N极D.相吸,A端为N极,B端为S极10.如图所示,闭合电磁铁开关S,条形磁铁静止在水平桌面上。
2020-2021学年人教版物理九年级全一册第20章 电与磁同步练习含答案
2020—2021学年人教物理九年级全一册第20章电与磁同步练习含答案第20章电与磁1、一根锯条的A端靠近磁针的N极时,磁铁N极被吸引过来,则()A.锯条一定具有磁性,并且锯条A端为N极B.锯条一定没有磁性C.锯条可能有磁性,也可能没有磁性D.锯条一定具有磁性,并且锯条A端为S极2、在探究影响电磁铁磁性强弱的因素时,小科设计了如图所示的电路,下列相关说法不正确的是()A.电磁铁A、B上方都是S极B.通过电磁铁A和B的电流相等C.电磁铁A的磁性强于电磁铁B的磁性D.向右移动滑片P,电磁铁A、B磁性都减弱3、如图所示,两枚铁质大头针的针尖吸在条形磁体的S极上,发现两枚大头针的针帽互相排斥,这是因为()A.磁化后两枚大头针针帽端都是N极B.磁化后两枚大头针针帽端都是S极C.两枚大头针针帽端被磁体S极吸引D.两枚大头针针帽端被磁体N极吸引4、在地球表面的某位置,发现能自由转动的小磁针静止时沿竖直方向,且S极向下,则该位置在()A.赤道附近B.地理北极附近C.地理南极附近D.无法确定5、(双选)某同学研究电流产生的磁场,闭合开关前,小磁针的指向如图甲所示;闭合开关,小磁针的偏转情况如图乙中箭头所示;只改变电流方向,再次进行实验,小磁针的偏转情况如图丙中箭头所示。
下列结论中合理的是()A.由甲、乙两图可得电流可以产生磁场B.由甲、乙两图可得电流产生的磁场的方向与电流方向有关C.由乙、丙两图可得电流产生的磁场的强弱与电流大小有关D.由乙、丙两图可得电流产生的磁场的方向与电流方向有关6、如图是某小组的同学研究“影响电磁铁磁性大小的因素”的实验装置,其中甲、乙、丙三图中,线圈的匝数相同,而丁图中线圈的匝数是前面三图的2倍。
已知I2>I1,则下列结论中不正确的是()A.比较图甲、图乙,可知电磁铁通电时才有磁性B.比较图甲、图丙,可知电磁铁通电电流增大,磁性增强C.比较图甲、图丁,可知电磁铁通电电流增大,磁性增强D.比较图丙、图丁,可知电磁铁通电电流相同时,线圈匝数越多,磁性越强选择题7、我们每一位同学家中所使用的电冰箱、洗衣机、电风扇等用电器都装配有电动机。

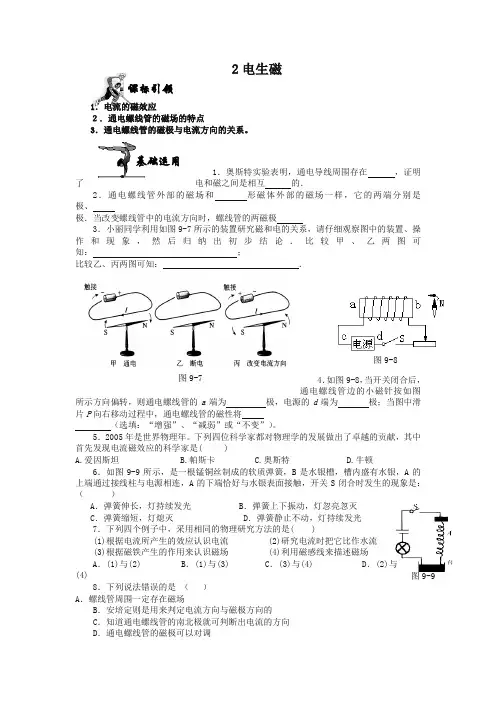

新人教版九年级物理下册:20.2电生磁-同步练习(含答案)(精品)
课标引领2电生磁1.电流的磁效应2.通电螺线管的磁场的特点3.通电螺线管的磁极与电流方向的关系。
1.奥斯特实验表明,通电导线周围存在 ,证明了电和磁之间是相互 的.2.通电螺线管外部的磁场和 形磁体外部的磁场一样,它的两端分别是 极、极.当改变螺线管中的电流方向时,螺线管的两磁极3.小丽同学利用如图9-7所示的装置研究磁和电的关系,请仔细观察图中的装置、操作和现象,然后归纳出初步结论.比较甲、乙两图可知: ;比较乙、丙两图可知: .4.如图9-8,当开关闭合后,通电螺线管边的小磁针按如图所示方向偏转,则通电螺线管的a 端为 极,电源的d 端为 极;当图中滑片P 向右移动过程中,通电螺线管的磁性将 (选填:“增强”、“减弱”或“不变”)。
5.2005年是世界物理年。
下列四位科学家都对物理学的发展做出了卓越的贡献,其中首先发现电流磁效应的科学家是( )A.爱因斯坦B.帕斯卡C.奥斯特D.牛顿6.如图9-9所示,是一根锰铜丝制成的软质弹簧,B 是水银槽,槽内盛有水银,A 的上端通过接线柱与电源相连,A 的下端恰好与水银表面接触,开关S 闭合时发生的现象是:( )A .弹簧伸长,灯持续发光B .弹簧上下振动,灯忽亮忽灭C .弹簧缩短,灯熄灭D .弹簧静止不动,灯持续发光 7.下列四个例子中,采用相同的物理研究方法的是( )(1)根据电流所产生的效应认识电流 (2)研究电流时把它比作水流 (3)根据磁铁产生的作用来认识磁场 (4)利用磁感线来描述磁场A .(1)与(2)B .(1)与(3)C .(3)与(4)D .(2)与(4) 8.下列说法错误的是 ( ) A .螺线管周围一定存在磁场B .安培定则是用来判定电流方向与磁极方向的C .知道通电螺线管的南北极就可判断出电流的方向D .通电螺线管的磁极可以对调图9-7 基础运用图9-8 图9-99.如图9-10所示的通电螺线管,其中正确的是 ( )10.1820年,安培在科学院的例会上做了一个小实验,引起了到会科学家的兴趣.如图9-11,把螺线管沿东西方向水平悬挂起来,然后给导线通电,会发生的现象是 ( ) A .通电螺线管仍保持原位置静止B .通电螺线管转动,直至A 指向南,B 指向北C .通电螺线管转动,直至A 指向北,B 指向南D .通电螺线管能在任意位置静止11.如图9-12所示,弹簧下吊一块软铁,下端有一个带铁心的螺线管,R 是滑动变阻器,如果将滑片P 向右端移动或者抽出铁心,则弹簧长度的变化应分别是 ( ) A . 伸长、伸长 B .缩短、缩短C .伸长、缩短D .缩短、伸长12.如图9-13所示,当开关闭合后,两通电螺线管会 ( ) A .相吸 B .相斥 C .先吸引,后排斥 D .先排斥,后吸引13.如图9-14所示,正确的是( )14.如图9-15,根据通电螺线管周围的磁感线分布,可确定磁极 甲、乙、丙、丁的极性依次是( )A . N 、N 、S 、NB . S 、N 、S 、SC . S 、S 、N 、ND . N 、S 、N 、N图9-13图9-10 图9-11 图9-12图9-151.标出图9-16中通电螺线管的N 、S 极.(2分)2.在图9-17(a)中,静止的小磁针黑端是N 极,请画出螺旋管的绕法;图9-17(b)中,根据电磁铁的S N 、极,判断电源的正、负极。

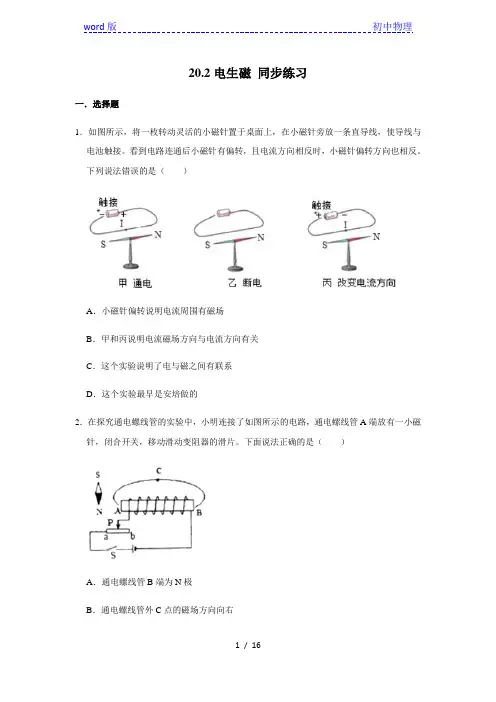

人教版九年级全册物理 20.2电生磁 同步练习(含解析)
20.2电生磁同步练习一.选择题1.如图所示,将一枚转动灵活的小磁针置于桌面上,在小磁针旁放一条直导线,使导线与电池触接。
看到电路连通后小磁针有偏转,且电流方向相反时,小磁针偏转方向也相反。
下列说法错误的是()A.小磁针偏转说明电流周围有磁场B.甲和丙说明电流磁场方向与电流方向有关C.这个实验说明了电与磁之间有联系D.这个实验最早是安培做的2.在探究通电螺线管的实验中,小明连接了如图所示的电路,通电螺线管A端放有一小磁针,闭合开关,移动滑动变阻器的滑片。
下面说法正确的是()A.通电螺线管B端为N极B.通电螺线管外C点的磁场方向向右C.小磁针N极向右转动D.滑动变阻器的滑片P向b端移动,通电螺线管的磁性增强3.如图所示,闭合开关S1、S2两个通电螺线管的相互作用情况以及A、B端的极性分别是()A.相斥,A端为N极,B端为N极B.相斥,A端为S极,B端为S极C.相吸,A端为S极,B端为N极D.相吸,A端为N极,B端为S极4.如图所示甲、乙、丙、丁四个探究实验。
探究电流的磁效应与电流的磁场分布的实验是()A.甲与乙B.乙与丙C.丙与丁D.丁与甲5.如图所示,在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是()A.a、b B.b、c C.c、d D.a、d6.小磁针静止在螺线管的附近,闭合开关S时,通电螺线管磁感线方向如图所示,则下列判断正确的是()A.通电螺线管的右端为N极B.电源的右端为正极C.小磁针一直保持静止D.小磁针N极逆时针转动7.一条形磁铁放在水平桌面上,处于静止状态,电磁铁置于条形磁铁附近并正对(如图所示)。
下列叙述中,正确的是()A.闭合开关前,电磁铁与条形磁铁间没有力的作用B.闭合开关后,条形磁铁受到桌面向右的摩擦力C.闭合开关后,滑片P向a移动时电磁铁与条形磁铁间的作用力减小D.闭合开关后,滑片P向b移动过程中,若条形磁铁始终处于静止状态,则它受到桌面的摩擦力变大8.如图是一种磁悬浮地球仪的示意图,底座内有一金属线圈(线圈电阻不计),地球仪内有一磁铁,通电后地球仪能悬浮在空中。
九年级物理全册20.2电生磁课后习题新版新人教版(精品)
第2节电生磁知能演练提升能力提升1.如图所示,通电螺线管周围的小磁针静止时,小磁针指向不正确的是()A.aB.bC.cD.d2.如图所示,闭合开关后,A点磁场方向向左的是()3.如图所示,当闭合开关S后,通电螺线管Q端附近的小磁针N极转向Q端,则()A.通电螺线管的Q端为N极,电源a端为正极B.通电螺线管的Q端为N极,电源a端为负极C.通电螺线管的Q端为S极,电源a端为正极D.通电螺线管的Q端为S极,电源a端为负极4.(2017·山西中考)小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示。
下列说法正确的是()A.图中P、Q两点相比,P点处的磁场较强B.若只改变螺线管中的电流方向,P、Q两点处的磁场会减弱C.若只改变螺线管中的电流方向,P、Q两点处的磁场方向会改变D.若只增大螺线管中的电流,P、Q两点处的磁场方向会改变5.如图所示,将一根导线弯成圆形,在其里面放置一个小磁针,通电后,小磁针的N极将()A.向纸里偏转B.向纸外偏转C.静止不动D.无法判断6.如图所示,两个线圈套在同一玻璃棒上,各自能自由滑动,S闭合时,这两个线圈将会()A.向左右分开B.向中间靠拢C.都静止不动D.先向左右分开,后向中间靠拢7.如图所示,闭合开关使螺线管通电,可以观察到左边弹簧,右边弹簧。
(均选填“伸长”“缩短”或“不变”)8.为了确定标示不清的铅蓄电池的正、负极,某同学将该电池和一螺线管相连,闭合开关S后,小磁针静止时的指向如图所示,由此可以判断a端是通电螺线管的极,c端是铅蓄电池的极。
9.下图为永磁体A和通电螺线管B之间的磁场分布。
请根据图中磁感线的方向标出永磁体A右端的磁极和螺线管B中电源的“+”“-”极。
10.根据已知的信息,绕制下列四幅图中的螺线管。
★11.如图所示,将一根直导线放在静止小磁针的正上方,并与小磁针平行。
接通电路后,观察到小磁针偏转。
人教版 九年级 全一册 20.2 电生磁 同步练习(带答案)
电生磁同步练习一、单选题1.如图所示,开关S闭合,发现弹簧缩短,小磁针旋转到如图中所示位置静止,则下列说法正确的是()A. 电源右端是负极B. 小磁针上端是S极C. 滑动变阻器向左移动时,弹簧的长度变短D. 通电螺线管的下端为N极2.如图是奥斯特实验的示意图,有关分析正确的是()A. 通电导线周围磁场方向由小磁针的指向决定B. 发生偏转的小磁针对通电导线有力的作用C. 移去小磁针后的通电导线周围不存在磁场D. 通电导线周围的磁场方向与电流方向无关3.图中,通电螺线管的左端是()A. S极B. 负极C. 正极D. N极4.小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在玻璃板上均匀地撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示.下列说法正确的是()A. P、Q两点相比,Q点处的磁场较强B. 若只改变螺线管中的电流方向,P、Q两点处的磁场会减弱C. 若只改变螺线管中的电流方向,P、Q两点处的磁场方向不变D. 若只增大螺线管中的电流,P、Q两点处的磁场方向会改变5.如图所示,甲、乙都是软铁片,闭合电键S后,()A. 甲、乙左端都是N极B. 甲、乙右端都是N极C. 甲右端是N极,乙左端是N极D. 甲左端是N极,乙右端是N极6.下列关于通电螺线管的说法中,正确的是()A. 通电螺线管周围的磁场无规律B. 通电螺线管的磁场有多个磁极C. 不可以用右手螺旋定则来判断通电螺线管的极性D. 通电螺线管外部的磁场与条形磁体的相似7.一条形磁铁放在水平桌面上,处于静止状态,电磁铁(内置铁芯)置于条形磁铁附近并正对(如图所示)。
下列叙述中,正确的是()A. 闭合开关前,电磁铁与条形磁铁间没有力的作用B. 闭合开关后,条形磁铁受到桌面向左的摩擦力C. 闭合开关后,滑片P向b移动时,条形磁铁受到的摩擦力将会变小D. 闭合开关后,滑片P向a移动的过程中,条形磁铁受到的摩擦力的方向将改变8.一条形磁铁放在水平桌面上,处于静止状态,电磁铁置于条形磁铁附近并正对(如图所示)。
【物理文档】九年级物理全册20.2电生磁课后习题新版新人教版.doc
第2节电生磁知能演练提升能力提升1.如图所示,通电螺线管周围的小磁针静止时,小磁针指向不正确的是()A.aB.bC.cD.d2.如图所示,闭合开关后,A点磁场方向向左的是()3.如图所示,当闭合开关S后,通电螺线管Q端附近的小磁针N极转向Q端,则()A.通电螺线管的Q端为N极,电源a端为正极B.通电螺线管的Q端为N极,电源a端为负极C.通电螺线管的Q端为S极,电源a端为正极D.通电螺线管的Q端为S极,电源a端为负极4.(2017·山西中考)小明在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示。
下列说法正确的是()A.图中P、Q两点相比,P点处的磁场较强B.若只改变螺线管中的电流方向,P、Q两点处的磁场会减弱C.若只改变螺线管中的电流方向,P、Q两点处的磁场方向会改变D.若只增大螺线管中的电流,P、Q两点处的磁场方向会改变5.如图所示,将一根导线弯成圆形,在其里面放置一个小磁针,通电后,小磁针的N极将()A.向纸里偏转B.向纸外偏转C.静止不动D.无法判断6.如图所示,两个线圈套在同一玻璃棒上,各自能自由滑动,S闭合时,这两个线圈将会()A.向左右分开B.向中间靠拢C.都静止不动D.先向左右分开,后向中间靠拢7.如图所示,闭合开关使螺线管通电,可以观察到左边弹簧,右边弹簧。
(均选填“伸长”“缩短”或“不变”)8.为了确定标示不清的铅蓄电池的正、负极,某同学将该电池和一螺线管相连,闭合开关S后,小磁针静止时的指向如图所示,由此可以判断a端是通电螺线管的极,c 端是铅蓄电池的极。
9.下图为永磁体A和通电螺线管B之间的磁场分布。
请根据图中磁感线的方向标出永磁体A右端的磁极和螺线管B中电源的“+”“-”极。
10.根据已知的信息,绕制下列四幅图中的螺线管。
★11.如图所示,将一根直导线放在静止小磁针的正上方,并与小磁针平行。
接通电路后,观察到小磁针偏转。
人教版九年级物理20.2电生磁同步练习
给我一个支点,可以撬起整个地球。
——阿基米德人教版九年级物理20.2电生磁同步练习知识点电流的磁效应1.如图所示,在静止小磁针的上方拉一根与小磁针平行的导线,给导线通电时,小磁针会______这个实验叫做______实验,它表明______,若改变导线中的电流方向,小磁针偏转方向______,这表明电流的磁场方向与______的方向有关系。
2.如图所示,当开关闭合时,导线下方的小磁针会发生偏转,说明通电导体周围存在着______,这是丹麦著名物理学家______发现的,属于电流的______(选填“热”“磁”或“化学”)效应现象。
3.如图是奥斯特实验的示意图,有关分析正确的是()A.通电导线周围磁场方向由小磁针的指向决定B.发生偏转的小磁针对通电导线有力的作用C.移去小磁针后的通电导线周围不存在磁场D.通电导线周围的磁场方向与电流方向无关知识点通电螺线管的磁场4.在探究通电螺线管外部磁场的方向时,玻璃板上均匀地撒上铁屑,闭合开关,轻敲玻璃板,铁屑的分布情况如图所示,铁屑在玻璃板上的分布与______的磁场分布非常相似,若把连接电源正负极的接线对调,在闭合开关,轻敲玻璃板,此时铁屑的分布情况______(选填“改变”或“不变”),小磁针N、S极的指向______(选填“改变”或“不变”)。
5.如图所示实验,用______判断通电螺线管周围各点的磁场方向,为了探究通电螺线管磁极的极性与电流方向是否有关,应该采取的操作是______。
6.关于通电螺线管,下列说法不正确的是( )A.通电螺线管周围存在磁场B.通电螺线管周围不存在磁场C.通电螺线管周围的磁场方向与线圈中电流方向有关D.通电螺线管周围的磁场方向与线圈绕向有关7.1820年,安培在科学院的例会上做了一个小实验,引起与会科学家的极大兴趣。
如图所示,把螺线管沿东西方向水平悬挂起来,然后给导线通电看到的现象:通电螺线管()A.转动后停在任意位置B.转动后停在南北方向上C.不停地转动下去D.仍保持在原来位置上知识点安培定则8.如图所示,小磁针在通电螺线管旁处于静止状态,其黑端为N级,则电源的A端为______(选填“正或“负”)极。
2021学年九年级物理全册20.2电生磁同步练习含解析人教版.docx
第二十章电与磁第2节电生磁1.最早发现通电导体周围存在磁场的物理学家是()A.焦耳B.欧姆C.安培D.奥斯特【答案】D【解析】无2.如图所示,小磁针静止在螺线管附近,闭合开关S后,下列判断正确的是()A.通电螺线管的左端为N极B.小磁针一直保持静止C.小磁计的S极向右转动D.通电螺线管外A点的磁场方向向左【答案】D【解析】 A、由安培定则可知,右手握住螺线管,四指指向电流的方向,大拇指指向右端,则通电螺线管的右端为N极,故A错误;BC、通电螺线管的右端是N极,根据异名磁极相互吸引可知,小磁针的S极应靠近螺线管的右端,则小磁计的S极向左转动,小磁针会逆时针旋转,故小磁针不会静止,故BC错误;D、在磁体的外部,磁感线从N极指向S极,所以通电螺线管外A点的磁场方向向左,故D 正确;3.如图是奥斯特实验的示意图,有关分析正确的是()A.通电导线周围磁场方向由小磁针的指向决定B.发生偏转的小磁针对通电导线有力的作用C.移去小磁针后的通电导线周围不存在磁场D.通电导线周围的磁场方向与电流方向无关【答案】B【解析】 AD、通电导线周围磁场方向由电流的方向决定的,故AD错误;B、当将通电导体放在小磁针上方时,小磁针会发生偏转,说明了小磁针受到了力的作用,改变了运动状态,故B正确;C、该磁场与小磁针的有无无关,故移走小磁针后,该结论仍成立,故C错误;故选B.奥斯特电流的磁效应实验时,将通电导线放在小磁针上方时,小磁针会发生偏转,该实验证明了通电导体周围存在磁场.4.下列做法中能够改变通电螺线管外部磁场方向的是()A.增加线圈的匝数B.改变电流的大小C.改变螺线管中的电流方向D.在螺线管中插入铁芯【答案】C【解析】由右手螺旋定则可知,螺线管的极性取决于线圈的绕向及电流方向,即改变任何一个因素,磁极的方向都会改变,但两个因素都改变,磁极的方向不变,且其方向与线圈的匝数、电流的大小及有无铁芯无关,故只有C符合题意,ABD不符合题意.5.如图所示的奥斯特实验是为了说明()A.地球周围存在磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.电流的周围存在着磁场【答案】D【解析】奥斯特将通电导线放于小磁针上方时发现小磁针发生了偏转,说明了通电导线周围存在着磁场,即电流可以产生磁场,故D正确.6.如图所示,按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是()A. B. C. D.【答案】C【解析】解:A、已知电源左端为正极,由右手螺旋定则可知,螺线管的磁极应为左N、右S,小磁针的磁极为:左N、右S,故A错误;B、已知电源下端为正极,由右手螺旋定则可知,螺线管的磁极上端为N、下端为S,小磁针的磁极为:上N、下S,故B错误;C、已知电源左端为正极,由右手螺旋定则可知,螺线管的磁极应为左S、右N,小磁针的磁极为:左S、右N,故C正确;D、已知电源右端为正极,由右手螺旋定则可知,螺线管的磁极应为左N、右S,小磁针的磁极为:左N、右S,故D错误;7.有一环形电流,相当于一匝线圈.当电流从A端流入B端流出时,原本如图所示位置静止的小磁针会()A.水平转动至N极指向纸内8.B.水平转动至S极指向纸内C.顺时针转动90度至竖直位置9.D.逆时针转动90度至竖直位置【答案】A【解析】解:闭合开关S后,环形导线中通有顺时针方向的电流,根据安培定则判断环形导线内部磁场向里,外部磁场向外,则小磁针的N极向里偏转.闭合开关S后,环形导线中通有顺时针方向的电流,根据安培定则判断磁场方向.根据小磁针N极受力方向与磁场方向相同判断N极偏转方向.。
20.2 电生磁—人教版九年级全一册物理同步练习(word版 带答案)
20.2 电生磁一、选择题(共11题)1、我们的日常生活离不开电和磁.发现电流磁效应的科学家是()A.牛顿B.奥斯特C.阿基米德D.瓦特2、为了保护环境,国家鼓励发展新能源汽车,新能源汽车被越来越多的家庭所接受,其核心部件是电动机。
下图能说明电动机工作原理的是()A.B.C.D.3、新冠肺炎疫情期间,我省广大师生相应教育部“停课不停学”的号召,开展了网络教学活动。
教学中老师使用的小音箱在通电后,音箱的鼓膜就会来回振动发出声音。
下列与老师使用的小音箱工作原理相同的是()A.B.C.D.4、如图所示,在“探究通电螺线管外部的磁场分布”的实验中,开关闭合后,下列说法正确的是()A.小磁针甲静止时N极指向右端,小磁针乙静止时N极指向左端B.小磁针甲静止时N极指向左端,小磁针乙静止时N极指向右端C.小磁针甲和小磁针乙静止时N极均指向右端D.小磁针甲和小磁针乙静止时N极均指向左端5、如图所示,开关闭合后,小磁针N极()A.指示方向不变B.向左旋转90°C.旋转180°D.向右旋转90°6、开关S闭合后,小磁针静止时的指向如图所示,由此可知()A.a端是通电螺线管的N极,c端是电源正极B.b端是通电螺线管的N极,d端是电源负极C.b端是通电螺线管的N极,d端是电源正极D.a端是通电螺线管的N极,c端是电源负极7、如图所示,在螺线管内放入一枚小磁针(涂黑端为N极),当开关S闭合后,小磁针北极的指向将()A. 不动B. 向外旋90°C. 向里旋90°D. 旋转180°8、小明把带铁芯的螺线管、电源、导线和开关组成电路,固定在泡沫板上,让它漂浮在水面,制作指南针。
如图所示,该指南针的南极(S)应标在泡沫板的()A.a 处B.b 处C.c处D.d处9、奥斯特实验(如图所示)说明了()A.电流的周围存在着磁场B.电流在磁场中会受到力的作用C.导线做切割磁感线运动时会产生电流D.小磁针在没有磁场时也会转动10、如图所示,在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是()A.a、b B.b、c C.c、d D.a、d11、汤姆生在研究阴极射线时发现了电子,如图所示,一条向上射出的阴极射线可以看作是许多电子定向运动形成的电子流,则通过这束电子流的运动方向推断电流及周围的磁场方向是()二、填空题(共4题)1、方方按如图电路进行实验。
人教版物理九年级全册 20.2电生磁作业2
2021-2021学年人教版九年级物理20.2电生磁同步测试一、单项选择题1.如下图是教材中关于电磁联系的四幅图片,关于这四幅图片的说法中正确的选项是A.甲图中,当导线中有电流通过时,假设将小磁针移开,导线周围的磁场也随之消失B.乙图中,假设同时改变电源正负极的接线和磁体的N、S极同时对调,导体棒ab将向相反方向运动C.丙图的实验可以说明电动机的工作原理D.丁图中的线圈在磁场中转动时,线圈中除了因接入电源而产生的电流外,还会产生感应电流2.如下图,电源、滑动变阻器与螺线管相连,闭合开关,在通电螺线管的右端放置一个小磁针,小磁针静止时N极水平向右.那么〔〕3.在以下四个图中,能正确地表示出通电螺线管极性关系的是〔〕A. B.C. D.4.如下图四种表示通电螺线管极性和电流方向关系的图中,正确的选项是〔〕A. B.C. D.5.如下图,通电螺线管的N极在它的〔〕6.小明将小磁针放在螺线管内部,电键S断开,小磁针諍止后如图〔a〕所示.闭合电键S,小磁针转动,静止后如图〔b〕所示.接着他将电池的正负极对调,再闭合电键S,小磁针静止后如图〔c〕所示.根据实验结果,以下判断正确的选项是〔〕A.通电螺线管的内部没有磁场B.通电螺线管的内部存在磁场,磁场方向与电流的方向无关C.通电螺线管的内部存在磁场,方向由螺线管的N极指向S极D.通电螺线管的内部存在磁场,方向由螺线管的S极指向N极7.如下图,闭合开关S,滑片P向左移动,那么螺线管〔〕A.左端为S极,磁性增强B.左端为S极,磁性减弱C.左端为N极,磁性减弱D.左端为N极,磁性增强8.以下对四个实验的认识,正确的选项是〔〕A.如图实验演示的是电流的磁效应B.如图实验可用来演示电动机的工作原理C.如图实验中通电螺线管的B端是S极D.如图实验可用来演示电磁感应现象9.在一次实验中,小宇连接了如下图的电路,电磁铁的B端有一个小磁针,闭合开关后,以下说法正确的选项是〔〕A.电磁铁的A端为N极B.小磁针静止时,S极水平指向左C.当滑动变阻器的滑动片P向左端移动,电磁铁磁性增强D.利用这一现象所提醒的原理可制成的设备是发电机10.人造磁铁使用一段时间后磁性会减弱,以下图中已经标明了人造磁铁两端的N极和S极,把螺线管通电使人造磁铁的磁性增强的做法正确的选项是〔〕A. B. C. D.二、填空题11.如下图是奥斯特实验的示意图.实验结论是:通电导线周围存在________,如果移走小磁针,该结论________〔选填“成立〞或“不成立〞〕,此实验中小磁针的作用是________.12.如下图是电磁铁和永磁体产生的磁场,由图可知,A的左端为________极,电源的左端为________极.13.我市某校学生在实验室验证奥斯特实验,该实验中小磁针的作用是________,要使实验效果更加明显应使通电导线沿________〔选填“东西〞或“南北〞〕方向放置.14.下面是同学们做过的一些物理实验情景图,请你对这些实验现象分别进展分析并得出结论.〔1〕图甲:闭合开关,小磁针发生们偏转.说明:________〔2〕图乙:迅速击打硬纸板,板上的鸡蛋落入杯中.说明:________〔3〕图丙:将两滴等量的水分别滴在两块玻璃板上,其中被加热的水滴先消失.说明:________15.根据如下图的电流方向,判断通电螺线管的________端是N极.〔选填“左〞或“右〞〕三、解答题16.通电螺线管周围的小磁针静止时的指向如下图,请你用箭头标出通电螺线管中电流的方向.17.判断通电螺线管的磁极性跟电流方向关系的方法是什么?四、实验探究题18.如下图,利用图中的器材可以完成“探究通电螺线管外部的磁场分布〞,小磁针黑色一端是N极.〔1〕从小磁针的分布情况可以发现,通电螺线管外部的磁场与________磁体的磁场相似,通电螺线管的两端相当于________磁体的两个磁极.〔2〕在实验的过程中,改变电流方向,通电螺线管的N、S极________;改变电流大小,通电螺线管的N、S极________〔前两空均填“改变〞或“不改变〞〕,从而说明通电螺线管两端的极性跟螺线管中的________有关,这个关系可以用安培定那么来判断.五、综合题19.阅读短文,根据要求答题:双触点干簧管双触点干簧管是一种磁控开关,构造如图甲所示,其外壳是一只密封的玻璃管,管内充有某种惰性气体,并装有A、B和C三块簧片,其中B和C是用铁或镍等材料制成,A是用铜或铝等非磁性材料制成,A的端点与C的端点是固定端点,B的端点是自由端点,正常时B的端点在自身弹力作用下与A的端点接触.当绕在干簧管上的线圈通电时,如图乙所示,B的端点与C的端点分别被磁化而相互吸引,当吸引力大于B的弹力时,B与A的端点分开,并与C的端点接触,而当B与C的吸引力减小到一定程度时,B在弹力的作用下与C的端点分开,恢复与A的端点接触.请答复以下问题:〔1〕在图乙中,假设要使螺线管的左端为N极,那么电源左端是________极.〔2〕簧片A、B和C所对应的材料可能是________〔填写序号〕①铁、铁、铜②铜、铅、铁③铜、铁、铁④镍、铁、铝〔3〕如图丙所示,闭合开关,红灯先通电,绿灯与红灯的发光情况是________〔选填“红灯持续发光〞、“绿灯持续发光〞、“红绿灯交替发光〞〕.答案解析局部一、单项选择题1.【答案】D【解析】【解答】解:A、通电直导线的周围存在磁场,磁场的存在不受小磁针的影响,将小磁针移开,导线周围的磁场依然存在,故A错误;B、通电导体在磁场中受力的作用,力的方向与电流方向和磁场方向有关,假设只改变其中的一个因素,力的方向改变,假设两个因素同时改变力的方向不变,故B错误;C、丙图所示是电磁感应现象,根据电磁感应现象制成了发电机,故C错误;D、闭合电路的一局部导体在磁场中做切割磁感线运动时导体中会产生电流,丁图中的线圈在磁场中转动时,做切割磁感线运动,故会产生电流,故D正确;应选:D.【分析】A、通电直导线的周围存在磁场,磁场的存在不受小磁针的影响;B、通电导体在磁场中受力的作用,力的方向与电流方向和磁场方向有关;C、根据电磁感应现象制成了发电机;D、闭合电路的一局部导体在磁场中做切割磁感线运动时导体中会产生电流.2.【答案】A【解析】【解答】解:〔1〕小磁针静止时N极水平向右,根据磁极间的相互作用可知,通电螺线管的右端为N极,左端为S极,故C错误;伸出右手握住螺线管,四指弯曲指示电流的方向,大拇指所指的方向为通电螺线管的N极,因电源左端为正极,右端为负极;故A 正确,B错误;〔2〕滑动变阻器滑片向左移动时,滑动变阻器接入电路中的电阻变大,电流变小,因此通电螺线管的磁性减弱.故D错误.应选A.【分析】〔1〕根据磁极间的相互作用确定通电螺线管的磁极,根据安培定那么判断电源的正负极.〔2〕通电螺线管磁性的强弱与电流的大小有关,电流越大,磁性越强.3.【答案】D【解析】【解答】A、右端为N极,A不符合题意;B、左端为N极,B不符合题意;C、右端为N极,C不符合题意;D、右端为N极,D符合题意;故答案为:D。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第二十章电与磁
第2节电生磁
1.最早发现通电导体周围存在磁场的物理学家是()
A.焦耳
B.欧姆
C.安培
D.奥斯特
【答案】D
【解析】无
2.如图所示,小磁针静止在螺线管附近,闭合开关S后,下列判断正确的是()
A.通电螺线管的左端为N极
B.小磁针一直保持静止
C.小磁计的S极向右转动
D.通电螺线管外A点的磁场方向向左
【答案】D
【解析】A、由安培定则可知,右手握住螺线管,四指指向电流的方向,大拇指指向右端,则通电螺线管的右端为N极,故A错误;
BC、通电螺线管的右端是N极,根据异名磁极相互吸引可知,小磁针的S极应靠近螺线管的右端,则小磁计的S极向左转动,小磁针会逆时针旋转,故小磁针不会静止,故BC错误;
D、在磁体的外部,磁感线从N极指向S极,所以通电螺线管外A点的磁场方向向左,故D 正确;
3.如图是奥斯特实验的示意图,有关分析正确的是()
A.通电导线周围磁场方向由小磁针的指向决定
B.发生偏转的小磁针对通电导线有力的作用
C.移去小磁针后的通电导线周围不存在磁场
D.通电导线周围的磁场方向与电流方向无关
【答案】B
【解析】AD、通电导线周围磁场方向由电流的方向决定的,故AD错误;
B、当将通电导体放在小磁针上方时,小磁针会发生偏转,说明了小磁针受到了力的作用,改变了运动状态,故B正确;
C、该磁场与小磁针的有无无关,故移走小磁针后,该结论仍成立,故C错误;
故选B.
奥斯特电流的磁效应实验时,将通电导线放在小磁针上方时,小磁针会发生偏转,该实验证明了通电导体周围存在磁场.
4.下列做法中能够改变通电螺线管外部磁场方向的是()
A.增加线圈的匝数
B.改变电流的大小
C.改变螺线管中的电流方向
D.在螺线管中插入铁芯
【答案】C
【解析】由右手螺旋定则可知,螺线管的极性取决于线圈的绕向及电流方向,即改变任何一个因素,磁极的方向都会改变,但两个因素都改变,磁极的方向不变,且其方向与线圈的匝数、电流的大小及有无铁芯无关,故只有C符合题意,ABD不符合题意.
5.如图所示的奥斯特实验是为了说明()
A.地球周围存在磁场
B.电流在磁场中会受到力的作用
C.导线做切割磁感线运动时会产生电流
D.电流的周围存在着磁场
【答案】D
【解析】奥斯特将通电导线放于小磁针上方时发现小磁针发生了偏转,说明了通电导线周围存在着磁场,即电流可以产生磁场,故D正确.
6.如图所示,按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是()
A. B. C. D.
【答案】C
【解析】解:A、已知电源左端为正极,由右手螺旋定则可知,螺线管的磁极应为左N、右S,小磁针的磁极为:左N、右S,故A错误;
B、已知电源下端为正极,由右手螺旋定则可知,螺线管的磁极上端为N、下端为S,小磁针的磁极为:上N、下S,故B错误;
C、已知电源左端为正极,由右手螺旋定则可知,螺线管的磁极应为左S、右N,小磁针的磁极为:左S、右N,故C正确;
D、已知电源右端为正极,由右手螺旋定则可知,螺线管的磁极应为左N、右S,小磁针的磁极为:左N、右S,故D错误;
7.有一环形电流,相当于一匝线圈.当电流从A端流入B端流出时,原本如图所示位置静止的小磁针会()
A.水平转动至N极指向纸内
8.B.水平转动至S极指向纸内
C.顺时针转动90度至竖直位置
9.D.逆时针转动90度至竖直位置
【答案】A
【解析】解:闭合开关S后,环形导线中通有顺时针方向的电流,根据安培定则判断环形导线内部磁场向里,外部磁场向外,则小磁针的N极向里偏转.
闭合开关S后,环形导线中通有顺时针方向的电流,根据安培定则判断磁场方向.根据小磁针N极受力方向与磁场方向相同判断N极偏转方向.
10.在探究“通电螺线管外部磁场分布”的实验中,开关断开时小磁针甲、乙的指向如图所示,当开关闭合时,通电螺线管有磁性,则下列说法正确的是()
A.小磁针甲偏转,小磁针乙不偏转
B.小磁针乙偏转,小磁针甲不偏转
C.小磁针甲、乙均偏转
D.滑动变阻器滑片P从右向左滑动时,通电螺线管和磁性逐渐增强
【答案】B
【解析】解:(1)由图可知电流从左端流向右端,则螺线管中电流应该是从左前方流入,右后方流出,故由右手螺旋定则可知,螺线管右端应为N极;
因同名磁极相互排斥,异名磁极相互吸引,则甲小磁针S将向螺线管靠近,N极远离螺线管,故甲小磁针不转动;小磁针乙沿顺时针方向偏转,故AC错误;B正确.
(2)滑动变阻器滑片P从右向左滑动时,滑动变阻器接入电阻增大,则由欧姆定律可得电路中电流减小,则通电螺线管的磁性将减弱.故D错误.
9.开关S闭合后,小磁针静止时的指向如图所示,由此可知()
A.a端是通电螺线管的N极,c端是电源正极
B.b端是通电螺线管的N极,d端是电源正极
C.b端是通电螺线管的N极,d端是电源负极
D.a端是通电螺线管的N极,c端是电源负极
【答案】B
【解析】解:由于小磁针静止时,其右端为S极,左端为N极,根据磁极间的作用规律可知,螺线管的b端为N极,a端为S极.
根据螺线管的N、S极和螺线管的线圈绕向.利用安培定则可以确定电流是从螺线管的右端流入左端流出.由于电流是从电源的正极流出,经过外电路回到电源负极.所以可以确定d 端为电源的正极,c端为负极.只有B选项正确.
10.如图所示,小磁针在条形磁体作用下处于静止状态。
(1)请标出小磁针的N极;
(2)用箭头标出条形磁体磁感线的方向。
N S
【答案】
【解析】
12.根据图中通电螺线管的南北极,标出如图中小磁针的N极和电源的“+”极.
【答案】
【解析】。
