联轴器工作原理
联轴器工作原理
联轴器是一种通过传递旋转力矩和回转运动的装置。
它通常由两个相互连接的轴和一个连接轴的元件组成。
联轴器的工作原理基于传递动力的需求，允许两个轴以一定角度相互连接，同时保持各自独立的旋转运动。
联轴器通常用于解决以下问题：当两个轴之间有一定的轴向或角向位移时，如何传递力矩；当两个轴之间的角度发生变化时，如何保持传递动力的连续性。
为了实现这些目标，联轴器设计了各种不同的结构和机制。
最常见的联轴器类型之一是插销联轴器。
插销联轴器通过均匀分布在元件外圆上的插销和孔槽来连接两个轴。
当插销与孔槽配合时，旋转力可以传递，同时允许有一定的轴向或角向位移。
插销联轴器适用于传递小到中等功率的情况。
齿轮联轴器是另一种常见的类型。
齿轮联轴器通过齿轮的啮合来传递力矩。
它适用于需要传递高功率并要求更高精度的应用。
齿轮联轴器可以耐受较大的轴向位移，并提供较高的刚性和传动效率。
弹性联轴器是一种用弹性材料连接轴的装置。
它适用于需要吸收和减轻转矩冲击和振动的应用。
弹性联轴器使用具有较高弹性变形能力的材料，如橡胶或弹簧片，以允许一定程度的轴向或角向位移，同时保持传递力矩。
总的来说，联轴器的工作原理是通过选择适当的结构和机制，
允许轴之间发生一定的位移或角度变化，然后传递旋转力矩和回转运动。
不同类型的联轴器适用于不同的应用需求，提供了灵活性、可靠性和高效率的动力传递解决方案。
联轴器基础知识课件
工作原理：当两轴存在不对中和偏斜时，滑 块将在凹槽内滑动。
y α
优缺点：结构简单、制造容易。滑块因偏心产生离心力和磨
损，并给轴和轴承带来附加动载荷。
适用范围：α≤30’, y≤0.04d，v≤300 r/min
第十四页，共39页。
3、滑块联轴器 结构：与十字滑块联轴器结构相似，只是沟槽很宽，中间为
特点：上述两种联轴器的动力通过弹性 元件传递，缓和冲击、吸收振动。
尼龙销 挡板
应用：适用于正反向变化多，启动
频繁的高速轴。
适用范围：-12˚≤t≤60˚， v≤8000 r/min
能补偿较大的轴向位移，并允许 微量的径向位移和角位移。
销与挡板之 c
c
间留有间隙
第二十五页，共39页。
第二十六页，共39页。
体积大小 ;
缓冲吸振能力 。
第二页，共39页。
§14-1 联轴器的种类和特性
一、联轴器所联两轴的相对位移
由于制造、安装或工作时零件的变形等原因，被联接的 两轴不一定度能精确对中，因此会出现两轴之间的轴向 位移、径向位移和角位移，或其组合。
制造误差
安装误差
被联接的两轴不能精确对中
受力变形
两轴线的相对位移:
第三十五页，共39页。
6、星形弹性联轴器 结构：两个半联轴器上均制有凸牙，用橡胶等材料制成 星形弹性元件，放置在两半联轴器的凸牙之间。工作时， 星形弹性元件受压冰传递扭矩。 应用范围：允许两轴的相对径向位移约为：0.2 mm，
偏角位移约为：1˚ 30’
第三十六页，共39页。
§14-2 联轴器的选择
第二十七页，共39页。
机械设计基础-第9章-轴和联轴器
碳素钢
500许用弯曲应力170
75
45
600
200
95
55
700
230
110
65
800
合金钢
900
270
130
75
300
140
80
1000
330
150
90
铸钢
400
500
100
50
30
120
70
40
折合系数取值：α=
0.3 ----转矩不变； 0.6 ----脉动变化； 1 ----频繁正反转。
设计公式： d 3 M d
滑动轴承 向心球轴承 调心球轴承 圆柱滚子轴承 圆锥滚子轴承 安装齿轮处轴
的截面
允许偏转角 [θ](rad)
0.001 0.005 0.05 0.0025 0.0016
0.001~0.00 2
四、轴的设计
类比法 根据轴的工作条件，选择与其相似的轴进行类比及结构设计，画出 轴的零件图。
设计计算法
根据轴的工作条件选择材料，确定许用应力。 按扭转强度估算出轴的最小直径。 设计轴的结构，绘制出轴的结构草图。包括
第九章 轴和联轴器
§9.1 轴的分类和材料 §9.2 轴的结构 §9.3 轴的计算 §9.4 轴毂联结 §9.5 联轴器和离合器
§9-1 轴的分类和材料
轴是组成机器的重要零件之一，其主要功能是支持作回转 运动的传动零件(如齿轮、蜗轮等)，并传递运动和动力。
分类： 按承受载荷分有：
类 型
按轴的形状分有：
为了减少键槽对轴的削弱，可按以下方式修正轴径
有一个键槽
有两个键槽
轴径d＞ 100mm
联轴器工作原理
联轴器工作原理
联轴器是一种用于传递旋转运动和扭矩的机械装置。
它常用于传动轴与轴之间的连接，使两个轴能够同时旋转而不必在同一直线上。
联轴器主要由两个轴套和一个轴承组成。
工作时，一个轴套通过键连接在一根轴上，另一个轴套通过键连接在另一根轴上。
两个轴套在轴承的作用下能够相互转动，并且能够胀缩变形。
联轴器的工作原理如下：
当传动力矩作用在联轴器上时，首先通过主动轴传递给一个轴套。
当传动力矩达到一定值时，轴套开始发生胀缩变形，将力矩传递给被动轴套。
被动轴套同步旋转，将力矩传递给被动轴。
当传动力矩消失时，联轴器恢复原状，准备下一次传动。
联轴器的主要作用是实现轴之间的功率传递和角度传输，同时具有减震、吸振和保护设备的功能。
在机械传动系统中，联轴器能够有效地减少因功率传递不平衡而引起的振动和冲击，提高传动系统的工作平稳性和可靠性。
根据不同的工作原理和结构形式，联轴器可分为刚性联轴器、弹性联轴器和液体联轴器等多种类型。
刚性联轴器适用于输出端传动平稳、变形较小的情况。
弹性联轴器适用于在传动过程中会发生轻微失配的情况，能够吸收一定的振动和冲击。
而液体联轴器则适用于大功率传动和需要起动顺滑的情况，具有良好的减震和起动特性。
总之，联轴器是一种重要的机械连接装置，通过其特殊的工作原理，能够实现不同轴之间的有效传递和转换运动。
它在机械
传动系统中的应用十分广泛，并为机械传动过程提供了可靠性和平稳性的保障。
联轴器原理及应用方法
联轴器原理及应用方法联轴器是一种用于连接两个轴线的机械装置，它可以将两个轴传递动力和转矩，同时允许一定程度的相对位移和轴线角度偏差。
联轴器由轴承、套筒、齿轮和弹簧等部件组成，通过这些部件的配合工作，实现轴线的连接和传递动力。
联轴器的原理是基于轴的承载和传递力的。
当两个轴线顺直连接时，联轴器轴承会承受两个轴线的力，并通过套筒传递给另一侧的轴承。
同时，齿轮在联轴器内部工作，通过齿轮之间的啮合传递动力和转矩。
当两个轴线存在一定的相对位移或角度偏差时，联轴器的弹簧会起到一定的作用，允许轴线产生一定的位移和转动。
联轴器的应用方法主要包括以下几个方面：1. 传动：联轴器主要用于轴线之间的传动，可以将动力和转矩从一个轴线传递到另一个轴线。
在机械设备中，常见的应用场景包括传动轴、步进电机、减速器等。
2. 隔振和缓冲：联轴器还可以起到隔振和缓冲的作用，减少轴承和齿轮在工作过程中的冲击和震动。
通过联轴器的弹簧和套筒的配合，可以有效减少轴线之间的冲击和位移。
3. 对中和调整：联轴器还可以对中和调整轴线之间的相对位移和角度偏差。
通过联轴器的弹性特性和转动特性，可以适应不同轴线之间的位移和偏差，使得设备能够正常工作。
4. 保护设备：联轴器还可以起到保护设备和降低故障率的作用。
当设备遇到异常情况或负载突变时，联轴器可以自动断开连接，保护设备免受严重损坏。
除了这些基本的应用方法，联轴器还可以根据具体的工作需求进行优化和改进。
例如，在高速轴传动中，可以采用弹性材料和高精度的制造工艺，提高联轴器的传动效率和可靠性。
在重载工况下，可以采用更大的齿轮和更坚固的结构，增加联轴器的承载能力。
根据不同的工作环境和工作条件，选择合适的联轴器类型和安装方法，可以有效提高设备的工作效率和使用寿命。
综上所述，联轴器是一种重要的机械装置，具有连接轴线、传递动力和转矩、隔振和缓冲、对中和调整、保护设备等多种应用方法。
合理选择和使用联轴器，可以提高机械设备的工作效率和可靠性，同时降低故障率和维护成本。

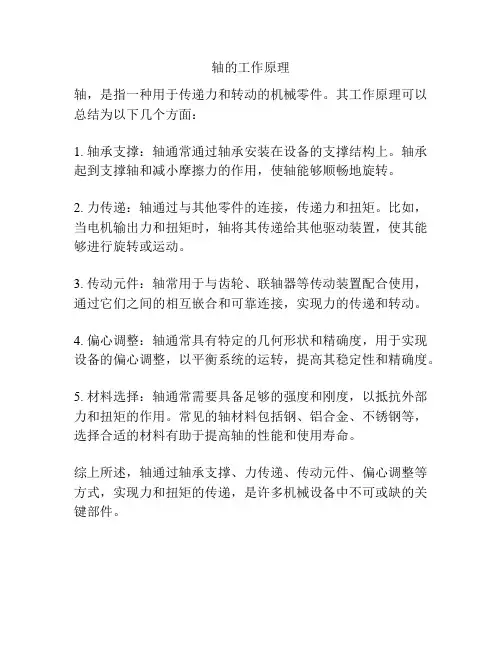

轴的工作原理
轴的工作原理
轴，是指一种用于传递力和转动的机械零件。
其工作原理可以总结为以下几个方面：
1. 轴承支撑：轴通常通过轴承安装在设备的支撑结构上。
轴承起到支撑轴和减小摩擦力的作用，使轴能够顺畅地旋转。
2. 力传递：轴通过与其他零件的连接，传递力和扭矩。
比如，当电机输出力和扭矩时，轴将其传递给其他驱动装置，使其能够进行旋转或运动。
3. 传动元件：轴常用于与齿轮、联轴器等传动装置配合使用，通过它们之间的相互嵌合和可靠连接，实现力的传递和转动。
4. 偏心调整：轴通常具有特定的几何形状和精确度，用于实现设备的偏心调整，以平衡系统的运转，提高其稳定性和精确度。
5. 材料选择：轴通常需要具备足够的强度和刚度，以抵抗外部力和扭矩的作用。
常见的轴材料包括钢、铝合金、不锈钢等，选择合适的材料有助于提高轴的性能和使用寿命。
综上所述，轴通过轴承支撑、力传递、传动元件、偏心调整等方式，实现力和扭矩的传递，是许多机械设备中不可或缺的关键部件。
联轴器作用原理
联轴器作用原理联轴器作用原理一、导论联轴器是一种机械传动元件，广泛应用于各种机械设备中，如工程机械、冶金设备、石化设备等。
在机械传动系统中，联轴器起着连接和传递动力的重要作用，其设计和选择对于传动系统的稳定、可靠运行具有至关重要的意义。
二、联轴器的定义及分类联轴器是一种用于连接两个轴的装置，分为刚性联轴器和弹性联轴器两种类型。
刚性联轴器由于其结构简单、制造容易、无需维修，被广泛应用于各种传动系统中。
而弹性联轴器则由于其能够吸收震动、补偿轴间误差、减小传动噪声等优点，被广泛应用于高速、大转矩传动系统中。
三、联轴器的组成和结构联轴器主要由两个主体部分组成：一是轴承部分，一是联轴器缸体。
其中轴承部分由联轴器夹爪、套筒和定位销组成，而联轴器缸体则有缸体本体和两只联轴器活塞组成。
联轴器的结构不同，其应用场景和传动特性也有所不同。
四、联轴器的基本应用联轴器主要用于连接驱动机构与被驱动机构，实现动力传递。
在工作中，联轴器主要发挥以下两个方面的作用：1、联接作用：使得机器的驱动轴与被驱动轴之间能够有效地进行联接，实现动力传递、转动和转速同步等功能。
2、保护作用：联轴器在传动系统中起到了保护作用，当传动系统发生意外过载之时，联轴器会自动断开，避免传动部件损坏。
五、联轴器的工作原理联轴器在工作时，其轴承部分和缸体将钢轴与轴承夹具之间的力进行很好的传递，从而实现机器的协同运动，同时通过优化联轴器结构设计，能够有效减小机器的震动和噪声，降低机器的维修成本。
六、结论联轴器是机器传动系统中不可缺少的元件之一，其发挥着机器联接、转动同步和保护等重要作用。
在实际工作中，人们应该根据不同的应用场景和需要，灵活选择和使用联轴器，以保证机器传动系统的稳定可靠运行。
联轴器的原理
联轴器的原理联轴器是一种用于连接两个轴的机械装置，它的作用是传递动力和转矩，使两个轴在一定的相对位置下旋转。
在工程领域中，联轴器被广泛应用于各种机械设备中，如风力发电机、泵、机床等。
本文将介绍联轴器的原理及其工作原理。
联轴器的原理。
联轴器的原理主要是通过连接两个轴，使它们在同一轴线上旋转，并且能够在一定程度上允许轴之间的相对位移。
联轴器通常由两个相互连接的部分组成，分别安装在两个轴的两端。
当一个轴旋转时，联轴器将转动力传递给另一个轴，从而实现两个轴的同步旋转。
联轴器的工作原理。
联轴器的工作原理是基于其结构设计的。
通常，联轴器由两个半联轴器组成，每个半联轴器分别连接在两个轴上。
半联轴器之间通过一些连接件（如螺栓、销等）连接在一起，从而形成一个完整的联轴器。
当一个轴旋转时，它会传递动力给联轴器的一侧，联轴器再将这个动力传递给另一侧的轴。
在这个过程中，联轴器能够承受一定的轴向位移和角位移，从而保证两个轴能够同步旋转，并且在一定范围内保持相对位置不变。
联轴器的工作原理还包括其对扭矩的传递和吸收。
在实际工作中，由于轴之间的相对位置可能会发生变化，联轴器需要能够吸收这些变化并保持轴的传动稳定。
同时，联轴器还需要能够承受一定的扭矩，以确保传动的可靠性和稳定性。
联轴器的原理和工作原理决定了它在机械传动中的重要作用。
通过联轴器，不同轴之间能够有效地传递动力和转矩，实现机械设备的正常运转。
同时，联轴器还能够保护机械设备不受过载和振动的影响，延长设备的使用寿命。
总结。
通过本文的介绍，我们了解了联轴器的原理和工作原理。
作为一种常用的机械传动装置，联轴器在各种机械设备中都起着重要的作用。
它能够有效地传递动力和转矩，保护机械设备不受过载和振动的影响，从而确保设备的正常运转和延长使用寿命。
希望本文能够帮助读者更好地理解联轴器的原理和工作原理，为实际工程应用提供参考。
联轴器的工作原理
联轴器的工作原理
联轴器是一种机械装置，用于连接和传递动力或扭矩。
其工作原理基于传递旋转运动，将一个轴上的动力转移到另一个轴上而不产生变形或滞后。
联轴器可以在不同轴之间的偏心、角度或轴向错位等情况下工作。
联轴器的主要工作原理包括以下几个方面：
1. 轴向传递：联轴器通过其设计的接触面积和力的传递方式，可以将动力从一个轴传递到另一个轴上。
2. 柔性连接：联轴器通常采用柔性材料（如橡胶或弹簧）来连接两个轴，这样可以在一定程度上吸收振动和冲击，减少传递到轴上的负载。
3. 允许偏差：联轴器可以容忍两个轴之间的轴向、角度或轴向偏移。
这种容忍度使得联轴器能够工作在一些不完全对齐的轴之间。
4. 转速匹配：联轴器可以调整两个轴的转速以匹配其工作条件。
例如，弹性联轴器可以通过调整其材料和结构来提供不同的转速和扭矩传递能力。
总的来说，联轴器的工作原理是在两个轴之间建立一个可靠的连接，并能在不同工况下传递动力或扭矩。
它们使得不同轴之间的动力传递更加平稳、高效和可靠。
十字轴万向联轴器允许角度
十字轴万向联轴器允许角度联轴器是一种常见的机械传动装置，用于传递旋转运动和扭矩。
十字轴万向联轴器是一种常用的联轴器，它可以在不同的角度下传递旋转运动和扭矩，广泛应用于各种机械设备中。
本文将从十字轴万向联轴器的结构和工作原理入手，详细介绍它的允许角度及其影响因素。
一、十字轴万向联轴器的结构和工作原理十字轴万向联轴器由两个相互垂直的十字轴组成，每个十字轴上有四个对称的轴头，轴头之间通过万向节相连。
当一个轴头旋转时，它会通过万向节传递旋转运动和扭矩到另一个轴头，从而实现机械传动。
这种结构可以允许联轴器在不同的角度下传递旋转运动和扭矩，具有很大的灵活性和适应性。
二、十字轴万向联轴器的允许角度十字轴万向联轴器的允许角度是指它可以承受的最大偏角，也就是两个轴的夹角。
一般来说，十字轴万向联轴器的允许角度范围在15°~45°之间，具体取决于联轴器的型号和尺寸。
如果超过了允许角度，联轴器就会发生严重的偏差和振动，甚至可能导致损坏。
三、影响十字轴万向联轴器允许角度的因素1.联轴器的型号和尺寸不同型号和尺寸的十字轴万向联轴器具有不同的允许角度范围。
一般来说，型号较大、尺寸较大的联轴器允许角度范围也较大，而型号较小、尺寸较小的联轴器允许角度范围较小。
2.联轴器的材质和制造工艺联轴器的材质和制造工艺对其允许角度也有一定的影响。
一般来说，材质较好、制造工艺较精细的联轴器允许角度范围较大，而材质较差、制造工艺较粗糙的联轴器允许角度范围较小。
3.联轴器的工作环境和工作负荷联轴器的工作环境和工作负荷也会对其允许角度产生影响。
如果联轴器在潮湿、腐蚀、高温或低温等恶劣环境下工作，其允许角度范围可能会受到限制。
同时，如果联轴器承受的工作负荷较大，也会使其允许角度范围变小。
四、如何正确选择十字轴万向联轴器正确选择十字轴万向联轴器需要考虑多种因素，其中允许角度是一个重要的指标。
一般来说，选择联轴器时应根据实际工作情况确定其需要承受的最大允许角度，然后选择相应的型号和尺寸的联轴器。
联轴器的工作原理
联轴器的工作原理联轴器是一种用于连接两根轴的机械装置，它的主要作用是传递动力和扭矩，使得两根轴在旋转时能够保持同步、平稳、可靠地工作。
联轴器的工作原理涉及到许多机械原理和物理原理，下面我将详细介绍联轴器的工作原理。
首先，让我们了解一下联轴器的结构。
联轴器通常由两个相互连接的部分组成，分别连接在两根轴上。
这两个部分分别被称为联轴器的两端。
在联轴器的两端，通常会安装一些齿轮、花键、螺纹等结构，以便与轴紧密连接并传递动力。
另外，联轴器的两端通常使用螺栓或螺母等零件进行固定，以确保联轴器两端之间的连接牢固可靠。
当两根轴需要连接时，我们首先将联轴器两端分别安装在这两根轴上。
随后，通过调整和固定联轴器的两端，使得它们与轴间的连接紧密可靠。
当轴开始旋转时，联轴器的工作原理也开始发挥作用。
在轴开始旋转时，第一步是两根轴之间的力矩传递。
联轴器两端的结构，如齿轮、花键等会随着轴的旋转而发生相对运动，从而将一端的力矩传递到另一端。
这就实现了联轴器的第一个作用：传递动力和扭矩。
第二步是联轴器的同步传动。
当两根轴之间的相对位置发生变化时，联轴器会根据这种变化而做出相应的调整，保持两根轴的同步运动。
这是因为联轴器原件的特殊设计和制造工艺，使得它在运动中能够根据轴的变化而自动调整。
这就实现了联轴器的第二个作用：保持轴的同步运动。
此外，联轴器还能够起到减震和保护轴的作用。
当两根轴之间的传动发生意外情况，如过载、堵塞、冲击等，联轴器的设计结构能够起到缓冲减震的作用，使得这些冲击力不会传递到轴上，从而保护轴不受损坏。
总的来说，联轴器的工作原理基于其特殊的结构设计和材料制造工艺。
它通过正确安装和调整，利用轴的旋转产生的力矩，实现动力和扭矩的传递，保持轴的同步运动，并起到减震和保护轴的作用。
这些功能使得联轴器在各种机械设备中得到了广泛的应用，包括工程机械、汽车、风力发电机、航空航天等领域。
在实际的工程实践中，联轴器的选型和使用需要考虑多方面的因素，如工作环境、连轴器两端的结构、轴的转速和扭矩、必要的防护措施等。
十字轴万向联轴器结构
十字轴万向联轴器结构十字轴万向联轴器是一种常用的机械传动装置，用于将两个轴线不平行或者相交的轴相互连接，实现传递转矩和旋转运动。
它由两个十字轴和两个万向轴套组成，具有结构简单、传动效率高、可靠性强等优点。
本文将从结构构造、工作原理、应用领域等方面介绍十字轴万向联轴器。
一、结构构造十字轴万向联轴器由两个十字轴和两个万向轴套组成。
十字轴是联轴器的核心部件，由两根相互成直角的轴组成，两根轴交叉点处装有轴销，将两根轴固定在一起。
万向轴套是连接两个十字轴的部件，它可以自由旋转，实现两个轴的传动。
在万向轴套的两端，分别连接着传动装置的输入轴和输出轴。
二、工作原理当输入轴转动时，通过万向轴套的转动，使得输出轴也跟随着转动。
十字轴的设计使得两个轴能够在不同轴线位置上保持相对平行，这样就能够在不同角度下传递转矩和旋转运动。
当两个轴线不平行时，十字轴和万向轴套之间会产生一定的偏移，但是仍然能够保持相对平行，从而实现传递转矩和旋转运动。
三、应用领域十字轴万向联轴器广泛应用于机械传动系统中。
它可以连接两根轴线不平行的轴，解决传动角度不一致的问题。
在汽车、船舶、机床等领域，十字轴万向联轴器常被用于传动装置的连接，将传动力矩从发动机传递到驱动轮上。
此外，在起重机械、冶金机械、矿山机械等大型设备中，十字轴万向联轴器也起到了重要的作用。
四、优缺点十字轴万向联轴器具有以下优点：1. 结构简单，制造成本低；2. 传动效率高，能够实现稳定的转矩传递；3. 可靠性强，能够承受较大的载荷；4. 适应性广，可以连接不平行或相交的轴线。
然而，十字轴万向联轴器也存在一些缺点：1. 由于十字轴和万向轴套之间的摩擦，容易产生磨损和热量；2. 传动角度范围有限，不适用于大角度传动；3. 需要定期维护和润滑，以确保正常工作。
五、总结十字轴万向联轴器作为一种常见的传动装置，在机械传动中发挥着重要作用。
它通过十字轴和万向轴套的设计，实现了两个轴线不平行或相交的轴的连接，传递转矩和旋转运动。
轴与联轴器的结构与工作原理
轴与联轴器的结构与工作原理
轴指的是用来支撑或传递力、运动和能量的旋转部件，通常是长而细长的圆柱形。
轴通常由金属材料制成，常见的轴包括传动轴、推力轴、中间轴等。
联轴器是一种连接轴的装置，用于将两根轴连接在一起，传递扭矩和/或运动。
联轴器通常用于解决轴之间不对齐、不同转速、不同轴径、振动和冲击等问题。
联轴器的结构和工作原理因具体类型而异，常见的联轴器包括：
1. 齿轮联轴器：由两个带有齿轮的轴端组成，通过啮合的齿轮传递扭矩和运动。
齿轮联轴器适用于高扭矩传递和高速运动。
2. 链轮联轴器：由两个带有链轮的轴端组成，通过链条的传递扭矩和运动。
链轮联轴器适用于高扭矩和低速运动。
3. 弹性联轴器：由两个弹性元件连接两根轴，通过弹性元件的变形吸收振动和冲击。
弹性联轴器适用于高速运动和要求减振的场合。
4. 万向节联轴器：由两个万向节和一个中间轴组成，通过万向节的自由转动实现不同轴线之间的连接。
万向节联轴器适用于轴间不对齐和要求大角度运动的场合。
5. 耦合联轴器：由两个耦合体组成，通过耦合体的连接传递扭矩和运动。
耦合联轴器适用于低扭矩和低速运动。
联轴器的工作原理可以简单描述为：通过联轴器将两个轴连接在一起，当一个轴传递扭矩或运动时，联轴器将扭矩和运动从一个轴传递到另一个轴上，实现两根轴的同步运动。
联轴器可以根据不同的需求选择合适的类型和结构，以实现稳定、准确和高效的力传递。
联轴器的特点原理及其应用
联轴器的特点原理及其应用1. 联轴器的特点•传递转矩: 联轴器是一种用于连接和传递转矩的机械装置，常用于连接两个轴以实现转动传动。
它通过连接轴的柔性部分，能够补偿轴之间的不精确对中、轴线偏差和振动等问题，确保传递转矩的平稳和可靠性。
•柔性补偿: 联轴器具有一定的柔性，能够在一定程度上补偿轴的偏差和振动。
这种柔性使得联轴器能够适应不同工况下的工作需求，而且能够降低由于偏差和振动引起的轴磨损和故障。
•简单结构: 联轴器一般由两部分组成，分别连接在两个轴上。
它的结构相对简单，安装和维修比较方便。
一些联轴器还具有更好的可拆卸性，方便更换和维护。
•适应性强: 联轴器适用于许多不同类型和尺寸的轴连接。
无论是横向连接还是轴向连接，都可以通过选择合适的联轴器来实现。
而且，联轴器还能够适应不同工作环境下的使用需求，具有良好的适应性。
•高效传动: 联轴器具有高效的传动性能，能够在传递转矩时减少功率损耗。
它能够有效地分散轴的负载，使传动更加平稳和可靠，从而提高系统的传动效率和工作效果。
2. 联轴器的工作原理联轴器的工作原理是通过连接轴的柔性部分来实现转动传动。
根据不同的联轴器类型，其工作原理也有所不同。
以下是一种常见的联轴器工作原理的示意图：轴1 ---------- 联轴器 ---------- 轴2\\ |\\ |\\ |\\ |\\ |\\ |\\ |\\ |\\ |\\ |\\ |\\ |\\ |V在轴1和轴2之间通过联轴器连接后，当轴1转动时，联轴器的柔性部分会产生一定程度的弯曲和扭转，使轴2也能够跟随转动。
这样轴1和轴2之间就实现了转动传动。
3. 联轴器的应用联轴器广泛应用于许多不同的领域和行业，以下是一些常见的联轴器应用示例：•机械工程: 联轴器在机械工程领域中被广泛应用于各种机械设备和装置中，如风力发电机组、泵、压缩机、传输机械等。
它们能够实现各种不同类型轴的连接和转动传动。
•制造业: 在制造业中，联轴器常用于传动设备和生产线上，用于传递转矩和实现部件的动力传递。
联轴器工作原理
联轴器工作原理联轴器是一种常见的机械传动装置，它主要用于连接两个轴，使它们能够在不同的工作条件下传递动力。
联轴器的工作原理是通过连接两个轴的方式，使它们在旋转过程中能够保持同步运动，从而实现有效的动力传递。
下面将从联轴器的结构和工作原理两个方面进行详细介绍。
首先，联轴器的结构通常包括两个主要部分，分别是连接轴的部分和传递动力的部分。
连接轴的部分通常包括内孔和外孔，用于连接两个轴。
而传递动力的部分则包括弹簧、齿轮等传动装置，用于实现动力的传递。
这样的结构设计使得联轴器能够在不同的工作条件下实现稳定的动力传递，保证机械设备的正常运转。
其次，联轴器的工作原理主要是通过连接轴和传递动力的部分共同作用实现的。
当两个轴通过联轴器连接在一起后，传动装置会开始工作，传递动力。
在这个过程中，联轴器能够根据不同的工作条件自动调整，保证传递动力的稳定性和可靠性。
这种工作原理使得联轴器能够广泛应用于各种机械设备中，如风力发电机、汽车传动系统等。
总的来说，联轴器作为一种常见的机械传动装置，其工作原理是通过连接轴和传递动力的部分共同作用，实现轴间的动力传递。
其结构设计使得联轴器能够在不同的工作条件下实现稳定的动力传递，保证机械设备的正常运转。
因此，联轴器在工业生产中具有非常重要的作用，对于提高机械设备的工作效率和稳定性具有重要意义。
在实际应用中，选择合适的联轴器对于机械设备的正常运转至关重要。
因此，在选择联轴器时，需要考虑轴的转速、扭矩、工作环境等因素，选择适合的联轴器类型和规格。
同时，在使用过程中，需要定期检查和维护联轴器，确保其工作状态良好，避免因联轴器故障导致机械设备损坏。
综上所述，联轴器作为一种重要的机械传动装置，其工作原理是通过连接轴和传递动力的部分共同作用，实现轴间的动力传递。
其结构设计和工作原理使得联轴器能够在不同的工作条件下实现稳定的动力传递，保证机械设备的正常运转。
因此，在工业生产中，合理选择和使用联轴器对于提高机械设备的工作效率和稳定性具有重要意义。
联轴器 工作原理
联轴器工作原理
联轴器是一种用于传动力和扭矩的机械设备，它的工作原理主要是通过连接两个或多个轴，使它们能够同时旋转，并在扭矩传递时允许一定程度的轴向位移。
在联轴器中，常见的工作原理包括齿轮联轴器、弹性联轴器和万向节联轴器等。
1. 齿轮联轴器：
齿轮联轴器的工作原理是通过两个或多个齿轮的齿为媒介，将一个轴上的旋转力和扭矩传递到另一个轴上。
当齿轮齿数相等时，它们旋转速度相同；当齿轮齿数不等时，它们旋转速度不同，但扭矩会按照一定的比例传递。
2. 弹性联轴器：
弹性联轴器的工作原理基于弹性元件的变形能够吸收和缓冲轴之间的轴向和径向位移以及扭转角度的变化。
常见的弹性联轴器包括螺旋弹簧联轴器、橡胶联轴器和弹性套筒联轴器等。
3. 万向节联轴器：
万向节联轴器是一种能够传递扭矩和同步旋转的联轴器。
它由两个十字形的万向节和一个连接它们的传动轴组成。
当输入轴和输出轴在不同的角度或位置时，万向节联轴器能够使两个轴相对自由地旋转，并且不会产生较大的阻力。
总的来说，联轴器的工作原理是通过不同的机械结构设计，将输入轴上的力和扭矩传递到输出轴上，同时允许一定程度的轴
向位移和角度变化。
这种机械装置广泛应用于各种工业领域，如机械制造、汽车工业和航空航天等。
永磁联轴器结构
永磁联轴器结构永磁联轴器是一种利用永磁材料制造的联轴器，广泛应用于机械传动领域。
它具有结构简单、体积小、传递扭矩高、寿命长等优点，成为多种机械设备中不可或缺的重要部件。
本文将从永磁联轴器的结构组成、工作原理、优缺点等方面进行详细介绍。
一、永磁联轴器的结构组成永磁联轴器通常包括输入轴、输出轴、永磁盘、连接装置等组成。
1.输入轴：是永磁联轴器的输入部分，其材质通常为碳钢或合金钢。
输入轴的作用是将动力输入到联轴器内部，同时与永磁盘进行连接传递动力。
2.输出轴：是永磁联轴器的输出部分，其材质通常也为碳钢或合金钢。
输出轴的作用是将动力传递给下一个部件，同时与输出轴连接装置进行连接。
3.永磁盘：是永磁联轴器的核心部分，用于传递动力。
永磁盘通常采用高性能永磁材料制成，经过特殊处理后具有高磁能积、高稳定性、低衰减等特性。
永磁盘通常分为内齿与外齿两部分，内齿与输入轴直接相连，外齿则与输出轴相连。
4.连接装置：用于固定输入轴、输出轴和永磁盘，并确保它们之间的协调运动。
连接装置通常采用螺栓或键槽的形式，可根据不同的应用场景选择不同的连接方式。
二、永磁联轴器的工作原理永磁联轴器的工作原理与其他传动装置类似，但具有独特的永磁吸力传动特性。
在工作时，输入轴与永磁盘内齿相连，输出轴与永磁盘外齿相连。
当输入轴旋转时，永磁盘内齿将旋转动力传递给永磁盘外齿，从而带动输出轴旋转。
永磁联轴器内部的永磁吸力传动特性，使其能够传递更大的扭矩和更高的转速。
与普通机械联轴器相比，永磁联轴器具有更高的可靠性和寿命，并且可以在恶劣的工作环境下工作，具有广泛的应用前景。
三、永磁联轴器的优缺点1.优点：（1）高效：永磁联轴器由于具有高传递效率、高传递精度等特点，可以提供更高效的传动方案。
（2）稳定：永磁联轴器的采用高性能永磁材料制造，使其具有较高的稳定性和抗干扰能力。
（3）寿命长：与机械联轴器相比，永磁联轴器部分摩擦零件由永磁场替代，故在传动过程中不会出现磨损，因而具有长寿命和低维护费用的特点。
联轴器原理
联轴器原理
联轴器是一种常用的机械传动装置，其主要作用是将两个轴连接在一起，使其
能够相互传递动力。
联轴器的原理是通过连接两个轴的方式，使它们能够同步运转，同时能够承受一定的轴向和径向载荷，保证传动的稳定性和可靠性。
联轴器的结构通常由两个半联轴器组成，分别安装在两个相连的轴上。
其中一
个半联轴器固定在一根轴上，称为主轴；另一个半联轴器则安装在另一根轴上，称为从轴。
两个半联轴器通过螺栓、销钉或者其他连接件连接在一起，形成一个完整的联轴器。
联轴器的工作原理是利用两个半联轴器的连接，将主轴和从轴连接在一起，使
它们能够同步运转。
在传动过程中，主轴传递动力给从轴，从而实现机械设备的正常运转。
同时，联轴器还能够承受一定的轴向和径向载荷，保证传动的稳定性和可靠性。
在实际应用中，联轴器的选择需要考虑多个因素，包括传动功率、转速、轴的
相对位置、工作环境等。
不同类型的联轴器具有不同的特点和适用范围，例如弹性联轴器适用于功率较小、转速较高的场合；齿式联轴器适用于功率较大、转速较低的场合。
此外，联轴器在使用过程中需要定期检查和维护，以确保其正常运转和安全性。
定期润滑、检查联轴器的连接部位是否松动、磨损等是保证联轴器正常工作的重要措施。
总的来说，联轴器作为一种常用的机械传动装置，其原理是通过连接两个轴的
方式，使其能够同步运转，并能够承受一定的轴向和径向载荷，保证传动的稳定性和可靠性。
在实际应用中，选择合适的联轴器类型，并进行定期检查和维护是保证机械设备正常运转的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传动轴
发动机 传动轴1端接பைடு நூலகம்速器，2端接后桥齿轮系
传动轴
后桥
分析火车轮轴属于什么类型？ 分析自行车轴属于什么类型？
心轴
车厢重力
支撑反力
转动心轴 火车轮轴
转动轴
曲轴 阶梯轴
光轴 挠性钢丝轴
曲轴
9.1.3 轴设计的要求和步骤
1.轴的设计要求
（1）结构设计要求 轴应具有合理的结构形状和尺寸。 （2）工作能力要求 轴应具有足够的疲劳强度，对于某 些特殊用途的轴，还应有刚度、振动稳定性等方面的要求
做回转运动的传动零件， 如图所示减速器示意图中 的齿轮、联轴器等，都是 安装在轴上，并通过轴实 现传动。因此，轴的主要 功用就是支承零件并传递 运动和动力。
9.1.2 轴的分类
轴的主要功用是支承回转零件及传递运动和动力。
➢ 传动轴─只承受扭矩的轴，如汽车的传动轴。 ➢心 轴─只承受弯矩的轴，如火车车轮轴。 ➢ 转 轴─同时承受弯矩和扭矩的轴，如减速器的轴。
1
2
5
6
7
3
4
如图所示，共有7处错误。 （1）轴肩高度超过轴承内圈高度，轴承无法拆卸； （2）轴头长度太长（轮毂长度过短），轮毂定位不准确； （3）键过长，无法装配； （4）套筒高度超过轴承内圈高度，轴承无法拆卸； （5）没有退导槽，螺母无法拧紧，轴承定位不可靠； （6）半联轴器没有定位。 （7）轴过长。
a)普通平键、导向平键、滑键 b)半圆键
c)楔键 e)花键
返回
2.制造工艺和装配工艺要求
要求是指轴的结构应尽可能便于加工，节约加工成本。
轴的形状要力求简单，阶梯轴的级数应尽可能少，轴上各段的圆角半径、 倒角等尺寸应尽可能统一，以利于加工和检验
轴上需磨削的轴段应设计出砂轮越程槽，需车制螺纹的轴段应有退刀槽
当轴上有多处键槽时，应使各键槽位于轴的同一母线上
为使轴便于装配，轴端应有倒角 、中心孔。 对于阶梯轴常设计成两端小中间大的形状，以便于零件从两端装拆 轴肩高度不能妨碍零件的拆卸
装配段不宜过长。
保证轴上零件压紧可靠，轴上零件宽度应大于相配轴段长度。
B
轴套
L
L = B-(1～3）
3.标准尺寸要求
轴上的零件多数都是标准零件，如滚动轴承、联轴 器、圆螺母等，因此与标准零件配合处的轴段尺寸必须 符合标准零件的标准尺寸系列.
轴环
9.3.2 轴的结构设计中重点解决的问题
1.轴上零件的轴向定位、固定和周向固定
(1) 轴向固定 轴上零件的轴向定位主要靠轴肩和轴环或 套筒来完成。
轴肩和轴环
为了保证轴上零件靠紧 定位面，轴肩处的圆角半 径R必须小于零件内孔的 圆角R1 或倒角C1
轴肩高度一般取h= （0.07～0.1）d，轴环宽 度b≈1.4h
2.轴的设计步骤 为转轴设计程序框图，其他类型轴的设计
步骤与此类似，其中结构设计与验算工作能力 往往是交叉进行的，也是最重要的两步。
转轴设计程序框图
9.2 轴的材料
长期承受交变应力作用下的疲劳破坏是轴的主要失效形式 因此，轴的材料要求具有较好的强度、韧性，与轴上零
件有相对滑动的部位还应具有较好的耐磨性 （1）碳素钢 工程中广泛采用35、45、50等优质碳素钢 对于轻载和不重要的轴也可采用Q235、Q255等普通碳素钢 （2）合金钢 常用于高温、高速、重载以及结构要求紧凑的
h
h
h
h
轴上零件的轴 向固定就是不 允许轴上零件 沿轴向窜动。
套筒
应用：齿轮、带轮、联轴器、轴承等的轴向定位。 轴上间距不大的两零件的轴向定位。与滚动轴承组 合时，套筒的厚度不应超过轴承内圈的厚度，以便 轴承拆卸。
圆螺母
正确
错误
错误
特点：定位可靠，装拆方便，可承受较大的轴向力 由于切制螺纹使轴的疲劳强度下降 应用：常用于轴的中部和端部
9.4 轴的工作能力计算
轴的设计步骤
1、按扭转强度初步估算最小轴径。 d30.2 T[]39.05.2[5 1T]n 6 0PC3P n
2、轴的结构设计（确定轴各段的直径和长度）
3、按弯扭合成强度校核轴的强度
eM W e
M2(T)2
0.1d3
[1b]
设计如图所示斜齿轮减速 器输出轴。已知：输出功 率 P=15KW，转速 n=280r/min,齿轮直径 d=320mm,所受的作用力
如果轴的结构设计不合理，可能会影响轴的工作能 力，增加轴的制造成本或轴上零件装配的困难。因此 轴的结构设计是轴设计中的重要内容
卷筒的轮毂结构
Mmax Mmax
9.3.1 轴的结构及各部分名称
⑴轴头
支承传动零件、联 轴器等，并与这些零件 保持一定的配合的轴段
⑵轴颈
与轴承配合的轴段
⑶轴身
联接轴头与轴颈的轴段 轴肩
Ft=3197N,Fr=1200N,Fa= 812N.齿轮的轮毂宽度为 80mm。
9.4.1 按抗扭强度计算
对于圆截面传动轴，其抗扭强度条件为
轴，有较高的力学性能，但价格较贵，对应力集中敏感，所 以在结构设计时必须尽量减少应力集中. 40Cr 35SiMn
（3）球墨铸铁 耐磨、价格低，但可靠性较差，一般用于形 状复杂的轴
轴的结构设计主要取决于轴在机器中的安装位置及 形式，轴上零件的定位、固定以及联接方法，轴所承 受的载荷，轴的加工工艺以及装配工艺要求等
弹性挡圈
特点：结构简单紧凑，只能承受很小的轴向力。 应用：常用于固定滚动轴承等的轴向定位
轴端压板
特点：可承受剧烈振动和冲击。 应用：用于轴端零件的固定，
紧定螺钉
特点：可承受很小的轴向力。 应用：适用于轴向力很小，转速 低的场合
（2） 周向固定
为了传递运动和转矩，防止轴上零件与轴作相对转动，轴 上零件的周向固定必须可靠。常用的周向固定方法有键、花键、 销和过盈配合等联接。
4.提高轴的疲劳强度
加大轴肩处的过渡圆角半径和减小轴肩高度，就 可以减少应力集中，从而提高轴的疲劳强度。提高轴的 表面质量、合理分布载荷等也可以提高轴的疲劳强度
轴系结构改错 四处错误 正确答案
分析下图错误
1
3
6
4 5
2
如图所示，共有6处错误。 （1）轴肩高度超过轴承内圈高度，轴承无法拆卸； （2）键过长，无法装配； （3）轴头长度太长（轮毂长度过短），轮毂定位不准确； （4）套筒高度超过轴承内圈高度，轴承无法拆卸； （5）轴承处直径和右端直径一样，导致装配和加工难度增加; （6）没有密封装置，导致润滑剂流失。
