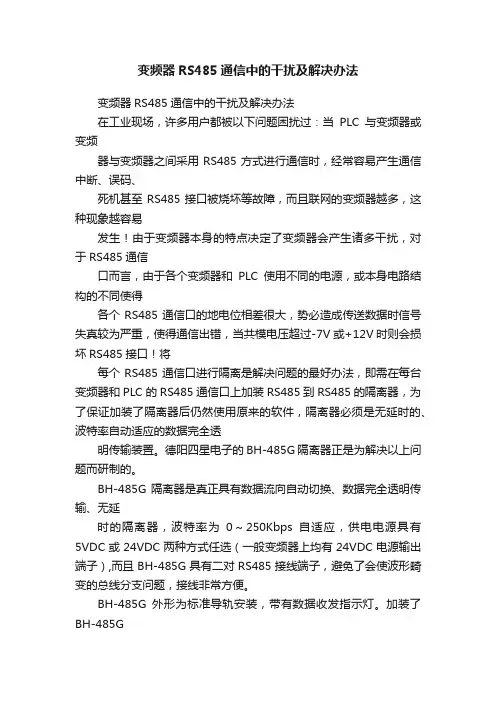

变频器RS485通信中的干扰及其解决办法
变频器RS485通信中的干扰及解决办法
变频器RS485通信中的干扰及解决办法变频器RS485通信中的干扰及解决办法在工业现场，许多用户都被以下问题困扰过：当PLC与变频器或变频器与变频器之间采用RS485方式进行通信时，经常容易产生通信中断、误码、死机甚至RS485接口被烧坏等故障，而且联网的变频器越多，这种现象越容易发生！由于变频器本身的特点决定了变频器会产生诸多干扰，对于RS485通信口而言，由于各个变频器和PLC使用不同的电源，或本身电路结构的不同使得各个RS485通信口的地电位相差很大，势必造成传送数据时信号失真较为严重，使得通信出错，当共模电压超过-7V或+12V时则会损坏RS485接口！将每个RS485通信口进行隔离是解决问题的最好办法，即需在每台变频器和PLC 的RS485通信口上加装RS485到RS485的隔离器，为了保证加装了隔离器后仍然使用原来的软件，隔离器必须是无延时的、波特率自动适应的数据完全透明传输装置。
德阳四星电子的BH-485G隔离器正是为解决以上问题而研制的。
BH-485G隔离器是真正具有数据流向自动切换、数据完全透明传输、无延时的隔离器，波特率为0～250Kbps自适应，供电电源具有5VDC或24VDC两种方式任选（一般变频器上均有24VDC电源输出端子）,而且BH-485G具有二对RS485接线端子，避免了会使波形畸变的总线分支问题，接线非常方便。
BH-485G外形为标准导轨安装，带有数据收发指示灯。
加装了BH-485G隔离器后的变频器和PLC组成的RS485通信网络如下图所示：须将总线二端的BH-485G上的终端电阻设置开关K拨到”R”（接入120欧终端电阻）,其它位置的开关拨到”OFF”（不接终端电阻）.如通信距离超过2公里（9600bps时）,可在总线中增加RS485中继器（型号：E485GA）或使用CAN- 485G超远程隔离驱动器。
BH-485G的详细资料请看网站上的使用说明书。
以上方案已在工程中大量采用，实践证明十分稳定可靠，已解决了RS485。
变频器谐波干扰485通讯现象
变频器谐波干扰485通讯现象近年来，随着工业自动化的快速发展，变频器作为一种重要的电力调节设备，被广泛应用于各个行业。
然而，随之而来的问题也逐渐显现出来，其中之一就是变频器谐波干扰485通讯现象。
485通讯是一种常用的工业通讯协议，具有传输距离远、抗干扰能力强等优点，因此在工业自动化领域得到广泛应用。
然而，由于变频器的工作原理，会产生大量的谐波干扰信号，这些信号会对485通讯造成干扰，导致通讯质量下降甚至中断。
变频器谐波干扰485通讯的原因主要有两个方面。
首先，变频器内部的电子元件和电路会产生谐波信号，这些信号会通过电源线、信号线等途径传播出去，进而干扰到485通讯线路。
其次，变频器的工作频率通常较高，这也增加了谐波干扰的可能性。
变频器谐波干扰485通讯的表现形式多种多样。
一方面，通讯质量下降，数据传输速率变慢，甚至出现数据丢失的情况。
另一方面，通讯线路上会出现噪声，干扰其他设备的正常工作。
此外，谐波干扰还可能导致通讯设备的故障，甚至损坏设备。
为了解决变频器谐波干扰485通讯的问题，可以采取以下几种措施。
首先，可以在变频器的输入端安装滤波器，用于抑制谐波信号的产生。
其次，可以在485通讯线路上安装屏蔽罩，减少谐波信号的干扰。
此外，还可以采用光电隔离等技术手段，将变频器和485通讯设备进行隔离，避免谐波干扰的传播。
除了以上措施，还需要加强对变频器的设计和制造过程的控制。
在设计变频器时，应尽量减少谐波信号的产生，采用合适的电子元件和电路结构。
在制造过程中，应严格控制产品质量，确保变频器的工作稳定性和可靠性。
总之，变频器谐波干扰485通讯是一个需要引起重视的问题。
只有通过合理的措施和技术手段，才能有效地解决这一问题，保证工业自动化系统的正常运行。
同时，也需要加强对变频器的研究和开发，提高其抗干扰能力，为工业自动化的发展做出贡献。
变频器如何抗干扰变频器干扰解决方法
变频器如何抗干扰变频器干扰解决方法一、变频器干扰的原因变频器在工作过程中会产生一定的电磁干扰，主要有以下几个原因：1.高频脉冲干扰：变频器由电机驱动器和电子器件组成，电子器件工作时会产生高频脉冲干扰，对周围电子设备产生辐射干扰。
2.电磁辐射：变频器中的电路部件和电机线圈会产生电磁场辐射，导致周围电子设备受到电磁干扰。
3.电源线干扰：变频器需要接入电源，当供电电源线路不稳定或存在电磁干扰时，会影响变频器正常工作并产生干扰。
二、变频器抗干扰的解决方法1.优化变频器布局：合理安排变频器及其接线的位置，将尽量远离其他敏感设备，减少电磁辐射对其它设备的干扰。
2.使用屏蔽电缆：通过使用屏蔽电缆连接变频器与电机，减少电磁辐射和电磁感应，从而减小干扰。
3.安装滤波器：安装电力滤波器来滤除变频器输出端的高频脉冲干扰，减少对周围设备的辐射。
4.增加电磁隔离屏蔽：在变频器周围添加金属屏蔽罩或者设施屏蔽屏蔽间隔来减少电磁波的辐射，从而保护周围设备。
5.优化供电电源：通过增加稳压器、滤波电容、终端电阻等措施，保证供电线路稳定，减少电源线干扰。
6.地线连接优化：保证变频器、电机、控制系统等设备都接地良好，减少电磁波的辐射和对其他设备的干扰。
7.使用额外的电磁屏蔽材料：在关键部位使用电磁屏蔽材料，如电磁屏蔽垫、屏蔽套管等，减少电磁波干扰。
8.添加滤波和降压器：通过在变频器的输入端添加滤波器，滤除电网的高频干扰信号，降低输入电源的干扰。
9.使用低噪声电源：选择低噪声的电源供应系统，减少输入变频器的电源噪声。
三、变频器干扰预防1.确保变频器本身具备较低的辐射性和敏感性，选择正规生产厂家和合格产品。
2.在购买变频器时，要选择具有良好抗干扰能力的产品，并参考其抗干扰性能指标。
3.对变频器进行适当的屏蔽和隔离设计，加强变频器周围环境的电磁兼容性。
4.在使用变频器时，要仔细阅读和遵守变频器的使用说明书，正确安装和接线，避免出现安装错误和使用不当的情况。
RS485通讯布线要求及故障处理方法
RS485通讯布线要求及故障处理方法RS485通讯是一种串行通信协议，被广泛应用于工业自动化、仪器仪表、楼宇控制等领域。
在进行RS485通讯布线时，需要遵循一定的要求，以确保通讯的稳定性和可靠性。
同时，在实际使用过程中，可能会出现各种故障，需要采取相应的处理方法。
以下是关于RS485通讯布线要求及故障处理方法的详细介绍。
一、RS485通讯布线要求1.线缆选择RS485通讯通常采用双绞线作为传输介质，常见的双绞线为UTP（没有屏蔽层）和STP（有屏蔽层）。
在选择线缆时，应根据实际环境需求和通讯距离选择合适的线缆类型。
对于长距离通讯，建议采用STP线缆，以提供更好的抗干扰性能。
2.线缆长度3.线缆接线4.线缆终端电阻5.消除接地环路在RS485通讯布线过程中，应尽量消除接地环路，以减小传输过程中的磁耦合干扰。
可以使用差分模式传输、绝缘隔离等方式来降低接地环路的影响。
1.信号干扰导致通讯错误如果RS485通讯出现错误，首先需要检查是否有外部信号干扰。
可以采取以下措施来解决这个问题：-检查线缆是否与高电压、大电流线路靠得过近，如果是，应移开线缆位置。
-检查线缆是否被其他高频信号干扰，如果是，可以采用屏蔽线缆或者增加屏蔽材料来减少干扰。
-如果通讯距离较长，可以考虑使用中继器进行信号放大和重新发送。
2.配置错误导致通讯失败如果RS485通讯无法建立连接，可能是由于配置错误导致的。
可以采取以下措施来解决这个问题：-检查通讯设备的RS485通讯参数设置，包括波特率、数据位、校验位等是否一致。
-检查通讯设备的地址设置，确保每个设备都有唯一的地址。
-检查通讯设备的通讯模式，包括主从模式、多主模式等是否设置正确。
3.线缆接线错误导致通讯中断如果RS485通讯中断，可能是由于线缆接线错误导致的。
可以采取以下措施来解决这个问题：-检查线缆接线是否正确，确保每个设备的A线和B线连接到相同的终端。
-检查线缆终端电阻是否连接正确，保证电阻的阻值为120欧姆。

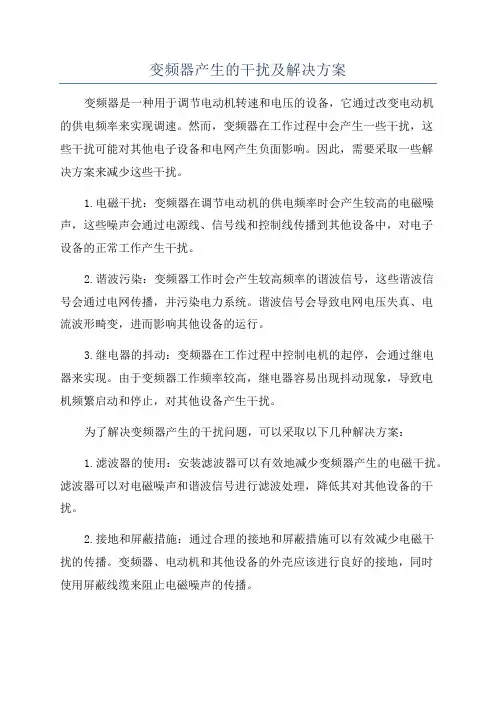

变频器产生的干扰及解决方案
变频器产生的干扰及解决方案变频器是一种用于调节电动机转速和电压的设备，它通过改变电动机的供电频率来实现调速。
然而，变频器在工作过程中会产生一些干扰，这些干扰可能对其他电子设备和电网产生负面影响。
因此，需要采取一些解决方案来减少这些干扰。
1.电磁干扰：变频器在调节电动机的供电频率时会产生较高的电磁噪声，这些噪声会通过电源线、信号线和控制线传播到其他设备中，对电子设备的正常工作产生干扰。
2.谐波污染：变频器工作时会产生较高频率的谐波信号，这些谐波信号会通过电网传播，并污染电力系统。
谐波信号会导致电网电压失真、电流波形畸变，进而影响其他设备的运行。
3.继电器的抖动：变频器在工作过程中控制电机的起停，会通过继电器来实现。
由于变频器工作频率较高，继电器容易出现抖动现象，导致电机频繁启动和停止，对其他设备产生干扰。
为了解决变频器产生的干扰问题，可以采取以下几种解决方案：1.滤波器的使用：安装滤波器可以有效地减少变频器产生的电磁干扰。
滤波器可以对电磁噪声和谐波信号进行滤波处理，降低其对其他设备的干扰。
2.接地和屏蔽措施：通过合理的接地和屏蔽措施可以有效减少电磁干扰的传播。
变频器、电动机和其他设备的外壳应该进行良好的接地，同时使用屏蔽线缆来阻止电磁噪声的传播。
3.调整变频器的工作频率：调整变频器的工作频率可以减少变频器产生的谐波信号。
选择合适的工作频率，使变频器工作在较低的谐波频率范围内，减少对电力系统的谐波污染。
4.选择优质的变频器产品：选择经过认证的优质变频器产品可以有效减少干扰。
优质的变频器产品在设计和制造过程中会考虑到干扰问题，并采取相应的措施进行抑制。
5.合理布置设备：合理布置变频器和其他设备，保持一定的距离，降低干扰的传播。
变频器和其他设备之间应保持足够的间隔，避免信号相互干扰。
综上所述，变频器产生的干扰对其他设备和电网的影响是不可忽视的。
为了解决这些干扰问题，需要采取一系列的措施，包括使用滤波器、接地和屏蔽措施、调整工作频率、选择优质产品以及合理布置设备等。

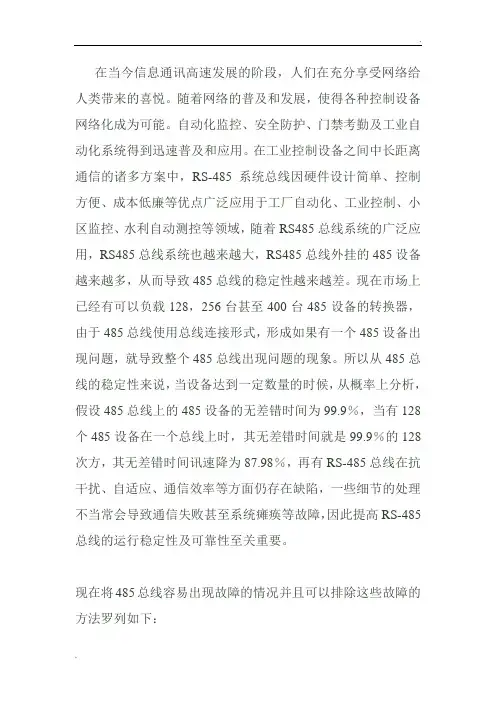

RS485故障与解决办法
在当今信息通讯高速发展的阶段，人们在充分享受网络给人类带来的喜悦。
随着网络的普及和发展，使得各种控制设备网络化成为可能。
自动化监控、安全防护、门禁考勤及工业自动化系统得到迅速普及和应用。
在工业控制设备之间中长距离通信的诸多方案中，RS-485系统总线因硬件设计简单、控制方便、成本低廉等优点广泛应用于工厂自动化、工业控制、小区监控、水利自动测控等领域，随着RS485总线系统的广泛应用，RS485总线系统也越来越大，RS485总线外挂的485设备越来越多，从而导致485总线的稳定性越来越差。
现在市场上已经有可以负载128，256台甚至400台485设备的转换器，由于485总线使用总线连接形式，形成如果有一个485设备出现问题，就导致整个485总线出现问题的现象。
所以从485总线的稳定性来说，当设备达到一定数量的时候，从概率上分析，假设485总线上的485设备的无差错时间为99.9％，当有128个485设备在一个总线上时，其无差错时间就是99.9％的128次方，其无差错时间讯速降为87.98％，再有RS-485总线在抗干扰、自适应、通信效率等方面仍存在缺陷，一些细节的处理不当常会导致通信失败甚至系统瘫痪等故障，因此提高RS-485总线的运行稳定性及可靠性至关重要。
现在将485总线容易出现故障的情况并且可以排除这些故障的方法罗列如下：一、由于485信号使用的是一对非平衡差分信号，意味485网络中的每一个设备都必须通过一个信号回路连接到地，以减少数据线上的噪音，所以数据线最好由双绞线组成，并且在外面加上屏蔽层作为地线，将485网络中485设备连接起来，并且在一个点可靠接地。
对于由分散式工业控制设备结合RS-485微系统组建的测控网络，应优先采用各微系统独立供电方案，最好不要采用一台大电源给微系统并联供电，同时电源线（交直流）不能与RS-485信号线共用同一股多芯电缆。
RS-485信号线宜选用截面积0.75mm2以上双绞线而不是平直线。
RS485故障与解决办法
在当今信息通讯高速发展的阶段,人们在充分享受网络给人类带来的喜悦。
随着网络的普及与发展,使得各种控制设备网络化成为可能。
自动化监控、安全防护、门禁考勤及工业自动化系统得到迅速普及与应用。
在工业控制设备之间中长距离通信的诸多方案中,RS-485系统总线因硬件设计简单、控制方便、成本低廉等优点广泛应用于工厂自动化、工业控制、小区监控、水利自动测控等领域,随着RS485总线系统的广泛应用,RS485总线系统也越来越大,RS485总线外挂的485设备越来越多,从而导致485总线的稳定性越来越差。
现在市场上已经有可以负载128,256台甚至400台485设备的转换器,由于485总线使用总线连接形式,形成如果有一个485设备出现问题,就导致整个485总线出现问题的现象。
所以从485总线的稳定性来说,当设备达到一定数量的时候,从概率上分析,假设485总线上的485设备的无差错时间为99、9％,当有128个485设备在一个总线上时,其无差错时间就就是99、9％的128次方,其无差错时间讯速降为87、98％,再有RS-485总线在抗干扰、自适应、通信效率等方面仍存在缺陷,一些细节的处理不当常会导致通信失败甚至系统瘫痪等故障,因此提高RS-485总线的运行稳定性及可靠性至关重要。
现在将485总线容易出现故障的情况并且可以排除这些故障的方法罗列如下:一、由于485信号使用的就是一对非平衡差分信号,意味485网络中的每一个设备都必须通过一个信号回路连接到地,以减少数据线上的噪音,所以数据线最好由双绞线组成,并且在外面加上屏蔽层作为地线,将485网络中485设备连接起来,并且在一个点可靠接地。
对于由分散式工业控制设备结合RS-485微系统组建的测控网络,应优先采用各微系统独立供电方案,最好不要采用一台大电源给微系统并联供电,同时电源线(交直流)不能与RS-485信号线共用同一股多芯电缆。
RS-485信号线宜选用截面积0.75mm2以上双绞线而不就是平直线。
rs485通讯在变频器中的干扰问题及解决方案
摘要：自从改革开放以来，我国的社会经济飞速发展，在工业产品应用领域，所采用的产品具备通接口已经是行业内发展的一个必不可少的条件。
然而，过多的通讯产品的发明与制造，虽然是基于不断改进技术与材料之上，并给人们的生活带来了巨大便利，但是在某种程度上，其自身也存在着一定程度上的缺陷，一些问题还没有得到显著的解决，尤其是变频器中的干扰问题，困扰了相关研究者们很长一段时间，而众多受干扰严重的通讯设备产品中，RS485已经成为了我国通讯领域应用不断普及的一项产品，需要我们从设计方面进行更加细致的考虑。
本文首先分析了RS485通讯干扰的来源，并对应的提出了解决方案。
关键词：RS485；变频器；干扰问题和解决方案中图分类号：TM63文献标识码：ARS485通讯在变频器中的干扰问题及解决方案李涛（陕西颐信网络科技有限责任公司，陕西西安710075）Interference problem and solution of RS485communication in frequency converterLI Tao（Shaanxi yixin network technology Co.，Ltd.，Xi 'an 710075，china ）Abstract ：since the reform and opening up,the rapid development of China's social economy,in the field of industrial product application,the product has access to the interface is an essential condition for the development of the industry.However,too much communication product invention and manufacture,although it is based on improving technology and material,and has brought great convenience to people's life,but to some extent,there is also a certain degree of its own defect,some problems have not been significantly,especially the interference problem of the frequency converter,plagued the relevant researchers for a long time,and many serious interference of communications equipment products,the RS485communication has become our country widespread application in the field of a product,we need to more careful consideration from the design aspect.This paper first analyzes the source of RS485communication interference and proposes a solution.Key words ：RS485;Frequency converter;Interference problems and solutions文章编号：1005—7277（2019）04—0050—032019年第41卷电气传动自动化Vol.41，No.41前言RS485通讯设备是实现现代化通讯必不可少的一部分，要想能够继续被广泛的应用，克服各类因素导致的变频器干扰问题，就应该在设计方面就做到对多重因素的考虑，将之前存在的一系列问题根源进行解决。
如何消除RS485通讯线上的干扰？
485通信线由两根双绞的线组成，它是通过两根通信线之间的电压差的方式来传递信号，因此称之为差分电压传输。
差模干扰在两根信号线之间传输，属于对称性干扰。
消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线；
共模干扰是在信号线与地之间传输，属于非对称性干扰。
消除共模干扰的方法包括：
（1）采用屏蔽双绞线并有效接地
（2）强电场的地方还要考虑采用镀锌管屏蔽
（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线
（4）不要和电控锁共用同一个电源
（5）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)
采用RS485作为通讯的系统，在终端上面必须有一个终端电阻，一般是120欧姆.另外在A,B端口上再分别上拉和下拉一个1K电阻，效果更好！。
变频器谐波干扰485通讯现象
变频器谐波干扰485通讯现象引言：随着电力系统的不断发展，变频器在工业控制系统中起着越来越重要的作用。
通过控制交流电机的转速，变频器可以大大提高系统的效率和精度。
然而，随之而来的问题是变频器发出的谐波信号对485通讯线路造成了干扰，导致通讯信号的失真和不稳定。
本文将对变频器谐波干扰485通讯现象进行深入探讨，并提出相应的解决方案。
一、变频器谐波干扰对485通讯的影响1.信号失真变频器发出的谐波信号会在485通讯线路中产生干扰，导致通讯信号的波形失真。
这种失真会使得接收端难以正确解析发送端发出的数据，从而影响整个通讯系统的稳定性和可靠性。
2.通讯中断谐波干扰会导致485通讯线路的信号严重受损，甚至在严重情况下造成通讯中断。
一旦通讯中断发生，工业控制系统将无法正常工作，严重影响生产效率和质量。
3.通讯距离受限变频器谐波干扰会缩短485通讯线路的传输距离，限制了通讯系统的覆盖范围。
这对于大型工业生产线或设备间的远距离通讯将会带来严重的问题。
二、变频器谐波干扰的原因1.变频器本身的设计问题部分变频器在设计上未考虑到谐波干扰对通讯线路的影响，没有采取有效的措施来减少谐波干扰的产生。
这导致了变频器在运行时产生大量的谐波信号，严重干扰了通讯线路。
2.通讯线路的抗干扰能力不足部分485通讯线路的抗干扰能力比较弱，无法有效抵御变频器发出的谐波信号，导致谐波干扰对通讯线路的影响更加明显。
三、解决方案1.优化变频器设计变频器制造商在设计变频器时应考虑到谐波干扰对通讯线路的影响，采取有效的措施来减少谐波信号的产生。
比如在变频器输出端安装滤波器，通过滤除谐波信号来减少对通讯线路的干扰。
2.加强通讯线路的抗干扰能力对485通讯线路进行改造，提高其抗干扰能力。
比如采用屏蔽线缆、安装干扰滤波器等措施，可以有效减少变频器谐波干扰对通讯线路的影响。
3.间隔设置在工业控制系统中，可以通过合理设置变频器和通讯设备之间的间隔距离，将变频器谐波干扰对通讯线路的影响降到最低。
变频器产生的干扰及解决方案
变频器产生的干扰及解决方案一、引言在工业生产过程中，变频器被广泛应用于控制电机的转速和运行。
然而，变频器的使用也带来了一些问题，其中之一就是产生的干扰。
本文将详细介绍变频器产生的干扰的原因和影响，并提供一些解决方案，以帮助企业有效地解决这一问题。
二、变频器产生的干扰原因1. 高频电磁干扰：变频器在工作过程中会产生高频电磁干扰，这些干扰信号会通过电源线、信号线和地线传播到其他设备和系统中。
2. 电源线谐波干扰：变频器的输入端会引入谐波电流，这些谐波电流会对电源系统造成干扰，导致其他设备的正常工作受到影响。
3. 电磁辐射干扰：变频器在工作时会产生电磁辐射，这些辐射会干扰周围的设备和系统，导致它们的正常工作受到影响。
三、变频器产生的干扰影响1. 信号干扰：变频器产生的干扰信号可能会影响其他设备和系统的正常工作，导致信号传输错误或丢失。
2. 电源系统不稳定：变频器引入的谐波电流会导致电源系统的电压波动，进而影响其他设备的正常工作。
3. 电机故障：变频器产生的干扰信号可能会对电机的正常运行产生影响，导致电机故障或损坏，进而影响生产效率。
四、解决变频器产生的干扰的方案1. 滤波器的使用：安装滤波器可以有效地减少变频器产生的高频电磁干扰。
滤波器可以在变频器的输入端或输出端安装，通过滤波器对干扰信号进行滤波，减少干扰的传播。
2. 接地措施：合理的接地系统可以有效地降低变频器产生的电磁辐射干扰。
确保变频器和其他设备都良好接地，减少接地电阻，提高接地效果。
3. 屏蔽措施：对变频器和其他设备进行屏蔽处理，可以有效地减少电磁辐射干扰。
使用金属屏蔽罩、屏蔽线缆等材料对设备进行屏蔽，减少干扰信号的传播。
4. 谐波滤波器的应用：安装谐波滤波器可以有效地减少变频器引入的谐波电流对电源系统的干扰。
谐波滤波器可以将谐波电流滤波，使其不会对其他设备和系统造成影响。
5. 电磁兼容性测试：进行电磁兼容性测试可以帮助企业了解变频器产生的干扰情况，并采取相应的措施进行干扰的消除和防护。
变频器发生干扰的几种处理方法
变频器发生干扰的几种处理方法
电力加工生产单位对于机械设备的工作效率要求极高，所以为了让机械设备的工作效率可以满足生产需要，很多电力加工单位都会安装使用变频器。
因为加工生产单位中所使用的机械设备种类繁多数量也很多，所以在生产过程中变频器很容易发生干扰。
一旦变频器受到干扰，那么就会严重的影响其工作效率。
在使用变频器的过程中，如果发现变频器受到信号干扰，那么需要首先判断干扰信号的来源，并且结合实际情况来采取合适的方法来阻挡信号干扰，也可以采取一定的方法来防止变频器受到干扰，让变频器在工作的过程中状态更加的稳定。
一般变频器在工作的过程中很容易受到辐射的干扰。
如果在生产工作中，变频器受到辐射信号干扰的话，需要通过辐射方式传播干扰信号，具体的方式是通过布线以及对放射源以及对被干扰的线路进行屏蔽来消弱其干扰信号。
如果变频器是受到线路传播的干扰信号影响，那么需要通过在变频器输入输出侧安装滤波器，通过电抗器或者磁坏等方式来进行处理。
具体的方式可以采取信号线和动力线垂直交叉进行垂直交叉来分槽布线。
屏蔽管应该尽可能的接地，并且需要保持整个长度上可以持续可靠的接地。
变频器受到线路传播干扰影响，需要让屏蔽层接地远离变频器，同时应该保持和变频器接地点之间的距离，应该和变频器的接地点分开。
为了避免变频器受到线路传播信号干扰的影响，可以让磁环在变频器输入电源线和输出线上来进行使用，输入线应该一起朝向同一个方向绕圈，输出线也需要朝一个方向绕圈，在绕线的过程中，应该让磁环靠近变频器，这样可以避免变频器受到线路干扰信号的影响。
如何减少变频器对周边设备的干扰
如何减少变频器对周边设备的干扰变频器对微机控制板的干扰在使用变频器的控制系统中,多采用微机或者PLC进行控制,在系统设计或者改造过程中,一定要注意变频器对微机控制板的干扰问题。
由于用户自己设计的微机控制板一般工艺水平差,不符合EMC国际标准,在采用变频器后,产生的传导和辐射干扰,往往导致控制系统工作异常,因此需要采取必要措施。
(1)良好的接地。
电机等强电控制系统的接地线必须通过接地汇流排可靠接地,微机控制板的屏蔽地,最好单独接地。
对于某些干扰严重的场合,建议将传感器、I/O接口屏蔽层与控制板的控制地相连。
(2)给微机控制板输入电源加装EMI滤波器、共模电感、高频磁环等,成本低。
可以有效抑制传导干扰。
另外在辐射干扰严重的场合,如周围存在GSM、或者小灵通机站时,可以对微机控制板添加金属网状屏蔽罩进行屏蔽处理。
(3)给变频器输入加装EMI滤波器,可以有效抑制变频器对电网的传导干扰,加装输入交流和直流电抗器L1、L2,可以提高功率因数,减小谐波污染,综合效果好。
在某些电机与变频器之间距离超过100m的场合,需要在变频器侧添加交流输出电抗器L3,解决因为输出导线对地分布参数造成的漏电流保护和减少对外部的辐射干扰。
一个行之有效的方法就是采用钢管穿线或者屏蔽电缆的方法,并将钢管外壳或者电缆屏蔽层与大地可靠连接。
请注意,在不添加交流输出电抗器L3时,如果采用钢管穿线或者屏蔽电缆的方法,增大了输出对地的分布电容,容易出现过流。
当然在实际中一般只采取其中的一种或者几种方法。
(4)对模拟传感器检测输入和模拟控制信号进行电气屏蔽和隔离。
在变频器组成的控制系统设计过程中,建议尽量不要采用模拟控制,特别是控制距离大于1M,跨控制柜安装的情况下。
因为变频器一般都有多段速设定、开关频率量输入输出,可以满足要求。
如果非要用模拟量控制时,建议一定采用屏蔽电缆,并在传感器侧或者变频器侧实现远端一点接地。
如果干扰仍旧严重,需要实现DC/DC 隔离措施。
变频器产生的干扰及解决方案
变频器产生的干扰及解决方案一、引言随着工业自动化的快速发展，变频器作为一种重要的电力调节设备，被广泛应用于工业生产中。
然而，变频器在工作过程中产生的电磁干扰问题也逐渐凸显出来。
本文将详细介绍变频器产生的干扰原因及解决方案。
二、变频器产生的干扰原因1. 高频脉冲干扰：变频器内部的开关元件工作时，会产生高频脉冲信号，这些高频脉冲信号会通过电源线和信号线传播，导致其他设备受到干扰。
2. 电磁辐射干扰：变频器内部的高频电流和电压变化会产生电磁场，这些电磁场会辐射到周围环境中，干扰其他设备的正常工作。
3. 地线干扰：变频器的地线接触不良或电阻过大，会导致地线电压的变化，进而引起其他设备的干扰。
三、变频器产生的干扰对设备的影响1. 信号干扰：变频器产生的高频脉冲信号会干扰其他设备的信号传输，导致数据传输错误或丢失。
2. 电磁辐射干扰：变频器产生的电磁辐射会影响其他设备的正常工作，甚至可能引起设备故障。
3. 电源干扰：变频器产生的高频脉冲信号会通过电源线传播，影响其他设备的电源稳定性，导致设备不能正常工作。
四、变频器干扰解决方案1. 滤波器的应用：在变频器的输入端和输出端分别安装滤波器，可以有效地抑制变频器产生的高频脉冲信号和电磁辐射。
2. 地线的优化：确保变频器的地线接触良好，并使用低阻抗的地线，以减小地线电压的变化，降低地线干扰的可能性。
3. 屏蔽措施：对变频器进行屏蔽处理，可以减少电磁辐射干扰。
同时，在变频器的输入端和输出端分别安装屏蔽罩，以阻挡电磁辐射的传播。
4. 接地措施：在变频器的输入端和输出端分别设置良好的接地装置，以减小电磁辐射的影响范围。
5. 信号隔离：对变频器的输入端和输出端进行信号隔离，可以有效地防止信号干扰的传播。
6. 电源滤波：在变频器的输入端安装电源滤波器，可以减小高频脉冲信号对电源的干扰，保证其他设备的电源稳定性。
五、结论变频器作为重要的电力调节设备，在工业生产中起到了关键的作用。
变频器产生的干扰及解决方案
变频器产生的干扰及解决方案1.引言随着科技的发展，变频器被广泛应用于各个领域，如工业生产、农业、建筑等。
虽然变频器提高了设备的效率和可控性，但也会产生一些干扰问题。
本文将详细介绍变频器产生的干扰及解决方案。
2.变频器产生的干扰2.1电磁干扰电磁干扰是变频器内部电路和外部环境之间的相互影响。
主要表现为电磁辐射和感应电磁干扰。
2.1.1电磁辐射2.1.2感应电磁干扰由于变频器的高频振荡，会在电源线和信号线上产生高频干扰电流和电压。
这些干扰信号会通过电源线和信号线传播，导致与其相连的设备产生干扰。
2.2电网干扰变频器并网运行时，可能会对电网产生干扰，并引起电网的电压畸变和谐波污染。
3.变频器干扰的解决方案为了解决变频器产生的干扰问题，我们可以从以下几个方面入手。
3.1电磁屏蔽电磁屏蔽是最常见的解决电磁干扰问题的方法之一、在变频器的设计和生产过程中，应当采用屏蔽技术，将变频器的电磁辐射范围控制在允许的范围内。
3.2滤波器滤波器可以有效地抑制感应电磁干扰。
在变频器的输入端和输出端添加合适的滤波器，可以滤除高频干扰信号，减少对其他设备的干扰。
3.3地线连接良好的地线连接可以降低电磁干扰的情况。
在变频器的安装中，应该确保良好的地线连接，可以采用多点接地或者选择屏蔽地线的方式，以达到减少电磁干扰的效果。
3.4加强产品管理对于变频器生产企业来说，加强产品管理也是减少干扰的一个关键手段。
要进行严格的产品质量把关，确保变频器的设计和生产符合相关的标准和规定。
4.结论变频器在提高设备效率和可控性的同时，也带来了一定程度的干扰问题。
在实际应用中，我们可以通过电磁屏蔽、滤波器、地线连接等方法来解决这些干扰问题。
通过合理的技术手段和产品管理，可以减少变频器带来的干扰，提高设备的稳定性和可靠性。
变频器产生的干扰及解决方案
变频器产生的干扰及解决方案引言概述：随着现代工业的发展，变频器在电气控制系统中得到了广泛应用。
然而，变频器在工作过程中会产生一定的干扰，给其他设备带来不利影响。
本文将探讨变频器产生的干扰问题，并提出解决方案。
正文内容：1. 变频器产生的干扰1.1 电磁干扰：变频器在工作过程中会产生高频电磁辐射，这种辐射会干扰周围的电子设备，导致其正常工作受阻。
1.2 电源干扰：变频器对电源系统的电流和电压波形产生扰动，引起电网电压波动，进而干扰其他设备的正常工作。
1.3 传导干扰：变频器的高频电流会通过电源线、信号线等传导到其他设备中，造成干扰。
2. 解决方案2.1 电磁屏蔽：通过在变频器外壳中添加屏蔽材料，减少电磁辐射对周围设备的干扰。
同时，合理设计电缆布线，使用屏蔽电缆，减少传导干扰。
2.2 滤波器的应用：在变频器的输入端和输出端添加滤波器，用于滤除电源干扰和输出端的高频噪声，降低干扰水平。
2.3 接地处理：优化变频器的接地方式，确保接地电阻符合标准要求，减少干扰的传导路径。
2.4 电源质量改善：通过加装稳压器、滤波器等设备，改善电源质量，减少电源波动对其他设备的干扰。
2.5 信号隔离：对变频器的输入和输出信号进行隔离处理，减少干扰信号的传递。
总结：综上所述，变频器产生的干扰主要包括电磁干扰、电源干扰和传导干扰。
为解决这些问题，可以采取电磁屏蔽、滤波器的应用、接地处理、电源质量改善和信号隔离等方案。
通过这些措施，可以有效降低变频器产生的干扰，确保其他设备的正常运行。
在实际应用中，需要根据具体情况选择合适的解决方案，并进行适当的调试和优化，以达到最佳效果。
变频器产生的干扰及解决方案
变频器产生的干扰及解决方案引言：随着工业自动化的不断发展，变频器作为一种重要的电力调节设备在工业生产中得到广泛应用。
然而，变频器在工作过程中会产生一定程度的电磁干扰，给周围的电子设备和系统带来困扰。
本文将详细介绍变频器产生的干扰原因及其对设备和系统的影响，并提供一些解决方案以减轻或消除这些干扰。
一、变频器产生的干扰原因：1. 高频噪声：变频器内部的开关元件会产生高频噪声，这些噪声通过电源线、信号线和地线等途径传播到其他设备和系统中。
2. 电磁辐射：变频器内部的高频电流和电压变化会产生电磁辐射，这种辐射会干扰周围的电子设备和系统。
3. 电源线谐波：变频器工作时，会产生电源线上的谐波，这些谐波会传播到电力系统中，对其他设备和系统造成干扰。
二、变频器干扰对设备和系统的影响：1. 电子设备故障：变频器产生的干扰可能导致其他电子设备的故障，例如计算机、通信设备等，严重影响工作效率和生产进度。
2. 传感器误差：变频器的干扰会使传感器的测量结果产生误差，影响工艺控制的精度和稳定性。
3. 通信干扰：变频器干扰还会对无线通信系统造成干扰，导致通信质量下降或连接中断。
三、变频器干扰解决方案：1. 优化变频器布置：合理布置变频器和其他设备之间的距离，避免干扰传播。
可以采取物理隔离措施，如使用金属屏蔽罩、隔离墙等，减少电磁辐射的传播。
2. 使用滤波器：在变频器的输入和输出端加装滤波器，可以有效地滤除电源线上的谐波和高频噪声，减少干扰的传播。
3. 接地处理：正确接地变频器和其他设备，建立良好的接地系统，可以降低电磁干扰的影响。
可以采用单点接地或屏蔽接地等方式，确保接地电阻符合标准要求。
4. 电缆屏蔽：使用屏蔽电缆连接变频器和其他设备，可以有效地减少电磁辐射和干扰的传播。
5. 信号隔离：对于敏感的控制系统，可以采用信号隔离器隔离变频器的干扰信号，保证控制系统的稳定性和可靠性。
6. 选择合适的变频器：在选购变频器时，应选择符合国家标准的产品，具备良好的抗干扰能力。
RS485通讯常见故障解决方法以及布线安装注意事项!
RS485通讯常见故障解决方法以及布线安装注意事项!RS485通信是一种常用于工业自动化控制系统中的数据通信方式，它具有抗干扰能力强、支持多节点连接等特点。
然而，在实际应用中，也可能会遇到一些通信故障，下面将介绍一些常见的RS485通信故障、解决方法以及布线安装的注意事项。
一、RS485通信常见故障：1.通信不能建立连接：RS485通信不能建立连接的原因可能有多种，包括线路断开、通信波特率设置错误、硬件故障等。
解决方法是首先检查通信线路是否正常连接，然后检查通信波特率是否设置正确，最后检查硬件设备是否有损坏。
2.数据传输错误：数据传输错误可能会导致信息错误或者通信中断。
造成数据传输错误的原因可能有噪声干扰、功率干扰、线路质量差等。
解决方法是增加隔离器、增加筛选电容、提高线路质量等。
3.通信距离过短：RS485通信在一条总线上可以连接多个节点，但是总线的物理长度也有一定的要求，如果总线长度过短，则可能无法通信。
解决方法是增加总线的长度，可以使用中继器进行信号放大，或者使用RS485转换器将信号转化为其他形式传输。
4.数据通信速度过低：数据通信速度过低可能会导致不稳定的通信，造成通信中断。
造成通信速度过低的原因可能包括通信线路长、串口通信波特率设置不当等。
解决方法是缩短通信线路长度，或者修改串口通信波特率设置。
二、RS485通信解决方法：1.加强线路保护：RS485通信中，线路的保护是非常重要的，可以采用绞线方式布线，并使用屏蔽绞线。
在线路两端可以使用终端电阻进行防护，以减少终端反射和信号干扰。
2.适当设置通信波特率：RS485通信的波特率设置应考虑到通信环境、数据传输量以及通信时间等因素，以提高通信的效率和稳定性。
3.使用合适的抗干扰措施：RS485通信可能会受到外部噪声和干扰的影响，可以使用屏蔽绞线、隔离器等设备来避免干扰。
4.增加总线长度：如果总线长度不足导致通信中断，可以使用中继器或者信号放大器来增加总线长度。
变频器产生的干扰及解决方案
变频器产生的干扰及解决方案【摘要】变频器是一种常见的电力设备，但其工作过程中会产生电磁干扰，对设备和系统带来负面影响。
变频器产生的干扰源主要包括电磁辐射和传导干扰。
这些干扰会导致设备的误动作、传感器失灵等问题，严重影响设备的正常运行。
为了降低变频器干扰，可以采取一些方法，如增加电磁屏蔽措施、使用滤波器等。
电磁屏蔽措施可以有效隔离电磁辐射；而使用滤波器则可以有效滤除传导干扰。
有效解决变频器干扰问题对设备的正常运行至关重要，完善的电磁兼容性方案也是必不可少的。
只有采取适当的措施和技术手段，才能有效地避免变频器干扰带来的问题，确保设备和系统的稳定运行。
【关键词】变频器、干扰、解决方案、干扰源、影响、降低、电磁屏蔽、滤波器、电磁兼容性、重要性。
1. 引言1.1 变频器产生的干扰及解决方案变频器是一种用于调节电机运行速度和节能的设备，但在实际应用中，变频器会产生一定的干扰。
变频器产生的干扰主要包括电磁干扰和谐波干扰两种类型。
电磁干扰主要指变频器中的功率器件和控制器件在工作时会产生高频和宽带的电磁干扰，影响周围设备的正常工作；而谐波干扰则是指变频器产生的非线性负载会引起电网电压和电流的波形失真，造成电网谐波污染。
这些干扰会对设备和系统造成严重的影响，包括降低设备的工作效率、缩短设备的使用寿命、引起设备故障等。
为了降低变频器产生的干扰，可以采取一些方法，如合理布线、地线接地、电磁屏蔽措施等。
电磁屏蔽措施是重要的手段之一，可以有效隔离电磁波，减少干扰传播。
使用滤波器也是一种常见的降低干扰的方法。
滤波器可以对变频器输出端的电压和电流进行谐波抑制和滤波处理，有效减少谐波对电网和设备的影响。
在设计和应用中，应充分考虑滤波器的使用。
有效解决变频器产生的干扰问题对设备和系统的稳定运行至关重要，而采取完善的电磁兼容性方案也是保障设备正常运行的关键。
通过合理设计和应用电磁屏蔽措施和滤波器，可以有效降低变频器干扰，提高设备的可靠性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器RS485通信中的干扰及其解决办法
在工业现场，许多用户都被以下问题困扰过：当PLC与变频器或变频器与变频器之间采用RS485方式进行通信时，经常容易产生通信中断、误码、死机甚至RS485接口被烧坏等故障，而且联网的变频器越多，这种现象越容易发生！由于变频器本身的特点决定了变频器会产生诸多干扰，对于RS485通信口而言，由于各个变频器和PLC使用不同的电源，或本身电路结构的不同使得各个RS485通信口的地电位相差很大，势必造成传送数据时信号失真较为严重，使得通信出错，当共模电压超过-7V或+12V时则会损坏RS485接口！
将每个RS485通信口进行隔离是解决问题的最好办法，即需在每台变频器和PLC的R S485通信口上加装RS485到RS485的隔离器，为了保证加装了隔离器后仍然使用原来的软件，隔离器必须是无延时的、波特率自动适应的数据完全透明传输装置。
德阳四星电子的BH-485G隔离器正是为解决以上问题而研制的。
BH-485G隔离器是真正具有数据流向自动切换、数据完全透明传输、无延时的隔离器，波特率为0～250Kbps自适应，供电电源具有5VDC或24VDC两种方式任选（一般变频器上均有24VDC电源输出端子），而且BH-485G具有二对RS485接线端子，避免了会使波形畸变的总线分支问题，接线非常方便。
BH-485G外形为标准导轨安装，带有数据收发指示灯。
加装了BH-485G隔离器后的变频器和PLC组成的RS485通信网络如下图所示：
须将总线二端的BH-485G上的终端电阻设置开关K拨到“R”（接入120欧终端电阻），其它位置的开关拨到“OFF”（不接终端电阻）。
如通信距离超过2公里（9600bps时），可在总线中增加RS485中继器（型号：E48 5GA）或使用CAN-485G超远程隔离驱动器。
BH-485G的详细资料请看网站上的使用说明书。
以上方案已在工程中大量采用，实践证明十分稳定可靠，已解决了RS485通信中的干扰、死机和烧口问题。
