NE555镍氢充电器之脉冲式电路详解sky
NE555经典应用电路图
NE555应用电路图
图1 方波电路图2 振荡器实践电路
图3 GIC PROBE WITH PULSE 逻辑脉冲探头
图4 TRONOME电子节拍器电路图5 0-5分定时器电路
图6 铃电路图图7 SCHMITT TRIGGER施密特触发器电路
图8 倾斜开关（水银开关）传感器电路图9TIMER TESTER定时器测试电路
图10TWO TONE EXPERIMENT双音实验电路
图11动机调速器电路
图12电源报警电路图13 LED调光器电路
图14敏电阻光控报警电路图15光敏电阻光控开关电路
图16红外线发射电路图17 简单闪光电路
图18易触摸开关电路图19氖灯驱动电路
图20 50％对称波电路
图21 触摸开关电路
电热毯温控器
一般电热毯有高温、低温两档。
使用时,拨在高温档,入睡后总被热醒;拨在低温档,
有时
图22 单稳态电路触发器
醒来会觉得温度不够。
这里介绍一种电热毯温控器,它可以把电热毯的温度控制在一个合适的范围。
工作原理：
电路如图所示。
图中IC为NE555时基电路。
RP3为温控调节电位器,其滑动臂电位决定IC的触发电位V2和阀电位Vf,且V5=Vf=2Vz。
220V交流电压经C1、R1限流降压,D1、D2整流、C2滤波,DW稳压后,获得9V左右的电压供IC用。
室温下接通电源,因已调V2<VZ、V6Vz,V6≥Vf时,IC翻转,3脚变为低电平,BCR截止,电热丝停止发热,温度开始逐渐下降,BG1的ICEO随之逐渐减小,V2、V6降低。
当V6。
ne555工作原理
ne555工作原理
NE555是一种常用的集成电路，它常被用作多种定时和脉冲
生成应用中。
本文将介绍NE555的工作原理。
NE555是由比较器、SR触发器和输出级组成的。
其工作分为
两种模式：单稳态和多稳态。
在单稳态模式下，NE555通过触发引脚接收外部触发信号，
当触发信号达到上升沿时，输出引脚会产生一个脉冲。
输出高电平的持续时间由外部元件决定。
在这种模式下，NE555起
到一个单稳态多谐振荡器的作用。
在多稳态模式下，NE555被配置为自由运行多谐振荡器。
比如，通过设置R1、R2和C1来调整输出脉冲的频率。
NE555
通过比较器将电荷从电容器C1放电，当电压达到触发电压时，又开始充电。
这种周期性的充放电过程导致了输出引脚上方形波形的产生。
NE555还可以工作在双稳态触发器模式下，只需将控制端连
至电压和准地。
总结来说，NE555的工作原理是通过内部的比较器和触发器
实现不同模式的脉冲和定时功能。
通过合理选择外部的电阻和电容值，可以调整输出信号的频率和功能。
这使得NE555成
为一个非常灵活和常用的集成电路。
555脉冲原理

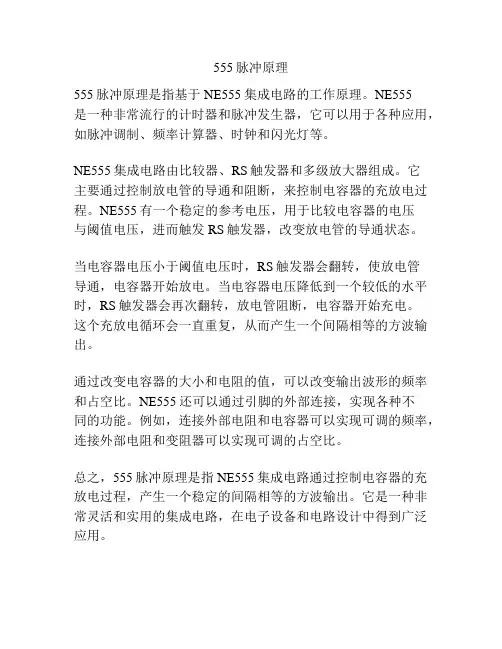

555脉冲原理
555脉冲原理是指基于NE555集成电路的工作原理。
NE555
是一种非常流行的计时器和脉冲发生器，它可以用于各种应用，如脉冲调制、频率计算器、时钟和闪光灯等。
NE555集成电路由比较器、RS触发器和多级放大器组成。
它
主要通过控制放电管的导通和阻断，来控制电容器的充放电过程。
NE555有一个稳定的参考电压，用于比较电容器的电压
与阈值电压，进而触发RS触发器，改变放电管的导通状态。
当电容器电压小于阈值电压时，RS触发器会翻转，使放电管
导通，电容器开始放电。
当电容器电压降低到一个较低的水平时，RS触发器会再次翻转，放电管阻断，电容器开始充电。
这个充放电循环会一直重复，从而产生一个间隔相等的方波输出。
通过改变电容器的大小和电阻的值，可以改变输出波形的频率和占空比。
NE555还可以通过引脚的外部连接，实现各种不
同的功能。
例如，连接外部电阻和电容器可以实现可调的频率，连接外部电阻和变阻器可以实现可调的占空比。
总之，555脉冲原理是指NE555集成电路通过控制电容器的充放电过程，产生一个稳定的间隔相等的方波输出。
它是一种非常灵活和实用的集成电路，在电子设备和电路设计中得到广泛应用。
ne555脉冲发生器原理
ne555脉冲发生器原理NE555脉冲发生器原理引言：NE555是一种经典的集成电路，被广泛应用于各种电子设备中。
作为一种多功能计时器，NE555不仅可以用于产生精确的脉冲信号，还可以用作稳压电源、频率测量器等。
本文将介绍NE555脉冲发生器的原理及其工作过程。
一、NE555脉冲发生器的基本原理NE555脉冲发生器基于NE555内部的比较器和RS触发器电路。
NE555内部包含有一个比较器、RS触发器、稳压电源、电压比较器和输出级等组成。
其中比较器负责将电压比较结果传送给RS触发器，RS触发器根据比较器的输出状态决定输出脉冲的频率和占空比。
二、NE555脉冲发生器的工作原理NE555脉冲发生器的工作原理可以分为充电、放电和比较三个阶段。
1. 充电阶段：当电源接通时，稳压电源向NE555提供电源电压，电容C开始充电。
NE555的第二比较器将电容电压与一个内部参考电压进行比较。
当电容电压低于参考电压时，比较器输出高电平，RS触发器的S端置高，R端置低，输出为高电平。
此时，输出的高电平将截断外部电路，使电容继续充电，直到电容电压达到参考电压。
2. 放电阶段：当电容电压达到参考电压时，比较器输出低电平，RS触发器的S端置低，R端置高，输出变为低电平。
此时，输出的低电平将使电容开始放电，电容电压开始下降。
3. 比较阶段：当电容电压降到一个较低的阈值时，比较器输出高电平，RS触发器的S端置高，R端置低，输出变为高电平。
如此循环，形成周期性的高低电平输出，从而产生脉冲信号。
三、NE555脉冲发生器的参数调节NE555脉冲发生器的输出脉冲频率和占空比可以通过调节电阻和电容的数值来实现。
1. 调节频率：输出脉冲的频率与电阻R和电容C的数值有关。
频率可通过调节电阻R的大小来实现，电容C的数值保持不变。
当电阻R增大时，电容C充电时间增加，频率减小；当电阻R减小时，电容C充电时间减少，频率增大。
2. 调节占空比：输出脉冲的占空比与电阻R和电容C的数值也有关。
说明ne555集成电路的功能和结构
一、概述NE555是一种经典的集成电路元件，具有多种应用功能。
本文将介绍NE555集成电路的功能和结构，以便更好地理解其在电子领域中的应用。
二、NE555集成电路的功能1. 定时功能：NE555集成电路可以作为计时器或脉冲发生器使用，通过外部电路调节电子脉冲的频率和占空比。
2. 方波发生器：NE555集成电路可利用其内部的比较器和触发器实现方波信号的产生，并通过外接元器件调节方波的频率和占空比。
3. 脉冲宽度调制：NE555集成电路可以通过改变控制电压，实现对输出脉冲宽度的调制，在通信和遥控系统中有重要应用。
4. 脉冲测距：NE555集成电路结合超声波传感器，可实现简单的脉冲测距功能，广泛应用于测距仪器和避障装置中。
三、NE555集成电路的结构1. 基本结构：NE555集成电路由电压比较器、触发器、输出级、时基电路等部分组成。
2. 电压比较器：NE555集成电路内置一对比较器，用于将控制电压与内部参考电压进行比较，决定输出高低电平。
3. 触发器：NE555集成电路内置RS触发器，用于控制输出电平的变化，具有稳定的触发电平和复位电平。
4. 输出级：NE555集成电路通过输出晶体管控制输出端口的电平，可直接驱动负载电路。
5. 时基电路：NE555集成电路内置RC时基电路，通过外接电阻和电容器调节脉冲频率和占空比。
四、NE555集成电路的应用案例1. 方波信号发生器：将NE555作为方波信号发生器，通过外接电路调节输出信号频率和占空比，广泛应用于数字电路实验和信号调试。
2. 蜂鸣器驱动器：NE555集成电路与功放电路结合，可驱动蜂鸣器发出特定频率的脉冲信号，用于警报和提醒。
3. 脉冲测距仪：NE555集成电路与超声波传感器组合，构成简单的脉冲测距仪，用于测量距离并输出相应信号。
4. 脉冲宽度调制器：通过改变控制电压，NE555集成电路可以实现PWM信号的调制，用于马达控制等应用领域。
五、结论NE555集成电路作为一种通用的定时和脉冲控制元件，在电子领域具有广泛的应用。

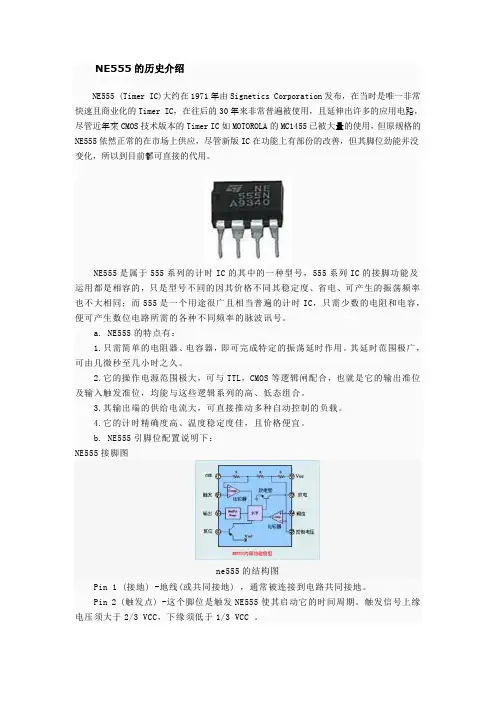

NE555的详细介绍和引脚图
NE555的历史介绍NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年来非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率的脉波讯号。
a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
2.它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
b. NE555引脚位配置说明下：NE555接脚图ne555的结构图Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。
周期的结束输出回到O伏左右的低电位。
于高电位时的最大输出电流大约200 mA 。
Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。
它通常被接到正电源或忽略不用。
ne555原理图及例子
ne555原理图及例子(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
NE555内部结构及应用电路
555定时器及其应用555定时器是一种中规模的集成定时器，应用非常广泛。
通常只需外接几个阻容元件，就可以构成各种不同用途的脉冲电路，如多谐振荡器、单稳态触发器以及施密特触发器等。
555定时器有TTL集成定时器和CMOS集成定时器，它们的逻辑功能与外引线排列都完全相同。
TTL型号最后数码为555，CMOS 型号最后数码为7555。
一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件，下图为其内部组成和引脚图。
内部电路原理图等效逻辑图引脚图由图知，电路由一个分压器，两个电压比较器，一个R-S触发器，一个功率输出级和一个放电晶体管组成。
比较器A1为上比较器，由BG1~BG8组成，它是由一个NPN管的复合结构做输出级的两级差分放大器。
上比较器的反相输入端固定设置在2/3V CC上，它的同相输入端⑥脚称作阈值端（或高触发端），常用来测外部时间常数回路电容上的电压。
比较器A2为下比较器，由BG9~BG13组成，它是由一个PNP管组成的复合输出级的差分放大器。
上比较器的同相输入端固定设置在1/3V CC上，反向入端②脚称作触发输入端，用来启动电路。
电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。
555 电路中的R-S触发器是由两个与非门交叉连接，上图中是由BG14~BG18构成。
其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。
A1控制R端，A2控制S端。
为了使R-S 触发器直接置零，触发器还引出一个④端，只要在④端置入低电平"0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=O=Uo所以④端也称为总复位端。
BG18~BG21构成功率输出级，③脚为输出端，能输出最大为200mA的电流，故课直接驱动小型电机、继电器、地租扬声器等功率负荷。
（完整版）NE555中文资料
（完整版）NE555中⽂资料NE555中⽂资料通⽤时基电路NE555P概述：封装外形图NE555P是⼀块通⽤时基电路，电路包含24个晶体管，2 Array个⼆极管和17个电阻，组成阈值⽐较器，触发⽐较器，RS触发器，复位输⼊，放电和输出等6部分。
采⽤DIP8、SOP8封装形式。
主要特点：关闭时间⼩于2 S。
最⼤⼯作频率⼤于500kHz。
定时可从微秒级⾄⼩时级（由外接电阻电容精确控制）。
可⼯作于振荡⽅式或单稳态⽅式。
输出电流⼤，200mA（可提供或灌⼊）。
占空⽐可调。
可同TTL电路相接。
温度稳定性好，0.005%/℃功能框图极限值（绝对最⼤额定值，若⽆其它规定，Tamb=25℃）电特性（若⽆其它规定，Vcc=5~15V，Tamb=25℃）参考参数注：* 指外部RC回路漂移不计⼊时间参数。
应⽤图555芯⽚引脚图及引脚描述555的8脚是集成电路⼯作电压输⼊端，电压为5～18V，以UCC表⽰；从分压器上看出，上⽐较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下⽐较器A2接在R2与R3之间，A2的同相输⼊端电位被固定在UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输⼊端；3脚为输出端，输出的电平状态受触发器控制，⽽触发器受上⽐较器6脚和下⽐较器2脚的控制。
当触发器接受上⽐较器A1从R脚输⼊的⾼电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作⽤，⾼电平对它不起作⽤，即电压⼩于1Ucc/3，此时3脚输出⾼电平。
6脚为阈值端，只对⾼电平起作⽤，低电平对它不起作⽤，即输⼊电压⼤于2 Ucc/3，称⾼触发端，3脚输出低电平，但有⼀个先决条件，即2脚电位必须⼤于1Ucc/3时才有效。
3脚在⾼电位接近电源电压Ucc，输出电流最⼤可打200mA。
4脚是复位端，当4脚电位⼩于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平⼀致，但7脚并不输出电流，所以3脚称为实⾼（或低）、7脚称为虚⾼。
ne555的工作原理
ne555的工作原理
NE555是一种集成电路，也被称为定时器。
它常用于各种定
时和脉冲产生应用。
这里我们将探讨NE555的工作原理。
NE555由电压比较器、数字循环器和输出驱动器组成。
它可
以在单一电源电压下工作，通常为5V至18V。
它有八个引脚，分别是正电源（VCC）、负电源（GND）、触发器（TRIG）、大于二个输入（THRESHOLD）、输出（OUT）、重置（RESET）、控制电压（CV）和放电（DISCHARGE）。
其中，正电源和负电源提供电力，触发器用于启动计时器，大于二个输入设置计时器的触发阈值，输出产生脉冲输出，重置用于重新启动计时器，控制电压用于调节阈值电源的电压，放电用于放电外接电容器。
NE555的工作原理是基于放电电容器的充放电过程。
当正电
源VCC连接到NE555，放电端DISCHARGE的电位低于2/3 VCC时，输出的电位为高电平。
当触发端TRIG低于1/3 VCC 时，放电电容器开始充电，输出电位变为低电平。
这时，计时器开始计时，直到电容器充电电位高于触发阈值的上限，也就是大于二输入，输出电位再次变为高电平。
同时，放电电容器开始放电，使得触发电位低于1/3 VCC，输出电位再次变为低
电平，完成一个周期。
通过调节外接电容器的容量和电压阈值，可以调节NE555的
工作频率和占空比。
同时，控制电压CV还可以用于精确调节NE555的阈值电位。
总结起来，NE555的工作原理基于放电电容器的充放电过程，通过触发端、阈值输入和输出产生定时和脉冲信号。
十一款经典NE555应用电路图详解
十一款经典NE555应用电路图详解NE555应用电路图（一）：NE555触摸定时开关成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS 吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
NE555应用电路图（二）：NE555自动窗帘电路该电路使用晶体管，集成电路和一个继电器的混合物，并且用于自动地打开和关闭的一对帘。
使用开关S3还允许手动控制，使窗帘，只留部分打开或关闭。
该电路控制一个连接到一个简单的滑轮机构的马达，以移动窗帘。
自动操作该电路可分为三个主要部分，一个双稳锁存器，一个定时器和一个换向电路。
拨动开关S3确定手动或自动模式。
如上所示的电路被绘制在自动位置，并操作如下。
双稳态内置Q1和Q2以及相关电路和控制继电器的A/2左右。
S1用于打开窗帘和S2，关闭窗帘。
在上电，简要正脉冲加到Q2的通过C2的基极。
第2季将在，并激活继电器A/2。
C3和R4的网络形成用于中继一低电流保持电路。
继电器A/2是一个12V继电器与500欧姆的线圈。
它需要稍微减流动比它操作它，保持它通电。
一旦继电器已动作时，通过线圈的电流是由R4减少，节省电力消耗。
当Q2关断，C3将被解除，但在Q2被激活（无论是在开关电源或按S1），电容C3将通过继电器线圈充电非常迅速。
初始充电电流足以激发通过R4继电器和电流足以使其保持通电。
脉冲式充电器电路图
图是脉冲式充电器电路。
图（a）为充电器电路，图（b）为充电器框图，由基准电压、时钟脉冲、充电控制和恒流部分等组成。
工作原理简述如下：NE555产生时钟脉冲，通过3脚输入14013构成的D触发器，14013的D，端（5脚）输入为高电平时，Qt端（1脚）输出高电平，晶体管VTi导通，VT3与LED，等构成的恒流电路对电池进行充电。
电池的电压随充电而升高，但未超过1.4V时，Ay输出仍为高电平。
若14013的D1端输入为高电平，即使有时钟输入，14013的Q1输出仍保持不变，为高电平。
当电池电压升高超过1.4V时，A1输出为低电平，若一定时间后输入脉冲，则Q1输出低电平，VT1截止，电池停止充电，为休眠状态。
若电池放电时，电池电压降到一定值时，A1输出高电平，则14013的D，为高电平，来了时钟脉冲后其Q1输出高电平，VT1导通，电池再次开始充电。
另一路，即A2与VT2等充电电路的工作与此类似。
图（c）是工作时序图，充电中，LED1（LED2）发光显示，休眠时灯灭。
基准电压利用VD2～VD4三个二极管的正向电压降，用RPt调整为1.4V.图14是天能TN-1智能负脉冲充电器电路图。
这个充电器主要部分是典型的半桥式两段充电器，和前面介绍的图12充电器基本一样。
这里主要介绍负脉冲充电部分的工作原理。
这部分电路由放电开关、负脉冲加载控制、脉冲振荡器三部分组成。
放电开关是三极管Q6、Q6导通，其集电极和发射极将电瓶短路，电瓶放电。
Q6截止，电瓶恢复充电。
Q5和Q6是直接耦合，俗称达林顿管。
Q6受加载负脉冲控制和振荡器联合控制。
加载负脉冲控制由IC3的C和D构成。
D接成反相器(电路中，与非门两个输入并联看作一个非门)，只有C的两个输入都为高电平时，③脚为低电平，经D反相使Q6导通，给电瓶放电。
C的②脚来自多谐振荡器的每秒1个(脉宽3ms)正脉冲，C的①脚来自两阶段电流检测电路IC2的①脚，恒流充电时①脚为高电平。
NE555详解
555时基电路详解555时集成电路是一种将模拟功能与逻辑功能巧妙结合在同一硅片上的组合集成电路。
它设计新颖，构思奇巧，用途广泛，备受电子专业设计人员和电子爱好者的青睐，人们将其戏称为伟大的小IC。
由于采用CMOS型工艺和高度集成，使时基电路的应用从民用扩展到火箭、导弹,卫星,航天等高科技领域。
在这期间，日本、西欧等各大公司和厂家也竞相仿制、生产。
尽管世界各大半导体或器件公司、厂家都在生产各自型号的555／556时基电路，但其内部电路大同小异，且都具有相同的引出功能端。
它有很多优异的性能而且用途极广，它们表现在：第一，定时精度，工作速度和可靠性高；第二，使用的电源电压范围宽，从3V到18V，能和数字电路直接连接；第三，有一定的输出功率，可驱动微电机，指示灯、扬声器，第四，结构简单，使用灵活，用途广泛，可组成各种波形的脉冲振荡器、定时延时电路、双稳触发电路、检测电路、电源变换电路、频率变换电路等，被广泛应用于自动控制，测数，通信等各个领域。
一、555电路的组成及功能555电路有双极型(TTL)和互补金属氧化物半导体型(CMOS)集成电路两大类，它们在电路功能及管脚排列上基本一致，下面以双极型的555为例介绍。
TTL的555电路内部有20多个晶体三极管和二极管，10多个电阻，大致可以分成分压器、比较器、R—S 触发器、输出级和放电开关五部分，如下图所示，下面予以简单介绍。
比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使高电平比较器A1同相比较端和低电平比较器A2的反相输入端的参考电平为2/3VCC 和1/3VCC。
A1和A2的输出端控制R—S触发器状态和放电管开关状态。
当输入信号由6脚输入并超过2/3VCC时，触发器复位，555的输出端3脚输出低电平，开关管导通，同时7脚对地放电；当输入信号自2脚输入并低于1/3VCC时，触发器置位，555的3脚输出高电平，开关管截止，7脚对地为高阻状态。
4脚MR端是复位端，当其为0时，555输出低电平,平时该端开路或接VCC。
ne555芯片脉冲信号发生电路作用
一、介绍NE555芯片NE555芯片是一种集成电路，常被用于脉冲信号发生电路中。
它由双稳态触发器、比较器、电压控制的脉冲发生器和输出级组成，拥有广泛的应用范围。
二、NE555芯片脉冲信号发生电路原理NE555芯片以外部电容和电阻为控制元件，通过调整电容和电阻的数值，可以实现不同频率和占空比的脉冲信号发生。
NE555芯片内部的比较器不断检测电容的电压变化，直至电压达到一定值，输出一个脉冲信号。
三、NE555芯片在实际应用中的作用NE555芯片脉冲信号发生电路可用于计时器、频率测量仪、波形发生器、脉冲调制和解调、电压变换等各种领域。
其产生的脉冲信号具有稳定性高、频率范围宽、占空比可调、输出电流大等特点。
四、NE555芯片脉冲信号发生电路的应用实例1.计时器NE555芯片与外部电容和电阻组成的脉冲信号发生电路，可用于制作简易的计时器。
通过调整电容和电阻的数值，可以实现从几毫秒到几分钟不等的计时功能。
2.脉冲调制解调NE555芯片产生的脉冲信号可被应用于通信领域的脉冲调制和解调。
利用NE555芯片的稳定性和频率可调的特点，可以实现各种调制方式的信号产生。
3.波形发生器NE555芯片也可用作简易的波形发生器，产生矩形波、三角波等不同类型的波形信号。
通过外部电路的调整，可以实现不同频率和幅度的波形输出。
五、NE555芯片脉冲信号发生电路的未来发展随着科技的不断进步，NE555芯片脉冲信号发生电路在电子领域仍有广阔的应用前景。
未来，随着芯片制造工艺的不断改进和集成度的提高，NE555芯片脉冲信号发生电路将更加小巧、稳定、功耗更低，能够应用到更多的领域中。
六、结论NE555芯片脉冲信号发生电路作用着电子技术领域的发展。
它在各个领域的广泛应用，使得我们的生活和工作变得更加便利和高效。
随着技术的不断进步，我们相信NE555芯片脉冲信号发生电路将会有更广阔的应用前景。
七、NE555芯片脉冲信号发生电路的优缺点1. 优点NE555芯片作为脉冲信号发生电路有着诸多优点。
ne555 资料 内部结构详解
无线电爱好者协会第一次会员培训之ne555培训一、门电路1、与门开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭AB同时为1时输出Y才为1，可理解为如下电路，开关AB同时闭合灯才亮2、或门开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭AB其中一个为1时输出Y为1，可理解为如上电路，开关AB闭合其中一个灯就亮3、非门（小圆圈代表“非”）开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭开关A闭合，则灯灭；A断开，则灯亮4、“与非”门和“或非”门与非门：或非门：二、电压比较器功能：比较两个电压大小当”+”输入端电压高于”－”输入端时，电压比较器输出为高电平；当”+”输入端电压低于”－”输入端时，电压比较器输出为低电平；三、触发器用Q*及Q’*表示Vc1和Vc2输入之前的G2和G1输出的状态1、当Vc1=1，Vc2=0时，Q=(Vc2&&Q’*)’=1,则Q’=(Vc1&&Q)’=02、当Vc1=0，Vc2=1时，Q’=(Vc1&&Q*)=1,则Q=(Vc2&&Q’)=03、当Vc1=Vc2=1时，Q=(Q’*)’=Q*,Q’=(Q*)’=Q’*4、当Vc1=Vc2=0时，Q’=(Vc1&&Q*)’ =(0&&Q*)’=1, Q=(Vc2&&Q’*)’=1综上四点分析可知，除去第四点不在我们考虑范围内，前三点有两个规律：1、当Vc1和Vc2相异时，触发器输出的Y等于Vc1的值2、当Vc1=Vc2=1时，触发器输出的Y保持为上一次的状态Y*不变四、ne555内部结构→图1图3图1可分成3个模块，如图2；为使电路简单化，如图3我们知道触发器输入什么会输出什么后，把触发器直接用方框代替即可，这样就不需要每次都去分析触发器如何工作1、初始分析：（1）如左图，ne555内部有三个5k欧的电阻，三个电阻分别占用电压为1/3 Vcc,则VR1和VR2的电势分别为2/3 Vcc，1/3Vcc，分别接入比较器C1的“+”和C2的“-”，则(a)当Vi1>2/3 Vcc时，Vc1=0；当Vi1<2/3 Vcc时，Vc1=1;(b)当Vi2>1/3 Vcc时，Vc2=1；当Vi2<1/3Vcc时，Vc2=0。
NE555原理及应用
NE555原理及应用NE555是一种经典的集成电路，它是由三个主要部分组成：比较器、RS触发器和稳压器。
NE555的工作原理是基于电荷泵原理，通过控制外部元件的充放电过程实现周期性的信号产生。
NE555主要应用于定时器、频率分割器和脉冲宽度调制等领域，下面将详细介绍NE555的原理和应用。
1.GND：地线2.TRIG：触发输入3.OUT：输出4.RESET：复位输入5.CONTROL：控制输入6.THR：阈值输入7.DISCHARGE：放电输出8.VCC：正电源1.初始状态：当VCC上电时，NE555的输出为低电平，状态为复位状态。
2. 触发输入：当TRIG引脚接收到低电平信号时，比较器的正输入端将大于负输入端，输出将变为高电平，同时RS触发器 Set端的输入也为高电平，RS触发器的输出为低电平，开始充电过程。
3. 阈值输入：当THR引脚接收到高电平信号时，比较器的负输入端将大于正输入端，输出将变为低电平，同时RS触发器 Reset端的输入也为高电平，RS触发器的输出为高电平，停止充电过程，开始放电过程。
4. 复位输入：当RESET引脚接收到低电平信号时，RS触发器 Reset端的输入为低电平，RS触发器的输出为高电平，停止放电过程，输出为复位状态。
根据以上的工作原理，NE555可以实现多种应用，下面列举几个典型的应用场景：1.定时器：NE555可以通过控制充放电的时间来实现定时器功能。
通过调节电阻和电容的数值，可以调节定时器的频率和周期，从而实现精确的时间控制。
2.频率分割器：NE555可以通过将输出信号与RC振荡电路相连，实现频率分割的功能。
通过调节RC电路的参数，可以将输入频率分割为不同倍数的输出频率，从而实现信号频率的变换。
3.脉冲宽度调制：NE555可以通过控制输入信号的高低电平时间比例，实现脉冲宽度调制的功能。
通过调节RC电路的参数，可以改变输出信号的脉宽，从而实现信号的调制和解调。
ne555调光电路原理
ne555调光电路原理NE555调光电路原理1. 引言在电子设备的控制和调节中，调光电路起着重要的作用。
NE555调光电路是一种常见且实用的调光电路。
本文将从浅入深地解释NE555调光电路的原理。
2. NE555简介NE555是一种集成电路，也被称为时钟驱动器或定时器。
它被广泛应用于定时、脉冲和波形生成等领域。
在调光电路中，NE555被用来控制灯光的亮度。
3. NE555调光电路基本原理NE555调光电路的基本原理是利用NE555的PWM（脉宽调制）功能来调节输出信号的占空比，从而实现亮度的调节。
NE555的PWM功能PWM是一种通过改变信号的占空比来控制输出功率的方法。
NE555可以以一定的频率发出方波信号，通过调节方波的高电平持续时间与周期的比值，即占空比，来控制输出信号的平均功率。
NE555调光电路原理NE555调光电路由NE555和一定数量的外部元件组成。
其中，NE555被配置为单稳态多谐振荡器。
通过调整电阻和电容的值，可以改变NE555的工作频率和占空比。
调光电路的基本思路是通过控制NE555的占空比来控制输出电平的高低，从而改变灯光的亮度。
一般来说，占空比越大，灯光越亮，占空比越小，灯光越暗。
4. NE555调光电路的实现步骤以下是NE555调光电路的实现步骤：1.连接电路的电源和地线。
2.将NE555引脚1接地。
3.将NE555引脚8接电源。
4.连接电容和电阻，控制NE555的频率和占空比。
5.连接输出节点和负载（灯光）。
6.调整电容和电阻的值，以达到期望的亮度效果。
5. 总结NE555调光电路是一种常见且实用的调光电路，通过控制NE555的占空比来实现灯光的调节。
本文简要介绍了NE555调光电路的基本原理和实现步骤。
希望本文能帮助读者更好地理解NE555调光电路，并在实践中应用。
6. NE555调光电路的优缺点NE555调光电路具有以下优点：•简单易懂：NE555调光电路的连接和操作相对简单，不需要过多的专业知识。
