工频试验变压器控制台与控制箱区别用途
工频耐压试验装置
RTYD-5kVA/50KV工频耐压试验装置，采取数控技术，抗干扰能力强，和上一代操作箱相比，具有体积小，重量轻，外型美观等特点。
其输出电压幅度0～250V连续可调，用于校准，检测和试验设备的调压控制。
该操作箱操作简单、结构紧凑、坚固、工作可靠、维护方便，是户外做高压试验的理想控制设备，可广泛用于电力、水利、化工、铁道等行业及实验室。
试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
RTYD-5kVA/50KV工频耐压试验装置产品应用：10kV及以下各种变压器、互感器、断路器、隔离开关、负荷开关及高压熔断器等电气设备的交流耐压试验。
RTYD-5kVA/50KV工频耐压试验装置采用标准本工频耐压试验装置的制造、试验和验收除了应满足本技术要求外，还应符合如下标准：GB/T2681电工成套装置中的导线颜色GB/T2682 电工成套装置中的指示灯和按钮的颜色GB4793.1测量、控制和试验室用电气设备的安全要求第1部分:通用要求IDTIEC61010-1: 1990GB/r11023-1989高压开关设备六氛化硫气体密封试验方法GB/r12501.2-1997电工电子设备按电击防护分类第2部分:对电击防护要求的导则GB/r16927.2-1997高电压试验技术第2部分:侧f系统EQVIEC60060-2:1994JB/r5473-1991仪用电压互感器JB8749-1998调压器通用技术条件JB/r9641-1999试验变压器JJG314-1994 测ti用电压互感器JJG496一1996 工频高压分压器DL/T848.2一2004高压试验装置通用技术条件第2部分:工频高压试验装置RTYD-5kVA/50KV工频耐压试验装置设备组成：耐压控制台（箱）1台轻型高压试验变压器1台RTYD-5kVA/50KV工频耐压试验装置产品特点（1）读数直观：本仪器采用数字式液晶表头可直接显示高压电压、仪表电压及低压电流、高压电流的测试值，便于试验观察及记录。
工频耐压

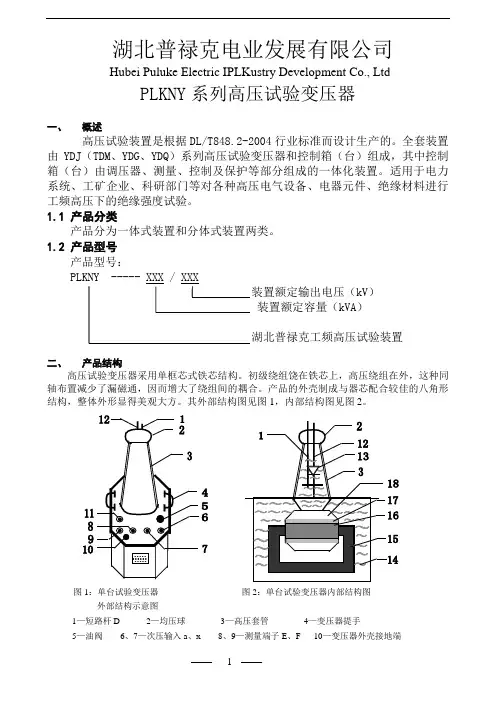

湖北普禄克电业发展有限公司Hubei Puluke Electric IPLKustry Development Co., LtdPLKNY系列高压试验变压器一、概述高压试验装置是根据DL/T848.2-2004行业标准而设计生产的。
全套装置由YDJ（TDM、YDG、YDQ）系列高压试验变压器和控制箱（台）组成，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。
适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
1.1 产品分类产品分为一体式装置和分体式装置两类。
1.2 产品型号产品型号：PLKNY ----- XXX / XXX装置额定输出电压（kV）装置额定容量（kVA）湖北普禄克工频高压试验装置二、产品结构高压试验变压器采用单框芯式铁芯结构。
初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。
产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。
其外部结构图见图1，内部结构图见图2。
图1：单台试验变压器图2：单台试验变压器内部结构图外部结构示意图1—短路杆D 2—均压球3—高压套管4—变压器提手5—油阀6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端11—高压尾X 12—高压输出A 13—高压硅堆14—变压器油15—铁芯16—次低压绕组17—测量绕组18—二次高压绕组在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。
三、工作原理系列工频高压试验装置由高压试验变压器和控制箱（台）组成，其中控制箱（台）是集调压器、测量、控制、保护及信号等部分组成的一体化装置。
高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。
通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。
变压器控制台
TC-10kV A试验变压器控制台一、概述：本系列控制箱（台）是根据高压试验变压器独特的使用范围而设计生产的，其功能有：A、合闸声光报警；B、计时声光报警；C、电子式低压电流保护（箱式）；D、高压电压直读；E、耐压试验时间自由设定（数显）；F、移动式结构（台式）二、工作原理：本系列控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。
它是通过接入220V 或380V工频电源，调节调压器（即试验变压器的输入电压），以获得所需要的试验高压电压值。
其工作原理见图1：图1：控制箱（台）工作原理三、结构（面板布置）：图2：控制箱面板布置1—电源插座 2—数显时间继电器3—电子电流整定器 4—启动、停止、计时按钮5—高压电压指示表 6—低压电流指示表7—信号灯、报警闪光灯 8—接线柱图3：控制台面板布置1—信号灯、报警闪光灯 2—报警器出音孔3—电流保护继电器 4—高压电压指示表5—数显时间继电器 6—启动、停止、计时按钮7—低压电流表四、技术参数、规格及选用配套该控制箱（台）的容量是与调压器是与调压器的容量而标称，如果和试验变压器（短时30min以内工作制）配套工作，可根据中华人民共和国电力行业标准“DL474.4-92”之规定：P0=0.75P选配。
式中P0—试验变压器容量；P—调压器容量。
如用于电器专业工厂产品作批量试验，调压器容量应等于试验变压器容量，即：P0=P。
控制箱（台）的技术参数如表1规格容量（kV A）电源输出外型尺寸（mm）参考重量（kg）相数电压（V）频率（Hz）电压（V）电流（A）TC-3 3 1 220 50 240 13.6 17 TC-5 5 1 220 50 240 22.7 20 TC-10 10 1 220 50 240 45.5 40TC-15 15 1 22038050240430683950TC-20 20 2 380 50 430 52.6 55 TC-30 30 2 380 50 430 78.9 79 TC-50 50 2 380 50 430 131.5五、操作指南在操作之前应根据不同被试品的容量、电压等级，先计算好最大工作电流，并调整电流保护器。
工频高压试验装置是根据中华人民共和国电力行业标准
总述工频高压试验装置是根据中华人民共和国电力行业标准《DL/T848.2—2004》而设计生产的。
它同高压试验变压器和控制箱（台）组成。
高压试验变压器分为YDJ、TDM系列油浸式轻型高压试验变压器、GBT系列干式轻型高压试验变压器、YDQ系列气体式轻型高压试验变压器三种产品，用户可根据实际情况选用。
控制箱是由调压器、控制、保护、测量、信号等电路组成一体化装置。
适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
在使用本装置前请详细阅读下列说明书。
YDJ、TDM系列轻型交直流高压实验变压器一．概述YDJ系列轻型交流高压实验变压器是根据机电部JB3570—84《实验变压器》标准在原同类产品基础上经过大量改进后而生产的；TDM系列轻型交直流高压实验变压器是在YDJ系列实验变压器的基础上按照国家标准《ZBK—41006—89》在经过大量改进后而生产的一种新型产品。
本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。
特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、缘材料进行工频或直流高压下的绝缘强度实验。
是高压实验中必不可少的重要设备。
产品型号含义Y D J C Z—（G）—□/□×□试“验”变压器中压电压（KV）“单”相额定高压电压（KV）“交“流额定容量（KV A）“串”级抽头“改”进型“中”压抽头T D M C Z—（G）—□/□×□试“验”变压器中压电压（KV）“单”相额定高压电压（KV）交直流额定容量（KV A）“串”级抽头“改”进型“中”压抽头二．产品结构YDJ、TDM系列轻型高压试验变压器采用单框芯式铁芯结构。
铁芯采用优质DQ151-35型0.35mm冷轧取向硅钢片制成。
无穿芯螺杆，铁芯损耗低。
高压线圈为同心圆筒式多层宝塔形结构，采用油浸自冷式，低压绕组、测量绕组与高压绕组间均设有屏蔽层。
试验变压器控制箱注意事项

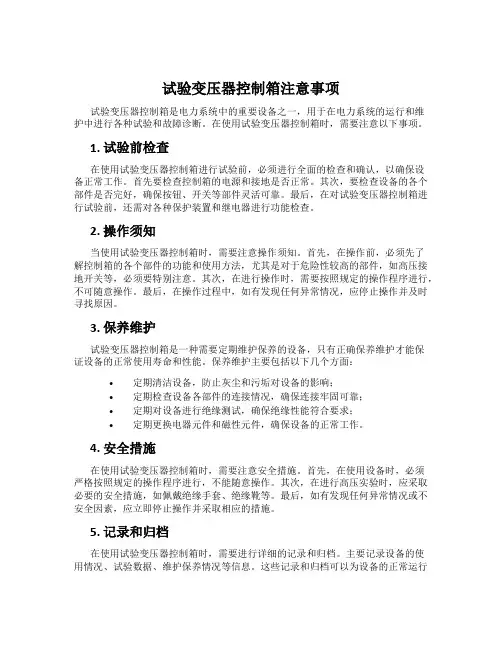

试验变压器控制箱注意事项试验变压器控制箱是电力系统中的重要设备之一，用于在电力系统的运行和维护中进行各种试验和故障诊断。
在使用试验变压器控制箱时，需要注意以下事项。
1. 试验前检查在使用试验变压器控制箱进行试验前，必须进行全面的检查和确认，以确保设备正常工作。
首先要检查控制箱的电源和接地是否正常。
其次，要检查设备的各个部件是否完好，确保按钮、开关等部件灵活可靠。
最后，在对试验变压器控制箱进行试验前，还需对各种保护装置和继电器进行功能检查。
2. 操作须知当使用试验变压器控制箱时，需要注意操作须知。
首先，在操作前，必须先了解控制箱的各个部件的功能和使用方法，尤其是对于危险性较高的部件，如高压接地开关等，必须要特别注意。
其次，在进行操作时，需要按照规定的操作程序进行，不可随意操作。
最后，在操作过程中，如有发现任何异常情况，应停止操作并及时寻找原因。
3. 保养维护试验变压器控制箱是一种需要定期维护保养的设备，只有正确保养维护才能保证设备的正常使用寿命和性能。
保养维护主要包括以下几个方面：•定期清洁设备，防止灰尘和污垢对设备的影响；•定期检查设备各部件的连接情况，确保连接牢固可靠；•定期对设备进行绝缘测试，确保绝缘性能符合要求；•定期更换电器元件和磁性元件，确保设备的正常工作。
4. 安全措施在使用试验变压器控制箱时，需要注意安全措施。
首先，在使用设备时，必须严格按照规定的操作程序进行，不能随意操作。
其次，在进行高压实验时，应采取必要的安全措施，如佩戴绝缘手套、绝缘靴等。
最后，如有发现任何异常情况或不安全因素，应立即停止操作并采取相应的措施。
5. 记录和归档在使用试验变压器控制箱时，需要进行详细的记录和归档。
主要记录设备的使用情况、试验数据、维护保养情况等信息。
这些记录和归档可以为设备的正常运行提供重要的参考和依据。
同时，在设备使用期间，还可以根据这些记录和归档及时发现设备问题，进行及时处理。
经过以上介绍，相信大家已经了解了试验变压器控制箱的注意事项。
HYG-10kVA 100kV工频耐压试验装置控制台说明书
HYG-10kVA/100kV工频耐压试验装置控制台一、概述HYG-10kVA控制台是轻型高压试验变压器的配套设备，外壳由冷轧钢板焊接而成，采用铝合金喷砂面板，装有优质脚轮。
具有性能优越，外形美观，结构牢固，移动方便等优点。
二、产品系列型号容量（KVA）电源（V）电源相数配套变压器容量（KVA）重量（KG）HYG-1010220380121065HYG-2020220380122095HYG-30302203801230160HYG-40402203801240170HYG-5050380250230超过50KVA时，采用感应调压器，调压器外置。
三、面板示意图四、操作方法1.按照试验要求，分别将控制台、试验变压器及被试品连接好，并接好电源。
2.检查无误后，合上电源开关，緑灯（-HG）亮，调压器手柄置于零位时，黄灯（-HY）亮，此时表示可以送电操作。
3.按照被试品正常试验所需电源电流和耐压时间，选定过电流倍率/切除开关（-SA）的位置，并设定好过电流继电器（-KA）、时间继电器（-KT）的动作值。
设定公式为：过电流继电器的动作值=电流继电器刻度盘值×K×电流互感器额定值÷5。
其中，K 为电流倍率/切除开关的状态值，分别为1、2、＋∞。
开关处于×1、×2位置的K 值分别为1、2，OFF位置为＋∞。
（此处过电流保护切除，故一般不置于此处，否则损坏试验设备及被试品），电流互感器安装在控制台内的元件板上，其额定值铭牌上已标明。
4.以上所有工作完成后，按下送电按钮，一次主回路接触器（-KM1）吸合，调压器受电，此时零位灯（-HY）灭，送电指示灯（-HR）亮。
蜂鸣器报警，提示高压试验开始，注意安全。
5.顺时针旋转调压器手柄，报警声停，调压器升压，同时应密切注意电压表（-PV）的指示，当升到被试品规定的耐压值时，停止升压，及时按下计时按钮（-ST2）并留意被试品的情况。
工频交流耐压试验成套装置说明书
交（直）流高压试验变压器及控制台说明书。
友情提示：设备使用前务必按图示要求可靠接地！（详情点击进入官网或来电咨询）一、概述本套产品是由高压试验变压器和控制台两部分组成。
其性能优越、功能多，体积小，重量轻，使用可靠，外形美观，操作维修方便。
二、结构及面板布置示意图操作台为台式结构，壳体为冷扎钢板结构，面板采用铝合金拉丝工艺，面板元件布置如下：1—停止按钮2—计时按钮3—启动按钮4—输出调节5—零位指示6—工作指示7—声光报警8—电源指示9—高压电压10—计时整定11—高压泄漏电流指示（定制，通用操作台无）12—电流倍率/切除13—低压电流14—过流保护整定15—电源输入端子16—电压输出端子17—仪表端子18—高压端子19—接地变压器为八角形钢板结构，表层喷塑国际流行色，具有结构合理、外形美观、移动方便等特点。
变压器结构示意图如下：20—油塞盖21—输入22—仪表23—高压尾24—均压球25—110KV高压输出接线端子26-短路杆（交流变压器无）三、主要技术参数：高压试验变压器参数：容量：10KVA输入电压：AC200V 50Hz输入电流：50A输出电压：AC110KV输出电流：AC100mA控制台主要参数：容量:10KVA输入电压:AC220V 50Hz输入电流:45.5A输出电压:0～250V输出电流:0～50A四、使用方法a)按照试验要求将操作台、变压器、被试品连接好。
如下图：b)接上电源，绿灯（8）、黄灯（5）亮，如果黄灯不亮，可将调压器手柄（4）逆时针旋到零位，直到黄灯亮，表示可进行试验操作。
c)按照被试品正常试验所需电流大小和耐压时间，选定电流倍率转换/切除开关（12）的位置并设定好过流继电器（14）、时间继电器（10）的动作值。
（变压器）过流动作设定值=过流继电器刻度盘读数×10×K。
，其中K为电流倍率转换/切除开关的状态值，分别为1，2，OFF，开关处于×1、×2位置的K值分别为1、2，切除（OFF）位置为+∞（切除过流保护，一般不使用该档，只有在做冲击试验时才使用该档）。
HCYD 系列轻型高压试验变压器(含控制台(箱))--说明书
一、概述HCYD(JZ)系列轻型交直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。
HCYD(JZ)系列轻型交直流高压试验变压器是在TDM(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。
本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。
特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
是高压试验中必不可少的重要设备。
二、产品结构HCYD(JZ)、TDM(G)系列轻型高压试验变压器采用单框芯式铁芯结构。
初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。
产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。
其外部结构图见图1，内部结构图见图2。
图1：单台HCYD(JZ)、TDM(G)试验图2：单台试验变压器内部结构图变压器外部结构示意图1—短路杆D 2—均压球3—高压套管4—变压器提手5—油阀6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端11—高压尾X 12—高压输出A 13—高压硅堆14—变压器油15—铁芯16—次低压绕组17—测量绕组18—二次高压绕组在HCYD(JZ)、TDM(G)试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。
三、工作原理HCYD(JZ)、TDM(G)系列轻型高压试验变压器为单相变压器，联结组标号Ⅰ.Ⅰ. 用工频220V(10kV A以上为380V)电源接入XC/TC(为本公司生产的试验变压器配套专用设备，详细资料请见附件)系列操作箱(台)，经操作箱内自偶调压器(50kV A以上调压器外附)调节至0~200V(或0~400V)电压输出至HCYD(JZ)、TDM(G)试验变压器的初级绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
10kv变压器工频耐压试验接线方法
10kv变压器工频耐压试验接线方法
进行10kv变压器工频耐压试验的接线方法如下：
1. 将控制箱与试验变压器按正确距离放置。
确保高压与低压操作区距离2米以上。
2. 控制箱（台）与变压器连接，首先将控制箱上的“输出”端子与试验变压器上的“输入”端子连接，注意无正反。
接着将控制箱上的“仪表”端子与试验变压器上的“仪表”端子连接，同样无正反。
3. 试验变压器高压输出端依次连接限流电阻、微安表、试品。
请注意，试验变压器高压输出端与试品间的高压线应避免接触地面。
4. 将控制箱、试验变压器、试品依次与接地排连接。
接地排应确保接地电阻不小于Ω。
5. 检查所有接线是否正确，并二次检查所以接线位置是否紧固。
此时应通知试验区内所有人员撤离。
6. 将电源接入控制箱（台），启动电源，便可开始试验。
请注意，进行此项操作时必须严格遵守安全规程，确保电源已断开，并在专业人员的指导下进行。
工频试验变压器
电力变压器＜1000kVA ～1000PF； 电力变压器＞1000kVA 1000～10000PF； 高压电力电缆和油浸纸绝缘 250～300PF/m；
变压比误差：＜±1%
阻抗电压：＜8%
YDJ-100KV 高压工频试验变压器,TDM 油浸式交直流工频试验变压器,TDM 交直流高压实验变压器,YDQ-100KV 防渗漏油浸 试验变压器,YDJ 绝缘筒式工频试验变压器、异形直流高压试验变压器，YDJ 油浸式轻型高压试验变压器变压器耐压工频 试验变压器，YDQ 交流串级试验变压器,GYC 干式试验变压器,耐压试验仪,YDJ 油浸式交流试验变压器，程控超低频高压
HONEYWELL特别设计了自动数字式过电流保护装置。美伦声光报警，过流过压保护装置，时间计算功能。体积轻，维修 方便，特别适合现场环境恶劣条件下使用。 技术参数 额定容量：2-300KVA
单台额定输出电压：（AC）50、100、150、200、350KV
（DC）70、140、210KV
变压比：500/1、1000/1、1500/1、2000/1、3000/1
72
300
166
100
400
144
300
333
200
400
288
300
666
300
400
433
300
1000
直流高压输出 kV
70 70 70 70 70 70 70 140 140 140 140 140 210 210 210 210 210
工频耐压试验详解及试验变压器
2018/11/12工频耐压试验装置 | Sansion三新 电力 工频耐压试验详解及试验变压器第一部分：工频耐压试验1 电气高压试验的简述进行电气高压试验的主要目的是，检查电气设备的绝缘性是否良好，各个功能是否正常，以确保电气设备能够正常运行。
在对变压器进行高压试验时，要在屏蔽的条件下进行，因为空气中的湿度与温度等问题都会对试验造成影响，使得试验结果的准确性受到影响。
在屏蔽的条件下进行高压试验，试验结果将会更加准确。
2 影响试验变压器试验的因素对于试验变压器的安全性来讲，受到试验数据准确性，试验的可行性影响严重，在进行高压试验时，影响到试验的因素很多，下面对主要的影响因素进行逐一分析。
首先，高压试验会受到湿度与温度的影响。
湿度：高压试验节进行时，必须在屏蔽的条件下进行，而试验过程中会受到空气湿度的影响，使得实验数据的准确性受到影响。
对于测量的数据来讲，通过一次试验是不可能得到精准数据的，需要通过大量的试验来确保数据的精准性，通过历史数据与标准数据的比较得出相应的结果，而在试验过程中，空气湿度的指数越大，测量出的结果准确性越低，因此，在高压试验过程中，受到空气中湿度的影响是主要原因之一。
受到温度的影响：高压试验过程中，温度的影响主要表现在试验材料对温度的敏感性。
变压器所使用的材料是绝缘的，当受温度很高时，材料的绝缘性就会变差，绝缘的电阻阻值将会降低，主要原理如下：离子与分子的不规则运动。
分子的不规则运动受到温度的影响严重，当温度变高时，分子的运动将会变得剧烈。
同样，离子在绝缘电阻中，当温度升高时，运动也将会逐渐加快。
电阻的极性变大，从而使得阻值降低。
水分溶解。
绝缘电阻中有水分出现，当温度升高时，水分会溶解到电阻内部使得阻值变小。
通常情况下，电阻的阻值与温度成反比，所以在试验过程中需要在屏蔽的条件下进行。
与此同时，在实验过程中还要确保绝缘电阻的表面清洁，这也会造成测量误差出现。
另外，还需要注意的是，对于干变压器来讲，在温度40度前，绝缘电阻的阻值是与温度成正比的。
工频耐压使用方法
工频耐压使用方法摘要：一、工频耐压试验装置的组成二、工频耐压试验装置的使用方法1.接线方法2.操作步骤3.注意事项三、工频耐压试验装置的作用与意义四、如何选择合适的工频耐压试验装置正文：一、工频耐压试验装置的组成工频耐压试验装置是一种用于检测电力设备绝缘性能的设备，主要由试验变压器、控制台、调压器等组成。
试验变压器负责产生高压电源，控制台用于控制试验过程，调压器则用于调整输出电压。
二、工频耐压试验装置的使用方法1.接线方法在使用工频耐压试验装置前，首先需要按照试验要求将操作台、变压器、被试品连接好。
操作台的输出与变压器的输入相连，操作台的高压电压端、接地端、高压电流端分别与试验变压器的电压端、接地端、电流端分别一一对应接好。
2.操作步骤接下来，插上电源插头，合上电源开关。
此时，电源指示灯（绿灯）亮，表示外部电源已引入。
如果零位指示灯（黄灯）亮，表示调压器在零位。
如果零位指示灯不亮，应逆时针旋转调节调压器手柄至零位，使零位指示灯亮，表示可以进行调压操作。
缓慢顺时针旋动调压器手柄（电动控制台按下点升按钮），并密切注视电压表。
升压过程中，应以每秒3kV的速度为宜。
当升压至被试品规定电压时，开始计时，直至试验结束。
3.注意事项- 在进行工频耐压试验时，应严格遵守试验规程，确保人身和设备安全。
- 试验前，应根据被试品的容量和电压等级，调整好电流继电器和过流继电器。
- 试验过程中，严禁触碰带电部分，确保安全距离。
三、工频耐压试验装置的作用与意义工频耐压试验装置能够检测出电力设备中的潜在隐患，对判断设备能否继续运行具有决定性作用。
通过工频耐压试验，可以保证设备绝缘水平，避免发生绝缘事故，确保电力系统的安全稳定运行。
四、如何选择合适的工频耐压试验装置在选择工频耐压试验装置时，应考虑以下因素：1.试验电压：根据被试品的电压等级选择试验装置的输出电压。
2.试验容量：选择与被试品容量相匹配的试验装置，以确保试验过程中电流稳定。
控制台使用说明书
DLHCS 电缆热循环试验控制台说明书江苏启源雷宇电气科技有限公司电缆热循环控制台是成套工频高电压试验装置的组成部件之一，它能按我国工频高电压试验标准GB/T16927.1～1997的要求,完成工频高电压试验的操作,它具有性能稳定，工作可靠，测量精确，操作方便等优点。
一、手动控制部分控制面板：操作使用步骤(在试验准备工作全部完善后)1、用钥匙开关顺时针开启“电源”开关,控制台电源接通,“安全互锁”、“下限”指示灯亮,以及所有数字表有显示，表明控制台以带电。
2、控制方式选择，将“控制方式”旋钮旋转到“手动”位置，手动指示等亮，开始手动操作，进行试验。
3、试验门关闭、调压器零位时。
选择所需试验回路，按“电源”按钮，“电源”按钮指示灯亮，表明开关柜接触器已合闸，主电源通电。
4、按回路“升压”按钮，“升压”按钮指示灯亮，调压器电机正转驱动调压器升压；按“降压”按钮，“降压”按钮指示灯亮，调压器电机反转驱动调压器降压。
当调压器到达上、下限位时，相应的指示灯亮，表明已到限位，无法升降压。
5、回路补偿：两条回路中都有电容补偿装置，可根据试验回路电流的大小，进行电源容量的补偿，减小调压器的输出负荷（正常操作时可将所有补偿全部投入，按下相应的补偿按钮即可，此时电容补偿柜上所有指示灯应全部亮）。
6、面板上的七个表分别指示试验回路调压器“输出电压”、“输出电流”、“回路电流”及模拟回路调压器的“输出电压”、“输出电流”、“回路电流”，最右边为总回路“电源电压”。
7、试验时，观察各表头，当回路电流升至接近试验电流时，可采用点动升压方式，调节电流大小，使电流不致超过试验所需值。
8、电流升到试验值后，根据试验实际要求进行计时，时间一到，按“降压”按钮，调压器降压，直至电机降到零位，调压器零位限位开关动作，“下限”指示灯亮。
调压器电机停止转动，试验结束。
8、按“电源”按钮，“电源”按钮指示灯熄灭，表明开关柜接触器已分闸。
全部试验完成。
工频耐压试验装置的组成及特点
控制箱(台)是由接触式调压器(50kVA以上为电动柱式调压器)及其控制、保护、测量、信号电路组成。
它是通过接入220V或380V工频电源，调节调压器(即试验变压器的输入电压)，接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。
按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。
1997年5月CIGRI国际大电网工作会议对目前采用的直流耐压试验方法提出疑议，并推荐使用工频及近似工频(30-300HZ)的交流试验方法，在全世界范围内推广应用。
在我国电网相对发达的省份，交流耐压试验已经成为强制性标准。
其它地区的试验规程也在起草和酝酿中，交流耐压试验取代传统直流耐压试验已是大势所趋。
常说的工频耐压试验是指负载正常工作时承受的额定峰值电压。
直流电压是峰值电压的1.414分之一，也就是交流电压的有效值。
工频耐压试验装置广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
工频耐压试验装置分为一体式装置(30kV以下)和分体式装置两类。
下面合众电气为您详细介绍工频耐压的试验设备及试验要求：工频耐压试验装置，是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
工频耐压试验是鉴定电力设备绝缘强度的严格、有效和直接的方法。
经过工频耐压试验装置测试能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。
用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
常见的工频耐压试验装置，可以由控制台或者控制箱，加上试验变压器组成。
TC-II系列智能工频控制台 用户操作手册说明书
TC-II系列智能工频控制台用户操作手册目录一、产品用途 (3)二、产品特点 (3)三、技术指标 (4)四、控制台的面板结构图 (5)智能控制台使用说明书一、产品用途智能工频耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
二、产品特点1、320×240液晶显示器、高速热敏打印机。
2、高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。
3、人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
4、实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。
5、完善的过压、过流保护，任意设定输出电压、高压电流上限、低压电流上限和计时时间。
6、回零检测功能，回零确定后才可进行试验，安全可靠。
7、具有绝缘电阻测试功能，直接反映被试品绝缘强度。
8、逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
9、超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。
10、精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
11、自动错误诊断，易于发现和解决问题。
12、可选配远程通信、门联锁警灯警铃、外接分压器校验接口等。
13、可各种试验变压器配套。
三、技术指标1、输入电压：220V或三相四线AC380V±10% 50Hz±12、输出电压：0-1000kV3、输出容量：0-1000kVA4、计时范围：0-999S5、环境温度：－20℃至50℃6、电压精度：≤1.5% (F.S)7、电流精度：≤1.5% (F.S)四、控制台的面板结构图图2 面板结构分压器接口：这个接口是为分压器外接设置用的，输入电压型号是100V，是用户选配接口，本系统没有配置这个接口。
工频耐压试验规定
2)将A、C相接地，在B相施压；
3)将A、B相接地，在C相施压；
5.4.2开关设备的断口绝缘：被试品置于分闸位置，将断口一侧三相短接并接地，在另一侧三相短接并施加规定的试验电压；
5.4.3变压器类设备的相对地绝缘：将低压侧短接并接地，在高压侧三相短接并施加规定的试验电压值；
5.3.1工频耐压加至试验标准电压后的持续时间，无特殊要求的均为60S；
5.3.2工频试验前要进行绝缘电阻测量并合格；
5.3.3充油被试品试验前，要经过不少于24h的静置，以排除内部可能残存的空气；
5.3.4升压必须从零开始，不可冲击合闸，升压速度在75%试验电压前，可以是任意的，自75％电压开始要均匀升压，在15S左右时间升至目标值，并开始计时。
5.5.2检查空气湿度，核定湿度修整后的耐压试验值；
工频耐压试验规定
编 制:
审核:
批 准：
2018年1月10日发布
2018年1月10日实施
1.目的
为保证工频耐压试验的安全和试验质量，特制定本规定。
2.范围
适用于在公司内进行的所有产品（被试品）出厂试验、交接试验中的工频耐压试验，但不适应于半绝缘型PT、半绝缘型变压器的感应绝缘耐压试验。
3.职责
3.1试验人员负责耐压试验全过程的安全防护；
5.2.9将试验变压器按《耐压试验装置安全操作规程》要求连线、接地、接好电源。
1)检查试验变压器与试验控制台之间的接线是否正确；
2)检查试验控制台的电源接线电压是否正确（220V/380V）；
3)检查被试品和试验变压器、控制台是否可靠接地；
4)检查试验变压器的高压引线对地距离是否满足安全要求；
5.3试验一般规定
YDJ-高压试验变压器说明书
一、概述GZ系列工频高压试验装置是根据DL/T848.2-2004行业标准而设计生产的。
全套装置由YDJ（TDM、YDG、YDQ）系列高压试验变压器和控制箱（台）组成，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。
适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
1.1 产品分类产品分为一体式装置和分体式装置两类。
1.2 产品型号产品型号：GZ X --- XXX / XXX装置额定输出电压（kV）装置额定容量（kVA）分体式（F）、一体化（Y）工频高压试验装置二、产品结构高压试验变压器采用单框芯式铁芯结构。
初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。
产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。
其外部结构图见图1，内部结构图见图2。
图1：单台试验变压器图2：单台试验变压器内部结构图外部结构示意图1—短路杆D 2—均压球3—高压套管4—变压器提手5—油阀6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端11—高压尾X 12—高压输出A 13—高压硅堆14—变压器油15—铁芯16—次低压绕组17—测量绕组18—二次高压绕组在试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。
三、工作原理GZ系列工频高压试验装置由高压试验变压器和控制箱（台）组成，其中控制箱（台）是集调压器、测量、控制、保护及信号等部分组成的一体化装置。
高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。
通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。
1、图3. GZ系列工频高压试验装置工作原理图图4：三台试验变压器串级接线原理图图中：P—容量(kV A) V—电压(kV) G1、G2—绝缘支架2、三台试验变压器串级获得更高电压的接线原理见图5。
变压器综合测试台功能特点及用途
下面我们来详细说明一下变压器综合测试台功能特点及用途
单个变压器综合测试台可以完成在全电流以下的配电变压器100KVA ;在第三额定电流负载测试可以分布如下250KVA变压器（三分之一的额定电流来完成，变压器综合测试台可负载损耗参数被转换为机器的额定电流是适用于综合实验台配套使用一个变压器，变压器的负载的负载特性，以实现高精度的检验）。
240 * 120大屏幕液晶显示，中国的菜单操作，高速打印机打印试验结果和历史记录。
变压器综合测试台可以由用户20设定的参数预先设置，并且这些参数可以在任何时候被删除，增加，因为需要时，使用更方便。
可存储20组的实验结果，实验结果采用先进的存储存储。
数据采用严格的检查机制，以确保这些参数和实验结果的准确性和可靠性存储的参数和实验结果。
高性能处理器内核作为控制和操作，采样速度快，稳定性好数据。
外部电压和电流互感器测量高电压，大电流。
电流和电压互感器采样没有直接采样，大大提高了仪器的测量范围和测量精度比大多数同类市场工具要好;
变压器综合测试台的体积小，重量轻，便于携带。
高压控制台在变压器维护与保护中的作用与研究
高压控制台在变压器维护与保护中的作用与研究随着电力系统的发展和变压器的广泛应用，变压器的维护与保护也日益受到重视。
高压控制台作为变压器维护与保护的重要组成部分，扮演着至关重要的角色。
本文将探讨高压控制台在变压器维护与保护中的作用，并介绍相关研究的现状与进展。
一、高压控制台的作用1. 监测变压器的运行状态：高压控制台通过实时监测变压器的电气参数，如电压、电流、温度等，可以及时了解变压器的运行状态。
一旦出现异常情况，控制台会发出警报并采取相应的措施，从而保护变压器免受进一步的损害。
通过监测变压器的运行状态，高压控制台可以帮助工作人员预防潜在的故障，提高变压器的可靠性和安全性。
2. 远程操作与控制：高压控制台通过远程通信技术与变压器连接，工作人员可以在控制中心远程对变压器进行操作和控制。
这样可以减少现场操作的人员风险，提高工作效率。
例如，在发生变压器故障时，控制台可以远程切断变压器的电源，降低故障扩大的可能性。
远程操作与控制还可以实现对变压器的自动化管理，减少人力投入和人为错误。
3. 数据记录与分析：高压控制台能够对变压器的运行数据进行记录和分析。
通过对数据的长期统计和分析，可以了解变压器的运行规律和趋势，并制定合理的维护计划。
例如，根据温度数据的变化，可以预测变压器的绝缘材料是否存在老化现象，进而及时进行绝缘材料的检测和更换。
二、高压控制台研究的现状与进展目前，高压控制台研究主要集中在以下几个方面：1. 高压控制台的功能完善性：研究人员致力于开发新的功能模块，使高压控制台能够实现更多的功能，如谐波分析、故障诊断与处理等。
通过提供更多的功能，可以进一步提高变压器的可靠性和安全性。
2. 高压控制台的智能化：利用人工智能技术，研究人员希望实现高压控制台的智能化管理。
通过机器学习算法，控制台可以自动学习和预测变压器的运行状态，并自动调整控制参数，提高系统的稳定性和效率。
3. 高压控制台与其他装置的集成：高压控制台与其他装置的集成能够进一步提高维护与保护的效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工频试验变压器控制台与控制箱区别用途
工频控制箱介绍
很多时候大部分用户认为控制箱是油浸式变压器的专用电源，其实不是，控制箱的用途还是比较广泛的，自带四路输出，具备过流、过压保护，电压自由手动调节，输出容量5kvA，最大电压0~200V，最大电流0~25A，可通配其他满足电气参数要求设备的工作电源。
5kvA工频耐压控制箱
工频控制箱用途
工频控制箱的用途主要是为试验变压器提供工作电源，可匹配容量不超过10kvA的充气试验变压器、干式变压器和油浸式试验变压器，在实际的应用中，您可根据您的产品的实际参数选择使用。
工频控制台介绍
工频试验台与控制箱的原理相同，但内部使用的是10kvA的调压器，输出电压为0~400V，输入电压AC380V，采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。
产品的整体结构紧凑，通用性强，使用携带方便。
用途介绍
TC试验变压器控制台是工频耐压控制箱的升级版，主要用途是针对20kvA以上试验变压器提供输入的电源装置，TC控制台结构简单，皮实耐用，采用两线380V输入，全手动操作模式，输出最大电压0~400V，电流0~50A，是厂矿、检修等电力部门在大容量、高电压系统中必备的测试仪器。
