(3)设有安全阀,具有安全保护功能。安全阀内腔压 力与减压器膛室相通且相等。在减压器正常工作,膛压为 0.3±0.2Mpa时,安全阀关闭。但一旦发生某种不正常原 因,减压器膛室压力升高,并超过允许值(0.7~0.8Mpa) 时,安全阀变向外泄气减压,以保护减压器不受到损坏。
打开降温盒固定带
拧开降温 盒与气囊 借口螺母
取下降温盒
拧开定量 供氧管与 降温盒接 口螺母
降温盒,内部放有蓝冰,起降温作用
松开呼吸软管与清净罐接头螺母,取下 呼气软管,保存呼吸阀
呼吸软管
呼吸三通
打开清净罐固定带
松开清净罐与气囊接口出螺母
取下清净罐
清净罐,内部装有氢氧化钙,来吸收呼 吸系统中产生的二氧化碳
主要校验指标
1、定量供氧流量 2、手动补气流量 3、呼吸系统正压气密性 4、自动补气压力 5、自动排气压力 6、余压报警压力
做好准备工作
将配套软管安装与呼吸三通上
分别连接到检验仪的流量接口 与压力接口
给校验仪通电
打开检验仪开关
杠杆下垫物件防止自动排气
打正压,检查正压气密性
100毫米水柱,开始计时
1分钟下降不到3毫米水柱为合格
下降不到3毫米
去掉所垫物件
打正压,检查排气
40—70 毫米水柱为合格
合格
打开氧气瓶负压抽气
泄压检查自动补气
气囊下沉,听到补气声
合格
检查流量
合格
观察氧气压力
合格
谢谢大家
降温盒
自动供养 定量供养
减压器
调节器
清净罐
排气
氧气瓶 氧气瓶 固定带

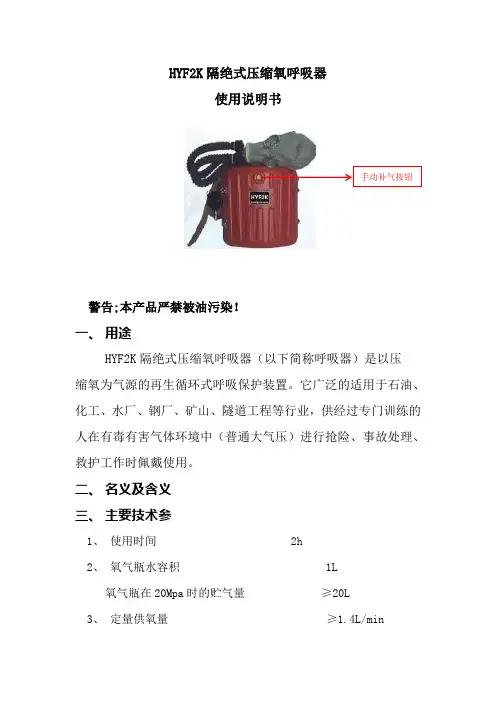

HYF2K隔绝式压缩氧呼吸器使用说明书
HYF2K隔绝式压缩氧呼吸器使用说明书手动补气按钮警告;本产品严禁被油污染!一、用途HYF2K隔绝式压缩氧呼吸器(以下简称呼吸器)是以压缩氧为气源的再生循环式呼吸保护装置。
它广泛的适用于石油、化工、水厂、钢厂、矿山、隧道工程等行业,供经过专门训练的人在有毒有害气体环境中(普通大气压)进行抢险、事故处理、救护工作时佩戴使用。
二、名义及含义三、主要技术参1、使用时间 2h2、氧气瓶水容积 1L氧气瓶在20Mpa时的贮气量≥20L3、定量供氧量≥1.4L/min4、自动补气流量(在20~5Mpa时)≥80L/min5、手动补气流量(在20~5Mpa时)≥80L/min6、自动排气压力 100~300Pa7、自动补气压力 - 100~-300Pa8、呼吸器重量(不包括氧气和CO2吸收剂) ≤7Kg9、呼吸器主体外形尺寸 345×345×190mm四、结构(图1如下)1、气路方框图2、供气原理1)供气方式在气路图虚线上方是呼吸器的高压供气系统,它有三种供气方式:一是调节器向气囊的定量供气;二是调节器向气囊的自动补气;三是调节器向气囊的手动补气。
当呼吸器正常工作时,打开气瓶,调节器就以≥1.4L/min的流量向气囊进行定量供气;10、如果劳动强度大、耗氧量高,定量供气不能满足人体吸气量,使气囊内产生负压,当气囊内负压值达到- 100~-300Pa时,调节器就会以≥80L/min 的流量向气囊进行自动补气:当气囊内发生N2、CO2积聚或调节器出现故障,不能正常供气时,可以用手按动调节器上方的手动按钮,调节器便以≥80L/min 的大流量向气囊进行手动补气。
应当特别注意的是,手动补气是一种应急供气方式。
由于手动补气流量极大,故不能长时间按压手动补给按钮(按压时间一般为2s左右),也不能频繁按压手动补给按钮。
呼吸器的三种供气方式,确保了佩戴者的用气可靠安全,不会发生断氧情况。
2)单向循环原理气路图虚线下方是呼吸器的低压呼吸系统。
新科正压氧气呼吸器讲义
1、概述1.1产品特点:HYZ4G、HYZ2G系列隔绝式正压氧气呼吸器(以下简称呼吸器)是矿山救护队员用于个人呼吸保护的工作型和辅助工作型换代产品。
是在原苏联P30负压型氧气呼吸器基础上进行更新改造而成。
它具有高安全可靠性、高舒适性、方便拆装、方便维修、方便检查、价格低廉等特点。
汇集了国内仿苏P30负压型和德国BG4、美国Biopark等隔绝式正压型氧气呼吸器的优点,是当前国产的物美价廉的优质个人防护装备。
1.2主要用途与使用范围:主要用途:本呼吸器主要用于矿山救护队员在从事救援工作时,对其呼吸器官的保护,使之免受有害气体的伤害;亦可用于消防、石油、化工、冶金、交通、船舶、地铁、电力等部门受过专fin练的人员在有害气体环境中从事事故处理工作。
适用范围:a无氧、缺氧及任何受毒气、烟气、蒸气污染的大气环境中;b 20 4-2℃~+40±2。
C,相对湿度0一l00%,大气压力70~125Kpa大气环境中;1.3型号含义与基本参数:型号含义H Y Z 4/2 GH呼吸器Y气体种类(氧气)Z正压型4/2防护时间(4h/2h)G特征代号(隔绝式)基本参数:a.防护时间:2h/4n(09等劳动强度)b.氧气瓶额定工作压力:20Mpa 容积:2.5L/1.5L;c.呼吸系统正压为:0~700Pa;d.定量供氧量:1.4~1.6L/rain; (最大不超过1.71/rain)e.自动补给供氧量:不小于l00L/min;f.手动补给供氧量:不小于80L/min;g.自动补给阀开启上限压力:50~170Pa;h.自动排气阀开启压力:400~700Pa;l.二氧化碳吸收剂充填量:不少于2k∥1.2k9;j.冷却元件充填量:0.8K9;k.吸气温度:环境温度28℃以下时,加冷却元件不高于35℃,不加冷却元件不高于42℃;环境温度高于42‘0,加冷却元件不高于42℃,以上均指在中等劳动强度下工作:1、外型尺寸:485×370×110/470×360×llOmm;质量:不大于,11Kg/10kg。
HYZ 2G隔绝式正压氧气呼吸器
HYZ 4G/HYZ 2G 隔绝式正压氧气呼吸器单位:兖矿救护大队主讲人:孟宪杰一、教学的内容HYZ 4、HYZ 2G系列隔绝式正压氧气呼吸器是矿山救护队员用于个人呼吸保护的工作型和辅助工作型换代产品。
是在原苏联P30负压型氧气呼吸器基础上进行更新改造而成。
它具有高安全可靠性、舒适性、方便拆装、维修、检查等特点。
汇集了国内仿苏P30负压型、德国BG4、美国BioPARK等隔绝式正压氧气呼吸器的优点,是当前国产的先进个人防护装备。
二、教学的目标及要求目标:主要从理论和实践两个方面,介绍HYZ 2G的工作原理、性能参数、适用范围、结构、佩戴方法及注意事项,使每个尽快了解、掌握本仪器的性能及使用。
要求:要求每个学员熟练掌握HYZ 2G的使用、佩戴方法及注意事项。
三、教学的课时数共计十六课时:四课时理论,十二课时实践操作。
四、教学的重点、难点重点:1.掌握HYZ 2G的工作原理、性能参数。
2.掌握HYZ 2G氧气呼吸器的拆装。
3.掌握HYZ 2G氧气呼吸器的校验。
4.掌握HYZ 2G氧气呼吸器的佩戴和使用方法。
难点:在教学中,让学员分组进行实践操作,对本仪器的性能、各部件的名称和作用了解,使每个学员尽快到达标准要求。
五、重点掌握的内容(一)用途:主要适用于煤矿救护队员从事救援工作时,保护呼吸器官,使之免受有害气体的伤害。
(二)使用范围1、在窄小的巷道使用,在救助他人时给被救人员使用或者备用2、缺氧及任何受毒气、烟气、空气污染的环境中使用3、-10℃~+40℃,相对湿度0~100%,大气压力70~125KPa的大气环境中(三)型号含义及基本参数1、型号含义H Y Z 2额定防护时间(h)(第二特征代号)正压式(第一特征代号)氧气(产品类型代号)呼吸器2、基本参数1、防护时间:4H/2H(中等劳动强度)2、氧气瓶工作压力:20MPa/20MPa3、氧气瓶容积:2.5/1.5L4、呼吸系统正压:0~700Pa5、定量供氧量:1.4~1.6L/min(最大不超过1.7L/min)6、自动补给供氧量:不小于100L/min7、手动补给供氧量:不小于80L/min8、自动补给开启上限压力:50~170Pa(5~17毫米水柱)(80~140Pa最佳)9、自动排气阀开启压力:400~700Pa(40~70毫米水柱)10、二氧化碳吸收剂充填量:不少于2Kg/1.2Kg11、冷却元件充填量:0.8Kg12、吸气温度:环境温度在28℃以下时,加装冷却元件不高于35℃,不加冷却元件不高于42℃;环境温度高于42℃时,加装冷却元件不高于42℃。
氧气呼吸器产品特点
HY2F氧气呼吸器技术参数: 1、氧气瓶充填压力:20MPa 2、氧气贮气量:200L 3、氧气瓶容积:1L 4、定量供氧量:1.1~1.3L/min
氧气呼吸器产品特点
HY2F氧气呼吸器广泛适用于石油、化工、冶金、煤炭、 矿山、实验室等行业(部门),供经过专门训练的人员在 有毒、有害气体环境中(普通大气压)进行抢险、事故处 理、救护或作业时佩戴使用。
HY2F氧气Βιβλιοθήκη 吸器产品特点:1、外壳采用高强度塑料外壳,既减轻了仪器重量又提 高了安全性(原AHG-2型氧气呼吸器采用的是铝合金 外壳) 2、HY2F氧气呼吸器采用快速着装背带组(纯棉布带 )使佩带更舒适。 3、氧气瓶按用户需要可配备高强度铝合金瓶,铝合金 瓶比钢瓶重量减轻40%。
HY-2型正压氧气呼吸器的操作与使用解析
2、手动补给阀 此阀只限于紧急情况下使用,如果 供氧不足,自补阀又不能正常工作时, 只要按手补阀按钮2秒钟即能迅速补氧至 呼吸舱内,如果必要可重复使用。但当 使用者需要频繁使用手补阀时,此时是 呼吸器自动补给阀出现故障,请立即退 出灾区并维修呼吸器。
3、 报警器 (1)在氧气瓶开关开启时有短暂呜叫声表明呼吸器开始 正常工作。 (2)关闭氧气瓶开关,呼吸器结束工作也有短暂呜叫声。 (3)当氧气瓶内气压降至4--6MPa时有一次长达30--~60 秒的余压报警,以提示佩戴者作好结束工作的准备,并撤离 灾区。 注:余压报警只报一次。报警器的声强调节芯柱的正确 调整方法: a.拧松紧顶螺柱; b.上下移动报警声强调节芯柱,使其产生清晰的声音。 但要注意使芯柱上的开槽,对准出气流的小孔; C.拧紧紧顶螺柱,固定调节芯柱的位置。 还应注意: a.调整时一定要将报警声强调节芯柱上的开槽,对准出 气流的小孔。 b.余压报警只报一次,大约报警30-60s。作业人员听到 报警声后就准备好撤离灾区。
四、 佩戴呼吸器: 1、把呼吸器背部朝上,顶部朝向 自己,将肩带放长50—70厘米. 2、握住呼吸器外壳两侧,使肩带 位于手臂外侧,背部朝向使用者,同时 顶部朝下,把呼吸器举过头顶,绕到后 背并使肩带滑到肩膀上. 3、上身稍向前倾,背好呼吸器, 两手向下拉住肩带调整端,身体直立, 把肩带拉紧.
4、调整肩带,使呼吸器的重量落在臀部而 不是肩部. 5、根据个人情况调整腰带并扣紧 五、 面罩的佩戴 1、佩戴前完全松开顶带和侧带。 2、将面罩颚窝对准下巴,然后把头带从 头顶套下。 3、用一只手托住面罩贴紧脸,另一只手 拉紧顶带和侧带。 注意:不要把面罩拉得太紧,否则会导致 面罩泄漏或使使用者感到不舒服,而且会明 显减少有效防护时间!
矿山救护队配备正压两小时呼 吸器的用途: 1、矿山救护队员作为备用仪器 使用。当使用的四小时器发生故障 时佩用两小时撤出灾区。 2、抢救遇险人员时,给遇险人 员佩用。 3、在窄小巷道工作时使用。
HY-2型正压氧气呼吸器操作及使用
≤35 ℃
1O、二氧化碳吸收剂质量 O.9 kg
11、待机装备重量
8.5 kg
12、使用装备重量
1 0 kg
13、外型尺寸
490mmx360mmx 170mm
三、 产品构造 HY-2正压氧气呼吸器由供氧系统、正压呼吸循环系统、安全报警系统及壳体背带系统等四 部分 成。 1、供氧系统:由高压气瓶、减压器、自动补给阀、手动补给阀、定量孔等部件通过管路连 接而成。 2、呼吸循环系统:由面罩、呼吸阀、呼气软管、清净罐(C02吸收罐)、冷却器、呼吸舱、排 气阀、吸气软管等组成。 3、安全报警系统:由报警器、肩挂压力表、限流器等组成。 4、壳体背带系统:由上、下壳体、背带及锁定销等组成。
当氧气瓶内氧气量剩下贮气量的25%(5±1MPa)时,报警器以大于70dB的声强鸣响约30""60 秒,当报警器鸣响时,提醒使用者最多还有半个小时可供使用。这个报警器配有一个调音杆供调 试,以提供各台呼吸器的辩识方法。
5.呼吸舱 呼吸舱为呼吸气体提供了一个贮气装置,它是HY-2呼吸器的心脏。它由呼吸舱体、定量孔、 膜片、自动补给阀和排气阀组成。 6.定量孔 定量孔提供1.4~1.8 L/min的恒定氧(02)气流量,在1.60 L/min 的流量下,供给的氧 气为人们“休息”时需氧量的4---6倍。 7.膜片 由于吸气和呼气所引起的呼吸舱容积变化是通过挠性膜片的运动来实现的。膜片把HY系列呼 吸器同所有其它闭路呼吸器区别开来,并且是其操作的关键。它是实现正压自动补给氧气和排出 多余气体的机械控制机构。膜片具有3种主要功能: ●在重体力劳动时启动自补阀,补充氧气。 ●在不活动期间启动排气阀,以防止呼吸循环系统过压。 ●它由加载弹簧操纵,保证整个呼吸循环系统在呼气、吸气过程中始终保持正压。
煤气安全防护设备
3、减压器 减压器是由优质材料制成,从气瓶输出的高 压气体经减压器减压并稳定在1.1~1.3L/min的流 量范围内。在定量供氧量不能满足使用需要时, 通过自动补给供氧或手动补给供氧。 4、气囊 气囊由无毒无异味的橡胶材料制成。它是随 佩戴者耗气情况而起伏张缩的缓冲气容装置,用 来贮存来自减压器输出的氧气和清净罐中化学吸 收剂除去二氧化碳后,再生出来的氧气,此外, 气囊内壁还有吸附再生氧气中的化学吸收剂、悬 浮颗粒和收集的部分冷凝水,起到收集水分的效 果。
2、清净罐
清净罐的作用是将人体呼出的有害气体 (主要是CO2)经过吸收净化,又重新进入 气囊,供人体呼吸使用。清净罐在使用前必 须装满CO2吸收剂(氢氧化钙),该吸收剂 每使用一次都应重新更换。(仪器的装药量 大约为1.1±0.1Kg、仪器出厂时未装吸收 剂)。 化学原理:CO2+Ca(OH)2=CaCO2+H2O+ 热量
2、使用方法:
(1)经认真检查后,将氧气呼吸器背好, 呼气软管放在左右肩上。 (2)打开氧气瓶开关,并按手动补给阀, 将气囊中废气排出。 (3)带好口具,夹好鼻夹。 (4)做几次深呼吸,无异常感觉后,方可 进入煤气危险区域。
3、使用注意事项:
(1)在有毒气体区域内,严禁摘下口具讲 话。 (2)经常注意观察氧气压力,压力低于 3MPa时,应立即离开有毒气体危险区域。 (3)不应用肩扛东西,呼吸软管不挤压。 (4)氧气呼吸器严禁与油类接触以免发生 爆炸。 (5)使用氧气呼吸器时,如发生呼吸急促 应用手动补给阀补氧气,补给失效后,应迅 速退出危险区。 (6)应经常注意压力导管,不得折断。
二、氧气呼吸器
氧气呼吸器,又称隔绝式压缩氧呼吸器, 具有整机重量轻,结构紧凑,操作简单,维 护工作量小等优点。广泛适用于石油、化工、 冶金、煤炭、矿山、实验室等行业(部门), 供经过专门训练的人员在有毒、有害气体环 境中(普通大气压)进行抢险、事故处理、 救护或作业时佩戴使用。 下面介绍HY2F氧气呼吸器的工作原理、 使用方法及维护。
HYZ4、HYZ2呼吸器检验程序
HYZ4、HYZ2呼吸器检验程序HYZ4(4h)、HYZ2(2h)型正压氧气呼吸器检验项目与程序首先向校验仪水柱压力计内注入纯净水,将玻璃水柱内的空气排净,并观察水位接近“O”位后。
可转动“水位调节轮”进行微调,眼睛平视观察水位达到“0”位。
再接通电源。
(参见使用说明书)一、流量检测:合格范围:1.6±0.2L/min在确认氧气瓶压力≥10MPa时,按下列步骤进行检测。
1. 打开上壳体、取下呼吸舱盖,取出清净罐,将定量供氧阀暴露出来。
2. 将流量计测头套在定量供氧阀上,另一端接在校验仪流量接头上,用压舌板从呼吸舱任意一个通气槽内顶住膜片,使稳压膜片不能碰到自补阀。
3. 打开气瓶阀对该呼吸器进行流量检测,流量为1.6±0.2L/min。
如偏离该值则需要重新调整。
注:调整流量阀时,必须先松开小六方螺帽方能进行正常操作。
二、气密性检测:(泄漏值)合格范围≤30Pa/min1. 将吸气软管接头与通向校验仪水柱接头的橡胶测试接头相连,呼气软管与通向气泵接头的橡胶测试接头相连。
2. 将测试气密性用的“专用顶杆”插入呼吸器下壳体背面呼吸舱中心附近的小孔内,并转1/4圈,闭锁到位。
以防排气阀排气。
3. 将校验仪的“关闭开关”置于“打开”位置,将变换器的拉杆处于“推入—加压”的位置。
4. 开启电源开关,此时气泵向呼吸器系统内加压,校验仪的水柱开始缓慢上升,待水柱上升至800pa—900 pa时将“关闭开关”推入并关闭电源,此时系统处于关闭状态,然后轻拍呼吸舱盖,待水柱压力计液面指示值稳定后,观察水柱液面在1分钟内的下降值不应超过30pa5. 拆开呼吸器软管和校验仪之间的橡胶接头,排出气体,泄去压力,并从呼吸器背面卸下“专用顶杆”。
注:在进行HYZ-2型呼吸器气密性检测时,须关闭报警器开关。
待正常背负时再将报警器开关打开。
三、自动排气阀开启压力检测:压力值合格范围: 400pa—700pa气密性测试合格后仍然连接好呼、吸软管与校验仪之间的橡胶接头,开启校验仪的电源,将“关闭开关”置于“打开”位置,气泵开始加压,此时水柱液面上升,直到水柱不能上升时为止(说明排气阀已开启并处于排气状态),此时水柱液面的压力读数即为本呼吸器的排气阀开启压力值。
隔绝式正压氧气呼吸器
隔绝式正压氧气呼吸器第一篇:隔绝式正压氧气呼吸器隔绝式正压氧气呼吸器一、HYZ4正压氧气呼吸器的特点和用途(囊式):HYZ4(囊式)隔绝式正压氧气呼吸器该呼吸器是根据MT867-2000行业标准并参照欧、美现行标准,采用新材料、新工艺研制开发的新型氧气呼吸器。
其性能稳定、质量可靠,具有国内一流水平。
该氧气呼吸器的呼吸系统压力高于外界大气压力,能保证呼吸安全。
产品采用的高阻燃材料,能在火灾环境下使用。
本产品设计新颖,并取得了国家专利(专利号为:200520098038.3)。
同时配“兰冰”盒作为冷却剂可重复使用。
使用碳纤维复合瓶,贮氧量多,可持续佩带时间更长。
按人体工程学原理设计的外壳及新型舒适的快速着装方式,使重量合理分布在人体背部,佩带时更为舒适、方便。
在国内同类产品中拥有结构简单、拆装校验方便并且体积小的特点,是国家有关部门推荐使用的产品。
HYZ4正压氧气呼吸器主要性能指标:有效防护时间 4小时气瓶额定压力 20Mpa 气瓶容积 2.5L 定量供氧量≥1.6~2L/Min 自动补给供氧量>80L/Min 手动补给供氧量>80L/Min 自动补给阀开启压力10~245Pa 排气阀开启压力400~700Pa 气囊容积≥5L 吸气温度≤35℃ 报警压力 4~6Pa 声响声级强度≥80db 持续时间30~60ms 重量12.3Kg 外形尺寸520×376×175mm二、HYZ4隔绝式正压氧气呼吸器(仓式)HYZ4正压氧气呼吸器的特点和用途:该呼吸器是根据MT867-2000行业标准并参照欧、美现行标准,采用新材料、新工艺研制开发的新型氧气呼吸器。
其性能稳定、质量可靠,具有国内一流水平。
该氧气呼吸器的呼吸系统压力高于外界大气压力,能保证呼吸安全。
产品采用的高阻燃材料,能在火灾环境下使用。
本产品设计新颖,并取得了国家专利(专利号为:200520098038.3)。
同时配“兰冰”盒作为冷却剂可重复使用。
HY2氧气呼吸器说明书(A4版)
产 品 使 用 说 明 书
感谢您选购本产品!为了 保证安全并获得最佳效能,使 用产品前,请详细阅读本使用 说明书,只有经过培训掌握使 用方法后方可使用!
(原 AHG-2 型氧气呼吸器) 执行标准: MT453-1995
重庆瑞进公共安全设备有限公司
Chongqing RuiJin Public Safety Equipment Co., LTD
与气囊连接及清净罐接 检查螺纹是否拧紧, 连接处垫圈是 头漏气 否完好
气瓶关闭 瓶阀阀门漏气,瓶颈处漏 后, 气瓶内 返回公司检修 气 氧气流失
第七章
故障现象
使用中的应急措施
应急措施
定 量 供 氧 减 少 或 中 间断性采用手动补给向气囊中充氧以供使用,并应 断 迅速撤离灾区 自动补给失灵 间断性地采用手动补给向气囊中充氧以供使用,并 不清。 4、头罩视野小,特别是下方视野小,所以在下梯时,应特别注意防止踩 空失足,佩戴者平时也应加强对戴头罩的适应性的训练。由于头罩具有保护面 部皮肤和眼睛的作用,所以特别适宜在对人体皮肤和眼睛有腐蚀有刺激的大气 环境中佩戴使用。
第三章
一、 产品型号
技术特性
二、 主要性能 HY2 氧气呼吸器可实现定量供氧,自动补给供氧与手动补给供氧。 三、 主要技术参数 1、 氧气瓶充填压力:20MPa 2、 氧气贮气量:200L 3、 氧气瓶容积:1L 4、 定量供氧量:1.1-1.3L/min 5、 自动补给氧量:≥60L/min 6、 手动补给供氧量:≥60L/min 7、 自动排气压力:100Pa-300Pa 8、 自动补气压力:-100Pa — -300Pa 9、 有效防护时间:>2h 10、重量(氧气、吸收剂除外) ≤6.5kg 11、外形尺寸(mm) :340×330×170
正压式氧气呼吸器说明书
正压式氧⽓呼吸器说明书1.概述1.1 产品特点:HYZ 4型正压式消防氧⽓呼吸器是最新研制开发的产品。
他充分吸收了国内外先进技术特点, 并结合我国煤矿现状,在产品结构设计上突出体现了体积⼩、重量轻、性能可靠、佩带舒适、使⽤维护⽅便等优点。
从⽽,更加适合于在井下巷道窄⼩环境中救护队员实际使⽤的需要。
1.2 主要⽤途及适⽤范围:主要适⽤于煤矿、化⼯、隧道、和⾼层建筑等在有毒、有害⽓体、缺氧的灾害环境抢险救灾、搜索探查⼯作中佩带使⽤。
1.3型号的组成及其代表意义:H Y Z 44⼩时Y为氧⽓H为呼吸器1.4 使⽤环境条件:——⼤⽓压⼒:(70~125)kPa;——相对湿度:0~100%;——温度:-20℃~60℃1.5 ⼯作条件:a、对HYZ4型正压式消防氧⽓呼吸器(以下简称呼吸器)应严格按《煤矿救护规程》、《氧⽓充填安全技术要求》、《矿⼭救护队管理办法》进⾏管理和使⽤。
b、劳动强度:中等,防护时间4h;重度,防护时间1h。
c、⾼压氧⽓瓶要⽤专⽤氧⽓充填泵充填,重新充填的氧⽓应符合GB8982—1998《医⽤氧》的规定,⽓瓶充填压⼒:(18~20)MPa。
d、清净罐中新更换的⼆氧化碳吸收剂应符合MT454—1995《压缩氧呼吸器和压缩氧⾃救器⽤⼆氧化碳吸收剂—氢氧化钙技术条件》的规定。
e、吸⽓冷却装置内应装满冰。
1.6 安全:a、清净罐内装有氢氧化钙的呼吸器,其系统必须密闭。
否则,由于吸收剂的失效,将会导致⼆氧化碳中毒事故。
b、清净罐内所填装的氢氧化钙须经检验合格的产品,未使⽤时间不得超过三个⽉。
若超过规定期限,在使⽤中会出现⼆氧化碳中毒事故。
c、清净罐使⽤⼀次后必须重新填装氢氧化钙。
即使佩带时间很短,仍必须更换新的氢氧化钙。
d、严禁在-20℃以下以及60℃以上的环境中使⽤。
否则,将会损害呼吸器性能,⽽导致⼈⾝事故的发⽣。
e、严禁压⼒超过0.05MPa(表压)的环境中使⽤呼吸器。
否则,在⾼⽓压情况下可能导致氧中毒事故。
HYZ-4正压氧气呼吸器使用说明书
第一章 HYZ-4正压氧气呼吸器的主要技术性能及工作原理HYZ-4正压氧气呼吸器,由于呼吸循环系统内的气压大于外界大气压,从而大大改善了人体呼吸防护功能和安全性能,最适合矿山救护队员和消防指战员在窒息性或有毒有害气体环境中进行抢险救灾工作时使用,也可供国防、核工业、航天、石化、冶金、城建、隧道等行业中受过专门训练的人员在危及生命及健康的环境中从事预防或处理事故时使用。
一、适用范围气体环境:无氧、缺氧及毒气、烟雾、蒸汽污染的大气环境温度:-10℃~40℃大气压力: 75Kpa~125 Kpa相对湿度: 0~100%注:当核实环境后,应注意是否需要防护服和防护帽。
HYZ-4正压氧气呼吸器不允许在水下使用,使用时还应考虑我国相关的法律法规。
二、技术参数(1)防护性能模拟测试符合MT867-2000防护使用时间(中等体力劳动) 4h呼吸阻力(f=20次/分每次呼吸量为1.5L)吸气 0~600Pa呼气≤600Pa(2)在20Mpa时的流量:定量供氧量≥1.4L/min手动补给流量>80L/min自动补给流量>80L/min(3)排气阀开启压力 400Pa~700Pa(4)自补阀开启压力 10Pa~245Pa(5)整机低压气密性 800Pa压力下压降≤30Pa/min(6)氧气瓶容积 2.2L工作压力 20Mpa贮气量 440L氧气纯度>99.5%(体积比、无色无味)常压下允许的水蒸气含量≤50mg/m3(7)提示报警压力>6Mpa(8)余压报警压力 4~6Mpa报警时间大约30s~60s声级>70db(9)CO2吸收剂质量≥1.8kg(10)吸气温度≤35℃(环温26℃±2℃)(11)使用重量≤10.5 kg(12)外形尺寸(长×宽×高) 460×360×165三、工作原理HYZ-4正压氧气呼吸器的结构原理如下图:a. HYZ-4隔绝式正压氧气呼吸器是一种带有高压纯氧的气体再生装置。
HY2Z隔绝式正压
三、各部件名称、作用
1、氧气瓶: 氧气瓶是贮存压缩氧气气容装置,容
工作压力20MPa,贮气量为240L,充填 的氧气应为医用氧气。氧气瓶每三年应 检定一次,使用时不能将氧气用完,一 定留有1~3MPa压力的氧气。 氧气瓶不应接触热源和阳光照射,也 不能碰撞,(以防止氧气瓶压力过度升 高而发生爆炸危险),并严禁油、污染。
11、联络哨
联络哨的功能是起相互联络的作 用。联络信号由用户事先约定, 根据哨声次数和快慢交流信息, 进行互相联络。
12、水份呼吸袋
清净罐中的CO2吸收剂与CO2 反应时会产生水汽,这些水汽在 气囊中冷凝成水,水份吸收袋就 是吸收这些水份的。
四、氧气循环系统及工作原理
氧气瓶 → 手动补给器 → 压力表开关→ 压力表
六、呼吸器的准备工作
刚购进的或从仓库提出的呼吸器以 及每次佩戴使用之后的呼吸器或虽 经过处理但长期未使用,保管期超 过一个月的呼吸器,都应对呼吸器 进行完善的处理,使其保持随时都 可使用的完好状态。处理工作包括:
七、呼吸器使用的其他注意事 项
呼吸顺的使用注意事项大部分在 各组件介绍中和呼吸器准备工作 中已作说明,这些都应完全注意。 除此之外还应注意以下几点:
6 、呼吸阀、吸气阀
吸气阀和呼气阀的工作原理:
吸气时,气流推开吸气阀片进入与三通相 连的面罩,再进入人体.而呼气阀片紧贴并 密封呼气阀痤,所以吸气时,呼气软管中的 气体不可能被吸入人体。
呼气时,气流推开呼气阀进入呼气软管, 再理入清净罐。而吸气阀片紧贴并密封 吸气阀痤,所以呼气时,呼出气体,不可能进 入吸气软管,降温盒和气囊。
九、战前检查
小队人员面向小队长集合后,小队 长下达向右转命令,开始互检,打 开呼吸器外壳,用手检查呼吸器内 部部件各接头是否松动或脱落,如 松动应用手拧紧,然后小队人员应 立正,小队长下达向左转进行自检, 顺序是:
HYZ2型正压氧气呼吸器的使用操作方法
HYZ2型正压氧气呼吸器的使用操作方法HYZ2型正压氧气呼吸器一、技术参数:1、额定防护时间:≥2h2、氧气瓶容积:1.5L3、储氧量:氧气压力在20MPa时,储氧量为:300L4、定量供氧量(在10Mpa压力测定) 为:1.6L/min±0.25、自动补给供氧量:>80L/min6、手动补给供氧量:>80L/min7、排气阀开启压力:400~700Pa8、自动补给阀开启压力:50~200Pa9、吸气温度:≤35℃10、二氧化碳吸收剂质量:0.9kg11、待机装备重量:8.5kg12、使用装备重量:10kg二、呼吸器的构造:HYZ2正压氧气呼吸器由供氧系统、低压呼吸循环系统、安全报警系统及壳体背带系统等四部分组成。
1、供氧系统:由氧气瓶、减压器、自动补给阀、手动补给阀、定量孔等部件通过管路连接而成。
2、低压呼吸循环系统:由面罩、呼吸阀、呼吸软管、清净罐、呼吸舱、排气阀、冷却罐等组成。
3、安全报警系统:由报警器、安全阀、肩挂压力表、限流器等组成。
4、壳体背带系统:由上、下壳体、背带及锁销等组成。
三、呼吸器的工作原理:HYZ2正压氧气呼吸器为闭路式循环呼吸系统。
所谓闭路式循环呼吸系统是指定量供氧出来的氧气与清净罐再生氧相混合后,供使用者进行呼吸,如此反复循环,整个呼吸过程与外界大气完全隔绝。
呼吸器工作原理图工作原理图打开氧气瓶开关,高压氧气经减压器减压后连续不断地进入呼吸舱,供呼吸使用。
当使用者吸气时,气体从呼吸舱出来,经冷却罐降温后,从吸气软管进入面罩到肺部;当使用者呼气时,气体从肺部呼出到面罩,经呼气软管,再到清净罐;使用者呼出气体中的CO2与氢氧化钙产生化学反应,CO2气体被吸收后生成新的氧气再进入呼吸舱内与减压器出来的氧气二者相混合后供使用者呼吸,完成一次呼吸循环。
呼吸舱通过压缩弹簧给膜片加压使呼吸舱内压力始终高于外界环境大气压力(即正压)。
呼吸舱内氧气随使用者呼吸量的大小使膜片往复运动,改变呼吸舱容积,当呼吸舱内气压降低时,自动补给阀会自动开启向呼吸舱内补充氧气;反之,呼吸舱内气压升高时,排气阀会自动开启,将多余气体排出大气中。
(一)氧气呼吸器技术参数
(一)氧气呼吸器技术参数1.使用时间:2h2.使用工作压力:20MPa3.氧化瓶容积:1.6L4.氧气贮量:320L5.呼吸量:10~75L/min6.呼吸压力:0~700Pa7.动态排气压力:<800Pa8. CO₂吸收剂质量:1.3kg9.最终CO₂穿透量:<1%10.定量供氧量:1.4±0.1L/min(可调)11.自动补给量:>150L/min12.手动补给量:>80L/min13.外形尺寸:470mm×350mm×170mm14.重量:7.7kg(二)呼吸器校验仪(ORT-III 便携检验仪):技术参数1.大流量:20~200L/min2.5级2.小流量:0.2~2.5L/min2.5级3.中压测量:0~2.5MPa2.5级4.低压测量:±1000Pa(~±100毫米水柱)5.电源:交流220V 50Hz 5A6.外形尺寸:320mm×280mm×430mm7.重量:14kg(三)氧气充填泵(AE102A):主要技术参数1.最大排气压力:30MPa2.吸入条件下的排气量:3L/min3.级数:2级4.最大压缩比:85.曲轴转数:440min6.柱塞行程:30mm7.柱塞直径:一级Φ18mm 二级Φ12mm8.外形尺寸:940mm×500mm×700mm9.重量:120kg(四)呼吸器干燥箱技术参数1.使用电压:220V2.最大耗电量:1200W3.恒温精度:50℃±2℃4.出气口数量:10个5.单口排气量:>50L/min6.外形尺寸:630mm×300mm×680mm7.重量:<50kg(五)40L气瓶技术参数1.钢瓶规格:40L2.产品自重:约55kg(不含瓶阀瓶帽的重量)3.材料:34Mn2V4.设计壁厚:5.8(mm)壁厚5.水测试压力:22.5mpa6.贮气量:4400L7.尺寸:直径21.9cm×瓶身高132cm8.重量:55kg(六)2.2L气瓶技术参数1.公称容量:2.2L2.公称直径:Φ120mm3.公称长度:320mm4.公称工作压力:20MPa5.水压试验压力:33.4MPa(七)压缩氧自救器(ZY-45):技术参数1.防护时间:55W 45min2.定量供养:>1.2L/min3.自动供氧:>60L/min4.手动供氧:>60L/min5.氧气瓶容积:0.4L6.氧气瓶额定压力:20MPa7.储气量:>80L8.自动排气压力:150~300Pa9.外形尺寸:225mm×177mm×96mm10.重量:2.1kg。
HY-240正压氧气呼吸器.概要
HY—240型正压氧气呼吸器一、简介呼吸器是人体呼吸的安全保护装备。
主要用于矿山、冶金、石油、化工、消防等行业,当有毒、有害气体出现时,供专业人员抢险救灾使用。
在煤矿企业中氧气呼吸器是救护指战员必备的安全防护装备,主要供救护队用来处理矿井各类突发的灾变事故时使用,保证煤矿的安全生产。
从1953年起至80年代末、90年代初,我国绝大部分煤矿救护队在抢险救灾中使用国内生产的隔绝循环式氧气呼吸器。
由于该种呼吸器在人吸气时造成呼吸系统内出现负压,当系统出现泄漏时,极易造成外界有毒气体漏入呼吸系统内,很难保证呼吸系统内的毒气在安全允许浓度,因此,使用该种呼吸器对灾区的有毒气体浓度有一定的要求,由于灾变环境是随机的,毒气的浓度、成份无法加以控制,有时会超过允许浓度几百、几千倍,因此负压型呼吸器存在很大的安全隐患,近几年国内、外都研制出了正压呼吸器。
由于负压型氧气呼吸器不安全隐患的存在,因此《煤矿安全规程》第505条明确规定推广使用正压氧气呼吸器。
我国及欧美等国从90年代相继研制成功了正压氧气呼吸器。
由于欧美等国的正压氧气呼吸器救护队普遍反映体积、重量都较大,不适合在为煤矿狭窄巷道中推广使用,也不适合中国人体形。
所以,正压氧气呼吸器在国内发展的趋势是:力求体积小、重量轻、性能可靠、佩带舒适、使用维护方便的正压氧气呼吸器。
HY-240型正压氧气呼吸器是河南方圆公司进行改制的产品,它利用先进的工艺技术,结合国内煤矿特点,在产品结构设计上突出体现了:体积小、重量轻、性能可靠、佩带舒适、使用维护方便等特点(这就是HY—240的优点)。
二、氧气呼吸器氧气呼吸器统称为隔绝再生循环式氧气呼吸器,氧气呼吸器按人体吸气时低压系统的压力大小和氧气的来源,分为以下三种:1、负压型氧气呼吸器;2、正压型氧气呼吸器;3、化学氧呼吸器。
我国最早使用的是日本产氧气呼吸器,到1953年后,先引进苏联的PKK—1和PKK—2呼吸器,后仿制出国产化的AHG—2、AHG—4、AHG—3、AHY—6型呼吸器,另外还有AHG—4A型、AHG —4A改造型等至今仍然在大量使用。
HYZ-4氧气呼吸器5篇
HYZ-4氧气呼吸器5篇第一篇:HYZ-4氧气呼吸器HYZ-4H氧气呼吸器HYZ4隔绝式正压氧气呼吸器隔绝式正压氧气呼吸器隔绝式正压氧气呼吸器隔绝式正压氧气呼吸器一、产品型号 HYZ4H—产品类别代号(H为呼吸器),Y—产品特征代号(Y为氧气),系统内压力代号(Z为正压),4—有效使用时间(4h)。
二、产品构造HYZ4隔绝式正压氧气呼吸器由供氧系统、低压呼吸循环系统、安全报警系统及壳体背带系统等四部分组成。
(1)供氧系统:由高压气瓶、减压器、自动补给阀、手动补给阀、定量孔等部件通过管路连接而成。
(2)低压呼吸循环系统:由面罩、呼吸阀、呼吸软管、清净罐、呼吸舱、排气阀、连接软管、冷却罐、吸气软管等组成。
(3)安全报警系统:由报警器、安全阀、肩挂压力表、限流器等组成。
(4)壳体背带系统:由上、下壳体、背带及锁定销等组成。
三、工作原理HYZ4隔绝式正压氧气呼吸器气路为闭路式循环呼吸系统。
所谓闭路式循环呼吸系统指呼出的气体与定量孔所供新鲜氧气混合后进入清净罐(气体混合可降低呼出气体中二氧化碳的浓度,使之吸收更充分),由二氧化碳吸收剂在清净罐内将二氧化碳吸收后,进入呼吸舱,供使用者进行连续的吸气、呼气,呼吸与外界大气完全隔绝,可使呼吸循环使用。
当氧气瓶开关被打开时,高压氧气经减压后连续供给呼吸舱,当使用者吸气时,呼吸气体从呼吸舱流入冷却罐,气体在冷却罐被冷却,然后通过吸气软管进入面罩。
当使用者呼气时,气体经过呼吸软管,再通过清净罐吸收呼气中的二氧化碳,然后进入呼吸舱,完成一次循环。
当我们从事重体力劳动时,呼吸量较大,流量不能满足使用者呼吸要求,呼吸舱内气体压强不断降低,正压弹簧推动膜片,开启自动补给阀补充氧气;当我们从事轻体力劳动时,呼吸量较小,定量供给的氧气用不完,呼吸舱内气体压强不断升高,推动膜片开启排气阀,排除多余气体。
正压弹簧、自动补给阀和排气阀的共同运作,使整个呼吸过程中系统内气体压强总保持一定范围的正压值。
