常用电子元器件型号命名法及主要技术参数

合集下载

常用电子元器件型号命名法与主要技术参数

常用电子元器件型号命名法与主要技术参数

常用电子元器件型号命名法与主要技术参数电子元器件是电子产品中非常重要的一部分,为了便于识别和使用,每种电子元器件都有相应的型号和技术参数。

本文将介绍常用电子元器件的命名法和主要技术参数,以帮助读者更好地了解电子元器件。

1. 电阻器电阻器通常用来限制电路中的电流,并改变电压和功率。

电阻器的命名法为“R+数字”,数字表示电阻值。

例如,R100表示100欧姆的电阻器。

电阻器的主要技术参数有:电阻值:电阻器的电阻值越大,电路中的电流越小。

功率:功率越大,电阻器发热越多。

精度:电阻器的精度越高,电路中的电流越精确。

温度系数:温度系数可以影响电阻器的电阻值。

2. 电容器电容器通常用来存储能量或阻止电流。

电容器的命名法为“C+数字”,数字表示电容值。

例如,C1μF表示1微法的电容器。

电容器的主要技术参数有:电容值:电容值越大,电容器可以存储的电力越大。

电压:电容器的电压越高,它可以承受的电力也越高。

电容器类型:电容器根据构造材料的不同,分为有机电容器和无机电容器。

3. 二极管二极管通常用来控制电流的方向。

二极管的命名法为“D+数字”,数字表示型号。

例如,D1N4148表示1N4148型号的二极管。

二极管的主要技术参数有:正向工作电压:正向工作电压是二极管正向工作时的最大电压。

反向击穿电压:反向击穿电压是二极管能承受的最大反向电压。

反向电流:反向电流是二极管反向工作时的电流。

4. 晶体管晶体管通常用来放大电流和控制电路。

晶体管的命名法为“Q+数字”,数字表示型号。

例如,Q2N3904表示2N3904型号的晶体管。

晶体管的主要技术参数有:最大工作电压:最大工作电压代表晶体管工作的最大电压。

最大功率:最大功率代表晶体管可以承受的最大功率。

放大系数:放大系数代表晶体管从输入信号到输出信号的增益。

5. 电感器电感器通常用来阻止电路中的交流电流。

电感器的命名法为“L+数字”,数字表示型号。

例如,L100表示100微亨的电感器。

国内外常用电子元器件型号命名规则比如:电阻器,电容器

国内外常用电子元器件型号命名规则比如:电阻器,电容器
(4)日本罗姆(ROHM)
(5)日本松下旗下三洋电机(Panasonic)
(6)韩国三星(SAMSUNG)
(7)美国基美(KEMET)
(8)英国Syfer
(9)中国台湾国巨(YAGEO)
(10)中国台湾华新科技(WALSIN)
3.电感器
4.变压器
5.二极管
6.三极管
7.发光二极管
8.扬声器
9.电声器件
10晶闸管
11.继电器
国外:
1.国际电子联合会半导体器件命名法
国际电子联合会晶体管型号命名法的特点:
1)这种命名法被欧洲许多国家采用。因此,凡型号以两个字母开头,并且第一个字母是A,B,C,D或R的晶体管,大都是欧洲制造的产品,或是按欧洲某一厂家专利生产的产品。
2)第一个字母表示材料(A表示锗管,B表示硅管),但不表示极性(NPN型或PNP型)。
3)第二个字母表示器件的类别和主要特点。如C表示低频小功率管,D表示低频大功率管,F表示高频小功率管,L表示高频大功率管等等。若记住了这些字母的意义,不查手册也可以判断出类别。例如,BL49型,一见便知是硅大功率专用三极管。
4)第三部分表示登记顺序号。三位数字者为通用品;一个字母加两位数字者为专用品,顺序号相邻的两个型号的特性可能相差很大。例如,AC184为PNP型,而AC185则为NPN型。
8)日本通常把Pcm≥1W的管子,称做大功率管。
5)第四部分字母表示同一型号的某一参数(如hFE或NF)进行分档。
6)型号中的符号均不反映器件的极性(指NPN或PNP)。极性的确定需查阅手册或测量。
2.美国半导体器件型号命名法
美国晶体管或其它半导体器件的型号命名法较混乱。这里介绍的是美国晶体管标准型号命名法,即美国电子工业协会(EIA)规定的晶体管分立器件型号的命名法。如下表:

电子元器件型号命名规则

电子元器件型号命名规则

电子元器件型号命名规则2,电容器5,半导体二、三极管一、中国半导体器件型号命名方法半导体器件型号由五部分(场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分)组成.五个部分的意义分别如下:第一部分:用数字表示半导体器件有效电极数目。

2-二极管、3-三极管第二部分:用汉语拼音字母表示半导体器件的材料和极性.表示二极管时:A—N型锗材料、B—P型锗材料、C—N型硅材料、D-P型硅材料.表示三极管时:A—PNP型锗材料、B—NPN型锗材料、C—PNP型硅材料、D-NPN型硅材料。

第三部分:用汉语拼音字母表示半导体器件的内型.P-普通管、V—微波管、W-稳压管、C-参量管、Z—整流管、L—整流堆、S-隧道管、N-阻尼管、U—光电器件、K-开关管、X-低频小功率管(f<3MHz,Pc<1W)、G-高频小功率管(f〉3MHz,Pc〈1W)、D-低频大功率管(f<3MHz,Pc〉1W)、A-高频大功率管(f>3MHz,Pc〉1W)、T-半导体晶闸管(可控整流器)、Y—体效应器件、B-雪崩管、J—阶跃恢复管、CS—场效应管、BT-半导体特殊器件、FH—复合管、PIN-PIN型管、JG—激光器件。

第四部分:用数字表示序号第五部分:用汉语拼音字母表示规格号例如:3DG18表示NPN型硅材料高频三极管。

二、日本半导体分立器件型号命名方法日本生产的半导体分立器件,由五至七部分组成.通常只用到前五个部分,其各部分的符号意义如下:第一部分:用数字表示器件有效电极数目或类型。

0—光电(即光敏)二极管三极管及上述器件的组合管、1-二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、┄┄依此类推。

第二部分:日本电子工业协会JEIA注册标志。

S—表示已在日本电子工业协会JEIA注册登记的半导体分立器件。

第三部分:用字母表示器件使用材料极性和类型。

常用电子元器件资料

常用电子元器件资料
普通电阻精度分为±5%、±10%、±20% 三种,在电阻标称值后面标明Ⅰ(或J)、Ⅱ(或 K)、Ⅲ(或M)符号,精密电阻的精度用不 同符号标明,精度等级有G(±2%)、F (±1%)、D(±0.5%)、C(±0.2%)等。
TandaSecurity
Service you by heart and soul
电阻的色环标注法
五环色标电阻:表示标称阻值(三 位有效数字)及精度,其中第一、 二、三色环表示有效数字,第四色 环表示应乘倍率,第五色环表示精 度等级。
1234
5
TandaSecurity
Service you by heart and soul
颜色
色码识别法
有效数字
倍率(乘数)
允许偏差

0
TandaSecurity
Service you by heart and soul
热敏电阻器
这个名字是结合热的和电阻两个词而 命名的,热敏电阻器的阻值随温度变 化而变化。
我们生产的LA1400,LA1400A就是 利用热敏电阻的这个特性。温度升高 热敏电阻的阻值降低。
TandaSecurity
TandaSecurity
Service you by heart and soul
贴片电容器
贴片电容体积比较小,除贴片电解电容外其他贴片 电容无法在本体上标识,只能从铭牌上读取信息。
TandaSecurity
Service you by heart and soul
变压器
变压器的电路符号是:T。 变压器常用“QTK”标在元件体上加以识别。 变压器是有极性的,它的第一个管脚通常用
TandaSecurity
Service you by heart and soul

电子元件尺寸

电子元件尺寸

3、 电容器的标示方法
国际电工委员会推荐的标示方法为:p、n、u、m 表示法。具体方法如下:
(1)用 2 ~ 4 位数字表示电容量有效数字,再用字母表示数值的量级,如:
1p2 表示:1.2pF;
2u2 表示:2.2uF
4m7 表示:4.7mF = 4700uF ;
103n 表示:0.103uF
(2)用数码表示,数码一般为三位,前两位为电容量的有效数字,第三位是倍乘数,
点接触二极管的工作频率高,不能承受较高 的电压和通过较大的电流,多用于检波、小电流 整流或高频开关电路。面接触二极管的工作电流 和能承受的功率都较大,但使用的频率较低,多 用于整流、稳压、低频开关电路等方面。
选用整流二极管时,既要考虑正向电压,也 要考虑反向饱和电流和最大反向电压。选用检波 附录图 2.4 万用表欧姆档示意图 二极管时,要求工作频率高,正向电阻小,以保证较高的工作频率,特性曲线要好,避免引 起过大的失真。
2
S 有机实芯 3
N 无机实芯 4
J
金属膜
5
Y
氧化膜
6
C
沉积膜
7
I 玻璃釉膜 8
P
硼酸膜
9
U
硅酸膜
G
X
线绕
T
M
压敏
W
G
光敏
D
R
热敏
B
普通 超高频
高阻 高温 — 精密 高压 特殊 高功率 可调 — —
温度补偿用
普通 — — — — 精密 特殊函数 特殊 — — 微调 多圈 —
同,仅性能指标、 尺寸大小有区别, 但基本不影响互 换使用的产品,给 同一序号;若性能 指标、尺寸大小明 显影响互换时,则 在序号后面用大 写字母作为区别 代号。

电子电路符号大全

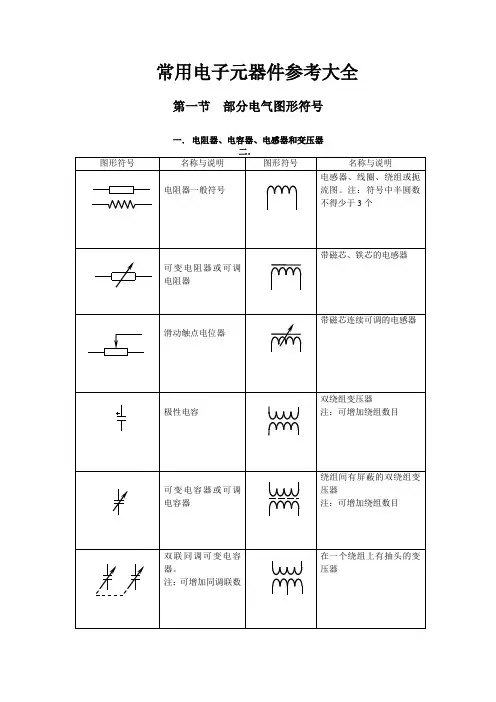

电子电路符号大全

常用电子元器件参考大全第一节部分电气图形符号一.电阻器、电容器、电感器和变压器第二节常用电子元器件型号命名法及主要技术参数一.电阻器和电位器1.电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J7 3第四部分:序号第三部分:类别(精密)第二部分:材料(金属膜)第一部分:主称(电阻器)(2) 多圈线绕电位器W X D 3第四部分:序号第三部分:类别(多圈)第二部分:材料(线绕)第一部分:主称(电位器)2.电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏,或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率,而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率,如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一,不同类型的电阻,阻值范围不同,不同精度的电阻其阻值系列亦不同。

根据国家标准,常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3.电阻器的标志内容及方法(1)文字符号直标法:用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,额定功率、允许误差等级等。

符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值,其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω,2K7表示2.7kΩ,RJ71-0.125-5k1-II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知,它是精密金属膜电阻器,额定功率为1/8W,标称阻值为5.1kΩ,允许误差为±10%。

(2)色标法:色标法是将电阻器的类别及主要技术参数的数值用颜色(色环或色点)标注在它的外表面上。

色标电阻(色环电阻)器可分为三环、四环、五环三种标法。

其含义如图1和图2所示。

三色环电阻器的色环表示标称电阻值(允许误差均为±20%)。

电子元器件参数

电子元器件参数

电容器电容量的基本单位是法,用字母F表示。因为实际中 的电容器的容量往往比1F小得多,所以电路中常用的单位有微 法(μF)、纳法(nF)和皮法(pF)等,
其关系是: 1法=106微法 1微法=103纳法=106皮法 2.电路图形符号和电容器的作用
(1)电容器的图形符号如图1所示
(2)电容器的作用 在电子电路中,电容器通常具有滤波、旁路和耦合等功能。
表1 电容器的精度等级
2.电容器的额定工作电压 额定工作电压是指电容器在规定的温度范围内,能够连续
可靠工作的最高点压,有时又分为额定直流工作电压和额定交 流工作电压。额定工作电压的大小与电容器所用介质和环境温 度有关。环境温度不同,电容器能承受的最高工作电压也不同。 选用电容器时,要根据其工作电压的大小,选择额定工作电压 大于实际工作电压的电容器,以保证电容器不被击穿。常用的 固定电容工作电压有6.3V、10V、16V、25V、50V、63V、 100V、400V、500V、630V、1000V、2500V。耐压值一般直 接标称在电容器上,但有些电解电容的耐压采用色标法的,位 置靠近正极引出线的根部.。
电力电容器分为并联电容器(其中低压产品——低压自愈 式并联电容器另列)、耦合电容器、电容式电压互感器 (CVT)及交流滤波电容器等。常用电力电容器的实物图、 特点及应用如表1所示
表1 常用电力电容器的实物图、特点及应用
四、电容器的主要参数
电容器的主要参数有标称容量与允许偏差、额定工作电压、 绝缘电阻、温度系数、电容器损耗和频率特性等。
5.电容器的分布参数 实际中的电容器与“理想”电容器不同,“实际”电容
器由于其封装、材料等方面的影响,使其只具备电感、电阻 的一个附加特性。
单片陶瓷电容器具有很低的等效串联电感,即具备很宽 的退耦频段,所以比较适合用作高频电路的退耦电容。

常用电子元器件型号命名法及主要技术参数

常用电子元器件型号命名法及主要技术参数

常用电子元器件参考资料第一节部分电气图形符号一.电阻器、电容器、电感器和变压器二.半导体管三.其它电气图形符号第二节常用电子元器件型号命名法及主要技术参数一.电阻器和电位器1.电阻器和电位器的型号命名方法表1 电阻器型号命名方法示例:(1)精密金属膜电阻器R J 7 3第四部分:序号第三部分:类别(精密)第二部分:材料(金属膜)第一部分:主称(电阻器)(2) 多圈线绕电位器W X D 3第四部分:序号第三部分:类别(多圈)第二部分:材料(线绕)第一部分:主称(电位器)2.电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏,或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率,而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率,如表2所示。

表2 电阻器的功率等级(2) 标称阻值阻值是电阻的主要参数之一,不同类型的电阻,阻值围不同,不同精度的电阻其阻值系列亦不同。

根据国家标准,常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

表3 标称值系列表中数值再乘以10,其中n为正整数或负整数。

(3) 允许误差等级表4 电阻的精度等级3.电阻器的标志容及方法(1)文字符号直标法:用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,额定功率、允许误差等级等。

符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值,其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω,2K7表示2.7kΩ,表5RJ71-0.125-5k1-II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知,它是精密金属膜电阻器,额定功率为1/8W,标称阻值为5.1kΩ,允许误差为±10%。

(2)色标法:色标法是将电阻器的类别及主要技术参数的数值用颜色(色环或色点)标注在它的外表面上。

常用元器件主要参数

常用元器件主要参数

常用元器件‎主要参数电阻容差:通用场合选‎用1%精读,当有特殊要‎求比如输出‎电压精度要‎求时选用更‎小的选择比率:当阻值不是‎很重要时,比如分压器‎,以减少电路‎中不同阻值‎种类数目以‎实现大批量‎采购节约成‎本最大电压:电阻其实也‎可以被击穿‎,高压应用时‎要注意温度系数:大多数电阻‎都有很小的‎温度系数(50~250pp‎m每度),电阻发热时‎,线绕电阻的‎温度系数会‎有较大变化额定功率:一般电阻功‎耗为额定值‎一半脉冲功率:在较短时间‎内,线绕电阻可‎以承受远大‎于其额定功‎率的冲击,但非线绕电‎阻不行电容铝电解电容‎大容量小体‎积钽电容中等电容量‎陶瓷电容定时与信号‎电路多层陶瓷电‎容低ESR场‎合塑胶电容高dv/dt场合容差:典型值正负‎20%,电解电容还‎要差好多ESR:等效串联电‎阻,设计大容量‎滤波器时E‎S R比容量‎重要老化:“电源寿命1‎000h”实际就是对‎电解电容电‎容而言,如果把电源‎放到实际温‎度条件或者‎工作几年就‎要选择200‎0h到50‎00h肖特基二极‎管常用在整流‎器中,正向导通电‎压小,没有反向恢‎复时间整流二极管‎反向恢复:二极管正向‎导通后在很‎短时间内能‎够反向流过‎电流这段时‎间叫反向恢‎复时间,这对变换器‎的效率非常不利‎但并不是越‎快越好,会产生快速‎的电压电流‎尖锋晶体管(BJT)脉冲电流:一般BJT‎上不会提到‎脉冲电流(除非专为电‎源设计),取额定直流‎电流的两倍‎放大倍数:一般假定为‎10,不管手册数‎据如何晶体管(MOSFE‎T)功率损耗:导通损耗+门极充电损‎耗+开关导通损‎导通损耗:当MOSF‎E T全部导‎通时漏源极‎之间存在一‎个电阻,导通损耗大‎小取决于管‎中电流大小‎,而且电阻随温升增大‎门极充电损‎耗:由于MOS‎F ET有一‎个相当大的‎等效门极电‎容引起开关导通损‎:在开通或关‎断转换的任‎何时候,晶体管上同‎时既有电压‎又有电流产‎生功率损耗‎最大门极电‎压:通常20V‎电阻型号命‎名方法分类及主要‎特性参数等‎导电体对电‎流的阻碍作‎用称着电阻‎,用符号R表‎示,单位为欧姆‎、千欧、兆欧,分别用Ω、KΩ、MΩ表示。

10种常见元器件

10种常见元器件

一、电阻电阻器(Resistor)在日常生活中一般直接称为电阻。

是一个限流元件,将电阻接在电路中后,电阻器的阻值是固定的一般是两个引脚,它可限制通过它所连支路的电流大小。

阻值不能改变的称为固定电阻器。

阻值可变的称为电位器或可变电阻器。

理想的电阻器是线性的,即通过电阻器的瞬时电流与外加瞬时电压成正比。

用于分压的可变电阻器。

在裸露的电阻体上,紧压着一至两个可移金属触点。

触点位置确定电阻体任一端与触点间的阻值。

端电压与电流有确定函数关系,体现电能转化为其他形式能力的二端器件,用字母R 来表示,单位为欧姆Ω。

实际器件如灯泡,电热丝,电阻器等均可表示为电阻器元件。

电阻元件的电阻值大小一般与温度,材料,长度,还有横截面积有关,衡量电阻受温度影响大小的物理量是温度系数,其定义为温度每升高1℃时电阻值发生变化的百分数。

电阻的主要物理特征是变电能为热能,也可说它是一个耗能元件,电流经过它就产生内能。

电阻在电路中通常起分压、分流的作用。

对信号来说,交流与直流信号都可以通过电阻电阻的型号命名方法:国产电阻器的型号由四部分组成(不适用敏感电阻)第一部分:主称,用字母表示,表示产品的名字。

如R表示电阻,W表示电位器。

第二部分:材料,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等例如:R T 1 1 型普通碳膜电阻a1}国际电阻都是以R开头,前面2个字母表示电阻的系列名称。

RC表示一般厚膜电阻,例如:RC0402JR-07100KL;RL表示低阻值电阻,如RL0603JR-070R12L;RT表示高精密厚膜电阻;RJ表示薄膜电阻;RV表示高压电阻。

电子元器件型号命名规则

电子元器件型号命名规则

电子元器件型号命名规则2,电容器5,半导体二、三极管一、中国半导体器件型号命名方法半导体器件型号由五部分(场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分)组成。

五个部分的意义分别如下:第一部分:用数字表示半导体器件有效电极数目。

2-二极管、3-三极管第二部分:用汉语拼音字母表示半导体器件的材料和极性。

表示二极管时:A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。

表示三极管时:A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。

第三部分:用汉语拼音字母表示半导体器件的内型。

P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(f<3MHz,Pc<1W)、G-高频小功率管(f>3MHz,Pc<1W)、D-低频大功率管(f<3MHz,Pc>1W)、A-高频大功率管(f>3MHz,Pc>1W)、T-半导体晶闸管(可控整流器)、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。

第四部分:用数字表示序号第五部分:用汉语拼音字母表示规格号例如:3DG18表示NPN型硅材料高频三极管。

二、日本半导体分立器件型号命名方法日本生产的半导体分立器件,由五至七部分组成。

通常只用到前五个部分,其各部分的符号意义如下:第一部分:用数字表示器件有效电极数目或类型。

0-光电(即光敏)二极管三极管及上述器件的组合管、1-二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、┄┄依此类推。

第二部分:日本电子工业协会JEIA注册标志。

S-表示已在日本电子工业协会JEIA注册登记的半导体分立器件。

第三部分:用字母表示器件使用材料极性和类型。

常用电子元器件介绍

常用电子元器件介绍

常用电子元器件介绍电子元件知识——电阻器电阻:导电体对电流的阻碍作用称为电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、KΩ、MΩ表示。

电阻的型号命名方法:国产电阻器的型号由四部分组成(不适用敏感电阻)①主称②材料③分类④序号电阻器的分类:①线绕电阻器②薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器③实心电阻器④敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

※电阻器阻值标示方法:1、直标法:用数字和单位符号在电阻器表面标出阻值,其允许误差直接用百分数表示,若电阻上未注偏差,则均为±20%。

2、文字符号法:用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号:DFGJKM允许偏差分别为:±0.5%±1%±2%±5%±10%±20%3、数码法:在电阻器上用三位数码表示标称值的标志方法。

数码从左到右,第一、二位为有效值,第三位为指数,即零的个数,单位为欧。

偏差通常采用文字符号表示。

4、色标法:用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%当电阻为四环时,最后一环必为金色或银色,前两位为有效数字,第三位为乘方数,第四位为偏差。

当电阻为五环时,最後一环与前面四环距离较大。

前三位为有效数字,第四位为乘方数,第五位为偏差。

贴片电阻的阻值识别:(在通常的贴片电阻电阻表面都标识数字,或用字母来表示,阻值数法如下。

电子元器件的识别与测量

电子元器件的识别与测量

常用电子元件的识别及测试1.电阻器和电位器的型号命名法表10.1 电阻器和电位器的型号命名法第一部分第二部分第三部分第四部分用字母表示主体用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义R W 电阻器电位器TPUCHIJYSNXRGM碳膜硼碳膜硅碳膜沉积膜合成膜玻璃釉膜金属膜氧化膜有机实芯无机实芯线绕热敏光敏压敏1、2345789GTXLWD普通超高频高阻高温精密电阻器——高压电位器——特殊函数特殊高功率可调小型测量用微调多圈包括:额定功率阻值允许误差精度等级例如1:型号RJ71-0.25-3.3KΩ-I的精密金属膜电阻器,含义为:例如2:22 kΩ单联合成碳膜电位器3. 电阻器和电位器的主要性能指标3. 电阻器和电位器的主要性能指标(1). 固定电阻器的主要参数1〕额定功率指电阻器在规定的环境温度和湿度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许消耗的最大功率。

2〕标称阻值及允许误差电阻器的阻值和误差有三种标注方法:•直标法是将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。

•文字符号法是将需要标出的主要参数与技术性能用文字、数字符号两者有规律地组合起来标志在电阻器上。

如0.1Ω标注为Ω1,3.3Ω标为3Ω3,4.7kΩ标为4k7,10M Ω标注为10M等。

•色标法〔又称色环表示法〕是用不同颜色的色环来表示电阻器的阻值及误差等级。

3〕最高工作电压指电阻器长期工作不发生过热或电击穿的工作电压限度。

( 2) 电位器的主要参数电位器的主要参数除了与电阻器相同的标称阻值、额定功率外,还有:1〕阻值变化规律常用的电位器阻值变化规律有直线式〔X〕、指数式〔Z〕、对数式〔D〕三种。

2〕滑动噪声电位器的接触刷在电阻体上移动时,除了有用信号外还有起伏不定的噪声信号〔可用示波器观测到〕,这就是电位器的滑动噪声。

滑动噪声应在一定的范围内,否则影响电子设备的正常工作。

常用电子元器件命名 表示图形 主要技术参数

常用电子元器件命名 表示图形 主要技术参数

常用电子元器件参考资料部分电气图形符号一.电阻器、电容器、电感器和变压器二.半导体管三.其它电气图形符号常用电子元器件型号命名法及主要技术参数一.电阻器和电位器1.电阻器和电位器的型号命名方法示例:(1)精密金属膜电阻器R J7 3第四部分:序号第三部分:类别(精密)第二部分:材料(金属膜)第一部分:主称(电阻器)(2) 多圈线绕电位器W X D 3第四部分:序号第三部分:类别(多圈)第二部分:材料(线绕)第一部分:主称(电位器)2.电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏,或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率,而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率,如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一,不同类型的电阻,阻值范围不同,不同精度的电阻其阻值系列亦不同。

根据国家标准,常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3.电阻器的标志内容及方法(1)文字符号直标法:用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,额定功率、允许误差等级等。

符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值,其文字符号所表示的单位如表5所示。

如1R5表示1.5Ω,2K7表示2.7kΩ,表5例如:RJ71-0.125-5k1-II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知,它是精密金属膜电阻器,额定功率为1/8W,标称阻值为5.1kΩ,允许误差为±10%。

(2)色标法:色标法是将电阻器的类别及主要技术参数的数值用颜色(色环或色点)标注在它的外表面上。

色标电阻(色环电阻)器可分为三环、四环、五环三种标法。

其含义如图1和图2所示。

标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数允许误差图1 两位有效数字阻值的色环表示法三色环电阻器的色环表示标称电阻值(允许误差均为±20%)。

常见电子元器件命名规则

常见电子元器件命名规则

电子元器件命名规则MAXIM 专有产品型号命名MAX XXX (X) X X X1 2 3 4 5 61.前缀: MAXIM公司产品代号2.产品字母后缀:三字母后缀:C=温度范围; P=封装类型; E=管脚数四字母后缀:B=指标等级或附带功能; C=温度范围;P=封装类型; I=管脚数3.指标等级或附带功能:A表示5%的输出精度,E表示防静电4 .温度范围:C= 0℃ 至70℃(商业级)I =-20℃ 至+85℃(工业级)E =-40℃ 至+85℃(扩展工业级)A = -40℃至+85℃(航空级)M =-55?至+125℃(军品级)5.封装形式:A SSOP(缩小外型封装) Q PLCCB CERQUAD R 窄体陶瓷双列直插封装C TO-220, TQFP(薄型四方扁平封装) S 小外型封装D 陶瓷铜顶封装 T TO5,TO-99,TO-100E 四分之一大的小外型封装 U TSSOP,μMAX,SOTF 陶瓷扁平封装 H 模块封装, SBGA W 宽体小外型封装(300mil) J CERDIP (陶瓷双列直插) X SC-70(3脚,5脚,6脚) K TO-3 塑料接脚栅格阵列 Y 窄体铜顶封装L LCC (无引线芯片承载封装) Z TO-92MQUADM MQFP (公制四方扁平封装) / D裸片N 窄体塑封双列直插 / PR 增强型塑封P 塑料 / W 晶圆6.管脚数量:A:8 J:32 K:5,68 S:4,80B:10,64 L:40 T:6,160C:12,192 M:7,48 U:60D:14 N:18 V:8(圆形)E:16 O:42 W:10(圆形)F:22,256 P:20 X:36G:24 Q:2,100 Y:8(圆形)H:44 R:3,84 Z:10(圆形)I:28AD 常用产品型号命名单块和混合集成电路XX XX XX X X X1 2 3 4 51.前缀:AD模拟器件 HA 混合集成A/D HD 混合集成D/A2.器件型号3.一般说明:A 第二代产品,DI 介质隔离,Z 工作于±12V4.温度范围/性能(按参数性能提高排列):I、J、K、L、M 0℃至70℃A、B、C-25℃或-40℃至85℃S、T、U -55℃至125℃5.封装形式:D 陶瓷或金属密封双列直插R 微型“SQ”封装E 陶瓷无引线芯片载体RS 缩小的微型封装F 陶瓷扁平封装S 塑料四面引线扁平封装G 陶瓷针阵列 ST 薄型四面引线扁平封装H 密封金属管帽 T TO-92型封装J J形引线陶瓷封装U 薄型微型封装M 陶瓷金属盖板双列直插 W 非密封的陶瓷/玻璃双列直插N 料有引线芯片载体Y 单列直插Q 陶瓷熔封双列直插Z 陶瓷有引线芯片载体P 塑料或环氧树脂密封双列直插高精度单块器件XXX XXXX BI E X /8831 2 3 4 5 61.器件分类: ADC A/D转换器 OP 运算放大器AMP 设备放大器PKD 峰值监测器BUF 缓冲器 PM PMI二次电源产品CMP 比较器 REF 电压比较器DAC D/A转换器 RPT PCM线重复器JAN Mil-M-38510 SMP 取样/保持放大器LIU 串行数据列接口单元SW 模拟开关MAT 配对晶体管SSM 声频产品MUX 多路调制器TMP 温度传感器2.器件型号3.老化选择4.电性等级5.封装形式:H 6腿TO-78 S 微型封装J 8腿TO-99 T 28腿陶瓷双列直插K 10腿TO-100 TC 20引出端无引线芯片载体P 环氧树脂B双列直插V 20腿陶瓷双列直插PC 塑料有引线芯片载体X 18腿陶瓷双列直插Q 16腿陶瓷双列直插 Y 14腿陶瓷双列直插R 20腿陶瓷双列直插 Z 8腿陶瓷双列直插RC 20引出端无引线芯片载体6.军品工艺ALTERA 产品型号命名XXX XXX X X XX X1 2 3 4 5 61.前缀: EP 典型器件EPC 组成的EPROM器件EPF FLEX 10K或FLFX 6000系列、FLFX 8000系列EPM MAX5000系列、MAX7000系列、MAX9000系列EPX 快闪逻辑器件2.器件型号3.封装形式:D 陶瓷双列直插 Q 塑料四面引线扁平封装P 塑料双列直插R 功率四面引线扁平封装S 塑料微型封装 T 薄型J形引线芯片载体J 陶瓷J形引线芯片载体 W 陶瓷四面引线扁平封装L 塑料J形引线芯片载体 B 球阵列4.温度范围: C ℃至70℃,I -40℃至85℃,M -55℃至125℃5.腿数6.速度ATMEL 产品型号命名AT XX X XX XX X X X1 2 3 4 5 61.前缀:ATMEL公司产品代号2.器件型号3.速度4.封装形式:A TQFP封装 P 塑料双列直插B 陶瓷钎焊双列直插Q 塑料四面引线扁平封装C 陶瓷熔封R 微型封装集成电路D 陶瓷双列直插S 微型封装集成电路F 扁平封装T 薄型微型封装集成电路G 陶瓷双列直插,一次可编程U 针阵列J 塑料J形引线芯片载体 V 自动焊接封装K 陶瓷J形引线芯片载体W 芯片L 无引线芯片载体 Y 陶瓷熔封M 陶瓷模块 Z 陶瓷多芯片模块N 无引线芯片载体,一次可编程5.温度范围:C 0℃至70℃, I -40℃至85℃, M -55℃至125℃6.工艺:空白标准/883 Mil-Std-883, 完全符合B级B Mil-Std-883,不符合B级BB 产品型号命名XXX XXX (X) X X X1 2 3 4 5 6DAC 87 X XXX X /883B7 81.前缀:ADC A/D转换器MPY 乘法器ADS 有采样/保持的A/D转换器OPA 运算放大器DAC D/A转换器 PCM 音频和数字信号处理的A/D和D/A转换器DIV 除法器 PGA 可编程控增益放大器INA 仪用放大器 SHC 采样/保持电路ISO 隔离放大器 SDM 系统数据模块MFC 多功能转换器 VFC V/F、F/V变换器MPC 多路转换器 XTR 信号调理器2.器件型号3.一般说明:A 改进参数性能 L 锁定Z + 12V电源工作 HT 宽温度范围4.温度范围:H、J、K、L 0℃至70℃A、B、C -25℃至85 ℃R、S、T、V、W -55℃至125℃5.封装形式:L 陶瓷芯片载体 H 密封陶瓷双列直插M 密封金属管帽 G 普通陶瓷双列直插N 塑料芯片载体 U 微型封装P 塑封双列直插6.筛选等级: Q 高可靠性 QM 高可靠性,军用7.输入编码:CBI 互补二进制输入COB 互补余码补偿二进制输入CSB 互补直接二进制输入CTC 互补的两余码8.输出: V 电压输出 I 电流输出CYPRESS 产品型号命名XXX 7 C XXX XX X X X1 2 3 4 5 61.前缀: CY Cypress公司产品, CYM 模块, VIC VME总线2.器件型号:7C128 CMOS SRAM 7C245 PROM7C404 FIFO 7C9101 微处理器3.速度:A 塑料薄型四面引线扁平封装 V J形引线的微型封装B 塑料针阵列 U 带窗口的陶瓷四面引线扁平封装 D 陶瓷双列直插 W 带窗口的陶瓷双列直插F 扁平封装 X 芯片G 针阵列 Y 陶瓷无引线芯片载体H 带窗口的密封无引线芯片载体 HD 密封双列直插J 塑料有引线芯片载体K 陶瓷熔封 HV 密封垂直双列直插L 无引线芯片载体 PF 塑料扁平单列直插P 塑料 PS 塑料单列直插Q 带窗口的无引线芯片载体 PZ 塑料引线交叉排列式双列直插 R 带窗口的针阵列 E 自动压焊卷S 微型封装IC T 带窗口的陶瓷熔封 N 塑料四面引线扁平封装5.温度范围:C 民用(0℃至70℃)I 工业用(-40℃至85℃)M 军谩(-55℃至125℃)6.工艺: B 高可靠性HITACHI 常用产品型号命名XX XXXXX X X1 2 3 41.前缀:HA 模拟电路 HB 存储器模块HD 数字电路 HL 光电器件(激光二极管/LED)HM 存储器(RAM) HR光电器件(光纤)HN 存储器(NVM)PF RF功率放大器HG 专用集成电路2.器件型号3.改进类型4.封装形式:P 塑料双列 PG 针阵列C 陶瓷双列直插 S 缩小的塑料双列直插CP 塑料有引线芯片载体 CG 玻璃密封的陶瓷无引线芯片载体FP 塑料扁平封装 G 陶瓷熔封双列直插SO 微型封装INTERSIL 产品型号命名XXX XXXX X X X X1 2 3 4 5 61.前缀: D 混合驱动器 G 混合多路FETICL 线性电路 ICM 钟表电路IH 混合/模拟门 IM 存储器AD 模拟器件 DG 模拟开关DGM 单片模拟开关 ICH 混合电路MM 高压开关 NE/SE SIC产品2.器件型号3.电性能选择4.温度范围:A -55℃至125℃,B -20℃至85℃,C 0℃至70℃ I -40℃至125℃,M -55℃至125℃5.封装形式:A TO-237型 L 无引线陶瓷芯片载体B 微型塑料扁平封装P 塑料双列直插C TO-220型 S TO-52型D 陶瓷双列直插T TO-5、TO-78、TO-99、TO-100型E TO-8微型封装 U TO-72、TO-18、TO-71型F 陶瓷扁平封装V TO-39型H TO- 66型 Z TO-92型I 16脚密封双列直插 /W 大圆片J 陶瓷双列直插/D 芯片K T O-3型 Q 2引线金属管帽6.管脚数:A 8,B 10,C 12,D 14,E 16,F 22,G 24,H 42, I 28, J 32, K 35, L 40, M 48, N 18,P 20, Q 2, R 3, S 4, T 6, U 7,V 8(引线间距0.2"",绝缘外壳)W 10(引线间距0.23"",绝缘外壳)Y 8(引线间距0.2"",4脚接外壳)Z 10(引线间距0.23"",5脚接外壳)NEC 常用产品型号命名μP X XXXX X1 2 3 41.前缀2.产品类型:A 混合元件 B 双极数字电路,C 双极模拟电路D 单极型数字电路3.器件型号:4.封装形式:A 金属壳类似TO-5型封装 J 塑封类似TO-92型B 陶瓷扁平封装 M 芯片载体C 塑封双列 V 立式的双列直插封装D 陶瓷双列 L 塑料芯片载体G 塑封扁平 K 陶瓷芯片载体H 塑封单列直插 E 陶瓷背的双列直插国外IC芯片命名规则(二)2010-10-9 7:46:00MICROCHIP 产品型号命名PIC XX XXX XXX (X) -XX X /XX1 2 3 4 5 61. 前缀: PIC MICROCHIP公司产品代号2. 器件型号(类型):C CMOS电路 CR CMOS ROMLC 小功率CMOS电路LCS 小功率保护AA 1.8V LCR 小功率CMOS ROMLV 低电压 F 快闪可编程存储器HC 高速CMOS FR FLEX ROM3.改进类型或选择4.速度标示:-55 55ns, -70 70ns, -90 90ns, -10 100ns, -12 120ns-15 150ns -17 170ns, -20 200ns, -25 250ns, -30 300ns晶体标示:LP 小功率晶体,RC 电阻电容,XT 标季 /振荡器HS 高速晶体频率标示:-20 2MHZ, -04 4MHZ, -10 10MHZ, -16 16MHZ-20 20MHZ,-25 25MHZ,-33 33MHZ5.温度范围:空白0℃至70℃,I -45℃至85℃, E -40℃至125℃6.封装形式:L PLCC封装JW 陶瓷熔封双列直插,有窗口P 塑料双列直插PQ 塑料四面引线扁平封装W 大圆片SL 14腿微型封装-150milJN 陶瓷熔封双列直插,无窗口 SM 8腿微型封装-207milSN 8腿微型封装-150 mil VS 超微型封装8mm×13.4mmSO 微型封装-300 mil ST 薄型缩小的微型封装-4.4mm SP 横向缩小型塑料双列直插 CL 68腿陶瓷四面引线,带窗口SS 缩小型微型封装 PT 薄型四面引线扁平封装TS 薄型微型封装8mm×20mm TQ 薄型四面引线扁平封装ST 产品型号命名普通线性、逻辑器件MXXX XXXXX XX X X1 2 3 4 51.产品系列:74AC/ACT 先进CMOSHCF4XXX M74HC 高速CMOS2.序列号3.速度4.封装: BIR,BEY 陶瓷双列直插M,MIR 塑料微型封装5.温度普通存贮器件XX X XXXX X XX X XX1 2 3 4 5 6 71.系列:ET21 静态RAM ETL21 静态RAMETC27 EPROM MK41 快静态RAMMK45 双极端口FIFO MK48 静态RAMTS27 EPROM S28 EEPROMTS29 EEPROM2.技术:空白…NMOS C…CMOS L…小功率3.序列号4.封装:C 陶瓷双列 J 陶瓷双列N 塑料双列 Q UV窗口陶瓷熔封双列直插5.速度6.温度:空白0℃~70℃ E -25℃~70℃V -40℃~85℃ M -55℃~125℃7.质量等级:空白标准B/B MIL-STD-883B B级存储器编号(U.V EPROM和一次可编程OTP)M XX X XXX X X XXX X X1 2 3 4 5 6 7 81.系列:27…EPROM 87…EPROM锁存2.类型:空白…NMOS,C…CMOS,V…小功率 3.容量:64…64K位(X8)256…256K位(X8)512…512K位(X8)1001…1M位(X8)101…1M位(X8)低电压1024…1M位(X8)2001…2M位(X8)201…2M位(X8)低电压4001…4M位(X8)401…4M位(X8)低电压4002…4M位(X16)801…4M位(X8)161…16M位(X8/16)可选择160…16M位(X8/16)4.改进等级5.电压范围:空白 5V +10%Vcc, X 5V +10%Vcc6.速度:55 55n,60 60ns,70 70ns,80 80ns90 90ns, 100/10 100 n120/12 120 ns,150/15 150 ns200/20 200 ns,250/25 250 ns7.封装:F 陶瓷双列直插(窗口)L 无引线芯片载体(窗口)B 塑料双列直插C 塑料有引线芯片载体(标准)M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体(低电压)8.温度: 1 0℃~70℃, 6 -40℃~85℃, 3 -40℃~125℃快闪EPROM的编号M XX X A B C X X XXX X X1 2 3 4 5 6 7 8 9 101.电源2.类型: F 5V +10%, V 3.3V +0.3V3.容量: 1 1M, 2 2M, 3 3M,8 8M,16 16M4.擦除:0 大容量 1 顶部启动逻辑块2 启动逻辑块 4 扇区5.结构:0 ×8/×16可选择, 1 仅×8, 2 仅×166.改型:空白 A7.Vcc:空白 5V+10%Vcc X +5%Vcc8.速度:60 60ns,70 70ns, 80 80ns,90 90ns100 100ns,120 120ns,150 150ns,200 200ns9.封装:M 塑料微型封装N 薄型微型封装,双列直插C/K 塑料有引线芯片载体 B/P 塑料双列直插10.温度:1 0℃~70℃, 6 -40℃~85℃, 3 -40℃~125℃仅为3V和仅为5V的快闪EPROM编号M XX X XXX X XXX X X1 2 3 4 5 6 71.器件系列: 29 快闪2.类型: F 5V单电源V 3.3单电源3.容量:100T (128K×8.64K×16)顶部块,100B (128K×8.64K×16)底部块 200T (256K×8.64K×16)顶部块,200B (256K×8.64K×16)底部块 400T (512K×8.64K×16)顶部块,400B (512K×8.64K×16)底部块 040 (12K×8)扇区,080 (1M×8)扇区016 (2M×8)扇区4.Vcc:空白 5V+10%Vcc, X +5%Vcc5.速度:60 60ns,70 70ns, 80 80ns90 90ns, 120 120ns6.封装:M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体P 塑料双列直插7.温度: 1 0℃~70℃, 6 -40℃~85℃, 3 -40℃~125℃串行EEPROM的编号ST XX XX XX X X X1 2 3 4 5 61.器件系列:24 12C ,25 12C(低电压),93 微导线95 SPI总线 28 EEPROM2.类型/工艺:C CMOS(EEPROM) E 扩展I C总线W 写保护士 CS 写保护(微导线)P SPI总线 V 低电压(EEPROM)3.容量:01 1K 02 2K,04 4K,08 8K16 16K,32 32K, 64 64K4.改型:空白 A、 B、 C、 D5.封装:B 8腿塑料双列直插M 8腿塑料微型封装ML 14腿塑料微型封装6.温度:1 0℃~70℃ 6 -40℃~85℃ 3 -40℃~125℃微控制器编号ST XX X XX X X1 2 3 4 5 61.前缀2.系列: 62 普通ST6系列63 专用视频ST6系列72 ST7系列90 普通ST9系列92 专用ST9系列10 ST10位系列20 ST20 32位系列3.版本:空白 ROM T OTP(PROM)R ROMless P 盖板上有引线孔E EPROMF 快闪4.序列号5.封装:B 塑料双列直插 D 陶瓷双列真插F 熔封双列直插M 塑料微型封装S 陶瓷微型封装CJ 塑料有引线芯片载体K 无引线芯片载体L 陶瓷有引线芯片载体QX 塑料四面引线扁平封装 G 陶瓷四面扁平封装成针阵列R 陶瓷什阵列T 薄型四面引线扁平封装6.温度范围:1.5 0℃~70℃(民用) 2 -40℃~125℃(汽车工业)61 -40℃~85℃(工业) E -55℃~125℃XICOR 产品型号命名X XXXXX X X X (-XX)1 2 3 4 5 6EEPOT X XXXX X X X1 2 7 3 4串行快闪 X XX X XXX X X -X1 2 3 4 81.前缀2.器件型号3.封装形式:D 陶瓷双列直插P 塑料双列直插E 无引线芯片载体R 陶瓷微型封装F 扁平封装S 微型封装J 塑料有引线芯片载体T 薄型微型封装K 针振列 V 薄型缩小型微型封装L薄型四面引线扁平封装X 模块M 公∑微型封装 Y 新型卡式4.温度范围:空白标准, B B级(MIL-STD-883),E -20℃至85℃I -40℃至85℃,M -55℃至125℃5.工艺等级:空白标准, B B级(MIL-STD-883)6.存取时间(仅限EEPROM和NOVRAM):20 200NS, 25 250NS, 空白 300ns, 35 350ns, 45 450ns55 55ns, 70 70ns, 90 90ns, 15 150nsVcc限制(仅限串行EEPROM):空白 4.5V至5.5V,-3 3V至5.5V-2.7 2.7V至5.5V,-1.8 1.8V至5.5V7.端到末端电阻:Z 1KΩ, Y 2KΩ, W 10KΩ,U 50KΩ, T 100KΩ8. Vcc限制:空白 1.8V至3.6V,-5 4.5V至5.5VZILOG 产品型号命名Z XXXXX XX X X X XXXX1 2 3 4 5 6 71.前缀2.器件型号3.速度:空白 2.5MHz, A 4.0MHz, B 6.0MHzH 8.0MHz,L 低功耗的,直接用数字标示4.封装形式:A 极小型四面引线扁平封装 C 陶瓷钎焊D 陶瓷双列直插E 陶瓷,带窗口F 塑料四面引线扁平封装G 陶瓷针阵列H 缩小型微型封装I PCB芯片载体K 陶瓷双列直插,带窗口L 陶瓷无引线芯片载体P 塑料双列直插Q 陶瓷四列S 微型封装V 塑料有引线芯片载体 5.温度范围:E -40℃至100℃, M -55℃至125℃,S 0℃至70 ℃6.环境试验过程:A 应力密封,B 军品级,C 塑料标准,D 应力塑料,E 密封标准。

电子元器件基础知识大全

电子元器件基础知识大全

电子元器件基础知识Ⅰ.电阻导电体对电流的阻碍作用称为电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、KΩ、MΩ表示。

一、电阻的型号命名方法:国产电阻器的型号由四部分组成(不适用敏感电阻)第一部分:主称,用字母表示,表示产品的名字。

如R表示电阻,W表示电位器。

第二部分:材料,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等例如:R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器:无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、电阻器主要特性参数1、标称阻值:电阻器上面所标示的阻值。

2、允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度。

允许误差与精度等级对应关系如下:±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率:在正常的大气压力90-106.6KPa及环境温度为-55℃~+70℃的条件下,电阻器长期工作所允许耗散的最大功率。

线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压:由阻值和额定功率换算出的电压。

【方法】常用电子电路元件器件的识别

【方法】常用电子电路元件器件的识别

【关键字】方法常用电子元器件一、实验目标了解常用电子元器件的识别和主要性能参数二、常用电子元器件介绍(一)电阻器1、电阻器的分类电阻器是电子电路元器件中应用最广泛的一种,在电子设备中约占元件总数的30%以上,其质量的好坏对电路工作的稳定性有极大影响。

电阻器主要用途是稳定和调节电路中的电流和电压,其次还可作为分流器、分压器和消耗电能的负载等。

电阻器按结构可分为固定式和可变式两大类。

固定式电阻器一般称为“电阻”。

由于制作材料和工艺不同,可分为膜式电阻、实芯式电阻、金属线缆电阻(RX)和特殊电阻四种类型。

膜式电阻包括:碳膜电阻RT、金属膜电阻RJ、合成膜电阻RH和氧化膜电阻RY等。

实芯电阻包括:有机实芯电阻RS和无机实芯电阻RN。

特殊电阻包括:MG型光敏电阻和MF型热敏电阻。

可变式电阻器包括:滑线式变阻器和电位器。

其中应用最广泛的是电位器。

电位器是一种具有三个接头的可变电阻器。

其阻值可在一定范围内连续可调。

电位器的分类有以下几种:按电阻体材料分:可分为薄膜和线绕两种。

薄膜又可分为WTX型小型碳膜电位器,WTH型合成碳膜电位器,WS型有机实芯电位器,WHJ型精密合成膜电位器和WHD型多圈合成膜电位器等。

线绕电位器的代号为WX型。

一般线绕电位器的误差不大于+10%,非线绕电位器的误差不大于+2%。

其阻值、误差和型号均标在电位器厂。

按调节机构的运动方式分:有旋转式、直沿式。

按结构分:可分为单联、多联、带开关、不带开关等;开关形式又有旋转式、推拉式、按键式等。

按用途分:可分为普通电位器、精密电位器、功率电位器、微调电位器和专用电位器等。

按阻值随转角变化关系分:又可分为线性和非线性电位器,如图1-l曲线所示。

图1-1 电位器阻值随转角变化曲线它们的特点分别为:X式(直线式):常用于示波器的聚焦电位器和万用表的调零电位器(如MF-20型万用表),其线性精度为+2%、+l%、+03%、+005%。

D式(对数式):常用于电视机的黑白对比度调节电位器,其特点是,先粗调后细调。

电子元器件知识点大全非常详细

电子元器件知识点大全非常详细

第一:基本元件第一节电阻器电阻,英文名resistance,通常缩写为R,它是导体的一种基本性质,与导体的尺寸、材料、温度有关。

欧姆定律说,I=U/R,那么R=U/I,电阻的基本单位是欧姆,用希腊字母“Ω”表示,有这样的定义:导体上加上一伏特电压时,产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上,“电阻”说的是一种性质,而通常在电子产品中所指的电阻,是指电阻器这样一种元件。

师傅对徒弟说:“找一个100欧的电阻来!”,指的就是一个“电阻值”为100欧姆的电阻器,欧姆常简称为欧。

表示电阻阻值的常用单位还有千欧(kΩ),兆欧(MΩ)。

一、电阻器的种类电阻器的种类有很多,通常分为三大类:固定电阻,可变电阻,特种电阻。

在电子产品中,以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类,但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻,还有近年来开始广泛应用的片状电阻。

型号命名很有规律,R代表电阻,T-碳膜,J-金属,X-线绕,是拼音的第一个字母。

在国产老式的电子产品中,常可以看到外表涂覆绿漆的电阻,那就是RT型的。

而红颜色的电阻,是RJ型的。

一般老式电子产品中,以绿色的电阻居多。

为什么呢?这涉及到产品成本的问题,因为金属膜电阻虽然精度高、温度特性好,但制造成本也高,而碳膜电阻特别价廉,而且能满足民用产品要求。

电阻器当然也有功率之分。

常见的是1/8瓦的“色环碳膜电阻”,它是电子产品和电子制作中用的最多的。

当然在一些微型产品中,会用到1/16瓦的电阻,它的个头小多了。

再者就是微型片状电阻,它是贴片元件家族的一员,以前多见于进口微型产品中,现在电子爱好者也可以买到了(做无线窃听器?)二、电阻器的标识这些直接标注的电阻,在新买来的时候,很容易识别规格。

可是在装配电子产品的时候,必须考虑到为以后检修的方便,把标注面朝向易于看到的地方。

所以在弯脚的时候,要特别注意。

在手工装配时,多这一道工序,不是什么大问题,但是自动生产线上的机器没有那么聪明。
