丝杆标准尺寸规格表
丝杆的标准尺寸规格表通常会列出不同直径和螺距的
丝杆，以满足不同的应用需求。
以下是一些常见的丝杆标准尺寸规格：M2丝杠：公称直径为2mm，螺距为0.4mm。
M3丝杠：公称直径为3mm，螺距为0.5mm。
M4丝杠：公称直径为4mm，螺距为0.7mm。
M5丝杠：公称直径为5mm，螺距为0.8mm。
M6丝杠：公称直径为6mm，螺距为1.0mm。
M8丝杠：公称直径为8mm，螺距为1.
25mm。
M10丝杠：公称直径为10mm，螺距为1.5m m。
M12丝杠：公称直径为12mm，螺距为1.75mm。
M16丝杠：公称直径为16mm，螺距为2.0mm。
这些规格表通常会列出不同直径和螺距的丝杆，以满足不同的应用需求。
在选择丝杆时，需要根据具体的应用场景和要求来选择合适的规格。
滚珠丝杠、步进电机的扭矩值及轴承计算(37excel自动计算表格)
计算公式T=9550*P*η/n最高计算公式TL=为克服其重力产生的轴向阻力所须的力矩TL=轴向（重力）阻力值*（一圆周上的升角）距离值（即力*力臂）/机械效率及统一单位系数值=（m*g）*（Ph/2π）/(1000*η）举例为：m=157KG 举例为：Ph=5mm 举例为：V匀=5米/分世界通用值0.00065公斤.米²公斤.米²Kg.m²J值可由solidworks三维图直接查得。
该值举例丝杠总长1.8米，直径25mm;由solidworks三维图J1=5.4/10000公斤.米²；同时本例中：联轴器及本身的转动惯量值忽略不计。
初选滚珠丝杠轴规格d 32.00毫米mm滚珠丝杠回转轴的转动惯量J1初选滚珠丝杠轴长度L 800.00毫米mm水平移动的80KG重的工作台，通过丝杠转换为等效旋转，转动惯量的J2值J20.00040J2值可下图直接查得其计算公式为：通过丝杠J2=m*Ph²/(4*π²*i²)------本例传动比i=1水平及垂直安装的滚珠丝杠副计算项目2-1、垂直安装进给丝杠时进给电机功率值的确定：方法为：依据现场实际需求扭矩值来求步进电机的扭矩值：基本公式为：常取0.7-0.95电主轴最大扭矩时允许的主轴最高转速：Ph 10.00毫米mm 0.109米²/秒g Kg.m²1、电主轴计算：说明单位牛.米电主轴功率： P 千瓦KWN.M 参照洛轴厂样本5.5KW铣削电主轴值得。
单位符号66N.M值，参照洛轴厂样本5.5KW铣削电主轴的输。
电主轴扭矩： T 66数值符号机械效率：η0.955.5匀速运动速度该值举例为：m=157KG重的Z轴上升重量；采用珠丝杠或其他螺旋螺纹5mm螺距，带动其按5米/分向上匀速移动：则通用计算公式为：为克服其重力轴向阻力所须的力矩TL=轴向（重力）阻力值*（一的升角）距离值（即力*力臂）/机械效率及统一单值=（m*g）*（Ph/2π）/(1000*η）工作台重量N.m2.722牛顿.米N.m米/分公斤Kg n最高按其上公式计算得756转/分r/min157.00导程10mm滚珠丝杠或其他螺旋螺纹10mm螺距T=3*[TL（力学相关的阻力力矩）+Ts（牛顿惯性运动学相关的从静止到动态的惯性阻力力矩）]------具体见下：(其中:蓝色底为根据实际取值的--黄色底为公式套算所得的不变的数据)项目符号数值单位单位符号说明力学相关的阻力力矩TL TL m 通常取值0.7～0.95；滚珠丝杠值取0.9V匀 5.00机械传动效率值η牛顿.米Ts值是指：负荷及电机从静止启动，加速至工动速度为：V匀=5米/分。
汉江丝杠样本讲解
汉江丝杠样本讲解HJG-S系列滚珠丝杠副的特点1、HJG-S以欧美及日本等国家常用的结构为基础，发展成自己特有的系列。
结构先进，性能良好，与老结构相比，轴向、径向尺寸都有明显的缩小。
2、HJG-S系列由内、外循环十一种不同结构形式组成，给顾客提供很大的选择空间。
3、HJG-S传动效率高，各种不同结构的滚珠丝杠副其机械效率可达90-95％，比梯形丝杠传动效率高3倍左右，如图4、HJG-S精密滚珠丝杠副均经过精密磨削，精密装配和严格检测，因此可保证很好的运动精度和重复定位精度。
5、HJG-S系列中有增大钢球型、垫片型和变位螺距型消除间隙的预加负荷的方法，特别是采用“变位螺距型”实现了对整体螺母进行预加负荷，增加了滚珠丝杠副的刚度。
6、HJG-S结构先进，加工设备精良，工艺可靠，具有良好的抗振性，因此有较好的极限转速和承载能力。
7、HJG-S系列在润滑与防尘等辅助装置方面，均为用户作了周密的考虑。
8、HJG-S系列已配齐了为生产整个系列所需的全套工装和测试手段，因此，质量优良，价格公道，交货迅速，服务周到。
可承接特殊结构及非标准滚珠丝杠副的加工，并可代客设计。
HJG-S、9．HJG-S 系列滚珠丝杠副系列的组成1、回珠元件形式在HJG-S系列中，C---外循环导管式（如图2）；N---内循环反向器式（如图3）。
2、预如负荷形式在HJG-S系列中，B---变位螺距预加荷式；D---垫片预加负荷式；Z---增大钢球预加负荷式。
3、外形结构特征在HFG-S系列中，Y---圆柱形；F---法兰形；FY---双螺母法兰、圆柱形；V---微形；FDL---大导程形。
)见下表(系列的结构组成形式HJG-S、4．上表列出了HJG-S系列中各类结构的代号及示意图，其具体尺寸及性能参数参阅“HJG-S系列滚珠丝杠副尺寸规格表。
代号含义及实例HJG-S、5．表示法兰凸出导管式，变位螺距预紧，公称直径Φ50mm,导程为6mm，螺母上的负荷滚珠总圈为5圈，精度2级，左旋螺纹，右旋可以不标注。
数控激光切割机设计论文
一般来说,数控切割机床的滚动直线导轨的摩擦力可忽略不计,但滚珠丝杠副,以及齿轮之间的滑动摩擦不能忽略,这些摩擦力矩会影响电机的步距精度。另外由于采取了一系列的消隙、预紧措施,其产生的负载波动应控制在很小的范围。
2.1.3初步确定XY工作台尺寸及估算重量
故本处的Go=（0.2-0.3）， =18.4-27.6N。对照样本参数,这里的Go非常小，选定导程为4的滚珠丝杠副。
3.2 滚珠丝杠副的传动效率
滚珠丝杠副的传动效率为:
式中ψ—滚珠丝杠的螺纹升角
ρ＇—当量摩擦角
根据当量摩擦系数和当量摩擦角关系（见表3.1），前面已经定v=1m/s，材料选择灰铸铁HRC≥45。
KeywordsCNC,laser cutting machine tools, architecture, design
摘要………………………………………………………………………………………Ⅰ
ABSTRACT……………………………………………………………………………………Ⅱ
1 绪论
1.1课题背景
toco13hzu1绪论111课题背景112现实意义113设计任务114总体设计方案分析22机械部分xy工作台及z轴的基本结构设计421xy工作台的设计4211主要设计参数及依据4212xy工作台部件进给系统受力分析4213初步确定xy工作台尺寸及估算重量422z轴随动系统设计53滚珠丝杠传动系统的设计计算631强度计算632滚珠丝杠副的传动效率64直线滚动导轨的选型85步进电机及其传动机构的确定951步进电机的选用9511脉冲当量和步距角9512步进电机上起动力矩的近似计算9513确定步进电机最高工作频率1052齿轮传动机构的确定10521传动比的确定10522齿轮结构主要参数的确定1153步进电机惯性负载的计算116传动系统刚度的讨论1361根据工作台不出现爬行的条件来确定传动系统的刚度1362根据微量进给的灵敏度来确定传动系统刚度137消隙方法与预紧1571消隙方法15711偏心轴套调整法15712锥度齿轮调整法16713双片齿轮错齿调整法1672预紧178数控系统设计1881确定机床控制系统方案1882主要芯片配置18821主要芯片选择18822主要管脚功能18823eprom的选用19824ram的选用2082589c51存储器及io的扩展208268155工作方式查询21827状态查询228288155定时功能22829芯片地址分配2383键盘设计24831键盘定义及功能24832键盘程序设计2484显示器设计28841显示器显示方式的选用28842显示器接口298438155扩展io端口的初始化2985插补原理3086光电隔离电路3187越界报警电路3188总体程序控制32881流程图32882总程序329步进电机接口电路及驱动34结论38参考文献39致谢401绪论11课题背景激光被誉为二十世纪最重大的科学发现之一它刚一问世就引起了材料科学家的高度重视
重型丝杠加工难点攻关
achine Tools/Accessories/Fixture
重型丝杠加工难点攻关
陕西汉江机床有限公司 （汉中 723003） 曾永力 闫笃政 马宇理
前两年我公司承接了两根规格为 160m m × 20mm × 8 700mm 的重型丝杠（见附图）。在此之 前，公司从未承接过这种大规格的滚珠丝杠及轴类 零件的加工，对于此规格的滚珠丝杠，我们首次加 工，加工中技术人员与生产工人共同合作，克服了 重重困难，对关键工序进行了多项技术攻关，终于 按期将产品交付给用户，现将加工中难点攻关总结 如下，以供大家参考，若有不妥之处，望多提出宝 贵意见。
该滚珠丝杠材料采用 GCr15 轴承钢，公称直径
3. 加工难点及主要对策
（1）外磨 本零件精车后总长8.73m、重量达
1.7t ，属于大型零件，对外磨来讲，大直径零件的 在无任何额外动力源的前提下，利用正主轴向 副主轴传递工件的动力，将上一个工件顶入预先设 置的输料路线中，完成细长轴零件的自动收集。该 装置具有结构简单紧凑，可靠性高，成本低，对副 主轴旋转影响小等优点。为双主轴数控纵切机床自 动连续加工提供了有力保障，提高了工作效率。 加工，工件的圆度和径向圆跳动难以保证。外圆磨 削的基准中心孔是零件加工的基准，它的好坏直接 影响到零件的精度，若基准不好，则零件磨削质量 就难以保证。对于如此大的零件，中心孔的精度直 接影响着零件的加工精度，要想达到工件圆度小于 0.01mm，径向圆跳动小于0.02mm的工艺要求，关 键是中心孔的加工，因丝杠直径大，在中心孔机床 上无法进行中心孔的精加工，为保证零件的加工要 求，我们在车床上采用多次研磨中心孔逐步提高其 精度的方法，加工出符合要求的中心孔，完全保证 了后续加工，顺利完成了零件的加工，具体方法如 下：

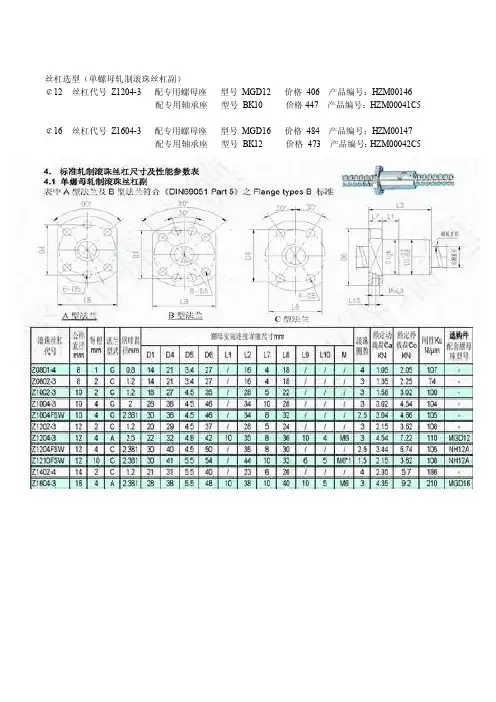

丝杠选型标准件结构尺寸
