系列可控硅查询表

BTA系列可控硅

BTA系列产品型号电流电压触发电流封装形式BTA06-400B 6A 400V 35~50mA TO-220ABBTA06-400BW 6A 400V 50mA TO-220ABBTA06-400C 6A 400V 25mA TO-220ABBTA06-400CW 6A 400V 35mA TO-220ABBTA06-400TW 6A 400V 5mA TO-220ABBTA06-400E 6A 400V 5~10mA TO-220ABBTA06-400D 6A 400V 1~5mA TO-220ABBTA06-400SAP 6A 400V 5~10mA TO-220BTA06-600B 6A 600V 35~50mA TO-220ABBTA06-600BW 6A 600V 50mA TO-220ABBTA06-600C 6A 600V 25mA TO-220ABBTA06-600CW 6A 600V 35mA TO-220ABTA06-600SW 6A 600V 10mA TO-220ABBTA06-600TW 6A 600V 5mA TO-220ABBTA06-600E 6A 600V 5~10mA TO-220ABBTA06-600D 6A 600V 1~5mA TO-220ABBTA06-600SAP 6A 600V 5~10mA TO-220ABBTA06-700B 6A 700V 35~50mA TO-220ABBTA06-700BW 6A 700V 50mA TO-220ABBTA06-700C 6A 700V 25mA TO-220ABBTA06-700CW 6A 700V 35mA TO-220ABBTA06-700SW 6A 700V 10mA TO-220ABBTA06-700TW 6A 700V 5mA TO-220ABBTA06-700E 6A 700V 5~10mA TO-220ABBTA06-700D 6A 700V 1~5mA TO-220ABBTA06-700SAP 6A 700V 5~10mA TO-220ABBTA06-800B 6A 800V 35~50mA TO-220ABBTA06-800BW 6A 800V 50mA TO-220ABBTA06-800C 6A 800V 25mA TO-220ABBTA06-800CW 6A 800V 35mA TO-220ABBTA06-800SW 6A 800V 10mA TO-220ABBTA06-800TW 6A 800V 5mA TO-220ABBTA06-800E 6A 800V 5~10mA TO-220ABBTA06-800D 6A 800V 1~5mA TO-220ABBTA06-800SAP 6A 800V 5~10mA TO-220ABBTA08-400B 8A 400V 35~50mA TO-220ABBTA08-400BW 8A 400V 50mA TO-220ABBTA08-400C 8A 400V 25mA TO-220ABBTA08-400CW 8A 400V 35mA TO-220ABBTA08-400SW 8A 400V 10mA TO-220ABBTA08-400TW 8A 400V 5mA TO-220ABBTA08-400E 8A 400V 5~10mA TO-220AB BTA08-400D 8A 400V 1~5mA TO-220ABBTA08-400SAP 8A 400V 5~10mA TO-220AB BTA08-600B 8A 600V 35~50mA TO-220AB BTA08-600BW 8A 600V 50mA TO-220AB BTA08-600C 8A 600V 25mA TO-220ABBTA08-600CW 8A 600V 35mA TO-220AB BTA08-600SW 8A 600V 10mA TO-220AB BTA08-600TW 8A 600V 5mA TO-220ABBTA08-600E 8A 600V 5~10mA TO-220AB BTA08-600D 8A 600V 1~5mA TO-220ABBTA08-600SAP 8A 600V 5~10mA TO-220AB BTA08-700B 8A 700V 35~50mA TO-220AB BTA08-700BW 8A 700V 50mA TO-220AB BTA08-700C 8A 700V 25mA TO-220ABBTA08-700CW 8A 700V 35mA TO-220AB BTA08-700SW 8A 700V 10mA TO-220AB BTA08-700TW 8A 700V 5mA TO-220ABBTA08-700E 8A 700V 5~10mA TO-220AB BTA08-700D 8A 700V 1~5mA TO-220ABBTA08-700SAP 8A 700V 5~10mA TO-220AB BTA08-800B 8A 800V 35~50mA TO-220AB BTA08-800BW 8A 800V 50mA TO-220AB BTA08-800C 8A 800V 25mA TO-220ABBTA08-800CW 8A 800V 35mA TO-220AB BTA08-800SW 8A 800V 10mA TO-220AB BTA08-800TW 8A 800V 5mA TO-220ABBTA08-800E 8A 800V 5~10mA TO-220AB BTA08-800D 8A 800V 1~5mA TO-220ABBTA08-800SAP 8A 800V 5~10mA TO-220A BTA08-1000B 8A 1000V 35~50mA TO-220AB BTA08-1000BW 8A 1000V 50mA TO-220AB BTA08-1000C 8A 1000V 25mA TO-220AB BTA08-1000CW 8A 1000V 35mA TO-220AB BTA08-1000SW 8A 1000V 10mA TO-220AB BTA08-1000TW 8A 1000V 5mA TO-220AB BTA08-1000E 8A 1000V 5~10mA TO-220AB BTA08-1000D 8A 1000V 1~5mA TO-220AB BTA08-1000SAP 8A 1000V 5~10mA TO-220ABBTA10-400B 10A 400V 35~50mA TO-220AB BTA12-400B 12A 400V 35~50mA TO-220AB BTA16-400B 16A 400V 35~50mA TO-220ABBTA24-600B 25A 600V 35~50mA TO-220ABBTA25-600B 25A 600V 35~50mA TO-220AB BTA25-600BW 25A 600V 50mA TO-220AB BTA26-600B 25A 600V 35~50mA TO-220AB BTA40-600B 40A 600V 35~50mA BTW67 BTA40-600BW 40A 600V 50mA BTW67BTA41-600B 40A 600V 35~50mA BTW67 BTA41-600BW 40A 600V 50mA BTW67BTA140-600 25A 600V 35mA TO-220ABBTA140-800 25A 800V 35mA TO-220ABBTA140B-500 25A 500V 35mA SOT-404BTA140B-600 25A 600V 35mA SOT-404BTA140B-800 25A 800V 35mA SOT-404BTA151-650R 12A 650V 4mA SOT82BTA204-600D 4A 600V 5mA TO-220ABBTA204-600E 4A 600V 10mA TO-220ABBTA204-600F 4A 600V 25mA TO-220ABBTA204-800E 4A 800V 10mA TO-220ABBTA204-600B 4A 600V 50mA TO-220AB BTA204-600C 4A 600V 35mA TO-220AB BTA204S-600B 4A 600V 50mA TO-252/D-PAK BTA204S-600C 4A 600V 35mA TO-252/D-PAK BTA204S-600D 4A 600V 5mA TO-252/D-PAK BTA204S-600E 4A 600V 10mA TO-252/D-PAK BTA204S-600F 4A 600V 25mA TO-252/D-PAK BTA204W-600D 1A 600V 5mA SOT223BTA204W-600E 1A 600V 10mA SOT223BTA204W-600F 1A 600V 25mA SOT223BTA204W-600B 1A 600V 50mA SOT223BTA204W-600C 1A 600V 35mA SOT223BTA204X-600D 4A 600V 5mA TO-220FP BTA204X-600E 4A 600V 10mA TO-220FP BTA204X-600F 4A 600V 25mA TO-220FP BTA208X-600D 8A 600V 5mA TO-220FP BTA208X-600E 8A 600V 10mA TO-220FP BTA208X-600F 8A 600V 25mA TO-220FP BTA208X-800E 8A 800V 10mA TO-220FP BTA208-600D 8A 600V 5mA TO-220ABBTA208-600E 8A 600V 10mA TO-220ABBTA208-600B 8A 600V 50mA TO-220ABBTA208-800B 8A 800V 50mA TO-220ABBTA208S-600B 8A 600V 50mA TO-252/D-PAK BTA208S-800B 8A 800V 50mA TO-252/D-PAK BTA208S-600D 8A 600V 5mA TO-252/D-PAK BTA208S-600E 8A 600V 10mA TO-252/D-PAK BTA208S-600F 8A 600V 25mA TO-252/D-PAK BTA208B-500B 8A 500V 50mA SOT-404BTA208B-600B 8A 600V 50mA SOT-404BTA208B-800B 8A 800V 50mA SOT-404BTA212X-600B 12A 600V 50mA TO-220FPBTA212X-800B 12A 800V 50mA TO-220FPBTA212X-600D 12A 600V 5mA TO-220FPBTA212X-600E 12A 600V 10mA TO-220FPBTA212X-600F 12A 600V 25mA TO-220FPBTA212X-800E 12A 800V 10mA TO-220FPBTA212X-600B 12A 600V 50mA TO-220FPBTA212X-800B 12A 800V 50mA TO-220FPBTA216X-600B 16A 600V 50mA TO-220FPBTA216X-800B 16A 800V 50mA TO-220FPBTA216X-600D 16A 600V 5mA TO-220FPBTA216X-600E 16A 600V 10mA TO-220FPBTA216X-600F 16A 600V 25mA TO-220FPBTA216-600B 16A 600V 50mA TO-220ABBTA216-800B 16A 800V 50mA TO-220ABBTA216-600D 16A 600V 5mA TO-220ABBTA216-600E 16A 600V 10mA TO-220ABBTA216-600F 16A 600V 25mA TO-220ABBTA225-600B 25A 600V 50mA TO-220ABBTA225-800B 25A 800V 50mA TO-220ABBTA225B-600B 25A 600V 50mA TO-263/D2-PAK BTA225B-800B 25A 800V 50mA TO-263/D2-PAKBTA04-400B 4A 400V 35~50mA TO-220BTA04-400BW 4A 400V 50mA TO-220BTA04-400C 4A 400V 25mA TO-220BTA04-400CW 4A 400V 35mA TO-220BTA04-400SW 4A 400V 10mA TO-220BTA04-400TW 4A 400V 5mA TO-220BTA04-400E 4A 400V 5~10mA TO-220BTA04-400D 4A 400V 1~5mA TO-220BTA04-400SAP 4A 400V 5~10mA TO-220BTA04-600B 4A 600V 35~50mA TO-220BTA04-600C 4A 600V 25mA TO-220AB BTA04-600CW 4A 600V 35mA TO-220AB BTA04-600SW 4A 600V 10mA TO-220AB BTA04-600TW 4A 600V 5mA TO-220AB BTA04-600E 4A 600V 5~10mA TO-220AB BTA04-600D 4A 600V 1~5mA TO-220AB BTA04-600SAP 4A 600V 5~10mA TO-220AB BTA04-700B 4A 700V 35~50mA TO-220AB BTA04-700BW 4A 700V 50mA TO-220AB BTA04-700C 4A 700V 25mA TO-220AB BTA04-700CW 4A 700V 35mA TO-220AB BTA04-700SW 4A 700V 10mA TO-220AB BTA04-700TW 4A 700V 5mA TO-220AB BTA04-700E 4A 700V 5~10mA TO-220AB BTA04-700D 4A 700V 1~5mA TO-220AB BTA04-700SAP 4A 700V 5~10mA TO-220AB BTA04-800B 4A 800V 35~50mA TO-220AB BTA04-800BW 4A 800V 50mA TO-220AB BTA04-800C 4A 800V 25mA TO-220AB BTA04-800CW 4A 800V 35mA TO-220AB BTA04-800SW 4A 800V 10mA TO-220AB BTA04-800TW 4A 800V 5mA TO-220AB BTA04-800E 4A 800V 5~10mA TO-220AB BTA04-800D 4A 800V 1~5mA TO-220AB BTA04-800SAP 4A 800V 5~10mA TO-220AB。

可控硅参数说明及中英文对照表完整版

断态重复峰值漏电流
为晶闸管在阻断状态下承受断态重复峰值电压VDRM和反向重复峰值电压VRRM时流过元件的正反向峰值漏电流该参数在器件允许工作的最高结温Tjm下测出。
mA
IRRM
Maximum reverse leakage current
反向重复峰值漏电流
mA
IDSM
断态不重复平均电流
门极断路时，在额定结温下对应于断态不重复峰值电压下的平均漏电流。
mA
ID
Off-state leakage current
断态漏电流
-
mA
VGT
Triggering gate voltage
门极触发电压
—可以选择Vgt 25度时max值的β倍。β为门极触发电压—结温特性系数，查数据手册可得，取特性曲线中最低工作温度时的系数。若对器件工作环境温度无特殊需要，通常选择时β取1~1.2倍即可。
A/μs
VDRM
Repetitive peak off-state voltage
断态重复峰值电压
断态重复峰值电压是在门极断路而结温为额定值时，允许重复加在器件上的正向峰值电压.国标规定重复频率为50H，每次持续时间不超高10ms。规定断态重复峰值电压DRM为断态不重复峰值电压（即断态最大瞬时电压）UDSM的90%.断态不重复峰值电压应低于正向转折电压bo，所留裕量大小由生产厂家自行规定。UU
℃
Tstg
Storage Temperature Range
贮存温度
-
℃
TL
Max.Lead Temperature for Soldering Purposes
引脚承受焊锡极限温度
-
℃
Rth(j-mb)

可控硅参数说明及中英文对照表p

V
VGD
Non-triggering gate voltage
门极不触发电压
-
V
VFGM
Peak Forward Gate Voltage
门极正向峰值电压
-
V
VRGM
Peak Rev-
V
IFGM
Peak Forward Gate Current
门极正向峰值电流
A
IGM
Forward Peak Gate Current
门极峰值电流
-
A
I2T
Circuit Fusing Consideration
周期电流平方时间积
-
A2ses
dIT/dt
Repetitive rate of rise of on-state current after triggering (IGT1~IGT3)
mA
ID
Off-state leakage current
断态漏电流
-
mA
VGT
Triggering gate voltage
门极触发电压
—可以选择Vgt 25度时max值的β倍。β为门极触发电压—结温特性系数，查数据手册可得，取特性曲线中最低工作温度时的系数。若对器件工作环境温度无特殊需要，通常选择时β取1~1.2倍即可。
通态临界电流上升率
当双向可控硅或闸流管在门极电流触发下导通，门极临近处立即导通，然后迅速扩展至整个有效面积。这迟后的时间有一个极限，即负载电流上升率的许可值。过高的dIT/dt可能导致局部烧毁，并使T1-T2 短路。假如过程中限制dIT/dt到一较低的值，双向可控硅可能可以幸存。因此，假如双向可控硅的VDRM在严重的、异常的电源瞬间过程中有可能被超出或导通时的dIT/dt有可能被超出，可在负载上串联一个几μH的不饱和（空心）电感。

可控硅型号与参数表

可控硅型号与参数表描述一．可控硅简介可控硅是一种大功率电器元件，也称晶闸管。

它具有体积小、效率高、寿命长等优点。

在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。

它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

可控硅图结构、外形和图形符可控硅的三个电极分别叫阳极（A）、阴极（K）和控制极（G）。

当器件的阳极接负电位（相对阴极而言）时，从符号图上可以看出PN 结处于反向，具有类似二极管的反向特性。

当器件的阳极上加正电位时（若控制极不接任何电压），在一定的电压范围内，器件仍处于阻抗很高的关闭状态。

但当正电压大于某个电压（称为转折电压）时，器件迅速转变到低阻通导状态。

加在可控硅阳极和阴极间的电压低于转折电压时，器件处于关闭状态。

此时如果在控制极上加有适当大小的正电压（对阴极），则可控硅可迅速被激发而变为导通状态。

可控硅一旦导通，控制极便失去其控制作用。

就是说，导通后撤去栅极电压可控硅仍导通，只有使器件中的电流减到低于某个数值或阴极与阳极之间电压减小到零或负值时，器件才可恢复到关闭状态。

图3-30是可控硅的伏安特性曲线。

图中曲线I为正向阻断特性。

无控制极信号时，可控硅正向导通电压为正向转折电压（UB0）；当有控制极信号时，正向转折电压会下降（即可以在较低正向电压下导通），转折电压随控制极电流的增大而减小。

当控制极电流大到一定程度时，就不再出现正向阻断状态了。

曲线Ⅱ为导通工作特性。

可控硅导通后内阻很小，管子本身压降很低，外加电压几乎全部降在外电路负载上，并流过比较大的负载电流，特性曲线与二极管正向导通特性相似。

若阳极电压减小（或负载电阻增加），致使阳极电流小于维持电流IH时，可控硅从导通状态立即转为正向阻断状态，回到曲线I状态。

曲线Ⅲ为反向阻断特性。

当器件的阳极加以反向电压时，尽管电压较高，但可控硅不会导通（只有很小的漏电流）。

只有反向电压达到击穿电压时，电流才突然增大，若不加限制器件就会烧毁。

双向可控硅选型表

双向可控硅选型表双向可控硅为什么称为“TRIAC”?三端：TRIode(取前三个字母)交流半导体开关：AC-semiconductor switch(取前两个字母)以上两组名词组合成“TRIAC”，或“TRIACs”中文译意“三端双向可控硅开关”。

由此可见“TRIAC”是双向可控硅的统称。

另:双向：Bi-directional(取第一个字母)控制：Controlled (取第一个字母)整流器：Rectifier (取第一个字母)再由这三组英文名词的首个字母组合而成：“BCR”，中文译意：双向可控硅。

以“BCR”来命名双向可控硅的典型厂家如日本三菱，如：BCR1AM-12、BCR8KM、BCR08AM 等等。

--------------双向：Bi-directional (取第一个字母)三端：Triode (取第一个字母)由以上两组单词组合成“BT”，也是对双向可控硅产品的型号命名,典型的生产商如：意法ST公司、荷兰飞利浦-Philips公司，均以此来命名双向可控硅.代表型号如：PHILIPS 的BT131-600D、BT134-600E、BT136-600E、BT138-600E、BT139-600E、、等。

这些都是四象限/非绝缘型/双向可控硅；Philips公司的产品型号前缀为“BTA”字头的，通常是指三象限的双向可控硅。

三象限的品种主要应用于电机电路、三相市电输入的电路、承受的瞬间浪涌电流高。

-------------------而意法ST公司，则以“BT”字母为前缀来命名元件的型号，并且在“BT”后加“A”或“B”来表示绝缘与非绝缘。

组成：“BTA”、“BTB”系列的双向可控硅型号，如：四象限、绝缘型、双向可控硅：BTA06-600C、BTA08-600C、BTA10-600B、BTA12-600B、BTA16-600B、BTA41-600、、、等等；四象限、非绝缘、双向可控硅：BTB06-600C、BTB08-600C、BTB10-600B、BTB12-600B、BTB16-600B、BTB41-600、、、等等；ST公司所有产品型号的后缀字母(型号最后一个字母)带“W”的，均为“三象限双向可控硅”。

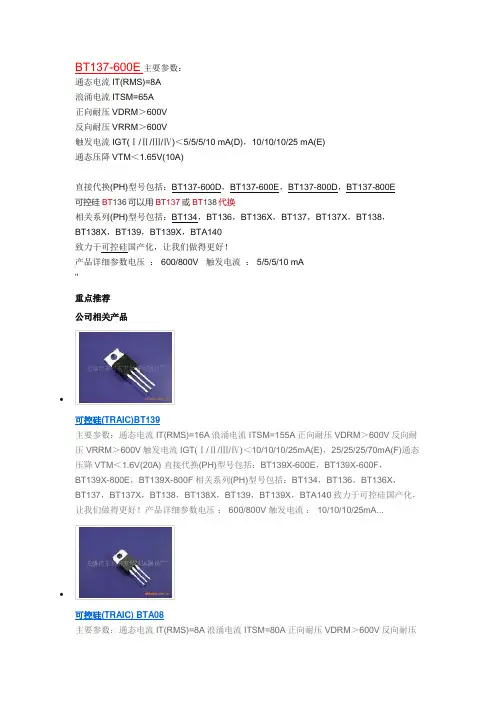

BT137-600E可控硅

• 供应双向晶闸管可控硅 Y76KKE 型号/规格:Y76KKE 品牌/商标:柳晶货以真取信，价以实取胜！中国·柳晶整流器制造有限公司是专业致力于整流半导体器件的生产及研发，经过二十年...
• 双向可控硅 BTB04-600SL 型号/规格:BTB04-600SL 品牌/商标:SZGKT MAIN FEATURE: Symbol Value Unit IT(RMS) 6 A VDRM...
• BT137-600E/600D 双向可控硅主要特点：8A 双向半/全塑封可控硅(TRIAC)，TO-220/220FP 全塑封无铅封装，按 PH 标准开发生产，直接替代，省事易用，价格优势明显，量大更优惠。认证...
• 可控硅(TRAIC) BTB04 主要参数：通态电流 IT(RMS)=4A 浪涌电流 ITSM=40A 正向耐压 VDRM＞600V 反向耐压 VRRM＞600V 触发电流 IGT(Ⅰ/Ⅱ/Ⅲ/Ⅳ)＜5/5/5/...
• 可控硅(TRAIC) Z0405 主要参数：通态电流 IT(RMS)=4A 浪涌电流 ITSM=20A 正向耐压 VDRM＞600V 反向耐压 VRRM＞600V 触发电流 IGT(Ⅰ/Ⅱ/Ⅲ/Ⅳ)＜5/5/5/...
• 大量供应贴片可控硅 BT136S 品牌:国产型号:BT136S 控制方式:双向极数:三极封装材料:树脂封装封装外形:平板形关断速度:普通散热功能:带散热片频率特性:低频功率特性:...
• 双向可控硅 BT136-600E 原装正品功率特性:中功率关断速度:普通极数:三极额定正向平均电流:4（A）散热功能:带散热片频率特性:中频型号/规格:BT136-600E 封...
• NXP 可控硅 BT136-800E 型号/规格:BT136-800E 品牌/商标:NXP NXP 可控硅特点：击穿电压高、输出电流大。主要用途：家用电器控制电路、变频电路、调光、调温、调速电路...

(完整版)双向可控硅选型表

双向可控硅为什么称为“TRIAC”?三端：TRIode(取前三个字母)交流半导体开关：AC-semiconductor switch(取前两个字母)以上两组名词组合成“TRIAC”，或“TRIACs”中文译意“三端双向可控硅开关”。

由此可见“TRIAC”是双向可控硅的统称。

另:双向：Bi-directional(取第一个字母)控制：Controlled (取第一个字母)整流器：Rectifier (取第一个字母)再由这三组英文名词的首个字母组合而成：“BCR”，中文译意：双向可控硅。

以“BCR”来命名双向可控硅的典型厂家如日本三菱，如：BCR1AM-12、BCR8KM、BCR08AM 等等。

--------------双向：Bi-directional (取第一个字母)三端：Triode (取第一个字母)由以上两组单词组合成“BT”，也是对双向可控硅产品的型号命名,典型的生产商如：意法ST公司、荷兰飞利浦-Philips公司，均以此来命名双向可控硅.代表型号如：PHILIPS 的BT131-600D、BT134-600E、BT136-600E、BT138-600E、BT139-600E、、等。

这些都是四象限/非绝缘型/双向可控硅；Philips公司的产品型号前缀为“BTA”字头的，通常是指三象限的双向可控硅。

三象限的品种主要应用于电机电路、三相市电输入的电路、承受的瞬间浪涌电流高。

-------------------而意法ST公司，则以“BT”字母为前缀来命名元件的型号，并且在“BT”后加“A”或“B”来表示绝缘与非绝缘。

组成：“BTA”、“BTB”系列的双向可控硅型号，如：四象限、绝缘型、双向可控硅：BTA06-600C、BTA08-600C、BTA10-600B、BTA12-600B、BTA16-600B、BTA41-600、、、等等；四象限、非绝缘、双向可控硅：BTB06-600C、BTB08-600C、BTB10-600B、BTB12-600B、BTB16-600B、BTB41-600、、、等等；ST公司所有产品型号的后缀字母(型号最后一个字母)带“W”的，均为“三象限双向可控硅”。

西门康可控硅选型

SKM300GB174D
300A/1700V/2U
SKM200GAR123D
200A/1200V/2U
SKM50GAL123D
50A/1200V/2U
SKM300GAR123D
300A/1200V/2U
SKM75GAL123D
