供水管道穿越天然气管道交叉方案稀缺资源
供水管道穿越工程方案
供水管道穿越工程方案一、前言供水管道穿越工程是指在道路、铁路、河渠、建筑物等设施下方进行供水管道敷设的一种工程，属于市政基础设施建设工程的重要组成部分。
供水管道的穿越工程需要充分考虑地质条件、环境保护、施工安全等多方面因素，以确保工程顺利进行，供水管道安全运行。
本文将针对供水管道穿越工程的方案制定进行详细阐述和分析，以期为相关工程提供可行的解决方案。
二、工程目的供水管道穿越工程的目的是为了在保障供水管道正常运行的前提下，将供水管道从一个地方敷设至另一个地方，且尽量减少对周围环境的影响。
同时，还需考虑施工安全、地质条件、经济成本等因素，使得工程在整体上达到经济、安全、环保的要求。
三、工程范围本次供水管道穿越工程的范围主要涉及：1. 管道路径规划：确定供水管道的输送路径，考虑道路、铁路、河渠、建筑等设施的位置，并规划穿越点的选址。
2. 工程设计：包括供水管道的材料、规格、制作标准、穿越点钻孔设计和支撑设计等。
3. 施工安全：考虑穿越工程对周围环境和设施的影响，制定施工安全预案，确保施工过程中不发生安全事故。
4. 质量检测：对穿越点的管道进行质量检测，确保管道的安全和可靠性。
5. 施工管理：包括人员管理、施工进度管理、材料设备管理等。
四、工程方案1. 管道路径规划在进行管道路径规划时，需要考虑供水管道的输送需求、周围环境条件、以及周边设施的位置。
首先，通过地图和实地勘察，确定供水管道的输送路径，并选择最佳的穿越点。
其次，选址要尽量避免对周围环境和设施造成不必要的影响。
最后，在确定好穿越点后，必须进行相关部门的审批，获得相关的施工许可。
2. 工程设计对供水管道的设计需要充分考虑穿越点周围的地质条件、环境条件和管道输送需求。
在管道的材料选择上，应选择抗压、耐腐蚀并具有一定韧性的材质。
对于穿越点的钻孔设计和支撑设计，要根据具体地质条件和管道规格进行合理设计，确保管道穿越的安全和可靠。
同时，还要充分利用现代化的技术手段，进行3D模拟设计，以确保管道的穿越相符合实际情况。

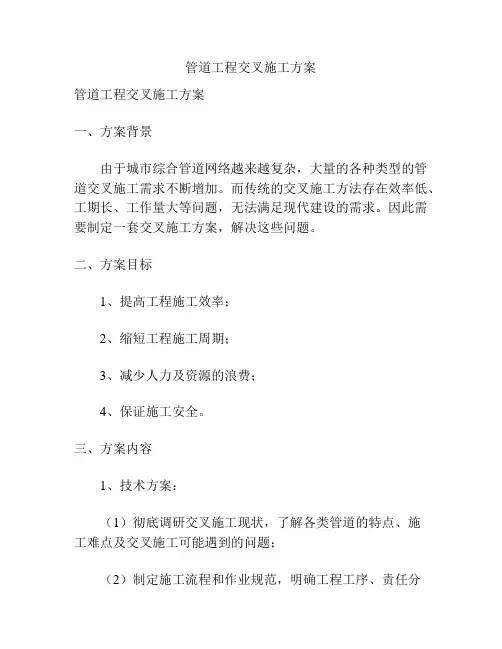

管道工程交叉施工方案
管道工程交叉施工方案管道工程交叉施工方案一、方案背景由于城市综合管道网络越来越复杂，大量的各种类型的管道交叉施工需求不断增加。
而传统的交叉施工方法存在效率低、工期长、工作量大等问题，无法满足现代建设的需求。
因此需要制定一套交叉施工方案，解决这些问题。
二、方案目标1、提高工程施工效率；2、缩短工程施工周期；3、减少人力及资源的浪费；4、保证施工安全。
三、方案内容1、技术方案：（1）彻底调研交叉施工现状，了解各类管道的特点、施工难点及交叉施工可能遇到的问题；（2）制定施工流程和作业规范，明确工程工序、责任分工、工地安全措施等；（3）采用现代化设备，如机械化、自动控制、无人机等，提高施工效率。
2、组织方案：（1）由专门的技术、管理人员组成交叉施工团队，负责方案实施；（2）合理安排施工时间和人员，确保工程按时完成；（3）加强对施工现场的监督和管理，及时发现和解决问题。
3、安全方案：（1）加强安全教育培训，提高员工安全意识；（2）建立健全的安全制度和标准，确保施工过程中的安全；（3）配备必要的安全设备和防护措施，预防事故发生。
四、方案实施1、对相关部门进行方案说明，征求意见并进行修改完善；2、与各相关部门进行对接，达成合作意向；3、组织培训，提高工人的技术水平和安全意识；4、组织试点工程，测试方案实施效果；5、评估试点工程的效果，进行总结并进行必要调整；6、推广方案并进行监督检查，确保各部门按照方案进行施工。
五、方案效果1、提高工程施工效率，节约施工成本；2、缩短工期，减少交叉施工对市民生活的影响；3、减少人工及资源的浪费，提高社会资源利用效率；4、确保施工安全，减少事故发生的可能性。
六、风险防范措施1、在方案制定阶段充分调研，综合考虑各种情况，降低方案风险；2、合理组织人员，并进行培训，提高工人素质和专业技能；3、严格按照方案的要求确保施工安全，加强对施工过程的监督和管理；4、及时总结经验教训，不断改进方案，提高施工效率和质量。

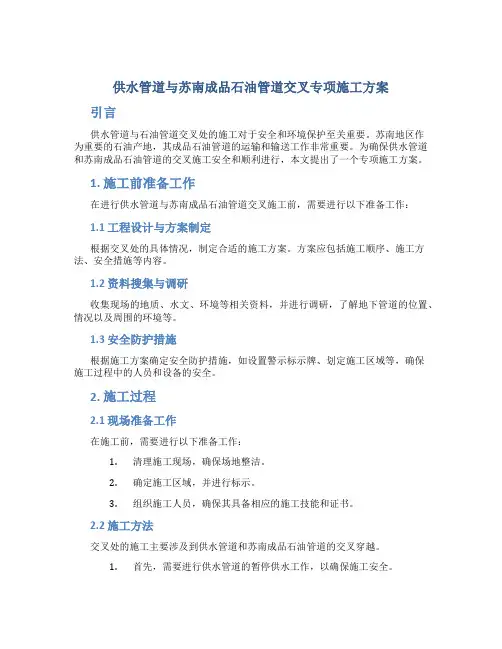

供水管道与苏南成品石油管道交叉专项施工方案
供水管道与苏南成品石油管道交叉专项施工方案引言供水管道与石油管道交叉处的施工对于安全和环境保护至关重要。
苏南地区作为重要的石油产地，其成品石油管道的运输和输送工作非常重要。
为确保供水管道和苏南成品石油管道的交叉施工安全和顺利进行，本文提出了一个专项施工方案。
1. 施工前准备工作在进行供水管道与苏南成品石油管道交叉施工前，需要进行以下准备工作：1.1 工程设计与方案制定根据交叉处的具体情况，制定合适的施工方案。
方案应包括施工顺序、施工方法、安全措施等内容。
1.2 资料搜集与调研收集现场的地质、水文、环境等相关资料，并进行调研，了解地下管道的位置、情况以及周围的环境等。
1.3 安全防护措施根据施工方案确定安全防护措施，如设置警示标示牌、划定施工区域等，确保施工过程中的人员和设备的安全。
2. 施工过程2.1 现场准备工作在施工前，需要进行以下准备工作：1.清理施工现场，确保场地整洁。
2.确定施工区域，并进行标示。
3.组织施工人员，确保其具备相应的施工技能和证书。
2.2 施工方法交叉处的施工主要涉及到供水管道和苏南成品石油管道的交叉穿越。
1.首先，需要进行供水管道的暂停供水工作，以确保施工安全。
2.使用合适的工具和设备，对供水管道和石油管道进行临时封堵，以避免泄漏。
3.对交叉处的土壤进行开挖，确保能够容纳供水管道和石油管道。
4.修复土壤，并确保地面平整。
5.按照设计方案，修复供水管道和苏南成品石油管道的交叉处，确保其结构的完整性和牢固性。
2.3 安全措施在施工过程中，需要采取以下安全措施：1.保证施工现场的通风良好，确保工人的健康和安全。
2.严禁在施工现场吸烟和使用明火。
3.确保施工现场的道路和通道畅通无阻。
4.提供充足的消防设备，以防止火灾事故的发生。
5.对施工人员进行安全培训，确保其了解安全操作规程。
3. 施工完工后工作3.1 检查和测试施工完成后，需要对交叉处进行检查和测试，以确保施工的质量和安全。
管道交叉工程比较省钱的保护方案
管道交叉工程比较省钱的保护方案
1、施工方式
采用垂直交叉穿越，混凝土套管保护。
2、施工步骤：
3、施工准备
（1）为了保证使用的安全，使用开始前，与南方勘探开发有限公司福山油田项目部负责人现场沟通后方可施工。
（2）现场勘测，了解施工环境、地形、底层土质特性，道路交通情况，地下管网走向，深度及周围建筑物位置等，将预制管道拉运至现场，摆放至管沟一侧。
4、测量放线
（1）确定供水管道与原油管道交点，以原油管道为中心，沿原油管道方向两侧各延出3米放线。
5、人工开挖
（1）原油管道上方区域采用人工开挖找出油气管道，确定埋深，做到可视化；并由原油管道管理人员进行全程监护，严禁违章施工，严禁机械作业；全程人工开挖。
6、工程施工情况
（1）目前发现共有二处穿越施工：1.新兴路与南一环西延线路口附近，2.南一环西延线与金马大道段。
穿越敷设间距0.5m且加套管保护；全程人工开挖；3米之内不允许使用机械。
7、回填
（1）管道回填时，采用人工回填，在管道周围河沙回填，再用软土回填，人工
夯实。
回填土不得对管道砸压、挤压，要从侧面用人工推入，并且夯实。
8、设置标志桩
施工结束后，新建供水管道与原油管道交叉点处应埋设标志桩，标明交叉处两管线外壁最小垂直静距离和联系方式。
供水管线穿越、交叉施工方案
东城水厂二期工程东渡路口至花街水厂DN800配套供水管道工程三标段穿越源水管线施工方案一、工程概况东城水厂二期工程东渡路口至花街水厂DN800配套供水管道工程三标段河阳路与临邵路源水管线与现供水管线交叉，该交叉处为垂直交叉。
现供水管线管顶标高与源水管线管底标高距离为50cm（详见断面示意图）。
在现供水管线施工前采用对原水管线两侧10米连续打钢板桩加以保护。
二、工艺流程：管线位置确定→打钢板桩→基坑开挖→管线施工→土方回填1、管线位置确定：熟悉施工图纸，开挖前需现场技术人员与花街水厂技术人员相互协调配合，确定管线具体位置，定桩并撒灰线标明。
2、打钢板桩：先由测量人员定出打钢板桩轴线，撒石灰线。
防止打桩时偏差错位。
采用单根打入法插打钢板桩。
相对桩长的垂直度允许偏差一般不得超过2%。
源水管线两侧10米连续打钢板桩加以保护，然后挖出源水管线位置，并在源水管线下两侧斜打钢板桩，用型钢焊接在钢板桩上做成支撑对源水管线进行加固。
3、管线基坑开挖：管线上方必须采用机械开挖，需配备一名技术管理人员现场指挥并随时测量，开挖位置及深度进行严格控制。
挖出管道后采用人工和机械相结合开挖。
按设计开挖线进行开挖，施工过程中应确保边坡稳定，防止坍塌。
开挖料应运至指定堆场，避免二次转运。
4、管线回填为防止土方回填后沉降对源水管线造成破坏，在管线安装完成后从沟槽底至源水管线顶部用商品混凝土进行包封、稳固，源水管线顶以上部分用级配碎石进行回填。
5、由于管线施工的特殊性，原有源水管道材料老化，管线开挖前花街水厂需指派抢修人员、备好材料，预防对源水管线造成破坏后及时抢修。
施工方案断面图沟槽断面图三、施工准备1、技术准备：首先备齐线路的施工图、认定的规范及有关事宜，然后按批准的施工方案进行施工。
2、物资准备：准备好一切对原水管线造成破坏的材料及施工中所用的材料。
备足安全用具如：彩旗、警示牌等对管道进行标注。
3、设备准备：在施工前一天将吊车、挖掘机、发电机等施工设备拉运至施工现场，并做好安全检查。
供水工程管道交叉并行处理方案
2020.051 项目背景渭源县城区供水工程建设中出现与兰成渝成品油输油管道（以下简称兰成渝输油管道）、兰成原油输油管道（以下简称兰成输油管道）产生交叉、并行的情况，为保证输油管道安全和本项目的顺利实施，在对交叉、并行处施工时编制专项方案，制定对输油管道的保护措施后，由施工单位具体实施。
2 管道交叉、并行情况概况甘肃省渭源县城区供水工程供水管道沿线与兰成渝输油管道存在2处交叉、2处并行；与兰成输油管道存在2处交叉、2处并行。
（本文只论与兰成输油管道交叉并行情况各一处）。
2.1 与兰成输油管道交叉、并行情况（1）供水管道K 3+560处交叉点。
①供水管道在K3+560附近处与兰成输油管道产生交叉（输油管道桩号约K0139+000m，属于庆坪镇关山根村），与兰成输油管道交叉角度为90°，交叉点处输油管道埋深2.0m。
供水管道下穿输油管道，采用大开挖的方式，两条管道中心垂直间距3.0m。
图1（2）供水管道与兰成输油管道并行情况。
①供水管道K0+200-K1+090（取水头部至加压泵站段）段与兰成管道并行段。
供水管道在K0+200-K1+090段处与兰成管道并行，输油管道桩号为K135+550-K136+440附近，供水管道中心线距输油管道中心线最近处9.0m。
（并行处属渭源县庆坪镇李家窑村），兰成输油管道的直径为Φ610mm，此段并行长度约890m。
输水管道管径DN700mm，埋深3.0m。
输油管材为钢管，管径Φ610mm，埋深2m。
3 区域自然条件3.1 地形地貌项目所在地位于陇西台地黄土高原西南边缘的洮河、渭河分水岭和西秦岭北坡区，境内有洮、渭两大水系，项目区地势大致西南高、东北低，地形复杂，有山梁、河谷、川台地。
场地地形起伏较大，场地勘探点高程介于2032.67～2096.72m，高差64.05m。
图23.2 工程地质（1）区域地质构造：项目沿线地处陇西台地黄土高原西部及秦岭地槽西端交汇地带，属多回旋构造运动山地。
供水管线穿越、交叉施工方案
东城水厂二期工程东渡路口至花街水厂DN800配套供水管道工程三标段穿越源水管线施工方案一、工程概况东城水厂二期工程东渡路口至花街水厂DN800配套供水管道工程三标段河阳路与临邵路源水管线与现供水管线交叉，该交叉处为垂直交叉.现供水管线管顶标高与源水管线管底标高距离为50cm（详见断面示意图).在现供水管线施工前采用对原水管线两侧10米连续打钢板桩加以保护。
二、工艺流程：管线位置确定→打钢板桩→基坑开挖→管线施工→土方回填1、管线位置确定:熟悉施工图纸,开挖前需现场技术人员与花街水厂技术人员相互协调配合,确定管线具体位置，定桩并撒灰线标明.2、打钢板桩:先由测量人员定出打钢板桩轴线,撒石灰线。
防止打桩时偏差错位。
采用单根打入法插打钢板桩。
相对桩长的垂直度允许偏差一般不得超过2%。
源水管线两侧10米连续打钢板桩加以保护,然后挖出源水管线位置，并在源水管线下两侧斜打钢板桩，用型钢焊接在钢板桩上做成支撑对源水管线进行加固.3、管线基坑开挖:管线上方必须采用机械开挖，需配备一名技术管理人员现场指挥并随时测量，开挖位置及深度进行严格控制。
挖出管道后采用人工和机械相结合开挖。
按设计开挖线进行开挖，施工过程中应确保边坡稳定，防止坍塌.开挖料应运至指定堆场，避免二次转运.4、管线回填为防止土方回填后沉降对源水管线造成破坏,在管线安装完成后从沟槽底至源水管线顶部用商品混凝土进行包封、稳固，源水管线顶以上部分用级配碎石进行回填。
5、由于管线施工的特殊性，原有源水管道材料老化,管线开挖前花街水厂需指派抢修人员、备好材料，预防对源水管线造成破坏后及时抢修.施工方案断面图沟槽断面图三、施工准备1、技术准备：首先备齐线路的施工图、认定的规范及有关事宜，然后按批准的施工方案进行施工。
2、物资准备：准备好一切对原水管线造成破坏的材料及施工中所用的材料.备足安全用具如：彩旗、警示牌等对管道进行标注。
3、设备准备：在施工前一天将吊车、挖掘机、发电机等施工设备拉运至施工现场，并做好安全检查.4、人员准备：组织班组进行管沟开挖与管道安装任务，另外配备班组附属工程施工。
交叉作业方案
天然气管线工程交叉施工方案编制人：审核人：审批人：10月30日交叉施工方案一、工程概况本方案为定向钻穿越原有天然气管道，穿越总长度约420m。
施工前在交叉处提前人工开挖探坑确定管道实际埋深，保证两管道垂直间距≥1.5m。
经实际测量原有天然气管道埋深约4.5m，经设计同意，本次新建管道穿越交叉点深度为7.5m。
二、编制根据《城镇燃气设计规范》GB50028-《油气长输管道工程施工及验收规范》GB50369-《油气输送管道穿越工程设计规范》GB50423-《输气管道工程设计规范》GB/T50251-《中华人民共和国石油天然气管道保护法》三、施工布署1、组织机构项目总负责人：监理负责人：现场施工负责人：现场技术负责人：现场安全负责人：现场质量负责人：应急联络负责人：2、进度计划计划动工日期：10月20 日计划竣工日期：10月30日四、技术措施为了保证工程顺利进行，保证原管道及伴行光缆在施工中不受损坏，特制定技术措施如下：1、通过阴极保护桩用管道测量仪器（PCM机）定位已埋地输气管道位置，并人工开挖贯彻，保证交叉处两管道安全间距。
简图如下：2、导向钻进施工（1）确定穿越入土点位置，并打桩做好标识。
在施工时严格控制出入土点旳位置，保证管线旳原设计位置及埋深规定。
（2）根据设计旳入土角确定钻机旳摆放位置，并使钻机旳中心线与穿越向重叠。
钻机应试运转并调整好适合本次施工旳参数，并且按设计曲线规定钻导向孔在穿越曲线上每隔10米左右设数据控制点，以此控制导向孔不偏离设计曲线,交叉点两侧5m范围内每1m测量一次管位及埋深，保证交叉处原有管道安全。
（3）钻进过程，钻机师及导向定位记录员做好记录，（如钻进过程所用点位、地层坚硬程度、该根钻杆所有时间等）从而便于后来各部分工作作为参照。
钻机师亲密关注设备旳扭距表和拉力表，泥浆师应根据地层、钻悄返浆状况，合理调配泥浆保障设备及钻具正常施工。
（4）导向孔钻成后，卸掉钻头及控向系统，安装扩孔器进行预扩孔，为保证孔成型质量扩孔速度不能太快，扩孔完毕后进行回拖作业。
穿越榆济线天然气管道爱惜通道工程施工方案报告
榆佳高速公路第X合同段穿越榆济天然气管线临时爱惜工程申请由于修筑榆佳高速公路，线路在榆林市榆阳区麻黄梁工业园区与榆济天然气管线交叉，为了保证榆济天然气管道平安，避免重车碾压，我公司拟在交叉处新建混凝土盖板涵，现呈送《施工设计方案》及《天然气爱惜函布置图》，请贵处审核并同意实施该工程。
附件一：临时爱惜工程审查意见附件二：《施工设计方案》附件三：《天然气爱惜函布置图》XX榆佳高速公路总承包项目领导部第X分部20XX年X月X日附件一：临时爱惜工程的审查意见管道处：榆佳高速公路起于榆林市青云乡，与榆绥高速相接，终点位于陕晋两省交壤处的黄河大桥周围，全长约千米。
榆佳高速第N1~N3合同段K4+404、K4+414、K8+、K10+、K12+五处与榆济线天然气管道有交叉。
为了保证榆济天然气管道平安，避免重车碾压，我公司拟在交叉处新建混凝土盖板涵。
施工方案、图纸待公司批复后，后建方与陕西输气治理处签定《管道平安爱惜协议》后方可动工；（1）施工所产生的费用由后建方全数承担。
（2）开挖时，后建方须待陕西输气治理处人员探明管线和光缆正确位置后，方可进行人工开挖，并设隔离带，禁止闲杂人员及车辆进入现场；（3）交叉处管道双侧各10米范围内，必需采纳人工开挖，禁止机械作业，幸免损坏(伤)管道、光缆；（4）人工开挖管线后，为幸免防腐层受紫外线直接照射，采取湿麻袋临时遮盖、包裹，光缆开挖后用角钢或槽钢将光缆扣起；（5）施工期间两边派专人24小时全程监护，确保管道平安，直至施工终止；（6）施工完毕后陕西输气治理处派专业人员对袒露管段进行电火花检漏，检测无漏点后方可进行回填、地貌恢复工作；（7）施工终止后在交叉处双侧各加设管道标志桩1个；（8）施工终止后，陕西输气治理处参加完工验收，填写完工验收单。
特此汇报。
妥否，请指示。
XX榆佳高速公路总承包项目领导部第X分部2020年10月4日附件二：《施工设计方案》榆佳至佳县高速公路建设项目穿越榆济线天然气管道爱惜通道工程施工方案（XX榆佳高速公路第X合同段项目领导部K2+150-K29+）施工单位：XX榆佳高速公路总承包项目领导部第X分部项目领导部（盖章）：申请日期：2020年10月4日榆佳高速总承包第X分部段穿越榆济天然气管线临时爱惜工程施工方案一、编制依据：（一）《输油输气管道线路工程施工及验收标准》SY0401-98; （二）《天然气集输管道施工及验收标准》SY0466-97; （三）《石油天然气钢质管道无损检查》SY4109/T-2005; （四）《石油天然气管道穿越施工及验收标准》SY/T4079-95；（五）《榆佳高速公路两时期施工图设计》。
天然气管道管线交叉涵洞的施工方案及施工方法
天然气管道管线交叉涵洞施工方案一施工方案1、人员配备：技术负责人1名，现场施工负责人1名，试验员2名，测量员2名，技术员2名，混凝土振捣工5名，钢筋工5名，电焊工5名，电工2名，力工50名。
K71+653.4盖板涵（1-2.5*2.2），交角91度、涵长44.2米，下穿天然气输管线，管线埋深1.7米，涵洞洞口用0.24m青红砖封赌，洞内回填干砂，支撑梁砼2.2 m3、台身基础C25砼190m3、台身C30砼151.3m3、盖板预制C30砼33.2m3.3、配备的主要机械设备：混凝土罐车3辆、翻斗车4辆、交流电焊机2台、直流电焊机2台、挖掘机2台、发电机组2台。
二盖板涵施工方法1、挖基（1）挖基前与管线所属单位中国石油化工股份有限公司东北油气分公司联系，确定管线位置后，采用人工挖探坑，将管线具体位置精确定位。
（2）天然气管线2米范围内采用人工开挖，将天然气管线露出后，每隔3米设混凝土支墩，将管线架稳固定，并设置防护，其余两侧部分采用机械开挖，开挖位置保持无水状态。
当基础设在无地面水及地面水位以上时，处于干态挖基，可直接开挖；当基础设在地下水位以下时，用潜水泵将水排除，同时进行挖基工程，使挖基工程能顺利地在湿态状况下进行；当基础设在有地面水位置时，临时设一通道导流，保证挖基顺利进行。
（3）挖至接近基底标高时，保留10～15cm的一层，在基础施工以前，以人工突击挖除迅速检验及时进行基础施工，以免长时间的暴露，扰动或浸泡削弱地基承载能力。
2、基础K71+653.4涵底设计承载力140Kpa，基础施工前核对基底承载力,并对涵洞基底处理采用强夯、换填风化砂（其中粘土含量不大于5％，粉土含量不大于25％）或为筛分碎石（最大粒径不大于8cm）换填材料分层夯实，确保其能够提供足够的承载力。
3、混凝土浇筑（1）模板采用大型钢模板，保证结构的几何尺寸及外形，并具有足够的刚度。
以防砼浇筑时有明显挠度。
（2）砼浇筑及养生①砼浇筑采取拌和站集中拌和，现场人工浇筑的方法。
燃气管道交叉施工方案
燃气管道交叉施工方案引言燃气管道的交叉施工是在燃气管道应用中常见的情况之一。
由于地面空间有限、地下设施复杂等原因，燃气管道的交叉施工成为必不可少的方式。
本文将介绍燃气管道交叉施工的方案和注意事项。
交叉施工方案初步规划在进行燃气管道交叉施工前，应进行综合分析和初步规划。
首先，需要考虑交叉施工的具体位置和布局。
根据地形地貌、交通、地下管线等因素，确定合适的交叉施工方案。
其次，需要进行地质勘探，了解地下土层和地下设施情况，确定施工难度和风险。
安全措施在燃气管道交叉施工过程中，安全是首要考虑的因素。
施工方案中应明确的安全措施包括但不限于：1.施工现场设置安全警示标志，明确管道施工区域，禁止无关人员进入施工区域。
2.在施工现场设置保护栏，确保施工现场的安全。
3.对施工人员进行专业培训，确保操作人员具备相关技能和知识。
4.采取防火、防爆措施，以确保施工过程中避免火灾和爆炸事故的发生。
5.建立应急预案，应对可能发生的突发情况。
施工方法选择合适的施工方法对交叉施工的成功至关重要。
常见的施工方法包括但不限于：1.地表开挖法：通过地表开挖的方式，直接在地下进行管道交叉施工。
这种方法适用于地下管线较为密集的情况。
2.拆迁暂时开挖法：对于交叉施工区域有建筑或交通设施的情况，可以采取拆迁暂时开挖法。
先拆除一部分建筑物或设施，然后进行交叉施工，完成后再进行恢复和重建。
3.隧道施工法：在地下挖掘隧道，将燃气管道通过隧道进行交叉施工。
这种方法适用于地下土层较为坚硬的情况。
关注点在进行燃气管道交叉施工时，还需要关注以下几个方面：1.施工进度控制：合理安排施工进度，确保施工过程不影响正常供气。
2.施工质量控制：严格按照相关规范和标准进行施工，确保施工质量。
3.环境保护：采取措施减少对周边环境的影响，如噪音、尘土等。
4.管道串场：避免不同燃气管道串场，采取隔离措施，确保交叉施工后的管道正常运行。
结论燃气管道交叉施工是一项复杂而重要的任务，在施工过程中需要充分考虑安全、施工方法和质量控制等因素。
天然气管线与第一采气厂管线、道路交叉施工保护方案 - 副本
中国石油延长石油靖边能源化工项目天然气管线交叉施工保护方案编制：审核：批准：中石化工建设有限公司靖边工业园区项目部2012年09月20日目录一、编制说明 (3)二、编制依据： (3)三、工程概况 (3)四、施工组织机构 (3)五、机械设备、人员进场计划 (4)六、质量保证体系 (5)七、交叉工程施工技术措施 (6)八、安全技术措施 (7)九、风险辨识措施 (7)延长石油靖边能源化工项目天然气工程与长庆天然气管线（及其伴行光缆）交叉施工方案一、编制说明为了安全、高效完成延长石油靖边能源化工项目天然气工程的管线穿越长庆油田第一采气厂作业一区天然气管线（及其伴行光缆）的施工工作，在保证施工质量、安全的情况下，不影响长庆油田第一采气厂作业一区天然气管线（及其伴行光缆）正常运行的前提下，我们根据以往的施工经验和现场勘测结果，特编制此方案，用于指导天然气工程的管线与长庆油田第一采气厂作业一区天然气管线（及其伴行光缆）交叉工程现场施工。
二、编制依据：1、设计院所提供的施工图、设计说明、设计报告。
2、我公司同类工程的施工经验。
3、现行国家及行业标准。
《工程测量规范》GB50026-93《天然气管道工程施工及验收规范》（GB50268-2008）4、公司下发的质量、职业健康安全、环境管理体系《管理手册》《程序文件》5、公司的各项管理制度。
6、国家有关技术规范标准及有关法律性文件。
三、工程概况1、工程简介工程名称：延长中煤榆能化靖边能源化工综合利用启动项目天然气管线工程靖边工业园区天然气管线起自长庆油田第一净化厂末站，终点为陕西延长榆林能化公司靖边工业园区。
管道全部采用埋地方式敷设，管道规格为Ф508*8双面螺旋焊缝钢管，管道设计压力为6.3MPa，管道全长9.3km，介质为天然气。
本方案用于指导天然气工程与长庆天然气管线（及其伴行光缆）交叉施工。
2、施工概述天然气管线埋深在1～2m,按照施工规范要求，天然气线路从长庆天然气管线（及其伴行光缆）下方≥0.5m的位置穿过，两管线间应设置坚固的绝缘隔离层，管线母材自带的聚氨脂硬质泡沫层、高密度聚乙烯外保护层和防腐层已远远保证安全指标，必要情况下在两侧5m范围内再加强防腐。
燃气管线交叉施工方案
江苏盐城水利建设有限公司施工组织设计文件玉滩水库至万福寺水库连通工程（荣昌段）一标段天然气管线交叉穿越施工方案编制：李刚审核：刘祝芳批准：张华编制单位：重庆市玉滩水库至万福寺水库连通工程（荣昌段）一标段工程项目部日期：2016年8月玉滩水库至万福寺水库连通工程(一标段)K0+510天燃气管线交叉穿越施工方案1.工程概况重庆市玉滩水库至万福寺水库连通工程（荣昌段）一标段主要建设内容为，首部枢纽及输水干管，首部枢纽用于衔接连通工程（大足段）的输水管道，为本项目提供水源。
渠首设计流量为2.725m3/s，经水力计算，渠首管道的管径为DN2400,干线管径为DN2000；输水干管总长约4164m，采用预应力钢筒混凝土管（PCCP），为了方便沿线灌溉取水，主管沿线设置5处分水口，分水口位置详见平面图；根据平、纵剖面的布置，沿线设置3处排泥、排湿井，2处排气井。
输水干管局部采用顶管施工，管材采用：DRC钢筋混凝土管，顶管段总长度约244m，桩号为：K3+476.00～K3+720.00。
管道转弯处采用钢管来衔接，并设置镇墩，镇墩采用C25钢筋砼结构。
2.施工组织2.1施工组织机构穿越作业设队长1人，技术员1人，现场管理1人，测量施工员1人，吊装指挥工1人。
穿越作业管理人员对穿越作业点实施指导、监督管理工作。
2.2 班组人员配备每个施工班组作业人员配置：班长一人，专职或兼职监督员 1人，发电工（兼电工）1人，起重工2人，运土工8人，配合工2人。
管道的安装由穿越所属线路施工班组施工。
2.3 施工进度计划本次管线穿越施工的作业周期安排如下：穿越计划时间：2016年10月～2016年11月。
1）测量放线：1天。
包括穿越处的定位测量放线，标高测量，作业场所平面布置放线等。
由测量施工负责。
2）管沟开挖：5天。
包括平整作业面、人工开挖、作业坑人工修整、安全防护等。
由穿越小组现场管理员负责安排，作业班组操作。
3）设备进场安装调试：1天。
管道交叉施工方案编制
管道交叉施工方案编制一、工程概况与特点本工程涉及多条管道的交叉施工，主要特点为施工难度大、技术要求高、工期紧迫。
交叉管道包括给水、排水、燃气、热力等多种类型，管道材质、规格各异，施工环境复杂。
因此，编制一份科学合理的施工方案，对于确保工程质量和安全、提高施工效率、控制成本具有重要意义。
二、施工方案与目标本施工方案旨在确保管道交叉施工过程中的安全、质量和进度，实现以下目标：确保各管道交叉点施工过程中的结构安全；保证施工质量符合相关标准和规范要求；优化施工流程，提高施工效率；合理控制施工成本，确保工程经济效益。
三、施工准备工作对施工现场进行详细勘察，了解地质、地形、气象等条件；制定详细的施工组织设计，明确施工顺序、人员配置、设备需求等；准备必要的施工材料和设备，确保施工过程中的物资供应；对施工人员进行技术交底和安全培训，提高施工人员的技能水平和安全意识。
四、交叉点分析与设计对管道交叉点进行详细的分析，确定各管道的相对位置、埋深、走向等；根据分析结果，进行交叉点的结构设计，包括支撑结构、防护措施等；对设计方案进行验算和优化，确保结构的合理性和可靠性。
五、施工方法与步骤根据施工组织设计，合理安排施工顺序，确保各道工序的衔接；采用合适的开挖方式，如明挖、暗挖等，确保施工过程中的安全；对交叉点进行支撑和防护，确保管道的稳定性和安全性；对管道进行安装和连接，确保管道的质量和密封性；对施工现场进行清理和恢复，确保施工后的环境整洁。
六、安全与质量控制制定严格的安全管理制度和操作规程，确保施工过程中的安全；对施工人员进行安全教育和培训，提高安全意识；定期对施工现场进行检查和评估，及时发现和消除安全隐患；严格按照相关标准和规范进行质量控制，确保施工质量符合要求。
七、环境保护与措施制定详细的环境保护方案，包括噪音控制、扬尘治理、废水处理等；采用环保型施工材料和设备，减少对环境的污染；对施工现场进行绿化和恢复，减少对周边环境的影响；加强环保意识教育，提高施工人员的环保意识。
天然气交叉(并行)方案
一、工程概况由江苏广兴集团有限公司承建的宝华镇仙林东路拓宽改造工程与管输公司天然气管线存在交叉、并行。
交叉并行施工点共计3处,YY059---YY060桩段处，此处有一处交叉；YY093桩段处，此处有一处交叉；YY099---YY098桩段处，此处有一处交叉；为保证施工的正常进行，天然气输送管线的安全运行及相关人员的人身安全，预防安全事故的发生，针对本工程的特点，特编制此施工方案。
二、编制依据1.《石油天然气建设工程施工质量验收规范—油气田集输管道工程》SY4204-20072.《石油建设工程质量检验评定标准管道穿跨越工程》SY/T4104-95 5.油气田集输管道施工技术规范SY/T 0422-20103. 《管道穿越工程及验收规范》SY4079三、管线交叉施工流程施工前手续办理人工探坑管道布管下沟穿越人工回填地貌恢复四、施工准备鉴于该项目的紧迫性及工程现场的地形地貌特殊性、工程规模等因素，为了顺利完成此项交叉施工工程，我公司积极组织工程所需技术人员现场查勘、研究制定方案，提前做好施工用机械设备及主、辅材准备工作，为保质保量按照计划完成此次交叉施工做好准备。
1、技术准备首先组织管理人员、技术员、质量员、安全员等认真学习图纸及有关的技术规范要求、质量标准，分别进行图纸会审和技术交底，结合施工方案做好技术准备工作。
对特殊工种上岗前培训练兵，通过考试、考核合格后上岗。
及时与对天然气管线有管辖权的部门进行联系，在取得去许可权的情况下进行施工。
2、劳动力配备根据施工特殊性需要，劳动力采取动态管理模式，以确保工程在安全的前提下顺利进行，达到总体计划要求。
劳动力计划量：3、物资准备3．1、在测量放线的同时，技术员和材料员根据线路实际地势情况联系管材（目前材料已到达现场），以及与供应部门沟通材料进场的时间、地点及交接交验方式。
3．2、所有材料都必须合格，具有合格证书。
管材尤为重要，抽检时主要检查管材的外径、壁厚，其偏差是否符合现行国家技术标准，管道的材料规格、压力等级、加工质量符合设计规定等。
供水管线穿越、交叉施工方案
供水管线穿越、交叉施工方案
在城市建设和基础设施建设中，供水管线的穿越和交叉施工是一项重要工程，
提前制定科学合理的方案对于施工过程的顺利进行至关重要。
本文将就供水管线穿越、交叉施工方案进行分析和探讨。
1. 穿越施工方案
1.1 路径选择
在进行供水管线穿越时，首先要选择合适的穿越路径。
应根据实际情况选择路径，避免穿越沼泽地带、高压线下方等不宜施工的区域，确保供水管线的安全。
1.2 施工方法
供水管线穿越施工一般采用越埋越好的原则，根据供水管线的直径和埋深选择
合适的穿越方式，可以采用水平穿越、垂直穿越等方法进行施工，确保供水管线的完整性。
1.3 安全防护
在进行供水管线穿越施工时，必须做好安全防护措施，设置施工警示标识、围
挡等设施，确保施工现场的安全，避免发生事故。
2. 交叉施工方案
2.1 设计方案
在供水管线与其他管线（如燃气管线、电力线等）进行交叉施工时，必须提前
设计合理的交叉方案，避免不同管线之间的干扰，确保各管线的正常运行。
2.2 施工技术
在实施交叉施工时，应采用合适的施工技术，如平行敷设、错层敷设等方法，
确保各管线之间的安全距离，避免交叉施工导致管线损坏。
2.3 检测验收
在交叉施工完成后，必须进行管线的检测验收工作，确保各管线的无损伤情况，保证供水管线的正常运行。
结语
供水管线穿越、交叉施工是一项繁琐的工程，需要提前做好充分准备工作，制
定科学合理的施工方案，在施工过程中严格执行，确保供水管线的安全和稳定运行。
希望本文所述的方案能为相关施工提供一定的参考和借鉴价值。
市政给排水施工中管道交叉问题处理方法
市政给排水施工中管道交叉问题处理方法之前看到论坛上有人问：”在市政给排水施工中，经常遇到管道相互交叉、穿越道路、桥梁及河流等，避让建构筑物等问题，造成管道间、管道与构建筑物的相互避让协调施工，该怎么处理？“这确实是排水管道工程施工中必须面对的一个较为棘手的问题。
排水管道建设中管线交叉存在的原因排水管道建设中管线交叉主要体现在排水管道与其他管线之间产生交叉冲突，通过分析这主要是由于两者建设的不同步，并且缺乏统一的规划和有力的监督管理所造成的。
以2010年开工的六合区雄州西路改造建设工程为例：施工过程中新建的雨、污排水管道与其他先期建设各类管线交叉点共有51处，其中有高程冲突26处，占51%。
交叉最严重的是在雄州西路与旭光路及朝天街的交叉路口，雨、污排水管道与由上至下分别排列的网通、电信、移动、有线电视、自来水、燃气等6类管线交叉，而且这几类管线挤占了大部分的过水断面，在对该处的管线迁移、改造处理时，耗费了大量的人力、物理和时间，改造的难度相当大。
排水管道与其他管线交叉冲突时的处理措施一、消除高程冲突在新建排水管道与其他管线（道）交叉并有高程冲突时，应按照规范要求，在投资、工期、管顶覆土深度、工作面大小允许的情况下，尽可能对其他管线（道）进行迁移或改线，在排水管道的上（下）经过，消除高程冲突，满足排水管道的施工空间要求。
同时，为今后市政管线建设中尽量避免高程冲突，提出以下几点建议：1) 设计单位应尽量掌握工程施工范围内各种管线的实际埋设情况，并据此对排水管道进行合理的设计，并在施工过程中及时调整。
2) 切实加强城市综合管线的规划工作，合理规划与分配地下空间，并严格按规划实施。
3) 从体制入手，尽快改变各类管线建设条块分割各自为政的现状。
4) 提前介入，做好施工前的协调工作。
完工时，及时将竣工资料归档保存。
二、技术处理对不能迁移的交叉管线进行必要的技术处理，特别是交叉并有高程冲突时不允许管线直接穿排水管道，否则将破坏排水管道的整体性与密闭性，影响管道的使用寿命，造成污水、雨水泄漏，污染地下水，影响路基的稳定性和降低排水管道的过水能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供水管道穿越天然气管道交叉方案稀
缺资源
金鸡滩煤矿至兖州煤业榆林能化甲醇厂矿井外供水管道与陕京一线管道交
叉施工方案
编制：
审核：
复核：
单位：
日期： 3 月 31 日
目录
1.编制依据 (1)
2.工程概况 (1)
3.风险分析 (1)
3.1风险及措施 (1)
3.2作业安全分析表 (3)
3.3作业安全检查表 (4)
4.组织机构与职责 (5)
5.施工组织方案 (5)
5.1施工地点 (5)
5.2施工时间 (5)
5.3施工内容 (6)
5.4施工步骤 (6)
6.HSE管理 (8)
6.1管理措施 (8)
7.安全措施 (9)
8.事故应急处理 (9)
9.施工图纸 (9)
金鸡滩煤矿至兖州煤业榆林能化甲醇厂矿井外供水管道与陕京一线管道交
叉施工方案
1.编制依据
1.1《输油输气管道线路工程施工及验收规范》SY0401-98
1.2《石油天然气管道穿越施工及验收规范》SY4079-95
1.3《石油天然气管道保护法》
1.4《陕京管道周边环境及地质灾害完整性管理办法》
1.5《陕京管道交叉工程管理办法》
1.6《石油天然气钢质管道无损检测》SY4109/T- 。
2.工程概况
金鸡滩煤矿至兖州煤业榆林能化甲醇厂矿井外供水工程在榆林市榆阳区金鸡滩镇曹家滩村，供水管线全长8.5Km，设计管材主要采用球墨铸铁管（K9级，T型接口），承插连接，橡胶圈接口。
供水管线西起金鸡滩煤矿，东至榆林能化甲醇厂，在曹家滩村与陕京一线148#+740m
（S1ap0345/-100m）处交叉，交叉角度为90°。
陕京一线管道材质为X60钢材，管径为DN660mm此处管道埋深为1.4m。
供水管道从陕京管道下方穿越, 供水管道顶部与陕京管道底部净距离大于500mm ，交叉净空处采用废。
