化工原理之气体吸收气体吸收是化工过程中常用的一种物理操作，它指的是将气体从气相吸收到液相中。
气体吸收广泛应用于环境工程、化工工艺、能源工程等领域，例如废气处理、石油炼制、烟气脱硫等。
一、气体吸收的基本原理气体吸收的基本原理是气体和液体之间的质量传递过程。
气体吸收的过程中，气体溶质分子通过气相和液相之间的传质界面传递到溶液中，从而实现气体从气相到液相的转移。
气体吸收的速度由以下几个因素决定：1.液相溶剂的性质：液相溶剂的挥发性、表面张力、黏度和溶解度等性质都会影响气体吸收的速度。
通常情况下，挥发性较强的溶剂对气体的吸收速率较快。
2.溶剂和气体溶质之间的亲和力：溶剂和气体溶质之间的亲和力越强，气体吸收速度越快。
3.传质界面的面积和传质界面的厚度：传质界面的面积越大，气体吸收速度越快；传质界面的厚度越薄，气体吸收速度越快。
4.溶解度：气体的溶解度越高，气体吸收速度越快。
5.气体浓度梯度：气体浓度梯度越大，气体吸收速度越快。
二、气体吸收的设备常见的气体吸收设备包括吸收塔、吸收柱和吸附塔等。
1.吸收塔：吸收塔是最常用的气体吸收设备之一，它主要由一个塔体和填料层组成。
气体通过底部进入吸收塔，液体从塔顶滴入塔体中。
在填料层的作用下，气体和液体之间的接触面积增加，从而促进气体的传质。
通过提供充分的接触时间和表面积，吸收塔可以实现高效的气体吸收。
2.吸收柱：吸收柱通常用于含有反应过程的气体吸收。
与吸收塔类似，吸收柱也包含一个塔体和填料层。
区别在于，吸收柱还包括一个液相反应器，用于在吸收气体的同时进行反应。
3.吸附塔：吸附塔是另一种常用的气体吸收设备，主要用于吸附分离等工艺中。
吸附过程通过吸附剂将目标气体吸附在其表面上实现。
吸附塔通常由多个吸附层和吸附剂床组成，气体从底部进入吸附塔，经过吸附剂床后，被吸附物质从气相转移到固相中，从而实现气体吸附。
三、气体吸收的应用气体吸收在化工工艺中有着广泛的应用。
1.废气处理：气体吸收是一种有效的废气处理方法，可用于去除废气中的有害污染物，如二氧化硫、氮氧化物等。
气体吸收名词解释
气体吸收名词解释
气体吸收是指气体被其他物质吸收并进入其中的过程。
在化学和物理领域中，气体吸收经常涉及到气体溶解、吸附和反应等过程。
气体溶解是指气体分子在液体中被吸收并与溶剂分子相互作用的过程。
气体溶解可以通过增加溶剂和气体之间的接触面积、提高溶剂的温度或压力来增加。
溶解度通常用溶解度曲线来描述，它表示了在不同温度和压力下溶剂能够溶解的气体的最大量。
气体吸附是指气体吸附剂表面上的分子吸引和捕获气体分子的过程。
吸附可以分为物理吸附和化学吸附两种类型。
物理吸附是指气体分子在吸附剂表面上通过分子间力相互作用被吸附的过程，其吸附速度较快，吸附强度较弱。
化学吸附是指气体分子在吸附剂表面上发生化学反应并形成化学键的过程，其吸附速度较慢，吸附强度较强。
气体吸收还可以是指气体在化学反应中被反应物所吸收的过程。
这种吸收通常是一个反应物与气体发生化学反应，并在反应中形成产物的过程。
气体吸收在许多工业领域中被广泛应用，如空气污染控制、气体分离和催化反应等。
总之，气体吸收涉及到气体在液体或固体中被吸收的过程，可以通过溶解、吸附或化学反应来实现。
该过程在科学研究和工业生产中具有重要意义。
化工原理-3-第八章-气体吸收精品PPT课件
解：求H
PA*
CA H
C A 0.582 kmol m3 ，PA 800Pa
故：H
CA PA*
0.582 0.8
0.7275 kmol m3.kPa
求E E PA* xA
xA
CA CA CS
E
0.8 0.01048
0.582
0.582
1000 0.582 17 18.02
76.33 kPa
0.01048求mFra bibliotekm y x
y PA 0.8 7.897 103 P 101.3
m 0.761
8.3 吸收过程模型及传质速率方程 8.3.1双膜模型
一、吸收过程 吸收过程物理模型：
图（b）中y、x分别表示气相、液相主体浓度；yi、xi分别 表示在相界面处气、液两相的浓度。
以气、液相界面为准，A在相际间的传质过程由以下三步串联而成：
E的含义：
①其数值大小由物系特性和温度决定； ②当物系（溶质、溶剂）一定时，其值随温度的上升而增大； ③由实验测定。
二、不同表达形式
由于气、液两相组分浓度可有不同的表示方法，因而亨利定律也有 不同的形式。
1、溶解度系数H
如溶质在液相中的浓度用物质的量浓度CA表示，则亨利定律：
PA*
CA H
式中：CA为单位体积溶液中的溶质的物质量，kmol/m3； H称为溶解度系数，kmol/m3.Pa。
①一般易溶气体，如NH3、HCl等气体，平衡线斜率m 较小，吸收过程通常呈现气相阻力控制；
②难溶气体，如CO2、O2等，由于其溶解度小，平衡 线斜率m大，吸收过程多呈现液相阻力控制
4、改变阻力大小的方法
实际吸收过程的阻力通常多是气相和液相各占一定的比例，且受 气、液两相流动状态影响甚大。通常：
化工原理教学课件第四章(吸收)第0节
是变化的。如用水吸收混于空气中氨的过程，氨作
为溶质可溶于水中，而空气与水不能互溶（称为惰
性组分）。随着吸收过程的进行，混合气体及混合
液体的摩尔数是变化的，而混合气体及混合液体中 的惰性组分的摩尔数是不变的。此时，若用摩尔分 率表示气、液相组成，计算很不方便。为此引入以 惰性组分为基准的摩尔比来表示气、液相的组成。
度的大小，m 值越大，则表明该气体的溶解度越小；反之，
则溶解度越大。
若系统总压为P，由理想气体分压定律可知
同理
p=Py
将上式代入式2-1可得
将此式与式2-5比较可得： (2-6) 将式2-6代入式2-4，即可得H～m的关系为： (2-7)
(4) Y ～X关系
式2-5是以摩尔分率表
示的亨利定律。在吸收过程中，混合物的总摩尔数
摩尔比的定义如下：
X＝(液相中溶质的摩尔数)/(液相中溶剂的摩尔数)＝ Y＝(气相中溶质的摩尔数)/(气相中惰性组分的摩尔数)＝ (2-8)
上述二式也可变换为:
(2-10) (2-11)
(2-9)
将式2-10和2-11代入式2-5可得：
整理得 (2-12) 当溶液组成很低时， <<1，则式2-12可简化为 (2-13)
的饱和组成。
气体在液体中的溶解度可通过实验测定。由实验结果 绘成的曲线称为溶解度曲线，某些气体在液体中的溶解度 曲线可从有关书籍、手册中查得。
图片2-3、图片2-4和图片2-5分别为总压不很高时氨、 二氧化硫和氧在水中的溶解度曲线。从图分析可知： （1）在同一溶剂（水）中，相同的温度和溶质分压下， 不同气体的溶解度差别很大，其中氨在水中的溶解度最大 ，氧在水中的溶解度最小。这表明氨易溶于水，氧难溶于 水，而二氧化硫则居中。 （2）对同一溶质，在相同的气相分压下，溶解度随温度 的升高而减小。 （3）对同一溶质，在相同的温度下，溶解度随气相分压 的升高而增大。

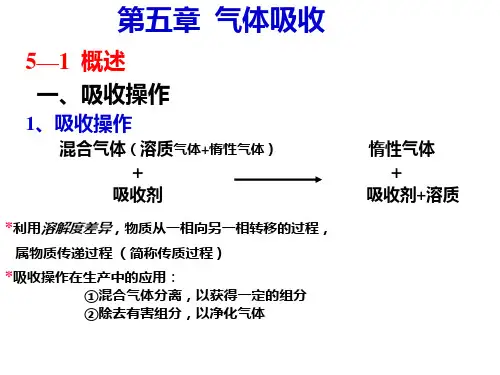

化工原理--2-8气体吸收
④吸收操作的物料衡算
⑤填料层高度的计算方法
⑥解吸过程计算
⑦传质设备，填料吸收塔
.
6
重点内容： a.物理吸收过程 b.低浓度吸收过程设计计算
本章难点： a.吸收过程的传质机理 b.相平衡关系不同表达式间的换算
.
7
物质的量浓度（摩尔浓度）CA = nA / V 物质的量分数（摩尔分数）xA = nA / n 摩尔比 XA = nA / nB
1+（1-m ）XA
XA —— 液相摩尔比
或 YA* = m XA
*5 E、H、m之间关系 H =E xA/ CA ≈ E MS /ρS
m = E / P总压
E — 亨利系数，N/m2。
.
13
三、相平衡与吸收过程的关系
1、判别传质过程的方向
P
P
PA
A
PB*
PA*
PB
B
xA xA* x
xB* xB
x
上式也可写成：
DC
NA = —— ——（CA1 - CA2 ） Z CBm
式中：CBm—组分B浓度的对数平均值，kmol/m3。
C —混合物的总浓度，kmol/m3，（C =CA + CB ）
**该式同样适用于液相。 .
28
4、分子扩散系数 D， m2/s
物性参数之一，表示物质在介质中的扩散能力。 影响因素：物质的种类
①气、液两相流经吸收设备的能量消耗；
②溶剂的挥发损失和变质损失；
③溶剂再生(解吸)费用，即解吸操作费用。
*以上三项费用中第③项所占比例最大。
.
5
本章基本内容：
本章基本内容:介绍物理吸收过程机理、传质速率方 程及吸收过程的设计计算和操作分析。
气体吸收知识点总结
气体吸收知识点总结一、气体吸收的基本原理气体吸收是一种物理与化学相结合的过程，其基本原理主要包括气体与溶剂之间的质传和能传。
质传是指气体分子在气-液界面附近的扩散传输，包括气体分子的渗透、重新吸附和溶解等过程。
能传是指气体分子在溶液中释放或吸收能量，从而参与到化学反应中。
对于溶液吸收来说，通常会发生溶解、吸附、反应等过程。
在气体吸收过程中，溶剂的选择是十分重要的。
常用的溶剂包括水、乙醇、甲醇、丙酮等。
不同的溶剂对于不同的气体有着不同的选择，具体的选择需要考虑其溶解度、选择性、毒性、成本等因素。
二、影响气体吸收的因素1. 气体性质气体的性质对气体吸收的影响十分显著。
例如，气体的溶解度、扩散系数、表面张力等均会影响气体在溶液中的吸收速率。
2. 溶剂性质不同的溶剂对气体的溶解度不同，对于不同的气体有不同的选择。
此外，溶剂的粘度、温度、酸碱性等也会影响气体的溶解和吸收速率。
3. 操作条件操作条件包括温度、压力、气体流量、溶液浓度等。
这些操作条件对气体吸收的速率、效率、能耗等方面都有着重要的影响。
4. 设备结构设备结构对气体吸收的效率、能耗、稳定性等都有很大的影响。
例如，吸收塔的塔板设计、填料结构、液体循环方式等都会对气体吸收过程产生影响。
5. 质量传递模式质量传递模式包括气体-液体相间的传递和气体在液相中的扩散传递。
传质速率和传质方式会对气体吸收过程产生影响。
6. 气液接触方式气液接触方式包括气液接触面积、气液接触时间等。
这些因素直接影响着气体分子与溶剂分子之间的相互作用过程。
三、气体吸收的工艺方法根据气体吸收过程中气体与溶剂之间的相互作用方式，气体吸收的工艺方法主要包括物理吸收、化学吸收和生物吸收等。
1. 物理吸收物理吸收是指气体分子在溶剂中的溶解和吸附过程。
物理吸收的主要方式包括分子间力作用（如范德华力、静电作用）和气液相间传递。
常见的物理吸收方法包括吸附、解吸、扩散等过程。
物理吸收主要应用于一些低气体浓度和不易发生化学反应的气体分离和净化。
化工原理 第九章 气体吸收
第一节概述一、什么是吸收？吸收是利用气体混合物中各组分在某种溶剂中溶解度的差异，而将气体混合物中组分加以分离的单元操作。
溶质: 气体混合物中能溶解的组分称为溶质，以A表示；惰性组分: 不溶或微溶组分称为惰性组分或载体，以B表示；溶剂: 吸收过程所用的溶剂称为吸收剂，以S表示；吸收液: 所得的溶液称为吸收液。
二、吸收在石油化工中的应用(1)回收有用组分(2)制取液态产品(3)净化气体（废气治理）三、吸收的工艺流程四、吸收分类按溶质和溶剂之间是否发生明显的化学反应吸收按溶于溶剂的组分数吸收按吸收过程是否发生明显的温度变化吸收五、吸收剂的选择1．溶解度大；2．选择性好；3．挥发度低；4．粘度低；5．无毒、无腐蚀；6．吸收剂应尽可能不易燃、不易发泡、价廉易得、稳定。
第二节吸收过程的相平衡关系一、气体在液体中的溶解度在一定的温度与压力下、使气体混合物与一定量的溶剂接触，气相中的溶质便向液相中的溶质转移，直至液相中溶质达到饱和为止，这时，我们称之为达到了相平衡状态。
达到了相平衡状态时气相中溶质的分压，成平衡分压；液相中溶质的浓度称为平衡浓度（或溶解度）。
大量实验表明，溶解度和气相中溶质的分压有关。
从图上可以看出：分压高，溶解度大温度高，溶解度小吸收操作应在低温高压下进行，脱吸应在高温、低压下进行二、亨利定律1．亨利定律在一定的温度下，当总压不很高（<500kpa）时，稀溶液上方溶质的平衡分压与该溶质在液相中的摩尔分率成正比，其表达式如下式中------溶质在气相中的平衡分压,KN/m2；------溶质在液相中的摩尔分率；E------亨利系数,。
式(9-1)称为亨利(Henry)定律。
亨利系数E值由实验测定，常见物系的E值可由有关手册查出。
当物系一定时，亨利系数随温度而变化。
一般说来，值随温度升高而增大，这说明气体的溶解度随温度升高而减小，易溶气体值小，难溶气体的值大。
2．用溶解度系数表示的亨利定律若将亨利定律表示成溶质在液相中的摩尔浓度与其在气相中的平衡分压之间的关系，则可写成如下形式(9-2)式中C──液相中溶质的摩尔浓度,kmol/m3H──溶解度系数，溶液中溶质的摩尔浓度和摩尔分率及溶液的总摩尔浓度之间的关系为(9-3)把上式代入式(9-2)可得将上式与式(9-1)比较，可得(9-4)溶液的总摩尔浓度可用1m3溶液为基准来计算，即(9-5)式中──溶液的密度(kg／m3)──溶液的摩尔质量。
化工原理讲稿 气体吸收
两相相内传质速率可用下面的形式表达为：
NA
DG
RT1
P pBm
p
pi
令kG
DG
RT1
P pBm
N A kG p piFra bibliotekNADL
2
cm cSm
(ci
c)
令kL
DL
2
cm cSm
N A kL (ci c)
DG、DL —— 溶质组分在气膜与液膜中的分子扩散系数； P/pBm —— 气相扩散漂流因子； cm/cBm —— 液相扩散漂流因子； 1、2 —— 界面两侧气液相等效膜层厚度，待定参数。
一、吸收过程的气液相平衡关系 二、亨利定律 三、传质过程的方向、限度及推动力
第二节 吸收过程的相平衡关系
一、吸收过程的气液相平衡关系
1.气体在液体中的溶解度 在一定的温度与压力下、当气体混合物与一定量的溶剂 接触时，气相中的溶质便向液相中转移，直至液相中溶质 达到饱和为止，这时，我们称之为达到了相平衡状态。达 到了相平衡状态时气相中溶质的分压，称平衡分压；液相 中溶质的浓度称为平衡浓度（或溶解度）。
气、液相浓度(y,x)在平衡线下方(M点)：
y
ye=f(x)
ye
溶质解吸
y
M
释放溶质
o
xe
xx
结论：若系统气、液相浓度(y,x)在平衡线下方，则体系将 发生从液相到气相的传质，即解吸过程。
第二节 吸收过程的相平衡关系
气、液相浓度(y,x)处于平衡线上(K点)：
y ye=f(x)
yye
K
o
xe x x
第一节 概述
2. 吸收操作实例：石油液化气脱除硫化氢
第一节 概述
化工原理第八章 气体吸收
平衡关系与上式联立可求解界面浓度 xi 与 yi 。在用作图
3
三、工业吸收过程
工业的吸收过程常在吸收塔中进行。生产中除少部分直 接获得液体产品的吸收操作外，一般的吸收过程都要求 对吸收后的溶剂进行再生，即在另一称之为解析他的设 备中进行于吸收相反的操作－解吸。因此，一个完整地 吸收分离过程一般包括吸收和解吸两部分。
2024/3/25
4
8.2 吸收过程相平衡基础
对于单组分物理吸收，组分数c=3（溶质A、惰性 气体B、溶剂S），相数（气、液），自由度数F应为
F c23223
即在温度、总压和气、液组成共四个变量中，有三个是 自变量，另一个是它们的函数。
2024/3/25
6
在一定的操作温度和压力下，溶质在液相中的溶解 度由其相中的组成决定。在总压不很高的情况下，可以 认为气体在液体中的溶解度只取决于该气体的分压pA ， 而与总压无关。于是，cA*与 pA 得函数关系可写成
ky P kG
Ky m Kx KG HKL
13
二、界面浓度的求取
当ｍ随浓度变化时，用分传质速率方程式计算更加方 便，界面浓度 xi 与 yi 存在关系有：
（1）有双膜模型理论，yi 与 xi 在平衡线上。如果平衡线以
y f (x) 表示，则 yi 。 f (xi )
（2）可导出
y yi kx x xi ky
2024/3/25
12
不同的推动力所对应的不同传质系数和速率方程。
浓度组成表示法
表8—1 传质速率方程的各种形式
摩尔分率
物质得量浓度或分压
传质速率方程 总传质系数
2024/3/25
N A ky ( y yi ) kx (xi x) ky (y y*) kx (x* x)
化工原理气体吸收
化工原理气体吸收气体吸收是化学工程中一种常用的分离和纯化技术，用于从气体混合物中去除其中一种特定成分。
它广泛应用于石油、化工、环保等领域。
本文将介绍气体吸收的原理、装置和操作条件等方面的内容。
气体吸收的原理是利用溶剂与气体中的组分之间的化学或物理作用力，使目标组分从气相转移到液相中。
根据吸收剂的性质和反应过程的特点，气体吸收可分为物理吸收和化学吸收两种方式。
物理吸收是指目标组分在吸收剂中主要通过物理作用力，如分子间的范德华力、表面张力等，从气相吸附到液相中。
在物理吸收过程中，吸收剂的选择非常关键，常用的吸收剂包括水、有机溶剂（如乙醇、丙酮等）和离子液体等。
化学吸收是指目标组分在吸收剂中通过与吸收剂发生化学反应，形成溶解物而从气相吸附到液相中。
化学吸收通常需要在一定的温度、压力和pH值条件下进行。
化学吸收常用的吸收剂包括氨水、碱性溶液（如氢氧化钠溶液、氯化钠溶液等）和有机酸等。
气体吸收的装置主要由吸收器、进料装置、排气装置和再生装置等组成。
吸收器一般为塔状或柱状，内部设置填料或栅板，以增加气液接触的表面积，提高吸收效果。
进料装置用于将待吸收的气体引入吸收器，通常采用喷射装置或静态混合器。
排气装置用于将除去目标组分的废气排放到大气中。
再生装置用于将吸收剂中的目标组分进行回收或处理。
操作条件对气体吸收的效果有重要影响。
温度是其中的一个关键参数，一般情况下，吸收效果随着温度的升高而降低。
温度控制有利于提高吸收剂中目标组分的溶解度。
另外，压力、气体和液体的流动速度、吸收剂浓度和比表面积等，也会对气体吸收过程产生影响。
气体吸收在化工工艺中有着广泛的应用。
例如，气体吸收可用于去除工业废气中的有机物、硫化物、酸性气体等污染物。
此外，在炼油、气体处理和化学合成等过程中，气体吸收还常用于分离和提纯有机化合物、气体燃料的净化和升级等。
综上所述，气体吸收作为一种常见的分离和纯化技术，通过吸收剂与目标组分之间的化学或物理作用力，将气体中的特定成分从气相吸附到液相中。
化工原理第八章气体吸收
实验结果讨论与误差分析
03
分析实验过程中可能出现的误差来源，如测量误差、操作误差、环境误差等，并提出相应的改进措施。
误差分析
根据实验数据和分析结果，讨论气体吸收过程中的传质机理、影响因素以及优化措施。
实验结果讨论
总结实验结果和误差分析，得出关于气体吸收实验的结论，为后续研究和应用提供参考。
实验结论
过程模拟软件介绍
2
1
3
过程模拟软件是一种基于计算机技术的数值模拟工具，可以对化工过程进行建模和模拟，预测过程的性能和行为。
过程模拟软件可以用于气体吸收过程的建模和模拟，包括吸收塔的设计、操作条件的优化、过程性能的预测等。
在气体吸收中的应用
在使用过程模拟软件时，需要注意模型的准确性、数据的可靠性以及计算结果的合理性等方面。
第二小节
气体吸收设备类型及特点
填料塔结构与工作原理
填料塔结构
主要包括塔体、填料、液体分布器、气体进出口管等部分。塔内装有一定高度的填料，以增加气液接触面积，促进吸收过程。
工作原理
气体从塔底进入，通过填料层时与从塔顶喷淋下来的吸收液充分接触，完成吸收过程。填料的存在使得气液两相在较小的空间内得到充分混合，提高了吸收效率。
制定详细的实验步骤和操作规范，包括装置启动、气体和液体流量调节、温度控制、数据记录等。
实验操作规范
实验装置搭建
数据采集、处理和分析方法
使用流量计、压力表、温度计等测量仪器，实时记录气体和液体的流量、压力、温度等参数。
对实验数据进行整理、筛选和计算，得到气体吸收量、吸收速率、传质系数等关键指标。
采用图表、曲线等形式对实验数据进行可视化分析，探讨气体吸收过程中的影响因素和规律。
软件使用注意事项
化工原理下册气体吸收
第8章气体吸收dC A dz因为C MD C B2 C M D C A1 —A2N Aln ——CB1 5 C B 2 —'C B1DC ：m CA1C A2lnDPln P B2 RT P BIRT P BmP AI -P A2液膜中的传质速率 NA = kx ( X A,iX A)或NA = k l (C A,i - CA )111式中，KxFK y ，K x'x k y m11m------- = ----------------- "T -------------K ykyk xD C Al — C A2D AB ---------- 7 ----------O2、单向扩散和主体流动(分子扩散 +同方向上缓慢的总体流动)速率引起缓慢的总体流动的原因：溶质A 不断在气液相界面上发生溶解，自气相中消失，使得气液相界面附近的气相中产生空穴位，因此，引起缓慢的总体流动来补充所产生的空穴位。
如果是在气相中的传质，组分的浓度可以用分压表示，则3、对流传质 集总参数法表示传质速率气膜中的传质速率N A 二 k y (y A -y A,i )或 N A 二 k G (P A - P A,i )式中，k y =Pk G ，k x = Pk l 包括气膜和液膜的总传质速率N A =K y (y A - y A,e )或 N A = K x (X A,e - X A )解吸操作，包括气膜和液膜的总传质速率N A 二 K y (y A,e 一 Y A )或 N A 二 K X (X A - X A,e )4、传质控制如果m1 ————，则 K y k y ，传质过程为气膜阻力控制，k xk yNM - Nnet,ACB2CB1如果1 1- ，则K x k x，传质过程为液膜阻力控制。
mk y k x塔内任一横截面上气相组成 y 与液相组成x 之间的关系式，即操作线方程式:L八 G xy2- X 2L 和填料层高度H 。
化工原理讲稿气体吸收课件
ye
y
M
o
对解吸而言：
xe
xx
若保持液相浓度x不变，气相浓度y最高只能升到与之相平
衡的浓度ye，即 ymax=ye； 若保持气相浓度y不变，则液相浓度x最低也只能降到与气
相浓度y相平衡的浓度xe，即 xmin=xe。
第二节 吸收过程的相平衡关系
3.传质过程的推动力
未达平衡的两相接触会发生相际间传质(吸收或解吸)，离平衡浓度越远，
气, p2
液, x2
吸收塔
混合气体, p1
液, x1
例题3
含溶质A 且摩尔分率为x=0.2的溶液与压力为 2atm, y=0.15的气体等温接触,平衡关系为：pe=1.2x(atm)， 则此时将发生 过程。用气相组成和液相组成表示 的总传质推动力分别为Δy= ，Δx= （摩尔分 率）。如系统温度略有增高，则Δy将 。如系统总 压略有增高，则Δx将 。
大量实验表明，溶解度与平衡分压有关。
第二节 吸收过程的相平衡关系
2.溶解度曲线
第二节 吸收过程的相平衡关系
结论：
➢气体的气相分压（组成）越高，溶解度越大
➢气体的温度越高，溶解度越小
启示：吸收操作应在低温、高压下进行； 脱吸操作应在高温、低压下进行。
第二节 吸收过程的相平衡关系
二、亨利定律（Henry’s law）
第二节 吸收过程的相平衡关系
2.传质过程的限度
对吸收而言： 若保持液相浓度x不变，气相 y 浓度y最低只能降到与之相平
y
衡的浓度ye，即ymin=ye； 若保持气相浓度y不变，则液 相浓度x最高也只能升高到与 ye 气相浓度y相平衡的浓度xe，
o
即xmax=xe。
化工原理吸收
化工原理吸收
化工原理中的吸收操作是一种常见的气体和液体分离技术。
通过将气体溶解在液体中，可以有效地将气体成分从气相转移到液相中。
吸收过程的基本原理是利用液体对气体的亲和力来实现分离。
通常，吸收塔中的液体称为溶液或吸收液，而气体称为被吸收物质或吸收剂。
在吸收过程中，气体在吸收液中的分子间发生物理或化学吸附，从而被有效地捕集和固定在液体中。
当溶液饱和或达到一定浓度时，吸收过程结束。
吸收操作常用于以下方面：
1. 气体净化：吸收操作可以去除气体中的污染物质，如二氧化硫、氨气等。
通过选择适当的吸收剂和调整操作条件，可以有效地将这些有害物质从气体中去除。
2. 气体回收：吸收操作可用于回收有用气体。
例如，在石油炼制过程中，吸收操作常用于回收烃类气体或气体中的有机物。
3. 气体分离：吸收操作可以实现气体的分离和回收。
根据气体在吸收液中的溶解度差异，可以将混合气体分离成不同组分的吸收器。
吸收操作的关键参数包括吸收剂的选择、操作温度、压力、气体流量和溶液流量等。
合理地选择和控制这些参数可以提高吸收操作的效果和经济性。
总之，吸收操作是一种重要的化工分离技术，可用于气体净化、
气体回收和气体分离等应用领域。
通过合理选择吸收剂和调整操作条件，可以实现高效、经济的气体和液体分离过程。
化工原理第五章吸收(传质理论之一)超详细讲解
xA、CA、XA与mA的关系： xA= n`A/ n`T= (mA/MA)/( mA/MA+100/MS) 4 长期X放A=置n`的A 吸/ n收S=体(系m是A/平M衡A)体/(1系0，0/在MS平) 衡体系中引入气 体或C溶A=液n,`平A/衡VT将= 被[ρ破T（坏溶,液可）能×再m吸A/收(1(0p0A>+pm*AA或)]/xMA<Ax*A) , km也o可l/能m解3 吸(pA<p*A 或 xA>x*A)。
例5-3：含NH320%(yA1)的NH3-空气混合气体100m3, 用水恒温吸收至混合体中含氨5%(yA2),求NH3被吸收 的体积。
解：由于吸收前后混合气体总体积变化，以吸收前 混合气体总体积100m3为基准计算：
VNH3吸收=VNH3前-VNH3后 吸收前：VNH3前=V总前*20 %(yA1)=100*20% = 20 m3 吸收后：VNH3后=V总后(无法求得)*5% (yA2) 而: VB =V空气=100-20 =80 m3 (吸收前后VB不变)
C*A= H pA
即
C
* A
∝
pA
CA—液相A的物质的量浓度(实际浓度)— kmol/m3 （ CA = nA /V ）.
C*A—液相A的平衡浓度(与分压为pA的气相平 衡)
H—溶解度系数—kmol/(m3*Pa) or kmol/(m3*atm), H↑, CA*↑,即吸收体系的溶解度系数越大，气体越易溶。
传热过程
吸收过程
化工原理第八章气体吸收
LS Yb − Ya = X ∗− X G b a B min
费 用
t c o
理论上应综合设备大小、能量消耗等因素, 以生产利润(或费用)为 目标函数确定最适宜液气比 Lopt。实际设计时 , 根据生产经验 , 实际液 气比取：
LS =(1.1～1.5) GB
三. 低浓度吸收计算
y+dy x+dx G L yb xb
π
4
DT2G(y+dy) DT2Gy
(输出量)=
π
4
图8-8:填料塔微分物料衡算
(消失量)=NAdA' = (积累量)=0
π
4
DT2 NAadh～在 dh 内,由气相进入液相
代入物料衡算方程,整理得： Gdy= NAadh 若取速率方程为： NA= Ky(y-y*) 则：Kya(y-y*)dh=Gdy B.C.： h～ 0→h0
工艺条件：T、P、G、yb 工艺要求：ya 工程决策：xa、L 计算目标：h0(或 N)、DT
G L y x
二. 物料衡算
⒈ 填料塔吸收过程分析(如图)
假设连续稳态流动, G～气体摩尔通量
GB LS yb xb Yb X b
图8-5 ： 填料塔流程图
kmol m2 ⋅ s
化学工程与工艺专业本科教学用
y A*=mxA →m=E/P～相平衡常数,无因次 ⑶ 非线性相平衡 对于高浓度或非理想溶液,用相平衡曲线或经验式来描述相平衡关系 二. 传质速率方程
⒈ 传质机理与双膜理论
⑴ 吸收传质机理 溶质 A ：气相对流传质→相界面传质→液相对流传质 ⑵ 有效膜理论～双膜理论 双膜理论假设： Ⅰ：在相界面两侧存在着稳 定 的 气 膜 和 液 膜(即浓度边界层),形成传质的主要阻力; Ⅱ：相界面传质阻力为零,即相界面始终处 于相平衡。 pAi= f(CAi) 那么： 气膜传质速率：NA=kG(pA-pAi) 相界面传质： pAi= f(CAi) (1) (2)
化工原理-气体吸收_图文
• 气体的溶解度与温度有关，一般来说，温度下降则气体的 溶解度增高。
溶解度曲线：在一定温度、压力下，平衡时溶质在气相和液 相中的浓度的关系曲线。例：图2-2，2-3，2-4。
本章以分析单组分的等温物理吸收为重点，以便掌握最基本 的原理。
• 气体吸收是物质自气相到液相的转移，这是一种传质过程。 • 混合气体中某一组分能否进入溶液里，既取决于该组分的分压，
也取决于溶液里该组分的平衡蒸汽压。如果混合气体中该气体的 分压大于溶液的平衡蒸汽压，这个组分便可自气相转移至液相， 即被吸收。由于转移的结果，溶液里这个组分的浓度便增高，它 的平衡蒸汽压也随着增高，到最后，可以增高到等于它在气相中 的分压，传质过程于是停止，这时称为气液两相达到平衡。 • 反之，如果溶液中的某一组分的平衡蒸汽压大于混合气体中该组 分的分压，这个组分便要从溶液中释放出来，即从液相转移到气 相，这种情况称为解吸（或脱吸）。 • 所以根据两相的平衡关系可以判断传质过程的方向与极限，而且 ，两相的浓度距离平衡愈远，则传质的推动力愈大，传质速率也 愈大。 • 吸收操作的分析，应该从气液两相的平衡关系与传质速率关系着 手，本章各节即如此展开讨论。
y
相对于气相浓度而言实
际液相浓度过饱和
(x>x*)，故液相有释放
o
溶质 A 的能力。
y*=f(x)
吸收溶质
Q
释放溶质
x* x x
结论：若系统气、液相浓度(y,x)在平衡线下方，则体系将 发生从液相到气相的传质，即解吸过程。
传质过程的方向
气、液相浓度(y,x)处于
