钢栈桥施工作业指导书
4栈桥施工作业指导书QL004概论
新建北京至张家口铁路JZSG-5标段桥梁工程编号：QL004 栈桥、钻孔平台施工作业指导书单位：中铁大桥局集团有限公司新建京张铁路五标项目部编制：审核：批准：2016年04月10日发布 2016年04月11日实施栈桥、钻孔平台施工作业指导书1 适用范围本作业指导书适用于京张铁路JZSG-5标栈桥施工。
具体局部细节根据各工程的水文、地质等环境和工艺情况做调整。
2 作业准备2.1 内业技术准备（1）应在开工前组织技术人员认真学习施工组织设计，阅读、审核施工图纸，澄清相关技术问题，熟悉规范和施工技术标准。
（2）制定现场施工安全保证措施，制定有针对性的应急预案。
（3）钢管桩施工前应掌握施工所在区域的工程地质、水文条件。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考试合格后持证上岗。
（4）根据设计资料对栈桥钢桩坐标复核无误。
（5）依据验收标准及建设、监理单位要求，编制技术资料、施工原始记录、检验批资料表格计划。
2.2 外业技术准备（1）施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
（2）建立钢结构加工厂并投入使用。
3 技术要求（1）栈桥施工按照设计要求进行。
（2）钢管桩、分配梁、贝雷片油漆涂层厚度应满足设计要求。
（3）焊接工艺满足设计要求，焊缝高度不小于设计要求。
4 施工程序与工艺流程栈桥施工主要流程为：钢管桩施工→联结系施工→分配梁施工→贝雷片施工→桥面板铺设→栏杆施工。
具体栈桥施工流程见图4-1。
5 施工要求5.1 施工准备根据栈桥类型及现场地质情况，选定钢管桩施工方法。
根据图4-1栈桥施工流程图施工组织安排，编制钢管桩材料计划，保证钢管桩供应。
在钢结构加工厂内预先加工标准联结系构件、桩头及分配梁等构件，确保钢结构预制件供应。
5.2、钢管桩下沉施工钢管桩下沉采用悬打法施工，利用100t履带吊机配合打桩锤施打钢管桩。
履带吊停放在桥台（或已施工完成的栈桥桥面），吊装悬臂导向支架，利用悬臂导向支架精确打入栈桥基础钢管桩，测量组确定桩位与桩的垂直度满足要求后，开动振桩锤下沉到位。
钢栈桥作业指导书

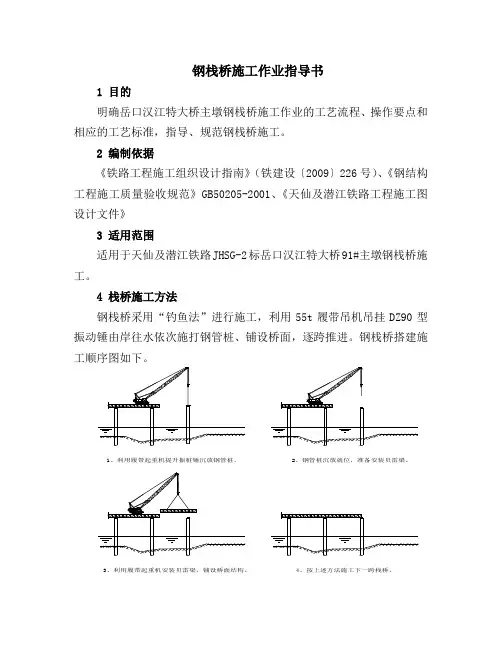

钢栈桥施工作业指导书1 目的明确岳口汉江特大桥主墩钢栈桥施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范钢栈桥施工。
2 编制依据《铁路工程施工组织设计指南》（铁建设〔2009〕226号）、《钢结构工程施工质量验收规范》GB50205-2001、《天仙及潜江铁路工程施工图设计文件》3 适用范围适用于天仙及潜江铁路JHSG-2标岳口汉江特大桥91#主墩钢栈桥施工。
4 栈桥施工方法钢栈桥采用“钓鱼法”进行施工，利用55t履带吊机吊挂DZ90型振动锤由岸往水依次施打钢管桩、铺设桥面，逐跨推进。
钢栈桥搭建施工顺序图如下。
1、利用履带起重机提升振桩锤沉放钢管桩。
2、钢管桩沉放就位，准备安装贝雷梁。
3、利用履带起重机安装贝雷梁，铺设桥面结构。
4、按上述方法施工下一跨栈桥。
图1 栈桥施工示意图4.1 工艺流程工艺流程见图2。
图2 栈桥施工工艺流程图4.1.1栈桥起始墩为保证栈桥与后方连接，在0#台钢管桩后面采用钢筋混凝土挡土墙，台背用石渣填筑。
挡墙总宽为8m，挡墙顶面与栈桥桥面标高齐平。
4.1.2全站仪岸上建立基站全站仪在岸上建立基站，适时控制钢管桩的平面位置、倾斜度及标高。
4.1.3 振动下沉钢管桩栈桥钢管桩为直径Φ630mm（δ8），钢管桩在操作平台上接长，要求接长钢管桩同轴无偏心，焊缝饱满无气泡，钢管桩一次接长到设计长度，接头位置沿钢管桩四周布置4块加劲板，加劲板和钢管桩紧贴满焊，加劲板用1.0㎝厚的钢板加工，尺寸大小为15㎝×30㎝。
采用55t履带吊车沿钢栈桥前端吊振动锤打桩，施工时注意履带吊悬出长度不准超过2米，吊机吊起振动锤通过振动锤的液压钳夹注钢管桩吊立起来，同时履带吊的小钩需吊住钢管桩起辅助起吊作用。
根据测量人员定位后，钢管桩平面位置及垂直度调整完成后，开始压锤，依靠钢管桩及打桩锤的重量将其压入土层，测量复测桩位和倾斜度，偏差满足要求后，开振动锤。
振动锤开始时，分一阵一阵打，每阵2～3秒，施打3到4阵等钢管桩入泥深度够或能自身稳定时侧量员观测下桩的位置和垂直度，不符合要求的话应拔出来重新定位和调整到合格，合格后振动锤持续进行振动施打，钢管桩的最终桩尖标高由入土深度控制，若钢管桩无法施打至设计标高，及时汇报、分析原因，拿出解决办法，直至钢管桩的入土深度满足设计要求和已证明钢管桩达到了设计承载力。
钢栈桥及钢平台作业指导书
一、工程概述本桥跨越资江，属深水大跨桥，全长1941m，中心里程DK183+761.85。
主桥孔跨布置为(60+3×100+60)m双线连续箱梁，主桥18#～21#墩为水中墩，承台平面尺寸为14.4×25.2米，高6.5米，大承台高4米，小承台高2.5米，每个承台下设15根根据工程实际需要，栈桥只在18#~20#搭设，全长200m，宽8m。
20#墩桩基施工采用水中钢平台，18#、19#、21#采用筑岛施工。
二、栈桥及钢平台的设计说明1、主要作用和功能⑴栈桥是桥梁基础、墩身及上部构造的钢筋、混凝土、模板等材料的运输通道；是钻机、吊车、施工车辆等机械设备进场或转场通道；是人员通行的通道。
⑵钢平台是钻孔桩基施工的工作平台。
2、设计遵循原则本桥水中墩为18#～21#墩，共4个桥墩。
为了快速、安全和方便的施工主桥水上桥墩，在18#~20#搭设施工栈桥作为各种材料、机具、人员等的运输通道。
主要遵循的是“安全”和“经济”的原则。
“安全”原则要求栈桥及钢平台具有足够的承载能力，不发生任何因栈桥和钢平台问题造成的人员伤亡、不能延误资江特大桥主桥的工期。
因此设计标准不可偏小，必须留有足够的富余度。
“经济”原则要求栈桥的设计应该通过各方面的优化尽量降低造价。
从“安全”原则出发，结构的强度、延性都应留有足够的富余。
从“经济”原则出发，栈桥的使用期为3年，作为临建工程，建设高度依据下游浪石滩水电站水库20年一遇的建库回水位标高确定。
三、栈桥及钢平台的设计1、栈桥及平台使用要求（1）栈桥承载力应满足QUY50履带吊在桥面行走及起重要求，35t混凝土罐车行走及错车要求。
（2）栈桥的宽度设置应满足各种施工车辆行走的要求。
（3）栈桥的平面位置不得妨碍钻孔桩施工、承台、墩身施工。
（4）栈桥高程设计按下游浪石滩水电站水库20年一遇水位设计高出2m，即182m。
（5）平台承载力应满足QUY50履带吊在平台上行走及起吊20t要求；每台10t 重的冲击钻机（工作状态下P=40t，钻机底座尺寸3.0×5.0m）。
栈桥施工标准化作业指导书
栈桥施工标准化作业指导书2017年02月21日目录1、编制目的：2、设计要求及施工质量标准：3、适用范围：4、施工作业流程及工艺：5、需要配备的资源：6、质量检查及验收：7、各项记录表：1、编制目的国道107改线官渡黄河大桥在郑州境内跨越黄河，为满足黄河南北两岸材料运输要求及主桥水中桥墩的施工，在主桥上游侧搭设施工临时钢栈桥，为规范钢栈桥施工作业流程、作业标准，有效地指导钢栈桥施工，确保施工安全，同时为以后类似工程施工提供参考，特制定钢栈桥施工标准化作业指导书。
2、设计要求及施工质量标准2.1 栈桥总体布置官渡黄河大桥栈桥全长1077.29m，净宽7.5m，全桥共15联，标准跨度12m，制动墩跨度3m，通航孔1处，跨径21m。
栈桥第一联为六跨连续梁，主梁长度7 5m；第二联为四跨连续梁，主梁长度51m；第三联至第十三联为六跨连续梁标准跨，主梁长度75m；第十四联为五跨连续梁+通航孔（跨径21m），主梁长度84m。
第十五联为四跨跨连续，主梁长度51m。
每联设置普通墩、制动墩、伸缩缝墩，联与联之间设置10cm伸缩缝（按平均气温20℃考虑）。
栈桥第一联设4%纵坡，其余各联纵坡为0,栈桥全桥横坡为0。
栈桥中心线与主桥中心线距离为28.25m，栈桥高程按主桥10年一遇洪水位（86.72m）+安全距离考虑，控制标高为88.5m （贝雷梁底高程）。
栈桥全景图2.2 栈桥设计标准（1）、设计使用年限：3年（含栈桥搭设、拆除）；（2）、设计等级：四级公路（双车道+1m人行）；（3）、设计行车速度：20km/h；（4）、设计洪水频率：10年一遇；（5）、设计荷载：以施工所需车辆荷载控制，具体如下：①70t履带吊行走及作业；②10m³混凝土运输车行走；③施工现场材料运输车（公路-I级荷载车辆荷载）。
2.3 、栈桥构造栈桥上部结构由上至下依次为整体桥面板（10mm厚钢质桥面板、I12.6工字钢纵向分配梁）、I25工字钢横向分配梁、“321贝雷片”主梁、双拼HN400×200型钢主横梁、双拼HN500×200型钢主纵梁（伸缩缝墩处）。

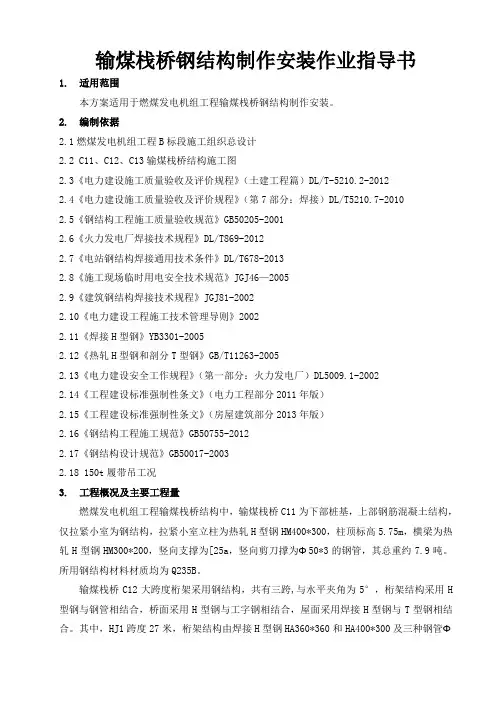

煤栈桥钢结构制作安装作业指导书

输煤栈桥钢结构制作安装作业指导书1. 适用范围本方案适用于燃煤发电机组工程输煤栈桥钢结构制作安装。
2. 编制依据2.1燃煤发电机组工程B标段施工组织总设计2.2 C11、C12、C13输煤栈桥结构施工图2.3《电力建设施工质量验收及评价规程》（土建工程篇）DL/T-5210.2-20122.4《电力建设施工质量验收及评价规程》（第7部分：焊接）DL/T5210.7-20102.5《钢结构工程施工质量验收规范》GB50205-20012.6《火力发电厂焊接技术规程》DL/T869-20122.7《电站钢结构焊接通用技术条件》DL/T678-20132.8《施工现场临时用电安全技术规范》JGJ46—20052.9《建筑钢结构焊接技术规程》JGJ81-20022.10《电力建设工程施工技术管理导则》20022.11《焊接H型钢》YB3301-20052.12《热轧H型钢和剖分T型钢》GB/T11263-20052.13《电力建设安全工作规程》（第一部分：火力发电厂）DL5009.1-20022.14《工程建设标准强制性条文》（电力工程部分2011年版）2.15《工程建设标准强制性条文》（房屋建筑部分2013年版）2.16《钢结构工程施工规范》GB50755-20122.17《钢结构设计规范》GB50017-20032.18 150t履带吊工况3. 工程概况及主要工程量燃煤发电机组工程输煤栈桥结构中，输煤栈桥C11为下部桩基，上部钢筋混凝土结构，仅拉紧小室为钢结构，拉紧小室立柱为热轧H型钢HM400*300，柱顶标高5.75m，横梁为热轧H型钢HM300*200，竖向支撑为[25a，竖向剪刀撑为Φ50*3的钢管，其总重约7.9吨。
所用钢结构材料材质均为Q235B。
输煤栈桥C12大跨度桁架采用钢结构，共有三跨,与水平夹角为5°，桁架结构采用H 型钢与钢管相结合，桥面采用H型钢与工字钢相结合，屋面采用焊接H型钢与T型钢相结合。
