南京工程学院塑料模试卷三

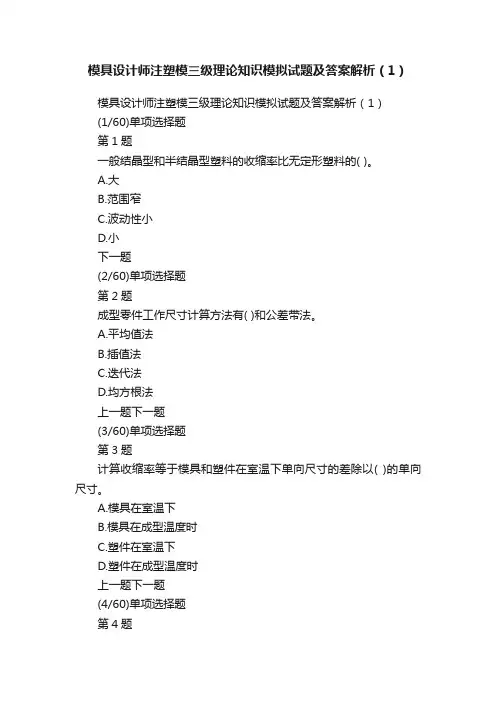

模具设计师注塑模三级理论知识模拟试题及答案解析（1）
模具设计师注塑模三级理论知识模拟试题及答案解析（1）模具设计师注塑模三级理论知识模拟试题及答案解析（1）(1/60)单项选择题第1题一般结晶型和半结晶型塑料的收缩率比无定形塑料的( )。
A.大B.范围窄C.波动性小D.小下一题(2/60)单项选择题第2题成型零件工作尺寸计算方法有( )和公差带法。
A.平均值法B.插值法C.迭代法D.均方根法上一题下一题(3/60)单项选择题第3题计算收缩率等于模具和塑件在室温下单向尺寸的差除以( )的单向尺寸。
A.模具在室温下B.模具在成型温度时C.塑件在室温下D.塑件在成型温度时上一题下一题(4/60)单项选择题第4题成型零件的尺寸确定与( )无关。
A.采用的塑料B.塑件精度要求C.成型零件的磨损D.塑件粗糙度上一题下一题(5/60)单项选择题第5题关于用平均值法计算型腔深度，计算公式正确的是( )。
[补选项]上一题下一题(6/60)单项选择题第6题关于用平均值法计算成型孔中心距，计算公式正确的是( )。
[补选项]上一题下一题(7/60)单项选择题为了确保塑件质量，注塑模具一次成型的塑料质量最大不应大于最大注塑量的( )。
A.5%B.80%C.50%D.10%上一题下一题(8/60)单项选择题第8题当直射压缸活塞施加给螺杆的最大推力一定时，注射压力由( )决定。
A.所用螺杆直径B.油缸内径C.模具的温度D.塑料的性能上一题下一题(9/60)单项选择题第9题注塑机的合模机构对模具所能施加的最大夹紧力称为( )。
A.锁模力B.成型压力C.喷射压力D.注射压力上一题下一题(10/60)单项选择题第10题设计模具时，模具上的螺纹过孔间距和尺寸必须与( )相协调。
A.螺纹安装孔B.定位孔C.端面凸台直径D.端面凸台高度上一题下一题(11/60)单项选择题第11题全液压式或( )的注塑机，开模行程与模具安装高度有关。
A.机械式和液压式联合作用B.全机械式C.机械式和气动式联合作用D.气动式上一题下一题(12/60)单项选择题第12题XS-ZY-125注塑机中“X”是指( )。
南京工程学院塑料模具试卷二
复核总分复核人总分题号一二三四五六题分16 10 30 14 20 10 合分人得分得分评卷人复查人1. 通常用θb来表示塑料使用的（）。
A. 上限温度B. 下限温度C.分解温度D.玻璃化温度2. 聚合物成型过程的化学变化有（）。
A. 结晶和取向B.降解和交联C. 结晶和交联D. 取向和交联3.热塑性塑料除了采用熔融指数的大小来表示流动性的好差，还经常采用的一种方法是（）。
A. 螺旋线长度法B. 拉西格压模C. 拉西格塑化模D. 拉西格拉伸模4.洗发水瓶、饮料瓶采用的成型方法是（）。
A.注射成型B.中空吹塑成型C.压缩成型D.压注成型5.图1中采用的分型面的类型是属于（）。
图1A. 平面分型面B. 曲面分型面C. 阶梯分型面D. 倾斜分型面20 年月江苏省高等教育自学考试02220塑料成型工艺与模具设计一、单项选择题（每小题1分，共16分）在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内。
6.比容和压缩率是表示粉状和纤维状塑料的松散性，主要针对的塑料种类是（）。
A.热塑性塑料B.工程塑料C.热固性塑料D.普通塑料7.推管推出机构复位一般采用的复位零件是（）。
A. 推杆B. 弹簧C. 复位杆D. 动模板8.聚甲基丙烯酸甲酯是聚丙烯酸酯类塑料中最重要的一类，具有很高的透明性，俗称（）。
A.尼龙B.有机玻璃C.防弹塑胶D.赛钢9.多数塑料的弹性模量和强度较低，受力后容易变形甚至破坏，单纯采用增加塑件壁厚的方法来提高其刚强度是不合理，也不经济的。
通常在塑件的相应位置设置（）。
A.加强肋B.圆角C.尖角D.脱模斜度10.浇注系统中从注射机喷嘴与模具浇口套接触处开始到分流道为止的塑料熔体的流动通道称之为（）。
A.冷料穴B.主流道C.分流道D.浇口11. 模具的支承零部件主要指用来安装固定或支承成型零件及其他结构零件的零部件，下列哪一项属于模具的支承零部件（）。
A.型芯B.型腔C. 模座D.推杆12. 一副塑料模，塑件与浇注系统的塑料体积之和为50cm3，应该选额定注射量为下面哪一数值的注射机（）。
南京工程学院塑料模试卷四
1. 在塑料的成型加工过程中，聚合物会发生化学变化，可能在聚合物内部产生化学变化的是（ ）。
A ． 结晶B ． 取向C ． 结晶和取向 D.降解和交联 2. 模塑件的公差等级分为（ ）。
A ． 6级B ． 7级C ． 8级 D. 9级3. 塑料制件的表面粗糙度，主要取决于模具成型零件的表面粗糙度。
一般模具表面粗糙度要比塑件的低（ ）。
A ．1～2级B ．3～4级C ．5～6级 D. 7～8级4. 塑料最常用的分类方法是按照塑料树脂的大分子类型和特性将塑料分为热塑性塑料和（ ）。
A ．普通塑料B ．缩聚型塑料C ．工程塑料 D. 热固性塑料 5. 注射过程中的压力包括（ ）。
A ．注射压力B ．塑化压力C ．塑化压力、注射压力、保压压力 D. 塑化压力、注射压力6. 表现在成型过程中，在一定温度和一定压力下塑料熔体充填模具型腔的能力，是指塑料的（ ）。
A ．塑料的成型收缩性B ．塑料的相容性C ．塑料的流动性 D. 塑料的热敏性7. 某塑料其热稳定性较差，在一定温度下会有少量的氯化氢气体（HCl ）放出，会促使其20 年 月江苏省高等教育自学考试 02220塑料成型工艺与模具设计一、单项选择题（每小题1分，共16分）在下列每小题的四个备选答案中选出一个正确的答 案，并将其字母标号填入题干的括号内。
进一步分解变色，需加入碱性稳定剂防止其裂解，该塑料是下列哪一种（）。
A．聚苯乙烯B．聚酰胺C．聚甲基丙烯酸甲酯 D.聚氯乙烯8. 图1中的冷却系统的结构是属于哪一类型（）。
图1A．隔板式 B．循环式 C．间接冷却 D．喷流式9.下列哪种塑料最合适用来生产塑料齿轮（）。
A．PE B．PS C．POM D．PVC10.图2所示浇口的类型是属于（）。
图2A．点浇口 B．侧浇口 C．潜伏式浇口 D．香蕉型浇口11. 注射模具的组成是成型零部件和（）。
A．动模板 B．定模板 C．导柱 D．结构零部件12.有些塑件因其特殊的形状特点，开模后既有可能留在动模一侧，也有可能留在定模一侧，除了可以采用在定模部分设置推出机构外，还可以采用（）。

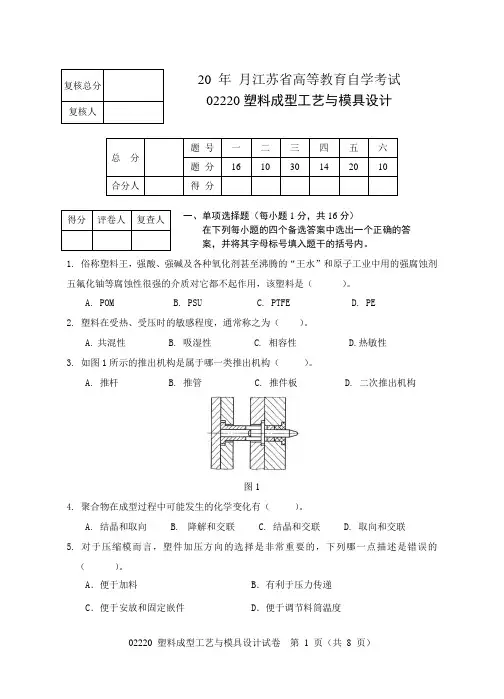

南京工程学院塑料模试卷六
1. 俗称塑料王，强酸、强碱及各种氧化剂甚至沸腾的“王水”和原子工业中用的强腐蚀剂五氟化铀等腐蚀性很强的介质对它都不起作用，该塑料是（ ）。
A. POMB. PSUC. PTFED. PE 2. 塑料在受热、受压时的敏感程度，通常称之为（ ）。
A. 共混性B. 吸湿性C. 相容性D.热敏性 3. 如图1所示的推出机构是属于哪一类推出机构（ ）。
A. 推杆B. 推管C. 推件板D. 二次推出机构图14. 聚合物在成型过程中可能发生的化学变化有（ ）。
A. 结晶和取向B. 降解和交联C. 结晶和交联D. 取向和交联 5. 对于压缩模而言，塑件加压方向的选择是非常重要的，下列哪一点描述是错误的（ ）。
A ．便于加料B ．有利于压力传递C ．便于安放和固定嵌件D ．便于调节料筒温度20 年 月江苏省高等教育自学考试 02220塑料成型工艺与模具设计一、单项选择题（每小题1分，共16分）在下列每小题的四个备选答案中选出一个正确的答 案，并将其字母标号填入题干的括号内。
6. 塑料侧凹较浅时，可采取强制脱模，强制脱模与塑料材料的下面哪点性能相关（ ）。
A ．刚性B ． 弹性C ．塑性 D. 密度 7. 孔与孔之间的距离与孔径之间的关系是（ ）。
A. 大于孔径B. 等于孔径C. 小于孔径D. 小于或等于孔径 8. 注射成型工艺参数主要包括（ ）。
A ．温度、压力、速度B ．温度、时间、速度C ．温度、压力、时间D ．时间、速度、压力 9. 图2所示浇口的类型是属于（ ）。
图2A ．点浇口B ．潜伏浇口C ．护耳浇口D ．香蕉型浇口 10. 注射模具的组成主要是成型零部件和（ ）。
A ．动模板B ．定模板C ．导柱D ．结构零部件 11. 设计侧抽芯机构时，侧型芯滑块配合导滑部分的长度与宽度关系是（ ）。
A ．长度等于宽度B ．长度大于宽度C ．长度小于宽度D ．没有要求 12. 在下列四种塑料中，透明性最强的塑料是（ ）。
南京工程学院塑料模具答案二
20 年月江苏省高等教育自学考试02220塑料成型工艺与模具设计试题答案及评分参考一. 单项选择题（每小题1分，共16分）1.B2.B3.A4.B5.D6.C7.C8.B9.A 10.B11.C 12.C 13.D 14.A 15.A 16.B二. 填空题 (每空1分, 共10分)17. 层流 18. 取向 19. 派生型 20．调湿21．合成树脂 22．圆角 23．浇口 24．定距25．7 26．运动三. 简答题 (每小题6分, 共30分)27.填料在充填过程中一般两种功能：首先增加容量，降低塑料成本；其次是能够改善塑料性能，即用以塑料改性，提高塑料的物理性能、加工性能和塑件的质量等(2分)。
增塑剂的主要作用是削弱了聚合物分子间的作用力（范德华力），从而增加了聚合物分子间的移动性，降低了聚合物分子链的结晶性，亦即增加了聚合物的塑性(2分)。
润滑剂是为了改进高聚物的流动性、减少摩擦、降低界面粘附为目的而在树脂中使用的一种添加剂(2分)。
28.分型面是决定模具结构形式的一个重要因素，它与模具的整体结构、浇注系统的设计、塑件的脱模和模具的制造工艺等有关(1分)；（1）分型面应选在塑件外形最大轮廓处(1分)；（2）分型面的选择应有利于塑件的顺利脱模(1分)；（3）分型面的选择应保证塑件的尺寸精度和表面质量(1分)；（4）分型面的选择应有利于模具的加工(1分)；（5）分型面的选择应有利于排气(1分)；29.为了提高生产效率，降低成本，小型（包括部分中型）塑件往往采取一模多腔的结构形式。
在这种结构形式中，浇注系统的设计应使所有的型腔能同时得到塑料熔体均匀的充填（2分）。
换句话说，应尽量采用从主流道到各个型腔分流道的形状、及截面尺寸相同的设计，即型腔平衡式布置的形式（2分）。
如果根据某种需要设计成型腔非平衡式布置的形式，则需要通过调节浇口尺寸，使各浇口的流量及成型工艺条件达到一致，这就是浇注系统的平衡，亦称浇口的平衡（2分）。
塑料成型模具设计考试试题
塑料成型模具设计考试试题
一、单项选择题
1.塑胶模具设计的主要内容有（）
A.模型结构设计
B.模具原理分析
C.模具制作工艺
D.铸造切削工艺
2.塑料成型模具设计时，设计部件和模具结构时，应考虑的基本因素有（）
A.加工工艺
B.模具分配
C.模具原理
D.部件尺寸
3.塑料成型模具的基本结构有（）
A.具有界限的模型
B.具有灌注系统的模具
C.具有供料系统的模具
D.具有推床系统的模具
二、多项选择题
1.塑料成型模具的设计程序一般有（）
A.加工工艺分析
B.模具原理设计
C.模具结构设计
D.模具制作
E.模具验证
2.塑料模具设计时应注意的因素包括（）
A.硬度分析
B.模具结构分析
C.模具表面粗糙度
D.模具尺寸分析
E.模具焊接分析
3.塑料模具制作过程中，重要操作步骤有（）
A.模具安装
B.模具调整
C.模具试验
D.模具清洗
E.模具保养。
《塑料模具设计》期末试卷.doc
8 9 10 11 12 13 14 15题目 1 2 3 4 5 67 答案08-09学年第一学期《塑料模具设计》期末试卷（07模具）班别：姓名： 学号：成绩：一、填空题（每小题1.5分，共30分）1 •塑料模按模塑方法分类,可分为2 .分开型腔取出塑件的面叫 面，分型面的形状有 面、面、和 面四种。
3 .压注模是主要用于加工___________________ 塑料的模具。
4. 影响塑件收缩的因素可归纳为5. 塑料模成型零件的制造公差约为塑件总公差的 成型零件的最大 磨损量，对于中小型塑件取,对于大型塑件则取6. ------------------------------------------------------------ 塑料模的组成零件按用途可分 ---------------------------------------------- -------------- 两大类。
7为了保证塑件质量.分型面选择时，对有同轴度要求的塑件,将有同轴度要求的部分设在 ___________________________ 内。
二、选择题（每题2分，共30分） 1 .环氧树脂又称“万能胶”是由于。
A 、电气绝缘性能B 、较好的力学性能C 、粘附能力强D 、配以石英粉浇铸各种模具2 .影响热塑性塑料的流动性的因素很多，下面哪个结论是正确的，A、料温高，则流动性好B、流动性差的塑料，需要较大的成型压力,才能较好地充满型腔C、型腔表面粗糙度大,流动差D、以上全对3.塑料品种的流动性差，塑料的总体尺寸-A,不能太小 B.不能太大C.受模具制件工艺限制D.根据塑件的使用性能而定，不受流动性限制4.压注模的最大特点是 oA.具有单独的加料腔。
B.在普通压机上使用C,在专用压机上使用D,没有主流道5 .下列因素不能影响注射成型的塑料精度A模具的制造精度B模具的磨损程度C塑料收缩率的波动 D注射机的关系6.选择塑件的壁厚时，下列说法错误的是A.要求壁厚具有足够的强度和刚度；B.壁厚越厚越好；C.同一塑件上各部位的壁厚尽可能均匀；7.塑料轴类尺寸的标注一般是A正偏差B负偏差C双向偏差D没有规定8.同一塑件上有前后两段同轴螺纹时，说法错误的是-A应使两段螺纹的旋向相反，螺距相等；B应使两段螺纹的旋向相同，螺距相等，C当螺距不等或旋向不同时，把两段螺纹型芯组合在一起，开模时分段拧拆下；9 塑件表面粗糙度主要与有关A塑件的成型工艺B尺寸精度C注射机类型D模具型腔表面的粗糙度10下列哪个情况不属于表观质量问题___________A熔接痕B塑件翘曲变形C塑件有气泡D塑件强度下降11塑件壁厚太薄会造成A气泡，凹陷B收缩不一致C塑件缺料现象D变形12挤出成型模具被称为A牵引装置 B挤出成型部件 C 口模D挤出机头13加强肋的方向应与料流方向A 一致B垂直C 45°D没有关系14在注射成型过程中，金属嵌件预热的目的是A 加热物料B增加嵌料的加强度C 降低嵌料周围塑料的收缩压力 D有利于排气15在注射模中，为了避免小型芯的变形，孔深不能超过孔径的A 1B 1.5C 2D 3三、判断题(每小题2分，共10分)题号 1 2 3 4 5答案()1.一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于全模方向。
塑料制品的三维建模与设计考核试卷
C.优化结构设计
D.减少零件连接
19.以下哪些软件可以进行塑料制品的光学性能模拟？（）
A. Zemax
B. SolidWorks
C. CATIA
D. RayTrace
20.塑料制品设计过程中，以下哪些措施可以降低产品的生产成本？（）
A.优化材料使用
B.减少加工工序
C.提高生产效率
D.选择低成本的供应商
A.材料的耐久性
B.结构的可靠性
C.使用环境
D.维护频率
11.以下哪些方法可以用来改善塑料制品的耐磨性？（）
A.增加材料的硬度
B.优化产品结构设计
C.使用耐磨添加剂
D.提高成型温度
12.在三维建模中，哪些操作可以用于创建复杂的塑料制品形状？（）
A.放样
B.扫描
C.拉伸
D.布尔运算
13.以下哪些软件工具可以用于塑料制品的动力学分析？（）
3.描述塑料制品在设计过程中，如何考虑成型工艺对其结构的影响，并给出具体的优化措施。
4.请阐述有限元分析在塑料制品设计中的应用，以及它对提高产品性能的作用。
标准答案
一、单项选择题
1. D
2. C
3. B
4. C
5. C
6. D
7. B
8. C
9. B
10. B
11. A
12. A
13. C
14. D
16.在塑料制品设计中，哪些因素会影响产品的抗紫外线性能？（）
A.材料的种类
B.添加剂的类型
C.壁厚
D.表面颜色
17.以下哪些方法可以用于塑料制品的应力分析？（）
A.有限元分析
B.实验测试
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 塑料的分解温度通常表示用的符号是（ ）。
A. θ
g B. θf C. θb
D. θd
2. 塑料成型的收缩性是指塑料的（ ）。
A. 成型尺寸收缩
B. 面积收缩
C. 体积收缩
D. 质量收缩
3. XS-ZY-125注射机，喷嘴圆弧半径r 为10 mm ，则注射模主流道球面半径为 （ ）。
A. 9mm
B. 10 mm
C. 11mm
D.15 mm 4. 下列哪种推出机构属于复杂推出机构的（ ）。
A. 二次推出
B. 推杆推出
C. 推件板推出
D. 推管推出 5. 是塑料最基本、最重要的组成部分，决定着塑料的基本性能的是（ ）。
A. 增塑剂
B. 填料
C. 稳定剂
D. 合成树脂 6. 日常生活中使用塑料保鲜袋，主要是采用下面哪一种塑料制成的（ ）。
A. PVC
B. PE
C. ABS
D. PA
7.塑件保压结束至开模以前所需的时间（柱塞后撤或螺杆转动后退的时间均在其中）称之为（ ）。
A. 合模时间
B. 注射时间
C. 模内冷却时间
D. 安放嵌件时间 8. 在注射成型过程中需要控制的温度主要有三种，为有料筒温度、喷嘴温度和（ ）。
A.粘流温度
B.模具温度
C.浇口温度
D.分解温度
20 年 月江苏省高等教育自学考试 02220塑料成型工艺与模具设计
一、单项选择题（每小题1分，共16分）
在下列每小题的四个备选答案中选出一个正确的答 案，并将其字母标号填入题干的括号内。
9.合模力（kN）与注射量（cm3或g）表示法目前是国际上通用的注射机表示方法，XZ―63／50型号注射机，63表示（）。
A.塑料成型机械
B.锁模力
C.注射容量
D.合模力
10.双分型面注射模具的结构特征是有两个分型面，常常用于点浇口浇注系统的模具，也叫
（）。
A.三板式注射模具
B.两板式注射模具
C.侧抽芯注射模具
D.四板式注射模具
11.双分型面注射模在开模过程中要进行两次分型，必须采取顺序定距分型机构，A分型面分型距离S与浇注系统凝料在合模方向上的长度S＇关系是（）。
A. S ＝S＇＋（3～5）mm
B. S ＝S＇＋（1～2）mm
C. S＇＝S ＋（3～5）mm
D. S＇＝S ＋（1～2）mm
12.注射模模架是由下面哪一项所组成的（）。
A. 支承零部件
B.凸凹模
C. 支承零部件和合模导向机构
D. 动模座板和定模座板
13.有种浇口只适于单型腔模具，这种形式的浇口是（）。
A.直接浇口
B.侧浇口
C.点浇口
D.扇形浇口
14. 精密注射成型的工艺特点下面哪一点是不对的（）。
A. 注射压力大
B. 温度控制精确
C.注射速度快
D. 塑件成型质量差
15.斜导柱的倾斜角α在设计时最常用的范围是（）。
A. 5°≤α≤10°
B. 25°≤α≤40°
C. 12°≤α≤22°
D. 20°≤α≤30°
16.压注模与压缩模的结构有较大区别之处在于压注模有（）。
A.单独的加料室
B.推出机构
C.导向机构
D.加热系统
二、填空题（每空1分，共10分）
17. 非晶态高聚物按温度区域不同划分为、高弹态和粘流态。
18. 按照侧向抽芯动力来源的不同，注射模的侧向分型与抽芯机构可分为机动侧向分型与
抽芯机构、侧向分型与抽芯机构和手动侧向分型与抽芯机构等三大类。
19. 注射成型工艺参数包括温度、和时间。
20. 潜伏浇口又称剪切浇口，是由浇口变异而来。
21.塑料制件从模具中取出冷却后一般都会出现尺寸的现象，这种塑料成型冷却后发生的
体积收缩的特性被称为塑料的。
22. 我国塑料注射模的国家标准有两个，即《塑料注射模中小型模架及技术条件》和《塑
料注射模大型模架》。
前者按结构特征分为基本型和。
23.组合式凹模、凸模结构按组合方式不同，可分为、局部镶嵌式和四壁拼
合式等形式。
24. 在各种类型的侧向分型与抽芯机构中，侧向分型与抽芯时必然会遇到抽拔的阻力，侧
向分型与抽芯的力一定要大于。
25. 导向机构除、定向作用外，还可以承受一定的侧向压力。
26. 压缩模主要用于成型制件，但也可以成型热塑性塑料制件。
三、简答题（每小题6分，共30分）
27. 按照塑料树脂的大分子类型和特性，塑料分为哪几类？
29. 压注成型与压缩成型相比较，在工艺参数的选取方面有什么区别？
30. 凹模脱模机构与推件板脱模机构在结构上有何不同？
31.斜导柱侧向抽芯机构有哪几种应用形式？在设计侧向抽芯机构时应该注意哪三大要素？
32. 绘出Z 字型拉料杆的结构形式。
33．绘出平缝式浇口的结构形式
34.斜导柱固定在动模，侧滑块安装在定模该模具结构如图3所示。
1） 阐述该类模具结构特点； 2） 阐述该模具工作过程。
四、作图题（每小题7分，共14分）
五．结构分析题（每小题10分，共20分）
图3
（2）阐述该机构的工作过程。
图4
36.如图5所示斜导柱侧向抽芯机构，该零件侧向孔的深度为6 mm ，倾斜角α为18º，求斜导柱的工作长度L 的长度范围。
图5
六．计算题（每小题10分，共10分）。
