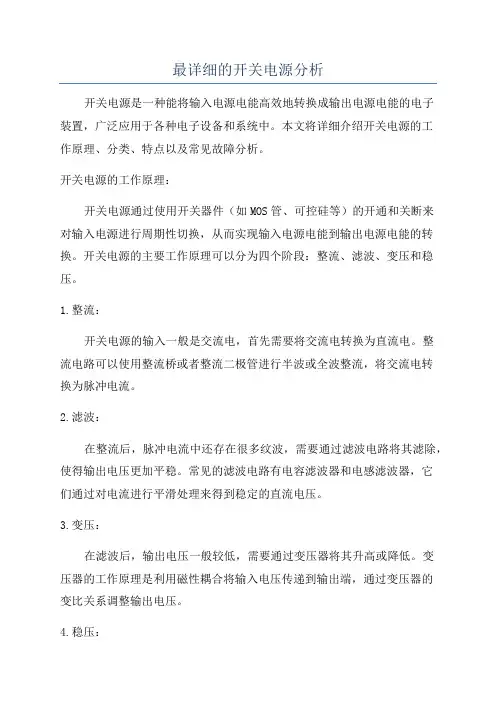

最详细的开关电源分析

最详细的开关电源分析

最详细的开关电源分析开关电源是一种能将输入电源电能高效地转换成输出电源电能的电子装置,广泛应用于各种电子设备和系统中。

本文将详细介绍开关电源的工作原理、分类、特点以及常见故障分析。

开关电源的工作原理:开关电源通过使用开关器件(如MOS管、可控硅等)的开通和关断来对输入电源进行周期性切换,从而实现输入电源电能到输出电源电能的转换。

开关电源的主要工作原理可以分为四个阶段:整流、滤波、变压和稳压。

1.整流:开关电源的输入一般是交流电,首先需要将交流电转换为直流电。

整流电路可以使用整流桥或者整流二极管进行半波或全波整流,将交流电转换为脉冲电流。

2.滤波:在整流后,脉冲电流中还存在很多纹波,需要通过滤波电路将其滤除,使得输出电压更加平稳。

常见的滤波电路有电容滤波器和电感滤波器,它们通过对电流进行平滑处理来得到稳定的直流电压。

3.变压:在滤波后,输出电压一般较低,需要通过变压器将其升高或降低。

变压器的工作原理是利用磁性耦合将输入电压传递到输出端,通过变压器的变比关系调整输出电压。

4.稳压:得到了所需的输出电压后,还需要对输出电压进行稳定控制。

稳压电路通过反馈控制将输出电压与设定值进行比较,调整开关器件的开闭时间,使得输出电压稳定在设定值。

开关电源的分类:按照输入电源类型,开关电源可以分为交流输入开关电源(AC/DC)和直流输入开关电源(DC/DC)两种类型。

交流输入开关电源主要被应用于家用电器、工业设备等领域,直流输入开关电源则主要用于电子设备和通信设备等领域。

按照结构形式,开关电源可以分为离线式开关电源和在线式开关电源。

离线式开关电源将输入电流与输出电路通过电压变换器隔离,具有较好的安全性能。

在线式开关电源则可以将输入电流直接传导至输出电路,体积小巧,但对工作环境要求较高。

开关电源的特点:1.高效性:开关电源采用开关器件进行切换,可以实现高效率的能量转换,尤其在大功率和高频率应用中效果显著。

2.稳定性:开关电源采用稳压反馈控制,能够在输入电压范围和负载变化时保持稳定的输出电压。

开关电源的原理分析与维修

开关电源的原理分析与维修
开关电源的原理分析与维修
1
一、【什么是直流电源】?
2
电源就是把其他形式的能转换成电能的装置叫 做电源。发电机能把机械能转换成电能,干电 池能把化学能转换成电能.干电池等叫做电源。
通过变压器和整流器,把交流电变成直流电的 装置叫做整流电源或者叫直流电源
3
直流电源是向电子设备提供功率的装置,也 称电源供应器或电源适配器,它提供电子板 卡所有部件所需要的电能。直流电源功率的 大小,电流和电压是否稳定,将直接影响电 子板卡的工作性能和使用寿命
39
5脚是接地脚。 6脚是输出脚接开关管
的G极。 7脚是电源脚。 8脚是基准电压输入脚,
基准电压VREF为5V。 输出电压将决定变压 器的变压比。
40
由图可见,它主要包括高频振荡、误差 比较、欠压锁定、电流取样比较、脉宽 调制锁存等功能电路。
41
UC3842主要用于高频中小容量开关电源,用它 构成的传统离线式反激变换器电路在驱动隔离 输出的单端开关时,通常将误差比较器的反向 输入端通过反馈绕组经电阻分压得到的信号与 内部2.5V基准进行比较,误差比较器的输出 端与反向输入端接成PI补偿网络,误差比较器 的输出端与电流采样电压进行比较,从而控制 PWM序列的占空比,达到电路稳定的目的。
19
转化为高频交流电的原因是高频交流 在变压器变压电路中的效率要比工频 50HZ高很多.所以开关变压器可以做 的很小,而且工作时自身损耗低,发 热量少,成本低。故其克服了线性电 源的缺点。应用广泛。
20
开关电源电路的组成
21
整流滤波
AC220V输入经整流滤波成+300V直流电加 至T2初级绕级。
45
1
2
3
4

开关电源变压器原理详解

开关电源变压器原理详解

开关电源变压器原理详解开关电源变压器是一种将高电压经过变压器转换为低电压的设备。

它通过高频振荡电路开关,将电源转换成需要的电压和电流。

在开关电源变压器中,有两个有极性的线圈在磁芯上。

第一线圈被称为原线圈或主线圈,而第二线圈被称为次级线圈或副线圈。

高电压进入原线圈,开关振荡器然后控制磁铁在磁芯中的位置。

这导致原线圈的交变磁场在副线圈中产生交变电场,从而产生所需的电压和电流。

开关电源变压器的工作原理与普通电源变压器相似,但是其工作频率高于普通电源变压器。

由于开关电源变压器的高频振荡,其磁芯使用特殊材料来防止磁芯在高频振荡下的损失。

磁芯通常由铁、钠、镍或钴等高导磁性材料制成,以确保在高频下的最佳工作性能。

开关电源变压器的优点是其高效率、可靠性和节省空间。

它们具有快速响应时间,长寿命和高容量,能够在更小的空间内提供更高的电源输出,因此被广泛应用于机器人、交通信号灯、电视、计算机和手机等设备中。

在选择开关电源变压器时,需要考虑一些重要的因素。

其中最重要的因素是电源的电压和电流需求。

其他因素包括温度、振荡频率、磁芯材料和使用寿命等。

在使用开关电源变压器时,还需要注意以下事项。

首先,应正确地接地和维护主电路和副电路。

其次,在开关电源变压器过载时,应及时检查并解决问题。

第三,当变压器开始工作时,应注意不要触及开关电源变压器的磁芯以防止电击。

最后,要定期进行检查和维护,以确保其工作性能和寿命。

总之,开关电源变压器是现代电子设备不可或缺的部分。

了解其工作原理和使用方法将有助于我们在实践中更好地使用它。

开关电源高频变压器工作原理

开关电源高频变压器工作原理

开关电源高频变压器工作原理1开关电源高频变压器概述开关电源高频变压器是开关电源中不可或缺的重要元件,扮演着转换输出电压与电流、隔离输入输出的关键角色。

本文将围绕开关电源高频变压器的工作原理进行探究。

2高频变压器的构成与工作原理高频变压器主要由铁芯、绕组以及外壳组成。

铁芯分为铁氧体和磁性粉末铁芯两种,绕组分为一次绕组和二次绕组,外壳则可用于固定绕组和铁芯。

其工作原理类似于普通变压器,但存在一定区别。

开关电源高频变压器是在高频工作状态下工作的,因此需要采用高质量的材料和加工工艺。

同时,由于开关电源工作时需要快速地切换电路状态,因此高频变压器的工作频率也非常高,一般在几十千赫兹至上百千赫兹之间。

3高频变压器的工作过程高频变压器的工作过程可以分为两个部分:正半周和负半周。

3.1正半周在正半周电流通过一次绕组时,由于磁性铁芯产生的磁通量不停地变化,导致一次绕组中产生电动势。

此时,电动势会使得电流逆时针流向铁芯上,从而产生一个与二次绕组呈交叉的磁通,并在二次绕组上产生电势差。

因此,二次绕组中就会引发电流。

3.2负半周在负半周电流通过一次绕组时,由于磁性铁芯产生的磁通量的变化方向发生了变化,会导致电动势使电流向顺时针的方向流向铁芯上,从而在一次绕组中产生一个与二次绕组呈交叉方向的磁通,并直接在二次绕组上产生电势差,相应地,在二次绕组上引发电流。

4高频变压器的应用高频变压器广泛应用于开关电源、逆变器、变频器、电子变压器等领域,是许多现代电子设备的核心元件。

其中,开关电源是高频变压器的主要应用之一。

开关电源使用高频变压器扮演隔离输入输出、转换电压和电流的关键角色。

在开关电源中,高频变压器的质量和性能不仅决定着输出电流和电压的状况,还关系着输出电源的有效性、稳定性和可靠性。

5总结开关电源高频变压器作为开关电源的核心元件,其作用和重要性不可忽视。

对于高频变压器的工作原理及其应用,我们有了更加生动的了解和认识,相信该知识对于我们进一步了解开关电源工作机理会有很大的帮助。

(整理)正激式开关电源高频变压器

(整理)正激式开关电源高频变压器

待求参数项详细公式1副边电压VsVs = Vp*Ns/Np2最大占空比θonmaxθonmax = Vo/(Vs-0.5)1、θonmax的概念是指:根据磁通复位原则,其在闭环控制下所能达到的最大占空比。

2、0.5是考虑输出整流二极管压降的调整值,以下同。

3临界输出电感LsoLso = (Vs-0.5)*(Vs-0.5-Vo)*θonmax2/(2*f*Po)1、由能量守恒:(1/T)*∫0ton{Vs*[(Vs-Vo)*t/Lso]}dt = Po2、Ton=θon/f4实际工作占空比θon如果输出电感Ls≥Lso:θon=θonmax否则:θon=√{2*f*Ls*Po /[(Vs-0.5)*(Vs-0.5-Vo)]}1、由能量守恒:(1/T)*∫0ton{Vs*[(Vs-Vo)*t/Ls]}dt = Po2、Ton=θon/f5导通时间TonTon =θon /f6最小副边电流IsminIsmin = [Po-(Vs-0.5)*(Vs-0.5-Vo)*θon2/(2*f*Ls)]/[(Vs-0.5)*θon]1、由能量守恒:(1/T)*∫0ton{Vs*[(Vs-Vo)*t/Ls+Ismin]}dt = Po2、Ton=θon/f7副边电流增量ΔIsΔIs = (Vs-0.5-Vo)* Ton/ Ls8副边电流峰值IsmaxIsmax = Ismin+ΔIs9副边有效电流IsIs = √[(Ismin2+ Ismin*ΔIs+ΔIs2/3)*θon]1、Is=√[(1/T)*∫0ton(Ismin+ΔIs*t/Ton)2dt]2、θon= Ton/T10副边电流直流分量IsdcIsdc = (Ismin+ΔIs/2) *θon11副边电流交流分量IsacIsac = √(Is2- Isdc2)12副边绕组需用线径DsDs = 0.5*√Is电流密度取5A/mm213原边励磁电流IcIc = Vp*Ton / Lp14最小原边电流IpminIpmin = Ismin*Ns/Np15原边电流增量ΔIpΔIp = (ΔIs* Ns/Np+Ic)/η16原边电流峰值IpmaxIpmax = Ipmin+ΔIp17原边有效电流IpIp = √[(Ipmin2+ Ipmin*ΔIp+ΔIp2/3)*θon]1、Ip=√[(1/T)*∫0ton(Ipmin+ΔIp*t/Ton)2dt]2、θon= Ton/T18原边电流直流分量IpdcIpdc = (Ipmin+ΔIp/2) *θon19原边电流交流分量IpacIpac = √(Ip2- Ipdc2)20原边绕组需用线径DpDp = 0.55*√Ip电流密度取4.2A/mm221最大励磁释放圈数Np′Np′=η*Np*(1-θon) /θon22磁感应强度增量ΔBΔB = Vp*θon / (Np*f*Sc)23剩磁BrBr = 0.1T24最大磁感应强度BmBm = ΔB+Br25标称磁芯材质损耗PFe (100KHz 100℃ KW/m3)磁芯材质PC30:PFe = 600磁芯材质PC40:PFe = 45026选用磁芯的损耗系数ωω= 1.08* PFe / (0.22.4*1001.2)1.08为调节系数27磁芯损耗PcPc = ω*Vc*(ΔB/2)2.4*f1.228气隙导磁截面积Sg方形中心柱:Sg= [(a+δ′/2)*( b+δ′/2)/(a*b)]*Sc圆形中心柱:Sg= {π*(d/2+δ′/2)2/[π*(d/2)2]} *Sc29有效磁芯气隙δ′δ′=μo*(Np2*Sc/Lp-Sc/AL)1、根据磁路欧姆定律:H*l = I*Np 有空气隙时:Hc*lc + Ho*lo = Ip*Np又有:H = B/μ Ip = Vp*Ton/Lp 代入上式得:ΔB*lc/μc +ΔB*δ/μo = Vp*Ton*Np /Lp式中:lc为磁路长度,δ为空气隙长度,Np为初级圈数,Lp为初级电感量,ΔB为工作磁感应强度增量;μo为空气中的磁导率,其值为4π×10-7H/m;2、ΔB=Vp*Ton/Np*Sc3、μc为磁芯的磁导率,μc=μe*μo4、μe为闭合磁路(无气隙)的有效磁导率,μe的推导过程如下:由:Hc*lc=Ip*Np Hc=Bc/μc=Bc/μe*μo Ip=Vp*Ton/Lpo 得到:Bc*lc/(μe*μo)=Np*Vp*Ton/Lpo又根据:Bc=Vp*Ton/Np*Sc 代入上式化简得:μe = Lpo*lc/μo*Np2*Sc5、Lpo为对应Np下闭合磁芯的电感量,其值为:Lpo = AL*Np26、将式步骤5代入4,4代入3,3、2 代入1得:Lp =Np2*Sc/(Sc/AL +δ/μo)30实际磁芯气隙δ如果δ′/lc≤0.005:δ=δ′如果δ′/lc>0.03:δ=μo*Np2*Sc/Lp否则δ=δ′*Sg/Sc31穿透直径ΔDΔD = 132.2/√f32开关管反压UceoUceo = √2 *Vinmax+√2 *Vinmax*Np/ Np′33输出整流管反压UdUd = Vo+√2 *Vinmax*Ns/Np′34副边续流二极管反压Ud′Ud′=√2 *Vinmax*Ns/Np二、双端开关电源高频变压器:No待求参数项详细公式1副边电压Vs如果为半桥:Vs = Vp*Ns/(2*Np)否则: Vs = Vp*Ns/Np2最大占空比θonmaxθonmax = Vo/(Vs-0.5)1、θonmax的概念是指:根据磁通复位原则,其在闭环控制下所能达到的最大占空比。

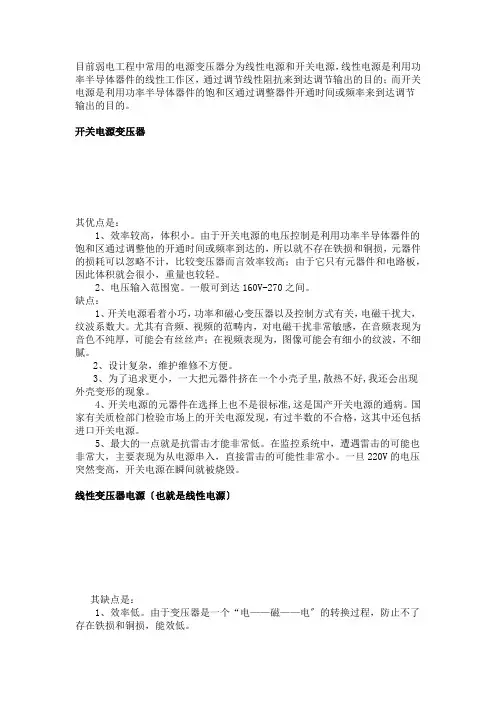

目前弱电工程中常用的电源变压器分为线性电源和开关电源

目前弱电工程中常用的电源变压器分为线性电源和开关电源

目前弱电工程中常用的电源变压器分为线性电源和开关电源,线性电源是利用功率半导体器件的线性工作区,通过调节线性阻抗来到达调节输出的目的;而开关电源是利用功率半导体器件的饱和区通过调整器件开通时间或频率来到达调节输出的目的。

开关电源变压器其优点是:1、效率较高,体积小。

由于开关电源的电压控制是利用功率半导体器件的饱和区通过调整他的开通时间或频率到达的,所以就不存在铁损和铜损,元器件的损耗可以忽略不计,比较变压器而言效率较高;由于它只有元器件和电路板,因此体积就会很小,重量也较轻。

2、电压输入范围宽。

一般可到达160V-270之间。

缺点:1、开关电源看着小巧,功率和磁心变压器以及控制方式有关,电磁干扰大,纹波系数大。

尤其有音频、视频的范畴内,对电磁干扰非常敏感,在音频表现为音色不纯厚,可能会有丝丝声;在视频表现为,图像可能会有细小的纹波,不细腻。

2、设计复杂,维护维修不方便。

3、为了追求更小,一大把元器件挤在一个小壳子里,散热不好,我还会出现外壳变形的现象。

4、开关电源的元器件在选择上也不是很标准,这是国产开关电源的通病。

国家有关质检部门检验市场上的开关电源发现,有过半数的不合格,这其中还包括进口开关电源。

5、最大的一点就是抗雷击才能非常低。

在监控系统中,遭遇雷击的可能也非常大,主要表现为从电源串入,直接雷击的可能性非常小。

一旦220V的电压突然变高,开关电源在瞬间就被烧毁。

线性变压器电源〔也就是线性电源〕其缺点是:1、效率低。

由于变压器是一个“电——磁——电〞的转换过程,防止不了存在铁损和铜损,能效低。

2、输入范围窄。

一般只有200V—240V之间吧,小于这个范围,输出电压不够,大于这个范围,变压器可能就会烧毁。

这个电压范围绝大多数的场合是够用的,不必去过多的考虑。

再者变压器体积较开关电源大,笨重。

优点:1、线性的看着笨重,功率完全取决于变压器和调整管,效率虽低但是不会引入额外的干扰,也就是说电磁干扰小,纹波系数很低,可忽略不计。

开关电源的楖念及分析方法

开关电源的楖念及分析方法

01
02
Vo/Vin =1/(1-D)
Boost电路的输入输出关系:
理想变压器的基本方程:
理想变压器模型: 变压器绕组完全耦合 变压器无气隙且磁芯的导磁率μ无穷大
I1
N1
N2
u1
u2
I2
电压基本方程:
电流基本方程:
理想变压器个绕组的电压与匝数成正比,且同名端具有相同极性;各绕组电流与匝数乘积之和为零,即电流的变比与匝比成反比,且极性相反(点进点出原则)。
根据转换的方法分类: 线性电源,相控电源,开关电源
根据调控的效果分类: 稳压, 恒流, 调频,调相
根据调控的方法分类: 传统反馈控制,矢量控制,数位控制
什么是Switching Mode Power Supply?
有源开关(Switch)
二极管(Diode)
电感器(Inductor)
电容器(Capacitor)
基本电子元件在开关电源中所起的作用
开关电源的基本元件:
+ u(t) -
i(t)
电容的基本方程
1. 当一电流流经电容, 电容两端的电压逐渐增加, 并且电容量越大电流增加越慢.
C
I
2. 在稳态工作的开关电源中流经电容的电流对时间的积分为零。
A
B
面积A=面积B
+ u(t) -
C:
L:
Buck电路工作原理分析:
UL
根据L的伏秒平衡原则:
(Vin-Vo)*DT=Vo*(1-D)T
Vo=Vin *D
L*ΔIo=Vo *(1-D)T
根据L在1-D时间的基本方程:
ΔIo=Vo *(1-D)T/L
Buck电路的输入输出关系:

开关变压器工作原理及作用

开关变压器工作原理及作用

开关变压器工作原理及作用开关变压器一般是指开关电源里面所用的变压器,工作在十几到几十千赫兹甚至几百千赫兹频率的脉冲状态下,铁芯一般采用铁氧体材料。

开关电源变压器是加入了开关管的电源变压器,在电路中除了普通变压器的电压变换功能,还兼具绝缘隔离与功率传送功能一般用在开关电源等涉及高频电路的场合。

开关变压器作用开关电源变压器和开关管一起构成一个自激(或他激)式的间歇振荡器,从而把输入直流电压调制成一个高频脉冲电压。

起到能量传递和转换作用。

在反激式电路中,当开关管导通时,变压器把电能转换成磁场能储存起来,当开关管截止时则释放出来。

在正激式电路中,当开关管导通时,输入电压直接向负载供给并把能量储存在储能电感中。

当开关管截止时,再由储能电感进行续流向负载传递。

把输入的直流电压转换成所需的各种低压。

开关变压器工作原理对于开关电源,开关变压器的工作原理与普通变压器的工作原理是不同的。

普通变压器输入的交流电压或电流的正、负半周波形都是对称的,并且输入电压和电流波形一般都是连续的,在一个周期之内,输入电压和电流的平均值等于0,这是普通变压器工作原理的基本特点;而开关变压器一般都是工作于开关状态,其输入电压或电流一般都不是连续的,而是断续的,输入电压或电流在个周期之内的平均值大多数都不等于0,因此,开关变压器也称为脉冲变压器,这是开关变压器与普通变压器在工作原理方面的最大区别。

除此之外,开关变压器对于输入电压来说,有单激式和双激式之分:对于输出电压来说,又有正激式和反激式之分。

单激式和双激式开关电源,或正激式和反激式开关电源,它们使用的开关变压器,在工作原理方面也有很大的不同。

当开关变压器的输入电压为直流脉冲电压时,称为单极性脉冲输入,这种单极性脉冲输入的开关电源称为单激式变压器开关电源:当开关变压器的输入电压为正、负交替的脉冲电压时,称为双极性脉冲输入,这种双极性脉冲输入的开关电源称为双激式变压器开关电源;。

开关电源变压器效率分析

开关电源变压器效率分析

+Ul
+U2


图1
图2
2实际应用中的可自动调节反激磁电路
在实际应用中输入电压和负载通常是长波的。为此,设 计一种使反激磁电流能够跟随激磁电流变化的电路来自动 调整反激磁电流的大小。变压器的激磁电流包含两种成分, 一种是负载电流折合到原边的电流,另一种是空载电流,为 抵消剩磁的激磁电流。负载电流越大日也越大,所也就越 大,有类似正比关系。利用主激磁电流的变化作为补偿反馈 信号,产生抵消剩磁的补偿电流。电流随研大小变化。图3 是由普通阻容吸收电路改进而成。利用了主绕组反电势的 能量形势补偿电流,不额外消耗能量。可实现自动调整补偿 电流,当主激磁电流大时如上反电势也就大。当主开关管 疋导通时+U电源经过£。,疋到地,形成主激磁电流,此时 虽在厶上反电势但它始终小于电源电压,故主激磁电流仍维 持自上而下的方向。此时£1上有正负反电势,但由于L处 于截止状态而D。处于反偏,在厶支路中无电流流过,C无充 电电流,当如截止后到开关管上1导通,主激磁电流降为零, 在£,上产生上负下正反电势通过D,给C充电。当£。上磁 场能量释放结束后,C开始通过L向£。放电,此时铁芯中的 磁场方向与原磁场方向相反,利用此反向放电电流抵消西 的影响。图3中的D。是在L还未导通时,给C反向充电而 形成的谐振;尺是C的泄放电阻,可改变消磁电流的大小。
万方数据
一105一
开关电源变压器效率分析
作者: 作者单位: 刊名:
英文刊名: 年,卷(期): 被引用次数:
杜鸿博, 陈健 佳木斯水利勘测设计研究院,黑龙江,佳木斯,154002
黑龙江水利科技 HEILONGJIANG SCIENCE AND TECHNOLOGY OF WATER CONSERVANCY 2006,34(3) 0次

开关电源变压器与设计变压器原理设计及感量计算变压器的基本工作原理和结构

开关电源变压器与设计变压器原理设计及感量计算变压器的基本工作原理和结构

I 2
I2 k
E2 kE2 E1 U2 kU2
r 2 k 2 r 2
x 2 k 2 x 2
Z
L
k 2Z
L
第三章 变压器
折算后的方程式为
U 1 E 1 I 1 R 1 j I 1 X 1 E 1 I 1 Z 1 U 2 E 2 I 2 R 2 j I 2 X 2 E 2 I 2 Z 2 I1I2 I0
线性关系。
当磁通按正弦规律
变化时,空载电流呈尖 顶波形。
t
3 21
i0
1
当空载电流按正弦规律变
2
化时,主磁通呈尖顶波形。
3
i0
实际空载电流为非正弦波,但为了分析、计算和测量的方便,在 相量图和计算式中常用正弦的电流代替实际的空载电流。
第三章 变压器
二、空载损耗
即 耗 变PF空 压 e和载 器 绕损 空 组耗 载 铜 I02R近 时 1损 。 耗 电 由 。似 一 耗 源 于 I0为 次 和 吸 R1铁 侧 均 收损 从 很 少 ,小 所 量 P0,供 以 有 P0 给 功 PF, e铁 功
一次侧的电动势平衡方程为
U 1 ( R m E j1 X m I)0Z I01( R 1jX 1)I0
空载时等效电路为
第三章 变压器
Rm,Xm,Zm励磁电阻、励磁电抗、励磁阻抗。由于磁路具有饱 和特性,所以ZmRm不j是Xm常数,随磁路饱和程度增大而减小。
由于 Rm R 1,Xm ,所 X 以1有时忽略漏阻抗,空载等效电路只是一个 元件的电Z 路m 。在 一定的情U况1 下, 大小取决于I 0 的大小。从Z运m 行角度讲,希望 越小越好,所I 以0 变压器常采用高导磁材料,增 大 ,减小 ,提高Z 运m 行效率I和0 功率因数。

开关电源变压器参数详细讲解

开关电源变压器参数详细讲解

开关电源变压器参数详细讲解开关电源变压器是一种用于开关电源电路中的变压器,其主要功能是通过变换输入电压的大小和输出电压的大小来实现对电源的调节和稳定。

下面将详细讲解开关电源变压器的参数。

1. 输入电压(Vin):开关电源变压器的输入电压是指供给变压器的电源电压。

在设计开关电源时,需要根据实际需求选择适当的输入电压,通常为220V或110V。

2. 输出电压(Vout):开关电源变压器的输出电压是指通过变压器转换后得到的电源输出电压。

输出电压的大小取决于变压器的绕组比例和输入电压的大小。

3. 额定电压(Vrated):开关电源变压器的额定电压是指其设计和制造时所能承受的最大电压。

超过额定电压的输入电压可能会导致变压器损坏或故障。

4. 额定功率(Prated):开关电源变压器的额定功率是指其设计和制造时所能承受的最大功率。

超过额定功率的负载可能会导致变压器过热或损坏。

5. 绝缘电阻(Rins):开关电源变压器的绝缘电阻是指变压器绕组之间的绝缘性能。

绝缘电阻越大,变压器的绝缘性能越好,能够有效防止漏电和电击等安全问题。

6. 频率(f):开关电源变压器的频率是指输入电源的频率。

在中国,标准的电源频率为50Hz,而在其他国家和地区可能有不同的标准频率。

7. 效率(η):开关电源变压器的效率是指输出功率与输入功率之间的比值。

通常情况下,开关电源变压器的效率应尽可能高,以减少能量损耗和热量产生。

8. 温升(ΔT):开关电源变压器的温升是指变压器在工作过程中产生的温度上升。

温升过高可能会导致变压器过热,甚至损坏。

9. 绝缘等级:开关电源变压器的绝缘等级是指变压器的绝缘性能,常用的绝缘等级有F、H等级。

绝缘等级越高,变压器的绝缘性能越好,能够更好地保护变压器和使用者的安全。

10. 尺寸和重量:开关电源变压器的尺寸和重量是指变压器的外形尺寸和重量。

在设计和选择开关电源变压器时,需要考虑变压器的尺寸和重量是否适合安装和使用的场所。

开关电源高频变压器总结

开关电源高频变压器总结

开关电源高频变压器问题总结
1.怎么确定高频变压器需要的型号?
一般根据AP值法,由变换器的工作频率、额定功率、铁芯型号来确定所需要的AP值,根据AP值来选择需要的骨架与铁芯。

2.如何确定变比和匝数?
高频变压器的变比是由变换器输出电压的大小决定,由于输入电压存在一个波动范围,通常我们要选取一个临界变比(升压时输入电压最小的最大变比、降压时输入电压最大的最小变比)。

然后根据一次侧或者二次侧计算出的匝数来确定整体匝数。

大部分情况匝数是非整数,这时候需要按照对变比影响最小的匝数向上取整。

3.漏感对变压器与变换器的影响?
在实际变压器中,如果初级磁通不全部匝链次级就产生了漏感。

漏感是一个寄生参数。

以单端变换器为例,功率开关由导通状态转变为断开时,漏感存储的能量就要释放,的有时产生很大的尖峰电压,造成电路器件损坏和很大的电磁干扰,并恶化了效率。

虽然在电路中可增加缓冲电路抑制干扰和能量回收,但首先在磁芯选择、绕组结构和工艺上尽可能减少漏感。

4.集肤效应与邻近效应有何影响?
集肤效应:集肤只存在于高频交流电路之中,使得电流不均匀分布于流进的导体,而只分布于导体接近边缘的一侧(集肤深度)。

集肤深度与频率有关,并且与频率的开根号成反比。

邻近效应:两根导体流进方向相反的高频电流,由于相互磁场的作用,使得电流只从导体间的内侧流过。

影响:使导体的有效截面积减小,增大了交流电阻,增加了铜损,使得变压器发热。

5.如何正确的绕制变压器?
最高输出功率的次级线圈应当与初级线圈紧耦合。

避免低功率线圈处于初级与高功率次级间的高磁场强度区。

(尽可能近的接触耦合)。

开关电源电路分析

开关电源电路分析

开关电源电路分析开关电源电路是一种常见的电源供应电路,其采用开关元件(比如晶体管)实现高效率的能量转换,能够将输入电压转换为所需的输出电压。

在现代电子设备中广泛应用,例如电脑、手机充电器等。

优点开关电源电路相比线性电源电路具有许多优点。

首先,开关电源电路的效率较高,能够实现更小的能量损耗,从而减少发热。

其次,由于采用开关控制,使得开关电源电路具有更好的调节性能和稳定性。

另外,开关电源电路可以实现不同输入电压到输出电压的转换,提高了适用范围。

原理开关电源电路的基本原理是通过不断打开和关闭开关元件,控制电能的流动,将直流电转换为高频脉冲,再经过滤波电路输出平稳的直流电。

其中,开关元件的导通和关断状态由控制电路控制,通常采用PWM(脉宽调制)技术实现。

三种基本结构单端开关电源电路单端开关电源电路是最基本的一种结构,由开关管、变压器、整流电路和滤波电路组成。

通过变压器的变换,将输入电压转换为所需的输出电压,并通过整流和滤波电路实现输出平稳化。

双端开关电源电路双端开关电源电路在单端结构的基础上增加了一个反激变压器,可以实现正负电压输出,适用于需要正负电压的场合,如全桥、半桥等拓扑结构。

开关降压升压电源电路开关降压升压电源电路能够实现输出电压高于或低于输入电压的情况,适用于需要多种输出电压的场合,例如电动汽车充电桩等。

设计考虑在设计开关电源电路时,需要考虑以下几个方面:首先是效率和稳定性,选择高效的开关元件和合适的控制电路是关键;其次是输出电压的精度和波动,需要合理设计滤波电路和反馈控制;最后是成本和体积,应该在满足性能指标的前提下尽可能减小电路的成本和体积。

应用领域开关电源电路广泛应用于各种电子设备中,例如通信设备、工业控制、医疗设备等。

随着电子技术的发展,对开关电源电路的要求越来越高,不断涌现出更加高效、稳定的设计方案。

总的来说,开关电源电路作为一种高效、灵活的电源设计方案,在现代电子领域有着重要的地位,为各种电子设备的稳定供电提供了技术支撑。

(整理)开关电源电路设计实例分析(设计流程)

(整理)开关电源电路设计实例分析(设计流程)

开关电源电路设计实例分析(设计流程)1. 目的希望以简短的篇幅,将公司目前设计的流程做介绍,若有介绍不当之处,请不吝指教.2 设计步骤:2.1 绘线路图、PCB Layout.2.2 变压器计算.2.3 零件选用.2.4 设计验证.3 设计流程介绍(以DA-14B33 为例):3.1 线路图、PCB Layout 请参考资识库中说明.3.2 变压器计算:变压器是整个电源供应器的重要核心,所以变压器的计算及验证是很重要的,以下即就DA-14B33 变压器做介绍.3.2.1 决定变压器的材质及尺寸:依据变压器计算公式B(max) = 铁心饱合的磁通密度(Gauss)Lp = 一次侧电感值(uH)Ip = 一次侧峰值电流(A)Np = 一次侧(主线圈)圈数Ae = 铁心截面积(cm2)B(max) 依铁心的材质及本身的温度来决定,以TDK FerriteCore PC40 为例,100℃时的B(max)为3900 Gauss,设计时应考虑零件误差,所以一般取3000~3500 Gauss 之间,若所设计的power 为Adapter(有外壳)则应取3000 Gauss 左右,以避免铁心因高温而饱合,一般而言铁心的尺寸越大,Ae 越高,所以可以做较大瓦数的Power。

3.2.2 决定一次侧滤波电容:滤波电容的决定,可以决定电容器上的Vin(min),滤波电容越大,Vin(win)越高,可以做较大瓦数的Power,但相对价格亦较高。

3.2.3 决定变压器线径及线数:当变压器决定后,变压器的Bobbin即可决定,依据Bobbin的槽宽,可决定变压器的线径及线数,亦可计算出线径的电流密度,电流密度一般以6A/mm2为参考,电流密度对变压器的设计而言,只能当做参考值,最终应以温升记录为准。

设计流程简介3.2.4 决定Duty cycle (工作周期):由以下公式可决定Duty cycle ,Duty cycle 的设计一般以50%为基准,Duty cycle 若超过50%易导致振荡的发生。

开关电源中变压器的设计

开关电源中变压器的设计
图1.3 骨架俯视图及绕组相位图
Fig.1.3 Skeleton top view and winding phase diagram
1.3
反激式电源的磁芯需要进行中柱磨气隙,否则磁芯会很容易饱和,如图1.4所示。在开气隙时采用边磨气隙边测初级电感的方法,当初级电感量达到0.58mH时就证明气隙磨好了。由于气隙会使空气介入,相当于串入一个大磁阻介质,故气隙越大,电感量越小,变压器能储存的能量越多。为了保证变压器的稳定工作,气隙不能开太大,因为能量主要是存储在气隙里,气隙过大会使漏感增加,对EMC和效率都有影响;气隙也不能开太小,气隙过小会导致变压器能够储存的能量变少,当气隙无法容纳正常工作电感所产生的能量时,磁芯就会饱和从而损坏变压器。
开关电源中变压器的设计
开关电源为电子设备提供稳定的功率输出,它的性能好坏直接决定了电子产品的质量,而这种电源性能又与变压器设计优劣密切相关。可以说变压器在开关电源中占据着关键作用,决定着电路的关键技术参数指标及工作状态,因此对于大多数电源而言,电源的设计归根结底就是变压器的设计。开关电源属于一种高频供电系统,频率高必然使变压器体积降低,传递的能量密度升高,温升变大;同时在高频环境下,变压器绕线中的寄生电容很容易与电路中的电感发生谐振,产生噪音,恶化电源的电磁兼容性能。但是在磁性元件没有重大的技术突破之前,这些问题始终会存在,因此我们只能通过其它的方式来对变压器进行优化,从而提高开关电源的整体性能。
④方案一和方案二中变压器的同级线圈少绕一层,这样会使分布电容变小,增强变压器的电磁兼容性能。
综上所述,三明治绕法的变压器漏感小、损耗低、温升少、效率高,但绕制较麻烦;普通绕法的变压器EMC性能更好,且绕制较简单。所以为了提高电源的稳定性与效率,则应该采用方案三。如果电源对电磁兼容性有严格要求,就应该采用方案一。

最详细的开关电源分析

最详细的开关电源分析

开关电源各功能电路详解一、开关电源的电路组成。

开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成.辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下:二、输入电路的原理及常见电路.1、AC 输入整流滤波电路原理:① 防雷电路:当有雷击,产生高压经电网导入电源时,由MOV1、MOV2、MOV3:F1、F2、F3、FDG1 组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时,其阻值降低,使高压能量消耗在压敏电阻上,若电流过大,F1、F2、F3 会烧毁保护后级电路。

② 输入滤波电路:C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制,防止对电源干扰,同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间,要对 C5充电,由于瞬间电流大,加RT1(热敏电阻)就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上,一定时间后温度升高后RT1阻值减小(RT1是负温系数元件),这时它消耗的能量非常小,后级电路可正常工作。

③ 整流滤波电路:交流电压经BRG1整流后,经C5滤波后得到较为纯净的直流电压。

若C5容量变小,输出的交流纹波将增大.2、 DC 输入滤波电路原理:① 输入滤波电路:C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制,防止对电源干扰,同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容,L2、L3为差模电感.② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间,由于 C6的存在Q2不导通,电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象,在起机的瞬间电流在RT1上产生的压降增大,Q1导通使 Q2没有栅极电压不导通,RT1将会在很短的时间烧毁,以保护后级电路。

开关电源原理与分析

开关电源原理与分析

开关电源原理与分析开关电源是一种将电能进行转换的电源设备。

它通过快速开关器件的控制,将输入电源信号转换为高频脉冲信号,然后经过滤波和稳压电路的处理,输出稳定的直流电压。

开关电源具有体积小、效率高、可靠性强等优点,已广泛应用于各个领域。

一、开关电源工作原理开关电源的主要工作原理是利用开关器件(如晶体管、MOSFET等)的导通和截断特性,在开关状态之间进行快速切换,将输入电源信号转换为高频脉冲信号。

开关电源的核心是开关转换器,包括输入滤波电路、开关管、变压器、输出整流滤波电路等组成。

1. 输入滤波电路输入滤波电路的作用是将输入电源中的高频噪声滤除,保证后续电路的稳定工作。

一般采用电容滤波和电感滤波的方式,将高频噪声滤除。

2. 开关管开关管是开关电源的核心元件之一,负责开关电源的开关操作。

常用的开关管有晶体管、MOSFET等。

开关管在导通和截断状态之间快速切换,将输入电源信号转换为高频脉冲信号。

3. 变压器变压器是开关电源的重要组成部分,用于将高频脉冲信号进行变压变换。

通过变压器的差分传递,从而实现输入输出电压的转换。

变压器通常采用高频变压器,具有体积小、效率高等特点。

4. 输出整流滤波电路输出整流滤波电路负责将高频脉冲信号转换为稳定的直流电压。

一般采用二极管整流和电容滤波的方式,将脉冲波形变为平滑的直流电压。

通过稳压电路对输出电压进行调整,以保证输出的稳定性。

二、开关电源的优点与应用开关电源相比传统的线性电源,具有以下优点:1. 效率高:开关电源的转换效率通常在80%以上,比线性电源高很多,能够更好地节约能源。

2. 体积小:开关电源采用高频脉冲转换,减小了变压器和滤波电容的体积,因此体积小巧,适合应用于有空间限制的场合。

3. 可靠性强:采用开关器件进行转换,工作频率高,寿命长,可靠性较高。

开关电源广泛应用于各个领域,包括但不限于:1. 通信领域:用于通信基站、无线电台等设备的电源供应,具有高效率和稳定性的特点。

开关电源

开关电源

开关电源开关电源(英文:Switching Mode Power Supply),又称交换式电源、开关变换器,是一种高频化电能转换装置。

其功能是将一个位准的电压,透过不同形式的架构转换为用户端所需求的电压或电流。

开关电源是利用现代电力电子技术,控制开关管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。

随着电力电子技术的发展和创新,使得开关电源技术也在不断地创新。

目前,开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备,是当今电子信息产业飞速发展不可缺少的一种电源方式。

随着电力电子技术的高速发展,电力电子设备与人们的工作、生活的关系日益密切,而电子设备都离不开可靠的电源,进入80年代计算机电源全面实现了开关电源化,率先完成计算机的电源换代,进入90年代开关电源相继进入各种电子、电器设备领域,程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源,更促进了开关电源技术的迅速发展。

开关电源和线性电源相比,二者的成本都随着输出功率的增加而增长,但二者增长速率各异。

线性电源成本在某一输出功率点上,反而高于开关电源。

随着电力电子技术的发展和创新,使得开关电源技术在不断地创新,这一成本反转点日益向低输出电力端移动,这为开关电源提供了广泛的发展空间。

开关电源高频化是其发展的方向,高频化使开关电源小型化,并使开关电源进入更广泛的应用领域,特别是在高新技术领域的应用,推动了高新技术产品的小型化、轻便化。

另外开关电源的发展与应用在安防监控,节约能源、节约资源及保护环境方面都具有重要的意义。

主要特点开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器,电子冰箱,液晶显示器,LED灯具,通讯设备,视听产品,安防监控,LED灯袋,电脑机箱,数码产品和仪器类等领域。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

现在的电源大致分两大类:电子开关电源和变压器电源。

开关电源::开关电源是利用现代电力电子技术,控制开关管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成。

开关电源和线性电源相比,二者的成本都随着输出功率的增加而增长,但二者增长速率各异。

线性电源成本在某一输出功率点上,反而高于开关电源,这一点称为成本反转点。

随着电力电子技术的发展和创新,使得开关电源技术也在不断地创新,这一成本反转点日益向低输出电力端移动,这为开关电源提供了广阔的发展空间。

开关电源中应用的电力电子器件主要为二极管、IGBT和MOSFET。

开关电源的三个条件1、开关:电力电子器件工作在开关状态而不是线性状态2、高频:电力电子器件工作在高频而不是接近工频的低频3、直流:开关电源输出的是直流而不是交流变压器电源:线性电源(Liner power supply)是先将交流电经过变压器降低电压幅值,再经过整流电路整流后,得到脉冲直流电,后经滤波得到带有微小波纹电压的直流电压。

要达到高精度的直流电压,必须经过稳压电路进行稳压。

线性电源与开关电源对比线性电源的电压反馈电路是工作在线性状态。

线性电源一般是将输出电压取样然后与参考电压送入比较电压放大器,此电压放大器的输出作为电压调整管的输入,用以控制调整管使其结电压随输入的变化而变化,从而调整其输出电压。

从其主要特点上看:线性电源技术很成熟,制作成本较低,可以达到很高的稳定度,波纹也很小,而且没有开关电源具有的干扰与噪音,但其体积相对开关电源来说,比较庞大,且输入电压范围要求高;而开关电源与之相反。

线性电源用途线性电源产品可广泛应用于科研、大专院校、实验室、工矿企业、电解、电镀、充电设备等。

从以上两个解释大家应该知道开关电源与变压器电源(线性)的大致区别了吧。

很多朋友都会碰到一个问题,就是现在的低廉变压器电源为什么不能满足一般大、中功率的红外摄像机供电使用,而开关电源侧存在漏电的情况,这样,我把我所认识的两款电源和大家说说。

电源的优缺点:开关电源优点:1、功率大2、输入电压范围大3、体积小,重量轻开关电源缺点:1、噪音大2、漏电严重(对地AC70-110V不等)3、电压输出纹波不圆滑4、防雷性差变压器电源优点:1、工作稳定2、造价低廉3、输出纹波稳定4、不会漏电变压器电源缺点:1、笨重2、电源转换功率小3、输入电压影响大从以上区别大家应该大致的知道您在工程上需要什么电源了吧?那好,拆开电源研究一下,看看里面有什么。

开关电源,拆开后所看见的是一大堆的电子零件,高频变压器和功率三级管。

从手工上看(所拆的是标称12V3A,售价15元的双线开关电源),可以说是纯山寨厂出品。

焊接工艺和电路板上的松香可以看出,没有经过严格的出厂检验。

把零件全部拆下来,可以清晰的看到电路板上每个零件位置都标出了需要零件的参数要求,但和拆下来的零件对比,相差悬殊。

用数字万能表对其输出电压进行量度,发现输出电压为12.32V,属于正常范围内。

通过大功率可调型变压器,把输入电压从标称的180V慢慢向上调整到235V,看着数字万能表;基本发现输出电压无太大变化。

但电压在200V-235V时高频噪音很大。

但由于一般的开关电源都是密封安装,所以大家不会觉得有什么噪音。

好了,接负载试试。

使用摩托车用的灯泡三个,[A]12V35W大灯泡(约为2.92安培),[B]12V21W刹车灯泡(约为1.75安培),[C]12V10W转向灯泡(约为0.83安培)。

先用标准市电电压220V输入,输出电压万能表读数为12.11V.接上C,电压没变化,数字电流表显示为: 0.825A,散热片温度正常。

接上C,电压下降到11.95V,数字电流表显示为:1.76A,散热片温度开始发热。

接上A,电压下降到11.28V,数字电流表显示为:3.1A, 散热片温度升高。

(注意,每个实验都持续了5分钟)从以上三个测试可以看出,这款开关电源的正常输出范围是220V输入,12V输出(1.5安培),和标称上写的12V3安培电流差了一倍。

试漏电:用一条长度为20厘米的铜条,使用冲击钻在地面开孔,钻好后孔里放一些盐,打入铜条,作为接地测试棒。

(虽然不规范,但勉强试着用吧,呵呵)开关电源插上市电插座,插座按照左零右火的接法。

用数字万能表测量电压,为AC-218V。

开关电源的DC输出线,用数字万能表对接地铜条测试,输出的正负极对地电压均为AC-93V,我的乖乖,超出对人体安全电压很高哦。

不要怕,这只是没有负载的输出。

那好。

测试一下有负载的漏电输出。

准备一个AV-36V5W的灯泡(其电流值为0.13安培),一边接对地铜条,一边接输出(任意一条线),竟然点亮了,虽然不是标准的,但也吓一条。

晕死````````看来这款开关电源不但没有达到指标上说的标准,漏电情况还很严重!!变压器电源:打开薄薄的纸盒(呵呵,其实就一纸皮而已),看见一个还算有模有样的黑色塑料盒,带着两条线,一条220V输入一条12V输出(当然,有的是在塑料盒上有两片引脚,直接插在插座上的)。

这款电源的购买价约为10元,是四个螺丝的。

有些是三个螺丝的,不知道是不是同一家厂家的。

拆开后,看见一个变压器,一片电路板,两个电容和一个7812的稳压三极管。

简单,这就是输出12V了~呵呵啥都不说,先看变压器。

这厂家还算有良心,不是用少一号的变压器,呵呵。

我曾经买过一款号称D C-12V-1A的电源,轻轻的。

拆开一看,我的妈啊。

那变压器就等于一般的ADSL猫的变压器大小,能有1A的电流吗?难道写错了?是2V1A?哈哈~变压器造工不行啊,偷工减料!硅钢片连绝缘漆也没有浸,如果一但出现功率满载的情况绝对会响。

为什么变压器的硅钢片要浸绝缘漆?其实就是需要把硅钢片全部紧紧的连在一起,使变压器初级线圈所产生的磁能更好的散发出去。

大家先了解一下什么叫硅钢片吧,百度上的解释:一种含碳极低的硅铁软磁合金,一般含硅量为0.5~4. 5%。

加入硅可提高铁的电阻率和最大磁导率,降低矫顽力、铁芯损耗(铁损)和磁时效。

主要用来制作各种变压器、电动机和发电机的铁芯。

世界硅钢片产量约占钢材总量的1%(见精密合金)。

对硅钢性能的要求主要是:①铁损低,这是硅钢片质量的最重要指标。

各国都根据铁损值划分牌号,铁损愈低,牌号愈高。

②较强磁场下磁感应强度(磁感)高,这使电机和变压器的铁芯体积与重量减小,节约硅钢片、铜线和绝缘材料等。

③表面光滑、平整和厚度均匀,可以提高铁芯的填充系数。

④冲片性好,对制造微型、小型电动机更为重要。

⑤表面绝缘膜的附着性和焊接性良好,能防蚀和改善冲片性。

⑥基本无磁时效。

那么线又是什么样的线呢?漆包线。

大家不用详细解释都知道啥叫漆包线吧?用油漆或者绝缘漆包着的铜线。

其中大小就按实际需要去分配了`呵呵。

说完材料,我们再说说变压器是怎么工作的,本人读书不多,只能在网上抄一些资料回来,大家不要笑哦~此主题相关图片如下:2009527164057831.gif变压器工作原理就是电磁感应。

一般说有两组线圈,一次绕组电产生磁场,二次组在这个磁场作用下,产生感应电动势,接上负载就产生电流。

一次绕组与二次绕组匝数不等所以能够改变电压。

组匝数不等所以能够改变电压。

以上就是变压器的工作原理,大家都应该有认识吧?再看所拆的电源,初级线圈我们就不管了,主要看次级线圈,用千分尺量一下,呵呵,3.5的线,太小了吧。

焊开电路板,用数字万能表量一下。

读数显示是AC-15V,不错嘛,有15V的AV输出,整流变D C后就有约21V了。

看看电路板,成本问题啊,呵呵,都用四个二极管组成。

要是换成桥堆多好呢。

那大家会问,为什么要换成桥堆啊?这不也是全波整流吗?是的,没错,两种方式都是全波整流,但因为所选的只是普通的二极管,不是快恢二极管,所转换的电效能没有桥堆转换得快。

其实原理就等于电脑的瓶颈效应。

大家如果有玩过音响的就会看到音响用的也是4个二极管做为整流,但这4个二极管就是快恢二极管了,转换效能相当的快哦~~~~~~在看看整流后电压,没错,用数字万能表量的结果和猜想的结果差不多。

20V左右。

滤波电容也很好嘛。

有25V/1000uF。

到了转换为稳定的DC-12V的时候了,咋办呢?还好有7812稳压三极管。

这个管子就是把输入的高电压稳定在12V左右,误差不大于3%。

用数字万能表量一下,嗯,有12.52V,也算属于正常了。

管子上还有片铝合金散热片,也算有良心了。

但仔细看看这个7812三极管,咋就不对劲啊?和我平常用的LM78系列不一样。

拿出自己用的几款7 812对比一下,呵呵。

是有误差。

质量便宜的假冒货!7812的参数标准是额定工作电流为1.5A,。

如果没有散热片的情况下,建议工作电流不要超过200MA。

7812的输入电压为18V左右,太高芯片负担大,效率低,发热量大。

但是假冒的7812只能达到最高工作电流800MA。

再大的电流就会出现管子发热过高而自动停止工作了。

有时候摄像机在使用过程中出现突然黑掉,拨掉电源插上又能正常工作,但过一段时间又是这样的故障,这时候就要考虑一下是不是你的电源问题了(此故障针对使用7812做为稳压的电源)。

那好吧,知道了大概的工作电流,电压也没太大的出入,那么低价格的电源,也就算了吧,呵呵。

再看看稳压后的电容是多大的?靠!就一小绿豆大小!也太省了吧?唉``````接负载试试看。

也是用同样的A、B、C三组负载测试。

已知电源的工作电压是DC-12V。

那么好了,先试A组。

根本拉不动,小牛拉大车,那行啊;电压马上下降!只剩下5V左右了。

散热片升温也快,一下就烫手了。

再试试B组。

也不行,同样是小牛拉大车,这次不是拉卡车,是拉小汽车。

电压上升了一点,数字万能表的读数为8V左右。

散热片一样是升温快!最后到C组了。

不用说,也是不行!电压读数为10V左右。

变压器功率明显不够!后备组也上来了,就是用一大的插泡(一些高档汽车的转向灯用的,参数为12V-6W,电流约为0.5安培)。

接上试试接上后,电压读数为11.87V,算是正常,摸一下散热片,暖手,升温也不算很快。

最后也要试一个基本数值啊,找来一个摩托车插泡(12V3W,约为0.25安培)。

这次稳定了很多啊,电压读数为12.23V。

散热片不热,只有一点点暖。

最后测试出来的结果表明。

这款试验的变压器电源完全达不到指标标准。

参数范围为:输入电压:AC-220V输出电压:DC-12V(空载)输出电流范围:0-0.5安培。

相关文档
最新文档
