带中文字库的128X64液晶模块
12864中文字库液晶模块使用说明书

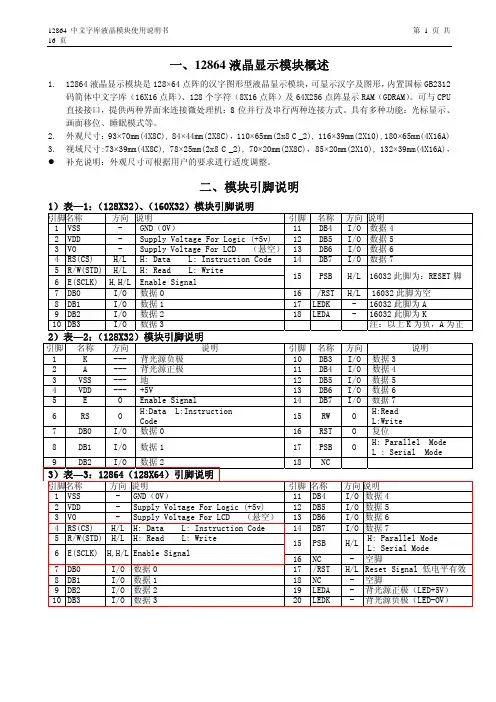

12864中文字库液晶模块使用说明书第 1 页共16 页一、12864液晶显示模块概述1. 12864液晶显示模块是128×64点阵的汉字图形型液晶显示模块，可显示汉字及图形，内置国标GB2312码简体中文字库（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
可与CPU 直接接口，提供两种界面来连接微处理机：8-位并行及串行两种连接方式。
具有多种功能：光标显示、画面移位、睡眠模式等。
2. 外观尺寸：93×70mm(4X8C), 84×44mm(2X8C)，110×65mm(2x8 C _2), 116×39mm(2X10),180×65mm(4X16A)3. 视域尺寸:73×39mm(4X8C), 78×25mm(2x8 C _2), 70×20mm(2X8C)，85×20mm(2X10), 132×39mm(4X16A)，补充说明：外观尺寸可根据用户的要求进行适度调整。
二、模块引脚说明1）表—1：（128X32）、（160X32）模块引脚说明引脚名称 方向 说明 引脚名称方向 说明1 VSS - GND（0V） 11 DB4 I/O 数据42 VDD - Supply Voltage For Logic (+5v) 12 DB5 I/O 数据53 VO - Supply Voltage For LCD （悬空）13 DB6 I/O 数据64 RS(CS) H/L H: Data L: Instruction Code 14 DB7 I/O 数据75 R/W(STD) H/L H: Read L: Write15 PSB H/L 16032此脚为：RESET脚 6 E(SCLK) H,H/L Enable Signal7 DB0 I/O 数据0 16 /RST H/L 16032此脚为空8 DB1 I/O 数据1 17 LEDK - 16032此脚为A9 DB2 I/O 数据2 18 LEDA - 16032此脚为K10 DB3 I/O 数据3 注：以上K为负，A为正4）表—4：（256X64）引脚说明引脚名称 方向 说明引脚名称 方向 说明 1 FG - FRAME GROUND 11 DB0 I/O 数据0 2 VSS - GND（0V）12 DB1 I/O 数据1 3 VDD - Supply Voltage For Logic (+5v) 13 DB2 I/O 数据2 4 NC - 空脚14 DB3 I/O 数据3 5 R/W H/L H: Read L: Write 15 DB4 I/O 数据4 6 E1 H,H/L Enable Signal1 16 DB5 I/O 数据5 7 E2 H,H/L Enable Signal217 DB6 I/O 数据6 8 RS H/L H: Data L: Instruction Code 18 DB7 I/O 数据7 9 NC - 空脚19 NC - 空脚 10 /RST H/L Reset Signal 低电平有效 20 NC - 空脚注 K背光源负极（LED-OV）A背光源正极（LED+5V）三、12864液晶硬件接口1、逻辑工作电压(VDD)：4.5～5.5V2、电源地(GND)：0V3、LCD 驱动电压(V0)：0～-10V4、工作温度(Ta)：0～55℃(常温) / -20～70℃（宽温） 保存温度(Tstg)：-10～65℃(常温)5、电气特性见附图1 外部连接图（参考附图2）模块有并行和串行两种连接方法（时序如下）： 1、8位并行连接时序图MPU 写资料到模块RSR/WEMPU从模块读出资料RSR/WE2、串行连接时序图CS C LS T3、AC电气特性（TA=25℃ VCC=5V）condition Min. Typ. Max. UnitSYMBOL Characteristics Testfrequency Rf=39KΩ480 540 600 KHz Fosc OSCTIME UNIT PARAMETER SYMBOL MESUREFOR WRITE MODE(WRITING DATA FROM MPU TO ST7920)System cycle time TC 13,000 nsAddress setup time TAS 1,500 nsAddress hold time TAH 1,500 nsData setup time TDSW 1,000 nsData hold time TH 20 nsEnable pulsewidth TPW 1,500 nsEnable rise/fall time TR,TF 25 nsFOR READ MODE(READING DATA FROM ST7920 TO MPU)System cycle time TC 13,000 nsAddress setup time TAS 1,500 nsAddress hold time TAH 1,500 nsData setup time TDDR 1,000 nsData hold time TH 20 ns Enable pulsewidth TPW 1,500 ns Enable rise/fall time TR,TF 25 ns四、用户指令集指令表—2：（RE=1：扩充指令集）指令码指令RS RW DB7 DB6 DB5DB4 DB3 DB2DB1DB0说明执行时间（540KHZ ）待命模式 0 0 0 0 0 0 0 0 0 1将DDRAM 填满“20H ”，并且设定DDRAM 的地址计数器（AC ）到“00H ” 72us卷动地址或IRAM 地址选择 0 0 0 0 0 0 0 0 1 SR SR=1：允许输入垂直卷动地址 SR=0：允许输入IRAM 地址72us反白选择 0 0 0 0 0 0 0 1 R1 R0选择4行中的任一行作反白显示，并可决定反白与否 72us 睡眠模式0 0 0 0 0 0 1 SL X XSL=1：脱离睡眠模式 SL=0：进入睡眠模式72us扩充功能设定0 0 0 0 1 1 X1REG 0RE=1：扩充指令集动作RE=0：基本指令集动作G=1 ：绘图显示ONG=0 ：绘图显示OFF72us设定IRAM地址或卷动地址0 0 0 1 AC5AC4 AC3 AC2AC1AC0SR=1：AC5—AC0为垂直卷动地址SR=0：AC3—AC0为ICON IRAM地址72us设定绘图RAM地址0 0 1 AC6 AC5AC4 AC3 AC2AC1AC0设定CGRAM地址到地址计数器（AC）72us备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。
12864LCD液晶显示屏中文资料
12864LCD液晶显示屏中文资料一、概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口的J8和“VCC”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
LCD12864资料
12864LCD液晶显示屏一、概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选) （4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口管脚名称电平管脚功能描述管脚号1 VSS 0V 电源地2 VCC 3.0+5V 电源正3 V0 - 对比度（亮度）调整RS=“H”,表示DB7——DB0为4 RS(CS）H/L显示数据RS=“L”,表示DB7——DB0为显示指令数据5 R/W(SID) H/L R/W=“H”,E=“H”,数据被读到DB7——DB0R/W=“L”,E=“H→L”,DB7——DB0的数据被写到IR 或DR6 E(SCLK) H/L 使能信号7 DB0 H/L 三态数据线8 DB1 H/L 三态数据线9 DB2 H/L 三态数据线10 DB3 H/L 三态数据线11 DB4 H/L 三态数据线12 DB5 H/L 三态数据线13 DB6 H/L 三态数据线14 DB7 H/L 三态数据线15 PSB H/LH：8位或4位并口方式，L：串口方式（见注释1）16 NC - 空脚17 /RESET H/L 复位端，低电平有效（见注释2）18 VOUT - LCD驱动电压输出端19 A VDD 背光源正端（+5V）（见注释3）20 K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
LCD12864中文字库说明书

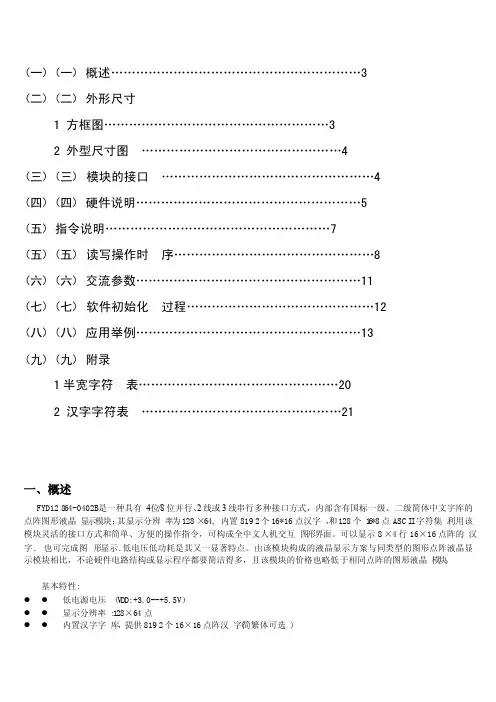

(一)(一)概述 (3)(二)(二)外形尺寸1 方框图 (3)2 外型尺寸图 (4)(三)(三)模块的接口 (4)(四)(四)硬件说明 (5)(五) 指令说明 (7)(五)(五)读写操作时序 (8)(六)(六)交流参数 (11)(七)(七)软件初始化过程 (12)(八)(八)应用举例 (13)(九)(九)附录1半宽字符表 (20)2 汉字字符表 (21)一、概述FYD12864-0402B是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCI I字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性:●●低电源电压（V DD:+3.0--+5.5V）●●显示分辨率:128×64点●●内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)●●内置 128个16×8点阵字符●●2MHZ时钟频率●●显示方式：STN、半透、正显●●驱动方式：1/32DUTY，1/5BIAS●●视角方向：6点●●背光方式：侧部高亮白色L ED，功耗仅为普通L ED的1/5—1/10 ●●通讯方式：串行、并口可选●●内置DC-DC转换电路，无需外加负压●●无需片选信号，简化软件设计●●工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃二、方框图3、外形尺寸图三、模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
LCD12864详解
12864液晶一、概述带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64,内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字.也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性:低电源电压（VDD:+3.0--+5.5V）显示分辨率:128×64点内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)内置 128个16×8点阵字符2MHZ时钟频率显示方式：STN、半透、正显驱动方式：1/32DUTY，1/5BIAS视角方向：6点背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10通讯方式：串行、并口可选内置DC-DC转换电路，无需外加负压无需片选信号，简化软件设计工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口管脚号管脚名称电平管脚功能描述1 VSS 0V 电源地2 VCC 3.0+5V 电源正3 V0 - 对比度（亮度）调整4RS(CS）H/LRS=“H”,表示DB7——DB0为显示数据RS=“L”,表示DB7——DB0为显示指令数据5R/W(SID) H/L R/W=“H”,E=“H”,数据被读到DB7——DB0R/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR6 E(SCLK) H/L 使能信号7 DB0 H/L 三态数据线8 DB1 H/L 三态数据线9 DB2 H/L 三态数据线10 DB3 H/L 三态数据线11 DB4 H/L 三态数据线12 DB5 H/L 三态数据线13 DB6 H/L 三态数据线14 DB7 H/L 三态数据线15 PSB H/L H：8位或4位并口方式，L：串口方式（见注释1）16 NC - 空脚17 /RESET H/L 复位端，低电平有效（见注释2）18 VOUT - LCD驱动电压输出端19 A VDD 背光源正端（+5V）（见注释3）20 K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
YX12864B液晶屏中文使用说明书
;EXT. INT0 PERMIT ;INT0 IS FIRST INT. LEVEL ;TIMER/COUNTER CONTROLER INIT.
;CGRAM TEST
深圳优信电子科技有限公司（淘宝网专用） 账号：着迷 zheng
MOV DPTR,#CGRAM2 LCALL WRITE_CGRAM DJNZ R3,TEST21 MOV A,#90H LCALL WRITE_COM MOV R3,#8 TEST22: MOV DPTR,#CGRAM2 LCALL WRITE_CGRAM DJNZ R3,TEST22 LCALL DELAY LCALL DELAY LCALL DELAY LCALL DELAY LCALL DELAY MOV A,#80H LCALL WRITE_COM MOV R3,#8 TEST31: MOV DPTR,#CGRAM3 LCALL WRITE_CGRAM DJNZ R3,TEST31 MOV A,#90H LCALL WRITE_COM MOV R3,#8 TEST32: MOV DPTR,#CGRAM3 LCALL WRITE_CGRAM DJNZ R3,TEST32 LCALL DELAY LCALL DELAY LCALL DELAY LCALL DELAY LCALL DELAY MOV A,#80H LCALL WRITE_COM MOV R3,#8 TEST41: MOV DPTR,#CGRAM4 LCALL WRITE_CGRAM DJNZ R3,TEST41 MOV A,#90H LCALL WRITE_COM MOV R3,#8 TEST42: MOV DPTR,#CGRAM4 LCALL WRITE_CGRAM DJNZ R3,TEST42 LCALL DELAY LCALL DELAY LCALL DELAY LCALL DELAY LCALL DELAY
12864液晶中文资料
12864液晶中文资料一、液晶显示模块概述JM12864M-2汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸外观尺寸：93×70×12.5mm 视域尺寸：73×39mm外形尺寸图外形尺寸脚说明128X64HZ 引脚说明逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：-10℃～60℃(常温) / -20℃～70℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)四、用户指令集1、指令表1：（RE=0：基本指令集）指令表—2：（RE=1：扩充指令集）备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。
J12864 液晶模块使用说明书
技术QQ：1035715441非常感谢您使用我们的产品，我们竭诚为您提供服务J12864中文字库注释：（1）模组背部自带3*3 10K硬封可调电位器VR1，可以调到理想对比度（默认5V出厂已经调试好，也可自行再次调节，电位器为微调，请尽量小心调试）（2）LED背光极性可调，JP4为液晶背光正负反接处（3）模组自带原装三星正品防静电电容，抗干扰性更强C6 C7 C8（4）串并口可通过两种方式调节1种PSB接口控制2 种JP2短路到P为并口短路到S为串口（5）自改3.3V可通过JP3调节，默认接+级为5V，接-为3.3V，然后C4 C5加极性电容即可型号为106A或者104A，背光电阻33欧改成3.3欧技术QQ：1035715441一、液晶显示模块概述J12864中文汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿/蓝屏显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸外观尺寸：93×70×12.5mm 视域尺寸：73×39mm外形尺寸图外形尺寸技术QQ：1035715441ITEM NOMINAL DIMEN UNIT模块体积93×70×12.5 mm视域73.0×39.0 mm行列点阵数128×64 dots点距离0.52×0.52 mm点大小0.48×0.48 mm二、模块引脚说明128X64HZ 引脚说明引脚号引脚名称方向功能说明1 GND - 模块的电源地2 VCC - 模块的电源正端3 V0 - LCD驱动电压输入端4 RS(CS)H/L 数据选择信号/并行的指令；串行的片选信号5 R/W(SID)H/L 并行的读写选择信号；串行的数据口6 E(CLK)H/L 并行的使能信号；串行的同步时钟7 DB0 H/L 数据08 DB1 H/L 数据19 DB2 H/L 数据210 DB3 H/L 数据311 DB4 H/L 数据412 DB5 H/L 数据513 DB6 H/L 数据614 DB7 H/L 数据715 PSB H/L 并/串行接口选择：H-并行；L-串行16 NC 空脚17 /RST H/L 复位低电平有效18 VOUT 倍压输出脚（VDD=+3.3V有效）19 LED_A （LED+5V）背光源正极20 LED_K （LED-OV）背光源负极逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：-10℃～60℃(常温) / -20℃～70℃（宽温）技术QQ：1035715441三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图技术QQ：1035715441串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)技术QQ ：1035715441四、用户指令集 1、指令表1：（RE=0：基本指令集）指令码指令R SR W DB 7DB 6DB 5DB 4DB 3DB 2DB 1DB 0说明执行时间（540KHZ ） 清除显示0 0 0 0 0 0 0 0 0 1将DDRAM 填满“20H ”，并且设定DDRAM 的地址计数器（AC ）到“00H ”4.6ms地址归位0 0 0 0 0 0 0 0 1 X设定DDRAM 的地址计数器（AC ）到“00H ”，并且将游标移到开头原点位置；这个指令并不改变DDRAM 的内容 4.6ms进入点设定 00 0 0 0 0 0 1 I/D S指定在资料的读取与写入时，设定游标移动方向及指定显示的移位72us 显示状态 开/关 0 0 0 0 0 0 1 D C B D=1：整体显示ON C=1：游标ON B=1：游标位置ON72us游标或01S/R/XX设定游标的移动与显示的移位72us技术QQ：1035715441显示移位控制C L 控制位元；这个指令并不改变DDRAM的内容功能设定0 0 0 0 1 DL XREX XDL=1 （必须设为1）RE=1：扩充指令集动作RE=0：基本指令集动作72us设定CGRA M地址0 0 0 1AC5AC4AC3AC2AC1AC设定CGRAM地址到地址计数器（AC）72us设定DDRA M地址0 0 1AC6AC5AC4AC3AC2AC1AC设定DDRAM地址到地址计数器（AC）72us读取忙碌标志（BF）和地址0 1 BFAC6AC5AC4AC3AC2AC1AC读取忙碌标志（BF）可以确认内部动作是否完成，同时可以读出地址计数器（AC）的值0us写资料到RAM 1 0 D7 D6 D5 D4 D3 D2 D1 D0写入资料到内部的RAM（DDRAM/CGRAM/IRAM/GDRAM）72us读出RAM 的值1 1 D7 D6 D5 D4 D3 D2 D1 D0从内部RAM读取资料（DDRAM/CGRAM/IRAM/GDRAM）72us指令表—2：（RE=1：扩充指令集）指令码指令RS RWDB7DB6DB5DB4DB3DB2DB1DB说明执行时间（540KHZ）待命模式0 0 0 0 0 0 0 0 0 1将DDRAM填满“20H”，并且设定DDRAM的地址计数器（AC）到“00H”72us卷动地址或IRAM地址选择0 0 0 0 0 0 0 0 1 SRSR=1：允许输入垂直卷动地址SR=0：允许输入IRAM地址72us反白选择0 0 0 0 0 0 0 1 R1 R0选择4行中的任一行作反白显示，并可决定反白与否72us技术QQ：1035715441睡眠模式0 0 0 0 0 0 1 SL X XSL=1：脱离睡眠模式SL=0：进入睡眠模式72us扩充功能设定0 0 0 0 1 1 X1REG 0RE=1：扩充指令集动作RE=0：基本指令集动作G=1 ：绘图显示ONG=0 ：绘图显示OFF72us设定IRAM地址或卷动地址0 0 0 1AC5AC4AC3AC2AC1AC0SR=1：AC5—AC0为垂直卷动地址SR=0：AC3—AC0为ICON IRAM地址72us设定绘图RAM 地址0 0 1AC6AC5AC4AC3AC2AC1AC0设定CGRAM地址到地址计数器（AC）72us备注：1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。
12864液晶中文资料,控制芯片为ST7920
12864液晶中文资料，控制芯片为ST7920概述二、带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64,内置8192个16*16点汉字，和128个16*8点ASCII 字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字.也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
三、基本特性:（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选（4）、内置128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS（8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED 的1/5—1/10（10）、通讯方式：串行、并口可选（11）、内置DC-DC 转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度:0℃-+55℃,存储温度:-20℃-+60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB 接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口管脚号管脚名称电平管脚功能描述1VSS 0V 电源地2VCC 3.0+5V电源正3V0-对比度（亮度）调整4RS(CS）H/LRS=“H”，表示DB7——表示DB7——DB0为显示数据RS=“L”，数据被读到DB7——DB0 DB0为显示指令数据5R/W(SIDH/LR/W=“H”,E=“H”，DB0的数据被写R/W=“L”,E=“H→L”,DB7——到IR 或DR6E(SCLKH/L使能信号7DB0H/L三态数据线8DB1H/L三态数据线9DB2H/L三态数据线10DB3H/L三态数据线11DB4H/L三态数据线12DB5H/L三态数据线13DB6H/L三态数据线14DB7H/L三态数据线15PSB H/LH：8位或4位并口方式，L：串口方式（见注释1）16NC -空脚17/RESETH/L复位端，低电平有效（见注释2）18VOUT -LCD 驱动电压输出端19A VDD 背光源正端（+5V）（见注释3）20K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB 接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
LCD12864液晶资料介绍
LCD12864液晶模块12864LCD显示块是所说的点阵液晶显示模块，就是由128*64个液晶显示点组成的一个128列*64行的阵列，所以也就叫成了12864。
每个显示点都对应着有一位二进制数，0表示灭，1表示亮。
存储这些点阵信息的RAM被称为显示数据存储器。
如果要显示某个图形或汉字就是将相应的点阵信息写入到对应的存储单元中。
图形或汉字的点阵信息是由自己设计，这时候问题的关键是显示点在液晶屏上的位置与其在存储器中的地址之间的关系。
带中文字库的TS128X64（图2-6）是一种具有4位/8位并行、2线或3线串行多种接口方式，引脚功能见图表2-2，显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字、也可完成图形显示、低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
图2-6 TS12864液晶实物图编号名称引脚说明编号名称引脚说明1 VSS 电源地11 DB4 三态数据线2 VDD 电源正极12 DB5 三态数据线3 V0 对比度调整13 DB6 三态数据线4 RS(CS) 显示数据14 DB7 三态数据线5 R/W 读/写选择端（H/L）15 PSB 传输方式6 E 使能信号16 NC 悬空7 DB0 三态数据线17 RESET 复位端，低电平有效8 DB1 三态数据线18 VOUT 驱动电压输出端9 DB2 三态数据线19 A 背光源正极10 DB3 三态数据线20 K 背光源负极源地、电源正极及对比度调整。
带字库12864液晶详解
12864液晶一、概述带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64,内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字.也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性:l 低电源电压（VDD:+3.0--+5.5V）l 显示分辨率:128×64点l 内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)l 内置128个16×8点阵字符l 2MHZ时钟频率l 显示方式：STN、半透、正显l 驱动方式：1/32DUTY，1/5BIASl 视角方向：6点l 背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10l 通讯方式：串行、并口可选l 内置DC-DC转换电路，无需外加负压l 无需片选信号，简化软件设计l 工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口管脚号管脚名称电平管脚功能描述1VSS0V电源地2VCC 3.0+5V电源正3V0-对比度（亮度）调整4RS(CS）H/LRS=“H”,表示DB7——DB0为显示数据RS=“L”,表示DB7——DB0为显示指令数据5R/W(SID)H/L R/W=“H”,E=“H”,数据被读到DB7——DB0R/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR6E(SCLK)H/L使能信号7DB0H/L三态数据线8DB1H/L三态数据线9DB2H/L三态数据线10DB3H/L三态数据线11DB4H/L三态数据线12DB5H/L三态数据线13DB6H/L三态数据线14DB7H/L三态数据线15PSB H/L H：8位或4位并口方式，L：串口方式（见注释1）16NC-空脚17/RESET H/L复位端，低电平有效（见注释2）18VOUT-LCD驱动电压输出端19A VDD背光源正端（+5V）（见注释3）20K VSS背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
中显液晶 型号 ZX12864R中文字库 技术资料
２００９年３月１５日北京市海淀区中关村大街３２号和盛大厦８１１室电话：（８６）－０１０－５２９２６６２０传真：（８６）－０１０－５２９２６６２１技术资料中显液晶型号：ＺＸ１２８６４Ｒ中文字库一、液晶显示模块概述ZX12864R汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。
主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸外观尺寸：93×70×12.5mm 视域尺寸：73×39mm外形尺寸图外形尺寸ITEM NOMINAL DIMEN UNIT模块体积93×70×12.5 mm视域73.0×39.0 mm行列点阵数128×64 dots点距离0.52×0.52 mm点大小0.48×0.48 mm二、模块引脚说明128X64HZ 引脚说明引脚号引脚名称方向功能说明1 VSS GND 模块的电源地2 VDD +5V- 模块的电源正端3 V0 0-5V- 对比度调节输入参考电压4 RS(CS) H/L 并行的指令/数据选择信号；串行的片选信号5 R/W(SID) H/L 并行的读写选择信号；串行的数据口6 E(CLK) H/L 并行的使能信号；串行的同步时钟7 DB0 H/L 数据08 DB1 H/L 数据19 DB2 H/L 数据210 DB3 H/L 数据311 DB4 H/L 数据412 DB5 H/L 数据513 DB6 H/L 数据614 DB7 H/L 数据715 PSB H/L 并/串行接口选择：H-并行；L-串行16 NC 空脚17 /RET H/L 复位低电平有效18 NC 这脚没用，可以悬空19 LED_A （LED+5V），背光这脚可能与板上标的不符，以线路板标的为准20 LED_K （LED-OV）背光这脚可能与板上标的不符，以线路板标的为准逻辑工作电压(VDD)：4.5～5.5V电源地(GND)：0V工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料2、串行连接时序图串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)4.LCM 与MPU 接口及驱动程序ZX12864J 图形液晶显示模块与MPU 的连接方式有两种：一种为直接访问方式，一种为间接控制方式。
12864I-1中文字库使用使用说明书
11、读出 RAM 的值
CODE：
RS
RW
DB7
DB6
DB5
DB4
DB3
DB2
DB1
DB0
H
H D7
D6 D5 D4 D3 D2 D1
D0
功能：从内部 RAM 读取资料（DDRAM/CGRAM/TRAM/GDRAM）
8
LCD 在线液晶显示器技术手册 RT12864I-1
12、待命模式（12H）
CODE：
14、反白选择（14H）
CODE：
RS
RW
DB7
DB6
DB5
DB4
DB3
DB2
DB1
DB0
L
L
LL
L
L
L
H R1
R0
功能：选择 4 行中的任一行作反白显示，并可决定反白的与否
15、睡眠模式（015H）
CODE：
RS
RW
DB7
DB6
DB5
DB4
DB3
DB2
DB1
DB0
L
L
LL
L
L
H SL
X
X
功能：SL=1；脱离睡眠模式
72us
RE=0： 基本指令集动作
设定
CGRA 0
0
0
1
AC AC AC AC AC AC 设定 CGRAM 地址到地址计数器 72us
M地
5 4 3 2 1 0 （AC）
址
设定
DDRA 0
0
1
AC AC AC AC AC AC AC 设定 DDRAM 地址到地址计数器 72us
M
6 5 4 3 2 1 0 （AC）
LCD显示模块
LCD显示模块我们设计的电子宠物显示模块采用的是一块LCD12864液晶屏幕。
带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
一．方案选择：最初供我们的有三种显示模块，即：LED点阵，LCD1602液晶屏， LCD12864液晶屏。
对比三种显示方案，LED点阵最容易操作，但能显示的内容不多，而LCD1602没有汉字字库，也不能显示图形，只能显示英文字符，所以最终我们选择了LCD12864，它有以下诸多优点：（1）、低电源电压（VDD:+3.0--+5.5V）（2）、显示分辨率:128×64点（3）、内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)（4）、内置 128个16×8点阵字符（5）、2MHZ时钟频率（6）、显示方式：STN、半透、正显（7）、驱动方式：1/32DUTY，1/5BIAS （8）、视角方向：6点（9）、背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10 （10）、通讯方式：串行、并口可选（11）、内置DC-DC转换电路，无需外加负压（12）、无需片选信号，简化软件设计（13）、工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃。
二 . 外形尺寸三．模块引脚说明四．液晶硬件接口1、逻辑工作电压(VDD)：4.5～5.5V2、电源地(GND)：0V3、工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）4、电气特性见附图1 外部连接图五．模块有并行和串行两种连接方法1、8位并行连接时序图MPU 写资料到模块MPU从模块读出资料2、串行连接时序图六 . 用户指令集指指令码功能令RS R/W D7 D6 D5 D4 D3 D2 D1 D0清除显示0 0 0 0 0 0 0 0 0 1 将DDRAM填满"20H",并且设定DDRAM的地址计数器(AC)到"00H" 地址归位0 0 0 0 0 0 0 0 1 X设定DDRAM的地址计数器(AC)到"00H",并且将游标移到开头原点位置;这个指令不改变DDRAM 的内容显示状态0 0 0 0 0 0 1 D C B D=1: 整体显示 ON八 . 显示模块C 语言程序//*************************************************************************//字符显示函数1void DISPLAYchar1(uchar adder,uchar *ta,uchar star){uchar j=0;LCDWRC(0x30); //一般功能 八位数据传送LCDWRC(adder); //显示起始位置，x 坐标是自加的 绘图RAM 地址AC6 AC5 AC4 AC3 AC2 AC1 AC0 先设定垂直(列)地址AC6AC5…AC0再设定水平(行)地址AC3AC2AC1AC0将以上16位地址连续写入即可for(j=0;j<2;j++){LCDWRD(ta[star*2+j]);}}//**************************************************** *********************//字符显示函数2void DISPLAYchar2(uchar adds,uint t){ uint i;LCDWRC(0x30); //一般功能八位数据传送LCDWRC(adds); //显示起始位置，x坐标是自加的，注意显示地址 for(i=0;i<t;i++)LCDWRD(0x03);}//**************************************************** *********************//字符显示函数3void DISPLAYchar3(uchar d0,uchar d1){LCDWRC(0x30); //一般功能八位数据传送LCDWRC(0x93); //显示起始位置，x坐标是自加的，注意显示地址 LCDWRD(0x20);LCDWRD(d0);LCDWRD(d1);}//**************************************************** ***************************//图片显示函数void DISPLAYimage(uchar code *adder){uchar i,j;//*******显示上半屏内容设置//LCD_WRC(0x34);for(i=0;i<32;i++){LCDWRC(0x34); //选择扩充指令集关闭图形显示LCDWRC(y + i); //SET 垂直地址LCDWRC(x1); //SET 水平地址//LCD_WRC(0x30);for(j=0;j<16;j++){LCDWRD(*adder);adder++;}}//*******显示下半屏内容设置//LCD_WRC(0x34);for(i=0;i<32;i++){LCDWRC(0x34);LCDWRC(y + i); //SET 垂直地址LCDWRC(x2);//LCD_WRC(0x30);for(j=0;j<16;j++){LCDWRD(*adder);adder++;}}LCDWRC(0x36); //绘图显示}//**************************************************** ***************************//写数据子程序void LCDWRD(uint i){CHECKBUSY();//判断忙标，以确保上一指令/数据模块已经接收处理完RS=1; //RS=1选择数据寄存器RW=0; //RW=0选择写操作E=1;LCDDATA=i;delay50us(5);E=0;}//**************************************************** ***************************//液晶初始设置子程序void vLCDInit(){delay50us(7660); //延时383msLCDWRC(0X30); //基本功能LCDWRC(0X01); //清屏LCDWRC(0X06); //指定在资料写入或读取时，设定游标的移动方向及指定显示的移位LCDWRC(0X0C); //显示状态设置}//**************************************************** ***************//向12864写命令的子程序void LCDWRC(uchar i){CHECKBUSY();//;判断忙标，以确保上一指令/数据模块已经接收处理完RS=0;//RS=0选择指令寄存器RW=0;//RW=0选择写操作E=1;//E=1,12864使能LCDDATA=i;//;往液晶数据口送数据delay50us(5);E=0;}//********************************************** //;判断忙标子程序void CHECKBUSY(){LCDDATA=0xff; //释放总线RS=0;RW=1;E=1;while(busy==1);E=0;}。
Protues12864液晶显示
Protues仿真液晶显示目录1 LCD12864简介 (2)2 LCD12864显示原理 (6)2.1汉字和英文显示原理 (6)2.2图形显示 (7)2.3应用说明 (8)2.4指令描述 (9)3软件仿真 (12)3.1汉字显示 (12)3.2图形显示 (18)3.3同时显示多个汉字 (23)3.4向上滚动显示 (30)4小结 (40)1LCD12864简介（1）ST7920类这种控制器带中文字库，为用户免除了编制字库的麻烦，该控制器的液晶还支持画图方式。
该类液晶支持68时序8位和4位并口以及串口。
（2）KS0108类这种控制器指令简单，不带字库。
支持68时序8位并口。
（3）T6963C类这种控制器功能强大，带西文字库。
有文本和图形两种显示方式。
有文本和图形两个图层，并且支持两个图层的叠加显示。
支持80时序8位并口。
（4）COG类常见的控制器有S6B0724和ST7565，这两个控制器指令兼容。
支持68时序8位并口，80时序8位并口和串口。
COG类液晶的特点是结构轻便，成本低。
ST7920 GND VCC V0 RS R/W E DB0-DB7 PSB RES VOUT BLA BLK KS0108 GND VCC V0 RS R/W E DB0-DB7 CS1 CS2 RES VOUT BLA BLKT6963C FG GND VCC V0 WR RD DB0-DB7 RS CS RES FS BLA BLKS6B0724 GND VCC RS WR RD CS DB0-DB7 RES BLA BLK模块控制芯片提供两套控制命令，基本指令和扩充指令如下：指令表1：（RE=0：基本指令）指令表2：（RE=1：扩充指令）备注：当IC1在接受指令前,微处理器必须先确认其内部处于非忙碌状态,即读取BF 标志时,BF需为零,方可接受新的指令;如果在送出一个指令前并不检查BF标志,那么在前一个指令和这个指令中间必须延长一段较长的时间,即是等待前一个指令确实执行完成。
LCD12864显示屏 带中文字库
蓝屏LCD12864显示屏带中文字库带背光12864-5V ST7920需要用串口，请把R9上的0欧电阻改到R10带中文字库的,兰屏，白字以下是在液晶模块的第二行第一个字符的位置显示字母“A”的程序： ORG 0000HRS EQU P3.7;确定具体硬件的连接方式RW EQU P3.6 ;确定具体硬件的连接方式E EQU P3.5 ;确定具体硬件的连接方式MOV P1,#00000001B ；清屏并光标复位ACALL ENABLE;调用写入命令子程序MOV P1,#00111000B ；设置显示模式:8位2行5x7点阵ACALL ENABLE ;调用写入命令子程序MOV P1,#00001111B ；显示器开、光标开、光标允许闪烁ACALL ENABLE ;调用写入命令子程序MOV P1,#00000110B ；文字不动，光标自动右移ACALL ENABLE ;调用写入命令子程序MOV P1,#0C0H ；写入显示起始地址（第二行第一个位置）ACALL ENABLE ;调用写入命令子程序MOV P1,＃01000001B ；字母A的代码SETB RS ；RS=1CLR RW ；RW=0 ;准备写入数据CLR E ；E=0 ;执行显示命令ACALL DELAY ;判断液晶模块是否忙?SETB E ；E=1 ;显示完成,程序停车AJMP $ENABLE:CLR RS ；写入控制命令的子程序CLR RWCLR EACALL DELAYSETB ERETDELAY:MOV P1,#0FFH ；判断液晶显示器是否忙的子程序CLR RSSETB RWCLR ENOPSETB EJB P1.7,DELAY ；如果P1.7为高电平表示忙就循环等待RETEND程序在开始时对液晶模块功能进行了初始化设置，约定了显示格式。
注意显示字符时光标是自动右移的，无需人工干预，每次输入指令都先调用判断液晶模块是否忙的子程序DELAY，然后输入显示位置的地址0C0H，最后输入要显示的字符A的代码41H。
LCD12864手册
RAM
DRAM）
读出
从 内 部 RAM 读 取 资 料
RAM 1 1 D7 D6 D5 D4 D3 D2 D1 D0 （ DDRAM/CGRAM/IRAM/G 72us
的值
DRAM）
指令表—2：（RE=1：扩充指令集）
指令码
执行时间
指令
R DB DB DB DB DB DB DB DB 说明 RS
W7 6 5 4 3 2 1 0
（AC）到“00H”
设 定 DDRAM 的 地 址 计 数 器
地址归
（AC ）到“ 00H ”，并且将 游
位
0 0 0 0 0 0 0 0 1 X 标移到开头原点位置；这个指 4.6ms
令并不改变 DDRAM 的内容
指定在资料的读取与写入时， 进入点 设定 0 0 0 0 0 0 0 1 I/D S 设定游标移动方向及指定显示 72us
具体指令介绍：
1、清除显示 CODE： RW RS
L
L
DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L
L
L
L
L
L
L
H
功能：清除显示屏幕，把 DDRAM 位址计数器调整为“00H”
2、位址归位 CODE： RW RS
L
L
DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L
L
C=1；游标 ON
B=1；游标位置 ON
5、游标或显示移位控制 CODE： RW RS
L
L
DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
L
L
L
H
S/C R/L X
LCD12864 液晶显示屏中文资料
将以上 16 位地址连续写入即可
备注:当 IC1 在接受指令前,微处理器必须先确认其内部处于非忙碌状态,即读取 BF 标志时,BF 需为零,方可接受新的指令;
如果在送出一个指令前并不检查 BF 标志,那么在前一个指令和这个指令中间必须延长一段较长的时间,即是等待前一个指
DB7
H/L
三态数据线
15
PSB
H/L
H：8 位或 4 位并口方式，L：串口方式（见注释 1）
16
NC
-
空脚
17 /RESET H/L
复位端，低电平有效（见注释 2）
18 VOUT
-
LCD 驱动电压输出端
19
A
VDD
背光源正端（+5V）（见注释 3）
20
K
VSS
背光源负端（见注释 3）
*注释 1：如在实际应用中仅使用串口通讯模式，可将 PSB 接固定低电平，也可以将模块上的 J8 和“GND”用焊锡短接。 *注释 2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。 *注释 3：如背光和模块共用一个电源，可以将模块上的 JA、JK 用焊锡短接。
● 字型产生 RAM(CGRAM) 字型产生 RAM 提供图象定义(造字)功能, 可以提供四组 16×16 点的自定义图象空间，使用
者可以将内部字型没有提供的图象字型自行定义到 CGRAM 中，便可和 CGROM 中的定义一样地通过 DDRAM 显示在屏幕中。
● 地址计数器 AC 地址计数器是用来贮存 DDRAM/CGRAM 之一的地址,它可由设定指令暂存器来改变，之后只要读取或是写 入 DDRAM/CGRAM 的值时，地址计数器的值就会自动加一，当 RS 为“0”时而 R/W 为“1”时，地址计数器的值会被读取到 DB6——DB0 中。
