伺服电机制动
伺服电机的几种制动方法
伺服电机的几种制动方法用户往往对电磁制动、再生制动、动态制动的作用混淆，选择了错误的配件。动态制动器由动态制动电阻组成，在故障、急停、电源断电时通过能耗制动缩短伺服电机的机械进给距离。
再生制动是指伺服电机在减速或停车时将制动产生的能量通过逆变回路反馈到直流母线。经阻容回路吸收。
电磁制动是通过机械装置锁住电机的轴。
一、三பைடு நூலகம்的区别：
（1）再生制动必须在伺服器正常工作时才起作用，在故障、急停、电源断电时等情况下无法制动电机。动态制动器和电磁制动工作时不需电源。
（2）再生制动的工作是系统自动进行，而动态制动器和电磁制动的工作需外部继电器控制。

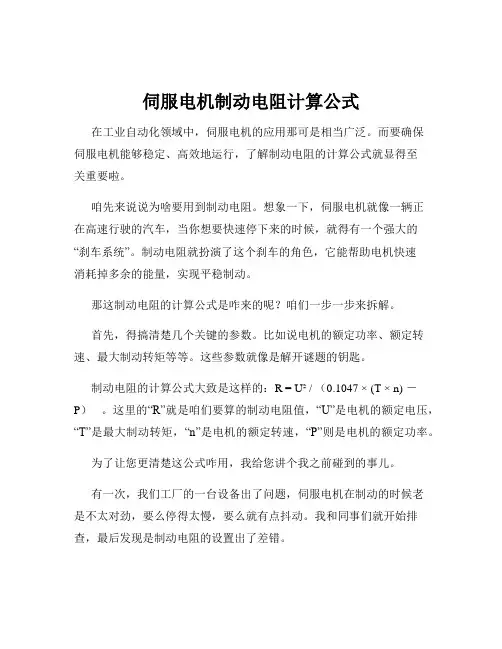

伺服电机制动电阻计算公式
伺服电机制动电阻计算公式在工业自动化领域中，伺服电机的应用那可是相当广泛。
而要确保伺服电机能够稳定、高效地运行，了解制动电阻的计算公式就显得至关重要啦。
咱先来说说为啥要用到制动电阻。
想象一下，伺服电机就像一辆正在高速行驶的汽车，当你想要快速停下来的时候，就得有一个强大的“刹车系统”。
制动电阻就扮演了这个刹车的角色，它能帮助电机快速消耗掉多余的能量，实现平稳制动。
那这制动电阻的计算公式是咋来的呢？咱们一步一步来拆解。
首先，得搞清楚几个关键的参数。
比如说电机的额定功率、额定转速、最大制动转矩等等。
这些参数就像是解开谜题的钥匙。
制动电阻的计算公式大致是这样的：R = U² / （0.1047 × (T × n) －P）。
这里的“R”就是咱们要算的制动电阻值，“U”是电机的额定电压，“T”是最大制动转矩，“n”是电机的额定转速，“P”则是电机的额定功率。
为了让您更清楚这公式咋用，我给您讲个我之前碰到的事儿。
有一次，我们工厂的一台设备出了问题，伺服电机在制动的时候老是不太对劲，要么停得太慢，要么就有点抖动。
我和同事们就开始排查，最后发现是制动电阻的设置出了差错。
我们赶紧根据电机的参数，用上面的公式重新计算了制动电阻的值。
记得当时，大家围在一块儿，拿着纸笔，一边对照着电机的说明书找参数，一边嘴里还念叨着：“这额定功率可别弄错了，还有这转速……”那场面，紧张又认真。
经过一番计算，终于算出了新的制动电阻值。
更换之后，嘿，那台伺服电机制动的时候顺溜多了，设备也正常运转起来。
从那以后，我对这个制动电阻的计算公式就记得更牢了，也更加明白准确计算制动电阻的重要性。
在实际应用中，可不能马虎大意，每个参数都得准确无误，不然就会像我们那次一样，出现各种各样的问题。
总之，掌握好伺服电机制动电阻的计算公式，能让我们在处理相关问题时更加得心应手，确保设备的稳定运行，提高生产效率。
希望您在使用这个公式的时候也能顺顺利利的！。
伺服电机的制动
伺服电机的制动1.概述伺服电动机的制动器是一种降低伺服电机旋转速度的装置。
施加制动的过程可称之为制动。
以下两种情况，将产生特别大的再生能量，必须外接制动电阻消耗掉，否者将对伺服驱动产生损坏。
（1）当负载转动惯量特别大，电机制动减速时。
（2）当电机转动方向与负载转动方向相同，但是转矩相反时。
2.分类伺服电机的制动可分为再生制动、动态制动和电磁制动。
2.1. 再生制动再生制动是在伺服驱动器正常工作时的减速过程。
伺服电机的减速或者停止是通过减小频率来实现。
在频率减小的瞬间，电机的同步转速随之下降，而由于机械惯性，电机的转子转速未变，电机转子转速大于同步旋转磁场的转速，此时电机处于发电状态。
与此同时，电机轴上的转矩变成了制动转矩，使电机的转速迅速下降，电机此时处于再生制动状态。
电机再生制动产生的能量通过逆变回路反馈到直流母线,但是直流电路的电能无法通过整流电路回馈到电网，只能靠驱动器内部的电容吸收，长时间制动时将导致直流母线电压升高，形成“泵升电压”。
过高的直流母线电压将使各部分器件受到损坏。
因此对于处于发电制动状态中产生的再生能量必须采取必要的措施，一般通过使用制动电阻将能量耗散掉。
当直流母线电压升高到驱动器设定的数值时，再生制动电路打开，经内置制动电阻发热耗散。
电能转化为热能，电机转速降低，直流母线电压也降低。
通常内置制动电阻功率较小，如减速时间长或减速度大，内部再生制动电路消耗能量过慢，直流母线电压持续升高，超过设定的阈值，驱动器报警，并给电机断电。
此时需要增加外置制动电阻吸收能量，保护驱动器。
汇川伺服驱动器直流母线电压如下：AC220V整流后标准值为311V，正常值为235V-378V，电压泄放点为380V，上下阈值为200V-420V；AC380V整流后标准值为537V，正常值为451V-689V，电压泄放点为690V，上下阈值为380V-760V。
AC220V包括单相220V和三相220V。
伺服电机的制动方式与原理伺服电机的控制方法
伺服电机的制动方式与原理伺服电机的控制方法伺服电机是一种能够实现精确控制位置、速度和力矩的电机。
它的控制方式和原理可以分为制动方式和控制方法两个方面。
一、伺服电机的制动方式与原理：1.机械制动法：通过机械装置，在电机输入轴或者输出轴上加装制动装置，如制动盘、制动片等。
当需要制动时，通过电磁力或者机械力使制动器与电机输入轴或者输出轴接触，从而实现制动效果。
这种制动方式的原理是利用摩擦力或者电磁力来减小或者阻止电机的运动，从而实现制动目的。
2.电磁制动法：通过电磁装置，在电机输入轴或者输出轴上加装电磁制动器。
当需要制动时，施加电压使制动器产生磁场，通过磁场对电机输入轴或者输出轴施加制动力矩，从而实现制动效果。
这种制动方式的原理是利用电磁场对电机的运动进行阻止，从而实现制动目的。
3.回馈制动法：回馈制动法是在伺服电机的控制回路中加入一个回馈装置，通过控制回路的反馈信号控制电机的转动和制动。
当需要制动时，通过调整控制回路中的参数，使反馈信号与设定值产生偏差，从而控制电机停止运动或者产生相反的力矩，实现制动效果。
这种制动方式的原理是通过改变控制回路中的参数，使电机的输出与期望值产生偏差，从而实现制动目的。
二、伺服电机的控制方法：1.位置控制：位置控制是通过控制伺服电机使其达到设定位置的控制方式。
它的原理是通过测量电机的位置信号与设定值进行比较，通过调整控制回路的参数或者改变输入信号，控制电机的角度或者位置，使其达到期望的位置。
2.速度控制：速度控制是通过控制伺服电机使其达到设定速度的控制方式。
它的原理是通过测量电机的速度信号与设定值进行比较，通过调整控制回路的参数或者改变输入信号，控制电机的转速，使其达到期望的速度。
3.力矩控制：力矩控制是通过控制伺服电机使其产生特定力矩的控制方式。
它的原理是通过测量电机输出的力矩信号与设定值进行比较，通过调整控制回路的参数或者改变输入信号，控制电机的输出力矩，使其达到期望的力矩。

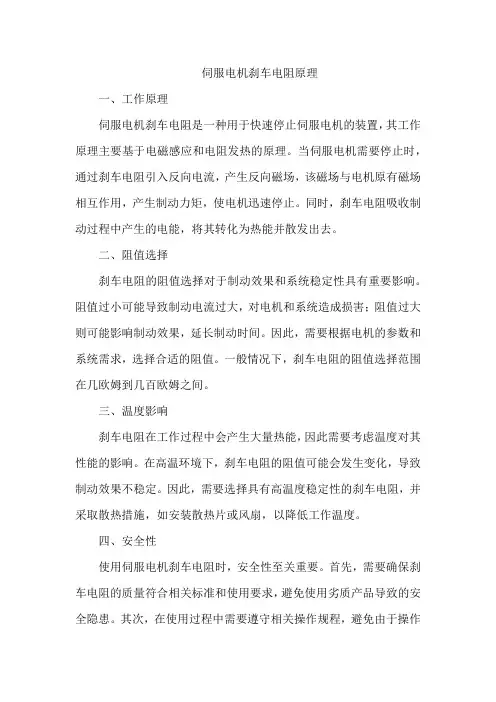

伺服电机 刹车电阻原理
伺服电机刹车电阻原理
一、工作原理
伺服电机刹车电阻是一种用于快速停止伺服电机的装置，其工作原理主要基于电磁感应和电阻发热的原理。
当伺服电机需要停止时，通过刹车电阻引入反向电流，产生反向磁场，该磁场与电机原有磁场相互作用，产生制动力矩，使电机迅速停止。
同时，刹车电阻吸收制动过程中产生的电能，将其转化为热能并散发出去。
二、阻值选择
刹车电阻的阻值选择对于制动效果和系统稳定性具有重要影响。
阻值过小可能导致制动电流过大，对电机和系统造成损害；阻值过大则可能影响制动效果，延长制动时间。
因此，需要根据电机的参数和系统需求，选择合适的阻值。
一般情况下，刹车电阻的阻值选择范围在几欧姆到几百欧姆之间。
三、温度影响
刹车电阻在工作过程中会产生大量热能，因此需要考虑温度对其性能的影响。
在高温环境下，刹车电阻的阻值可能会发生变化，导致制动效果不稳定。
因此，需要选择具有高温度稳定性的刹车电阻，并采取散热措施，如安装散热片或风扇，以降低工作温度。
四、安全性
使用伺服电机刹车电阻时，安全性至关重要。
首先，需要确保刹车电阻的质量符合相关标准和使用要求，避免使用劣质产品导致的安全隐患。
其次，在使用过程中需要遵守相关操作规程，避免由于操作
不当引起的意外事故。
此外，为确保安全性，还需要定期对刹车电阻进行检查和维护，及时发现和排除潜在问题。
伺服电机制动原理
伺服电机制动原理伺服电机是一种能够精确控制位置、速度和加速度的电机，其广泛应用于机械制造、自动化设备、航空航天等领域。
在伺服电机的工作过程中，制动是一个至关重要的环节，它直接影响到伺服电机的性能和稳定性。
因此，了解伺服电机的制动原理对于提高其工作效率和精度具有重要意义。
伺服电机的制动原理主要包括电磁制动和惯性制动两种方式。
电磁制动是通过电磁力来实现制动的方式，其原理是利用电磁铁产生的磁场与制动器上的铁芯之间的吸引力来实现制动。
当需要制动时，通过施加电流使电磁铁产生磁场，吸引制动器上的铁芯，从而实现制动。
而惯性制动则是通过机械结构和惯性原理来实现制动的方式，其原理是通过改变伺服电机的运动状态，使其产生制动效果。
在伺服电机的实际应用中，电磁制动和惯性制动常常结合使用，以实现更加精准和稳定的制动效果。
在正常工作状态下，伺服电机会根据控制系统的指令进行运动，当需要制动时，控制系统会发送制动指令，伺服电机会根据指令执行相应的制动方式。
电磁制动主要用于实现瞬间制动，而惯性制动则主要用于实现持续制动，二者相互配合，使伺服电机能够在不同工况下实现精准、快速的制动效果。
除了电磁制动和惯性制动外，伺服电机的制动原理还涉及到制动器的选型和参数设置。
制动器的选型需要考虑伺服电机的工作环境、负载情况、制动需求等因素，以确保制动器能够满足伺服电机的制动要求。
同时，制动器的参数设置也需要根据具体的应用场景进行调整，以实现最佳的制动效果。
总之，伺服电机的制动原理涉及到电磁制动、惯性制动以及制动器的选型和参数设置等多个方面，只有深入了解和掌握这些原理，才能够更好地应用伺服电机，并发挥其最大的性能和效率。
希望本文能够对读者有所帮助，谢谢阅读！。
伺服马达制动原理
伺服马达制动原理
伺服马达是一种高性能的电动机，其具有较高的控制精度和动态响应能力。
在伺服马达的工作过程中，制动系统是非常重要的一部分。
制动系统的作用是在伺服马达停止工作时保持其位置稳定，防止其继续运动。
本文将介绍伺服马达制动原理。
伺服马达的制动系统通常由电磁制动器、制动器控制器、制动器脱开指示器和制动器组成。
其中，电磁制动器是制动系统的核心部件。
当伺服马达停止工作时，制动器控制器会给电磁制动器施加电流，使其产生制动力，将伺服马达制动。
当伺服马达再次启动时，制动器控制器会给制动器脱开指示器发送信号，使电磁制动器失去电流，制动器自动脱离，伺服马达恢复正常工作。
伺服马达的制动原理可以简单地概括为“制动器制动，电磁制动器脱离”。
制动器通过制动器控制器输出信号收到驱动器的制动信号启动，实现制动。
电磁制动器通过施加电流，使磁铁产生磁场，产生制动力，将伺服马达制动。
制动器控制器通过控制制动器脱开指示器输出信号，实现电磁制动器脱离，伺服马达恢复正常工作。
在伺服马达的制动过程中，制动时间和制动力是关键指标。
制动时间应尽可能短，以保证伺服马达的停止位置准确；制动力应足够强，以防止伺服马达继续运动。
因此，在选择伺服马达的制动系统时，应根据具体需求选择合适的电磁制动器和制动器控制器。
以上就是伺服马达制动原理的介绍。
通过了解伺服马达的制动
原理，可以更好地掌握伺服马达的工作原理，以及如何选择合适的制动系统。
伺服电机 刹车 原理
伺服电机刹车原理伺服电机是一种能够控制旋转角度和速度的电动机，广泛应用于自动化控制系统中。
而刹车作为伺服电机的重要组成部分，具有保证机械系统安全停止和定位的功能。
本文将从伺服电机和刹车的原理入手，详细介绍伺服电机刹车的工作原理和应用。
一、伺服电机的原理伺服电机是一种能够精确控制转速和位置的电动机。
它通过内置的编码器或传感器实时检测电机转速和位置，并根据控制系统的指令调整电机的运动。
伺服电机通常由电机本体、编码器、控制器和驱动器组成。
1. 电机本体：伺服电机的本体是由转子和定子组成的。
转子是电机的旋转部分，而定子是固定在电机外壳内部的部分。
电机本体通过传递电流来产生转矩和旋转运动。
2. 编码器：编码器是伺服电机的重要组成部分，用于测量电机的转速和位置。
编码器通常分为增量式编码器和绝对式编码器两种类型。
增量式编码器通过计算脉冲数来确定转速和位置，而绝对式编码器能够直接读取电机的转速和位置信息。
3. 控制器：控制器是伺服电机系统的大脑，负责接收来自外部的指令并控制电机的运动。
控制器根据编码器反馈的信号，实时调整电机的转速和位置，以达到控制系统的要求。
4. 驱动器：驱动器是将控制器发出的指令转换为电流信号，驱动电机旋转的装置。
驱动器根据控制器的指令，调整电流的大小和方向，以控制电机的转速和位置。
二、刹车的原理刹车是伺服电机系统中的重要保护装置，用于使机械系统快速停止或保持位置。
刹车通常由刹车器和刹车控制器组成。
1. 刹车器：刹车器是一种能够产生阻碍电机旋转的力矩的装置。
常见的刹车器包括电磁刹车、机械刹车和液压刹车等。
电磁刹车通过施加电磁力使制动器片产生摩擦力矩，从而减速或停止电机的旋转。
机械刹车通过刹车摩擦片和刹车盘之间的摩擦力产生制动力矩。
液压刹车则通过液压系统产生制动力矩。
2. 刹车控制器：刹车控制器是控制刹车装置工作的装置。
它根据控制系统的指令，控制刹车器的开合和制动力矩的大小。
刹车控制器通常与伺服电机的控制器相连接，实现对刹车的精确控制。
伺服电机刹车电阻工作原理
伺服电机刹车电阻工作原理
伺服电机刹车电阻的工作原理是在制动过程中，机械能转化为电能，电能通过逆变回路回馈到直流母线，会导致直流母线电压升高。
当电压上升超过允许阈值后，将会损坏驱动器内部器件。
此时伺服电机制动时回馈的能量通过制动电阻消耗掉 。
在实际应用中，由于频繁启停、快速制动等操作，伺服电机会产生大量的再生能量。
如果这些能量不能及时有效地消耗掉，就会影响系统的稳定性和安全性。
因此，需要使用制动单元或制动电阻来消耗掉这部分能量。
制动单元包括内置式和外置式两种类型。
内置式制动单元安装在伺服驱动器内部，而外置式制动单元则独立于驱动器之外。
它们都采用了先进的电力电子技术和微处理器控制技术，能够实现高效的能量回收和利用。
制动电阻是与制动单元配套使用的元器件之一。
它通常被安装在直流母线上，并与制动单元一起组成了一个完整的制动系统。
当伺服电机运行时，制动电阻会将多余的能量以热能的形式散发出去；而当伺服电机停止运行时，制动电阻则会迅速降低其电阻值，以便更快地将剩余的能量释放出来 。
伺服外置制动电阻计算
伺服外置制动电阻计算伺服外置制动电阻（Servo External Braking Resistor）是一种用于控制伺服电机的制动装置。
伺服电机在运动过程中需要实现快速减速停止，而制动电阻则在此时起到重要作用。
本文将从伺服外置制动电阻的原理、应用以及计算方法等方面进行阐述。
我们来了解一下伺服外置制动电阻的原理。
伺服电机通常采用电磁制动器或制动电阻来实现快速减速停止。
而伺服外置制动电阻是一种通过电流来实现制动的装置。
当伺服电机需要停止时，控制器会发送制动信号，使电机停止供电并通过外置电阻释放电流。
这样一来，电机就能够通过电阻将动能转化为热能，并实现快速减速停止。
伺服外置制动电阻广泛应用于各种工业自动化设备中。
比如机床、印刷机械、包装机械等。
在这些设备中，伺服电机需要频繁快速切换运动状态，因此在停止时需要一个快速、可靠的制动装置。
而伺服外置制动电阻正好满足了这一需求。
它不仅能够实现快速减速停止，还能够有效保护伺服电机，延长使用寿命。
那么如何计算伺服外置制动电阻的数值呢？下面我们来介绍一种常用的计算方法。
首先，需要知道伺服电机的制动电压和制动电流。
制动电阻的数值可以通过以下公式计算：制动电阻数值 = 制动电压 / 制动电流其中，制动电压是指伺服电机停止时的电压，一般可以通过伺服控制器的参数设置得到。
制动电流是指通过制动电阻的电流，可以通过伺服电机的额定电流和控制器的参数设置得到。
需要注意的是，制动电阻的数值应根据实际需求进行选择。
如果制动电阻数值过小，可能无法实现快速减速停止；而数值过大，则可能会损坏伺服电机或制动电阻本身。
因此，在选择制动电阻时需要根据伺服电机的性能参数、制动要求以及实际使用场景进行综合考虑。
总结起来，伺服外置制动电阻是一种用于控制伺服电机的制动装置。
它通过电流来实现快速减速停止，并广泛应用于各种工业自动化设备中。
计算伺服外置制动电阻的数值需要根据制动电压和制动电流进行计算，并根据实际需求进行选择。
伺服电机制动电阻的选用 精品
[PLC伺服与运动控制] 伺服电机制动电阻的选用其实本内容很早在各个帖子里面都提到了，但是最近作文案整理，又总结了一遍，放到这儿凑个帖子。
当伺服电机制动的时候，该伺服电机处于发电状态。
这意味着能量将会返回到伺服驱动器的直流母线上。
因为直流母线包含电容，所以直流母线电压会上升。
电压增加的多少取决于开始制动时电机的动能以及直流母线上电容的容量。
如果制动动能大于直流母线上的电容量，同时直流母线上没有其他驱动器容纳该能量，那么驱动器将会通过制动电阻来消耗该能量，或者将其反馈给供电电源。
节约能效的方法是将直流母线上增加尽可能多的电容或者将各驱动器的电容并联起来，因此，我们需要考虑如下几点：1、总是将最大驱动器连接到供电电源上。
2、确保连接到供电电源上的直流母线的电容没有操作最大可允许范围。
3、所有连接在一起的驱动器的功率不能超过连接到供电电源的伺服驱动器的可允许功率。
4、制动能量不能超过制动电阻的最大功率。
理论公式如下：其他要点：与选型有关的主要有几点：1、直流母线回路上可并联电容的大小：直流母线回路上电容并不能无限加大，考虑到电容加大将提高充电时候的充电电流，所以该并联电容大小由充电回路上的电阻或可控整流回路来决定，该最大可允许外接并联电容应由厂家指定。
2、当前伺服驱动器的直流母线多采用多个耐压为400V的电压并串联的方式，当回路电压接近800V（750V~780V）的时候，制动单元导通，制动电阻投入使用。
在外接电容时，需要考虑并联电阻让分配在外接电容的电压尽量均等。
3、制动电阻的选型参数：常用的制动电阻有波纹电阻、铝合金电阻。
前者价格便宜但是过载能力不高，后者价格略高、过载能力较好。
制动电阻最重要的三个参数是电阻阻值、连续运行功率、最大功率。
4、制动电阻越好，则制动效果越好。
制动单元的可允许通过电流，决定了制动电阻的最小阻值。
故该参数需由厂家决定。
实际选择电阻通常阻值略大于最小允许阻值。
5、制动电阻连续功率和最大功率由上方公式计算。
伺服电机直流制动原理
伺服电机直流制动原理
伺服电机是一种在自动化控制系统中广泛使用的电机，它具有快速响应、高精度和稳定性强等特点。
在伺服电机操作中，直流制动起着至关重要的作用。
直流制动的原理是通过改变电流流动方向，使电机产生制动力矩，从而
实现电机停止运转的目的。
在伺服电机中，主要通过控制电机绕组中的制动
线圈来实现直流制动。
具体来说，当需要停止电机运转时，控制系统会向制动线圈施加直流电流。
这些直流电流会在绕组内形成磁场，与旋转的电机磁场相互作用产生制
动力矩。
这个制动力矩将会减少电机的转速，并最终使电机停止旋转。
直流制动的过程中，关键是控制制动力矩的大小和持续时间。
一般来说，制动力矩的大小取决于施加在制动线圈上的电流大小，而持续时间则取决于
控制系统发送的制动信号。
为了实现精确的制动控制，现代伺服电机通常采用闭环控制系统。
控制
器会根据电机的实际运动状态和期望的停止位置，计算出合适的制动力矩和
持续时间，并向制动线圈发送相应的信号。
伺服电机直流制动的原理是通过改变电流流动方向，使电机绕组中的制
动线圈产生磁场与电机旋转磁场相互作用，从而产生制动力矩并停止电机运转。
控制系统通过闭环控制来实现精确的制动力矩和持续时间的调节。
伺服电机抱闸原理
伺服电机抱闸原理
伺服电机抱闸是一种常见的电机制动装置，其原理是通过施加一个阻碍力，使电机停止运动。
其工作原理如下：
1. 传动装置：伺服电机通常通过传动装置将电能转换为机械能，推动相关设备或系统运动。
2. 抱闸装置：该装置通常由一个电磁线圈和刹车片组成。
电磁线圈通过电流引发电磁感应，产生磁场。
磁场作用于刹车片，将其紧紧夹住运动部件，产生阻碍力。
3. 控制系统：伺服电机的控制系统负责控制电流流经电磁线圈的大小，进而调节抱闸力的大小。
控制系统通常根据设定的运动要求，通过调节电流大小来控制抱闸力，使电机能够稳定地停止在指定位置。
4. 释放装置：当需要解除抱闸力时，电流通过电磁线圈会降低或关闭，使得磁场减弱或消失。
刹车片随之松开，电机又可以继续运动。
总之，伺服电机抱闸原理是通过控制电磁线圈的电流大小来控制抱闸力。
通过施加一个阻碍力，使电机停止运动，并且能够根据需要解除阻碍力，使电机重新运动。
交流伺服电机制动停转的时候产生的电流
交流伺服电机制动停转的时候产生的电流1. 介绍在现代工业生产中，伺服电机作为一种精密控制和驱动设备，被广泛应用于各种机械和自动化设备中。
伺服电机的优势在于其高精度、高速度和高响应性能，可以有效地实现各种复杂运动控制。
然而，当伺服电机在工作过程中需要进行制动停转时，会产生一定的电流，这是一个需要认真探讨和理解的问题。
2. 产生电流的原因当伺服电机进行制动停转时，由于电机内部的惯性和机械结构的影响，会导致电机产生反电动势。
反电动势的产生导致电机与外部电源之间产生了一种动态的电磁关系，从而引起了电流的流动。
这种电流的产生在一定程度上会影响电机的制动效果，并且可能会对电机本身和外部电源系统造成一定的影响。
3. 电流的影响产生的电流会导致伺服电机制动制动过程中的能量损耗，从而影响了制动效果。
过大的制动电流也可能会对电机本身的绝缘系统和线路系统造成影响，甚至有可能引起电机的过载和损坏。
对于外部电源系统来说，产生的电流可能会对电源系统的稳定性和可靠性产生影响，甚至造成供电系统的故障和损坏。
4. 如何降低制动电流针对伺服电机制动停转时产生的电流问题，我们可以采取一些措施来降低电流的产生和影响。
可以通过优化电机的控制算法和制动方式，尽量减少电机的惯性和机械结构对电流的影响。
可以采用一些电流限制和抑制措施，通过控制器和电源系统来有效地限制和减小制动电流的影响。
另外，也可以通过改进电机本身的设计和结构，来降低电机在制动停转时的反电动势，从而减少制动电流的产生。
5. 总结在工业生产中，伺服电机作为一种重要的控制和驱动设备，其制动停转时产生的电流问题应该引起我们的重视。
了解和控制制动电流的产生，对于保证电机的制动效果、延长电机的使用寿命，甚至维护电源系统的稳定性都具有重要意义。
在伺服电机的应用和设计中，需要综合考虑制动电流的影响，采取有效的措施来降低电流对电机和电源系统的影响，从而确保电机的稳定和可靠运行。
6. 个人观点和理解在笼统的探讨中，没有明确提及“交流伺服电机”和“电流”的关联。
伺服驱动器制动原理
伺服驱动器制动原理伺服驱动器制动系统在工业自动化中起着重要的作用。
它能够控制伺服电机在停止时产生制动力，确保动态负载的安全性和稳定性。
下面将详细介绍伺服驱动器制动原理。
伺服驱动器制动原理可以分为电阻制动和电动制动两种方式。
电阻制动是通过在伺服电机的电路中接入电阻来产生制动力。
当伺服电机停止运动时，伺服驱动器会将制动信号发送给电阻模块，使电阻模块接入电机电路。
电阻会产生负载扭矩，使电机停止转动。
这种制动方式简单可靠，但需要消耗大量的电能，因为电流会流过电阻而产生热量。
电动制动则是利用电机自身的电动力来产生制动力。
当伺服驱动器接收到制动信号后，它会切断电机的输入电源，同时接通制动电阻。
这时，电机的旋转动能将转化为电能被制动电阻吸收。
电动制动方式不会消耗大量的电能，但可能导致电机加速度较低。
除了制动方式外，制动原理中还有两个重要的参数——制动力和制动时间。
制动力是指伺服驱动器在制动时施加到电机轴上的力。
制动力大小取决于伺服驱动器的能力和制动信号的输入。
较大的制动力有助于更快速地停止旋转，但也可能导致电机和附加设备的损坏。
制动时间指的是伺服电机从接收制动信号开始直到完全停止旋转所需的时间。
制动时间取决于伺服电机的惯性、负载特性和制动力的大小。
较短的制动时间可提高系统的动态响应和效率，但可能也导致电机的损坏。
伺服驱动器制动原理包括了电阻制动和电动制动两种方式。
在选择制动方式时需综合考虑制动力和制动时间两个重要参数。
正确理解和应用伺服驱动器制动原理将有助于保障系统的安全性和稳定性，在工业自动化过程中发挥重要作用。
伺服制动系统工作原理
伺服制动系统工作原理嘿，朋友们！今天咱来聊聊伺服制动系统这个厉害的玩意儿。
你说这伺服制动系统啊，就像是汽车的超级保镖！想象一下，你正在开车，速度挺快，突然前面出现状况，这时候要是没有一个靠谱的制动系统，那可不得了哇！而伺服制动系统就是那个能在关键时刻迅速响应，紧紧抱住车轮，让车稳稳停下来的大功臣。
它的工作原理其实并不复杂。
简单来说，就好比是一个非常机灵的小助手。
当你踩下刹车踏板的时候，就好像给这个小助手发了一个信号：“嘿，该干活啦！”然后呢，这个小助手就迅速行动起来，通过一系列的装置和机制，让制动片紧紧地贴在刹车盘上。
这过程就像是一场精彩的接力赛。
刹车踏板是起跑的枪声，而各种液压部件、制动钳之类的就是奋力奔跑的运动员，它们协同合作，把制动力准确无误地传递到车轮上。
是不是很神奇？你可别小看了这个过程中的每一个环节。
要是有一个地方出了问题，那可就像是接力赛中掉了棒一样，后果不堪设想啊！比如说液压系统，如果它漏油了或者压力不够，那还怎么能让制动片有力地抱住刹车盘呢？就好像跑步的人没了力气，还怎么冲刺呢？还有啊，制动片和刹车盘也很重要呢！它们就像是一对好搭档，要相互配合得好才行。
要是制动片磨损得太厉害，那它就没法好好地和刹车盘“拥抱”啦，制动效果肯定就大打折扣咯！咱再说说这伺服制动系统的好处。
它反应迅速啊，能在最短的时间内让车停下来，这可大大提高了行车的安全性。
而且它很稳定，不会时不时地给你闹点小脾气，让你提心吊胆的。
你想想，要是没有这么可靠的伺服制动系统，咱们开车得多心慌啊！每次刹车都得担心会不会失灵，那还怎么愉快地享受驾驶的乐趣呢？所以说啊，这伺服制动系统可真是咱们开车的好伙伴，好帮手！总之呢，伺服制动系统就是汽车安全行驶的重要保障，它默默地工作，为我们的出行保驾护航。
咱可得好好爱护它，定期检查保养，让它一直保持良好的状态。
这样，我们才能在道路上安心驰骋，不是吗？大家说是不是这个理儿啊！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服电机的几种制动方式
有时候我们容易对电磁制动,再生制动,动态制动的作用混淆,选择了错误的配件。
动态制动器由动态制动电阻组成,在故障,急停,电源断电时通过能耗制动缩短伺服电机的机械进给距离.
再生制动是指伺服电机在减速或停车时将制动产生的能量通过逆变回路反馈到直流母线,经阻容回路吸收.
电磁制动是通过机械装置锁住电机的轴.
三者的区别
(1)再生制动必须在伺服器正常工作时才起作用,在故障,急停,电源断电时等情况下无法制动电机.动态制动器和电磁制动工作时不需电源.
(2)再生制动的工作是系统自动进行,而动态制动器和电磁制动的工作需外部继电器控制.
(3)电磁制动一般在SV OFF后启动,否则可能造成放大器过载.动态制动器一般在SV OFF或主回路断电后启动,否则可能造成动态制动电阻过热.
选择配件的注意事项
(1)有些系统如传送装置,升降装置等要求伺服电机能尽快停车.而在故障,急停,电源断电时伺服器没有再生制动无法对电机减速.同时系统的机械惯量又较大,这时需选用动态制动器动态制动器的选择要依据负载的轻重,电机的工作速度等.
(2)有些系统要维持机械装置的静止位置需电机提供较大的输出转矩且停止的时间较长,如果使用伺服的自锁功能往往会造成电机过热或放大器过载.这种情况就要选择带电磁制动的电机.
(3)有的伺服器有内置的再生制动单元,但当再生制动较频繁时可能引起直流母线电压过高,这时需另配再生制动电阻.再生制动电阻是否需要另配,配多大的再生制动电阻可参照相应样本的使用说明.需要注意的是一般样本列表上的制动次数是电机在空载时的数据.实际选型中要先根据系统的负载惯量和样本上的电机惯量,算出惯量比.再以样本列表上的制动次数除以(惯量比+1).这样得到的数据才是允许的制动次数.。
