(完整版)1.6MN上切式剪切机机构设计(1).docx
剪切机主要结构、部件安全操作范文(二篇)
剪切机主要结构、部件安全操作范文剪切机是一种常见的机械设备,用于切割各种材料,如金属板材、塑料、木材等。
为了确保剪切机的安全操作,必须了解其主要结构和各个部件的功能。
本文将详细介绍剪切机的主要结构和部件,并给出安全操作的范文,以便操作人员正确使用和维护剪切机。
一、剪切机的主要结构剪切机通常由机床、切割系统、液压系统、电气控制系统和安全防护系统等组成。
1. 机床:机床是剪切机的主体部分,由床身、上刀座、下刀座、刀片等组成。
床身是机床的框架,用于支撑和固定其他部件。
上刀座和下刀座分别安装在床身的上部和下部,用于固定和支撑刀片。
刀片则用于进行切割操作。
2. 切割系统:切割系统由电机、传动系统和传动机构组成。
电机是提供动力的来源,通常为电动机或液压马达。
传动系统用于传递电机的动力,常用的传动方式有皮带传动和摆线针轮传动。
传动机构是将动力传递给刀片的装置,常见的有摇臂式、回转式和拉式等。
3. 液压系统:液压系统主要包括油箱、油泵、液压阀和液压缸等。
油箱用于存储液压油,油泵通过吸入和排出液压油来提供动力。
液压阀用于控制液压系统的工作,如调节液压油的流量和压力等。
液压缸是液压系统的执行机构,用于控制刀片的上下移动。
4. 电气控制系统:电气控制系统包括主电控箱、按钮控制箱和行程控制器等。
主电控箱用于控制和保护剪切机的电气元件,如电机、继电器和传感器等。
按钮控制箱放置在操作台上,用于控制剪切机的启停、正反转和速度调节等。
行程控制器用于控制剪切机的切割长度和切割次数。
5. 安全防护系统:安全防护系统包括安全门、防护栅、光幕和急停开关等。
安全门用于限制操作人员进入切割区域,防护栅则用于防止机床上方的切割物掉落。
光幕是一种红外线探测装置,用于检测切割区域的人员是否有异物进入。
急停开关用于紧急情况下立即停止剪切机的运行。
二、剪切机的部件安全操作范文为了确保剪切机的安全操作,操作人员应严守操作规程,正确使用和维护剪切机。
以下是剪切机各个部件的安全操作范文:1. 机床部分:(1)在操作剪切机之前,应先检查床身和刀座的结构是否稳固,刀片是否锋利并正确安装。
剪切机主要结构、部件安全操作(三篇)
剪切机主要结构、部件安全操作剪切机是一种常见的机械设备,可以将工件切割成所需的形状和尺寸。
为了确保剪切机的安全操作,必须了解其主要结构和部件。
下面是关于剪切机主要结构和部件的详细介绍。
剪切机的主要结构包括:机身、工作台、滑块、刀片、导向装置、传动装置和控制系统等。
1. 机身:剪切机的机身是机器的主体部分,由上下两部分组成。
上部分是用于安装驱动系统和控制系统的机械部件,下部分是用于支撑工作台和滑块的结构框架。
2. 工作台:工作台是剪切机上放置工件的平台,通常由钢板制成。
工作台上通常还有一个刻度尺,用于确定工件的切割位置和尺寸。
3. 滑块:滑块是剪切机上移动的部件,通常由钢板制成。
滑块上有一个或多个刀片,用于切割工件。
滑块的运动由传动装置控制。
4. 刀片:刀片是剪切机上用来切割工件的工具,通常由高速钢或硬质合金制成。
刀片的形状和数量可以根据需要进行选择,以适应不同种类和尺寸的工件切割。
5. 导向装置:导向装置用于引导滑块的运动轨迹,确保刀片与工件的正确对位。
导向装置通常由导柱和导套组成,导套安装在机身上,而导柱则安装在滑块上。
6. 传动装置:传动装置用于传递动力,驱使滑块运动。
传动装置通常由电动机、减速器和传动轴组成。
电动机提供动力,减速器将电动机的转速降低,并通过传动轴将动力传递给滑块。
7. 控制系统:控制系统用于控制剪切机的运行和操作。
控制系统通常由电气元件、控制面板和控制软件组成。
通过控制面板上的按钮、开关和触摸屏等输入设备,操作人员可以控制剪切机的启动、停止、速度调节等。
剪切机的安全操作包括以下几个方面:1. 了解机器的工作原理和操作要点。
在操作剪切机之前,必须对机器的结构和工作原理有一定的了解,并掌握操作要点,以确保安全操作。
2. 检查机器的安全保护装置。
剪切机通常配备有安全保护装置,如安全门、机械联锁装置和急停按钮等。
在操作剪切机之前,必须检查这些安全保护装置是否正常工作,并确保其完好无损。
第8章 剪切机1(改)
剪切机的选型:
§ 8.2.3 轧件剪切过程分析
刀片弹性压入金属阶段
刀片压入金属阶段
刀片塑性压入金属阶段 金属的 剪切过程 金属塑性滑移阶段 金属内裂纹萌生和扩展阶段
金属塑性滑移阶段
金属内裂纹失稳扩展阶段 断裂阶段
实验表明,最大剪切力产生于刀片 塑性压入阶段终了、金属塑性滑移阶段 开始之时。因此,一般可将剪切过程分 为两个阶段来建立剪切过程的受力模型。 压入阶段作用在被剪切金属上的力,如 图8-4所示。
8.4 圆盘式剪切机 用途:纵向剪切厚度小于20~30mm的 钢板及薄带钢。由于刀片是旋转的圆盘, 因而可连续纵向剪切运动着的钢板或带 钢。 改进:两台串联圆盘剪剪切厚度为40mm 的钢板,第一台圆盘剪切入板厚的5%~ 10 %,紧接着第二台圆盘剪将钢板全部 切断。
设置:在精整作业线上,用来将运动着 的钢板的纵向边缘切齐或切成窄带钢。 型式:剪切板边的圆盘剪和剪切带钢的 圆盘剪。
3)圆盘式剪切机(圆盘剪):
特点:两个刀片均呈圆盘状。
用途:纵向剪切运动中的钢板(带钢)的边;
将钢板(带钢)剪成窄条(纵切机组)。
4)飞剪机:
特点:刀片在剪切轧件时跟随轧件一起运动。
用途:横向剪切运动中的轧件(钢坯、钢板、带钢);
横向剪切运动中的小型型材、线材等;(横切机组)
8.2 平刃剪切机 § 8.2.1 类型
1)平行刀片剪切机(平刃剪):
特点:两个刀片彼此平行。 用途:横向热剪切方坯、板坯、方形及矩形断面的钢坯;
也用两个成型刀片来冷剪管坯及小型圆钢。
2)斜刀片剪切机(斜刃剪):
特点:一个刀片相对另一刀片成某一角度倾斜,一般α=10~60。 用途:横向冷剪或热剪钢板、带钢、薄板坯;(钢板剪切机)
第9章 剪切机
剪切机
9.2.1.3剪切次数 剪切次数是表示剪切机生产能力的一个重要参数。 理论剪切次数和实际剪切次数之分。 理论剪切次数是指每分钟内剪刃能够不间断地上下运动的周期次数。 实际剪切次数是指每分钟内剪切机实际完成的剪切周期数,即实际剪完轧 件段数。 设计剪切机,应按理论剪切次数来考虑,这是因为在轧制线上的剪切机, 其生产能力需要比轧机生产能力大一定百分数,另外,考虑到轧机生产能 力进一步提高时,剪切机应有潜力可挖。但理论剪切次数,必须以实际所 能达到的剪切次数为依据。 如果把理论剪切次数取得太低,则剪切机的生产能力将不能满足生产要求, 若取得太高,与实际次数相差太多,又会导致电机容量增大,从而增加了 设备重量。安装在轧制线上的剪切机,其理论剪切次数应能保证在轧制周 期时间内,剪切完轧件所规定的全部定尺及切头、切尾。理论剪切次数可 按轧机生产率的要求参考表9-1所列数据选定。
剪切机
补充资料: 硬度 金属材料抵抗其他更硬物体压入表面的能力称为硬度,或者说是材料对局 部塑性变形的抵抗能力。因此,硬度与强度有着一定的关系。根据硬度的测定 方法,主要可以分为: (1)布氏硬度(代号HB) 用一定直径D的淬硬钢球在规定负荷P的作用下压入试 件表面,保持一段时间后卸去载荷,在试件表面将会留下表面积为F的压痕,以试 件的单位表面积上能承受负荷的大小表示该试件的硬度:HB=P/F。在实际应用中, 通常直接测量压坑的直径,并根据负荷P和钢球直径D从布氏硬度数值表上查出布氏 硬度值(显然,压坑直径越大,硬度越低,表示的布氏硬度值越小)。 布氏硬度与 材料的抗拉强度之间存在一定关系:σb≈KHB,K为系数,例如对于低碳钢有K≈0.36, 对于高碳钢有K≈0.34,对于调质合金钢有K≈0.325,…等等。 (2)洛氏硬度(HR) 用有一定顶角(例如120°)的金刚石圆锥体压头或一定直径D 的淬硬钢球,在一定负荷P作用下压入试件表面,保持一段时间后卸去载荷,在试件表 面将会留下某个深度的压痕。由 洛氏硬度机自动测量压坑深度并以硬度值读数显示 (显然,压坑越深,硬度越低,表示的洛氏硬度值越小)。根据压头与负荷的不同,洛 氏硬度还分为HRA、HRB、HRC三种,其中以HRC为最常用。 洛氏硬度HRC与布氏硬 度HB之间有如下换算关系:HRC≈0.1HB。 (3)维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入 材料表面,用材料压痕凹坑的表面积除 以载荷值,即为维氏硬度值(HV)
钢坯冲剪机的设计与研究毕业论文
硕士毕业论文题目:钢坯剪切机的结构设计与研究专业学生指导教师答辩日期摘要曲柄活连杆式剪切机,是一种新型的上切式剪切机,使用日渐广泛,是目前钢坯剪切机中剪切次数较高的一种型式。
它与老式曲轴连杆剪切机不同的主要特点在于连杆下端不与上刀架固定铰接,只在剪切时连杆才摆正位置推动上刀架下降。
该剪切机主要是用小气缸操纵机构代替原始的牙嵌式离合器,保证工作时上刀架的升降、曲轴的旋转与连杆的推进步调一致。
其工作原理为电动机通过带轮和齿轮两级传动将运动传递到曲轴,在连杆和气缸链接的杠杆的共同作用下实现刀架的上下移动。
本文对曲轴活连杆上切式剪切机的用途、工作原理进行了分析,确定其总体设计方案,并对传动机构、剪切力、刀片、曲轴、滑动轴承、气缸和联轴器进行了详细的设计计算和校核,最后对其进行了必要说明,并进行了三维建模。
关键词:曲柄活连杆剪切机;结构设计;上切式;传动方案;IAbstractThe crankshaft connecting rod shears is a kind of new type up-cut shears, which is increasingly widely used. The crankshaft connecting rod shears is a type of billet shear machine with high cutting number of times .It is different from the old crankshaft- connecting rod shearing machine by main characteristic which is the lower connecting rod is not on fixed hinge with upper tool post, only when shearing the connecting rod was positioned to push down the upper tool post.The key of the shear is to use small cylinder control mechanisms replace the jaw clutch, ensuring that the lift of upper tool post and the rotation of the crankshaft are in step with the propulsion of connecting rod. Its working principle is that the motor delivers movement by double stage drive of pulley and gear,the tool post moves up and down under the common role of connecting rod and lever link to the cylinder. In addition, by analyzing the use and working principle of the crank-connecting rod shear machine, determine the transmission scheme. Besides carry the detailed design and calculation on the transmission mechanism, shear force, blades, crankshaft, bearing, cylinder and coupling and give the necessary instructions. Finally, made a 3d modeling.Key Words: the crankshaft connecting rod shears,structure design, up-cut shears, the transmission scheme.II目录摘要 (I)Abstract .................................................................................................................. I I 目录 (III)第1章绪论 (1)1.1课题背景 (1)1.2课题来源、目的及意义 (1)1.3国内外研究现状 (2)1.4主要研究内容 (5)第2章总体方案设计与分析 (7)2.1引言 (7)2.2剪切机类型和用途 (7)2.3技术要求及方案选择 (8)2.3.1技术要求 (8)2.3.2方案的分析和确定 (8)2.4剪切原理分析 (10)第3章剪切机结构参数计算及力的分析 (13)3.1引言 (13)3.2机构设计参数 (13)3.2.1刀片行程 (13)3.2.2刀片尺寸 (14)3.2.3理论空行程次数(剪切次数) (16)3.3轧件剪切过程分析 (16)3.4单位剪切阻力曲线与剪切力和剪切功 (20)3.4.1剪切曲线与剪切力 (20)3.4.2剪切功 (22)3.4.3曲轴连杆机构的计算 (22)III3.5.1静力矩的计算 (26)3.5.2电机的选择和校核 (29)3.6本章小结 (32)第4章传动装置设计与校核 (33)4.1引言 (33)4.2传动装置总传动比和分配 (33)4.2.1总传动比 (34)4.2.2传动装置的运动和动力参数 (34)4.3 V带传动设计 (36)4.4开式齿轮的设计 (38)4.4.1齿轮类型、材料及主要尺寸 (38)4.5中间轴的设计与校核 (41)4.6本章小结 (44)第5章剪切机构及其他组件设计与选用 (45)5.1引言 (45)5.2曲轴设计 (45)5.2.1曲轴的主要尺寸 (45)5.2.2曲轴的校核 (48)5.3连杆设计 (50)5.4滑动轴承的选择 (51)5.5气阀操纵系统 (53)5.6润滑方式选择 (55)5.7联轴器的选择 (55)5.8总体方案三维图及二维图 (56)结论 (59)致谢 (60)参考文献 (61)IV第1章绪论1.1课题背景中国正处于快速发展的时代,尤其是中国的制造工业,制造行业蓬勃发展,同时相互之间竞争激烈。
剪切机

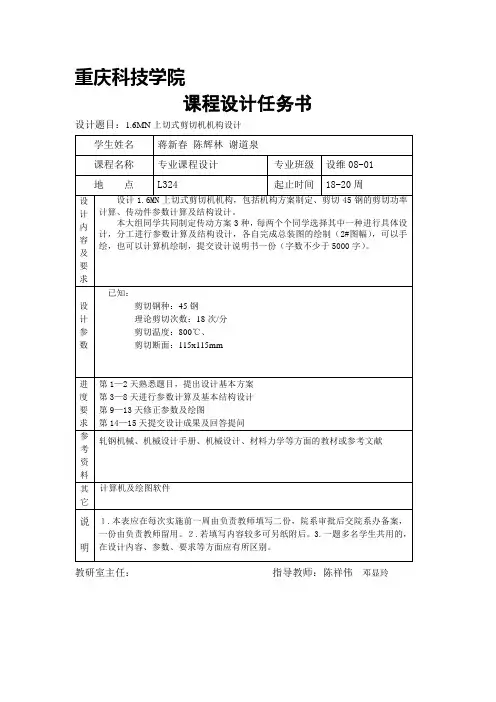

重庆科技学院课程设计任务书设计题目:1.6MN上切式剪切机机构设计教研室主任:指导教师:陈祥伟邓显玲摘要在轧钢车间生产的产品,一般都要经过切头、切尾并切成定尺长度,根据轧件的断面形状和对切断面质量的要求不同,所采取的切断方法也不同,剪切机通常用来切断方坯、扁坯、钢板和一些小型钢材。
本文主要对1.6MN上切式剪切机的用途、工作原理进行了分析,从而确定其传动方案,并对传动机构、剪切力、刀片行程、曲轴、滑动轴承、联轴器和各处的键联接进行了详细的设计计算,最后对剪切机的剪切机构,包括曲轴、连杆和刀片进行了必要说明,也简介了1.6MN剪切机的安装维护的要求。
从而对1.6MN上切式剪切机有一定了解,对剪切机的设计有一定的认识,加深对剪切机的工作原理以及剪切机的设计参数、零件尺寸等的理解,以便以后能对剪切机能更好的运用。
关键词:1.6MN上切式剪切机曲轴键滑动轴承目录摘要 (Ⅰ)1.绪论 (1)1.1剪切机的用途及分类 (1)1.2剪切机的工作原理 (1)1.3曲柄连杆上切式剪切机结构 (2)1.4设计方案论证 (2)2.理论参数计算 (4)2.1最大剪切力及剪切面积的计算 (4)2.2剪切行程的确定 (6)2.3轧件的剪切过程分析 (7)2.4计算曲轴转角α和β角与剪切力的关系 (7)2.5静力矩的计算 (10)2.6电机的选择和校核 (12)2.7曲柄与连杆的设计 (14)2.8滑动轴承的选择 (18)2.9联轴器的选择 (19)2.10键的设计及校核 (19)3.剪切机构设计说明 (21)3.1剪切机构 (21)3.2连杆与刀片 (21)3.3剪切机安装与维护 (22)参考资料 (23)心得体会 (24)1 绪论1.1 剪切机的用途及分类剪切机是用于剪切金属材料的一种机械设备。
在轧制生产过程中,大断面钢锭和钢坯经过轧制后,其断面变小,长度增加。
为了满足后续工序和产品尺寸规格的要求,各种钢材生产工艺过程中必须有剪切工序,剪切机的用途就是用来剪切定尺切头、切尾、切边、切试样及切除轧件的局部缺陷等。
1.6MN上切式剪切机机构设计
课程设计任务书设计题目:1.6MN上切式剪切机机构设计设计内容及要求设计1.6MN上切式剪切机机构,包括机构方案制定、剪切45钢的剪切功率计算、传动件参数计算及结构设计。
本大组同学共同制定传动方案3种,每两个个同学选择其中一种进行具体设计,分工进行参数计算及结构设计,各自完成总装图的绘制(2#图幅),可以手绘,也可以计算机绘制,提交设计说明书一份(字数不少于5000字)。
设计参数已知:剪切钢种:45钢理论剪切次数:18次/分剪切温度:800℃进度要求第1—2天熟悉题目,提出设计基本方案第3—8天进行参数计算及基本结构设计第9—13天修正参数及绘图第14—15天提交设计成果及回答提问参考资料轧钢机械、机械设计手册、机械设计、材料力学等方面的教材或参考文献其它计算机及绘图软件说明1.本表应在每次实施前一周由负责教师填写二份,院系审批后交院系办备案,一份由负责教师留用。
2.若填写内容较多可另纸附后。
3.一题多名学生共用的,在设计内容、参数、要求等方面应有所区别。
摘要:剪切机是轧钢车间生产的产品,一般都要经过切头、切尾并切成定尺长度,根据轧件的断面形状和对切断面质量的要求不同,所采取的切断方法也不同,剪切机通常用来切断方坯、扁坯、钢板和一些小型钢材。
在此,根据给定参数对平行刀片剪切机的上切式剪切机进行设计计算,从而对1.6MN上切式剪切机有一定了解,对剪切机的设计有一定的认识,加深对剪切机的工作原理以及剪切机的设计参数、零件尺寸等的理解,以便以后能对剪切机能更好的运用。
关联词:上切式剪切机设计曲轴键滑动轴承目录1.绪论------------------------------------------3 1.1剪切机的基本类型及工作原理-------------------4 1.2曲柄连杆上切式剪切机结构---------------------41.3设计方案选择---------------------------------52.理论参数计算----------------------------------6 2.1设计剪切机的公称能力-------------------------6 2.2剪切行程的确定-------------------------------8 2.3计算力能参数---------------------------------9 2.4计算曲轴转角α和β角-------------------------10 2.5计算静力矩和预选电机功率---------------------12 2.6电机校核-------------------------------------14 2.7设计曲柄连杆---------------------------------16 2.8滑动轴承的设计-------------------------------21 3参考资料---------------------------------------221.绪论1.1 剪切机的用途及分类剪切机是用于剪切金属材料的一种机械设备。
剪切机主要结构、部件安全操作范本
剪切机主要结构、部件安全操作范本剪切机是一种常用于加工金属、塑料和其他材料的机械设备。
它采用机械切割原理,通过刀刃对材料进行剪切,以符合工件的加工要求。
剪切机的主要结构和部件涵盖了许多关键要素,包括床身、刃口、传动系统和安全装置等。
在使用剪切机时,必须遵循一系列安全操作规范,以确保操作人员的安全以及设备的正常运行。
以下是剪切机主要结构、部件和安全操作范本。
一、剪切机的主要结构和部件1. 床身剪切机的床身是整个设备的基础框架,由钢材制成。
它的主要作用是提供强大的支撑和稳定性,在剪切过程中承受机械力和振动。
床身通常由大型工艺机床加工而成,并具有合适的刚性和刚度。
2. 刃口剪切机的刃口是剪切材料的主要部件,通常由高速钢或硬质合金制成。
刃口的质量和锋利程度直接影响剪切机的切割质量和效率。
刃口应定期检查和维护,如有磨损或损坏,应及时更换。
3. 传动系统剪切机的传动系统是将电机的旋转力转化为切割力的关键部分。
它通常由电机、联轴节、减速器和连杆等组成。
传动系统要保持良好的润滑和调整,以确保正常运转。
4. 安全装置剪切机的安全装置是保护操作人员和设备安全的重要组成部分。
常见的安全装置包括安全门、急停开关、可调限位开关、光幕和防护罩等。
这些安全装置可以在操作过程中监控和限制机器的运动,防止事故的发生。
二、剪切机的安全操作范本1. 穿戴个人防护装备在操作剪切机之前,操作人员必须穿戴符合标准的个人防护装备,包括安全帽、安全鞋、防护眼镜和耳塞等。
这些装备可以提供必要的护身和防护,减少事故的发生。
2. 确保机器处于安全状态在操作剪切机之前,必须检查机器的各个部分,确保其处于安全状态。
特别要注意刃口的磨损程度、刀口的固定情况和传动系统的正常运转等。
如有异常情况,应停止操作并及时进行维修。
3. 确定切割尺寸和位置在操作剪切机之前,需要根据工件要求确定切割尺寸和位置。
必须将工件正确放置在合适的位置,并根据要求进行调整。
操作人员必须保持集中注意力,避免过度疲劳或分心操作。
第八章 剪切机 飞剪 斜刃剪 圆盘剪
22
图解法求曲柄转角与刀片行程相对压入深度关系
AC zi , 0G h0 ,取0 A 1 ,
AB AC ABC 0 AG ∵ 与 相似 ∴ 0 A 0G
得出:
AB
zi i h0
23
• 曲线横座标为曲柄转角,纵座标为刀片行程; 根据剪切 机构尺寸可作出其关系曲线。 • 作出五个等距的同心圆。 • 作出轧件厚度水平线,它与曲线交点的横座标则为刀 片与轧件接触时的曲柄转角.显然这时的压入深度及相 对压入深度均为0。 • 当压入深为 z i 时,其水平线与曲线交点的横座标为这 时的曲柄转角, AB长则为相对压入深度。 利用上面给出的单位剪切阻力曲线( τ—ε曲线) 得出相应转角下的剪切变形抗力τ,将其乘上轧件的原 始断面积则可得出相应角度下的总剪切力P。这样就 可作出Pi= f(α)曲线。即曲柄转角与总剪切力之间的关 24 系。
轧钢辅助设备
Auxiliary Equipment of Rolling Mills
第八章:剪切机
stationary shears
1
主要内容 剪切机的分类; 平行剪刃剪机结构参数、剪切力参数(剪切 力与剪切静力矩)计算; 平行刃剪切机典型结构分析; 上切式与下切式剪切机; 斜刃剪(圆盘剪)、参数及其结构分析。
2
剪切机定义:将轧件剪切成定尺的机械称之为剪切机。
剪切机分类:
• 平行刀片——用于热剪方坯、 板坯;冷剪(成型剪)型材。 • 斜刀片——一般上刀斜1— —6度,用于剪切薄板。
• 圆盘剪——纵剪钢板。
• 飞剪——横切运动着的钢材, 切头、切尾、切定尺。 具体见参考教材表8-1
3
§1、平行刀片剪切机的类型和参数 一、类型 1、上切式平行刃剪切 机 这种剪切机的结构是 下刀固定不动,剪切轧 件的动作由上刀向下运 动完成。对下切式剪切 机,在剪切时,为使剪 切顺利进行,机后一般 装有摆动辊道。为提高 生产率,出现了能快速 更换刀片的剪切机。
剪切机培训资料
§ 2.4 单位剪切阻力曲线与剪切力和剪切功 1.单位剪切阻力曲线 根据钢种查图表。 2.最大剪切力Pmax 在设计剪切机时,首先要根据所剪轧件最大断 面尺寸来确定剪切机公称能力,它是根据计算 的最大剪切力并参照有关标准和资料确定的。
最大剪切力Pmax可按下式计算 Pmax =K τmax Fmax 式中Fmax ——被剪轧件最大的原始断面面积,mm; τmax —— 被剪轧件材料在相应剪切温度下最大的单位剪 切阻力,MPa; K ——考虑由于刀刃磨钝、刀片间隙增大而使剪切力提 高的系数,其数值根据剪切机能力选取: 小型剪切机(P<1.6MN) K=1.3 中型剪切机(P=2.5~0MN) K=1.2 大型剪切机(P>10MN) K=1.1
显然,剪切机在剪切轧件时的实际剪切次数,总是远远小于理论空 行程次数。因为在轧件两次剪切之间,需要完成轧件运输、定尺等辅助工 序。
§ 2.3 轧件剪切过程分析 金属的剪切过程可以分为以下几个阶段:刀片弹性 压入金属阶段;刀片塑性压入金属阶段;金属塑性滑 移阶段;金属内裂纹萌生和扩展阶段;金属内裂纹失 稳扩展和断裂阶段。一般可粗略地分为两个阶段:刀 片压入金属阶段和金属塑性滑移阶段。在不同阶段, 被剪切金属剪切区域内应力状态是不同的。在整个剪 切过程中,剪切区应力状态不断变化,剪切力也不断 变化。实验表明,最大剪切力产生于刀片塑性压入阶 段终了、金属塑性滑移阶段开始之时。因此,一般可 将剪切过程分为两个阶段来建立剪切过程的受力模型。 压入阶段作用在被剪切金属上的力,如图 8-4(P260 页 ) 所示。
