4 甲苯甲醇制对二甲苯(PX)联产低碳烯烃技术
煤制芳烃
中心主任胡迁林参加“甲苯甲醇制对二甲苯（PX）联产低碳烯烃流化床技术”鉴定会并讲话由陕西煤化工技术工程中心有限公司和中国科学院大连化学物理研究所合作开发的“甲苯甲醇制对二甲苯（PX）联产低碳烯烃流化床中试技术”于2011年10月23日通过了中国石油和化学工业联合会组织的科技成果鉴定。
鉴定委员会认为该技术提出了具有创新意义的技术路线，PX和低碳烯烃比例可灵活调节。
技术指标先进，达到了同类研究的国际领先水平，为工业示范装置的设计奠定了良好的技术基础。
中国石油和化学工业联合会副秘书长胡迁林出席会议并讲话。
胡迁林主任指出，煤化工发展很快，但是存在很多瓶颈，除了水资源和环境资源等资源制约外，技术也是很大的瓶颈。
对二甲苯是重要的基础原料，通过甲苯甲醇制对二甲苯联产低碳烯烃可以实现产品原料的多元化，是非石油路线生产烯烃的新途径，对于促进煤化工的健康发展很有意义。
同时，他对陕西煤化工技术工程中心有限公司和中国科学院大连化学物理研究所的合作形式给予了肯定，该技术研发团队利用各自的优势进行合作，促使了一系列技术进行工程转化，这一方式值得推广。
陕西煤业化工集团副总经理尚建选向与会的领导和专家介绍了陕煤化集团近年来的企业发展情况和科技创新情况。
2008年，陕煤化集团开始涉足煤炭资源清洁高效转化技术领域，2010年，中低温煤焦油加氢技术成功实现工业化，形成了具有自主知识产权的“陕煤—榆林版”煤制油技术，在富煤缺水的西部地区，开辟了煤就近清洁高效转化的新途径，这项技术与DMTO二代、高混合碳四制丙烯、对二甲苯等工业化技术也为陕煤化集团新型煤化工产业奠定了坚实的技术基础。
在“十二五”时期，陕煤化集团将投入120亿元的科技资金，重点在环境友好型煤炭开采、千万吨级高产高效矿井建设管理、低碳生态环保矿区建设、煤炭分质转化、节能减排与资源综合利用等技术领域取得新的突破。
据了解，对二甲苯（PX）是一种重要的有机化工原料，主要用于生产精对苯二甲酸（PTA）和对苯二甲酸二甲酯（DMT），是涤纶、聚酯切片、聚酯中空容器和轮胎工业用帘子布的原材料，其供需形势日益紧张。

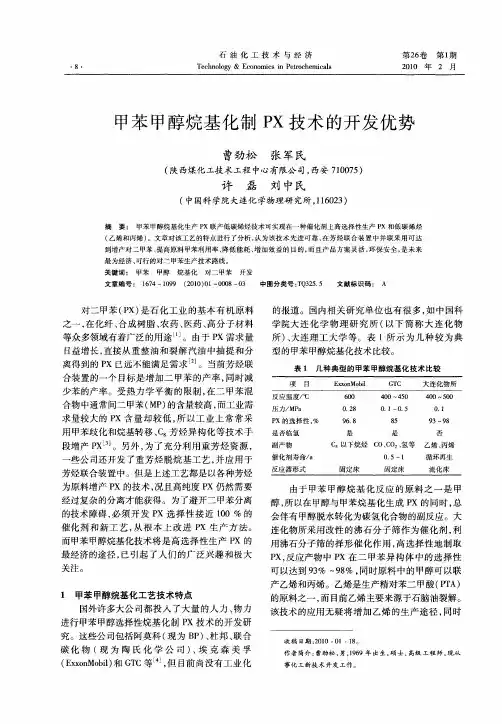

甲苯甲醇烷基化制PX技术的开发优势
中图分类号 ：Ｑ ２ ． Ｔ ３５ ５
文献标识码 ： Ａ
对二 甲苯 （ Ｘ） 石 化工 业 的基本 有 机 原 料 Ｐ 是 之一 ， 化纤 、 成 树脂 、 药 、 在 合 农 医药 、 高分 子 材 料 等众 多领域 有着 广泛 的用 途 。 由于 Ｐ Ｊ Ｘ需 求 量 日益增 长 ， 直接从 重 整 油 和裂 解 汽 油 中抽 提 和 分 离得 到的 Ｐ 已远 不能 满 足需 求 Ｊ 当前 芳 烃 联 Ｘ 。 合装置 的一 个 目标 是增 加 二 甲苯 的产 率 ， 同时 减 少 苯 的产 率 。受 热 力学 平 衡 的 限制 ， 二 甲苯混 在 合 物 中通 常 间二 甲苯 （ ） ＭＰ 的含量较 高 ， 而工业需 求 量较大 的 Ｐ Ｘ含 量 却 较 低 ， 以工 业 上 常 常采 所
的报道 。 国内相 关 研 究单 位 也 有 很 多 ， 中 国科 如 学 院大 连 化 学 物 理 研 究 所 （ 下 简 称 大 连 化 物 以 所 ）大连 理 工 大 学 等 。 表 １所 示 为 几 种 较 为典 、 型 的 甲苯 甲醇烷 基化 技术 比较 。
表 １ 几种典型的 甲苯 甲醇烷基化技术比较
收 稿 日期 ：０ ０— １— ８ ２１ ０ １ 。
作 者 简介 ： 曹劲 松 ， ，９ ９年 出生 ， 士 ， 级 工 程 师 ， 从 男 １６ 硕 高 现 事 化 工新 技 术 开 发 工 作 。
第 １ （０ ０ 期 ２１ ）
曹劲松等 ．甲苯 甲醇烷基化制 Ｐ Ｘ技术 的开发优 势
到增 产对二 甲苯 、 提高原料甲苯利用率 、 降低能 耗 、 增加效益 的 目的， 而且 产品方案灵 活 ， 环保安 全 ， 是未来
最为经 济、 可行的对二甲苯生产技术路线。
中科院科技成果——甲苯甲醇转化制对二甲苯联产低碳烯烃技术
中科院科技成果——甲苯甲醇转化制对二甲苯联产低碳烯烃技术中科院科技成果——甲苯甲醇转化制对二甲苯联产低碳烯烃技术项目简介甲苯与甲醇烷基化制取对二甲苯是一条新的工艺路线，可以高选择性的制取对二甲苯，从而可以避免传统生产工艺中的吸附分离，大大降低投资和生产成本。
本项目开发的甲苯甲醇烷基化制对二甲苯联产低碳烯烃的工艺，其特点是采用改性优化的分子筛为催化剂，在保持高选择性制备对二甲苯的同时，可以高选择性联产乙烯和丙烯，从而实现了在一个反应过程中同时获得聚酯生产的两种基本原料-对二甲苯和乙烯。
技术创新性（1）开发了对二甲苯生产新技术专用催化剂，通过对催化剂酸中心及酸量调整、催化剂孔口和孔道结构的修饰，在保证对二甲苯选择性不低于80%的同时，催化剂具有较高的催化活性。
（2）对二甲苯生产新技术的专用催化剂可以将过程生成的苯回炼转化为对二甲苯，回炼工艺中可省去分离苯和甲苯的步骤。
（3）对二甲苯生产新技术采用循环流化床反应工艺，高选择性生产对二甲苯的同时联产低碳烯烃，原料转化率和目标产品选择性较高，很好地解决了产物分布稳定性的问题。
（4）原料配比可以在适当范围内灵活调整，适应原料市场变化，从而实现利润最大化。
（5）通过提高甲苯转化率降低了原料循环回炼能耗，同时催化剂生焦率低、再生温度可低于反应温度，在本质上实现了节能降耗。
技术特点该项目采用新型流化床反应工艺，避免了传统固定床反应工艺的催化剂易结焦失活、催化剂寿命短的缺点，可以实现稳定的连续操作。
其技术特点和性能指标为：反应温度：420-480℃；对二甲苯选择性（二甲苯异构体中）>95%；乙烯丙烯选择性（C1-C5中）>80%。
应用前景对二甲苯是生产聚酯纤维的重要原料，其需求量日益增长，供不应求。
随着全球聚酯需求量的迅速增长，对二甲苯的需求量也逐年递增，2001-2007年期间全球对二甲苯需求量的绝对增长值为704.2万吨，其需求年增长率在5.6%左右。
甲苯甲醇制PX技术通过鉴定
81聚酯工业第32卷Airflow drafting model and numerical simulation of polymer meltin spunbonded nonwoven drafterZHAO Bo（Zhongyuan University of Technology，Zhengzhou450007，China）Abstract：A method for modeling and numerically solving the spunbonded nonwoven process is introduced．Firstly，based on the inheritance of previous research results，the theoretical model of the spunbonded nonwoven process is given．Secondly，the jet flow field of the wide-slit drafter used in actual production is numerically simulated，the numerical distribution of the airflow velocity in the drafter is obtained．Through the numerical simulation of the jet flow field of the drafter，the numerical distribution of the airflow velocity in the flow field is obtained，which pro-vides favorable conditions for solving the airflow drafting model of the polymer melt．This study also shows that it has a good application prospect in the computer-aided design of spunbonded nonwovens processes and equipment．applicationKey words：spunbonded nonwoven；theoretical model；numerical solution；jet flow field；檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯檯甲苯甲醇制PX技术通过鉴定2018年11月30日，由延长石油集团和中科院大连化物所联合研发的甲苯甲醇制对二甲苯联产低碳烯烃移动床（DT-MPX）技术在北京通过了中国石油和化学工业联合会组织的成果鉴定。

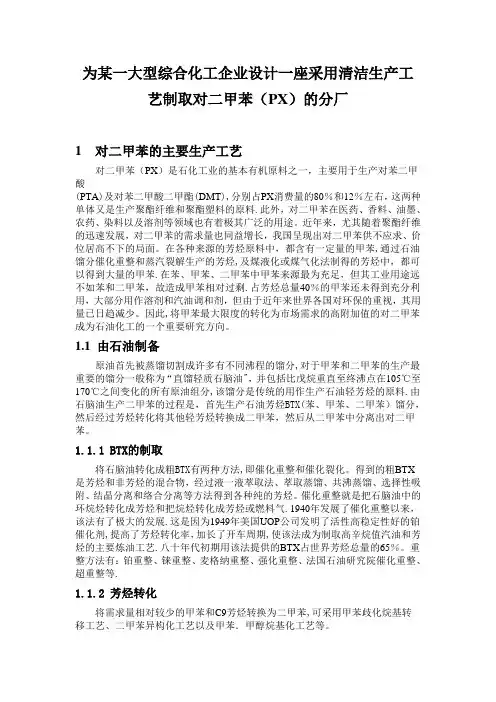

PX工艺流程的选择
为某一大型综合化工企业设计一座采用清洁生产工艺制取对二甲苯（PX）的分厂1 对二甲苯的主要生产工艺对二甲苯（PX）是石化工业的基本有机原料之一，主要用于生产对苯二甲酸(PTA)及对苯二甲酸二甲酯(DMT),分别占PX消费量的80％和12％左右，这两种单体又是生产聚酯纤维和聚酯塑料的原料.此外，对二甲苯在医药、香料、油墨、农药、染料以及溶剂等领域也有着极其广泛的用途。
近年来，尤其随着聚酯纤维的迅速发展，对二甲苯的需求量也同益增长，我国呈现出对二甲苯供不应求、价位居高不下的局面。
在各种来源的芳烃原料中，都含有一定量的甲苯,通过石油馏分催化重整和蒸汽裂解生产的芳烃,及煤液化或煤气化法制得的芳烃中，都可以得到大量的甲苯.在苯、甲苯、二甲苯中甲苯来源最为充足，但其工业用途远不如苯和二甲苯，故造成甲苯相对过剩.占芳烃总量40％的甲苯还未得到充分利用，大部分用作溶剂和汽油调和剂，但由于近年来世界各国对环保的重视，其用量已日趋减少。
因此,将甲苯最大限度的转化为市场需求的高附加值的对二甲苯成为石油化工的一个重要研究方向。
1.1由石油制备原油首先被蒸馏切割成许多有不同沸程的馏分,对于甲苯和二甲苯的生产最重要的馏分一般称为“直馏轻质石脑油"，并包括比戊烷重直至终沸点在105℃至170℃之间变化的所有原油组分,该馏分是传统的用作生产石油轻芳烃的原料.由石脑油生产二甲苯的过程是，首先生产石油芳烃BTX(苯、甲苯、二甲苯）馏分，然后经过芳烃转化将其他轻芳烃转换成二甲苯，然后从二甲苯中分离出对二甲苯。
1.1.1BTX的制取将石脑油转化成粗BTX有两种方法,即催化重整和催化裂化。
得到的粗BTX 是芳烃和非芳烃的混合物，经过液一液萃取法、萃取蒸馏、共沸蒸馏、选择性吸附、结晶分离和络合分离等方法得到各种纯的芳烃。
催化重整就是把石脑油中的环烷烃转化成芳烃和把烷烃转化成芳烃或燃料气.1940年发展了催化重整以来，该法有了极大的发展.这是因为1949年美国UOP公司发明了活性高稳定性好的铂催化剂,提高了芳烃转化率，加长了开车周期,使该法成为制取高辛烷值汽油和芳烃的主要炼油工艺.八十年代初期用该法提供的BTX占世界芳烃总量的65％。
甲苯甲醇制对二甲苯联产低碳烯烃移动床（DTMPX）技术成果获奖
甲苯甲醇制对二甲苯联产低碳烯烃移动床（DTMPX）技术成
果获奖

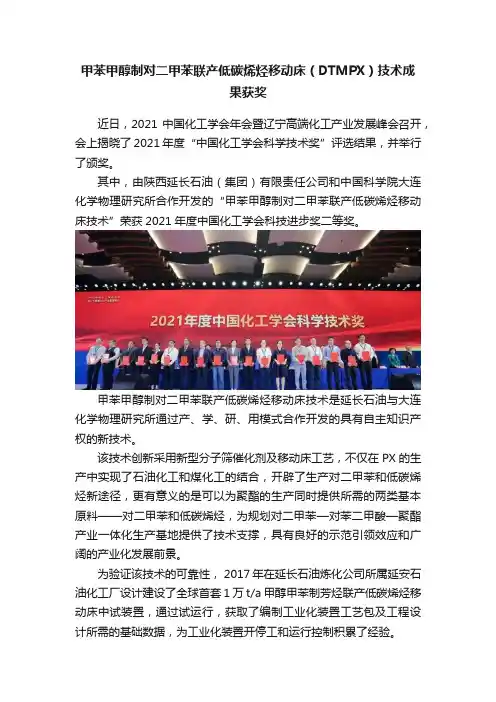

近日，2021中国化工学会年会暨辽宁高端化工产业发展峰会召开，会上揭晓了2021年度“中国化工学会科学技术奖”评选结果，并举行了颁奖。
其中，由陕西延长石油（集团）有限责任公司和中国科学院大连化学物理研究所合作开发的“甲苯甲醇制对二甲苯联产低碳烯烃移动床技术”荣获2021年度中国化工学会科技进步奖二等奖。
甲苯甲醇制对二甲苯联产低碳烯烃移动床技术是延长石油与大连化学物理研究所通过产、学、研、用模式合作开发的具有自主知识产权的新技术。
该技术创新采用新型分子筛催化剂及移动床工艺，不仅在PX的生产中实现了石油化工和煤化工的结合，开辟了生产对二甲苯和低碳烯烃新途径，更有意义的是可以为聚酯的生产同时提供所需的两类基本原料——对二甲苯和低碳烯烃，为规划对二甲苯—对苯二甲酸—聚酯产业一体化生产基地提供了技术支撑，具有良好的示范引领效应和广阔的产业化发展前景。
为验证该技术的可靠性， 2017年在延长石油炼化公司所属延安石油化工厂设计建设了全球首套1万t/a甲醇甲苯制芳烃联产低碳烯烃移动床中试装置，通过试运行，获取了编制工业化装置工艺包及工程设计所需的基础数据，为工业化装置开停工和运行控制积累了经验。
中科院科技成果——甲醇甲苯制取对二甲苯联产低碳烯烃技术
中科院科技成果——甲醇甲苯制取对二甲苯联产低碳烯烃技术项目简介芳烃（苯、甲苯、二甲苯，合称BTX）是重要的有机化工原料，其产量和规模仅次于乙烯和丙烯。
对二甲苯（PX）近年来在芳烃产品中最受关注，是产量增长最快的产品。
对二甲苯是生产聚酯的主要原料，目前主要采用石脑油重整得到的甲苯、C9芳烃及混合二甲苯为原料通过歧化、异构化并通过吸附分离或深冷分离而制取，设备投资大，操作费用高。
要避免对二甲苯分离使用的昂贵吸附分离技术，需要发展对二甲苯选择性接近100%的新工艺技术，这也是从根本上改变对二甲苯生产方法的关键技术。
甲苯甲醇烷基化是高选择性制取对二甲苯的新工艺路线之一，同时，由煤/天然气经甲醇制取低碳烯烃已成为乙烯和丙烯生产的新途径。
因此，结合两条新技术路线的特点，创新性开发了甲苯甲醇制取对二甲苯联产低碳烯烃工艺技术，其特点是研究开发了高性能催化剂，在保持高选择性制取对二甲苯的同时，可以高选择性联产乙烯和丙烯。
成果鉴定中科院大连化物所与延长石油合作建设了全球首套甲苯甲醇制对二甲苯联产低碳烯烃移动床万吨级工业试验装置，并于2018年9月完成了工业试验，通过了由中国石油和化学工业联合会组织的专家现场考核标定。
该技术的72小时考核结果为：在甲苯甲醇进料分子比为1/1条件下，甲苯单程转化率为26.42%，混合二甲苯中对二甲苯选择性为90.79wt%，C1-C5中乙烯和丙烯选择性为80.29wt%。
甲苯甲醇制对二甲苯联产低碳烯烃移动床万吨级工业试验装置创新点一是开发了催化剂择形改性技术和分子筛型移动床小球成型制备技术，制备出了性能优异的甲苯甲醇制对二甲苯联产低碳烯烃移动床专用催化剂（DXY-01），各项理化指标符合移动床工艺要求；二是开发了具有自主知识产权的移动床反应器及非临氢甲苯甲醇制对二甲苯联产低碳烯烃移动床工艺，装置流程设计合理，反应-再生系统、催化剂提升循环系统运行平稳。
市场前景该技术的开发和实施，不仅在对二甲苯的生产中实现了石油化工和煤化工的有机结合，同时发展了由煤经甲醇生产乙烯和丙烯的新途径，更有意义的是可以为聚酯的生产同时提供所需的基本原料——对二甲苯、乙烯和丙烯，大大降低了聚酯生产对石脑油原料的依赖度，因此具有巨大的社会经济效益。
