自锁正转控制电路
电动机自锁控制电路工作原理
电动机自锁控制电路工作原理
电动机自锁控制电路是一种用于短时间运行控制的电动正转控制线路，工作原理如下：
1. 按下启动按钮SB2，这一动作会接通电源，使得KM线圈得电。
此时，KM触点处于接通状态，这将使得电机能够保持运转。
2. 当按下停止按钮SB1时，接触器失电释放，电机停止工作。
在这一过程中，电路保护环节如熔断器和热继电器会确保主电路和控制电路的安全。
3. 电路中存在的自锁触点线路使得KM线圈保持得电状态，从而保证电机继续运转。
该线路可实现欠电压和失电压保护，以及过载保护，从而确保电机在任何情况下都能稳定运行。
需要注意的是，对于长时间运行控制，通常使用自锁正转控制线路，这一线路加入了停止按钮SB2和自锁触点线路，以便在电机停止运行后，确保KM线圈能够恢复失电状态，从而达到保护电机的目的。
点动、自锁控制线路
交流 接触器
电机 停转
KM
工作原理： 启动： 按下SB2——KM线圈得电——KM主触头闭合 KM辅助常开触点闭合——电 动机启动连续运转 停止：
按下SB1——KM线圈失电——KM主触头断开
KM 辅助常开触头断开—— 电动机失电停止转动
分析： 当松开启动按钮SB2后，SB2的常开触头虽然处于 断开状态，但接触器KM的辅助常开触头闭合时已 经将SB2短路，使控制电路仍然保持接通，接触器 KM继续得电，电动机M实现了连续运转。 自锁：当启动按钮松开后，接触器通过自身的辅助 常开触头使其线圈保持得电的作用。 位置：与启动按钮并联
正。
比较电路
1、三相笼型异步电动机单向直接启动电路
(2) 接触器控制
L1 L2 L3 FU2 QS FU1 FR
停车 按钮
起动 按钮
SB1
KM
SB2
KM
自保持
FR U V M 3~ W FU2 KM
热继电器
FR
单向直接启动接触器控制线路
1、三相笼型异步电动机单向直接启动电路 3～ 停车按钮 开关QS
思考：
当按下图中的停止按 钮SB1，电动机失电 停转后，松开SB1使 其触头回复闭合，电 动机会不会自动重新 启动？为什么？
答案：
在按下停止按钮SB1切断电路时，接触器KM失 电，其自锁触头已经断开解除了自锁，而这时 SB2也是断开的，所以当松开SB1按钮使其常闭 触头恢复闭合后，接触器也不会自行得电，电动
思考与练习 1、用两个复合式按钮设计电动机“正反转” 控制电路。
2、如何实现电机的自动往复运动？
计与调试 2.3 电动机“Y-△转换”控制线路的设
知识点： ★三相异步电动机“Y-△转换”控制线路的工作原理 ★时间继电器的工作原理 技能点： ★三相异步电动机“Y-△转换”控制线路的接线、安装、调试 ★时间继电器的使用和接线方法
正反转电路图带自锁互锁
正反转电路图带自锁互锁引言正反转电路是一种常见的电子电路，用于控制电机或其他装置在正转和反转运动之间切换。
自锁和互锁是两种常见的控制方式，可用于确保电路的可靠性和安全性。
本文将介绍正反转电路图，并详细讨论如何使用自锁和互锁来增加电路的功能和可靠性。
一、正反转电路图正反转电路图有多种设计方案，下面将介绍一种常见的正反转电路图。
这个电路图的基本原理是使用两个继电器控制电机的正转和反转运动。
1. 主控制开关主控制开关用于控制电机的正转和反转运动。
在打开状态下，电机将进行正转运动，而在关闭状态下，电机将进行反转运动。
主控制开关通常由一个双刀双掷开关实现，根据开关的位置选择正转或反转。
2. 继电器继电器是正反转电路的核心元件，用于控制电机的正转和反转运动。
该电路使用两个继电器，一个用于控制正转，另一个用于控制反转。
继电器通常由两个可开关的触点和一个激励线圈组成。
当激励线圈被电流激活时，触点会打开或闭合，从而控制电路中其他元件的状态。
3. 控制线路控制线路连接主控制开关和继电器，用于传递控制信号。
在这个电路中，主控制开关通过控制线路将信号传递给激励线圈，从而控制继电器的状态。
如果电机需要进行正转运动，主控制开关将控制线路连接到正转继电器的激励线圈。
反之，如果电机需要进行反转运动，主控制开关将控制线路连接到反转继电器的激励线圈。
二、自锁和互锁功能自锁和互锁是两种常见的控制方式，可用于增加电路的功能和可靠性。
下面将介绍如何使用自锁和互锁功能来改进正反转电路。
1. 自锁功能自锁功能用于确保电机在进行正转或反转运动后保持在相应状态。
在正反转电路中，自锁功能可通过在继电器触点和激励线圈之间添加一个自锁触点来实现。
自锁触点是一个可控制的触点，其状态取决于继电器激励线圈的状态。
当继电器激励线圈被电流激活时，自锁触点闭合，保持继电器的状态。
如果电机需要切换到反转或正转状态，自锁触点将打开，继电器将切换到相应状态。
2. 互锁功能互锁功能用于确保电机在正转和反转状态之间只能切换一个。
交流接触器自锁正转控制线路ppt课件
当要求电动机连续运转时，启动按钮就要一直按着， 这不符合生产要求，那么点动控制线路在不增加元器件 的情况下如何实现电动机的连续运转呢？（即按下启动 按钮电动机运转，松开启动按钮电动机仍然运转）
逆向思考
按下、松开启动按钮电动机都得电运转
接触器主触头始终闭 合
KM线圈始终有电 启动按钮旁并联一个接触Байду номын сангаас常开辅助触头
控制电路串联一个停止按钮负责停止
接触器正转自锁控制线路
1.原理图及结构特点
SB1：停止按钮 SB2：启动按钮 FU1,FU2：熔断器
（短路保护） KM：交流接触器
2.线路工作原理分析
1）合上电源开关QS 2）启动：
按下SB2 →KM线圈得电 →KM主触头闭合→电动机M 运转 →辅助常开触头闭合
松开SB2 →SB2常开触头分断 →电动机M仍然运转 →KM常开闭合将SB2短接
3）停止： 按下SB1 →KM线圈失电 →KM主触头分断 →电动机M停转
→辅助常开触头分断
松开SB1 →SB1常闭触头闭合→电动机M不运转 →KM自锁触头分断
4）完成使用，断开电源开关QS.
3、自锁定义
自锁：松开启动按钮后，KM通过自身常开辅助触 头而使线圈保持得电的作用
自锁触头：起自锁作用的常开辅助触头

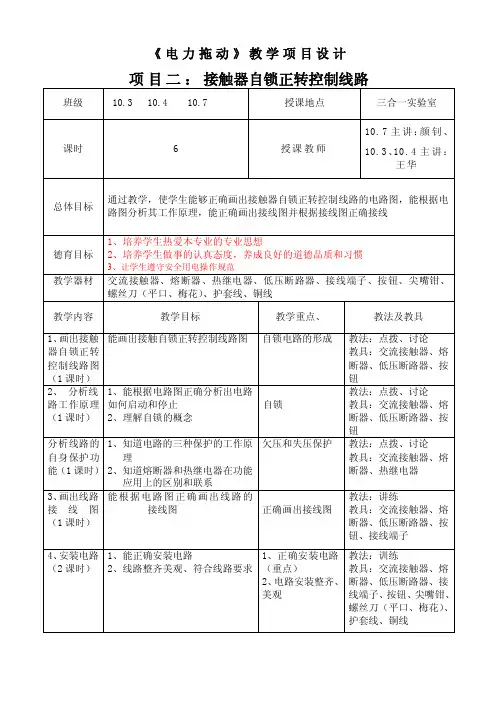

2.接触器自锁正转控制线路教案
《电力拖动》教学项目设计项目二：接触器自锁正转控制线路班级10.3 10.4 10.7 授课地点三合一实验室课时 6 授课教师10.7主讲：颜钊、10.3、10.4主讲：王华总体目标通过教学，使学生能够正确画出接触器自锁正转控制线路的电路图，能根据电路图分析其工作原理，能正确画出接线图并根据接线图正确接线德育目标1、培养学生热爱本专业的专业思想2、培养学生做事的认真态度，养成良好的道德品质和习惯3、让学生遵守安全用电操作规范教学器材交流接触器、熔断器、热继电器、低压断路器、接线端子、按钮、尖嘴钳、螺丝刀（平口、梅花）、护套线、铜线教学内容教学目标教学重点、教法及教具1、画出接触器自锁正转控制线路图（1课时）能画出接触自锁正转控制线路图自锁电路的形成教法：点拨、讨论教具：交流接触器、熔断器、低压断路器、按钮2、分析线路工作原理（1课时）1、能根据电路图正确分析出电路如何启动和停止2、理解自锁的概念自锁教法：点拨、讨论教具：交流接触器、熔断器、低压断路器、按钮分析线路的自身保护功能（1课时）1、知道电路的三种保护的工作原理2、知道熔断器和热继电器在功能应用上的区别和联系欠压和失压保护教法：点拨、讨论教具：交流接触器、熔断器、热继电器3、画出线路接线图（1课时）能根据电路图正确画出线路的接线图正确画出接线图教法：讲练教具：交流接触器、熔断器、低压断路器、按钮、接线端子4、安装电路（2课时）1、能正确安装电路2、线路整齐美观、符合线路要求1、正确安装电路（重点）2、电路安装整齐、美观教法：训练教具：交流接触器、熔断器、低压断路器、接线端子、按钮、尖嘴钳、螺丝刀（平口、梅花）、护套线、铜线当日教学计划Ⅰ时间：2010 年10 月18日课时：1 授课内容：画出接触器自锁正转控制线路的电路图教学过程一、复习引入提问：点动：按下启动按钮——电动机得电运转松开启动按钮——电动机失电停转引入：在要求电动机连续运转时，要一直按着启动按钮，不符合生产要求，那么点动控制电路在不增加元器件的情况下如何实现电动机的连续运转呢？（即按下启动按钮电动机运转，松开启动按钮电动机仍然运转）二、新课讲授启发：按下、松开启动按钮电动机都得电运转接触器主触头始终闭合KM线圈始终有电结论：启动按钮旁并一接触器辅助常开触头控制电路串一停止按钮负责停止课题：接触器自锁正转控制线路电路图：FU1KMPEFRSB2KMKMSB1FU2L1L2L3MFRQSQS：低压断路器SB1：启动按钮SB2：停止按钮FU1,FU2：熔断器（短路保护）FR：热继电器KM：交流接触器三、小结：画电路图的要领四、布置作业：试分析此电路的工作原理授课记录安全检查及设备、器材使用情况记录与处理方法课后反思及改进措施当日教学计划Ⅱ时间：2010 年10 月18 日课时：1授课内容：分析线路工作原理教学过程一、教师让学生分析接触器自锁正转控制线路启动的工作原理1、分析线路操作的先后顺序2、分析按下按钮后各仪器动作的先后及工作原理二、教师让学生分析接触器自锁正转控制线路停止的工作原理1、分析应如何操作才能让电动机停转2、分析按下按钮后线路的工作过程三、分析接触器自锁正转控制线路的工作原理，总结归纳自锁的概念启发：自锁-----按下启动按钮，KM线圈通过（）保持有电。
接触器自锁正转控制线路.doc
接触器自锁正转控制线路.课程教学教案课程名称：电力拖动授课班级:2015级机电1班授课地点:电拖多媒体教室章节名称接触器自锁正转控制线路计划课时2课时教学目标知识与技能1.接触器自锁正转控制线路的概念。
2. 接触器自锁正转控制线路的工作原理。
3. 接触器自锁正转控制线路的特点。
过程与方法在黑板上画出原理图，对照原理图讲解工作过程。
并提问学生，讲述工作原理，检查学生的理解程度。
德育目标1.培养学生观察、分析及综合归纳能力。
2.激发学生学习兴趣，提高对所学专业的积极性3.具有较强的理论联系实际的能力。
教学重点1. 了解接触器自锁正转控制线路的功能。
2. 能准确绘制接触器自锁正转控制线路的原理图，并理解其工作过程。
3. 了解接触器自锁正转控制线路的特点，以及区分与点动控制线路的区别。
教学难点接触器自锁正转控制线路的原理图以及其工作过程。
教学要点理论知识要点1.接触器自锁正转控制线路实现什么样的功能。
2.接触器自锁正转控制线路的原理图以及其工作过程。
3.接触器自锁正转控制线路的特点。
实际操作要点教具、实训器材授课课时2课时教学过程设计第一课时重点1. 接触器自锁正转控制线路实现什么样的功能。
2. 接触器自锁正转控制线路的工作原理。
3. 线路中元器件功能介绍。
难点接触器自锁正转控制线路的工作过程。
课前复习线路中各元器件的功能。
导入新课我们可以用点动的原理制作门铃，但用点动的原理来制作风扇电路合适吗？它是不合适的，因为点动控制电路不能让电动机持续运转，那么怎样才能让风扇在通电后持续运转呢，这节课我们要学习的“接触器自锁控制线路”就可以解决这个问题。
新课讲授一、课前准备 1.学生应按时整队，穿好工作服、安全鞋进入实习工场。
2.检查出勤情况。
二、接触器自锁正转控制线路的介绍接触器自锁正转控制线路能实现电动机的连续运转，其线路的主电路与点动控制线路的主电路相同，但在控制线路中串接了一个停止按钮SB2和在启动按钮SB1的两端并接了接触器KM的一对常开辅助触头。
自锁正转控制电路
QS
FU2
工作原理
L1 L2
L3
FU1
SB
起动： 按下SB KM线圈得电
KM KM
M 3~
二 、 交流接触器点动控制线路
QF
FU2
L1
工作原理
L2
L3
FU1 SB
KM主触头闭 合电动机起动
KM KM
同时KM常开
M 3~
辅助触头闭合
二 、 交流接触器点动控制线路
QS
FU2
工作原理
L1 L2
L3
FU1
SB2
KM
KM
KM
M 3~
三、接触器自锁正转控制线路
L1 L2 L3
合上电源开关QS
QS FU1
FU2 SB1
SB2
KM
KM
KM
M 3~
三、接触器自锁正转控制线路
QF
L1 L2 L3
FU1
起动： 按下SB1 KM线圈得电
FU2 SB1
SB2
KM
KM
KM
M 3~
三、接触器自锁正转控制线路
QF
L1 L2 L3
• 点动控制可实现的功能
短时控制和手动控制（按下按钮电 动机启动，松开按钮电动机停止）
二 、 交流接触器点动控制线路
QS
FU2
L1 L2 L3
FU1 SB
KM
电路组成分析
KM
M 3~
二 、 交流接触器点动控制线路
QS
FU2
工作原理 L1 L2
L3
FU1
SB
合上开关QS
KM
KM M 3~
二 、 交流接触器点动控制线路
自锁正转控制线路工作原理
自锁正转控制线路工作原理自锁正转控制线路是一种常用于电机控制的系统，用来实现电机的正转，并在正转完成后自动锁定电机，使其保持在正转状态。
下面是关于自锁正转控制线路的工作原理的参考内容。
自锁正转控制线路主要由电源、电机、继电器、开关、保险丝和电阻等组成。
其基本工作原理如下：1. 当电源接通时，电流通过保险丝和电阻，进入继电器的控制电路。
2. 控制电路中的开关起到控制继电器通断的作用。
按下开关后，控制电路闭合，继电器吸合。
3. 继电器的工作是通过将电源直流电转换为交流电，并输出到电机上。
电机开始正转。
4. 在电机正转的过程中，继电器的控制电路中的开关切断，但继电器的触点保持闭合状态，电机继续工作。
5. 当电机正转完成后，通过电机输出的信号，继电器的触点打开。
6. 继电器的触点打开后，控制电路重新闭合，继电器回到初始状态，电机停止。
根据以上的工作原理，可以总结出自锁正转控制线路的特点：1. 自锁性：通过继电器的工作状态，实现电机正转后的自动锁定，使电机保持在正转状态。
2. 可控性：通过开关控制电路的通断，可以方便地控制电机的启动和停止。
3. 安全性：通过电阻和保险丝的设置，可以保护线路免受过大电流的损坏。
4. 稳定性：继电器的控制电路具有稳定的工作特性，能够确保电机正常运行。
需要注意的是，以上仅是自锁正转控制线路的基本原理，实际应用中可能会根据具体需求做一些调整和改进。
例如，可以添加电压监测电路来检测电源电压是否正常，或者添加位置传感器来监测电机的位置等。
除了工作原理的介绍，关于自锁正转控制线路的参考内容还可以包括以下方面：1. 继电器的种类和选型：介绍不同类型的继电器及其特点，选择适合自锁正转控制线路的继电器。
2. 开关的种类和使用方法：介绍不同类型的开关，以及如何正确使用开关控制电路。
3. 保险丝的选用和替换：介绍保险丝的作用和选用原则，并说明如何正确替换损坏的保险丝。
4. 电阻的作用和计算方法：介绍电阻在自锁正转控制线路中的作用，以及如何根据需要计算所需的电阻值。
三相异步电动机自锁正转控制电路
三相异步电动机自锁正转控制电路三相异步电动机是一种常用的电动机，广泛应用于各个领域。
在实际应用中，我们常常需要对三相异步电动机进行控制，以满足不同的需求。
本文将重点介绍三相异步电动机的自锁正转控制电路。
自锁正转控制电路是一种常见的控制方式，通过控制电路的设计和布线，可以实现对三相异步电动机的启动和正转。
这种控制方式适用于许多场合，如工业生产线、机械设备等。
在自锁正转控制电路中，主要包括电源线路、控制线路和电动机线路。
电源线路提供电能供给，控制线路负责控制电动机的启动和正转，电动机线路将电能转化为机械能，驱动机械设备的运行。
我们需要了解三相异步电动机的基本原理。
三相异步电动机由定子和转子组成。
定子上绕有三组对称的线圈，称为定子绕组，用来产生旋转磁场。
转子是一组导体材料制成的圆柱体，通过与定子磁场的相互作用，实现电能到机械能的转换。
在启动过程中，我们需要通过控制电路提供起动电流，使电动机转子转动。
自锁正转控制电路可以通过控制线路的设计，实现电动机的自动启动和正转。
在控制线路中，常用的元器件包括接触器、继电器、按钮开关等。
接触器是一种电磁开关，通过电磁力的作用，控制电路的通断。
继电器是一种电控开关，可以实现对较大电流的控制。
按钮开关用于手动控制电动机的启动和停止。
自锁正转控制电路的设计要考虑多种因素，如电源电压、电动机额定电流、保护措施等。
在设计过程中，需要根据实际情况选择合适的元器件和参数，并确保控制电路的可靠性和安全性。
在实际应用中，自锁正转控制电路可以通过编程控制实现自动化控制。
通过编程，可以实现电动机的精确控制，提高生产效率和质量。
需要注意的是，在使用自锁正转控制电路时，应该遵循相关安全规范和操作规程。
在接通电源之前，应检查电路是否正常，确保电动机和控制线路的连接正确。
在操作过程中，应注意电机的运行状态，及时发现并处理异常情况。
三相异步电动机的自锁正转控制电路是一种常用的控制方式。
通过合理设计和布线，可以实现电动机的启动和正转，并实现自动化控制。
任务5接触器自锁正转控制线路的安装与检修ppt课件
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
任务5
接触器自锁正转控制线路的安装与检修
安装注意事项 （4）热继电器的整定电流应按电动机的额定电流自行调整， 绝对不允许弯折双金属片。 （5）热继电器因电动机过载动作后，若需再次启动电动机， 必须待热元件冷却并且热继电器复位后，才可进行。 （6）编码套管套装要正确。 （7）启动电动机时，在按下启动按钮SB1的同时，还必须按 住停止按钮SB2，以保证万一出现故障时，可立即按下SB2停 车，以防止事故的扩大。
任务5
接触器自锁正转控制线路的安装与检修
4． 热继电器的选用
选择热继电器时，主要根据所保护电动机的额定电流 来确定热继电器的规格和热元件的电流等级。
（1）根据电动机的额定电流选择热继电器的规格。一 般应使热继电器的额定电流略大于电动机的额定电流。
（2）根据需要的整定电流值选择热元件的编号和电流等 级。一般情况下，热元件的整定电流为电动机额定电流的 0.95～1.05倍。
（7）热继电器因电动机过载动作后，若需再次启动电动机，必须 待热元件冷却后，才能使热继电器复位。一般自动复位时间不大于 5min；手动复位时间不大于2min。
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
任务5
接触器自锁正转控制线路的安装与检修
校验注意事项： 1. 校验时的环境温度应尽量接近工作环境温度，连接导线长度 一般不应小于0.6m，连接导线的截面积应与使用时的实际情况 相同。 2. 校验过程中电流变化较大，为使测量结果准确，校验时注意 选择电流互感器的合适量程。 3. 通电校验时，必须将热继电器、电源开关等固定在校验板上， 并有指导教师监护，以确保用电安全。 4. 电流互感器通电过程中，电流表回路不可开路，接线时应充 分注意。
自锁正转控制电路
6
实物电路连接
2021/3/11
7
• 例 分析如图所示的控制线路中，停止按钮SB2是否起到了应有的 作用，位置安排是否合适？
L3
L2
SB 1 KM
SB KM 2
解析：从电路本身分析，该控
制线路SB2能起到切断接触器 线圈电源的作用。
当控制线路中有多个接 触器或磁力启动器线圈需要切 断其电源时，这种安装有不妥 之处，按下SB2停止按钮时， 其他的线圈的电源就不一定断 开。
第二节：三相异步电动机 自锁正转控制电路
2021/3/11
四川省宣汉昆池职业中学
马殿财
复习回顾
~~
电
源 电
QS
路 FU
三相异步电动机点动控制线路
控制
FR
电路
点动电路功能
控制电机在很 短时间内工作。
主 KM 电 路
FR
M 3~
2021/3/11
KM SB1
工作原理
先闭合开关QS， 接通电源。
启动：按SB1→KM线圈得电 →KM主触头闭合→M运转 停止：松SB1→KM线圈失电 →KM主触头恢复→M停转
2021/3/11
8
想想看：起自锁作用的辅助触头，应是接触器的常开触头还是常闭触 头？连接在控制线路的什么位置？
2021/3/11
9
M 3~
2021/3/11
停止时：按SB2→KM线圈失电 →KM主触头恢复→M停转 →KM辅助触头恢复—失去自锁
5
熔断器FU：是保护主电路和控制电路，防止短路。 接触器KM：除控制电动机的启、停外，还作欠压和失压保护用。 热继电器KH：构成了具有过载保护的接触器自锁正转控制线路。
2021/3/11
安装具有过载保护的接触器自锁正转控制线路教案
引课：新课介绍、考核标准
新课：
任务一电路原理
一、有过载保护接触器的正转控制线路（一）、电路图
（二）、工作原理
线路的工作原理如下：先合上电源开关QF 起动：按下SB2 KM 线圈通电KM 主触点闭合 KM 辅助动合触点闭合电动机M 起动连续运转 停止：按下SB1 KM 线圈断电 KM 主触点分断 KM 辅助动合触点分断 电动机M 断电停止运转
任务二 绘制布置图和接线图 一、布置图
KM
XT
FU1
FU2
QF
SB2
SB1
二、接线图
任务三实训——安装与检修正反转控制线路一、实训目标
能正确安装接触器自锁正转控制线路。
二、实训内容
任务四实训成绩评定
成绩评定标准见表3－2
表3－２实训考核与评分标准.doc。
常见自锁电路有哪些 如何实现自锁
常见自锁电路有哪些如何实现自锁本文主要是关于自锁电路的相关介绍，并着重对自锁电路的原理及其应用进行了详尽的阐述。
自锁电路自锁电路是电路中的一种，一旦按下开关，电路就能够自动保持持续通电，直到按下其它开关使之断路为止。
在通常的电路中，按下开关，电路通电；松开开关，电路断开。
工作原理：启动。
电机启动时，合上电源开关QS，接通整个控制电路电源。
按下启动按钮其常开点闭合，接触器线圈KM得电可吸合，并接在两端的辅助常开同时闭合，主回路中：主触头闭合使电动机接入三相交流电源启动旋转。
二次回路中：按钮按下后把电送到KM线圈，KM辅助触点接通后也为KM线圈供电，这样就形成了两路供电。
松开启动按钮时，虽然一路已经断开，但KM线圈仍通过自身的辅助触点这一通路保持给线圈通电，从而确保电机继续运转。
这种依靠接触器自身常开辅助触点而使其线圈保持通电的方式，称为接触器自锁，也叫电气自锁。
这对起自锁作用的辅助常开触点称为自锁触点，这段电路称为自锁电路。
自锁电路外文名Self-locking circuit。
按下开关电路能自动保持持续通电的电路。
所属学科电气工程。
继电器电路可以将开关串联在继电器的主触点（继电器线圈）上。
与此同时，将继电器的一个空余的副触点（常开触点）与开关并联（并且与主触点接通）。
这样一来，按下开关，副触点（常开触点）吸合，电路通电；松开开关之后，由于副触点已经吸合，并向继电器主触点的线圈供电，线圈反过来又保持副触点吸合。
再将线路从继电器输出端引出，电路就可以保持持续的通电了。
过流保护电路在电力电子器件驱动电路中，当做器件过流保护时需要加入自锁电路，防止进一步烧坏功率器件。
如果驱动IC没有自锁功能就需要加入自锁电路。
常用的最简单的自锁电路可以用两个三极管来实现，也已经被广泛使用。
常见自锁电路有哪些电气控制中互锁主要是为保证电器安全运行而设置的。
它主要是由两电器件互相控制而形成互锁的。
它实现的手段主要有三个，一个是电气互锁。
接触器自锁互锁的电动机正反转控制线路图原理图解接触器
接触器自锁互锁的电动机正反转把握线路图原理图解 - 接触器先看一下一个带有过载爱护的接触器自锁把握的电路。
接着看看是怎么运行的？合上电源开关QS1，三相电源经过保险FU1来到接触器km的输入端1，3，5，然后通过接触器的输出端2，4，6，来到热继电器的主触点输入端再从热继电器的输出端输送到电机，完成的是主电路，假如要实际接线的话，可以依据上图中线号的标注来接线，这样不会模糊。
把握回路：合上开关后，把握电源L2流经fu2直接来到接触器km的线圈。
另外一条把握线L1，经过保险fu2来到热继电器的常闭输入点，然后从热继电器的常闭输出点来到停止按钮SB2的输入点，然后从SB2的输出点分两条，一条进启动按钮SB1的输入点，一条进接触器帮助触点常开点的输入端，最终从启动按钮的输出端和接触器帮助触点常开点的输出端并一条线接到接触器的线圈，跟把握线L2形成回路。
简洁说一下它的把握原理：启动时按下启动按钮SB1，接触器的线圈得电吸合并带动其主触点和帮助触点同时吸合，电动机运转。
/wenku/dgjs/jiechuqi/松开SB1，由于常开点闭合接通了通往线圈的电源，所以线圈照旧吸合，并形成自锁，电动机照旧运转，这就是接触器的自锁线路。
停机时只要按下停止按钮SB2，即可切断接触器线圈的电源，接触器线圈断电释放，断开通往电动机的三相电源，电动机停止运转。
接触器互锁的电动机正反转把握线路图如下：正反转的把握回路只是在KM1的正转回路上增加了一个KM2的常闭帮助触点，同时也在KM2的反转回路上增加了一个KM1的常闭帮助触点，这就是所谓的互锁电路。
要想让电机正反转，就要调换三相电源对电动机三相绕组的把握，才能完成，所以要留意看一下主回路的接线，请认真看一下上图中两个接触器接线有哪些不同。
中职电力拖动教案：三相笼型异步电动机的自锁正转控制线路(全2课时)
中等专业学校2023-2024-1教案教学内容电路组成分析（1）结构和原理（2）在具有自锁的正转控制电路的主电路中串联热继电器，并将其动断触头串联控制回路中交流接触器动合主触头闭合，电动机正转起动交流接触器动自锁触头闭合，自锁（3）起动：按下SB2有电流通过KM线圈交流接触器动合主触头闭合，电动机正转起动交流接触器动自锁触头闭合，自锁（4）松开SB2，电动机继续运行起动过程与具有自锁的正转控制电路相同（5）停止：过载时， KH动断触头断开（或按下SB1）KM线圈失电，自锁触头断开，解除自锁动合主触头断开，电动机断电停转教学环节教学活动内容及组织过程个案补充教学内容正转控制线路的布置图二、模拟实验室连接具有过载保护接触器自锁正转控制电路起动：1、学生在进行每一实训环节（步骤）时，都应首先分析相应的电路原理，按规范步骤操作，按工艺规范接线；2、学生在实训过程中必须将实训中的知识、方法、操作要求及时记录，实训过程、结果完整记载，以便分析和总结；3、实训中必须做到安全、文明生产。
4、点动、连续控制电路安装与测试教学环节教学活动内容及组织过程个案补充教学内容三、电动机基本控制线路故障检修的一般步骤和方法后【布置作业】课后习题。
画原理图，分析工作原理。
板书设计教后札记中等专业学校2023-2024-1教案教学内容起动：按下SBKM线圈得电（KM主触头闭合电动机起动）停止：松开SB，KM线圈失电KM主触头断开，电动机停转二、自锁的正转控制电路电路组成分析（1）结构和原理交流接触器动合主触头闭合，电动机正转起动交流接触器动自锁触头闭合，自锁教学环节教学活动内容及组织过程个案补充教学内容（1）起动：按下SB2有电流通过KM线圈交流接触器动合主触头闭合，电动机正转起动交流接触器动自锁触头闭合，自锁（2）松开SB2，电动机继续运行起动过程与具有自锁的正转控制电路相同（3）停止：过载时，KH动断触头断开（或按下SB1）KM线圈失电，自锁触头断开，解除自锁动合主触头断开，电动机断电停转三、电动机基本控制线路故障检修的一般步骤和方法电压测量法教学教学活动内容及组织过程个案补充环节教学内容电阻测量法【布置作业】课后习题。
微课《PLC改造自锁正转控制电路》习题
微课《PLC改造自锁正转控制电路》习题
一、判断题
1. PLC是在单片机控制系统基础上发展起来的。
2. FX2N 可编程序控制器DC 24V 输出电源，可以为负载供电。
3.继电器控制电路工作时，电路中硬件都处于受控状态，PLC个软继电器都处于周期循环扫描状态，各个软继电器的线圈和它的触点动作并不同时发生。
4. FX系列PLC中OUT，表示输出有效指令。
5.输出继电器是PLC的输出信号，用来控制外部负载
二、选择题
1. FX系列PLC中OUT，表示什么指令（）
A、下降沿
B、输出
C、输入有效
D、输出有效
2.在PLC梯形图中，哪种软继电器的线圈不能出现（）。
A．输入继电器 B．辅助继电器 C．输出继电器 D．变量存储器
3. PLC等效的输出继电器由什么驱动？（）
A．输入信号 B．外部信号 C．程序内部指令 D．定时器信号
4. PLC梯形图编程时，右端输出继电器的线圈能并联（）个。
A.一
B.无数
C.0
D.二
5. PLC只能由外部信号所驱动，而不能用程序指令来驱动的称（）继电器
A、辅助
B、状态
C、计数
D、输入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自锁正转控制电 路
四川省宣汉昆池职业中学
马
殿财
复习回
顾 ~~
电
源 电 路
Q S F
U
主K 电M 路F
R
M 3~
三相异步电动机点动控
制线路
控
制
F R
电 路
点动电路功能
控制电机在很 短时间内工作。
K SM B1
工作原理 先闭合开 关QS，接 通电源。
启动：按SB1→KM→KM主触头闭合→M运转 线停圈圈 止失：得电松电SB1→KM→线KM主触头恢复→M停转
器的动合触点
SB1
SB2 SB1
KM
KM
自
实现
锁
电动
二、 自锁正转控制
~~
线路
电
源
电 路F
U
Q
FR控制电路
S
自锁电路功能：
SB2
KM
SB1
控制电机长时间连 续工作
先闭合开关QS，接
KM
通电源。
路 FR
启动时：按SB1→KM线→KM主触头闭合→M运转
圈得电
→KM辅助触头闭合 — 自锁
M
停止时：按SB2→KM线→KM主触头恢复→M停转
3~ 圈失电
→KM辅助触头恢复—失去自锁
熔断器FU：是保护主电路和控制电 路，防止短路。 接触器KM：除控制电动机的启、停外，还作欠 压和失压保护用。
热继电器KH：构成了具有过载保护的接触器自 锁正转控制线路。
实物电路连 接
• 例 分析如图所示的控制线路中，停止按钮SB2是否起到了应有的作 用，位置安排是否合适？
L 3L S 2B
1K M
SK BM 2
解析：从电路本身分
析，该控制线路SB2能 起到切断接触器线圈电 源的作用。
当控制线路中有 多个接触器或磁力启动 器线圈需要切断其电源 时，这种安装有不妥之 处，按下SB2停止按钮 时，其他的线圈的电源 就不一定断开。
想想看：起自锁作用的辅助触头，应是接触器的常开触头还是常闭触 头？连接在控制线路的什么位置？
点动控制的特 点
• 优点： 1、已有主、辅电路之分 2、辅助电路接在主电路熔断器之后，可减少电动
机走单项的机会
• 缺点：电动机不能实现长时运行。
新课探知 控制电路
三相异步电动机自锁正转
一、自锁：依靠接触器辅助动合（常开）触点而使接触器线圈自身保 持得电的现象。又称自保持。
自锁电路的构成：在启动按钮两端并联接触
