PKPM刚度比、位移比、周期比详细讲解

该帖被浏览了14456次 | 回复了171次

周期比

规范条文：新高规的4.3.5条规定，结构扭转为主的第一周期Tt与平动为主的第一周期T1 之比，A级高度高层建筑不应大于0.9；B级高度高层建筑、混合结构高层建筑及复杂高层建筑不应大于0.85。

对于通常的规则单塔楼结构，如下验算周期比:

1）根据各振型的平动系数大于0.5，还是扭转系数大于0.5，区分出各振型是扭转振型还是平动振型 2）通常周期最长的扭转振型对应的就是第一扭转周期Tt，周期最长的平动振型对应的就是第一平动周期T1 3）对照“结构整体空间振动简图”，考察第一扭转/平动周期是否引起整体振动，如果仅是局部振动，不是第一扭转/平动周期。再考察下一个次长周期。

4）考察第一平动周期的基底剪力比是否为最大

5）计算Tt/T1，看是否超过0.9 (0.85)

周期比控制什么？如同位移比的控制一样，周期比侧重控制的是侧向刚度与扭转刚度之间的一种相对关系，而非其绝对大小，它的目的是使抗侧力构件的平面布置更有效、更合理，使结构不致于出现过大（相对于侧移）的扭转效应。一句话，周期比控制不是在要求结构足够结实，而是在要求结构承载布局的合理性周期比不满足要求，如何调整？一旦出现周期比不满足要求的情况，一般只能通过调整平面布置来改善这一状况，这种改变一般是整体性的，局部的小调整往往收效甚微。周期比不满足要求说明结构的扭转刚度相对于侧移刚度较小，总的调整原则是加强结构外圈刚度，削弱结构内筒刚度。

F验算周期比的目的，主要为控制结构在罕遇大震下的扭转效应。

F多塔结构周期比：对于多塔楼结构，不能直接按上面的方法验算。如果上部没有连接，应该各个塔楼分别计算并分别验算，如果上部有连接，验算方法尚不清

楚。

F体育场馆、空旷结构和特殊的工业建筑，没有特殊要求的，一般不需要控制周

期比。

F当高层建筑楼层开洞口较复杂，或为错层结构时，结构往往会产生局部振动，此时应选择“强制刚性楼板假定”来计算结构的周期比。以过滤局部振动产生的

周期。

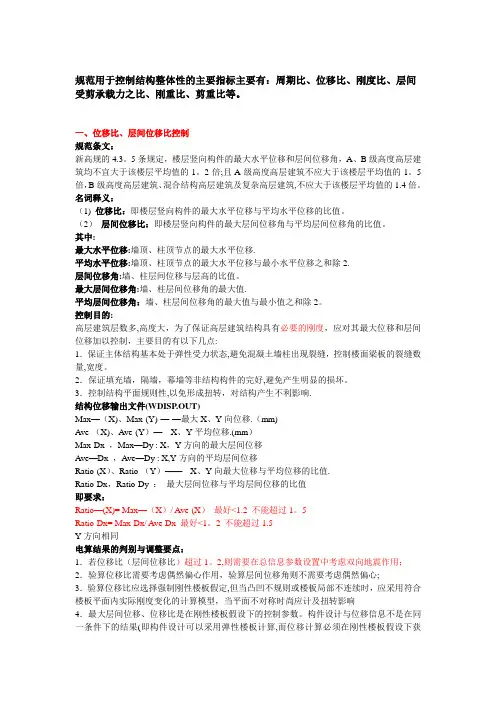

位移比

规范条文：新高规的4.3.5条规定，楼层竖向构件的最大水平位移和层间位移角，A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍；且A级高度高层建筑不应大于该楼层平均值的1.5倍，B级高度高层建筑、混合结构高层建筑及复杂高层建筑，不应大于该楼层平均值的1.4倍。

程序处理：针对此条，程序中对每一层都计算并输出最大水平位移、最大层间位移角、平均水平位移、平均层间位移角及相应的比值，用户可以一目了然地判断

是否满足规范。

位移比的限值：是根据刚性楼板假定的条件下确定的，其平均位移的计算方法，

也基于“刚性楼板假定”。

F控制位移比的计算模型：按照规范要求的定义，位移比表示为“最大位移/平均位移”，而平均位移表示为“（最大位移+最小位移）/2”，其中的关键是“最小位移”，当楼层中产生0位移节点，则最小位移一定为0，从而造成平均位移为最大位移的一半，位移比为2。则失去了位移比这个结构特征参数的参考意义，所以计算位移比时，如果楼层中产生“弹性节点”，应选择“强制刚性楼板假

定”。

规范要求：高规4.3.5条，应在质量偶然偏心的条件下，考察结构楼层位移比的

情况。

层间位移角：程序采用“最大柱（墙）间位移角”作为楼层的层间位移角，此时

可以“不考虑偶然偏心”的计算条件。

复杂结构，如坡屋顶层、体育馆、看台、工业建筑等，这些结构或者柱、墙不在同一标高，或者本层根本没有楼板，此时如果采用“强制刚性楼板假定”，结构分析严重失真，位移比也没有意义。所以这类结构可以通过位移的“详细输出”

或观察结构的变形示意图，来考察结构的扭转效应。

对于错层结构或带有夹层的结构，这类结构总是伴有大量的越层柱，当选择“强制刚性楼板假定”后，越层柱将受到楼层的约束，如果越层柱很多，计算失真。总之，结构位移特征的计算模型之合理性，应根据结构的实际出发，对复杂结构

应采用多种手段。

刚度比

F新抗震规范附录E2.1规定，筒体结构转换层上下层的侧向刚度比不宜大于2。F新高规的4.4.3条规定，抗震设计的高层建筑结构，其楼层侧向刚度不宜小于相邻上部楼层侧向刚度的70%或其上相邻三层侧向刚度平均值的80%。

F新高规的5.3.7条规定，高层建筑结构计算中，当地下室的顶板作为上部结构嵌固端时，地下室结构的楼层侧向刚度不应小于相邻上部结构楼层侧向刚度的2

倍。

F新高规的10.2.6条规定，底部大空间剪力墙结构，转换层上部结构与下部结构的侧向刚度，应符合高规附录D的规定。

FE.0.1底部大空间为一层的部分框支剪力墙结构，可近似采用转换层上、下层结构等效刚度比γ表示转换层上、下层结构刚度的变化，非抗震设计时γ不应

大于3，抗震设计时不应大于2。

FE.0.2底部为2~5层大空间的部分框支剪力墙结构，其转换层下部框架-剪力墙结构的等效侧向刚度与相同或相近高度的上部剪力墙结构的等效侧向刚度比γe宜接近1，非抗震设计时不应大于2，抗震设计时不应大于1.3。

层刚度比的计算方法：

F高规附录E.0.1建议的方法——剪切刚度

Ki = Gi Ai / hi

F高规附录E.0.2建议的方法——剪弯刚度

Ki = Fi / Δi

F抗震规范的3.4.2和3.4.3条文说明中建议的计算方法：

Ki = Vi / Δui

层刚度比的控制方法：

新规范要求结构各层之间的刚度比，并根据刚度比对地震力进行放大，所以刚度

比的合理计算很重要。

新规范对结构的层刚度有明确的要求，在判断楼层是否为薄弱层、地下室是否能作为嵌固端、转换层刚度是否满足要求等等，都要求有层刚度作为依据，所以层刚度计算的准确性就比较重要。程序提供了三种计算方法：

Ø1。楼层剪切刚度

Ø2。单层加单位力的楼层剪弯刚度

Ø3。楼层平均剪力与平均层间位移比值的层刚度

三种计算方法有差异是正常的，可以根据需要选择。

Ø只要计算地震作用，一般应选择第 3 种层刚度算法

Ø不计算地震作用，对于多层结构可以选择剪切层刚度算法，高层结构可

以选择剪弯层刚度

Ø不计算地震作用，对于有斜支撑的钢结构可以选择剪弯层刚度算法转换层结构按照“高规”要求计算转换层上下几层的层刚度比，一般取转换

层上下等高的层数计算。

层刚度作为该层是否为薄弱层的重要指标之一，对结构的薄弱层，规范要求其地震剪力放大1.15，这里程序将由用户自行控制。

当采用第3种层刚度的计算方式时，如果结构平面中的洞口较多，这样会造成楼层平均位移的计算误差增加，此时应选择“强制刚性楼板假定”来计算层刚度。选择剪切、剪弯层刚度时，程序默认楼层为刚性楼板。

层刚度比即结构必须要有层的概念，但是，对于一些复杂结构，如坡屋顶层、体育馆、看台、工业建筑等，这些结构或者柱、墙不在同一标高，或者本层根本没有楼板，所以在设计时，可以不考虑这类结构所计算的层刚度特性。

对于大底盘多塔结构，或上联多塔结构，在多塔和单塔交接层之间的层刚度比是没有意义的。如大底盘处因为离塔较远的构件，对该塔的层刚度没有贡献，所以遇到多塔结构时，层刚度的计算应该把底盘切开，只能保留与该塔2到3跨的底

盘结构。

对于错层结构或带有夹层的结构，层刚度比有时得不到合理的计算，这是因为层的概念被广义化了。此时，需要采用模型简化才能计算出层刚度比。
