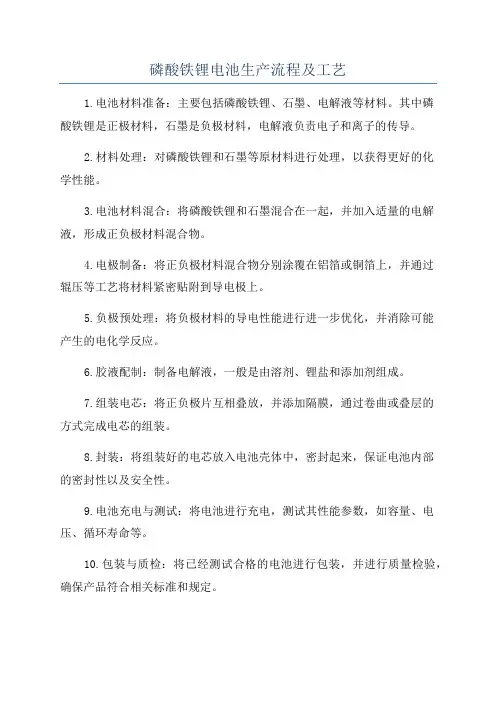

磷酸铁锂的生产工艺与技术路线选择

磷酸铁锂的生产工艺与技术路线选择锂离子电池作为一种高性能的二次绿色电池，具有高电压、高能量密度(包括体积能量、质量比能量)、低的自放电率、宽的使用温度范围、长的循环寿命、环保、无记忆效应以及可以大电流充放电等优点。锂离子电池性能的改善，很大程度上决定于电极材料性能的改善，尤其是正极材料。目前研究最广泛的正极材料有LiCoO2、LiNiO2以及LiMn2O4等，但由于钴有毒且资源有限，镍酸锂制备困难，锰酸锂的循环性能和高温性能差等因素，制约了它们的应用和发展。因此，开发新型高能廉价的正极材料对锂离子电池的发展至关重要。

1997年，Padhi等报道了具有橄榄石结构的磷酸铁锂(LiFePO4)能够可逆地嵌脱锂，且具有比容量高、循环性能好、电化学性能稳定、价格低廉等特点，是首选的新一代绿色正极材料，特别是作为动力锂离子电池材料。磷酸铁锂的发现引起了国内外电化学界不少研究人员的关注，近几年，随着锂电池的越来越广的应用，对LiFePO4的研究越来越多。

2.1 磷酸铁锂的结构和性能

磷酸铁锂(LiFePO4)具有橄榄石结构，为稍微扭曲的六方密堆积，其空间群是P mnb型，晶型结构如图2.1所示。

图2.1 磷酸铁锂的空间结构图

LiFePO4由FeO6八面体和PO4四面体构成空间骨架，P占据四面体位置，而Fe和Li则填充在八面体空隙中，其中Fe占据共角的八面体位置，Li则占据共边的八面体位置。晶格一个FeO6八面体与两个FeO6八面体和一个PO4四面

体共边，而PO4四面体则与一个FeO6八面体和两个LiO6八面体共边。由于近乎六方堆积的氧原子的紧密排列，使得锂离子只能在二维平面上进行脱嵌，也因此具有了相对较高的理论密度(3.6g/cm3)。在此结构中，Fe2+/Fe3+相对金属锂的电压为3.4V，材料的理论比容量为170mA·h/g。在材料中形成较强的P-O-M 共价键，极大地稳定了材料的晶体结构，从而导致材料具有很高的热稳定性。

Wang等对LiFePO4的电化学性能做了详细的分析，图2.2是LiFePO4的循环载荷伏安图，在C-V图中形成两个峰，在阳极扫描时Li+从Li x FePO4结构中脱出，在3.52V形成氧化峰；当在4.0～3.0扫描时Li+嵌入到Li x FePO4结构中，相应的在3.32V形成还原峰；C-V曲线中的氧化还原峰表明在L iFePO4电极上发生着可逆的锂离子嵌脱反应。

图2.2 磷酸铁锂的循环载荷伏安图

2.2 磷酸铁锂的制备方法及研究

LiFePO4正极材料的性能在一定程度上取决于材料的形态、颗粒的尺寸以及原子排列，因此制备方法尤为重要。目前主要有固相法和液相法，其中固相法包括高温固相反应法、碳热还原法、微波合成法和脉冲激光沉积法；液相法包括溶胶·凝胶法、水热合成法、沉淀法以及溶剂热合成法等。

2.2.1 固相法

2.2.1.1 高温固相反应法…

2.2.1.2 碳热还原法

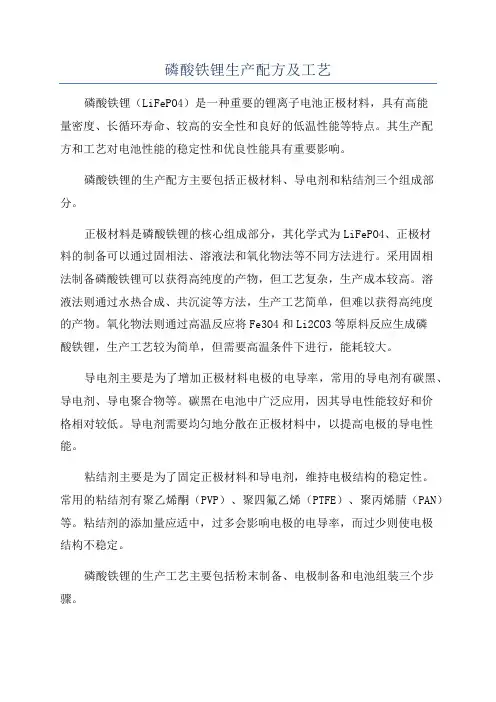

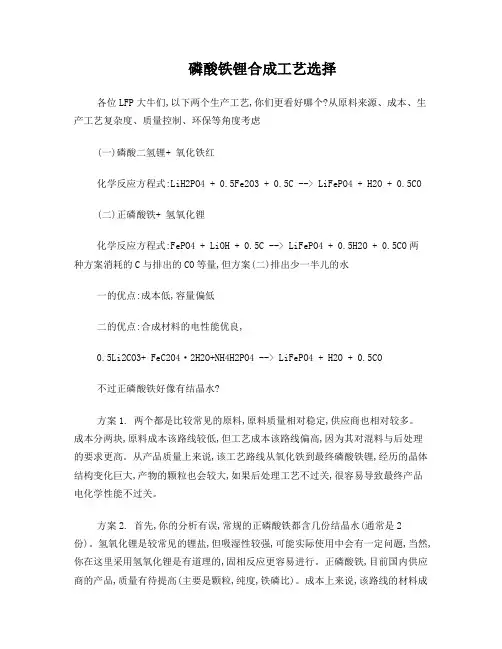

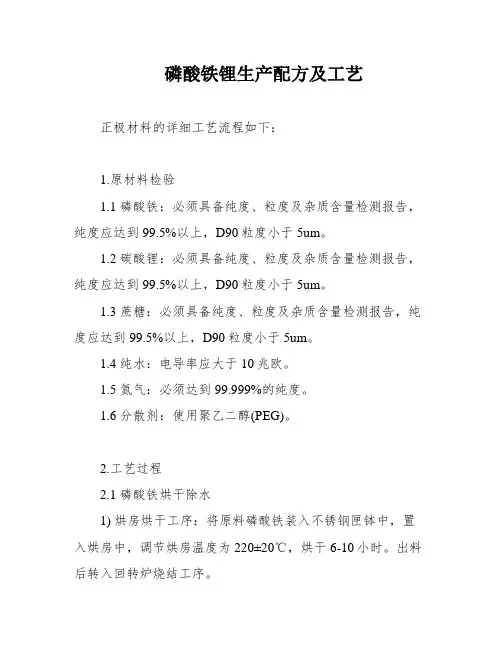

碳热还原法也是固相法中的一种，是比较容易工业化的合成方法，以廉价的

三价铁作为铁源，通过高温还原的方法制备覆碳的LiFePO4复合材料。多数研究以磷酸二氢锂(LiH2PO4)、三氧化二铁(Fe2O3)或四氧化三铁、蔗糖为原料，均匀混合后，在高温和氩气或氮气保护下焙烧，碳将三价铁还原为二价铁，也就是通过碳热还原法合成磷酸铁锂。

Mich等以FePO4·4H2O和LiOH·H2O为原料，聚丙烯为还原剂，在氮气氛下500～800℃处理10h，合成的覆碳材料在0.1C及0.5C倍率下首次放电比容量分别为160mA·h/g和146.5mA·h/g。

张宝等采用改进的碳热还原法，即以FeSO4·7H2O和NH4H2PO4为原料，采用液相沉淀法制备FePO4前驱体，然后将前驱体、Li2CO3及导电碳黑混合均匀，在Ar气的保护下分别在500、560、600、700和800℃下煅烧12h，合成LiFePO4。研究表明，560、600、700和800℃合成的样品均为LiFePO4/C，LiFePO4颗粒粒径随合成温度的升高而逐渐增大。560℃样品在放电倍率为0.1C 时的首次放电比容量为151mA·h/g(0.1C)，而当放电倍率达到1C时，放电比容量为129mA·h/g,且具有良好的循环性能。

碳热还原法优点：采用碳热还原法解决了原料价格昂贵的缺点，能够广泛的应用于工业生产。还解决了在原料混合加工过程中可能引发的氧化反应，使合成过程更为合理，同时改善了材料的导电性。

碳热还原法缺点：反应时间相对过长，温度难以控制，产物一致性要求的控制条件更为苛刻，难以适应工业化生产。

2.2.1.3 微波合成法…

2.2.1.4 脉冲激光沉积法

Iriyama等首先使用固相合成方法制备出LiFePO4，然后将材料压片后在A r中800℃煅烧24h，使用常规的脉冲激光沉积系统得到薄层的LiFePO4，具有良好的循环性能，循环100周后容量保持初始容量的90%。

Sauvage等通过研究不同厚度LiFePO4薄膜的电化学性能，他们发现离子电导率是限制薄膜电极的主要因素。该方法是一种制备薄膜电极的方法，但是需要特殊的设备。

2.2.2 液相法

2.2.2.1 溶胶·凝胶法…

2.2.2.2 水热合成法

水热法是指在高温高压下，在水或者蒸汽等流体中进行的有关化学反应的总称。水热技术有两个特点：一是其相对低的温度，二是在封闭容器中进行，避免了组分挥发。

水热合成法属于湿法范畴，它是以可溶性亚铁盐、锂盐和磷酸为原料，在水热条件下直接合成LiFePO4，由于氧气在水热体系中的溶解度很小，水热体系LiFePO4的合成提供了优良的惰性环境。

张俊玲以量LiOH·H2O、FeSO4·7H2O、H3PO4为原料，加入少量的表面活性剂(预计产物量的2wt%)，置于密封的釜体中升温至180℃保温4h，然后以预定降温速度进行冷却降温至100℃以下，过滤、洗涤，样品于120℃下真空干燥
