焊接工艺评定规则WI03-11 1、总则1.1、适用范围本规则适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀层堆焊等的焊接工艺评定。
1.2、编制依据本规则的编制依据为JB4708-99《钢制压力容器焊接工艺评定》。
2、一般要求2.1、焊接工艺评定程序：拟定焊接工艺指导书→施焊试件→检验试件，制取试样→检验试样→提出焊接工艺评定报告→比较验证焊接工艺的正确性。
2.2、焊接工艺评定所用的设备、仪表应处于正常工作状态，钢材、焊接材料必须符合相应的标准，由厂焊接技能熟练的焊工焊接试件，焊接试件过程在厂进行。
2.3、评定对接焊缝或工艺时，采用对接焊缝试件；对接焊缝试件评定合格的焊接工艺亦适用于角焊缝；评定非受压角接焊缝工艺时，可仅采用角接焊缝试件。
（焊缝的分类方法见GB/T3375-94）。
2.4、焊接工艺因素分为重要因素、补加因素和次要因素。
各种焊接方法的重要因素、补加因素和次要因素参见JB4708-99，表1。
2.5、钢制压力容器上的以下焊缝的焊接工艺必须按本工艺评定规则评定合格。
2.5.1、受压元件之间的对接焊缝接头和要求全焊透的T形焊接接头；2.5.2、受压元件与承载的非受压元件全焊透的T形或角接焊接接头；2.5.3、受压元件的耐腐蚀堆焊层。
3、焊接工艺评定规则3.1、一般规则：3.1.1、改变焊接方法，需重新评定。
3.1.2、当变更任何一个重要因素时都需要重新评定焊接工艺。
当增加或变更任何一个补加因素时，则可按增加或变更的补加因素增焊冲击韧性试件进行试验。
当变更次要因素时不需要重新评定焊接工艺，但需重新编制焊接工艺指导书。
3.1.3、当同一条焊缝使用两种焊接方法或两种以上焊接方法（或焊接工艺）时，可按每种焊接方法（或焊接工艺）分别进行评定，亦可使用两种或两种以上焊接方法（或焊接工艺）焊接试件，进行组合评定。
组合评定合格后用于焊接试件时，可以采用其中一种或几种焊接方法（或焊接工艺），但是，要保证每一种焊接方法（或焊接工艺）所熔敷的焊缝金属厚度都在已评定的各自有效范围之内。
DL／T868_2004焊接工艺评定规程完整
目次前言1 范围2 规范性引用文件3 术语4 总则5 基本规定6 评定项目及试样制备7 试验方法及评定标准8 评定工作的程序和管理附录A（资料性附录）常见国外钢材分类表附录B（资料性附录）焊接工艺评定任务书、方案、报告格式前言根据原国家经济贸易委员会电力［2000］22号《关于确认1999年度电力行业标准制、修订计划项目的通知》的要求，对SD340—1989《火力发电厂锅炉、压力容器焊接工艺评定规程》进行了修订，其格式按照DL/T600—2001《电力标准编写的基本规定》的规定编排。
本标准修订过程中，参照了有关国际标准、国家标准和国内有关标准及规定。
为了正确地完成电力行业中生产、建设、检修、改造工作所涉及的焊接任务，必须按照规定程序拟定焊接工艺指导文件。
本标准则提供在拟定焊接工艺指导文件之前应该完成的焊接工艺评定工作的依据。
电力行业焊接工作的基础性标准是DL/T869—2004《火力发电厂焊接技术规程》和DL/T678—1999《电站钢结构焊接通用技术条件》。
本标准是支持上述标准且相对独立的标准。
原规程实施已十多年，对推动电力行业焊接技术的发展，进而提高焊接工程的质量起到了很好的作用。
随着技术的进步，该规程也显现出一些不适应性。
本次修订主要扩大了焊接方法的适用范围，增加了近年来电站已经采用的新钢种；对原规程中过于繁琐的程序和内容进行了调整。
本标准实施后替代SD340—1989《火力发电厂锅炉、压力容器焊接工艺评定规程》，可覆盖电力行业的全部焊接工艺评定工作。
本标准实施后代替SD340—1989。
本标准的附录A、附录B是资料性附录。
本标准由中国电力企业联合会提出。
本标准由电力行业电站焊接标准化技术委员会归口并负责解释。
本标准主要起草单位：国电电力建设研究所、国家电力公司电源建设部、辽宁发电厂、辽宁省电力科学研究院、天津电力建设公司。
本标准主要起草人：郭军、杨建平、李卫东、张佩良、张信林、刘传玉。
焊接工艺评定规程1 范围本标准规定了在电力行业锅炉、管道、压力容器和承重钢结构等钢制设备的制作、安装、检修焊接工作和焊工技术考核工作实施前进行的焊接工艺评定（以下简称评定）规则、试验方法和合格标准。
焊接工艺评定执行标准
焊接工艺评定执行标准一、引言焊接是一种常用的金属连接方法，广泛应用于各个行业。
为了保证焊接质量和安全性，需要对焊接工艺进行评定。
本文将介绍焊接工艺评定的执行标准。
二、标准的制定目的焊接工艺评定的执行标准旨在确保焊接质量符合要求，保障工程安全可靠。
通过标准化的评定程序，可以确保焊接工艺的合理性和可行性，提高焊接效率和质量。
三、评定范围焊接工艺评定的执行标准适用于各种类型的焊接工艺，包括手工焊接、半自动焊接、自动焊接等。
评定范围覆盖了常见的焊接材料和结构形式，包括钢结构、铝合金、不锈钢等。
四、评定程序1.确定评定目标：明确焊接工艺的要求，包括焊接材料、焊接位置、焊接厚度等。
2.制定评定方案：根据评定目标，制定具体的评定方案，包括选择评定样品、确定评定方法等。
3.准备评定样品：根据评定方案，准备符合要求的焊接样品。
4.进行焊接实验：按照评定方案进行焊接实验，记录实验数据和观察结果。
5.评定结果分析：对焊接实验结果进行分析，评估焊接工艺的合理性和可行性。
6.评定报告编写：根据评定结果，编写评定报告，明确评定结论和建议。
五、评定内容焊接工艺评定的执行标准包括以下内容：1.焊接材料的选择：根据焊接要求，选择适当的焊接材料，包括焊丝、焊剂等。
2.焊接参数的确定：确定合适的焊接参数，包括焊接电流、焊接速度等。
3.焊接位置的要求：明确焊接位置的要求，包括焊缝形式、焊接角度等。
4.焊接接头的准备：对待焊接的接头进行准备，包括除去油污、毛刺等。
5.焊接过程的控制：控制焊接过程中的温度、气氛、保护等因素，保证焊接质量。
6.焊接后处理：对焊接后的接头进行处理，包括打磨、清洁等。
六、评定结果和报告焊接工艺评定的执行标准要求对评定结果进行分析和判断。
评定结果可以分为合格和不合格两种情况。
根据评定结果，编写评定报告，明确评定结论和建议。
七、质量控制和监督焊接工艺评定的执行标准强调质量控制和监督。
在焊接工艺评定过程中，需遵循相关的质量管理规范，如ISO 9001等。
如何做好焊接工艺评定-评定的程序
如何做好焊接工艺评定－评定的程序焊接工艺评定的程序是：编制和下达焊接工艺评定任务书—编制焊接工艺评定方案—焊制试件和检验试件—编制焊接工艺评定报告—根据焊接工艺评定报告编制焊接作业指导书（或称焊接工艺卡）一、编制和下达焊接工艺评定任务书任务书的主要作用是下达评定任务，因此，其主要的内容应为：评定目的、评定指标、评定项目和承担评定任务的部门及人员的资质条件等。
（一）评定指标的确定根据规程和钢材的理论基础知识（焊接性）等，确定各项技术指标。
按照《焊接工艺评定规程》 DL/T869的规定，要求焊缝金属的化学成分和力学性能（强度、塑性、韧性等指标）应与母材相当或不低于母材相应规定值的下限。
（二）评定项目的确定根据工程的实际工作情况要求，按规程适用范围做好项目的相关覆盖，确定好评定项目。
焊接工艺评定的项目确定应从以下几方面来考虑：1．钢材焊接工程应用的钢材品种和规格繁多，如每种均进行“评定”，不但复杂且数量很多，为减少评定数量，且又能取得可靠的工艺，将钢材按其化学成分、冶金性能、焊后热处理条件、力学性能、规格、设计和使用条件等因素综合考虑．划分成类级别进行评定。
按规程要求可以进行替代覆盖。
（1）钢材类级别划分电力工业火力发电厂常用钢材按类级别划分，它们的划分方法是：按用途划分成A、B、C等三个类别，而级别则以力学性能、化学成分和组织类型综合划分为I、Ⅱ、Ⅲ三个级别。
几个规程钢材类别划法已统一，具体是：1）碳素钢及普通低合金钢为一类，代号为“A”。
其级别为：碳素钢(含碳量≤0．35％)代号为：A I。
普通低合金钢(6 s≤400MPa)代号为：AⅡ。
普通低合金钢(6 s>400MPa)代号为AⅢ。
2）热强钢及合金结构钢为一类，代号为“B”。
其级别为：珠光体钢代号为：B I贝氏体钢代号为：BII马氏体钢代号为：BⅢ3）不锈钢为一类，代号为；“C”。
其级别为：马氏体不锈钢代号为：C I铁素体不锈钢代号为：CⅡ奥氏体不锈钢代号为：CⅢ（2）钢材类级别在“评定”中的基本规定1）首次应用的钢材，必须进行“评定”。
焊接工艺评定规程
焊接工艺评定规程一、目的及范围本工艺评定规程的目的是确保焊接工艺能够满足设定的技术要求，并能够保证焊接件的质量和性能符合规定标准。
本规程适用于所有焊接工艺的评定。
二、评定内容1. 工艺参数评定：对焊接工艺中的主要参数进行评定，包括焊接电流、焊接电压、焊接速度等。
评定时可以采用焊接试件进行实际焊接，也可以通过理论计算和模拟仿真进行评定。
2. 焊接设备评定：对使用的焊接设备进行评定，包括设备的类型、性能参数、稳定性等。
评定时可以通过对设备进行检测、测试和校准等方式进行评定。
3. 焊接材料评定：对使用的焊接材料进行评定，包括焊接材料的类型、品牌、规格、质量等。
评定时可以通过对材料进行检测、试验等方式进行评定。
4. 操作工评定：对从事焊接工作的操作工进行评定，包括技术水平、操作能力、知识掌握等。
评定时可以通过技能考核、岗位培训、操作规程执行情况等方式进行评定。
三、评定方法1. 参数评定可以采用实际焊接试件进行，按照要求进行焊接操作，然后对焊缝质量进行检测和评估。
2. 设备评定可以通过设备检测、测试和校准等方式进行，确保设备性能符合要求，工作稳定可靠。
3. 材料评定可以通过材料检测、试验等方式进行，确保材料质量符合要求。
4. 操作工评定可以通过技能考核、岗位培训、操作规程执行情况等方式进行，确保操作工具备必要的技能和知识。
四、评定结果与记录1. 根据评定结果确定是否符合要求，如符合要求则进行工艺认定，如不符合要求则进行调整或重新评定。
2. 对评定过程中的参数、设备、材料和操作工进行记录，包括评定方法、结果、评定人员等。
3. 对通过评定的工艺进行归档，作为后续焊接生产的依据。
五、评定的频率和周期1. 工艺参数评定一般应在设定焊接工艺后进行，对于每种焊接工艺至少评定一次。
2. 设备评定应在设备调试和采购后进行，对于每台设备至少评定一次。
3. 材料评定应在采购后或更换品牌和规格时进行，对于每种材料至少评定一次。

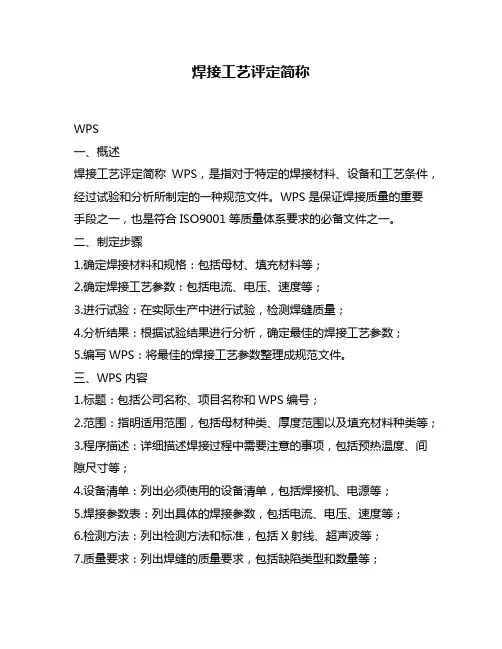

焊接工艺评定简称

焊接工艺评定简称
WPS
一、概述
焊接工艺评定简称WPS，是指对于特定的焊接材料、设备和工艺条件，经过试验和分析所制定的一种规范文件。
WPS是保证焊接质量的重要手段之一，也是符合ISO9001等质量体系要求的必备文件之一。
二、制定步骤
1.确定焊接材料和规格：包括母材、填充材料等；
2.确定焊接工艺参数：包括电流、电压、速度等；
3.进行试验：在实际生产中进行试验，检测焊缝质量；
4.分析结果：根据试验结果进行分析，确定最佳的焊接工艺参数；
5.编写WPS：将最佳的焊接工艺参数整理成规范文件。
三、WPS内容
1.标题：包括公司名称、项目名称和WPS编号；
2.范围：指明适用范围，包括母材种类、厚度范围以及填充材料种类等；
3.程序描述：详细描述焊接过程中需要注意的事项，包括预热温度、间隙尺寸等；
4.设备清单：列出必须使用的设备清单，包括焊接机、电源等；
5.焊接参数表：列出具体的焊接参数，包括电流、电压、速度等；
6.检测方法：列出检测方法和标准，包括X射线、超声波等；
7.质量要求：列出焊缝的质量要求，包括缺陷类型和数量等；
8.审批签字：由相关人员签字确认WPS的有效性。
四、WPS的应用
1.生产过程中必须严格按照WPS执行；
2.在进行新产品开发时，需要制定新的WPS，并进行试验验证；
3.在进行设备维护时，需要根据实际情况更新WPS。
五、总结
WPS是保证焊接质量的重要手段之一，在实际生产中必须严格按照WPS执行。
制定WPS需要经过试验和分析，确保最佳的焊接工艺参数。
同时，在进行新产品开发和设备维护时也需要根据实际情况更新WPS。
焊接工艺规程及评定的一般原则_概述说明
焊接工艺规程及评定的一般原则概述说明1. 引言1.1 概述焊接工艺规程及评定是保证焊接质量的重要环节，在现代工业生产中扮演着至关重要的角色。
通过碳钢在各种条件下进行仿真测试，研究了不同焊接工艺参数对焊缝形态和力学性能的影响。
本文主要介绍焊接工艺规程及评定的一般原则，包括其定义、重要性以及编制方法与要素。
此外，将进一步阐述如何确定焊接参数和检验标准。
1.2 文章结构本文共分为五个部分：引言、焊接工艺规程的一般原则、焊接工艺评定的一般原则、国内外焊接工艺规程及评定的发展现状分析以及结论与建议。
在引言部分，我们将简要介绍文章的概况和结构安排，明确本文的目标和意义。
1.3 目的本文旨在系统阐述焊接工艺规程及评定方面的基本原理和方法，并结合国内外发展现状进行综合分析。
通过对已有规程标准和评定方法进行总结，提出具体改进措施和建议，以促进我国焊接工艺规程及评定领域的发展，同时解决当前面临的问题和挑战。
通过本文的研究和总结，将为相关领域的从业人员和研究者提供参考，促进焊接工艺规程及评定体系的完善与提升。
2. 焊接工艺规程的一般原则：2.1 定义和重要性：焊接工艺规程是指为了保证焊接质量和可靠性，根据具体焊接材料、结构和设计要求而制定的具体技术文件。
它主要包括了各种焊接方法、工艺参数、操作规范以及检验标准等方面的内容。
焊接工艺规程的编制十分重要，可以有效指导焊接操作人员进行正确的焊接工作，确保焊缝质量符合要求，并有助于提高生产效率。
2.2 规程的编制方法与要素：焊接工艺规程的编制需要遵循一定的方法与要素。
首先需要充分了解所需焊接材料的特性和结构设计要求，确保选取适当的焊接方法；其次，在选择合适的焊接设备和电流电压参数时，必须考虑到材料种类、厚度以及焊缝形状等因素；此外，在编制规程时还需考虑操作步骤、预热温度和间隔时间等细节问题；最后，在制定检验标准时必须结合相关标准规定进行。
2.3 焊接参数和检验标准的确定：焊接工艺规程中焊接参数的确定是非常关键的步骤。
焊接工艺评定及焊接工艺评定标准
PART 1
单击添加章节标题
PART 2
焊接工艺评定的概念
焊接工艺评定的定义
焊接工艺评定是指对焊接工艺进行评估和验证的过程 目的是确保焊接工艺的可靠性和稳定性 包括焊接工艺参数的选择、焊接设备的选择、焊接材料的选择等 焊接工艺评定标准是进行焊接工艺评定的依据和指导原则
焊接工艺评定的重要性
确保焊接质量：通过评定，确保焊接工艺满足设计要求，保证产品质量 提高生产效率：通过评定，优化焊接工艺，提高生产效率，降低生产成本 保障安全生产：通过评定，确保焊接工艺符合安全标准，保障生产安全 促进技术创新：通过评定，推动焊接工艺技术创新，提高企业竞争力
添加标题
实施焊接工艺评定， 按照评定计划进行 试验和检测
添加标题
评估焊接工艺评定 结果，确定工艺的 可行性和适用性
添加标题
制定焊接工艺规程， 包括焊接参数、操 作规程等
添加标题
培训和考核焊接操 作人员，确保焊接 工艺的严格执行
添加标题
定期检查焊接工艺 执行情况，发现问 题及时纠正
添加标题
收集焊接工艺评定 数据，进行统计分 析和改进
智能化评定：利用人工智能技术，实现焊接工艺的自动化评定
绿色环保：推广环保型焊接工艺，减少对环境的影响 标准化评定：建立统一的焊接工艺评定标准，提高评定结果的可比 性
提高焊接工艺评定效率和准确性的方法和技术
采用自动化焊接设备，提高焊接效率 采用先进的焊接工艺评定标准，提高评定准确性 采用智能化焊接工艺评定系统，提高评定效率和准确性 加强焊接工艺评定人员的培训，提高评定水平
添加标题
记录焊接工艺评定 试验数据
添加标题
分析焊接工艺评定 试验结果
添加标题
编写焊接工艺评定 报告
焊接工艺评定规定
焊接工艺评定规定GHTB/1 本规定适用于低碳钢、低合金钢、不锈钢、铝及铝合金制压力容器的焊接工艺评定试验，以及特殊要求的焊接工艺评定试验按焊接工艺评定说明书进行。
2 焊接工艺评定程序2.1 焊接工艺人员仔细检查图纸，凡属下列情况之一者，在定工艺之前先做焊接工艺评定：2.1.1 改变焊接方法2.1.2 改变焊后热处理类别2.1.3 改变其他任何一个重要元素（母材及焊材、焊接位置、焊接参数等）2.2 焊接艺评定之前先做钢材可焊性试验。
可先用碳当量法或小铁研法或环形嵌块法等。
2.3 根据可焊性试验结果拟定焊接工艺评定说明书，按《钢制压力容器焊接工艺评定》施焊试件、检验试件及试样，提出焊接工艺评定报告。
3 焊接工艺评定注意事项：3.1 应有本公司技能熟练焊工操作焊接试件。
3.2 试验所用设备、仪表应处于正常工作状态。
3.3 试验所用钢材、焊材都必须有质量合格证明书并符合相应标准。
3.4 做完试验的试样由焊接实验室栓签保存。
GHTB/压力容器产品焊接试板管理规定1、总则1.1产品带焊接试板的范围和数量按GB150-89和《容规》的有关规定执行。
1.2 产品试板的图纸工艺与产品所属零部件的图纸工艺一起下达并编入产品零件明细表中。
1.3 纵缝试板要焊在纵焊，延长部位与纵焊缝同时焊出。
焊后经检查员检查后切下检验。
环缝试板须卷成与产品直径相同的弧板。
2、试板准备2.1产品试板材质应与产品同一牌号、同一炉批号、统一复验号。
2.2下料时应做标记移植。
3、产品试板焊接与检验3.1试板应由焊接产品的焊工采用与施焊产品相同的焊接工艺焊接。
焊后打焊工和检查员的代号钢印。
3.2要求热处理的压力容器受压元件，其产品焊接试板应与其同炉热处理。
3.3产品焊接试板应经外观检查合格，质量符合“容技规”第65条规定。
3.4产品焊接试板应经X射线探伤，评定标准与所代表的产品一致，并做出评定报告。
3.5应在产品试板的合格部位切取试样。
如果产品试板的焊缝不合格，允许按产品的返修焊接工艺进行返修，返修后从做射线探伤检验。
焊接工艺评定方案
焊接工艺评定方案一、引言焊接是一种常见的金属连接工艺，广泛应用于工业生产中。
为了确保焊接质量和工艺的可靠性，需要进行焊接工艺评定。
本方案旨在制定一套科学、规范的焊接工艺评定程序，以提高焊接质量和效率。
二、目的本方案的目的是为了评估焊接工艺的适用性，确保焊接接头的强度、密封性和耐腐蚀性，以及工艺的可行性和经济性。
三、焊接工艺评定的步骤及内容1.确定焊接工艺评定的对象：根据具体的焊接需求和材料特性，确定焊接工艺评定的对象，包括焊接材料和焊接工艺参数。
2.编制焊接工艺评定程序：根据相关规范和标准，编制焊接工艺评定程序，明确评定步骤和内容。
3.材料准备：根据焊接工艺评定的对象，准备焊接材料，包括焊接材料和填充材料。
确保材料的质量和符合相关标准。
4.试验样品准备：根据焊接工艺评定的要求，准备试验样品。
样品宜选取典型的焊接接头，确保样品的表面光洁和铺设牢固。
5.焊接工艺参数确定：根据焊接工艺评定要求，确定焊接工艺参数，包括焊接电流、电压、焊接速度和焊接角度等。
在实际焊接过程中，可以通过试焊的方式进行参数的调整和优化。
6.进行焊接试验：按照事先确定的焊接工艺参数，进行焊接试验。
试验过程中应注意焊接接头的质量和外观，以及试验样品在焊接过程中的变形情况。
7.检测和评定焊接接头质量：对焊接接头进行非破坏性测试和破坏性测试，评估焊接接头的质量和强度。
并根据检测结果，对焊接工艺进行修正和调整。
8.形成焊接工艺规范：根据焊接工艺评定的结果，形成焊接工艺规范，包括焊接工艺参数、焊接材料、检测要求和接头质量标准等。
并在生产和质量管理中推广应用。
四、质量控制在整个焊接工艺评定的过程中，应进行质量控制，包括材料质量的控制、样品准备的控制、焊接工艺参数的控制、试验过程的控制和测量和检验设备的控制等。
同时，应制定相关的质量控制措施和相应的纪录。
五、安全措施在焊接工艺评定过程中，应加强安全管理，确保焊接操作人员的人身安全。
应对焊接设备和试验样品进行定期检查和维护，确保设备的正常运行。
WPS和PQR
PQR & WPS目录概述焊接工艺评定报告（英文缩写PQR，取自英文焊接工艺评定报告Welding procedure qualification record)中后三词的词头，70年代自国外引进以来，已是压力容器、压力管道制造、安装、修理中必不可少的工作程序，是评定制造、安装、修理单位焊接技术水平(资格)的依据。
由于其科学、合理、严格的评定过程，也被钢结构、贮罐制造和安装等行业采用。
虽然叫法有些不同(有的叫焊接工艺试验)，但方法和要求是基本一致的。
前言在压力管道、船舶等产品的制造中，经常会遇到两种形式的焊接文件，即焊接工艺文件(WPS)和焊接工艺评定报告(PQR)。
在一个工程开工之前，监理和业主往往要求制造商出示此类文件。
然而很多厂家和部门常常为其所困，采用模糊、拖延的方法来应付，也有的部门说不清对方到底需要的是什么资料，使生产和经营处于非常被动的地位。
国内外焊接制造规范都要求企业进行焊接工艺评定,以验证企业焊制符合标准接头的基本能力(最低门槛指标) 。
一般情况下，焊接工艺评定由企业的技术部门编制，根据产品需求，按照有关标准如美国的ASME第Ⅸ篇、欧洲EN 288—3及我国的JB 4708-2000等标准执行。
遵照标准每种重要参数的改变，如焊接方法、母材类别(组号)、预热温度、热处理温度、焊接热输入超出规定的范围，都要进行焊接工艺评定试验。
由于影响焊接接头力学性能的工艺参数众多，很多企业都积累了大量的焊接工艺评定报告。
中海金洲一直致力于研究有效利用和管理焊接工艺文件及焊接工艺评定报告的方法，以此来提高公司产品的焊接质量及生产效率，降低生产成本，从而大幅度提高企业的经济效益。
1、定义1）PQR是Welding procedure qualification record的英文缩写，所以有时也写成WPQR，一般译作“焊接工艺评定报告”。
PQR是指在焊制评定试件时选用的实际焊接参数的记录和无损探伤试验及机械性能试验的结果。
钢结构焊接工艺评定程序
XX钢结构焊接工程监理细则内容提要：一．钢结构焊接工程的特点二．钢结构焊接工程的监理流程三．钢结构焊接工程的控制要点和目标值四．监理工作的方法和措施项目监理部（章）：专业监理工程师：总监理工程师：日期：一．钢结构焊接工程的特点与钢筋混凝土结构中钢筋焊接相比，钢结构型材焊接不但量大，而且要求更高、更严、更复杂。
钢结构焊接工程具有以下特点：随着钢材厚度的增大以及强度等级的提高，焊接区内冷裂的出现构成了主要危险。
产生原因为：a．焊缝金属中扩散性氢的数量b．热影响区的脆性组织c．焊接缝拉伸应力的明显集中焊接性能随着碳含量的增大而可焊性降低，钢板的碳当量，在供货前应协商确定，以满足焊接要求。
钢结构的焊接作业，必须编制焊接工艺文件，并应根据工艺评定合格的试验结果和数据，在焊接工程师指导下进行。
4.本工程钢结构焊接工程的概况：本工程为单层结构门式钢架（柱为热扎型钢，梁为热扎型钢），屋面采用镀锌压型钢板，基础为墩基础，本工程为一级加油站，加油棚为单层轻钢结构，建筑面积360m2，建筑高度7.0m，建筑抗震设防类别为丙类，建筑物抗震设防烈度为7度，建筑结构安全、耐火等级均为二级，防水等级三级，本工程使用年限为50年，由福建省国防工业设计院设计，监理单位为解放军理工大学工程兵工程学院工程建设监理部监理，施工单位为福建省中南建筑工程有限公司承建，二．钢结构焊接工程的监理流程（一）审查施工单位企业资质等有关资料施工企业资质等级证书；福清市建设工程施工许可证；企业法人营业执照；项目经理及主要管理人员、技术人员的上岗证书；专职质检员、测量员、施工员的上岗证；特殊工种上岗证；仪器、工具标定证书；施工组织设计、专项施工方案（二）检查施工单位质保体系、安保体系是否健全施工质保体系、安保体系组织机构落实情况；施工质保体系主要规章制度；施工安保体系主要规章制度（三）监理验收程序施工单位首先进行自检。
自检合格后，应填写验收单和质量检查评定表，并以书面形式（）报监理验收，施工单位自检资料作为表格A3.3的附页。
承压设备焊接工艺评定制定流程
承压设备焊接工艺评定制定流程姓名：张雪单位：北京燕华四分公司承压设备焊接工艺评定制定流程摘要压设备即锅炉、压力容器、压力管道等。
焊接工艺评定是为验证所拟定的焊件焊接工艺的正确性而进行的试验过程和结果评价。
本文简要介绍了承压设备的焊接工艺评定和进行评定的流程。
关键词：焊接工艺评定；承压设备；焊接工艺评定报告1什么是焊接工艺评定1.1 焊接工艺评定概念焊接工艺评定工作是整个焊接工作的前期准备。
焊接工艺评定工作是验证所拟定的焊件及有关产品的焊接工艺的正确性而进行的试验过程和结果评价。
它包括焊前准备、焊接、试验及其结果评价的过程。
焊接工艺评定也是生产实践中的一个重要过程，这个过程有前提、有目的、有结果、有限制范围。
所以焊接工艺评定要按照所拟定的焊接工艺方案进行焊前准备、焊接试件、检验试件、测定试件的焊接接头是否具有所要求的使用性能的各项技术指标，最后将全过程积累的各项焊接工艺因素、焊接数据据和试验结果整理成具有结论性、推荐性的资料，形成“焊接工艺评定报告”［1］。
1.2 为什么要进行焊接工艺评定焊接工艺评定是保证锅炉、压力容器和压力管道焊接质量的一个重要环节。
焊接工艺评定是锅炉、压力容器和压力管道焊接之前技术准备工作中一项不可缺少的重要内容，是国家质量技术监督机构进行工程审验中必检的项目，是保证焊接工艺正确和合理的必经途径，是保证焊件的质量，焊接接头的各项性能必须符合产品技术条件和相应的标准要求的重要保证，因此，必须通过相应的实验即焊接工艺评定加以验证焊接工艺正确性和合理性，焊接工艺评定和还能够在保证焊接接头质量的前提下尽可能提高焊接生产效率和最大限度的降低生产成本，获取最大的经济效益。
焊接工艺是保证焊接质量的重要措施，它能确认为各种焊接接头编制的焊接工艺指导书的正确性和合理性。
通过焊接工艺评定，检验按拟订的焊接工艺指导书焊制的焊接接头的使用性能是否符合设计要求，并为正式制定焊接工艺指导书或焊接工艺卡提供可靠的依据。
焊接工艺评定试验实施流程图
焊接工艺评定方案 钢板、钢管、试验环等材料订货 工艺评定试验用料订货 (如需要) 焊丝、焊条、焊剂等材料订货 工艺评定试验总体计划安排 工艺评定试验计划 特殊试验项目（CTOD试验、腐蚀 试验、金相分析等）分包计划 （如需要） 工艺评定试验建议程序 试验用母材及焊材施工料单 签订分包合同
试件准备试ຫໍສະໝຸດ 材料领取试件划线、标记移植 试件切割、坡口加工 组对焊接 第三方检验（打钢印） 外协（如需要） 业主、第三方监督
试件组对焊接 焊接记录 外观检验 无损检验 MT（PT）、UT、RT 试样加工图纸 试样加工 试样划线、标记移植 试样分割 试样机械加工 常规性能试验 性能试验 特殊性能试验 试验报告 外协 业主、第三方现场见证 第三方检验（打钢印）
焊接工艺评定-Q235_Q345
2016/3/5
35
焊接材料匹配
Q235钢焊接及焊接材料
一般不预热，碳含量在0.18～0.22%时，厚度≥30mm，环 境温度≤0℃时应考虑预热100～150℃。
手工电弧焊
一般结构：E4303、E4315、E4301、E4320、E4311； 动载荷、复杂和厚板结构： E4315、E4316、 E4303、 E4301、E4320、E4311；
⑧实际环境温度、相对湿度。
2016/3/5 16
焊接工艺评定报告(PQR)
⑨预热温度、层间温度。 ⑩焊后热处理温度和保温时间。 ⑪每条焊道实际的焊接工艺参数和施焊技术。 ⑫焊接接头外观和无损检验的结果。
⑬焊接接头的拉伸、弯曲、冲击韧度的试验报告编号和 金相试验报告编号，试验方法的标推和试验结果，角焊缝 的断面宏观检验结果。 ⑭焊接工艺评定的结论。
2016/3/5
4
质量标准
2016/3/5
5
质量标准
国内标准
《焊接质量要求 金属材料的熔化焊—第1部分：选择及使 用指南》(GB/T12467.1－1998) 《焊接质量要求 金属材料的熔化焊—第2部分：完整质量 要求》(GB/T12467.2－1998) 《焊接质量要求 金属材料的熔化焊—第3部分：一般质量 要求》(GB/T12467.3－1998) 《焊接质量要求 金属材料的熔化焊—第3部分：基本质量 要求》(GB/T12467.4－1998) 《焊接质量保证 钢熔化焊接头的要求和缺陷分级》 (GB/T12469－1990) 《钢熔化焊焊工资格考核方法》(GB/T15169－1994) 《钢制件熔化焊工艺评定》(JB/T6963－1993)
2016/3/5 20
焊接工艺评定规则
焊接工艺评定JB4708-2000
表3-7 适用于焊件厚度的有效范围
母材
焊缝金属
最小值 最大值 最小值
最大值
埋弧焊
15
40
不限
40
焊条电弧焊 15ຫໍສະໝຸດ 40不限20
氩弧焊
15
40
不限
10
（2）焊缝形式
焊接接头形式包括：对接接头、T形接头、十字接头、搭接接头、 角接接头、锁底接头、端接接头等。
焊缝形式有：对接焊缝、角焊缝、端接焊缝等。
对接接头 对接焊缝
第二节 焊接工艺评定的规则
制定焊接工艺评定规则的目的：
防止漏评； 尽量减少不必要的评定。
以钢制压力容器为例，在标准中作了以下规定：
一、对须评焊缝的规定
钢制压力容器中有五种焊缝必须评定： 1、受压元件焊缝；
受压元件包括：封头（或端盖）、筒体、人孔盖、 人孔法兰、人孔接管、开孔补强圈、球罐的球壳板等。 2、与受压元件相焊的焊缝； 3、熔入永久焊缝内的定位焊缝 4、受压元件母材表面的堆焊、 补焊； 5、上述焊缝的返修焊缝。
标准号___________钢 号____________与标准号_____________钢 号________________相焊
厚度范围：
母材：对接焊缝______________________角焊缝___________________
管子直径、壁厚范围：对接焊缝________________________角焊缝__________________________
试件母材厚度 T
适用于焊件母材厚度的有效范围
最小值
最大值
适用于焊件焊缝金属厚度的有效 范围
最小值
最大值
T＜1.5
T
焊接工艺评定程序
生产中,焊接工艺评定工作通常按图2-1所示的程序进行一、编制焊接工艺指导书由施工单位的焊接工程技术人员根据产品结构、图样和技术条件，通过金属焊接性试验或查阅有关焊接性能的技术资料，以及根据经验拟定焊接工艺，并编制出焊接工艺指导书（WPS），原则上讲，对于任何一个产品在采用新材料、新工艺或新结构之前，均需做焊接性试验，但具体到某个制造单位，是否一定要做焊接性试验，应根据具体情况而定，对强度较低、刚性不大的材料，可借鉴外单位的试验；即使强度不太低的材料，如果掌握了详尽的有关焊接性能试验报告，对其又确信无疑，或者有关标准和规范已经对该材料作了详尽的阐述或规定时，可不必重新进行试验（即焊接性能具有“可输入性”）。
但是，当用首次应用的材料或新材料，而又没有详尽的试验报告，或对已有的报告有怀疑或不尽清楚时，就应进行焊接性试验。
为了避免重复或者漏评，应统计产品中所有焊接接头的类型及各项有关数据，如材质、板厚、焊接位置、焊接方法、管子直径与壁厚等，进行分类归纳，确定出应进行焊接工艺评定的焊接接头类型。
每一种类型的焊接接头均需编制一份焊接工艺指导书。
焊接工艺指导书应包括以下内容：①焊接工艺指导书的编号和日期。
②相应的焊接工艺评定报告的编号。
③焊接方法及自动化程度。
④焊接接头形式，有无焊接衬垫及其材料牌号。
⑤用简图表明被焊工件的坡口、间隙、焊道分布和顺序。
⑥母材的钢号、分类号。
⑦母材、焊缝金属的厚度范围，以及管子的直径范围。
⑧焊接材料的类型、规格和熔敷金属的化学成分。
⑨焊接位置，立焊的焊接方向。
⑩焊接预热温度，最高层间温度和焊后热处理规范等。
?每层焊缝的焊接方法、焊接材料的牌号和规格、焊接电流种类、极性和焊接电流范围、电弧电压范围、焊接速度范围、导电嘴至工件的距离、喷嘴尺寸及喷嘴与工件的角度、保护气体种类、气体垫和尾部气体保护的成分和流量、施焊技术、焊条有无摆动、摆动方法、清根方法和有无锤击等。
?焊接设备及所用仪表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章、焊接工艺评定的一般程序
生产中,焊接工艺评定工作通常按图2-1所示的程序进行
一、编制焊接工艺指导书
由施工单位的焊接工程技术人员根据产品结构、图样和技术条件，通过金属焊接性试验或查阅有关焊接性能的技术资料，以及根据经验拟定焊接工艺，并编制出焊接工艺指导书（WPS），原则上讲，对于任何一个产品在采用新材料、新工艺或新结构之前，均需做焊接性试验，但具体到某个制造单位，是否一定要做焊接性试验，应根据具体情况而定，对强度较低、刚性不大的材料，可借鉴外单位的试验；即使强度不太低的材料，如果掌握了详尽的有关焊接性能试验报告，对其又确信无疑，或者有关标准和规范已经对该材料作了详尽的阐述或规定时，可不必重新进行试验（即焊接性能具有“可输入性”）。
但是，当用首次应用的材料或新材料，而又没有详尽的试验报告，或对已有的报告有怀疑或不尽清楚时，就应进行焊接性试验。
为了避免重复或者漏评，应统计产品中所有焊接接头的类型及各项有关数据，如材质、板厚、焊接位置、焊接方法、管子直径与壁厚等，进行分类归纳，确定出应进行焊接工艺评定的焊接接头类型。
每一种类型的焊接接头均需编制一份焊接工艺指导书。
焊接工艺指导书应包括以下内容：
①焊接工艺指导书的编号和日期。
②相应的焊接工艺评定报告的编号。
③焊接方法及自动化程度。
④焊接接头形式，有无焊接衬垫及其材料牌号。
⑤用简图表明被焊工件的坡口、间隙、焊道分布和顺序。
⑥母材的钢号、分类号。
⑦母材、焊缝金属的厚度范围，以及管子的直径范围。
⑧焊接材料的类型、规格和熔敷金属的化学成分。
⑨焊接位置，立焊的焊接方向。
⑩焊接预热温度，最高层间温度和焊后热处理规范等。
⑪每层焊缝的焊接方法、焊接材料的牌号和规格、焊接电流种类、极性和焊接电流范围、电弧电压范围、焊接速度范围、导电嘴至工件的距离、喷嘴尺寸及喷嘴与工件的角度、保护气体种类、气体垫和尾部气体保护的成分和流量、施焊技术、焊条有无摆动、摆动方法、清根方法和有无锤击等。
⑫焊接设备及所用仪表。
⑬编制人和审批人的签名，日期等。
为方便起见，可根据焊接工艺评定所涉及的内容自行设计表格，也可采用JB4708-92标准中推荐的表格。
本卷第六章表6-2就是采用JB4708-92标准推荐的表格，所编制的焊接工艺指导书。
二、施焊试件
焊接工艺指导书经有关人员审核，批准以后下达到焊接试验室，由焊接试验室进行焊接工艺评定的准备工作，这主要包括准备试件、焊接材料和焊接设备等。
要求试件的材质，焊接材料必须符合相应的标准；施焊的人员必须是本单位焊工，其操作技能必须熟练（不一定非持证不可），要求焊接设备和仪表应处于正常工作状态。
具备了以上条件以后，由焊工按照焊接工艺指导书规定的焊接工艺条件焊接试件。
如果有焊后热处理要求时，焊后随即进行热处理。
在焊接过程中应有专人做好实焊记录。
三、理化试验
试件焊完以后，交理化试验室进行有关项目的检测试验。
首先，进行焊缝外观检验和无损检测，其次，按照焊接工艺评定标准的规定制备力学性能试验，金相试验的试样。
力学性能试样一般包括拉伸试样，弯曲（面弯、背弯、侧弯）试样和冲击试样。
力学性能试验和金相试验都要按照标准的有关规定进行。
对试验结果要填写相应的试验报告。
此外，对于耐蚀层堆焊试件，还要进行渗透检测，化学分析等试验。
四，编制焊接工艺评定报告
焊接工艺评定报告（PQR）是按技术标准的规定，通过焊接试件和检验试样评定焊接工艺后，将焊接工艺因素和试验记录整理成的综合性报告。
它是制定焊接工艺规程的依据。
焊接工艺评定报告一般包括以下内容：
①焊接工艺评定报告编号和日期。
②相应的焊接工艺指导书的编号。
③焊接方法。
④焊接接头形式。
⑤工艺试件母材的钢号，分类号，厚度，直径，质量证明书号和复验报告编号。
⑥焊接材料的牌号，类型，直径，质量证明书号。
⑦焊接位置。
⑧实际环境温度，相对湿度。
⑨预热温度，层间温度。
⑩焊后热处理温度和保温时间。
⑪每条焊道实际的焊接工艺参数和施焊技术。
⑫焊接接头外观和无损检测的结果。
⑬焊接接头的拉伸，弯曲，冲击韧度的试验报告编号，金相试验报告编号、试验方法的标准和试验结果、角焊缝断面宏观检验结果。
⑭焊接工艺评定的结论。
⑮焊工姓名和钢印号。
⑯试验人员和报告审批人的签字和日期。
为方便起见、焊接工艺评定报告一般也设计成表格形式。
表3-7是按JB4708-92标准推荐的表格、编制的焊接工艺评定报告。
五、编制焊接工艺规程
焊接工艺评定合格后，焊接工艺评定报告经施焊单位负责人审批后，即可作为制定焊接工艺规程的依据和证明材料，由焊接工艺人员根据焊接工艺评定报告，并结合实际的生产条件编制出焊接工艺规程。
经审批后、焊接工艺规程以焊接工艺卡的形式，下达到焊接车间用以指导产品焊接。
但是、对于某些重要产品，例如要求质量等级较高的加氢裂化反应器等，还要通过产品模拟件的复核验证后，才能最终确定焊接工艺规程。
焊接工艺评定报告中的工艺参数是试验记录值，焊接工艺规程中的工艺参数不一定要与其相一致，只要线能量不小于工艺评定的即可，不过当对工件有冲击韧度的要求时，其线能量要与试件的线能量相当。
对于评定试验中不合格的项目，应分析原因、提出改进措施、修改焊接工艺指导书、重新进行评定。
最后，应将评定合格的焊接工艺指导书、焊接工艺评定报告、施焊记录、各项检测试验报告和母材、焊接材料的质量证明书等资料，装订成册、存档保存，以备使用。
试件、试样，从理论上讲没有必要保留，但在压力容器的取证（制造许可证）、监检和换证的工作中，为了防止制造单位弄虚作假，各地区或各部门，可根据本地区或本部门的实际情况规定是否保留和保留多久。
一项评定合格的焊接工艺可以使用多久呢？对压力容器制造单位来讲，如果长期从事压力容器的制造，并按规定的期限换证，评定合格的焊接工艺在本单位可以长期使用。
如果由于种种原因证被吊销了，或者到了该换证的时候没有申请换证，或者没有通过换证审查，而以后由于需要又重新取了证时，那么以前评定合格的焊接工艺，就不能再使用了，应重新评定。
近些年来、国内将计算机应用于焊接工艺评定管理工作有很大进展。
一些单位建立了焊接工艺评定报告的数据库和专家系统，可以完成数据记录的浏览、追加、删除、修改和查询工作，同时，能够判断新的焊接工艺是否需要重新评定这给焊接工艺评定工作带来了很大方便。
