太原理工大学机械制造装备设计_试卷及答案第3套
(完整版),机械制造装备设计试卷及答案第03套,推荐文档
之间的关系式。
试求：（1）拟定结构式；（2）确定传动级数
（3）按表查出标准转速数列（4）画转速图（共计20分）
试题答案（编号：003）
一一填空题（计20 每空1分）
1.运动精度、定位精度
2.加工稳定性、耐用度
3.上料、卸料
4.质量、成本
5.齿轮机床、螺纹机床
6.电子束、离子束
7.创新设计、模块化设计
8.技术设计、工艺设计9.尺寸参数、动力参数10.商平化设计、工艺化设计
二．选择题（计10分每小题1分）
1B 2C 3A 4B 5A 6A 7A 8A 9A 10B
三．判断题（计10分每小题1分）
1 ×2√3√4×5√ 6 ×7√8×9 ×10×
四．简答题（计30分每小题6分）
1.试述根据什么原则，选择支承件的截面形状，摇臂钻床摇臂的截面为何种形状？为什么为该形状？(6分)
3.答
1）无论是方形、圆形、矩形，空心截面的刚度都比实心的大同样同样截面形状和面积，外形尺寸大，而壁薄的截面比外形尺寸小的而壁厚的截面，抗弯刚度与抗扭刚度高。
(2分)
2）圆形截面抗扭刚度比方形的好，而抗弯矩小。
（1分）
3)封闭界面远比开口截面的刚度高，特别是抗扭刚度。
（1分）。
《机械制造装备设计》期末试题及答案
页眉内容《机械制造装备设计》模拟试题1答案一、简答题（每题3分，共12分）1. 能将几个多轴箱安装在转塔回转工作台上，使每个多轴箱依次转动到加工位置对工件进行加工的组合机床。
2. 利用刀齿的轮廓与工件最终加工表面形状相似，切削齿高度向后递增，工件的余量被一层一层地切去，由最后一个刀齿切出所要求的尺寸，经校准齿修光达到预定的加工精度的拉削。
3. 机床夹具是机械加工中用来确定加工工件的正确位置，并使工件固定，以承受切削力，便于接受加工的工艺装备。
4. 指机床上，工件安装基面至机床底面的垂直距离。
二、填空题（每空1分，共16分）1. 夹具、模具、刀具、量具2. 被加工零件工序图、加工示意图、机床联系尺寸图、机床生产率卡。
3. 锯齿头支承钉、一组支承板、可胀心轴、定位销4. 保护压板和避免螺栓弯曲，直接压紧工件，支承压板，卸料工件时托住压板。
三、问答题（12分）见教材四、问答题（15分）1. 夹具与机床连接时使夹具定位表面相对机床主轴（或刀具）、机床运动导轨有准确的位置和方向的过程称为夹具的对定。
2．夹具的对定包括三个方面：一是夹具在机床上的定位，即夹具对切削成形运动的定位；二是夹具的对刀，即夹具对刀具的对准；三是分度和转位定位，即夹具对加工位置的定位。
3．使用夹具加工工件时，只有首先保证夹具在机床上的对定要求，其对定误差要小于工件的允许误差，才能使工件在夹具中相对刀具及成形运动处于正确位置，即夹具定位。
从而保证工件的加工尺寸精度和相互位置加工精度。
五、问答题（15分）见教材六、设计题（15分）1. 计算公比φ 已知：1001120=R ，Z=8 . 根据 1-=Z R ϕ, 则719.11lg 1lg lg =-=Z R ϕ, 即：φ=1.41 2．确定传动组、传动副和扩大顺序根据传动组和传动副拟定原则，可选方案有：① Z=4ⅹ2； ② Z=2ⅹ4；③ Z=2ⅹ2ⅹ2在方案①，②中，可减少一根轴，但有一个传动组内有四个传动副，增加传动轴轴向长度，所以选择方案③：Z=2ⅹ2ⅹ2根据前疏后密原则，选择结构式为： 8=21ⅹ22ⅹ243. 转速图绘制设计① 主轴各级转速为：100，140，200，280，400，560，800，1120 r/min② 确定定比传动比：取轴Ⅰ的转速值为800r/min ，则电机轴与轴 的传动比为：8.1114408000==i ③ 确定各变速组最小传动比从转速点800 r/min 到100r/min 共有6格，三个变速组的最小传动线平均下降两格，按照前缓后急的原则，第二变速组最小传动线下降2格；第一变速组最小传动线下降2-1=1格；第三变速组最小传动线下降2+1=3格。
[VIP专享]机械设计基础 试卷 太原理工
![[VIP专享]机械设计基础 试卷 太原理工](https://img.taocdn.com/s3/m/95760cbd4afe04a1b071de89.png)
《机械设计》课程考试样卷（三）得分一、填空题(每空1分共24分)1.螺纹的公称直径是指螺纹的径，螺纹的升角是指螺纹径处的升角。
螺旋的自锁条件为。
2、三角形螺纹的牙型角α＝，适用于，而梯形螺纹的牙型角α＝，适用于。
3、螺纹联接防松，按其防松原理可分为防松、防松和防松。
4、选择普通平键时，键的截面尺寸(b×h)是根据查标准来确定的,普通平键的工作面是。
5、带传动的传动比不宜过大，若传动比过大将使，从而使带的有效拉力值减小。
6、链传动瞬时传动比是，其平均传动比是。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力，材料的许用接触应力，工作中产生的齿根弯曲应力，材料的许用弯曲应力。
8、直齿圆柱齿轮作接触强度计算时取处的接触应力为计算依据，其载荷由一对轮齿承担。
9、对非液体摩擦滑动轴承，为防止轴承过度磨损，应校核，为防止轴承温升过高产生胶合,应校核。
10、挠性联抽器按是否具行弹性元件分为挠性联轴器和挠性联轴器两大类。
得分二、单项选择题(每选项1分,共10分)1.采用螺纹联接时,若被联接件之—厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用。
A螺栓联接； B双头螺柱联接； C螺钉联接。
2.螺纹副在摩擦系数一定时,螺纹的牙型角越大,则。
A. 当量摩擦系数越小，自锁性能越好；B．当量摩擦系数越小，自锁性能越差；C. 当量摩擦系数越大，自锁性能越差；D.当量摩擦系数越大，自锁性能越好；3、当键联接强度不足时可采用双键。
使用两个平键时要求键布置。
(1分)A 在同—直线上; B相隔900 ; C．相隔1200； D相隔18004、普通平键联接强度校核的内容主要是。
A.校核键侧面的挤压强度;B.校核键的剪切强度；C.AB两者均需校核；D．校核磨损。
5、选取V带型号，主要取决于。
A．带的线速度 B．带的紧边拉力C．带的有效拉力 D．带传递的功率和小带轮转速6、为了限制链传动的动载荷，在节距p和小链轮齿数z1一定时,．应该限制。
机械制造装备设计作业题及答案
1-1.机床应满足哪些基本要求？何谓人机关系？答：机床应满足的要求：（1）工艺范围：是指机床适应不同生产要求的能力。
它包括可加工的零件类型、形状和尺寸范围，能完成的工序种类等。
（2）加工精度：是指被加工工件表面的形状、位置、尺寸的准确度、表面的粗糙程度。
机床的精度分为三级：普通精度机床、精密机床、高精度机床。
（3）生产率和自动化：机床的生产率是指机床在单位时间内所能加工的工件数量。
机床的自动化分为大批量生产自动化和单件、小批量生产自动化。
（4）可靠性：是指机床在整个使用寿命期间完成规定功能的能力。
它是一项重要的技术经济指标。
人机关系：机床能符合人的生理和心理特征，实现人机环境高度协调统一，为操作者创造一个安全、舒适、可靠、高效的工作条件；能减轻操作者精神紧张和身体疲劳。
1-2.机床设计的内容和步骤是什么？答：一、总体设计：a.掌握机床的设计依据；b.工艺分析；c.总体布局；d.确定主要的技术参数；二、技术设计：根据已确定的主要技术参数设计机床的运动系统，画出传动系统图；三、零件设计及资料编写；四、样机试制和试验鉴定：零件设计完成后，应进行样机试制，样机试制后，进行空车试运转。
1-4.机床分配运动的原则是什么？传动形式如何选择？答：机床分配运动的原则：（1）将运动分配给质量小的零部件；（2）运动分配应有利于提高工件的加工精度；（3）运动分配应有利于提高运动部件的刚度；（4）运动分配应视工件形状而定。
传动形式如何选择：机床传动的形式有机械传动、液压传动等。
机械传动靠滑移齿轮变速，变速级数一般少于30级，传动功率大，变速范围较广，传动比准确，工作可靠，广泛用于通用机床中，尤其是中小型机床中。
缺点是有相对转速损失，工作中不能变速。
液压无极变速传动平稳，运动换向冲击小，易于实现直线运动，适用于刨床、拉床、大型矩台平面磨床等机床的主运动中。
机床进给运动的传动多采用机械传动或液压无极传动。
数控机床进给运动采用伺服电动机——齿轮传动——滚珠丝杠副传动。
机械制造装备设计考试题与答案附加复习重点
机械制造装备设计考试题及答案闭卷（A卷）（考试时间120分钟）学院：专业：姓名：学号：一．填空题（共30分，每空1分）1.机械制造装备创新设计的步骤可划分为产品规划、方案设计、技术设计和工艺设计等四个阶段。
P172.可靠性预测是对新产品设计的可靠性水平进行评估，计算出产品或其零部件可能达到的可靠性指标。
P383.机床的柔性包括空间上的柔性和时间上的柔性。
P574.变速组的级比是指主动轴上同一点传往从动轴相邻两传动线的比值。
P92 5.机床控制系统可分为时间控制、程序控制、数字控制、误差补偿控制和自适应控制。
P1296.支承件的主要功能是保证机床各零部件之间的相互位置和相对运动精度。
P1617.机器人的机械结构类型特征，用它的结构坐标形式和自由度数表示。
P223 8.伺服电动机驱动单元一般由伺服电动机、传感器、减速器和制动器组成。
P2389.可调整夹具的调整方式可分为调节式、更换式、综合式和组合式。
P307 10.铣床夹具可分为直线进给式、圆周进给式和仿形进给式三类。
P321 二．判断题（共10分，每题1分）1.采用分支传动方式除了能较大地减小变速范围外，还具有缩短高速传动路线、提高传动效率、减少噪声的优点。
P99 （×）2.钢板焊接结构的缺点是钢板材料内摩擦阻尼约为铸铁的1/3。
P166 （√）3.机器人对灵活性要求很高，其刚度、精度相对较低。
P218 （√）4.在工业机器人中常柔软且拉伸变形大的钢带传递运动。
P237 （×） 5. 机器人手臂的结构随其机械结构类型和驱动系统类型的不同而有很大差别。
P241 （√）6. 调节式可调整夹具适用于位置精度高的场合。
P308 （×）7. 在OXYZ 坐标系中，物体有三个自由度。
P275 （×）8. 组合夹具特别适用于单件、小批量生产，以及新产品试制。
P311 （√）9. 带式传送机的输送能力大、运距大，可输送的物料品种多，结构比较简单，营运费用较低。

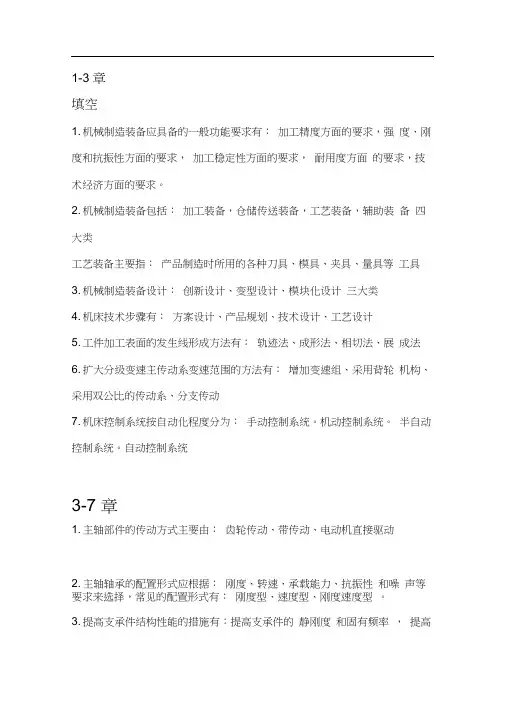

机械制造装备设计第三版的考题
1-3 章填空1. 机械制造装备应具备的一般功能要求有：加工精度方面的要求，强度、刚度和抗振性方面的要求，加工稳定性方面的要求，耐用度方面的要求，技术经济方面的要求。
2. 机械制造装备包括：加工装备，仓储传送装备，工艺装备，辅助装备四大类工艺装备主要指：产品制造时所用的各种刀具、模具、夹具、量具等工具3. 机械制造装备设计：创新设计、变型设计、模块化设计三大类4. 机床技术步骤有：方案设计、产品规划、技术设计、工艺设计5. 工件加工表面的发生线形成方法有：轨迹法、成形法、相切法、展成法6. 扩大分级变速主传动系变速范围的方法有：增加变速组、采用背轮机构、采用双公比的传动系、分支传动7. 机床控制系统按自动化程度分为：手动控制系统。
机动控制系统。
半自动控制系统。
自动控制系统3-7 章1. 主轴部件的传动方式主要由：齿轮传动、带传动、电动机直接驱动2. 主轴轴承的配置形式应根据：刚度、转速、承载能力、抗振性和噪声等要求来选择，常见的配置形式有：刚度型、速度型、刚度速度型。
3. 提高支承件结构性能的措施有：提高支承件的静刚度和固有频率，提高动态特性，提高热稳定性4. 机床支承件的形状基本上课分有：箱型类、板块类和梁类这三大类5. 直线运动导轨的界面形状有：矩形、三角形、燕尾形、圆柱形导轨；回转运动导轨的界面形状有：平面环形、锥面环形、双锥面导轨。
6. 常用调整导轨间隙的元件有：压板、镶条7. 工业机器人由：操作机、驱动单元、控制装置三部分组成8..工业机器人总体方案设计包括：运动功能方案设计、传动系统方案设计、结构布局方案设计、参数设计、控制系统方案设计、总体方案评价六个方面9. 机床夹具夹紧力的方向应有利于工件的准确定位，而不是破坏定位，一般要求主夹紧力垂直于第一定位基准面，应与工件刚度高方向一致，以利于减小工件的变形，应尽可能与切削力、重力方向一致，有利于减少夹紧力10. 常用夹紧机构有：斜楔夹紧机构、螺旋夹紧机构、偏心夹紧机构；常用夹紧机构的其他夹紧机构有：定心夹紧机构、铰链夹紧机构、联动夹紧机构；夹紧机构的动力装置有气动、液压气-液联合夹紧装置；其他动力装置有真空、电磁等的夹紧装置11. 钻套夹具中的钻套有：固定钻套可换钻套快换钻套特殊钻套四种12. 可调整夹具的调整方式有调节式更换式综合式组合式13. 现代物流系统的主要特点：采用自动化物流装备，运用现代科学技术和方法，进行设计和管理垂直式的基本构成由：管理层控制层执行层三大部分组成14. 机械加工生产线由：加工装备工艺装备输送装备辅助装备和控制系统组成二.名词解释1. 工业工程2.金属切削机床3.可靠性4.成形运动5.分离式运动6. 无级变速7.时间控制8.接触角9.过定位10.欠定位11.集中式传动1. 工业工程（P9）2. 金属切削机床（P11）3. 可靠性（P37 或者P59）4. 成形运动（P65）5. 分离式运动（P90）6. 无级变速（P109）7. 时间控制（P129）8. 接触角（P149）9. 过定位（P279）10. 欠定位（P279）11. 集中式传动（未找到）三.简答题（** 表示重点看）1. 机床总体设计包括哪几个方面？61①工艺范围②运行模式③生产率④性能指标⑤主要参数⑥驱动方式⑦成本及生产周期2. 什么是爬行现象？有何危害？如何防止**74 爬行现象：在低速运用时产生的运动不平稳性危害：影响机床的定位精度、工件的加工精度和表面粗糙度防止措施：在设计低速运动部件时，应减少静、动摩擦系数之差，提高传动机构的刚度和降低移动件的质量等3. 试写出卧式车床和立式升降台铣床的运动功能分配式？**68-70 车床W∕C p'Z f,X f∕T铣床W/X f,Y fZf ∙C p∕T4. 什么是主传动系的集中传动方式？简述其特点**89 集中传动方式：主传动系的全部传动和变速机构集中装在同一个主轴箱内特点：结构紧凑，便于实现集中操纵，安装调整方便5. 简述进给传动系统设计满足的基本要求？1181）具有足够的静刚度和动刚度2）良好的快速响应性3）抗振性好4）足够宽的调速范围5）进给系统的传动精度和定位精度高6）结构简单，加工和装配工艺性好6. 进给传动系统设计特点与主传动系设计相比有哪些不同？**118**93进给：1.进给传动是恒转矩传动2.各传动件的计算转速是其最高转速3.转速图前疏后密结构4.进给传动的1/5=<n<=2.8 Rn,<=14主传动：1.主传动是恒功率2.计算转速为其传递全部功率的最低转速3.转速图前密后疏机构4.主传动的1/4=<n<=2（2.5） Rn<=8（10）7. 机床控制系统应满足的要求？1281. 节省辅助时间2.缩短加工时间3.提高劳动生产率4.提高机床的使用率3-7 章1. 普通机床主轴课选用什么材料？如何进行热处理？**147 答：选用中碳钢（如45 钢），调质处理后，主轴一些重要部位进行局部高频感应加热淬火，以提高其耐磨性。
机械制造装备设计试卷(十套带答案)
概念1、机床运动功能式答：表示机床的运动的个数、形式、功能及排列顺序。
床运动功能2、爬行答;当运动部件低速运动时，主动件匀速运动，从动件跳跃运动，这种不平稳的运动称为爬行。
3、柔性制造系统答：1）是一个以网络为基础，面对车间的开方式集成制造系统。
拥有CAD、数控编程、工夹具管理、质量管理、数据采集等功能，可根据制造任务与生产环境的变化，迅速调整，以适应多品种、中想批生产。
4、级比和级比指数答:指主动轴转速数列公比称为级比。
级比的指数，称为级比指数。
5、模块化设计答：在对产品进行功能分析的基础上，划分并设计出一系列通用模块，根据市场需要，对模块选择组合，可构成不同功能、不同规格的变形产品。
6、工业机器人位姿是指机器人末端执行器的位置坐标。
其姿态是指末端执行器的三个转动角度。
7、定位误差：加工工序基准，在加工方向上的，最大位置变动量。
8、机械制造系统中的物流答：原料进厂经储存、加工、装配、包装、出厂全过程的每一个环节的移动和储存，称为生产物流。
9、生产线节拍：指在连续完成相同的两个产品，之间的间隔时间称为生产节拍。
即完成一个产品平均时间。
10、机器人自由度工业机器人的自由度与姿态：自由度，是指机器人末端执行器的三个移动自由度，。
其姿态是指末端执行器的三个转动自由度。
《机械制造装备设计》试卷01一.选择题1.称为机器人的机械本体,也称为主体的是 ( D )A手臂 B.末端执行器 C.机座 D.操作机2.机床传动系统各末端执行件之间的运动协调性,和均匀性精度,称为（ C ）A.几何精度. B.运动静度, C.传动静度. D.定位精度.3.要求导轨导向性好,导轨面磨损时,动导轨会自动下沉,自动补偿磨损量,应选 ( B ).A.矩形导轨 B,三角形导轨 C.燕尾形导轨. D.圆柱形轨4.机床主运动空转时，由于传动件摩檫，搅拌，空气阻力等，使电动机消耗的部分功率，称为 （ C ）。
A ．切削功率B 。
机械摩檫耗损功率C 。
机械制造装备设计期末考试题库及答案52页word文档
1、机床的尺寸参数是指在机床上所能加工的工件最大尺寸。
（×）2、机床的空载功率是指切削力引起的传动件摩擦功率。
（×）3、设计大型机床的分级变速主传动系统时，应选用较小的公比φ。
（√）4、双列短圆柱滚子轴承只能承受较小的轴向力。
（×）5、在相同截面积时，方形截面抗弯能力强；圆形截面抗扭能力强。
（√）6、传动原理图表示动力源与执行件、各执行件之间的运动及传动关系。
（√）7、主轴的转速数列是等差数列。
（×）8、采用圆锥滚子轴承时，必须两端固定。
（√）9、滚柱式滚动导轨比滚珠式滚动导轨的承载力小。
（×）10、铸造支承件要进行时效处理。
（√）11、导轨的功用是支承并引导运动部件沿一定的轨迹运动。
（√）12、选择主轴材料的主要依据不是材料的机械强度。
（√）13、用作支承件时，铸铁比钢材的抗振性好。
（√）14、滚动导轨的低速运动平稳性比滑动导轨好。
（√）15、圆形截面的滑动导轨不用调整侧面间隙。
（√）16、钢材焊接的支承件要进行时效处理。
（√）17、直线运动的进给传动是恒转矩载荷。
（∨）18、直线运动的进给传动是恒功率载荷。
（×）19、变速箱内传动轴的布置按空间三角形分布。
（∨）20、变速箱内传动轴的布置按空间正方形分布。
（×）21、滑移齿轮机构中，必须当一对齿轮副完全脱离啮合后，另一对齿轮才能进入啮合。
（∨）22、滑移齿轮一般应装在主动轴上。
（∨）23、滑移齿轮一般应装在从动轴上。
（×）24、如传动件的传动比小于1，则该传动件的转角误差在传动中被缩小。
（∨）25、如传动件的传动比小于1，则该传动件的转角误差在传动中被放大。
（×）26、如传动件的传动比大于1，则该传动件的转角误差在传动中被放大。
27、如传动件的传动比大于1，则该传动件的转角误差在传动中被缩小。
（×）28、机床在额定载荷下切削时，主轴组件抵抗变形的能力，称为动态刚度。
机械制造装备设计课后答案 第3版 关慧贞
1-1 为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。
装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。
1-2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求？为什么？柔性化精密化自动化机电一体化节材节能符合工业工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。
其柔性表现在哪里？柔性化有俩重含义：产品机构柔性化和功能柔性化。
数控机床、柔性制造单元或系统具有较高的功能柔性化程度。
在柔性制造系统中，不同工件可以同时上线，实现混流加工。
组合机床其柔性表现在机床可进行调整以满足不同工件的加工。
1-7 对机械制造装备如何进行分类？加工装备：采用机械制造方法制造机器零件的机床。
工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。
仓储运输装备：各级仓库、物料传送、机床上下料等设备。
辅助装备：清洗机和排屑装置等设备。
1-9 机械制造装备设计有哪些类型？他们的本质区别是什么？类型：创新设计、变型设计和模块设计1-12 哪些产品宜采用系列化设计方法？为什么？有哪些优缺点?系列化设计方法是在设计的某一类产品中，选择功能、结构和尺寸等方面较典型产品为基型，运用结构典型化、零部件通用化、标准化的原则，设计出其他各种尺寸参数的产品，构成产品的基型系列。
优点：1）用较少品种规格的产品满足市场较大范围的需求。
2）可以减少设计工作量，提高设计质量，减少产品开发的风险，缩短产品的研制周期。
3）可以压缩工艺装备的数量和种类，有助于缩短产品的研制周期，降低生产成本。
4）零备件的种类少，系列中的产品结构相似，便于进行产品的维修，改善售后服务质量。
5）为开展变型设计提供技术基础缺点：用户只能在系类型谱内有限的品种规格中选择所需的产品，选到的产品，一方面其性能参数和功能特性不一定最符合用户的需求。
机械制造装备设计考试题(附答案)
机械制造装备设计考试题（附答案）一、判断题（每题2分，共20分）1. 机械设计的主要任务是根据使用条件、工作性能、经济性等要求，确定机械结构的形状、大小和材料。
（）2. 机械制造装备设计只需考虑产品的生产效率，不需要考虑生产成本。
（）3. 机械设计中的强度计算只需考虑静强度，不需要考虑动强度。
（）4. 机械传动中，齿轮传动的传动比精度最高。
（）5. 滚动轴承的寿命主要取决于润滑条件。
（）6. 数控机床的数控系统可以实现自动化、精确的加工过程控制。
（）7. 焊接设备的设计只需考虑焊接工艺的要求，不需要考虑操作便利性。
（）8. 气压传动系统中，气源装置的作用是提供稳定、干净、干燥的压缩空气。
（）9. 液压系统中，液压油的作用不仅是传递压力和动力，还有冷却、密封和润滑作用。
（）10. 机械制造装备设计应遵循安全、环保、经济、可靠的原则。
（）二、选择题（每题2分，共20分）1. 下列哪种材料具有较高的强度和韧性？（）A. 铝B. 铜C. 钢D. 塑料2. 下列哪种传动方式具有较高的传动效率？（）A. 齿轮传动B. 皮带传动C. 链传动D. 蜗轮传动3. 下列哪种数控系统可以实现加工过程的自动化控制？（）A. 开环数控系统B. 闭环数控系统C. 混合数控系统 D. 经济型数控系统4. 下列哪种焊接方法适用于厚度较大的金属板材？（）A. 气体保护焊B. 电弧焊C. 激光焊D. 电阻焊5. 下列哪种液压泵适用于高压、大流量的液压系统？（）A. 齿轮泵B. 叶片泵C. 柱塞泵D. 螺杆泵三、填空题（每题2分，共20分）1. 机械设计中的_____计算是为了确保机械零件在正常工作条件下不发生破坏。
2. 机械制造装备设计应遵循的四大原则是：安全、_____、经济、可靠。
3. 数控机床的数控系统可以实现加工过程的自动化、精确控制，其核心部分是_____。
4. 焊接设备的设计需考虑焊接工艺的要求、操作_____以及设备的经济性。
机械制造装备设计考试题(附答案)
机械制造装备设计考试题（附答案）一、填空题（每题2分，共20分）1. 机械设计过程中，设计方案的制定是______阶段的工作。
A. 方案设计B. 初步设计C. 详细设计D. 设计评审答案：A2. 在机械传动中，______具有传动平稳、噪声小、传动效率高的特点。
A. 齿轮传动B. 链传动C. 皮带传动D. 蜗轮传动答案：A3. 下列哪种材料属于高强度钢______。
A. Q235B. 45#钢C. 304不锈钢D. 工具钢答案：B4. 机床上，用以确定工件位置和加工位置的装置称为______。
A. 夹具B. 刀具C. 导轨D. 附件答案：A5. 数控机床的数控系统中的核心部分是______。
A. 数控装置B. 驱动装置C. 检测装置D. 控制装置答案：A6. 下列哪种加工方法不属于机械加工______。
A. 铸造B. 焊接C. 切削D. 热处理答案：D7. 下列哪种机构属于执行机构______。
A. 发动机B. 传动装置C. 操纵装置D. 测量装置答案：C8. 下列哪种材料属于难加工材料______。
A. 碳钢B. 不锈钢C. 铝及铝合金D. 铜及铜合金答案：B9. 机床上，用以保证工件加工精度和表面质量的装置是______。
A. 刀具B. 夹具C. 导轨D. 尾座答案：C10. 机械设计中，用以连接两个或多个零件，并具有传递运动和力的作用的装置是______。
A. 轴承B. 联接件C. 传动装置D. 支承件答案：B二、选择题（每题2分，共20分）1. 下列哪种材料具有较高的强度和硬度______。
A. 碳钢B. 不锈钢C. 铝及铝合金D. 铜及铜合金答案：A2. 下列哪种加工方法属于精密加工______。
A. 铸造B. 焊接C. 切削D. 热处理答案：C3. 下列哪种机构属于控制机构______。
A. 发动机B. 传动装置C. 操纵装置D. 测量装置答案：C4. 下列哪种装置属于机床上用以保证加工精度和表面质量的装置______。
机械制造装备设计-试卷及答案汇编
《机械制造装备设计》试卷（闭卷）（试卷编号：06）（考试时间：120分钟 适用机制专业）1题号 一 二 三 四 五 六 七 总分 复核人 分值10 20 28 15 20 7 100得分一、选择题（每题1分，共10分）1.随行夹具的返回型式有上方返回、下方返回和（ ）三种。
（A ）直线通过式； （B ）折线通过式； （C ）水平返回；2.按照工艺范围，机床可分为（ ）、专用机床、专门化机床 （A ）通用机床； （B ）车床； （C ） 数控机床；3.根据数控机床的工作原理，它一般由信息载体、（ ）、伺服 统、机床本体等四部分组成。
（A ）伺服电机； （B ）加工装备； （C ）数控装置；4.仓储设施的型式按其功能分有原材料库、（ ）、在制品库、零部件成品库、维修件和备件库、产成品库、工夹量具等工艺装备库等；（A ）外购件库； （B ）车间级库； （C ）厂级库；5.数控机床电气伺服系统按有无检测和反馈装置分为开环、（ ）和半闭环系统.（A ）电气系统； （B ）闭环； （C ）液压系统； 6.回转运动导轨的截面形状有三种：平面环形、（ ）和双锥 导轨。
得 分 批阅人（A ）平面形； （B ）锥面环形； （C ）三角形； 7.钻模按其结构特点可分为（ ）、回转式钻模、翻转式钻模 盖板式钻模、滑柱式钻模等五种类型。
（A ）固定式钻模； （B ）分离式钻模； （C ）可调式钻模； 8.采用"少品种,大批量”的作法，强调的是“规模效益”.这种制造模式称为 （ ）。
A.“传统模式“B.“精益生产” C ．“敏捷制造“ D 。
”精益—敏捷—柔性9.使用要求相同的部件,另件,按现行的各种标准和规范,进行设计与制造., ,称为. ( ).A.产品系列化.B.结构典型化.C.通用化标准化/ S.另件.通用化 10机床传动系统各末端执行件之间的运动协调性,和均匀性精度,称为( ).A.几何精度.B.运动静度,C.传动静度.D.定位精度. 二．判断题 （20分，每小题2分）1．机械制造装备包括加工装备、机床、仓储输送装备和辅助装备四种，它与制造工艺、方法紧密联系在一起，是机械制造技术的重要载体。
机械制造装备设计试卷及答案(2020年整理).doc
标 准 数 列 表
4
六． 2.在数控机床变速箱中，用调速电机无级调速，试导出变速箱的公
比
等于电机恒功率调速范围 f
检验、包装，直至成品和废料出厂，在仓库、车间、工序之间流 转位、
移动和储存的全过程。（
）
10．机械加工生产线主要由加工装备、工艺装备、输送装备、辅助备
和控制系统组成。
三、简答题（每题 7 分，共 28 分）
.1．简述自动化立体仓库的工作过程？（7 分）
得分 批阅人
2．谐波齿轮减速装置的工作原理及其特点？（7 分）
《机械制造装备设计》试卷（闭卷）（试卷编号：06）
（考试时间：120 分钟 适用机制专业）
业 学
姓
级 班
线
装
专 封
1 题号 20 28 15 20 7
100
得分
一、选择题（每题 1 分，共 10 分）
1.随行夹具的返回型式有上方返回、下方返回和（ 三种。
4.仓储设施的型式按其功能分有原材料库、（
）、在制品库、零部件
成品库、维修件和备件库、产成品库、工夹量具等工艺装备库等；
（A）外购件库； （B）车间级库；
（C）厂级库；
5.数控机床电气伺服系统按有无检测和反馈装置分为开环、（
）
和半闭环系统.
（A）电气系统； （B）闭环；
（C）液压系统；
6.回转运动导轨的截面形状有三种：平面环形、（
）和双锥
导轨。
（A）平面形；
机械设计基础 试卷 太原理工
《机械设计》课程考试样卷（三）一、填空题(每空1分共24分)1.螺纹的公称直径是指螺纹的径，螺纹的升角是指螺纹径处的升角。
螺旋的自锁条件为。
2、三角形螺纹的牙型角α＝，适用于，而梯形螺纹的牙型角α＝，适用于。
3、螺纹联接防松，按其防松原理可分为防松、防松和防松。
4、选择普通平键时，键的截面尺寸(b×h)是根据查标准来确定的,普通平键的工作面是。
5、带传动的传动比不宜过大，若传动比过大将使，从而使带的有效拉力值减小。
6、链传动瞬时传动比是，其平均传动比是。
7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力，材料的许用接触应力，工作中产生的齿根弯曲应力，材料的许用弯曲应力。
8、直齿圆柱齿轮作接触强度计算时取处的接触应力为计算依据，其载荷由一对轮齿承担。
9、对非液体摩擦滑动轴承，为防止轴承过度磨损，应校核，为防止轴承温升过高产生胶合,应校核。
10、挠性联抽器按是否具行弹性元件分为挠性联轴器和挠性联轴器两大类。
二、单项选择题(每选项1分,共10分)1.采用螺纹联接时,若被联接件之—厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用。
A螺栓联接； B双头螺柱联接； C螺钉联接。
2.螺纹副在摩擦系数一定时,螺纹的牙型角越大,则。
A. 当量摩擦系数越小，自锁性能越好；B．当量摩擦系数越小，自锁性能越差；C. 当量摩擦系数越大，自锁性能越差；D.当量摩擦系数越大，自锁性能越好；3、当键联接强度不足时可采用双键。
使用两个平键时要求键布置。
(1分)A 在同—直线上; B相隔900 ; C．相隔1200； D相隔18004、普通平键联接强度校核的内容主要是。
A.校核键侧面的挤压强度;B.校核键的剪切强度；C.AB两者均需校核；D．校核磨损。
5、选取V带型号，主要取决于。
A．带的线速度 B．带的紧边拉力C．带的有效拉力 D．带传递的功率和小带轮转速6、为了限制链传动的动载荷，在节距p和小链轮齿数z1一定时,．应该限制。
机械制造装备设计课后答案__第3版_关慧贞
1-1 为什么说机械制造装备在国民经济发展中起着重要的作用？制造业是国民经济发展的支柱产业，也是科技技术发展的载体及使其转化为规模生产力的工具和桥梁。
装备制造业是一个国家综合制造能力的集中表现，重大装备研制能力是衡量一个国家工业化水平和综合国力的重要标准。
1-2 机械制造装备与其他工业化装备相比，特别强调应满足哪些要求？为什么？柔性化柔性化 精密化精密化 自动化自动化 机电一体化机电一体化 节材节能节材节能 符合工业工程要求符合工业工程要求 符合绿色工程要求符合绿色工程要求1-3 柔性化指的是什么？试分析组合机床、普通机床、数控机床、加工中心和柔性制造系统的柔性化程度。
其柔性表现在哪里？柔性化有俩重含义：产品机构柔性化和功能柔性化。
数控机床、柔性制造单元或系统具有较高的功能柔性化程度。
在柔性制造系统中，不同工件可以同时上线，实现混流加工。
组合机床其柔性表现在机床可进行调整以满足不同工件的加工。
1-7 对机械制造装备如何进行分类？加工装备：采用机械制造方法制造机器零件的机床。
工艺装备：产品制造是用的各种刀具、模具、夹具、量具等工具。
仓储运输装备：各级仓库、物料传送、机床上下料等设备。
辅助装备：清洗机和排屑装置等设备。
1-9 机械制造装备设计有哪些类型？他们的本质区别是什么？类型：创新设计、变型设计和模块设计1-12 哪些产品宜采用系列化设计方法？为什么？有哪些优缺点? 系列化设计方法是在设计的某一类产品中，选择功能、结构和尺寸等方面较典型产品为基型，运用结构典型化、零部件通用化、标准化的原则，设计出其他各种尺寸参数的产品，构成产品的基型系列。
优点：1）用较少品种规格的产品满足市场较大范围的需求。
2）可以减少设计工作量，提高设计质量，减少产品开发的风险，缩短产品的研制周期。
3）可以压缩工艺装备的数量和种类，有助于缩短产品的研制周期，降低生产成本。
4）零备件的种类少，系列中的产品结构相似，便于进行产品的维修，改善售后服务质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《机械制造装备设计》） 试卷（闭卷）（试卷编号：003）（考试时间：120分钟或规定时间, 适用机制专业）1题号一 二 三 四 五 六 七 总分 复核人 分值 20 10 10 30 10 20 100得分一．填空题 ( 每空 1分 共计20分)1.影响机械装备加工精度的主要因素有：几何精度、传动精度、（ ）、（ ）、低速运动平稳性。
2.机械制造装备的一般功能要求有：加工精度、刚度、强度、抗振、（ ）、（ ）、技术经济性。
3.机械制造装备的全自动化是指能自动完成工件的（ ）、加工、和（ ）的生产过程。
4.绿色产品设计是在充分考虑产品功能、()、( )和开发周期的同时，应对环境影响最小，对资源利用率最高。
5.金属切削机床，按加工原理不同可分为：车床、钻床、镗床、磨床、( )、( )、铣床、刨床、拉床、特种机床及其它机床。
6.特种加工技床有：电加工机床、超声波加工机床、激光加工机床、( )加工机床、( )加工机床、水射流加工机床。
7.机械制造装备设计可分为：( )设计、变形式设计、和( )设计等三大类。
.8.创新设计在明确设计任务后，经过：产品规划、方案设计、( )和( )等四个阶段。
.9.总体设计中的主要结构参数包括：（ ）参数、运动参数和（ ）参数。
10.工艺设计阶段分为：零件图设计、装配设计图设计、（ ）设计、（ ）文件。
二、选择题（下列各题的备选答案中只有一个选项是正确的，请把正确答案填在括号中。
每小题1 分，共10分）1.机电一体化是指：机械技术 、传感测量、（ ）、自动控制、电力电子等技术的系统工程。
A.机械技术B. 信息处理C.计算机技术D.工业管理技术2．可靠度是产品的可靠性度量（ ），是指产品在规定的时间，规定的条件完成规定任务的概率。
A.产品数量B. 概率C. 标准D.能力3.机床的基础坐标系为Oxyz 。
机床的运动坐标系规定为：沿x y z 的直线运动为( )；绕x y z 轴转动为A 、B 、 C 轴；平行x y z 轴的辅助轴得 分 批阅人 得 分批阅人为U 、V 、W 表示。
A. X 、 Y 、 Z 轴B. A 、B 、 C 轴C. U 、V 、W 轴4.机床工作时的内热源有：电机、液压系统、机械摩擦、（ ）。
A. 电机 B 切削热 C.各零件 D.切屑5.当机床部件产生爬行现象时，会影响机床的 定位精度、（ ）、工件表面粗糙度。
A. 工件加工精度B.平行度C.平面都D.垂直度 6.电气伺服进给部件的驱动方式有：步进 机、直流电机、（ ）、直线电机。
A. 交流调速电机B.异步电机C.同步电机D.伺服电机 7.数控机床，按其测量反馈装置的有无，及其位置，可以分为 开环控制系统、闭环控制系统、（ ）。
A. 半开环控制系统B.无反馈C.有反馈D.不确定 8.磁浮轴承的特点是：无机械磨损、（ ）、运动无噪声、无润滑、无污染、温升低。
A. 理论上速度无限B.无温升C.简单D.纯机械装置 9.机床支承部件的合理设计是：以最小的质量条件下，获得( )。
A 最大的静刚度。
B. 最大的动刚度。
C.最大强度 D.合理刚度.10．导轨的间隙对机床的工作性能有着直接的影响，若间隙过大，影响（ ）。
．A. 强度 B.精度与平稳性 C.生产率 D.温度高。
三、判断题（在题后的括号内，正确的打“√”，错误的打“×”。
每小题1分，共10分）1.绿色产品设计是充分考虑产品的功能、质量、开发周期的同时，使产品从 设计、制造、使用对环境影响最小，资源利用率最高。
（ ）2..影响机床振动主要原因：机床刚度、机床阻尼、机床系统固有频率.( ) 3．机床工作时的内热源有：电机、液压系统、机械摩擦、切削热。
( ） 4.当机床部件产生爬行现象时，仅会影响机床的 定位精度。
( ） 5.直流电机的无级调速，是采用 调压和调磁的方法 ，来达到主轴所需转速。
（ ） 6.磁浮轴承的特点是：有机械磨损、理论上速度有限。
（ ） 7..机床的精度包括：几何精度、运动精度、传动精度、定位精度 、工作精度、精度保持性。
（ ） 8导轨应满足的仅要求：导轨精度高、承载能力。
（ ） 9．主轴轴承的配置形式：仅有速度型。
（ ） 10..主轴轴承的配置形式：仅有刚度型。
（ ）四．简答题 （每小题6分 计30分）得 分 批阅人1..试述根据什么原则，选择支承件的截面形状，摇臂钻床摇臂的截面为何种形状？为什么为该形状？ (6分)2 .机器人手腕的功能及设计要求是什么？（6分）3.什么叫柔性制造系统？它由哪几个基本部分组成？（6分）4.机床主传动系设计应满足的一般原则是什么? （6 （10分）五．楔块杠杆回转夹持器的工作原理如下图（1）所示。
试推导夹持力FN与 驱动力Fp之间的关系式。
得 分 批阅人 得 分 批阅人得 分六．计算题: 图为车床的传动系统图。
公比φ=1.41 ，电机转速为1440 r/min 。
标准转速表如下。
试求： （1）拟定结构式； （2）确定传动级数（3）按表查出标准转速数列 （4）画转速图 （共计20分）试题答案 （编号：003）一．填空题 （计20 每空1分）1.运动精度、定位精度2.加工稳定性、耐用度3.上料、卸料4.质量、成本5.齿轮机床、螺纹机床6.电子束、离子束7.创新设计、模块化设计8.技术设计、工艺设计9.尺寸参数、动力参数 10.商平化设计、工艺化设计 二．选择题 （计10分 每小题1分）1B 2C 3A 4B 5A 6A 7A 8A 9A 10B 三．判断题 （计10分 每小题1分）1 × 2√ 3√ 4× 5√ 6 × 7√ 8× 9 × 10× 四．简答题 （计30分 每小题6分）批阅人1.试述根据什么原则，选择支承件的截面形状，摇臂钻床摇臂的截面为何种形状？为什么为该形状？(6分)3.答1）无论是方形、圆形、矩形，空心截面的刚度都比实心的大同样同样截面形状和面积，外形尺寸大，而壁薄的截面比外形尺寸小的而壁厚的截面，抗弯刚度与抗扭刚度高。
(2分)2）圆形截面抗扭刚度比方形的好，而抗弯矩小。
（1分）3)封闭界面远比开口截面的刚度高，特别是抗扭刚度。
（1分）4）摇臂在加工时，既有弯又有扭，因此选非圆非方空心封闭形状，且高度尺寸大于宽度尺寸。
（2分）2 .机器人手腕的功能及设计要求是什么？1）手腕的功能:（1）连接并支持末端执行器。
(1分)（2）实现末端执行器三个姿态坐标，即三个转动自由度。
（1分） 2）设计要求：（1）手腕力求接构紧凑，体积小重量轻。
（1分）（2）在满足工作要求的条件下，尽量减少自由度，力求简化。
（1分）（3）提高手腕的精度与刚度。
（1分）（4）手腕各关节轴，应有限位开关与机械挡块。
（1分）3.什么叫柔性制造系统？它由哪几个基本部分组成？．答：1）是一个以网络为基础，面对车间的开方式集成制造系统。
拥有CAD、数控编程、工夹具管理、质量管理、数据采集等功能，可根据制造任务与生产环境的变化，迅速调整，以适应多品种、中小批生产。
(3分)2)基本组成：（1）加工子系统：加工装备、工艺装备、辅助装备。
（1分）（2）物流子系统：储存装备、传输装备、搬运装备。
（1分）（3）控制子系统：过程控制与过程监视。
（1分）4.机床主传动系设计应满足的基本要求是什么?答:1)传动副前多后少原则，可减小变速箱的尺寸。
(2分)2)传动顺序与扩大组相一致的原则，亦可减小变速箱的尺寸。
（2分）3)变速组的降速要前慢后快的原则，中间轴的转速不要大于电机转速。
(2分) 5..工业机器人与机床，在基本功能和工作原理上有何异同？答：工业机器人与机床在基本功能和工作原理上相同之处：1）两者都有位姿变化要求。
2）都是通过坐标运动来实现末端执行器的位姿变化。
(3分) 不同之处：1）机床以直角坐标五为主，机器人以关节形式运动为主。
2）机床刚度、精度高，机器人刚度精度比较低。
（3 分）五．解：(5分).∵N F p 2=Sin α-------① 又 ∵ Nc=b F N -------②∴ αbSin C F FP N2=（5分）六．解：（1）拟定结构式；结构式为：12=631223⨯⨯ （ 5分） （2）确定传动级数 : 12级 （ 2分）（3）按表查出标准转速数列标准转速: 40、56、80、112、160、224、315、450、630、900、1250、1800 （5 分 ） 4（（4）速度图 （8分）FpNNF NNcbα电 Ⅰ Ⅱ Ⅲ Ⅳ1800 r/min 1250 900 630 450 315 224 160 112 80 56401440 r/min 180:288 24:4822:6218；7236:3642:4260:30。
